Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам: — Произошел разрыв токопроводящей жилы, по которой идет импульс. — Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону. — Сопротивление превышает допустимое значение. — Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.). Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе. Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Это интересно: Что делать, если ваше авто угнали?

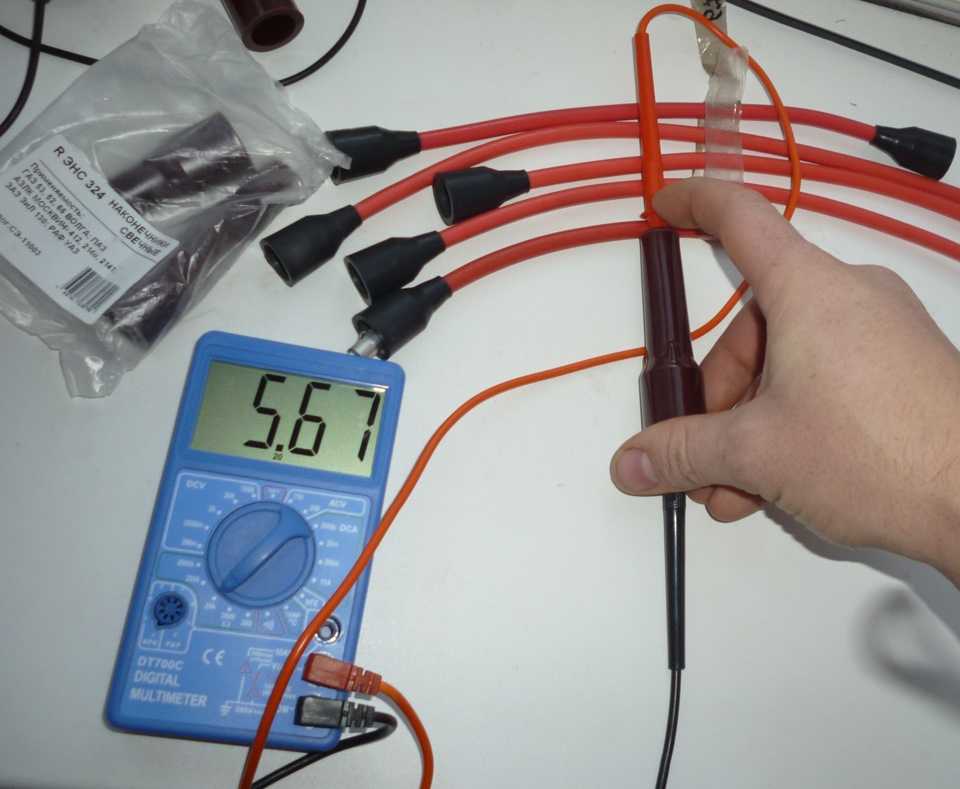

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр. — Включите режим омметра. — Снимите провод со свечи первого цилиндра и катушки зажигания. — Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов: Tesla — 6 кОм Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре) ProSport — почти нулевое сопротивление Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Конструкция и типы высоковольтных проводов

Высоковольтные провода независимо от типа имеют принципиально одинаковую конструкцию, они состоят из нескольких основных частей:

• Токопроводящая жила;
• Изоляция жилы;
• Контактные наконечники;
• Защитные колпачки на контактах.

По материалу токопроводящей жилы все высоковольтные провода делятся на две большие группы:

• С металлической жилой;
• С неметаллической жилой.

Провода с металлической жилой — это классический вариант, который сегодня используется все реже. В основе провода лежит многожильный сердечник из меди, имеющий большие сечение и малое удельное сопротивление.

Провода с неметаллической жилой — это современное решение, получившее распространение с конца 1980-х годов. Данные изделия делятся на две группы по типу сопротивления:

• Провода с активным сопротивлением (с резистивным сердечником);
• Провода с реактивным сопротивлением (с индуктивным сердечником).

Провода с активным сопротивлением названы так потому, что в их основе лежит резистивный сердечник с высоким удельным сопротивлением — по терминологии электротехники резистор является активной нагрузкой, соответственно и его сопротивление току называется активным.

Провода с реактивным сопротивлением названы так потому, что его сердечник дополнительно окружен однослойной обмоткой — катушкой индуктивности. По терминологии электротехники катушка является реактивной нагрузкой, соответственно и ее сопротивление току называется реактивным.

Наиболее просто устроены высоковольтные провода с активным сопротивлением. Их основу составляет токопроводящая жила, окруженная токопроводящей обмоткой с высоким сопротивлением и изоляцией. Жила может изготавливаться из хлопчатобумажной или льняной нити, углеволокна (кевлара), стекловолокна и пластиков. Токопроводящие свойства обеспечиваются их обсыпкой (пропиткой) графитом или сажей. Токопроводящая обмотка изготавливается из ферропластов — силикона или специальных пластмасс на основе акрила с включением металлической крошки.

Несколько сложнее устроены провода с реактивным сопротивлением. Их основу так же составляет токопроводящая жила, окруженная ферропластом, на котором располагается обмотка из нержавеющей проволоки. Вся эта конструкция заключена в изоляцию.

По конструкции изоляции провода делятся на два типа:

• Простая однослойная изоляция;
• Двухслойная изоляция;
• Многослойная изоляция.

Однослойная изоляция представляет собой простую оболочку, выполненную из полимерных диэлектрических материалов. Данный тип изоляции обладает невысокими качествами поэтому сегодня почти не применяется. Улучшенным вариантом является двухслойная изоляция, которая состоит из внутреннего слоя основной изоляции и верхнего слоя, защищающего от масел, топлива, технических жидкостей, механического контакта с деталями двигателя, перепадов температур и т.д.

Многослойная изоляция состоит из трех слоев:

• Внутренняя изоляция — непосредственно окружает жилу, является основной защитой от электрического пробоя;
• Оплетка — окружает внутреннюю изоляцию, изготавливается из синтетических волокон или стекловолокна, обеспечивает высокую прочность всего изделия на разрыв, защищает от деформаций и т.д.;
• Внешняя оболочка — окружает весь провод, защищает от агрессивной среды подкапотного пространства.

Наиболее часто изоляция выполняется из ПВХ, полиэтилена (наиболее дешевые варианты), различных каучуков и силикона (на современных проводах).

Высоковольтные провода имеют стандартизированные наконечники (чаще всего по стандарту SAE), со стороны свечей наконечники бывают двух типов:

• Прямые;
• Г-образные.

Наконечники закрыты защитными колпачками из резины, силикона и других диэлектриков.

Проведение проверки бронепроводов

Шаг 1: Подготовка к проверке

Перед началом проверки бронепроводов необходимо убедиться в безопасности работы. Убедитесь в том, что все электрооборудование, с которым вы будете работать, отключено от источника питания и находится в безопасном состоянии.

Шаг 2: Подготовка необходимых инструментов

Для проверки бронепроводов вам понадобятся следующие инструменты:

• Мультиметр для измерения сопротивления
• Индикаторная лампа для проверки наличия напряжения
• Изоляционная лента для изоляции проводов

Шаг 3: Проверка наличия напряжения

Прежде чем проводить основную проверку бронепроводов, необходимо убедиться в отсутствии напряжения на проводах. Для этого используйте индикаторную лампу, подключив ее к проводам.

Шаг 4: Проверка на пробой

После убедительного подтверждения отсутствия напряжения, можно переходить к проверке на пробой. Эту проверку можно осуществить с помощью мультиметра.

1. Отключите бронепроводы от источника питания и изолируйте их с помощью изоляционной ленты.
2. Установите мультиметр в режим измерения сопротивления.
3. Подключите один конец мультиметра к одному из концов бронепровода.
4. Подключите другой конец мультиметра к другому концу бронепровода.
5. Считайте показания мультиметра. Обычно сопротивление бронепроводов должно быть близким к нулю.
6. Повторите эту процедуру для всех бронепроводов, которые требуют проверки.

Шаг 5: Результат проверки

Основываясь на показаниях мультиметра, вы сможете определить, имеются ли пробои в бронепроводах. Если показания мультиметра показывают бесконечное сопротивление или очень большое значение, это указывает на наличие пробоя в проводе.

Примечание: если в процессе проверки вы обнаружили пробой в бронепроводах, рекомендуется обратиться к специалисту для дальнейшего ремонта или замены проводов.

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

1. Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
2. Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
3. Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
4. Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи.

Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи.

По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации.

Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы.

На автомобилях с бензиновыми моторами топливная смесь поджигается искровым разрядом, поступающим на электроды свечей по специальным проводникам, снабженным усиленной изоляцией. Токоведущие жилы не вечны – в процессе эксплуатации они изнашиваются и приходят в негодность – частично или полностью. Проверка высоковольтных проводов зажигания – одно из первых диагностических мероприятий, выполняемых при нестабильной работе силового агрегата (двигатель «троит»). Операция производится в гаражных условиях, посещать автосервис не обязательно.

Признаки неисправности бронепроводов

Самый распространенный признак — сбои в работе различных датчиков машины. Датчики выдают неверные показания, хотя видимых причин для этого нет.

Второй признак неисправности — сбои в работе двигателя (машина идёт рывками, двигатель при наборе скорости начинает «троить»).

Когда высоковольтные провода выходят из строя, нарушается работа системы зажигания, это сопровождается следующими симптомами:

• проблемы при запуске мотора, особенно в дождливую погоду;
• заметные помехи в работе электроприборов, например магнитолы;
• нестабильная работа на холостом ходу;
• троение двигателя;
• пропуски зажигания;
• неуверенная работа мотора при разгоне;
• общее снижение мощности.

Явно говорят о неисправности именно проводов только первые два признака. Все остальные могут проявляться при проблемах со свечами зажигания или при нарушении настроек подачи топливо-воздушной смеси. Поэтому, для уверенности, стоит обязательно проверять и бронепровода.

Краткая таблица неисправностей

Частота проявления неисправностей	Вероятная причина	Метод проверки
Нерегулярно	Пробой или обрыв	Визуальный осмотр и диагностика без инструментов
Регулярно	Повышение сопротивления или обрыв	Мультиметром
Пробой, повышенное сопротивление, обрыв	Осциллографом

3 совета по выбору высоковольтных проводов зажигания

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.

В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.

Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.

В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.

Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.

Рекомендуем

Совет № 1. Внимательно изучите информацию о продукте (производитель, условия использования и др.) — она должна иметься как на упаковке, так и на самом изделии.

Зачастую на подделках английское слово «silicone» печатается с ошибкой. Данное явление столь распространено, что даже встречалось в одном авторитетном печатном СМИ по автомобильной тематике. Авторы ошибочно и без проверки употребили слово «silicon», которое на самом деле переводится как «кремний».

Совет № 2. Оцените качество колпачков на высоковольтной электрике.

Колпачки изготавливаются из силиконовой резины, они необходимы для защиты контактов проводки и для обеспечения герметичности соединений. Минимальная толщина стенок колпачка составляет 3 мм. Как часто показывает проверка, электрическая цепь нарушается именно в месте соединения клеммы проводника с контактами элементов системы зажигания. Обычно это случается при неаккуратном снятии проводки либо при плохом соединении с деталями системы зажигания из-за некачественной посадки, окислительных процессов и т. д.

Совет № 3. Оцените качество самой высоковольтной проводки зажигания.

Наилучшее качество сегодня имеют силиконовые изделия. Есть несколько несложных способов проверки их качества. Например, можно воздействовать на кабель открытым огнем. Если изоляция качественная, легко оплавить или тем более воспламенить ее не получится. Другой способ проверки заключается в крепком скручивании провода. Если ощущается смещение или скольжение жилы относительно оболочки кабеля, а также возникает характерный хруст, значит, сцепление оболочки с изоляцией некачественное. Попробуйте также переместить слой изоляции вдоль проводника. Никаких смещений во время проверки быть не должно, кабель должен быть монолитным. Иначе при монтаже или демонтаже проводки защита может нарушиться.

Признаки неисправностей бронепроводов свечей зажигания

В электросхему автомобиля входят высоковольтные провода (ВВ), через которые электрические импульсы с катушки зажигания передаются на контакт искрообразующей детали – свечи зажигания (СЗ). От целостности бронепроводов зависит стабильная искра и, как результат – своевременный «мини-взрыв» в камерах сгорания.

Признаки неисправностей бронепроводов свечей зажигания

Но кабели могут выйти из строя, и тогда вы заметите следующие признаки:

• двигатель плохо заводится, особенно когда провода отсыревают в дождливую погоду;
• ощущаются небольшие толчки при нажатии на акселератор;
• горючее расходуется больше нормы;
• в работе периферийных потребителей электроэнергии наблюдаются перебои (первой реагирует аудиосистема);
• свечные колпачки в темное время суток излучают слабое свечение;
• силовой агрегат троит.

Перечисленные симптомы протекают на фоне общего падения мощности мотора. А причинами неприятностей с ВВ становятся:

• Естественный износ. Бронепровода работают в условиях меняющейся температуры и тряски. От высокого напряжения страдает изоляция, выгорают токопроводящие жилы, разрушаются места крепления с СЗ и катушкой.
• Механические повреждения. Если провода неправильно, без хомутов уложили во время замены или ремонта, и кабели касаются подкапотных агрегатов, то появляются пробои изоляции или разрыв жил.
• Проблемы в других компонентах системы зажигания. Когда пробивает катушку, в проводах подскакивает напряжение – они перегорают. От неработающей свечи резко возрастает сопротивление в идущем к ней кабеле.

Высоковольтные провода – уязвимая часть автомобильной электрической цепи, которую нужно проверять раз месяц. «Износив» три комплекта свечей зажигания, необходимо менять и бронепроводы. Это, как правило, 80-90 тыс. км пробега.

Диагностика провода

Начнем с народных методов, как можно проверить бронепровод.

Определяем поломку «на глаз»

Самым простым способом проверить провод является поочередное отключение их от свечей зажигания. Если вы видите, что при отсоединении в работе двигателя не наблюдается никаких изменений, то провод в вашей руке, скорее всего, неисправен.

Совет! Выполнять данную процедуру следует с крайней осторожностью, используя диэлектрический коврик и изолирующие перчатки, так как импульс системы зажигания может превышать 20000 Вольт. Цена нарушения правила – жизнь или здоровье

Следующий способ – подключить к бронепроводу заведомо исправную свечу и поднести ее к корпусу двигателя автомобиля. Если искра отсутствует, то провод неисправен.

Также наличие пробоя можно попробовать определить в темноте – при выключении света вы заметите искрение. Но самый простой и надежный способ – замена бронепроводов, которые вы подозреваете на новые. Результат будут стопроцентным.

Работа с мультиметром

Если у вас не имеется исправного бронепровода или вы не желаете рисковать, отключая провода, то лучше всего бронепровод прозвонить, что позволит точно определить его физические параметры. Для работы будет достаточно самого простого китайского мультиметра, который можно приобрести за 300 рублей на барахолке.

Профессионалы замеряют при проверке два параметра:

• Сопротивление токоведущей жилы;
• Сопротивление изоляции.

Нам же предстоит ограничиться первым параметром, так как для второго требуется мегаомметр, стоимость которого не оправдывает нежелание обратиться к электрику.

Сопротивление проводника должно быть на уровне от 0 до нескольких кОм, что напрямую зависит от типа используемых в автомобиле проводов. Современные автомобили оснащаются радиоприемными устройствами, поэтому требуется создать некоторое сопротивление, для чего используют резисторы, бегунки или варисторы.

В качестве материала для проводов могут использоваться:

• Нихром (никеле-хромовый сплав);
• Токопроводящие полимеры – их сопротивление находится в районе 15кОм;
• Нити хлопчатобумажные, которые пропитаны раствором сажи – их сопротивление будет в районе 20кОм;
• Стекловолокно с графитовым напылением.

Проверяются провода так:

• Отсоединяем бронепровод и укладываем его на столе перед собой;
• Переключаем мультиметр в режим измерения сопротивления;

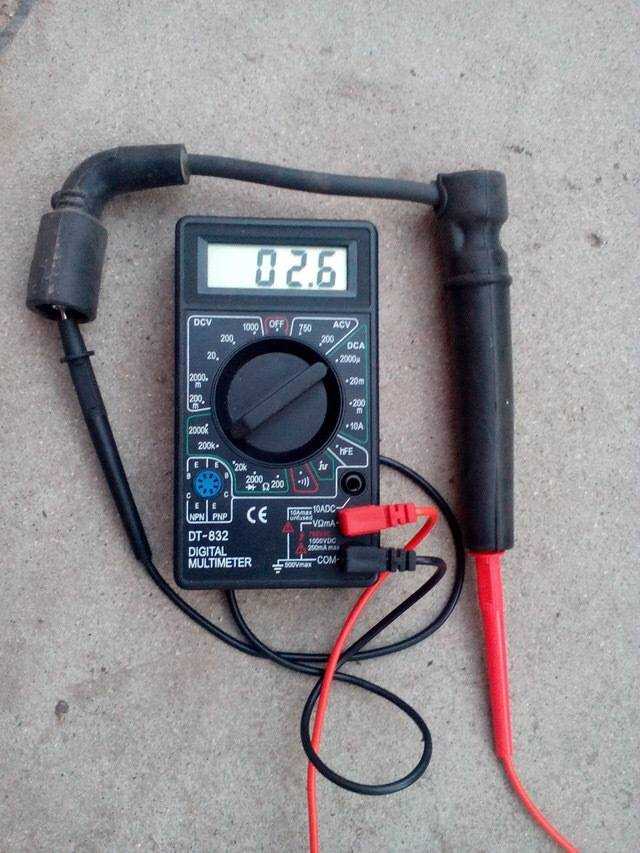

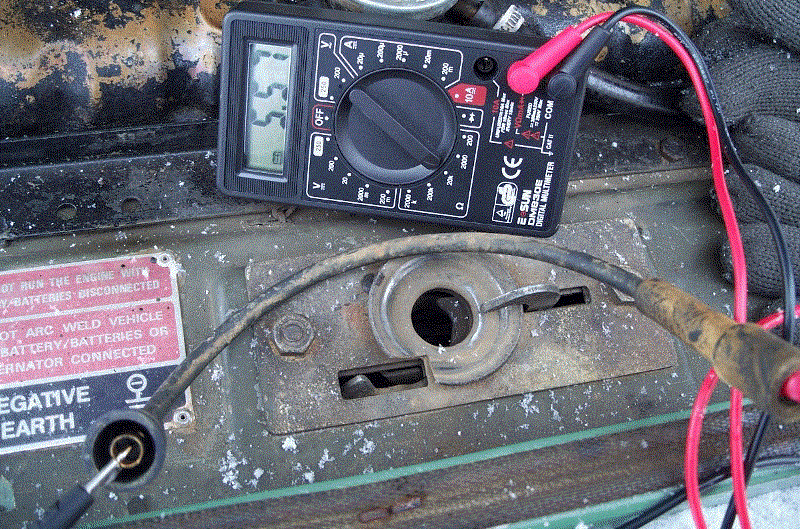

• Прикасаемся щупами инструмента к противоположным контактам провода и смотрим показатели.
• Итоговое сопротивление не должно превышать 20 кОм, а в большинстве случает должно составлять 0,5-2 кОм.

Как быть если поломка настигла в дороге

• Если неприятность случилась в пути, то можно до места стоянки добраться, выполнив быстрый ремонт бронепровода. Для начала нужно определить место пробоя уже описанным методом в темноте.
• Затем при помощи острого ножа зачистить от изоляции этот участок.
• Обрыв нужно соединить любым медным проводником методом скрутки. Желательно, чтобы используемый провод имел нормальное сечение.
• Далее соединение изолируется, но тут не все так просто. Обычная изолента не в состоянии выдержать рабочее напряжение, так как его пробой наступает от 2 до 6 тысяч Вольт, а нам требуется сделать изоляцию с запасом на 40000 В.
• Путем нехитрых подсчетов получаем, что потребуется не меньше 6 полных витков изоленты.

Лучше всего вместо изоленты, или дополнительно к ней, приладить какой-нибудь пластмассовый короб, который убережет провод от соприкосновения с прочими проводниками энергии и корпусом автомобиля.

На этом все. Как видите, Николай, проверка бронепроводов мультиметром своими руками – дело не такое уж и хитрое

Инструкция предельно проста, но требует определенной осторожности
