У ABS есть лампа-индикатор отказа. Предусмотрено и считывание кодов неисправностей. Можно также отслеживать параметры элементов и управлять некоторыми из них — например, клапанами и насосом модуля ABS. Лучше всего использовать дилерское диагностическое оборудование. Система достаточно надежна и включает в себя не слишком много элементов. Большая часть неисправностей ABS связана с внешними воздействиями.

Ошибки модуля управления.

Чаще всего это внутренние электронные неисправности модуля. Иногда такие ошибки носят случайный характер, то есть после удаления больше не возникают. Если же ошибки не удаляются или возникают повторно, модуль управления подлежит замене: ремонт не предусмотрен.

Ошибки датчиков скорости колес.

Другие типы ошибок.

Модуль ABS связан по CAN-шине с другими модулями управления. Часть ошибок может иметь отношение к самой цепи связи. К ABS относится и датчик педали тормоза. Иногда лампу ошибки зажигают другие модули. Либо она реагирует на неисправности, даже не связанные напрямую с ABS.

ABS – это антиблокировочная система тормозов. Из названия сразу становится понятным ее предназначение. Но как же она работает?

Для чего нужна ABS

Каждый водитель знает, что во время торможения рано или поздно может наступить момент, когда колеса перестают вращаться и автомобиль начинает идти юзом. Такая ситуация опасна тем, что машина становится неуправляемой. Колеса, которые не вращаются, даже если их повернуть рулем, не смогут изменить траекторию движения автомобиля.

Блокировка колеса возникает тогда, когда сила торможения превышает коэффициент сцепления шины с дорогой. Этот момент возникает каждый раз в разное время и на льду наступит гораздо раньше, чем на сухом асфальте. Поэтому торможение во время гололеда (да еще экстренное!) превращается в весьма сложное задание.

Чтобы облегчить вождение автомобиля в сложных погодных условиях, была разработана антиблокировочная система тормозов.

Как работает ABS

Принцип работы антиблокировочной системы весьма прост – она способна обнаруживать блокировку одного или нескольких колес и, когда это происходит, «отключает» тормоза. Это равносильно тому, как если бы Вы отпустили педаль тормоза. Когда колесо снова начинает вращаться, ABS регистрирует начало вращения и вновь «включает» торможение…

Главная «фишка» всех этих действий в том, что ABS отключает и включает тормоза до 30 раз в секунду! Во время работы системы педаль тормоза дрожит под ногой, а на некоторых автомобилях слышно стрекотание работающих клапанов. При этом колеса продолжают вращаться, автомобиль не теряет управление, а торможение происходит с максимальной эффективностью.

Устройство ABS

Антиблокировочная система тормозов имеет в своем составе весьма скромное количество крупных модулей. В их число входят датчики вращения колес, блок клапанов и управляющий блок. Все.

Датчики вращения служат для определения вращения колеса. Если вращения нет, но автомобиль движется, значит, колесо заблокировано. Сигнал с датчика приходит в управляющий блок, а он включает соответствующий клапан. Клапан перекрывает соответствующую тормозную магистраль, отключая тем самым тормоза. Соответственно, когда колесо начинает вращаться, сигнал идет по той же цепочке, но команда от управляющего блока отключает клапан. Подача тормозной жидкости возобновляется и торможение продолжается.

Антиблокировочные системы делятся на три вида:

1) Одноканальные. Простейшие ABS, способные управлять блокировкой и торможением только на всех колесах сразу. Малоэффективны в случаях, когда колеса разных бортов едут по разным покрытиям (классическая ситуация: под левыми колесами асфальт, а под правыми – лед).

2) Двухканальные. Работают с двумя тормозными контурами по отдельности. Если контуры распределены по бортам, то вращение колес будет регулироваться более эффективно, чем при одноканальной ABS

3) Многоканальные. Воздействуют на каждое колесо индивидуально. Такие ABS наиболее эффективны, поскольку способны управлять любым колесом именно так, как нужно в данный момент времени. Торможение будет отличным, даже если под всеми колесами будут совершенно разные покрытия.

Управляющий блок ABS имеет встроенную систему самодиагностики. Опрос датчиков и определение работоспособности системы обязательно происходит после включения зажигания. В это время на панели приборов обязан светиться специальный указатель. После нескольких секунд он так же обязан погаснуть. Если указатель продолжает светиться, значит, в ABS присутствует неисправность. Эксплуатировать автомобиль с неработающей антиблокировочной системой крайне нежелательно – нужно провести диагностику и ремонт.

Конструкция и назначение составляющих частей

Устройство антиблокировочной системы состоит из трех основных составных элементов:

1. Колесные датчики скорости
2. Блок (модуль) управления
3. Исполнительное устройство

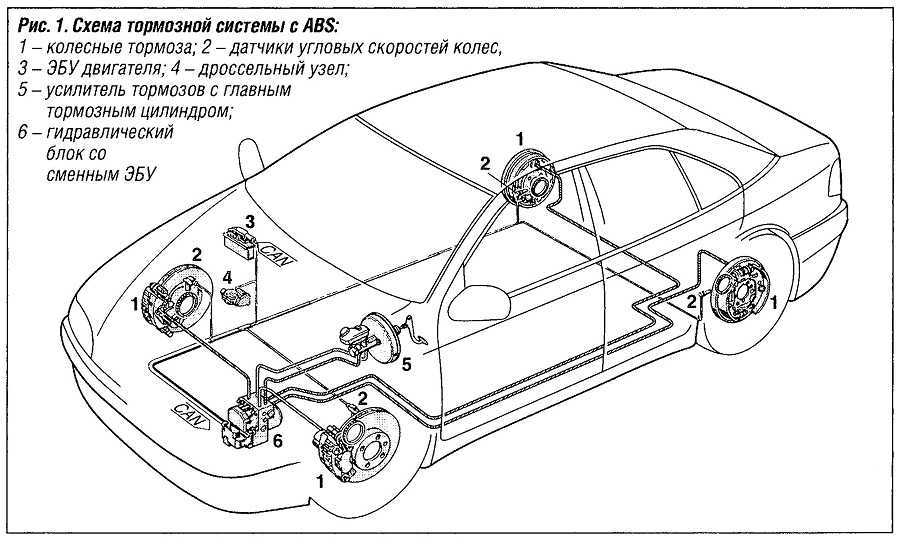

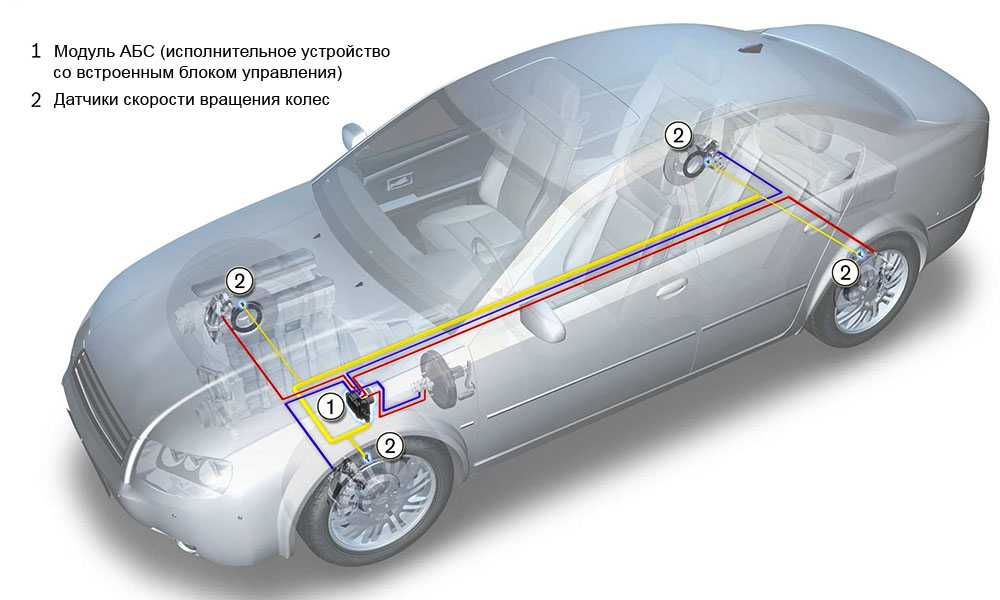

Элементы ABS автомобиля

Как отмечено, эта система нередко задействуется в качестве базы для других. При этом составные части ряда иных систем являются лишь дополнением к АБС.

Датчики

Датчики скорости – очень важные составляющие, поскольку на их показаниях основывается работа системы ABS. По импульсам, которые они подают, модуль управления высчитывает скорость вращения каждого из колес, и на основе расчетов производится управление исполнительным механизмом.

Расположение датчика скорости на ступице колеса

В конструкции АБС используется два типа датчиков. Первые получили название пассивных датчиков. Эти элементы – индуктивного типа.

Конструкция их включает сам датчик, состоящий из обмотки, сердечника и магнита, а также зубчатого венца, используемого в качестве задающего элемента. Зубчатый венец устанавливается на ступицу, поэтому он вращается вместе с колесом.

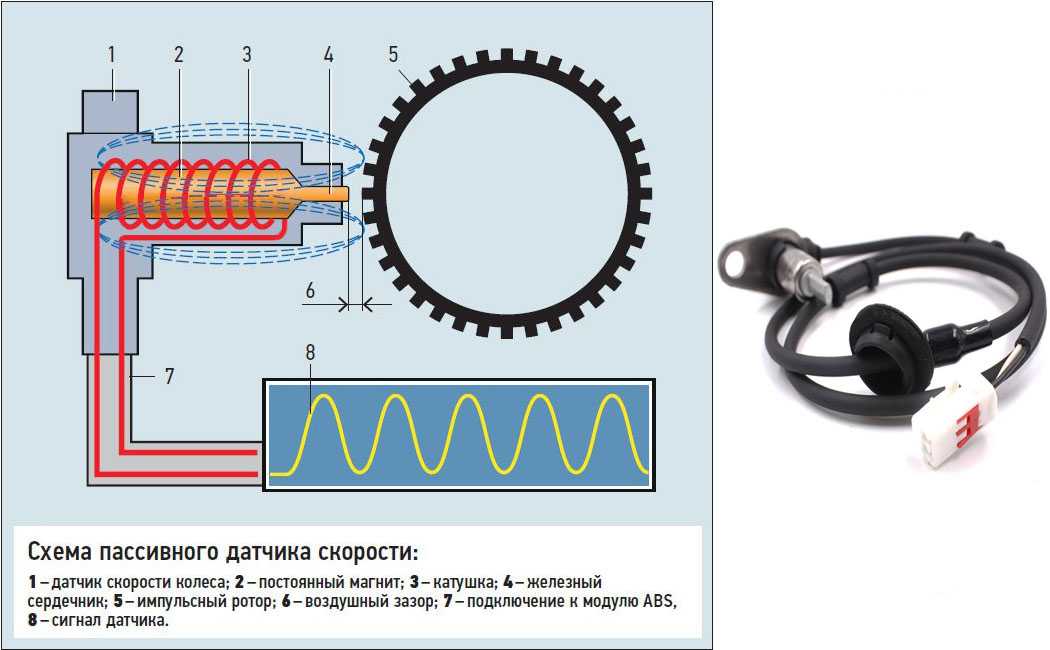

Датчик индуктивного типа

Суть функционирования пассивного элемента очень проста – обмотка генерирует магнитное поле, через которое проходит зубчатый венец. Имеющиеся зубья при проходе через поле оказывают на него влияние, что обеспечивает возбуждение напряжения в датчике. Чередование зубьев с впадинами обеспечивает создание импульсов напряжения, которые и позволяют высчитать скорость вращения колеса.

Негативным качеством пассивных датчиков является недостаточная точность измерения при движении на незначительных скоростях, что может стать причиной некорректной работы системы ABS.

Сейчас, из-за имеющегося недостатка, пассивные датчики в антиблокировочной системе не используются и их заменили так называемыми активными элементами.

Как и в первом варианте, активные датчики состоят из двух основных составляющих – самого датчика и задающего элемента. Но в активных элементах датчики построены либо на магниторезистивном эффекте, либо на эффекте Холла. Оба варианта для работы требуют подачи питания (пассивные элементы сами вырабатывали его).

Что касается задающего элемента, то здесь в конструкции используется кольцо с намагниченными секторами (мультиполюсное).

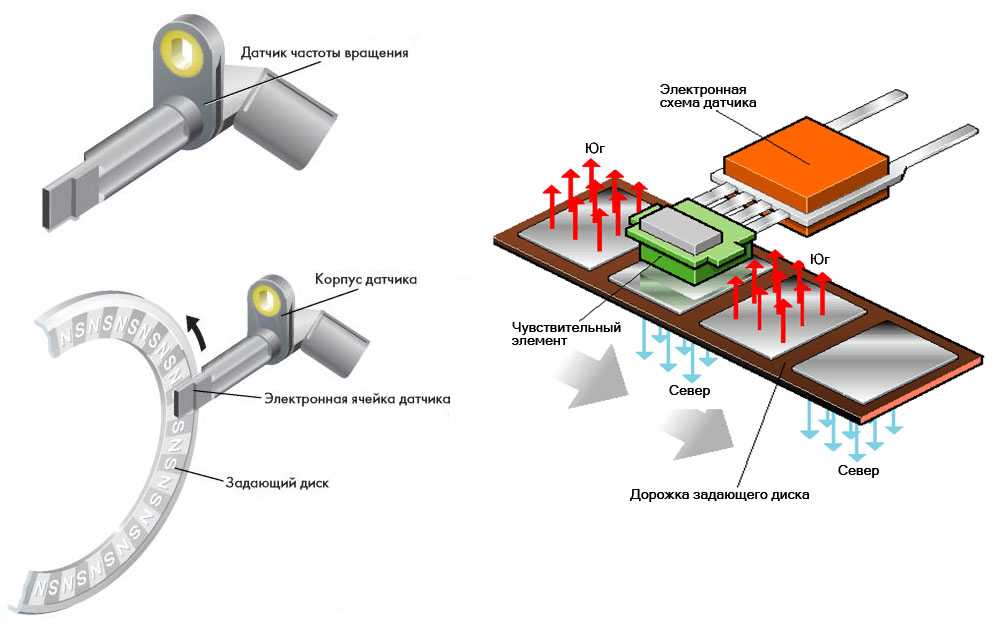

Устройство и принцип работы активного датчика скорости

Суть работы активных элементов различная. В магниторезистивном варианте постоянно меняющееся поле (от задающего кольца) приводит к изменениям показаний сопротивления в датчике. В элементе Холла это поле меняет само напряжение. В обоих случаях создается импульс, по которому можно рассчитать скорость вращения.

Элементы активного типа получили широкое распространение благодаря высокой точности замеров на любых скоростях.

Блок управления

Модуль управления системы ABS, как и иные ЭБУ, задействованный в системах авто, нужен для получения и обработки импульсов, передающихся от колесных датчиков. В него занесены табличные данные, на основе которых он управляет исполнительным механизмом. То есть, после поступления сигнала с каждого датчика, он сравнивает его с информацией, занесенной в таблице, и по полученным результатам определят, что должен сделать.

Блок АБС

В авто с рядом систем, построенных на основе АБС, блок управления имеет дополнительные модули, отвечающие за работу своих систем.

Исполнительный механизм

Исполнительный механизм (его еще называют гидроблоком или модулем ABS) – самый сложный по конструкции и состоит из ряда элементов:

• электромагнитные клапаны (впускной, выпускной);
• аккумуляторы давления;
• помпа обратной подачи;
• амортизационная камера.

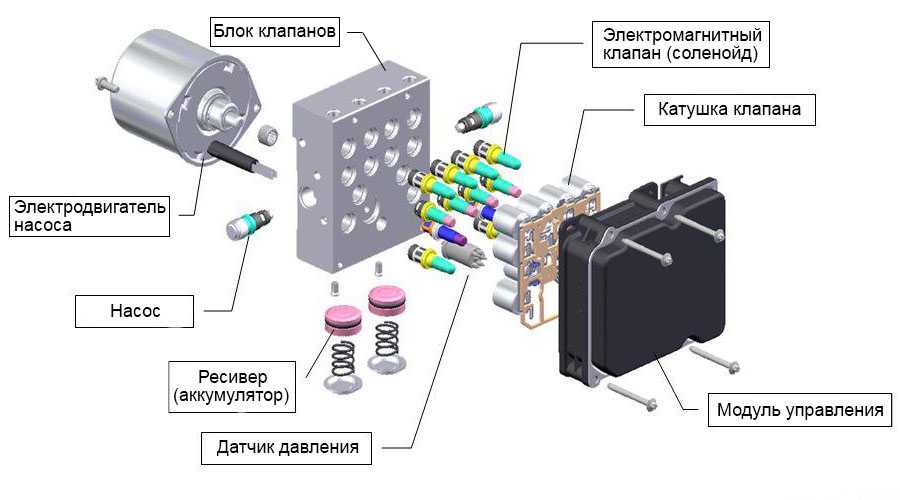

Устройство блока АБС

В классической схеме к рабочему механизму тормозов идет только одна магистраль, по которой подается жидкость от главного цилиндра. В АБС же в нее врезана магистраль обратной подачи, но она проходит только внутри модуля.

Впускной клапан – единственный элемент, установленный на магистрали основной подачи. В его задачу входит перекрытие подачи жидкости при определенных условиях, по умолчанию он открыт.

Врезка магистрали обратной подачи осуществляется за впускным клапаном. На входе в нее установлен выпускной клапан, который в обычном положении закрыт.

Далее за клапаном в обратной магистрали располагается аккумулятор давления, в задачу которого входит сбор жидкости при сбрасывании давления в системе.

Если объема аккумулятора не хватает, чтобы принять всю жидкость, в работу включается насос, который перекачивает излишки в основную магистраль.

Но процесс перекачки сопровождается пульсацией, и чтобы погасить колебания жидкости, она сначала попадает в амортизационные камеры и только после этого – в магистраль.

Отличия тормозной системы грузового и легкового автомобилей, классификация по принципу действия

Конструктивно тормозные системы грузовика и легковой машины почти не отличаются. Главной особенности являются габариты и вес комплектующих узлов. Условно тормоза грузовика бывают следующих видов (по принципу действия).

Механические

Применяются в системе ручного / стояночного тормоза. В состав механизма входят рычаги, тяговая система, уравнители и другие элементы. Приводной узел подает ручнику информацию о фиксации автомобиля на одном месте даже при нахождении под сильным наклоном. Применяется механизм на парковке, во дворе и других местах, когда необходимо обеспечить нахождение машины на одном месте и избежать ее скатывания.

Гидравлические

Распространенный вид приводного механизма, востребованный, как правило, на легковых автомобилях. Конструктивно в состав привода входит гидроусилитель, педаль, цилиндры тормозов и колес, трубки и трубопроводы. В такой системе сочетается эффективность работы, доступность, легкость обслуживания и возможность покупки комплектующих во всех автомобильных магазинах.

Конструктивно гидравлические тормоза бывают:

Дисковые

Отличаются надежностью и эффективностью. Конструктивно состоят из накладок, охватывающих диск, установленный и вращающийся на колесной ступице. При срабатывании тормоза работает приводной механизм, воздействующий на накладки. Последние сдавливают на диск с двух сторон, тормозят его и останавливают транспортное средство.

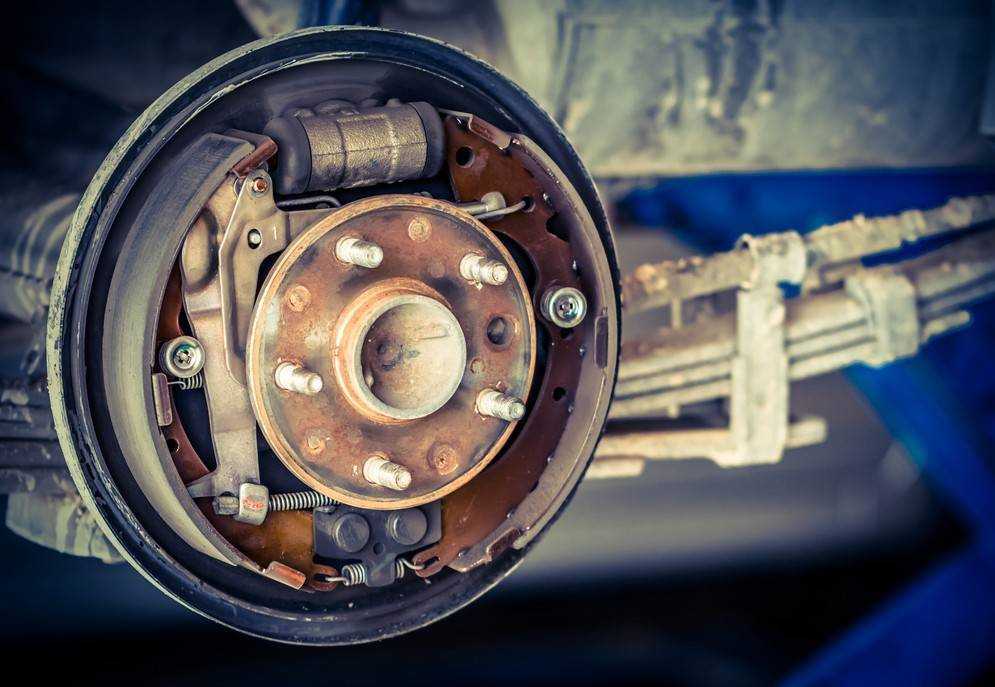

Барабанные

Более доступный вид тормозов, предусматривающий установку специальных накладок внутри барабанной полости. После нажатия педали колодки расходятся и контактируют со стенкой барабана, предотвращая вращение колеса. Чем сильнее нажатие на педаль, тем быстрей останавливается транспортное средство.

Барабанный тормозной механизм проигрывает дисковому по всем параметрам. Чтобы сэкономить на изготовлении автомобиля, производители часто ставят дисковый вариант спереди, а «барабаны» остаются для задней оси.

Гидравлический привод появился еще в 1910-1915-х годах, а в автомобилестроении применяется с 1924-го. Популярность обусловлена одновременным торможением колес, небольшим временем срабатывания (до 0,2 с), высоким КПД на уровне 90%, небольшими габаритами / массой и простой конструкцией.

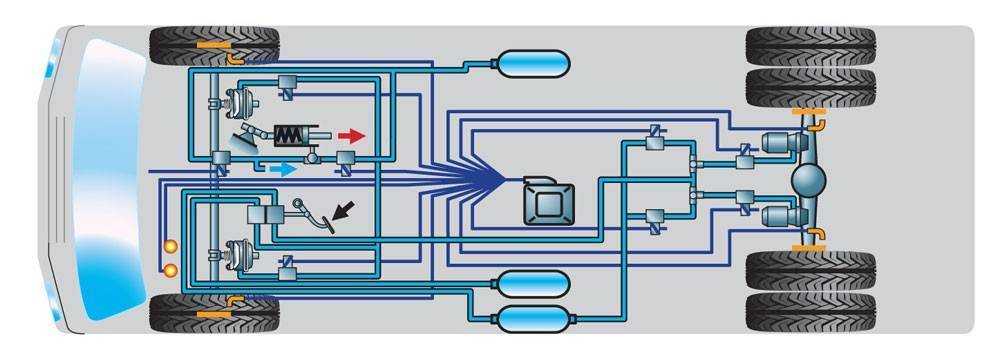

Пневматические

На легковых машинах они не применяются. По особенностям работы система имеет много общего с гидравлической с той разницей, что главным рабочим элементом является не жидкость, а воздух, поступающий под давлением с помощью компрессора.

После нажатия на педаль воздух направляется к тормозным элементам и обеспечивает их работу. Дополнительно применяются и другие виды тормозных систем— вакуумная, электрическая и комбинированная. Они используются реже, поэтому не будем останавливаться на них подробно.

Виды и типы антиблокировочных систем ABS

Существует два вида антиблокировочных систем:

• с независимым регулированием – в этом случае для каждого колеса предусмотрены отдельные датчики и гидравлический блок;
• с общим регулированием – когда за колёсами следят попарно.

Первый из-за своей высокой цены чаще встречается в автомобилях бизнес- или эконом-класса, где в угоду безопасности пожертвовали чем-то другим.

В рамках крупных видов есть несколько типов ABS:

1. Четырёхканальная с четырьмя датчиками – самая совершенная на данный момент. Датчики вмонтированы в каждое колесо, стоит 4 клапана и 4 гидравлических блока. Это даёт возможность блоку управления лучше контролировать тормозной импульс.
2. Трёхканальная ABS с тремя датчиками – часто ставится на машины с задней зависимой подвеской. Тогда каждому переднему колесу полагается отдельный датчик и исполнительный блок, а задние объединяются в пару, и им выделяется общий набор.
3. Одноканальная ABS с одним датчиком – на заднюю пару колёс ставится один датчик и один гидравлический механизм. Такая система будет более-менее эффективна лишь для небольших грузовиков.

Поскольку ABS не идеальна, её функционал часто улучшают при помощи ESP — электронной системы курсовой устойчивости, которая предотвращает непроизвольные развороты машины вбок. Чтобы стабилизировать ситуацию и выровнять автомобиль, ESP замедляет нужное колесо или блокирует подпитку мотора топливом.

Как найти причину загорания лампочки ABS и исключить ошибку электроники

Чтобы выяснить, что загоревшаяся лампа ABS стала причиной поломки именно антиблокировочной тормозной системы, необходимо также удостовериться, что в тормозной системе отсутствует воздух, что тормозная педаль как и прежде жесткая и что в тормозной системе не возникла утечка тормозной жидкости. Для этого, в первую очередь, следует проверить уровень тормозной жидкости, после чего все тормозные шланги и трубки на предмет разгерметизации.

Помимо этого, увидев на панели приборов значок ABS после включения зажигания, не спешите паниковать. Вполне возможно, что это простая и довольно распространенная ошибка электроники автомобиля. Попробуйте выключить зажигание и вынуть из замка ключ, после чего опять включите его и проверьте, появился ли на приборной панели значок ABS. Повторите это процедуру несколько раз. Возможно это обычная ошибка компьютера транспортного средства и после нескольких выключений и включений зажигания ошибка системы исчезнет.

Если после этого ошибка ABS не исчезла, желательно отправиться в автосервис, где нужно провести компьютерную диагностику транспортного средства. Главной особенностью диагностики системы ABS является электронный опрос ее блока при помощи особого оборудования на вероятные ошибки в системе. С помощью такой диагностики специалист определяет код ошибки, которая привела к возникновению на панели приборов сигнального индикатора ABS. Также данный код ошибки подсказывает, где искать причину поломки системы ABS.

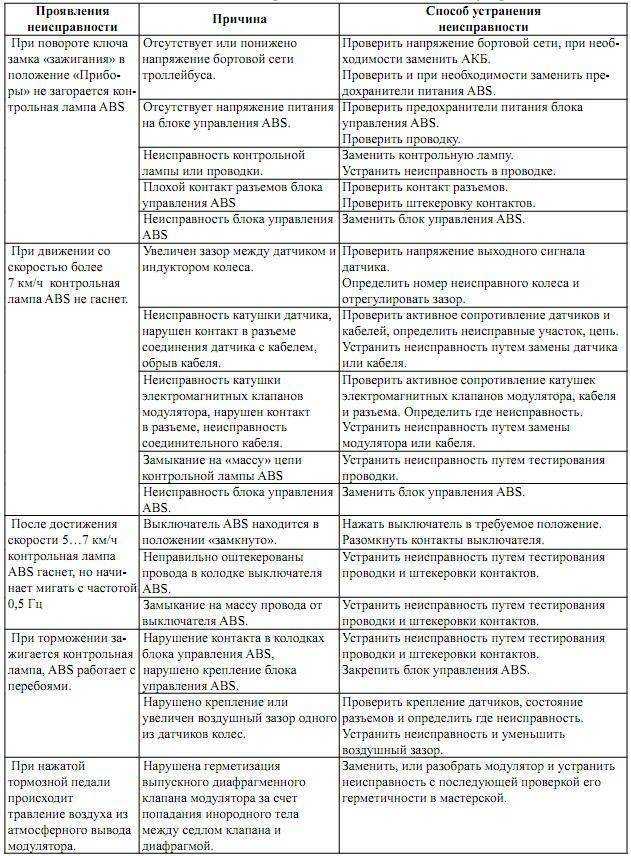

Возможные неисправности

Теперь перейдем к наиболее распространенным неисправностям, характерным для работы устройства. Сразу же отметим — если во время нажатия на тормоз вы услышали треск, то не стоит бить тревогу — это нормальное состояние, характерное для модуляторов. Если в работе системы зафиксированы ошибки или поломки, то светодиодная лампа загорится на приборной панели и после запуска мотора останется гореть (автор видео — AUTO ремонт/NА/коленке).

Что касается непосредственно поломок, то для АБС характерны определенные неисправности:

1. В первую очередь — во время самодиагностики блока управления система выявляет ошибку, при этом отключая работу системы АБС. Как показывает практика, обычно в данном случае причины заключаются в функционировании блока контролера. Также проблема может проявиться в результате появления обрывов в электрической цепи устройства, либо переднего, либо заднего, либо обоих сразу. На блок управления перестанут поступать импульсы об измерении угловых скоростей.
2. Еще одна неисправность — система АБС после активации успешно осуществляет самопроверку, после чего выключается. В данном случае причина заключается в обрыве электрической цепи, окислении контактов регулятора либо плохом соединении. Кроме того, проблема может проявиться в результате обрывов проводки питания либо замыкании регулятора на массу.
3. Еще одна поломка — после активации узла АБС осуществляет проверку и выявляет ту или иную неисправность, но при этом продолжает функционировать. Как правило, такое происходит при возникновении обрывов в одном или нескольких регуляторах. Все необходимые данные об угловой скорости передаются с дополнительных приборов. Как показывает практика, в данном случае причина заключается в различном диапазоне уровней давления шин, а также разных рисунках протекторов. В том случае, если одно из колес спущено, либо же на одном из колес протектор грубее, чем на других, то есть вероятность того, что колесо само по себе притормаживает во время движения. Аналогичная ситуация сложится в том случае, если на транспортное средство поставить резину, от разных автомобилей, то есть ее степень износа будет разной.
4. По определенным причинам система просто не работает. Это может быть обрыв электрической цепи, окисление контактов регулятора, выход из строя подшипников, наличие зазоров или люфтов.

Чтобы решить проблему, в первую очередь необходимо проверить наличие зазоров, уровень давления в колесах, работоспособность датчиков. Также следует произвести проверку электрической цепи, если это не помогло, то вероятнее всего, проблема заключается в электронике.

Предназначение

ABS – система, препятствующая блокировке колес транспортного средства при торможении. Блокировка при экстренном замедлении таит в себя ряд опасностей:

• автомобиль с четырьмя заблокированными колесами превращается в неуправляемый снаряд, скользящий по дорожному полотну. Водитель теряет возможность управлять ТС, поскольку заблокированные колеса поворотной оси не способны задавать направление движения;
• на ровном, твердом покрытии при блокировке колес снижается коэффициент сцепления покрышки с дорожным полотном. Последствием становится увеличение тормозного пути. Опытным путем определено, что колеса имеют наибольший зацеп с дорогой при 10-15% проскальзывании. Иными словами, наиболее эффективно автомобиль останавливается, если колеса находятся на грани блокировки;
• в условиях разности коэффициента сцепления с дорожным полотном блокировка колес с одной стороны приведет к заносу автомобиля. Если в жизни вы не попадали в подобную ситуацию, то наблюдать такой эффект вы могли на тренировочных площадка курсов контраварийной подготовки, когда при торможении одна сторона автомобиля находится на твердом покрытии, а вторая на смоченном водой скользком полотне. Правильно отреагировать на занос автомобиля в таких условиях без должных тренировок трудно даже опытным водителям.

История развития

Несмотря на то что уже по состоянию на 2008 около 75% всех новых автомобилей комплектовались помощником, с момента установки на авто первых серийных образцов АБС прошло не так уж и много времени. Патент на систему, препятствующую блокировки колес, был оформлен фирмой Bosch еще в 1936 году, но развитие технология получила только в 1960-е, толчку к чему стало появление полупроводниковых технологий. Помимо специалистов Bosch, работу над системой ABS вела компания Teldix, главным инженером которой был Гейнц Либер. В 1970 году автоконцерн Daimler-Benz, главою отдела электрики и электроники в котором на то время был тот же Гейнц Либер, объявил о создании первых работоспособных образцов АБС. В качестве штатной опции антиблокировочная тормозная система впервые была установлена в 1978 году (Mercedes Benz W116 и BMW 7-й серии).

Диагностика АБС

Антиблокировочная система имеет встроенную самодиагностику

, контроль над собственной работоспособностью система осуществляет непрерывно. Для принудительной проверки работоспособности с целью поиска неисправностей необходимо задействовать режим принудительной диагностики.

Активизация режима производится нажатием и удержанием определённое время клавиши диагностики АБС

на панели выключателей при включенном состоянии выключателя аккумуляторных батарей и замка выключателя приборов и стартера (ротор замка должен быть повёрнут ключом в положение «I»). Состояние системы отображается выводом светового мигающего кода на диагностическую лампу.

Световой мигающий код о характере неисправности и неисправном элементе системы состоит из двух информационных блоков, представляющих собой два блока световых вспышек. Неисправный компонент и характер неисправности определяются по числу вспышек диагностической лампы соответственно в первом и втором блоках, согласно таблицам Световые коды состояния элементов АБС WABCO, Световые коды состояния элементов АБС KNORR BREMZE и Световые коды состояния элементов АБС ЭКРАН.

Если диагностическая лампа горела до входа в режим диагностики, значит в системе имеются активные ошибки, т.е. ошибки, присутствующие на момент диагностики. После вывода кодов всех ошибок лампа горит постоянно.

Активизация режима принудительной диагностики АБС

ф. «WABCO» и ф. «KNORR-BREMSE» производится нажатием и удержанием в нажатом состоянии клавиши в течение 0,5 — 3 с (для WABCO) и 0,5 — 8 с (для KNORR-BREMSE). Если в системе имеются активные ошибки, диагностическая лампа гаснет примерно на 1с, а затем:

• для АБС ф. «WABCO» , выдается циклически повторяющийся код одной активной ошибки через каждые 4 с до устранения данной неисправности (длительность каждой вспышки составляет 0,5 с, пауза между вспышками 0,5 с, между блоками — 1,5 с). После устранения неисправности необходимо в выключателе приборов и стартера ротор замка повернуть ключом сначала в положение «0», а затем в положение «I». Если в системе присутствуют несколько активных ошибок, то после устранения первой ошибки будет, выдаваться световой код второй активной ошибки и т.д. (до устранения всех неисправностей).
• для АБС ф. «KNORR-BREMSE» , один за другим выдаются коды неисправностей (длительность каждой вспышки составляет 0,5 с, пауза между вспышками 0,5 с, между блоками — 1,5 с, интервал между кодами — 4,5 с).

Если активных ошибок нет, то в режиме диагностики выдаются последовательно световые коды 4-х последних пассивных или «плавающих» ошибок, т.е. ошибок, которые были, но в момент диагностики отсутствуют (или остались не стертыми в памяти блока автоматически или вручную). После вывода кодов пассивных ошибок лампа гаснет.

При отсутствии отказов или неисправностей, выдается световой код 1-1 (по одной вспышке контрольной лампы в каждом информационном блоке).

Активизация режима принудительной диагностики АБС НП РУП «ЭКРАН»

производится путем нажатия и удержания в нажатом состоянии клавиши диагностики в течении 3 — 16 с. Если в системе имеются активные ошибки, диагностическая лампа гаснет примерно на 1 с, затем выдается стартовый информационный блок (длительность стартового импульса — 5 с, первой паузы — 2,5 с, разделительного импульса — 2,5 с, второй паузы — 2,5 с). После один за другим выдаются коды неисправностей (длительность каждой вспышки составляет 0,5 с, пауза между вспышками 0,5 с, между блоками — 1,5 с, интервал между кодами — 4 с).

Для вывода кодов пассивных ошибок, необходимо активизировать режим принудительной диагностики (как описано выше), нажать и удерживать в нажатом состоянии клавишу диагностики в течении 3 — 16 с во время второй паузы стартового информационного блока. Световой код о пассивных ошибках будет состоять из трёх импульсов (длительность каждой вспышки — 0,5 с, паузы между ними — 0,5 с), указывающих на режим чтения памяти ошибок, паузы длительностью 2,5 с и последовательностей импульсов кодов ранее обнаруженных неисправностей.

Если в системе нет текущих неисправностей, то световой мигающий код будет состоять только из стартового информационного блока. После устранения неисправностей необходимо в выключателе стартера и приборов ротор замка повернуть ключом сначала в положение «0», а затем в положение «I».

Часто задаваемые вопросы

• Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.

• Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.

• Принцип действия АБС?

  Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.

  Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.

  Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.

  Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.

• Как АБС влияет на АКПП?

  На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).

  Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.



















Связанные термины

• Суппорт
• Датчик скорости
• Вакуумный усилитель тормозов

Признаки неисправности АБС

Первый, и самый очевидный признак — это сигнальная контрольная лампа «ABS» на приборной панели. Она обязательно загорается при запуске автомобиля (для контроля ее исправности), и гаснет через короткое время. На некоторых машинах для завершения внутреннего тестирования требуется проехать несколько метров.

• Признак неисправности АБС, который можно диагностировать своими ощущениями — это блокировка колес при торможении на скользкой поверхности. Симптом явный, поскольку водитель привыкает к поведению автомобиля в различных дорожных условиях. Если на участке дороги, где еще вчера торможение происходило безопасно, машина пошла «юзом» — есть повод прозвонить датчики или хотя бы проверить (поменять) предохранители.
• Второй симптом неисправного датчика (датчиков) — антиблокировочная система срабатывает «почем зря». То есть, на сухой дороге и с нормальным износом покрышек, одетых по сезону, вы постоянно ощущаете характерный тремор педали тормоза. Как будто вы тормозите на летней резине по льду.

Пока вы не отремонтировали антиблокировочную систему, резко снижена безопасность вождения. Кроме того, неработающие датчики нарушают работу других систем активной безопасности: таких, как противозаносная и предотвращающая опрокидывание автомобиля.

Проверка датчика

Как проверить датчик АБС своими руками? Необходимость снять и произвести ремонт регулятора частоты вращения колеса возникает при его выходе из строя, однако определить поломку у автолюбителя получается не всегда. В том случае, если датчик частоты вращения колеса работает некорректно или неисправен, то он больше не сможет передавать блоку управления всю необходимую информацию. Соответственно, узел АБС будет не в состоянии выполнять функции, возложенные на него, то есть при попытке торможения автомобиля будет осуществляться блокировка колес. В том случае, если вы заметили, что на контрольной панели появились индикаторы или соответствующая надпись, то необходимо снять и произвести ремонт регулятора своими руками либо же обратиться в сервисный центр.

Передний регулятор частоты вращения колес представляет собой индукционное устройство, функционирующее в паре с зубчатым металлическим шкивом, расположенным на ступице. Как правило, необходимость снять и произвести ремонт переднего или заднего датчика возникает в случае обрыва проводки — эта проблема является одной из самых распространенных. Поэтому определить такую поломку своими руками, измерив сопротивление, вполне возможно — для этого необходимо использовать тестер. Сам тестер подключается к соответствующим разъемам переднего датчика, после чего происходит измерение уровня сопротивления (автор видео — Resta).

Следует отметить, что показатель сопротивления должен находиться в определенных пределах. Эти пределы указываются в сервисной книжке транспортного средства и они могут изменяться в зависимости от марки автомобиля. В том случае, если в ходе диагностики выяснилось, что показатель сопротивления при измерении своими руками стремится к нулю, то это свидетельствует о том, что в системе есть короткое замыкание. Своими руками решить эту проблему можно -достаточно снять датчик и избавиться от замыкания. В том случае, если сопротивление стремиться к бесконечности, о чем вам сообщит тестер, то это говорит о том, что в проводке есть обрывы, в этом случае нужно снять устройство и произвести ремонт цепи, удалив обрывы.

Следующим этапом диагностики регулятора своими руками будет проверка колеса и уровня сопротивления. В том случае, если показатель сопротивления меняется, то это свидетельствует о том, что регулятор полностью исправен. При выявлении обрывов необходимо снять элемент и произвести ремонт цепи, избавив систему от обрывов. Ремонт обрывов осуществляется исключительно при помощи паяния, любые скрутки необходимо исключить, поскольку они будут способствовать образованию новых обрывов, окислению и т.д. Учтите то, что каждый компонент обозначен определенной маркировкой, цвета проводов разные, как и их полярность, этой информацией необходимо руководствоваться в процессе диагностики своими руками.

В том случае, если устройство вышло из строя, его необходимо для начала снять. Как снять регулятор своими руками — читайте в сервисной книжке по эксплуатации вашего транспортного средства. После того, как вы сможете снять элемент, необходимо произвести его ремонт. В том случае, если датчик не подлежит ремонту, его необходимо просто заменить на новый. Покупая устройство, необходимо выбирать наиболее качественный вариант, чтобы не столкнуться с необходимостью его ремонта в будущем.

Диагностика датчика АБС мультиметром

Если у вас возникла необходимость полностью проверить работоспособность всех устройств, то вам придется не только произвести диагностику всех контактов регулятора своими руками. Для получения более точных данных необходимо произвести прозвонку всей электрической цепи. Как показывает практика, иногда снять и произвести ремонт прибора недостаточно, поскольку очень часто причина поломки или неправильной работы заключается в нарушении целостности цепи.

В том случае, если регулятор работает в нормальном режиме и никаких проблем в его работе нет, то тестер выдаст следующие результаты проверки:

• передний правый регулятор покажет сопротивление от 7 до 25 Ом;
• показатель сопротивления изоляции составит более 20 кОм;
• уровень сопротивления на заднем правом регуляторе составит от 6 до 25 Ом.

Также необходимо учитывать, что многие современные транспортные средства оснащены системой самодиагностики. При проверке работоспособности узлов таким образом на приборной панели будут появляться комбинации ошибок, которые в дальнейшем можно расшифровать при помощи сервисного мануала.
