Cедан LADA-1200S (ВАЗ-21013)
В 1977 году в серию запустили модель ВАЗ-21013 (она же Lada-1200S), которая представляла собой экспортный вариант специально для тех стран, где особое внимание уделяли налогообложению с учетом литража двигателя. Но в итоге такой седан осел и на отечественном рынке, при этом у покупателей он вызывал преимущественно недовольство – мотор то у него был самым слабым в гамме
Производство машины прекратили в 1988 году.
Отличия Жигулей 21013 от 2101
Внешность ВАЗ-21013 отличалась всеми атрибутами, присущими «одиннадцатой» – иные задние фонари и подфарники, передний фартук, радиаторная решетка и дефлекторы на задних стойках.
В салоне же распознать машину позволяли улучшенная отделка, а также перекроенные передняя и приборная панели, дверные карты и сиденья.
На «вооружении» седана состоял бензиновый 1.2-литровый агрегат, который вырабатывал 59 л.с. при 5600 об/минуту и 87 Нм пиковой тяги при 3400 об/минуту.
Модификации
-
Массовые:
- ВАЗ-2101 — первоначальный вариант, двигатель 1,2 л. (1970—1983);
- ВАЗ-21011 — так называемая «одиннадцатая» — основные изменения пришлись на модификацию кузова, салон которой получил более удобные по форме передние сиденья и несколько измененные органы управления, а также пепельницы, из задних подлокотников перенесенные непосредственно на панели дверей. В дополнение к этому модификация получила более мощный 69-сильный двигатель рабочим объемом 1,3 л. Эти автомобили оснащали иной решёткой радиатора с более частыми вертикальными прутьями, в нижней части панели передка появились четыре дополнительных прорези, для лучшего воздухопритока к радиатору системы охлаждения. Бамперы лишились «клыков» и получили взамен по периметру резиновые накладки. На стойках кузова ВАЗ-21011 сзади стали располагать отверстия специальной вытяжной вентиляции салона, которые прикрывали оригинальными решётками, стоп-сигналы и указатели поворота получили отражатели. На автомобиль стали устанавливать фонарь заднего хода (1974—1983).
- ВАЗ-21013 — отличается от ВАЗ-21011 двигателем ВАЗ-2101 меньшей мощности (рабочий объём 1,2 л) (1977—1988);
Праворульные:
Для экспорта в страны с левосторонним движением Волжский автозавод освоил выпуск двух версий «Жигулей» — ВАЗ-21012 и ВАЗ-21014 (на базе ВАЗ-2101 и ВАЗ-21011). Они отличались усиленной пружиной подвески правого переднего колеса, так как при переносе органов управления на правую сторону распределение массы машины оказывалось неравномерным. Годы производства: 1974—1982.
Малосерийные:
- ВАЗ-21018 — роторный двигатель ВАЗ-311 (1 секционный) , 70 л.с.;
- ВАЗ-21019 — роторный двигатель ВАЗ-411 (2 секционный) , 140 л.с.;
- ВАЗ-2101 пикап — как это было принято в СССР, на ВАЗе практиковалась переделка бракованных кузовов «Жигулей» в пикапы, которые впоследствии использовались для собственных нужд как внутри самого завода, так и за его пределами. У машин попросту срезалась вся задняя часть крыши, за передними сиденьями монтировалась новая задняя стенка кабины, а для повышения жёсткости ставшие ненужными задние дверные проемы заваривались. Грузоподъёмность таких пикапов составляла 250—300 кг.
Специальные:
- ВАЗ-2101-94 — данная модификация представляла собой ВАЗ-2101, укомплектованный двигателем рабочим объёмом 1500 куб.см от ВАЗ-2103. Автомобиль в первую очередь предназначался для милиции и спецслужб.
- ВАЗ-21016 — кузов ВАЗ-2101 с 1,3 л двигателем ВАЗ-21011.
Изготовление автомобилей ВАЗ-2101 и ВАЗ-21011 было остановлено в 1983 году. Далее стали изготавливать только модификацию ВАЗ-21013, производство которой завершилось лишь в 1988 году.
На базе ВАЗ-2101 был создан также универсал ВАЗ-2102.
Моторы классики
Какие моторы ставились на «Жигули»
- 1.2л 64лс (модель 2101)
- 1.3л 69лс (модель 21011)
- 1.5л 71лс карб/инж (модель 2103)
- 1.3л 63лс с ремнем ГРМ (модель 2105)
- 1.6л 75-82 карб/инж (модель 2106)
Все «классические» моторы – это продольные рядные бензиновые четверки с одним распредвалом, расположенным в головке блока. Ранние версии (модели 2101 и 21011) имели проблему с преждевременным износом распредвала из-за недостаточной смазки, но на следующих моделях эта болячка была устранена. ГБЦ здесь 8-клапанная, клапана НЕ гнет. Зазоры клапанов довольно просто регулируются гайками, но делать эту процедуру нужно часто – через каждые 30 тысяч км.
За годы выпуска моторы «классики», тоже мало изменились. Все они, по своей сути, являются модификациями их родоначальника – двигателя «копейки» объемом 1.2л (модель 2101). Основные изменения заключались в геометрии моторов, за счет которой наращивались объем и мощность. Надежный цепной привод ГРМ имеют все «классические» моторы кроме двигателя «пятерки» (модель 2105) – здесь инженеры ВАЗа неудачно пытались перевести ГРМ на ременный привод.
Агрегаты 1.5 и 1.6л (модели 2103 и 2106) получились более надежными и долговечными, поэтому их ставили на «классику» до последнего.
Поначалу двигатели «Жигулей» оснащались итальянскими карбюраторами «Вебер», с 1980 года их заменили отечественным аналогом «Озон» (производства ДААЗ), а с 1990 года, завод ДААЗ поставлял АвтоВАЗу карбюраторы «Солекс», французской разработки.
Инжектор на «классические» моторы начали ставить только с 2006 года, когда государство запретило выпуск «неэкологичных» карбюраторных версий. Безусловно, инжекторные моторы имеют массу преимуществ перед карбюратными. Инжектор практически не засоряется, его НЕ нужно чистить и регулировать, а зимой он уверенно стартует, независимо от температуры. Кроме того, расход топлива на «классике» с инжектором может спокойно укладываться в 7 литров на сотню, в то время как на карбюраторных версиях 10 л на сотню – это норма.
Старшие версии моторов «Жигулей», обеспечивают им неплохую динамику. В упражнении на разгон до ста, «классика» с топовым мотором 1.6л укладывается в 16 секунд. Максимальная скорость – 150 кмч.
Часть первая. Деформации
Деформации кузова автомобиля и его элементов происходят в двух случаях – или вы во что-то врезались или врезались в вас
Но это не суть важно, главное как мы будем устранять последствия сего конфуза.
Калькуляция
Для начала необходимо произвести оценку общего объёма работ, а именно:
- все детали кузова ваз 2101 должны подвергнуться дефектовке (именно ВСЕ, так как велика вероятность обнаружения скрытых дефектов);
- составлена смета;
- определена очередность выполняемых работ.
Проверка контрольных точек
Так как мы не можем быть уверенными в безупречности езды предыдущего хозяина «копейки» и, учитывая весьма преклонный возраст нашего автомобиля, в первую очередь нам будет необходимо промерить его геометрические размеры,которые содержит в себе инструкция по эксплуатации и ремонту автомобиля.

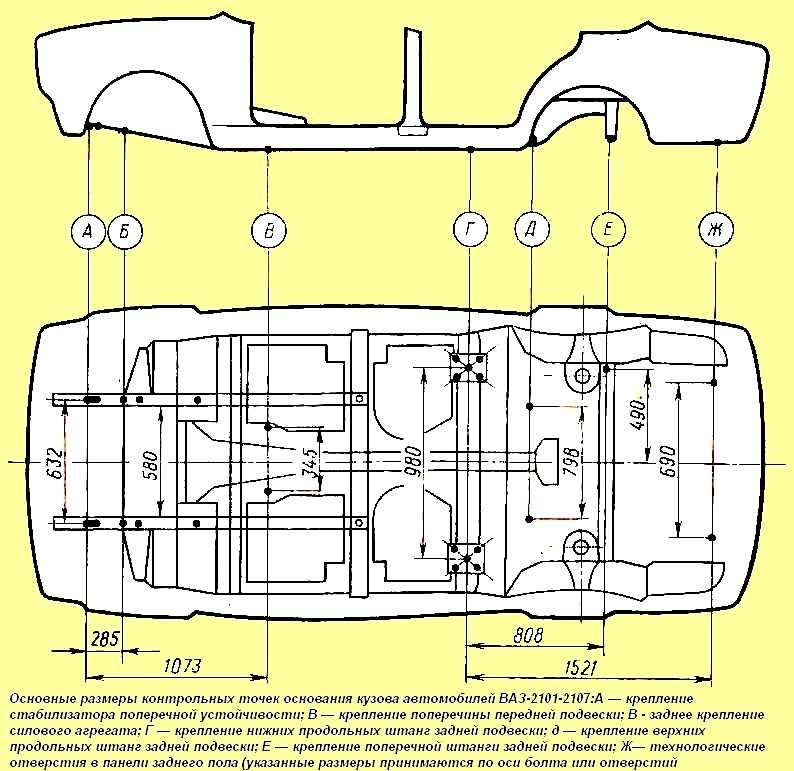

На фото показаны размеры основных контрольных точек* каркаса, где указаны:
| А | Место установки стабилизатора поперечной устойчивости |
| Б | Крепление поперечной передней балки |
| В | Установочные места для задних креплений двигателя |
| Г | Нижние продольные штанги задней подвески |
| Д | Верхние продольные тяги задней подвески |
| Е | Место установки задней поперечной тяги |
| Ж | Технологические отверстия в днище |
*- Указанные размеры снимаются по осям болта или отверстия.
Сняв размеры с контрольных точек пола кузова, мы получаем информацию о правильном местоположении креплений основных элементов автомобиля, причём для этого нам не потребовался их демонтаж.
Так же нам пригодятся:

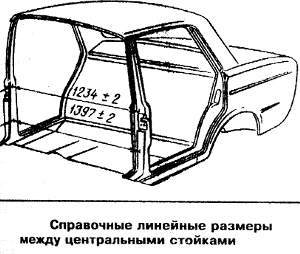

Центральные стойки ваз 2101(без обивки):
Контрольные размеры капота и ветрового стекла

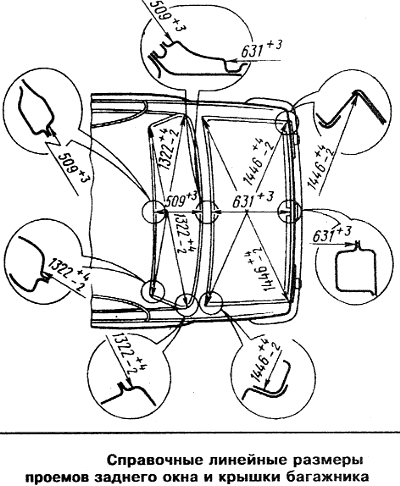

Геометрические параметры крышки багажника и проёма заднего окна
Кстати, на установку навесных деталей кузова заводом изготовителем предусмотрены допуски неравномерности (конусности) зазоров до полутора миллиметров, а для внутренних и наружных допусков лицевой части элемента относительно неподвижной детали это значение увеличено до двух миллиметров.
Трансмиссия
Далее – описание и технические характеристики трансмиссии. Для обеих версий этого авто была предусмотрена только одна коробка передач – 4-ступенчатая, механическая, располагающаяся продольно. На то время характеристики КПП ВАЗ-2101 были вполне неплохими.
Трансмиссия
Вращение от мотора она получала посредством «сухого» однодискового сцепления. В конструкции КПП использовались как косозубые шестерни с постоянным зацеплением (все передачи хода вперед), так и прямые (передача заднего хода). Для обеспечения плавности переключения все ступени переднего хода оснащались синхронизаторами.
Передаточные соотношения каждой из ступеней коробки были такими:
- 1-я – 3,75;
- 2-я – 2,30;
- 3-я – 1,49;
- 4-я – 1,0;
- Задняя – 3,89;
Управление коробкой осуществлялось вручную посредством рычага, установленного на центральном тоннеле в салоне.
Вращение от КПП передавалось на задний мост посредством карданной передачи, проходившей под автомобилем в специально проделанном в кузове тоннеле.
Этот элемент представлял собой конструкцию из двух пустотелых валов, соединенных между собой шарниром. Для закрепления кардана под авто дополнительно использовалась промежуточная опора.
Задний мост состоял из редуктора с гипоидной передачей, дифференциала и полуосей. Передаточное соотношение редуктора на ВАЗ-2101 составляло 4,3.
Клиренс ВАЗ 2107, увеличение дорожного просвета Lada 2107 усиленными пружинами, проставками (видео)
Дорожный просвет ВАЗ 2107 или клиренс, как и для любого другого легкового автомобиля является важным фактором на наших дорогах. Именно состояние дорожного покрытия или его полное отсутствие заставляет российских автолюбителей интересоваться клиренсом Lada 2107 и возможностью увеличения дорожного просвета.Для начала стоит честно сказать, что реальный клиренс ВАЗ 2107 может серьезно отличатся от заявленного производителем. Весь секрет в способе измерения и месте измерения дорожного просвета. Поэтому узнать реальное положение дел можно лишь самому вооружившись рулеткой или линейкой. Официальный клиренс ВАЗ 2107 равен 175 мм. Но нашим водителям это кажется мало и вопрос увеличения клиренса на ВАЗ-2107 стоит ребром.
Некоторые производители идут на хитрость и заявляют размер дорожного просвета в “пустом” автомобиле, однако в реальной жизни у нас полный багажник всевозможных вещей, пассажиры и водитель. То есть в загруженном авто клиренс будет совершенно другим. Еще один фактор, который мало кто имеет ввиду, это возраст машины и износ пружин их “проседание” от старости. Вопрос решается установкой новых пружин или покупкой проставок под просевшие пружины ВАЗ 2107. Проставки позволяют компенсировать просадку пружин и добавит пару сантиметров дорожного просвета. Иногда даже сантиметр на парковке у бордюра играет важную роль.
Но не стоит увлекаться “лифтом” дорожного просвета ВАЗ 2107, ведь проставки для увеличения клиренса ориентированы только на пружины
Если не обратить внимание на амортизаторы, ход которых зачастую очень ограничен, то самостоятельная модернизация подвески может привести к потери управляемости и поломке амортизаторов. С точки зрения проходимости большой дорожный просвет в наших суровых условиях это хорошо, однако на больших скоростях на трассе и в поворотах появляется серьезная раскачка и дополнительные крены кузова
Основной метод увеличения клиренса на “семерке” работает на всех классических моделях ВАЗ. Достаточно взять усиленные пружины от универсала ВАЗ-2104 и установить их вместо штатных. Главное при этом не забыть нарастить амортизаторы, иначе длинны штока просто не хватит для нормальной работы подвески.
Далее видео, чем отличаются пружины седана 2107 от пружин универсала 2104.
https://youtube.com/watch?v=GTho13tc5t4
Некоторые просто устанавливают проставки под пружины, тем самым увеличивая просвет или компенсируя просадку на ВАЗ 2107, далее видео.
Любой производитель автомобиля при проектировании подвески и выбора величины клиренса ищет золотую середину между управляемостью и проходимостью. Пожалуй самый простой, безопасный и незатейливый способ увеличить просвет, это установить колеса с “высокой” резиной. Смена колес позволяет легко нарастить клиренс на сантиметр другой.

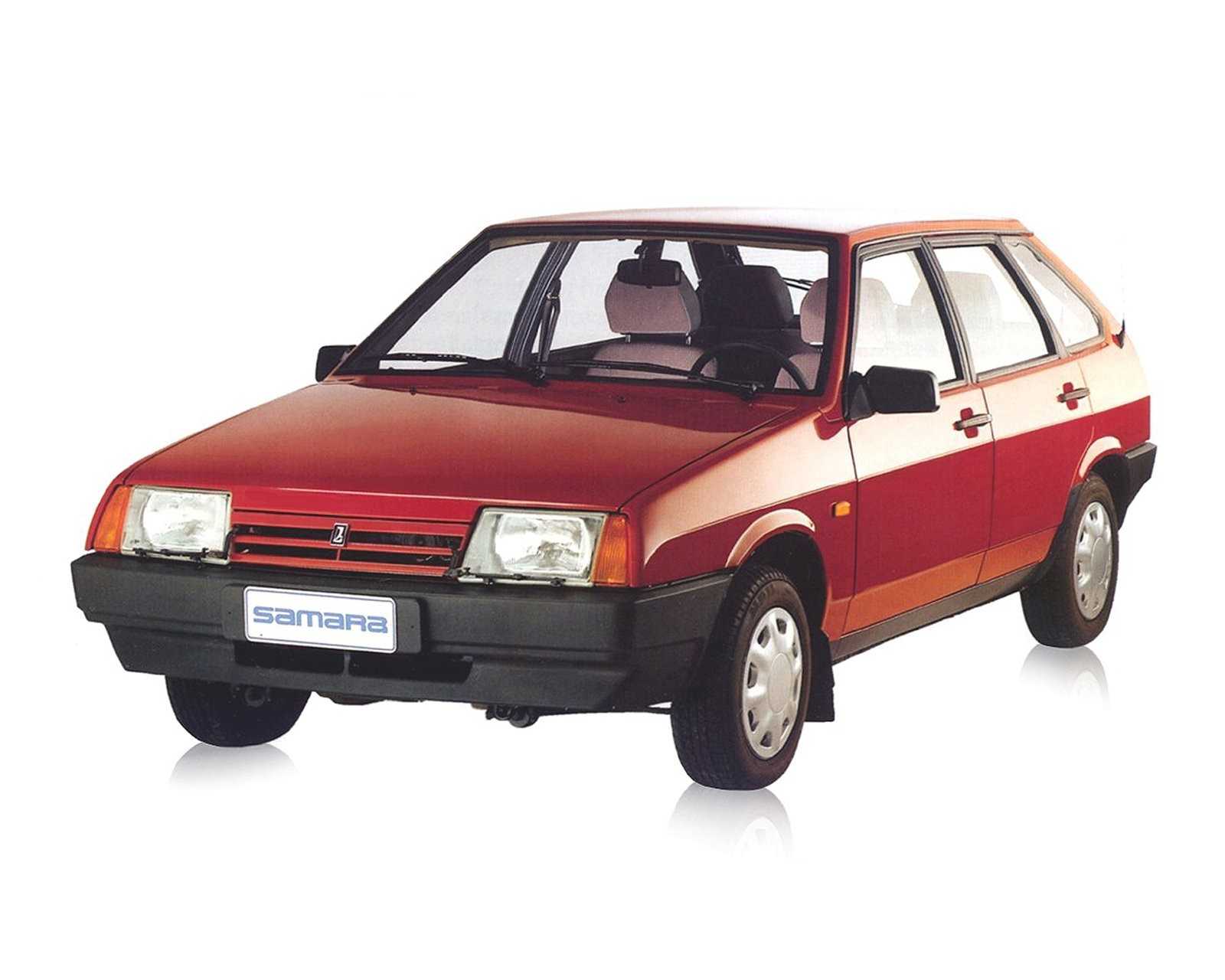

Кузов Ваз 2109 знакомство
Внутри кузов автомобиля практически не вызывает каких-либо нареканий со стороны автовладельцев, несмотря на малые, компактные габариты. Однако, места вполне достаточно для поездки пяти человек среднестатистического телосложения. Низкорасположенная приборная панель, достаточно удобна в управлении, при необходимости можно встроить современную электронную начинку, но для этого придётся потратить существенную сумму финансовых средств.
Ваз 2109 размеры кузова
Есть небольшой недостаток в плане материальной конструкции салона, который выполнен из пластмассы. Это является ощутимым недостатком, так как такой корпус периодически гремит и нуждается в технической модернизации по укреплению. Однако, это выполнить довольно несложно и для этого не придётся тратить много финансовых средств.
История автомобиля
Созданию «2101» предшествовала целая цепь организационно — технических мероприятий, от основания самого завода, до сотрудничества с различными иностранными фирмами и в первую очередь с итальянским заводом FIAT.
Именно FIAT 124, который был признан самым востребованным, должен был стать прообразом нового советского автомобиля. Но в процессе разработки новой концепции и тестирования FIAT 124, было выявлено несоответствие технических характеристик последнего условиям дорог в советском союзе:
- При интенсивном использовании кузов и слабая подвеска не обеспечивали нужной прочности;
- Клиренс был занижен и не соответствовал требованию бездорожья;
- Отсутствовали элементы обеспечивающие буксировку машины при поломке в дороге.
В рамках тесного сотрудничества итальянские инженеры принимали активное участие в разработках новой модели и было осуществлено более восьмисот изменений. Например:
- Задние колёса получили барабанные тормоза, подходящие для плохих дорог;
- Полностью изменена конструкция задней подвески;
- Передняя подвеска была усилена;
- Усилено сцепление и улучшена работа синхронизаторов коробки передач «2101»;
- Салон мог становиться спальным, благодаря трансформации кресел;
- Был установлен новый верхневальный двигатель.
В итоге в новом авто от итальянского остался только внешний вид. Испытания проведённые с первыми шестью машинами показали надёжность и хорошую проходимость, поэтому последующие доработки были небольшими.
2101 — получил официальное название «Жигули» по названию небольших гор за Волгой неподалёку от автозавода, который расположился в городе Тольятти. Народ же дал машине простое, уважительное, запоминающееся имя «единичка». Позднее в 80 годах, на фоне снижения престижности, она получила название «копейка». Годы выпуска: 1970 — 1982. Всего за это время выпущено более 2, 7 млн. экземпляров.
Подвеска
Ходовая часть классических ВАЗов также осталась без изменений. Передняя подвеска здесь – независимая, двойные поперечные рычаги на пружинах
Важно знать, что конструкция передней подвески «Жигулей» содержит опасный конструктивный недостаток. Вес кузова передается здесь на колесо, через нижний шаровый шарнир, который работает как подвес – нижний рычаг подвески, на который приходится вес кузова, подвешен на нижнем шаровом шарнире
Когда этот шарнир изнашивается, он выскакивает из «чашки» и колесо подворачивается.
Вы наверняка видели, стающую на обочине «классику» с вывернутым колесом – это как-раз такой случай. К сожалению, это может произойти не только на малой скорости, и не всегда машину удается остановить на своей обочине. Чтобы избежать аварийной ситуации, проверяйте нижние шаровые опоры, через каждые 5-10 ткм пробега, и если есть люфт – меняйте их, не задумываясь.
Задняя подвеска на «Жигулях» – зависимая, мост на пружинах, закрепленный 4-мя продольными и 1-й поперечной тягой. Эта конструкция обладает высокой надежностью и выносливостью, но плохо ведет себя на скорости и в поворотах. Тормоза, спереди – эффективные дисковые, сзади – дешевые и выносливые барабаны.
В целом, подвеска на «классике» высокая и энергоемкая, она позволяет ездить по самым плохим дорогам, а вот на асфальте эта машина хоть и мягкая, но валкая. Без сомнений, подвеска «Жигулей» создана для плохих дорог и это подтверждает внушительный дорожный просвет в 17 см.
ВАЗ-2101 — видео тюнинга
https://youtube.com/watch?v=ax5k_Qop0-8
Советские специалисты, собранные с разных заводов, начали знакомиться с машиной в 1966 г., за целый год до начала строительства завода в Тольятти (и даже до того, как Fiat 124 стал «Автомобилем года» в Европе). Понравилась им машина или нет, неизвестно. До нас дошли лишь документально зафиксированные замечания: слабый кузов и малый просвет по меркам советского бездорожья; дисковые тормоза боятся грязи и прочие претензии того же типа. Совместно с итальянскими инженерами было внесено более 800 изменений, и не только для упрочнения и повышения живучести.
Заменили конструкцию распредвалов двигателя на более современную, заднюю подвеску усовершенствовали для лучшей управляемости; передние сиденья сделали раскладными в спальное место, ручки дверей заменили на травмобезопасные — кстати, унифицированные с люксом (Fiat ставил разные ручки на разные версии, что менее технологично). Будущий ВАЗ-2101 назвали Fiat 124R (от слова «Россия»). Считается, что фиатовцы также остались довольны ценным опытом испытаний своих моделей в крайне жестких условиях.
Милицейский ВАЗ-2101
ВАЗ-2101 стал первым автомобилем в СССР, получившим цифровое 4-значное обозначение по правилам нового отраслевого документа — нормали ОН 025270-66. Критики исторического решения о постройке ВАЗа говорят о том, что одиозный проитальянский проект оттянул кадровые и денежные ресурсы с других заводов, из-за чего не были реализованы неплохие разработки родных ЗАЗа, ГАЗа и АЗЛК, более подходившие для условий СССР, а сами заводы погрузились в долгий застой. С другой стороны, без ВАЗ-2101 промышленность еше долго не смогла бы удовлетворить огромный спрос на легковые автомобили. Объем выпуска машин в Тольятти в разы превышал выпуск любого другого завода, и все равно на них была двухлетняя очередь.
«Единичка» стала первым советским автомобилем, легко заводившимся в мороз, с нормальным обогревом салона и комфортабельными сиденьями. На шоссе в салоне можно было разговаривать, не повышая голоса, и проехать в два раза большее расстояние без устали. Специально под новую модель разработали первый советский антифриз, знаменитый тосол А40, и создали всесоветскую сеть СТО (это было обязательным требованием Fiat). Итальянцы передали также технологии производства отделочных материалов, не выгоравших на солнце. Преимущество ВАЗ-2101 перед другими советскими автомобилями оказалось столь очевидным, что многие технические решения быстро переняли на других заводах. Вся промышленность страны получила возможность для скачка вперед, осталось только ею воспользоваться.
Качество изготовления также поднялось на новую высоту и держалось более 10 лет. «Единички» ранних серий без проблем ездили десятилетиями без замены масла, аккумулятора, сцепления и тормозных колодок, не выказывая признаков ржавчины. Поэтому и называли машину уважительно — «первая», или «единица», а прозвище «копейка» появилось только в 1990-е гг. Кроме того, ВАЗ-2101 может считаться долгожителем конвейера. Учитывая, что все последующие модели семейства классика являются, по сути, лишь ее модификациями, она продержалась в выпуске более 40 лет.
ВАЗ 2101 Габариты Жигули
Габариты
Габариты двух вариантов кузовов
Габариты универсала
Кузов седан, кузов хэтчбек или кузов универсал (Turnier): Mondeo играет на
всей клавиатуре. По ширине с величиной 1931 миллиметров различий между ними
не обнаруживается. Иная картина в отношении длины – максимальная в 4804 миллиметров
у Turnier, в двух других вариантах 4731 миллиметров. В отношении высоты каждый
вариант модели идет собственной дорогой: в зависимости от конструкции ходовой
части кузов седан имеет высоту в интервале 1420–1460 миллиметров, кузов хэтчбек
соответственно, 1429–1459 миллиметров и Turnier – 1441–1471 миллиметров. При
наличии крышного бокового леера высота Turnier возрастает еще на 40 миллиметров.
Однако полное согласие в колесной базе: 2754 миллиметров – хороший показатель
для автомобиля повышенного среднего класса. Кроме того, Mondeo выделяется своим
большим салоном, который позволяет вместить пять взрослых пассажиров.
Даже на задних сиденьях три средних габаритов европейца не испытывают чувства
боязни пространства. Пассажиры Mondeo могут к тому же отправляться в путешествие
не только с ручным багажом: в кузове седан и в кузове хэтчбек максимально объем,
согласно нормам VDA, 500 литров – включая и запасное колесо. В Turnier вместе
с запасным колесом уже доступен объем погрузки в 540 литров. При откидывании
заднего сиденья в модель с кузовом хэтчбек войдет 1370 литров до самой крыши,
а Turnier вполне проглотит даже 1700 литров.
Ходовая часть
Теперь о ходовой части. У этого авто спереди была установлена независимая рычажная подвеска, конструкция которой в себя включала по два поперечных рычага, пружину и амортизатор с каждой стороны. Между собой правая и левая подвеска были соединены стабилизатором поперечной устойчивости.
Задняя же подвеска на этом авто – зависимая, состоящая из реактивных тяг, пружин, буферов и амортизаторов.
Тормозная система на ВАЗ-2101 – двухконтурная, с гидравлическим приводом, оснащенным вакуумным усилителем. Наличие двух контуров позволяло сохранить способность автомобилю затормаживать даже в случае пробоя одного из контуров.
Стояночный тормоз – механический, с тросовым приводом и воздействием на задние механизмы.
Рулевое управление автомобиля состояло из механизма, основным элементом его являлся червячный редуктор.
Он воздействовал на систему рычагов, посредством которых усилие от редуктора передавалось на поворотные кулаки.
Такая схема ходовой части применялась на всем семействе «Классики».
Люкс-седан ВАЗ-2103
Этот заднеприводный седан являлся «люксовой» версией ВАЗ-2101 «Жигули», а на момент своего появления являлся флагманом модельного ряда Волжского автозавода, который по некоторым параметрам (например, динамические качества) превосходил даже «номенклатурную» Волгу.
На конвейере «тройка» держалась на протяжении 12 лет – до 1984 года, и за это время ее тираж составил порядка 1.3 миллиона единиц.
Отличия Жигулей 2103 и 2101
Автомобиль не являлся копией какого-то конкретного Fiat’а, однако на 80% он был унифицирован с «копейкой»: у них, по сути, разнились только навесные панели передка и задка, в то время как средняя часть и силовая структура в целом не отличались.
При этом визуально ВАЗ-2103 воспринимался совершенно иначе: он мог похвастать «четырехглазыми» фарами и иными задними фонарями, обилием хрома по кузову и радиальными шинами. Внутри «люксовый» седан выставлял напоказ «инструментарий» с пятью отдельными круглыми приборами (включая индикатор давления масла и тахометр), переднюю панель со стрелочными часами и «большим» радиоприемником, а также ворсовую отделку.
Технические характеристики
-
Размеры:
- длина – 4116 мм
- ширина – 1611 мм
- высота – 1440 мм
- Колесная база – 2424 мм
- Дорожный просвет – 170 мм
- Снаряженная масса – 1030 кг
- Количество дверей/мест – 4/5
- Объем топливного бака – 39 литров
-
Тормоза – гидравлические, на все колеса, с вакуумным усилителем
- передние – дисковые
- задние – барабанные
-
Двигатель – бензиновый, четырехцилиндровый, рядный
- тип – атмосферный, с жидкостным охлаждением
- рабочий объем – 1.5 литра
- мощность – 75 л.с. при 5600 об/минуту
- крутящий момент – 104 Нм при 3400 об/минуту
- Трансмиссия – механическая коробка переключения передач, 4-ступенчатая, синхронизированная
- Сцепление – однодисковое, сухое
- Тип привода – задний
Часть вторая. Коррозия
Причины коррозии и очаги её поражения
Коррозия – это процесс саморазрушения материала в процессе взаимодействия со средой. В нашем же случае коррозия металла происходит вследствие:
- Зимняя «городская» эксплуатация;
- Дешёвый рестайлинг кузова, под которым скапливается всевозможная грязь;
- Хранение автомобиля в сырых, не проветриваемых помещениях.
Места кузова ваз 2101 наиболее подверженные коррозии
Как показывает опыт большинства автовладельцев,коррозии наиболее подвержены детали кузова ваз 2101 находящиеся в труднодоступных местах, где влага не испаряется достаточно долгое время (зазоры, загибы, отбортовки), а именно:
- колёсные ниши;
- навесные элементы и места их крепления (капот, багажник, двери, пороги, крылья).
И если не предпринимать ни каких мер, то она может переместиться на другие, более значимые силовые элементы (лонжероны, стыки подмоторной рамы, центральные стойки и т. п.).
В зависимости от степени разрушения поверхности зависит, каким способом мы будем восстанавливать повреждённую деталь.
Стадия первая
Процесс окисления находиться в начальной стадии(сколы царапины), произошло лишь незначительное изменение цвета.
На этой стадии можно обойтись малыми потерями – зачистка поверхности мелким абразивным кругом с последующей полировкой поверхности.
Стадия вторая
Происходит как изменение цвета краски, так и её вспучивание, то есть процесс разрушения идёт равномерно по поверхности элемента.
Коррозия задней арки колеса ваз 2101
Этот тип коррозии не так сильно страшен, он происходит чаще всего из-за некачественной подготовки элемента к покраске.
Сравнительно легко излечим с помощью повторной зачистки и последующей замазкой эпоксидной мастикой холодного застывания.
Данный вид мастики обладает высокой прочностью, достаточной адгезией, она легко наносится на повреждённый участок. В её состав входят пластификаторы и отвердители, которые повышают пластичность смолы и её ударную прочность, а также наполнители понижающие усадку смол и обеспечивающие сближение коэффициентов термических расширений металла со смолами.
Стадия третья
В этом случае процесс разрушения уже уходит вглубь металла (пятна, раковины, дыры), что требует более глубокой зачистки поражённого элемента с последующей его напайкой (лужением) или же замены всего элемента, его отдельных частей.
Лужение кузова ваз 2101 оловом
Кстати, если пламенем горелки нагреть металл до светло-красного накала и при этом он не начнёт рассыпаться на фонтанирующие искры, то его ещё вполне можно использовать для сварки.
Ну а когда детали кузова ваз 2101 совсем не поддаются восстановлению, то их заменяю новыми используя при этом контактную сварку и электросварку работающую в газовой среде (полу автомат).
Чаще всего замены требуют передние и задние крылья с панелями. Методы ремонта и замены данных деталей можно взять за базовые, для этого необходимо лишь узнать месторасположение швов для стыковки элементов:
Сварочные швы переднего «оперения»
Сварочные швы заднего «оперения»
Сварочные швы передней части и крыши
Сварочные швы задней части и крыши
Для получения оптимальной жёсткости элементов при их минимальной деформации сварку деталей лучше всего производить через каждые 50 миллиметров, небольшими стяжками по 20 миллиметров.
Как вы уже заметили,ремонт кузова своими руками ваз 2101 это очень трудоёмкий и ответственный процесс, качество проведения которого непосредственно влияет на безопасность и срок службы автомобиля.

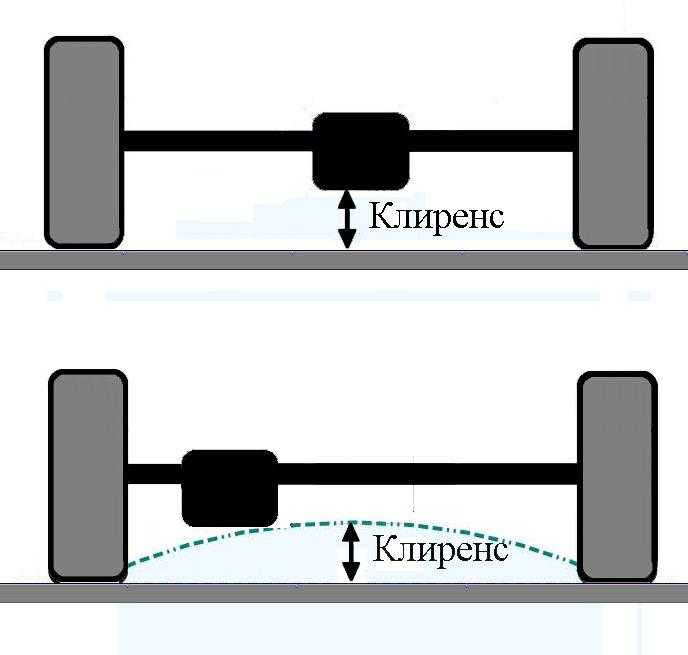

Что такое клиренс?
Клиренс (или дорожный просвет) – это величина, которая характеризует расстояние от самой низкой точки автомобиля (чаще всего, порога) до дорожного покрытия. Клиренс измеряется в миллиметрах и может меняться, в зависимости от предназначения автомобиля. К примеру, на внедорожниках клиренс выше, чем у обычного легкового автомобиля. Увеличение клиренса позволяет повысить проходимость автомобиля, но при этом, снижается его устойчивость на дороге к опрокидыванию.
Внизу, в качестве примера, приведена таблица, в которой расписан клиренс модельного ряда автомобилей ВАЗ.
ВАЗ 2101 170мм ВАЗ 2108 160мм
ВАЗ 2102 175мм ВАЗ 2109 165мм
ВАЗ 2103 170мм ВАЗ 21099 170мм
ВАЗ 2104 170мм ВАЗ 2110 170мм
ВАЗ 2105 170мм ВАЗ 2111 150мм
ВАЗ 2106 175мм ВАЗ 2112 160мм
ВАЗ 2107 175мм Lada Kalina 160 мм
ВАЗ 2121 «Нива» 220мм Lada Kalina (универсал) 185 мм
Как вы заметили, клиренс различных моделей различается, причем разница заметна в модификациях автомобиля. Так, например, у «Нивы» клиренс, который составляет 220мм, что позволяет ей преодолевать высокие препятствия, а клиренс «восьмерки» позволяет ей быть более устойчивой на поворотах и развивать большую скорость, так как при уменьшении высоты автомобиля, снижается лобовое сопротивление встречного потока воздуха. Также, высокий клиренс универсалов позволяет им перевозить груз большой массы, при этом автомобиль не проседает и не «цепляет» дном неровности дорожного покрытия.
Клиренс автомобиля также является балансом между большой и малой высотой автомобиля. Ведь слишком большая высота, как было сказано ранее, снижает его скорость передвижения, за счет усиления воздушного потока, а слишком малая высота, хоть и обеспечит достаточно высокую скорость и хорошую устойчивость, но подвергает днище автомобиля повреждениям на высоких ухабах и буграх.
Как все начиналось
Иллюзии о том, что в СССР можно продавать итальянский
автомобиль Fiat-124
достаточно быстро исчезли после того, как популярные во всем мире «фиатики»
начали сыпаться после пяти тысяч пробега по российским дорогам. Производитель
осознал, что западную технологию придется серьезно совершенствовать, чтобы
приспособить ее под советские реалии.
Было внедрено более 800 изменений, затронувших кузов,
тормоза и подвеску. Итальянские инженеры и не подозревали, насколько быстро
грунтовая дорога может забить пылью задние дисковые тормоза. На советских же
трассах автомобиль прошел своего рода «тест-драйв» на выносливость, и этот экзамен
ему сдать не удалось.
По просьбе ВАЗ итальянцы специально для России разработали
новый двигатель с верхним размещением распределительного вала. Было изобретено
специальное масло, которое бы подходило для этого вида мотора. Агрегат
настолько себя зарекомендовал, что в Италии тоже стали использовать подобную
схему для выпуска своих авто.
Множество испытаний и модификаций конструкции позволили
создать идеальный для того времени автомобиль с красивым итальянским дизайном и
неубиваемой технически продвинутой начинкой. Салон считался беспрецедентно комфортным.

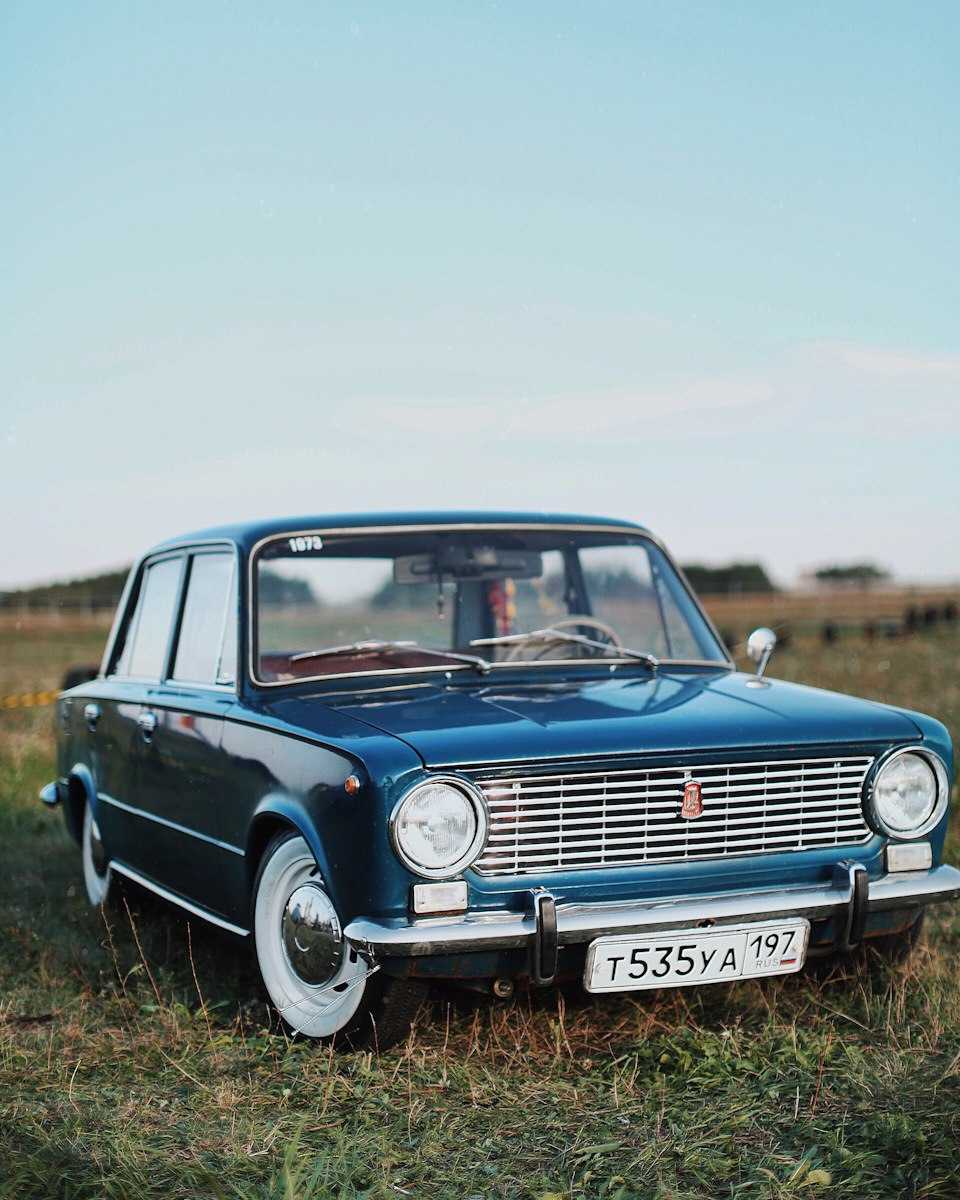

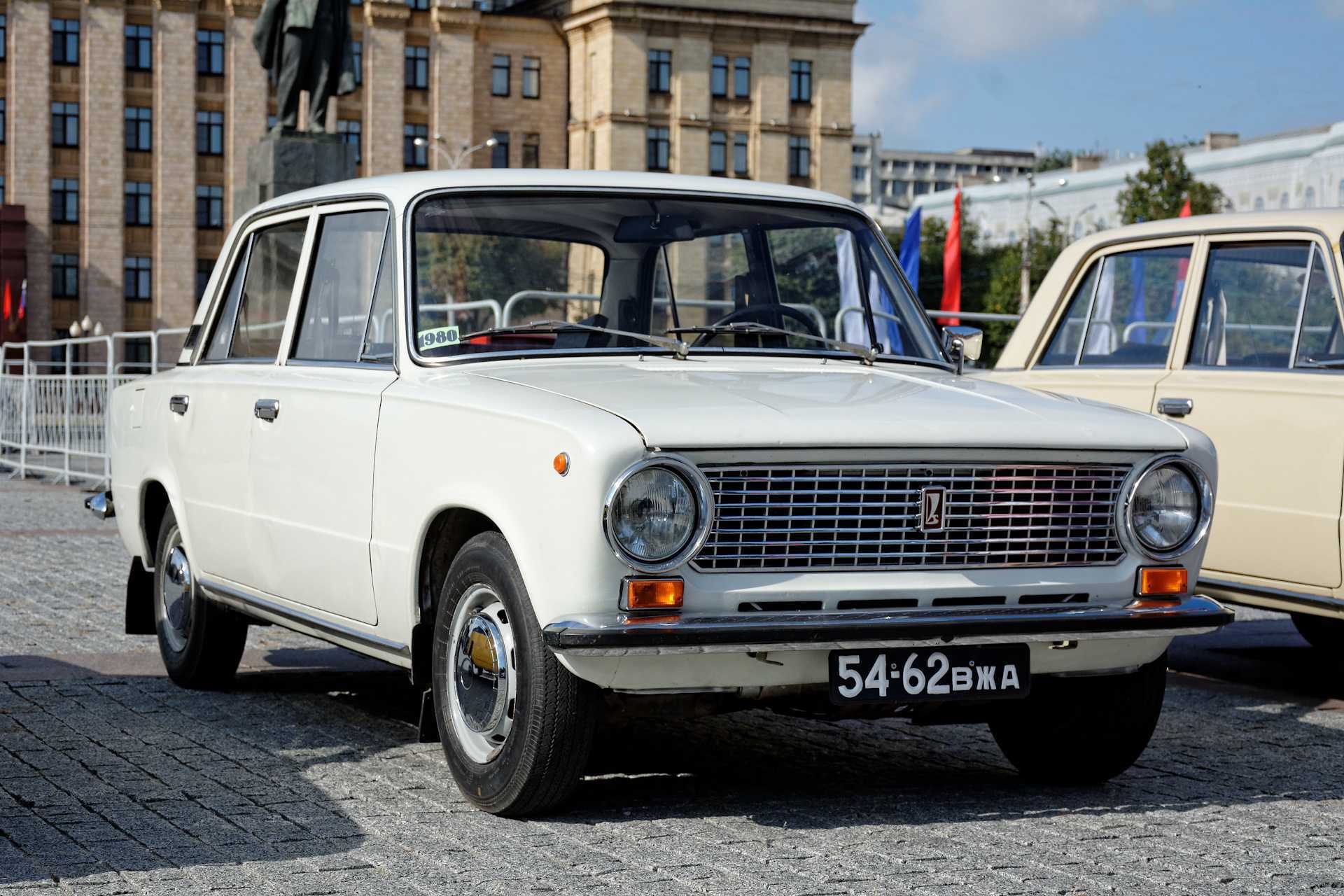

Так родился самый массовый автомобиль эпохи СССР. ВАЗ ежегодно мог выпускать до
660 000 экземпляров «Копейки», и людям все равно приходилось ждать очереди для
покупки.
Развернуть и прочитать обзор …
