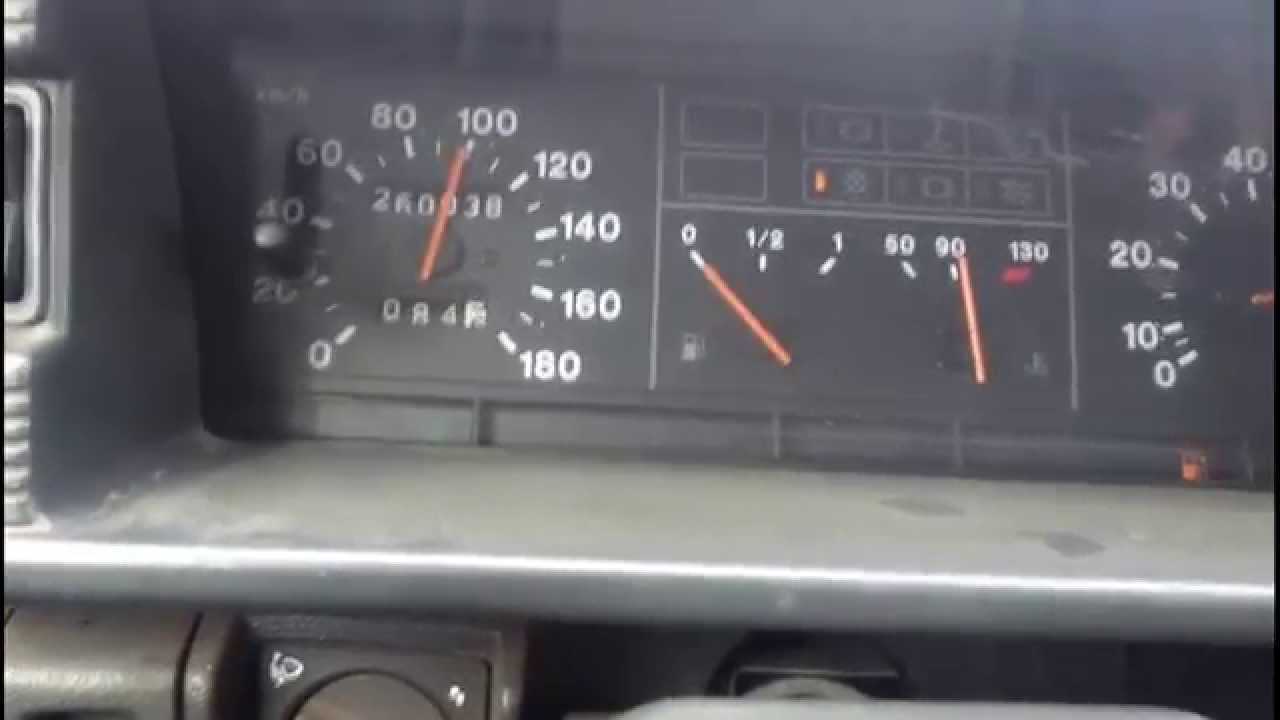

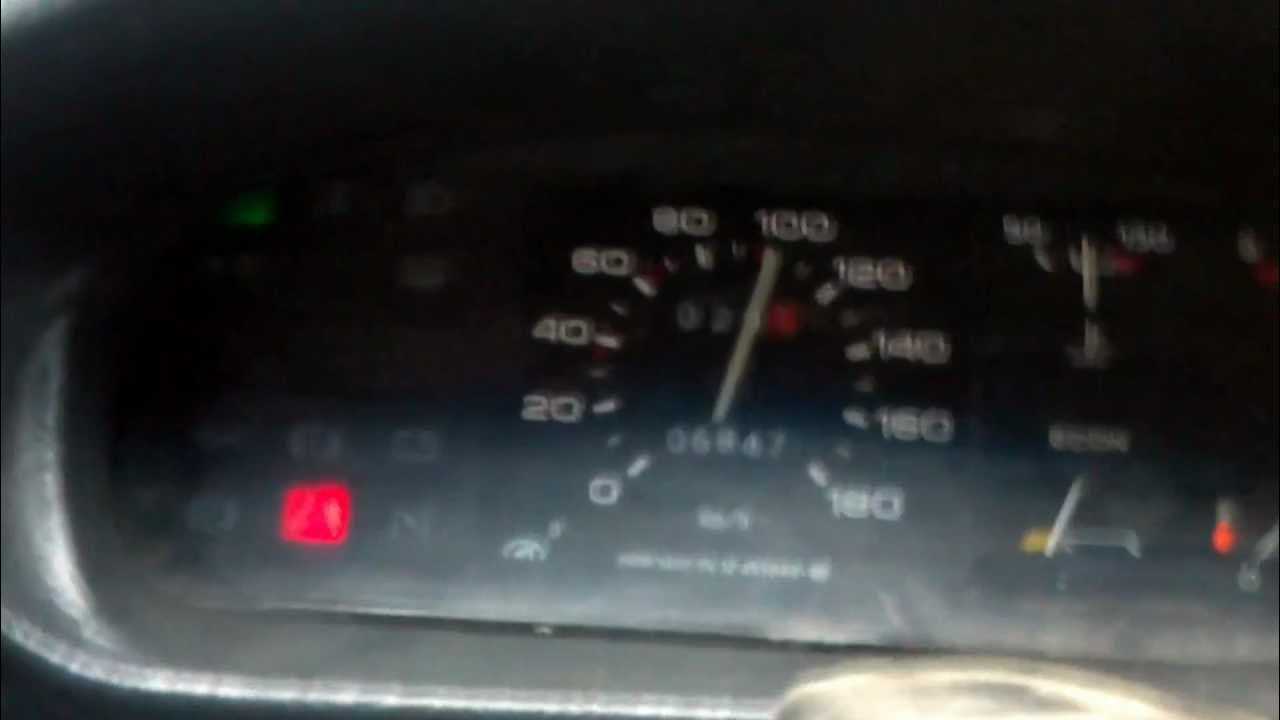

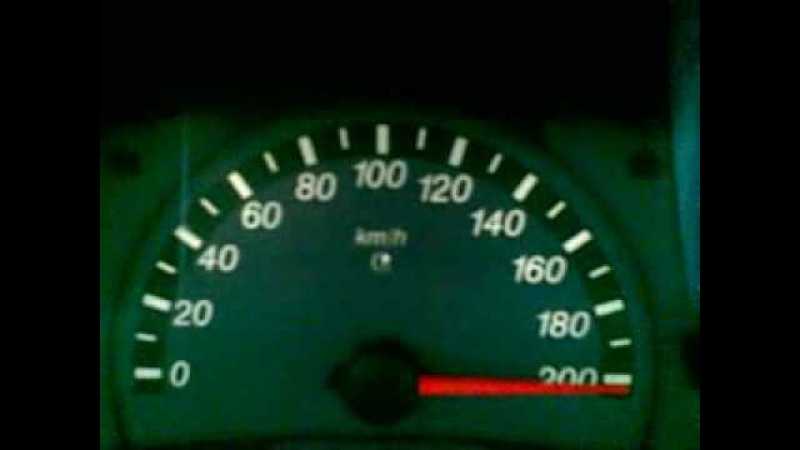

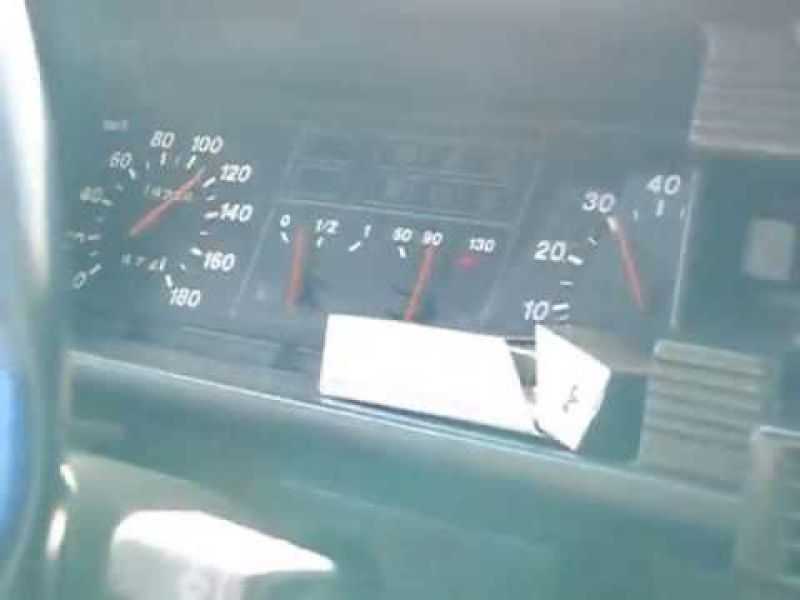

Ваз 2109 хэтчбек 5 дв. разгон до 100 км/ч и максимальная скорость

Характеристики ДВС 2108

Немецкими конструкторам в двигатель заложена небольшая мощность, достаточная для трехдверного хэтчбэка весом менее 1 т. Привод ГРМ вновь стал ременным, но были учтены недостатки предыдущего поколения 2105. Для небольшого движка идеально подходила существующая система охлаждения, замена ее была не целесообразна для себестоимости.

Ременная передача ГРМ

ДВС 2108 имеет передовые для своего времени технические характеристики:

Изготовитель	ВАЗ
Марка ДВС	ВАЗ-2108
Годы производства	1984 – 2004
Объем	1,3 л
Мощность	47,2 кВт (64 л. с.)
Крутящий момент	95 Нм (3400 об/мин)
Вес	127 кг
Степень сжатия	9,9
Питание	карбюратор Солекс 1107010 двухкамерный эмульсионный механический (привод тросом)
Тип мотора	рядный
Число цилиндров	4
Местонахождение первого цилиндра	возле цепи ГРМ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Допустимое коробление	прокладки коллекторов (впуск/выпуск) 0,08 мм, прокладка головки цилиндров 0,05 мм
Седло клапана	ширина 2 мм, угол 45°
Распредвал	один верхний внутри ГБЦ, ширина фаз 232°, опережение выпускного клапана 42°, запаздывание впускного клапана 40°
Сальник распредвала	диаметры – 40 мм, 56 мм, ширина 7 мм
Материал блока цилиндров	чугун
Диаметр цилиндра	класс А – 76 – 76,01 мм класс В – 76,01 – 76,02 мм класс С – 76,02 – 76,03 мм класс D – 76,03 – 76,04 мм класс Е – 76,04 – 76,05 мм
Поршни и кольца	поршень из алюминиевого сплава кольца чугунные, компрессионное — снаружи хромированное (верхнее) и фасфотированное (нижнее)
Диаметр поршня	класс А – 75,94 – 75,95 мм класс С – 75,96 – 75,97 мм класс Е – 75,98 – 75,99 мм
Зазоры	поршень/стенка цилиндра – 0,153 – 0,173 мм (стандарт) или 0,19 мм (максимум) поршневых колец – 110 мм относительно плоскости разреза
Кольцо компрессионное верхнее	1,535 – 1,555 мм
Кольцо компрессионное нижнее	3,957 – 3,977 мм
Кольцо маслосъемное	2,015 – 2,035 мм
Зазор между поршневой канавкой и кольцом	0,04 – 0,07 мм (компрессионные нижние) 0,02 – 0,055 мм (маслосъемные) 0,03 – 0,06 мм (компрессионные верхние)
Коленвал	чугун, литье
Количество коренных подшипников	5
Диаметр шейки КП	50,799 – 50,019 мм
Зазор коренной шейки	0,1 – 0,5 мм
Подшипники шатунные	диаметр шейки вала – 47,83 мм толщина вкладыша – 1,448 мм ширина вкладыша – 28,025 – 28,975 мм
Сальники коленвала	передний – диаметры 42 мм, 60 мм, ширина 7 мм задний – диаметры 85 мм, 105 мм, ширина 10 мм
Ход поршня	71 мм
Горючее	АИ-92 (допускается А-76)
Нормативы экологии	Евро-2
Расход топлива	трасса – 7 л/100 км смешанный цикл 8,2 л/100 км город – 10 л/100 км
Расход масла	максимум 0,7 л/1000 км
Моторное масло для 2108	5W-30 и 15W-40
Объем моторного масла	3,5 л
Периодичность замены	каждые 15000 км
Рабочая температура	80°
Ресурс мотора	заявленный 120000 км реальный 200000 км
Регулировка клапанов	шайбами
Система охлаждения	принудительная, тосол-А40М, Spectrol
Количество ОЖ	7,3 л
Помпа	крыльчатка полимерная, крепление на блоке
Зажигание	бесконтактное, выключатель, катушка, коммутатор и распределительный датчик
Свечи на 2108	Резьба М14х1,25 мм, длина резьбы 19 мм, число калильное 17 А17ДВР
Зазор между электродами свечи	0,7 – 0,8 мм
Ремень ГРМ	111 зубьев
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	сухой со сменным картонным картриджем и предочистителем, регулировкой температуры по сезону
Масляный фильтр	рекомендуемый Mann W914/2
Маховик	129 зубьев, 0,62 кг диаметр внутреннего отверстия – 25,67 мм диаметр наружный – 27,75 мм количество посадочных отверстий – 6 штук смещений нет
Болты крепления маховика	М10х1,25 мм, длина 23,5 мм
Маслосъемные колпачки	производителей Хорс или Corteco
Компрессия	давление в цилиндрах от 11 – 14 бар, разница давлений в отдельных цилиндрах в пределах 1 бара
Температура масла	80°С
Температура срабатывания термостата	80 – 84°С
Давление клапана внутри радиаторной пробки	0,7 – 1 бар
Содержание в выхлопе вредных продуктов	СН
Обороты ХХ	600 – 700 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 31 Нм крышка подшипника – 69 – 84 Нм (коренной) и 44 – 54 Нм (шатунный) головка цилиндров – 4 стадии 20 Нм, 71 Нм + 90° + 90°

Изготовителем рекомендовано использовать исключительно приведенные параметры зазоров и усилий затяжки резьбовых соединений. Указано, какое масло лить в мотор и систему смазки.

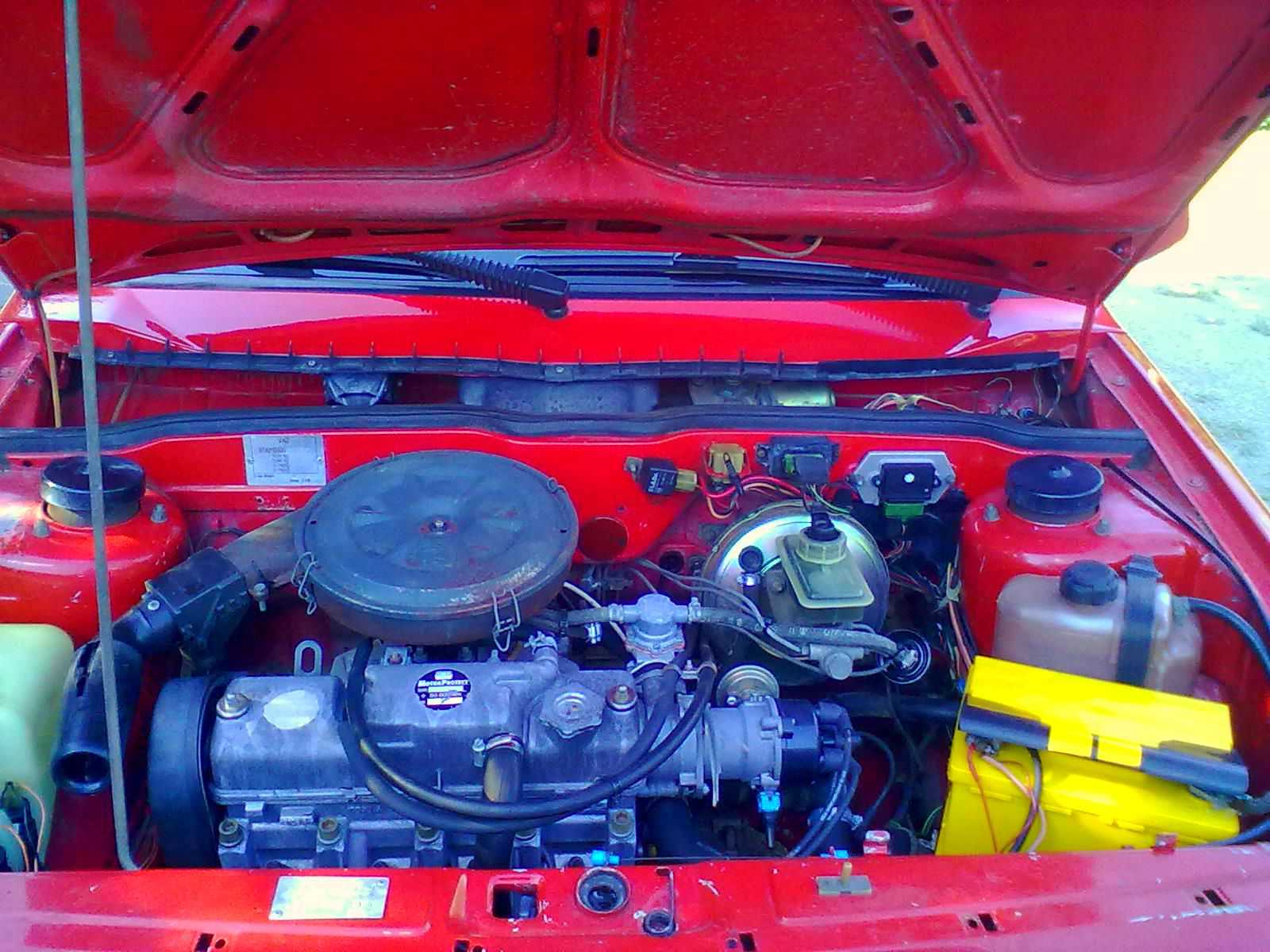

Поперечная установка мотора

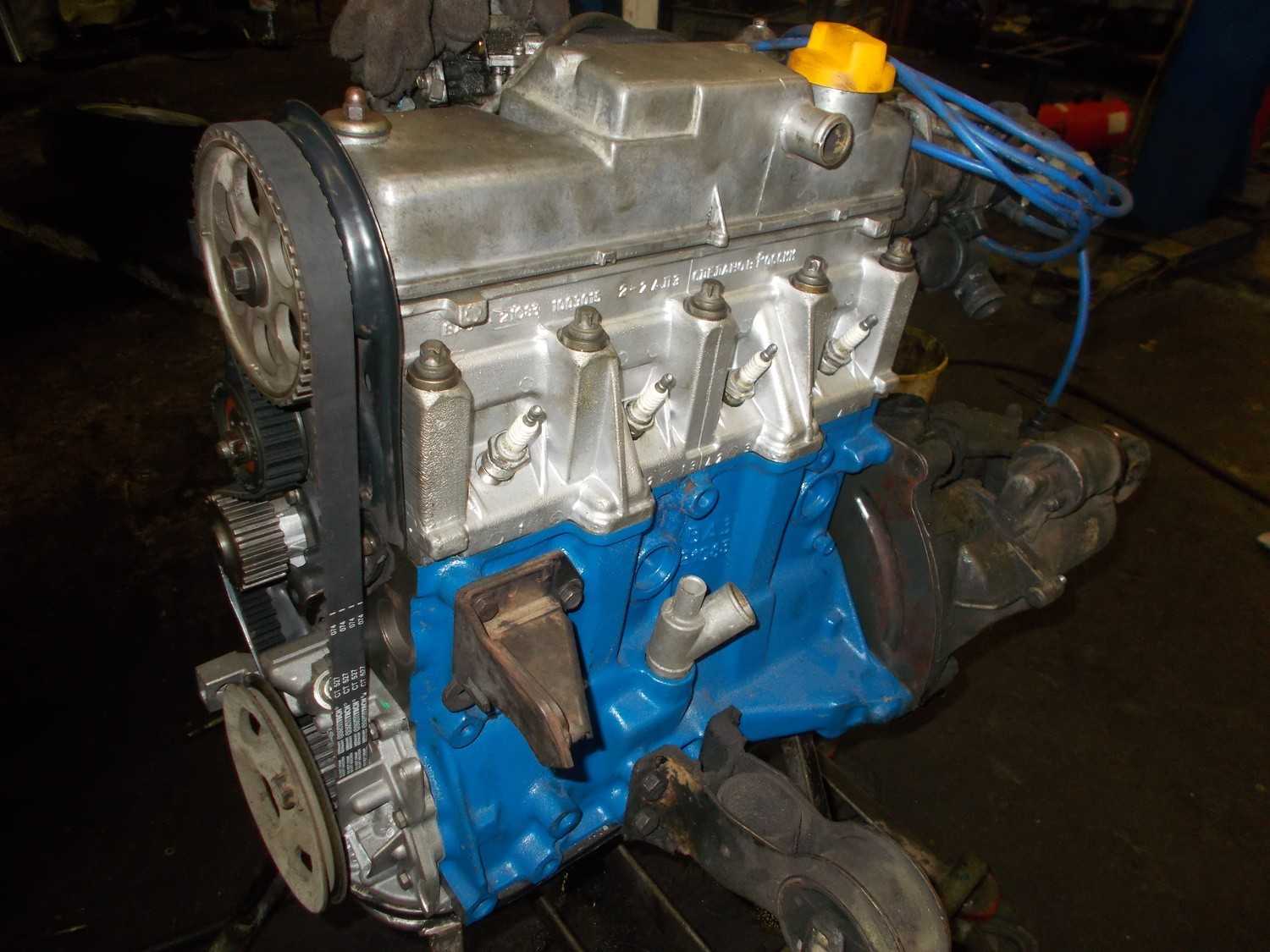

Немного о конструкции двигателя Лада 21083 8 клапанов

Недостаточная мощность 1,3-литрового двс восьмого семейства потребовала создания более крупного силового агрегата. Конструкторы расточили базовый блок под поршни 82 мм, тем самым увеличив рабочий объем на 200 кубиков. В результате получившийся мотор прибавил 9 л.с. и 11 Нм крутящего момента.

Именно на этом моторе инженеры АвтоВАЗа впервые применили хонингование цилиндров, что им позволило практически отказаться от обязательной обкатки двигателя. А также диаметр впускных клапанов увеличили с 35 мм до 37 мм. Привод ГРМ остался без изменений, однако при обрыве ремня клапана не гнет.

Как раз такая головка блока попала на разборку к Евгению Травникову.

Этот же мотор под капотом машин десятого семейства несет индекс ВАЗ 2110:

Аналогичные двигатели других производителей:

Самый прогрессивный мотор советского периода владельцы чаще хвалят чем ругают. Он вполне экономичен, довольно надежен и недорог в обслуживании. А мелкие проблемы, которые нередко возникают в процессе его эксплуатации решаются быстро и недорого, так как уже накоплен огромный опыт по ремонту.

Менять масло и фильтр рекомендуется почаще, идеально раз в 5 — 7 тысяч км, но не реже чем каждые 10 000 километров пробега. Использовать желательно полусинтетику типа 5W-30, в мотор ее входит три литра. Подробности на видео.

Крутящий момент и лошадиная сила

Автолюбители нередко дискутируют друг с другом: чей двигатель мощнее. Но иногда и не представляют при этом, из чего складывается данный параметр. Общепринятый термин «лошадиная сила» был введён изобретателем Джеймсом Уаттом в XVIII веке.  Он придумал его, наблюдая за лошадью, которая была запряжена в поднимающий уголь из шахты механизм. Он рассчитал, что одна лошадь за минуту может поднять 150 кг угля на высоту 30-ти метров. Одна лошадиная сила эквивалентна 735,5 Ватт, или 1 кВт равен 1,36 л.с.

В первую очередь, мощность любого мотора оценивают в лошадиных силах, и лишь потом вспоминают о крутящем моменте. Но эта тяговая характеристика тоже даёт представление о конкретных тягово-динамических возможностях автомобиля. Крутящий момент является показателем работы силового агрегата, а мощность – основным параметром выполнения этой работы. Эти показатели тесно связаны друг с другом. Чем больше производится двигателем лошадиных сил, тем больше и потенциал крутящего момента. Реализуется этот потенциал в реальных условиях через трансмиссию и полуоси машины. Соединение этих элементов вместе и определяет, как именно мощность может переходить в крутящий момент.

Простейший пример – сравнение трактора с гоночной машиной. У гоночного болида лошадиных сил много, но крутящий момент требуется для увеличения скорости через редуктор. Чтобы такая машина двигалась вперёд, надо совсем немного работы, потому что основная часть мощности используется для развития скорости.

Что касается трактора, то у него может быть мотор с таким же рабочим объёмом, который вырабатывает столько же лошадиных сил. Но мощность в этом случае используется не для развития скорости, а для выработки тяги (См. тяговый класс). Для этого она пропускается через многоступенчатую трансмиссию. Поэтому трактор не развивает высоких скоростей, зато он может буксировать большие грузы, пахать и культивировать землю, и т.д.

В двигателях внутреннего сгорания сила передаётся от газов сгорающего топлива поршню, от поршня – передаётся на кривошипный механизм, и далее на коленчатый вал. А коленвал, через трансмиссию и приводы, раскручивает колёса.

Естественно, крутящий момент двигателя не постоянен. Он сильней, когда на плечо действует бо́льшая сила, и слабей – когда сила слабнет или перестаёт действовать. То есть, когда водитель давит на педаль газа, то сила, воздействующая на плечо, повышается, и, соответственно увеличивается крутящий момент двигателя.

Мощность обеспечивает преодоление всевозможных сил, которые мешают двигаться автомобилю. Это и сила трения в двигателе, трансмиссии и в приводах автомобиля, и аэродинамические силы, и силы качения колёс и т.д. Чем больше мощность, тем большее сопротивление сил машина сможет преодолеть и развить большую скорость. Однако мощность – сила не постоянная, а зависящая от оборотов мотора. На холостом ходу мощность одна, а на максимальных оборотах – совершенно другая. Многими автопроизводителями указывается, при каких оборотах достигается максимально возможная мощность автомобиля.

Необходимо учитывать, что максимальная мощность не развивается сразу. Автомобиль стартует с места практически при минимальных оборотах (немного выше холостого хода), и для того, чтобы отмобилизировать полную мощность, требуется время. Тут и вступает в дело крутящий момент двигателя. Именно от него и будет зависеть, за какой отрезок времени автомашина достигнет своей максимальной мощности – то есть, динамика её разгона.

Зачастую водитель сталкивается с такими ситуациями, когда требуется придать автомобилю значительное ускорение для выполнения необходимого маневра. Прижимая педаль акселератора в пол, он чувствует, что автомобиль ускоряется слабо. Для быстрого ускорения нужен мощный крутящий момент. Именно он и характеризует приёмистость автомобиля.

Основную силу в двигателе внутреннего сгорания вырабатывает камера сгорания, в которой воспламеняется топливно-воздушная смесь. Она приводит в действие кривошипно-шатунный механизм, а через него – коленчатый вал. Рычагом является длина кривошипа, то есть, если длина будет больше, то и крутящий момент тоже увеличится.

Однако увеличивать кривошипный рычаг до бесконечности невозможно. Ведь тогда придётся увеличивать рабочий ход поршня, а вместе с ним и размеры двигателя. При этом уменьшатся и обороты двигателя. Двигатели с большим рычагом кривошипного механизма можно применить только лишь в крупномерных плавательных средствах. А в легковых автомашинах с небольшими размерами коленчатого вала не поэкспериментируешь.

Схема проводки ВАЗ-2109 карбюратор

1. Головная фара.
2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
3. Концевой переключатель для питания лампы освещения моторного отсека.
4. Клаксон.
5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
7. Генератор переменного тока.
8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
9. Клапан подачи жидкости на стекло пятой двери.
10. Клапан подачи жидкости на переднее стекло.
11. Свечи системы зажигания.
12. Датчик Холла, служащий для распределения импульсов зажигания.
13. Катушка.
14. Концевой выключатель огней включенной передачи заднего хода.
15. Измеритель температуры жидкости в системе охлаждения.
16. Стартер.
17. Аккумуляторная батарея.
18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
19. Коммутатор, управляющий системой зажигания.
20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
23. Блок контактов включения стартера.
24. Концевой переключатель на карбюраторе.
25. Клапан экономайзера.
26. Датчик, сигнализирующий об аварийном снижении давления масла.
27. Привод насоса омывателя.
28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
30. Переключатель скоростей.
31. Привод очистителя ветрового стекла.
32. Прикуриватель.
33. Система подсветки рычажков регулировки параметров работы отопителя.
34. Розетка для дополнительного оборудования.
35. Лампа вспомогательного освещения моторного отсека.
36. Система подсветки перчаточного ящика на панели приборов.
37. Монтажный блок реле и плавких вставок.
38. Переключатель освещения панели приборов.
39. Концевик лампы стояночного тормоза.
40. Концевик ламп торможения.
41. Блок рычагов подрулевого переключателя.
42. Переключатель ламп наружного света.
43. Переключатель аварийной сигнализации.
44. Включение задней противотуманной фары.
45. Биметаллический предохранитель противотуманной фары.
46. Переключатель обогрева стекла на пятой двери.
47. Повторители поворотов на передних крыльях.
48. Центральный плафон салонной подсветки.
49. Индивидуальный плафон подсветки.
50. Переключатели работы подсветки на средних стойках.
51. Коммутационный блок зажигания.
52. Замок зажигания.
53. Комбинация приборов «низкого» типа.
54. Концевик «подсоса» на карбюраторе.
55. Задние фонари.
56. Измеритель уровня топлива в баке.
57. Обогрев стекла.
58. Привод заднего дворника.
59. Два плафона подсветки номера.

Неисправности и ремонт двигателя ВАЗ 21083

83-й движок прародитель всех современных моторов Лада, на его базе созданы 16 клапанные моторы 2112, 124, 126 (Приоро мотор), 127, 114, 116, 194 (Калино моторы). Заменила этот мотор его инжекторная версия 2111. Двигатель ВАЗ 2108 1,5 л. карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм 21083 имеет ременный привод. Ресурс мотора 21083, по данным завода изготовителя составляет 125 тыс. км, на практике моторы ходят более 200 тыс.км. Основные отличия двигателя 21083 от 2108 в увеличенных до 82 мм поршнях,увеличены диаметры впускных клапанов с 35 мм до 37 мм в ГБЦ, прокладка головки с увеличенными диаметрами отверстий под цилиндры и карбюратор с другими тарировочными данными. Особенность 83-го двигателя, при обрыве ремня ГРМ клапана не гнет. Но агрегат не лишен недостатков, все так же требуется регулировка клапанов, имеет место износ деталей системы охлаждения, постоянно нужно менять масляный фильтр, течь масла через уплотнение клапанной крышки, топливный насос и датчик-распределитель, ненадежность карбюраторов типа «Солекс», особенно ЭПХХ, обламывание креплений приемной выхлопной трубы из-за применения стальных гаек вместо латунных. Из заметных и часто встречающихся неисправностей: стук в двигателе 21083 — пришло время ехать регулировать клапана и лучше не затягивать. Двигатель ваз 21083 троит, нужно мерять компрессию, чтобы отбросить проблемы с клапанами, проверяем зазоры клапанов. Все хорошо? Чистите карбюратор, опять не помогло? Ищите проблему в электрике.

Недостатки и преимущества

Основное достоинство – двигатель 21083 не гнет клапана при обрыве ремня ГРМ. Кроме того, в двигатель заложены конструкционные решения, обеспечивающие ряд преимуществ:

• отсутствие масляного голодания при запуске – для сохранения масла на поверхности поршней использовано специальное покрытие;
• свободное вращение пальца в бобышках шатуна – капремонт производится реже;
• массивная верхняя головка шатуна – повышается ресурс КШМ, капитальный ремонт дешевле;
• доработка помпы – система охлаждения служит дольше.

Комплект поршневой группы

Несмотря на то, что цилиндры имеют максимальный диаметр, возможен тюнинг ДВС своими руками другими способами. Минусами являются:

• на вал ДВС невозможно установить шкивы дополнительного навесного оборудования;
• крутящий момент на высоких оборотах низкий;
• высокие тепловые нагрузки опасны продавливанием плоскости головки, смятием бобышек и трещинами выпускного коллектора.

Двигатель 4s fe – технические характеристики, плюсы и минусы

Силовой агрегат 4S-FE был разработан на основе 3S-FE. Принципиальная разница в объеме цилиндров. Относительно старшей вариации он уменьшен до 1.8 литра. Это было сделано уменьшением цилиндров. Их размер составил 82.5 мм.

Первые версии мотора назывались 4S-Fi, в нем использовался моновпрыск. Двигатель начал производиться с 1987 и только в 1990 году его сменил 1S-Ui. С 90-го. Двигатель был оснащен моновпрыском с системой многоточечного распределения топлива. Также в моторе была повышена компрессия и увеличена мощность. В такой вариации мотор производился под обозначением 4S-FЕ и выпускался до 1999г.

Детальнее о двигателе

Мотор 4s очень неприхотлив и обладает большим ресурсом. Он не требует большого внимания, да и не имеет особых минусов. Производился данный мотор на протяжении 12 лет, с 1987-99год. За это время над мотором была произведена всего одна доработка. В 1990 году моновпрысковая система была заменена на многоточечную, также была увеличена компрессия, в результате этого возросла мощность. На этом изменений не было на протяжении 10-ти лет. Такой промежуток времени без изменений для японского моторостроения является очень большим. Обусловлено это тем, что от мотора не требовались рекордные показатели, а конструкция получилась хорошо сбалансированной по всем параметрам. Это подтверждает огромное количество поклонников данного мотора и в наши дни.

Что же такого в моторе, который не был ни сверхиновационным, ни сверхпродуктивным. Да и экономичностью он не отличался. Ответ напрашивается сам по себе. Данный силовой агрегат был просто той самой серединой во всем. Он устраивал абсолютно всех, по абсолютно всем параметрам.

Мотор 4s (вначале FI, а потом FE) устанавливались на очень разные виды автомобилей. Примером служат модели Toyota Celica и Camry. Надежность данной серии моторов позволяла чувствовать себя уверенно абсолютно разным водителям, будь это молодой человек или состоятельны мужчина.

Мотор 4S-FE. Технические данные

Максимальная мощность, л.с.	115 — 125
Диаметр цилиндра, мм	83
Топливо	Бензин Regular (АИ-92, АИ-95)
Максимальная мощность, л.с. (кВт) при об./мин.	115 (85) / 5600 120 (88) / 6000 125 (92) / 6000 125 (92) / 6600
Максимальный крутящий момент, Н*м (кг*м) при об./мин.	157 (16) / 4400 162 (17) / 4600
Расход топлива, л/100 км	3.9 — 8.6
Компрессия	9 — 10
Тип двигателя	рядный, 4-цилиндровый, 16-клапанный, жидкостное охлаждение, DOHC
Ход поршня, мм	86

Машины на которые устанавливался мотор

В 1987 году маркетологи работали не над тем как продать как можно больше некачественных моторов, а над тем как создать лучший продукт для потребителя. К плюсам данного мотора стоит отнести достаточно хороший КПД относительно объема на лошадиные силы. Показатель составлял 105-125л.с. при объеме 1838см.куб. При всем этом достигался хороший крутящий момент около 150 Нм. Двигатель имеет привод ременного типа, это позволяло быть значительно тише классического цепного. В виду того, что между поршнем и клапанной крышкой имелся запас пространства, при обрыве ремня клапана не гнуло. Пожалуй, это существенный плюс к ремонтопригодности. В виду своей простоты и хорошему соотношению всех параметров мотор обладал огромным ресурсом (около миллиона километров)

Обслуживание и ремонт

Данный пункт один из самых важных в при владении мотора старого образца. Хоть и мотор 4S был меньше по объему сравнительно с 3S, он никогда не был худшим вариантом. Его просто выбирали для других потребностей. Ведь далеко не всем нужна мощность более 125 сил. Для большинства этого достаточно и по сей день. А ведь мотор миллионник и «убить» его очень сложно. Огромное количество признали данный силовой агрегат одним из лучших творений компании Toyota.

Усовершенствование и доработка

В виду того, что мотор был очень популярен и производился огромными количествами – получил большое количество разновидного тюнинга исходя из запросов конкретного человека. Доработка могла заключаться как в перепрошивке главного компьютера с доработкой углов зажигания, так и до установления турбины и замены внутренних компонентов на кованные.

Предлагаем вашему вниманию прайс на контрактный двигатель(без пробега по РФ) 4s fe

Модификации (5)

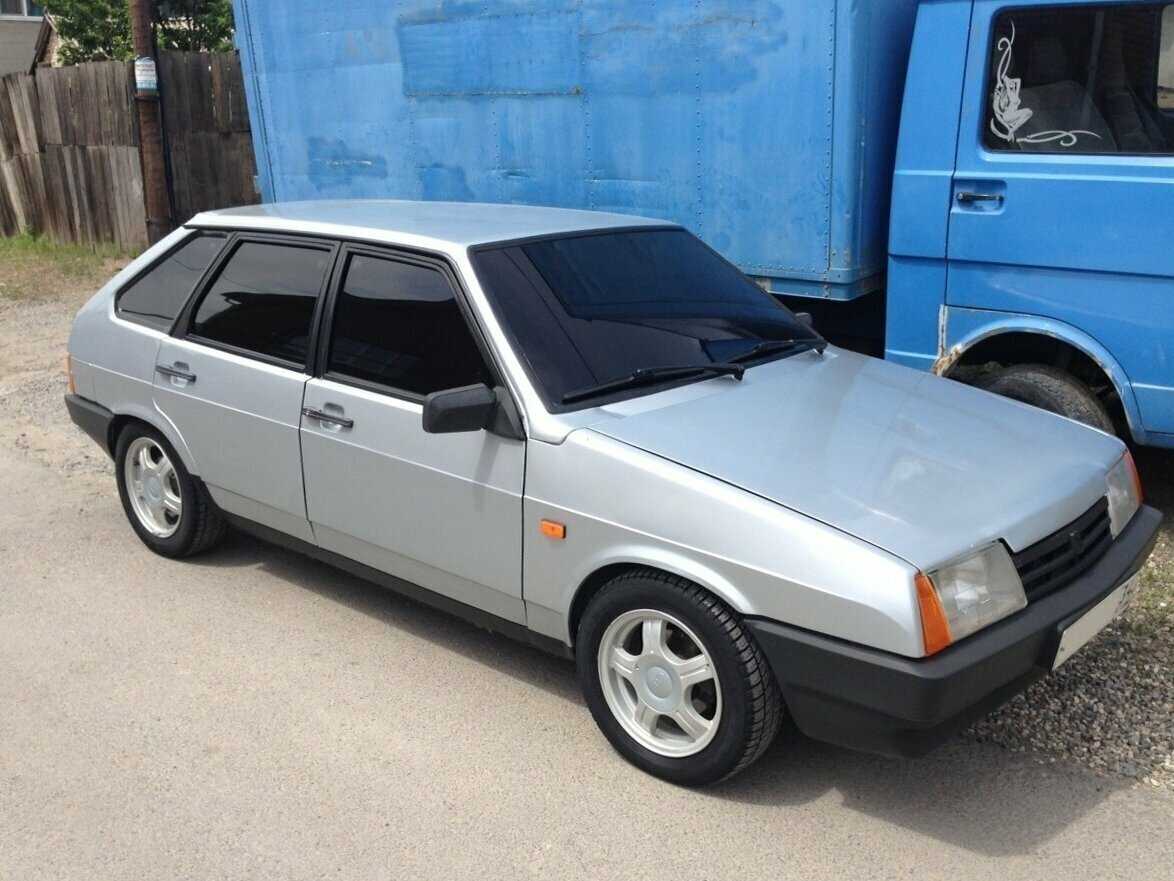

Модель	Конфигурация	Макс. скорость	Разгон 0-100 км/ч
ВАЗ 2109 Хэтчбек 5 дв.	21093-20 1.5 MT (78 л.с.), 115 Н*м /3000 об. (1997 — 2006)	160 км/ч	13.0 сек.
ВАЗ 2109 Хэтчбек 5 дв.	21093 1.5 MT (72 л.с.), (1988 — 2006)	156 км/ч	14.0 сек.
ВАЗ 2109 Хэтчбек 5 дв.	21091 1.1 MT (54 л.с.), 77.9 Н*м /3600 об. (1987 — 1997)	148 км/ч	16.0 сек.
ВАЗ 2109 Хэтчбек 5 дв.	2109 1.3 MT (64 л.с.), 94 Н*м /3500 об. (1987 — 1997)	148 км/ч	16.0 сек.
ВАЗ 2109 Хэтчбек 5 дв.	21096 1.3 MT (64 л.с.), 94 Н*м /3500 об. (1987 — 1997)	148 км/ч	16.0 сек.

Сравнить с другими авто

Кто быстрее (18752)МаркаACAcuraAlfa RomeoAlpineAM GeneralArielAroAsiaAston MartinAudiAustinAutobianchiBaltijas DzipsBeijingBentleyBertoneBitterBMWBMW AlpinaBrabusBrillianceBristolBuforiBugattiBuickBYDByvinCadillacCallawayCarbodiesCaterhamChanganChangFengCheryChevroletChryslerCitroenCizetaCoggiolaDaciaDadiDaewooDAFDaihatsuDaimlerDallasDatsunDe TomasoDeLoreanDerwaysDodgeDongFengDoninvestDonkervoortE-CarEagleEagle CarsEcomotorsFAWFerrariFiatFiskerFordFotonFSOFuqiGeelyGeoGMCGonowGreat WallHafeiHaimaHindustanHoldenHondaHuangHaiHummerHyundaiInfinitiInnocentiInvictaIran KhodroIsderaIsuzuIVECOJACJaguarJeepJensenJMCKiaKoenigseggKTMLamborghiniLanciaLand RoverLandwindLexusLiebao MotorLifanLincolnLotusLTILuxgenMahindraMarcosMarlinMarussiaMarutiMaseratiMaybachMazdaMcLarenMegaMercedes-BenzMercuryMetrocabMGMicrocarMinelliMiniMitsubishiMitsuokaMorganMorrisNissanNobleOldsmobileOpelOscaPaganiPanozPeroduaPeugeotPiaggioPlymouthPontiacPorschePremierProtonPUCHPumaQorosQvaleReliantRenaultRenault SamsungRolls-RoyceRonartRoverSaabSaleenSantanaSaturnScionSEATShuangHuanSkodaSmartSoueastSpectreSpykerSsang YongSubaruSuzukiTalbotTATATatraTazzariTeslaTianmaTianyeTofasToyotaTrabantTramontanaTriumphTVRVauxhallVectorVenturiVolkswagenVolvoVortexWartburgWestfieldWiesmannXin KaiZastavaZotyeZXЁ-мобильАвтокамАстроБронтоВАЗГАЗЗАЗЗИЛИЖКамАЗМосквичСМЗСеАЗТагАЗУАЗUltimaHawtaiRenaissanceМодельКто медленнее (4129)

Технические характеристики

Показатель

ВАЗ–2108

ВАЗ–21081

ВАЗ–21083

Общие данные

Число мест

5

Число мест при сложенном заднем сиденье

2

Полезная масса, кг

450

Масса перевозимого груза, кг:

при одном пассажире

275

при четырех пассажирах

50

Снаряженная масса автомобиля, кг

920

Габаритные размеры автомобиля со снаряженной массой при статическом радиусе шин 260 мм

см. рис. 1

Радиус поворота по следу внешнего колеса, м

5,2

Максимальная скорость, км/ч

148

140

156

Время разгона с места с водителем и пассажиром до 100 км/ч, c

16

20

13

Тормозной путь автомобиля с полной массой со скорости 80 км/ч на горизонтальном участке сухого ровного асфальтированного шоссе, м, не более:

при использовании рабочей тормозной системы

38

при аварийном срабатывании (только одного из контуров)

85

Двигатель

Модель

2108

21081

21083

Тип

Четырехтактный бензиновый карбюраторный

Число и расположение цилиндров

4 в ряд

Диаметр цилиндра x ход поршня, мм

76×71

76×60,6

82×71

Рабочий объем, л

1,3

1,1

1,5

Степень сжатия

9,9

9,0

9,9

Номинальная мощность при частоте вращения коленчатого вала 5550 мин–1(у двигателя мод. 21081 при 5500 мин–1.) по ГОСТ 14846–81 (нетто), кВт (л.с.)

46,6 (63,4)

39,9 (54,3)

51,5 (70,0)

Максимальный крутящий момент по ГОСТ 14846–81 (нетто) и по ISO1585–82, Н·м (кгс·м)

94,8 (9,66)

77,9 (7,94)

106,4 (10,85)

Частота вращения коленчатого вала при максимальном крутящем моменте, мин–1

3400

3600

3400

Порядок работы цилиндров

1–3–4–2

Трансмиссия

Сцепление

однодисковое, сухое с центральной диафрагменной пружиной

Привод выключения сцепления

тросовый беззазорный

Коробка передач

механическая, 4- или 5-ступенчатая, с синхронизаторами
на всех передачах переднего хода. Главная передача цилиндрическая, косозубая. Дифференциал конический, двухсателлитный

Передаточные числа (четырехступенчатая коробка передач имеет такие же передаточные числа, но без пятой передачи):

1-я передача

3,636

2-я передача

1,95

3-я передача

1,357

4-я передача

0,941

5-я передача

0,784

задний ход

3,53

главная передача

3,9

4,13

3,7 или 3,9

Привод передних колес

наружный и внутренний шарниры равных угловых скоростей, соединенные валами

Ходовая часть

Передняя подвеска

независимая, с телескопическими гидравлическими
амортизаторными стойками, с витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками
и стабилизатором поперечной устойчивости (Мак Ферсон)

Задняя подвеска

с витыми цилиндрическими пружинами, гидравлическими амортизаторами двухстороннего действия и продольными рычагами, упруго соединенными поперечной балкой

Колеса

дисковые, штампованные

Размер обода

4 1/2–13, или 4 1/2–13H2 (для бескамерных шин), или 5J–13H2 (для бескамерных шин)

Шины

радиальные, камерные или бескамерные

Размер шин

165/70 R13 (165/70 SR13 — импортные), 175/70 R13, 185/70 R13

Рулевое управление

Тип рулевого управления

травмобезопасный

Рулевой механизм

шестерня—рейка

Рулевой привод

две тяги с резинометаллическими шарнирами со стороны рулевого механизма и шаровыми шарнирами со стороны поворотных рычагов

Тормозная система

Рабочая тормозная система:

передний тормозной механизм

дисковый, с подвижным суппортом и автоматической регулировкой зазора между диском и колодками

задний тормозной механизм

барабанный, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном

Тормозной привод

гидравлический, двухконтурный, с диагональным разделением контуров, с вакуумным усилителем и регулятором давления

Электрооборудование

Схема электрооборудования

однопроводная, отрицательный полюс источников питания соединен с “массой”. Номинальное напряжение 12 В

Аккумуляторная батарея

6СТ–55А емкостью 55 А·ч

Генератор

37.3701 переменного тока, с встроенным выпрямителем
и электронным регулятором напряжения

Стартер

29.3708 дистанционного управления, с электромагнитным включением и муфтой свободного хода

Кузов

Модель

2108, 21083

Тип

трехдверный, хэтчбек

Характеристики

Один из самых распространенных в странах СНГ автомобиль – ВАЗ 2109 стал выпускаться еще в далеком 1988 году. Несмотря на уже достаточно большой возраст данной модели машины, она все еще пользуется популярностью среди населения нашей страны. Главным отличием ВАЗ 2109 от предшественника 2108 – это пять дверей вместо четырех и более вместительный кузов. Также был заменен и двигатель ВАЗ 2109. Благодаря этим новшествам, данная машина стала позиционироваться как советский семейный автомобиль.

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Используемое топливо в ВАЗ 2109	Бензин
Подача питания к мотору	Карбюратор	Распределенный впрыск
Цилиндр (его диаметр в мм)	82	82
Поршневой ход	71	71
Максимальный показатель сжатия	9.9	9.9
Вместительность топлива (объем двигателя), см 3	1499	1499
Мощность двигателя, кВт/об.мин	68/5600	78/5400
Крутящий момент – максимальное значение, Нм при об/мин	100 / 3400	116 / 3000
Стандарты бензина	АИ-92	АИ-95
Растраты на бензин при езде в городских условиях, л/100км	8.7	9.9
Развиваемая автомобилем скорость, км/ч	154	155
Разгон машины до скорости в 100 км/ч, с	14	13
Тип работы коробки передач	С ручным управлением
Уровни коробки передач	5 вперед, 1 назад
Емкость топливного бака	43	43

Данный мотор подходит для эксплуатации в автомобилях  ВАЗ 2108 и ВАЗ 2109.

Кузов и салон ВАЗ 21093

За годы выпуска модификации 21093 произошли некоторые изменения в дизайне при сохранении размеров кузова. Кузов девяносто третьей — пятидверный хэтчбек, обновились его передняя часть и радиатор, появилось короткое крыло. Габаритные и внутренние размеры моделей 2109 и 21093 совпадают до миллиметра. Салон авто 21093 пятиместный, но троим крупным мужчинам сзади поместиться трудно. Задний ряд сидений складывается, увеличивая объем багажника почти вдвое (с 330 л до 640 л).

Основные размеры авто «Лада 21093».

Параметр.	Величина.
Длина.	4006 мм.
Ширина.	1650 мм.
Высота.	1402 мм.
Передняя колея.	1400 мм.
Задняя колея.	1370 мм.
Колесная база.	2460 мм.
Дорожный просвет.	160 мм.
Размер шин.	175/70R13, 165/70R13.

Комплектация люкс имела улучшенную приборную панель с тахометром и бортовым компьютером, была возможность установки электрических стеклоподъемников и противоугонной системы. Для обивки салона и сидений предлагалось несколько вариантов: от самого непритязательного серого текстиля до цветных материалов более высокого качества. Салон девяносто третьей был удобным и практичным как для ежедневных поездок на работу, так и для относительно дальних путешествий с детьми.

Источники

• https://KiAuto.ru/avto-rossiya/obem-dvigatelya-vaz-2109-karbyurator.html
• https://avto-layn.ru/nashe-avto/vaz-21093-harakteristiki-dvigatelya.html
• https://TaxiVCredit.ru/avto-rossiya/vaz-21093-harakteristiki-dvigatelya.html
• https://lkard-lk.ru/avtolyubitelyu/vaz-21093-tehnicheskie-harakteristiki
• https://gil-service.ru/ts/vaz-21093.html
• https://mashinaa.ru/avtovaz/vaz-2109/5933-tehnicheskie-harakteristiki-na-vaz-2109-vse-harakteristiki.html
• https://avtika.ru/tehnicheskie-harakteristiki-dvigatelya-vaz-21093-karbyurator/
• https://7road.ru/sovety/vaz-2193.html
• http://expertVAZ.ru/2109/21093-tehnicheskie-harakteristiki.html

Мне нравитсяНе нравится

ВАЗ-21083, двигатель: технические характеристики

Легковой автомобиль ВАЗ-2108 появился в продаже в конце 1984 года. Машина являлась базовой моделью для целого семейства автомобилей с передним приводом под общим наименованием «Лада-Спутник». Конструкция являлась революционной для автомобильной промышленности СССР.

Общие сведения

Специально для нового семейства были разработаны двигатели моделей ВАЗ-21081 (1100 куб. см), 2108 (1300 куб. см) и 21083 (1500 куб. см). Первые годы машины оснащались моторами с объёмом двигателя 1100 и 1300 куб. см. Первая 54-сильная версия поставлялась на экспорт, внутри СССР такие машины почти не продавались. Основную массу автомобилей для внутреннего рынка оснащали 64-сильным мотором.

Все двигатели семейства имеют высокую степень унификации. Различия только в блоках цилиндров (три вида, имеют разный диаметр и высоту блока), головках блоков (два вида, с различным сечением газовых каналов), поршнях (два вида, диаметром 82 и 76 мм) и коленчатых валах (два вида, колена под разный ход поршня).

Освоение самого мощного 72-сильного варианта двигателя 21083 затянулось на несколько лет. Но именно этому варианту было суждено стать долгожителем и продержаться в модернизированном виде на конвейере до настоящего времени. Широко применяющийся на продукции Волжского автозавода 87-сильный мотор с объемом цилиндров 1,6 литра создан на основе двигателя 21083.

История

В 1984 году с конвейеров АвтоВАЗ сошел автомобиль, полностью отличавшийся от всех предыдущих моделей. Он получил заводское обозначение ВАЗ-2108.

ВАЗ-2108

Эту модель можно считать новой эрой АвтоВАЗа, поскольку 2108 во всем отличался от классических автомобилей этого производителя. Этому авто изначально присвоили и имя – «Спутник» (экспортные модели назывались по другому – «Samara»). Впоследствии отечественное имя не особо прижилось, но вместе с тем оно стало названием целого семейства автомобилей (состоящее всего из трех моделей), базой для которых выступил ВАЗ-2108. В народе же это авто получило свои прозвища – «Восьмерка» и «Зубило». На конвейере эта модель просуществовала до 2004 года, после чего ее заменила одна из моделей семейства 10-й серии.

В целом же, «Восьмерку» можно считать родоначальником всех выпускаемых сейчас автомобилей ВАЗ, поскольку в них используется концепция этой модели.

От любой классической модели ВАЗ-2108 отличалась абсолютно всем – кузовом, силовой установкой и ее расположением, трансмиссией. Мало того, этот автомобиль был создан практически «с нуля», и никаких узлов от предшественников в конструкции не задействовалось. Конечно, много чего было позаимствовано у зарубежных автопроизводителей, а в разработке этого авто принимали участие конструкторы других автомобильных компаний, в том числе и Porsche, но все же основная заслуга в создании отечественных конструкторов.

Поэтому стоит рассмотреть этот автомобиль подробнее, включая конструктивные особенности ВАЗ-2108, технические характеристики, виды силовых установок, трансмиссий, особенности кузова и массогабаритные размеры.

Технические характеристики

Благодаря малому весу хетчбека (915 кг) и небольшой длине (4006 мм) его можно было разогнать практически любым мотором своего времени. Двигатель 21083 имеет следующие технические характеристики:

• объем —1,5 литра;
• чугунные блокицилиндров;
• рядный тип двигателя;
• система питания представлена карбюратором;
• ход поршня равен 71 мм;
• мощность — 73 л.с.;
• 4 цилиндра (по 2 клапана на каждый);

Для двигателя 21083 подходит топливо АИ93. Мотор расходует в городе 7,9 л, на трассе — 7 л. На каждую 1000 км расходуется 50 г масла. Заливать в мотор стоит такие масла:

• 5W-30;
• 5W-40;
• 10W-40;
• 15W40.

Согласно заводским данным, ресурс агрегата составляет 125 тыс. км. В действительности он может достигать 250 тыс. км. Предшественником агрегата является мотор 1.3 л.

Возможности двигателя достаточно широки. Без потери ресурса мотора можно повысить мощность до 90 л.с. Если «выжимать» из двигателя весь потенциал, мощность можно поднять до 180 л.с.Мотор 1,5 л имеет модификацию с инжектором. Работает такой агрегат в связке и 5-ступенчатой коробкой передач.

Мотор 1,5 линжектором обладает мощностью 78 л.с. при 5400 об/мин. Использование двигателя с непосредственным впрыском позволило поднять динамические характеристики машины, а также повысить экономичность. Кроме того, существенно снизилось количество вредных выбросов.
