Как самостоятельно найти причину, почему не тухнет лампочка акб

Итак, причины, по которым горит лампочка аккумулятора

Первое, что нужно понимать, это то, что причина не обязательно связана с неисправностью генератора или его плохой производительностью, на деле причина может оказаться весьма банальной, легкоустранимой. Однако не стоит исключать и более печальных сценариев.

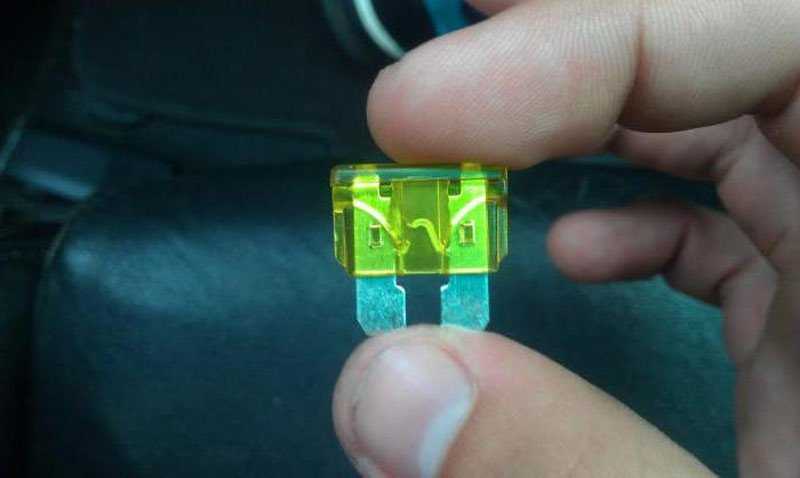

1. Предохранитель. В случае F16 или плохом контакте (окисление, перегорание, и т. д.). Данный предохранитель связан и с другими индикаторами панели приборов, поэтому в случае проблем с этим предохранителем, гореть будут и другие лампочки.

1. Обрыв «ноля». Разрыв в цепи «нулевого» провода приведет к перебоям питания комбинации приборов.

1. Клеммы аккумулятора. Проверьте состояние клемм, качество контакта, а также то, нет ли окисления на клеммах. Из-за таких «мелочей» вполне возможны проблемы с зарядкой батареи и как результат появление на панели соответствующего индикатора.

1. Замок зажигания. Неисправность замка зажигания, а точнее износ выключателя зажигания, нередко становится причиной непрерывного горения лампочки АКБ. Однако в данном случае индикатор аккумулятора тоже будет гореть не один.

1. Масса. Плохой контакт провода массы может привести к тому, что на панели загорится лампочка АКБ. Проверьте состояние контакта, в случае обнаружения проблем устраните их.

Один из первых шагов – проверка контактов генератора.

Инструменты для самостоятельной диагностики неисправностей

Чтобы осуществить диагностику и выявить причину проблемы, автовладельцу пригодятся:

• крестообразная и прямошлицевая отвёртки;
• контрольная лампа (12 вольт);
• мультиметр либо вольтметр;
• плоскогубцы и наждачная бумага (необходима для очистки окисленных контактов).

Инструменты для выявления неисправности: галерея

Наждачная бумага нужна, чтобы зачистить клеммы

С помощью вольтметра нужно определить, есть ли заряд

Плоскогубцы необходимы в процедуре зачистки клемм

Нужна лампа на 12 Вольт

Крестообразная отвёртка необходима для диагностики авто

Прямошлицевая отвёртка — незаменимый помощник автомобилиста

Полезные рекомендации

Чтобы ваш автомобиль не испытывал проблем с зарядкой батареи, воспользуйтесь следующими советами:

Не игнорируйте сигналы приборной панели автомобиля. В таком случае вы сможете решить проблему на начальной стадии ее развития. Регулярно осматривайте ремень генератора. От него напрямую зависит правильная работа всей электрики на борту. При наличии дефектов как можно скорее проводите его замену. Проверяйте напряжение от генератора на аккумулятор. Если заметили несоответствие – диагностируйте бортовую сеть

Периодически обращайте внимание на состояние клемм АКБ. Если заметили окисление – устраняйте этот дефект

Их можно обработать при помощи WD-40. Изолируйте генератор и аккумулятор от попадания воды, чтобы не случилось короткого замыкания. Мойку двигателя доверяйте профессионалам. В ремонте схемы зарядки аккумулятора не используйте дешевые запчасти.

Подводя итог, отметим, что аккумулятор – это наиболее важный элемент в электросети автомобиля. Поэтому следует производить своевременное обслуживание цепи зарядки и по необходимости менять необходимые детали. В таком случае вы обеспечите надлежащую систему работы. В статье мы рассказали вам об основных неисправностях, от которых может загореться лампа зарядки АКБ и что с этим делать. Надеемся, наши рекомендации помогут вам в решении рассматриваемой проблемы.

Как вам статья?

Мне нравится1Не нравится

Как работает индикация аккумулятора

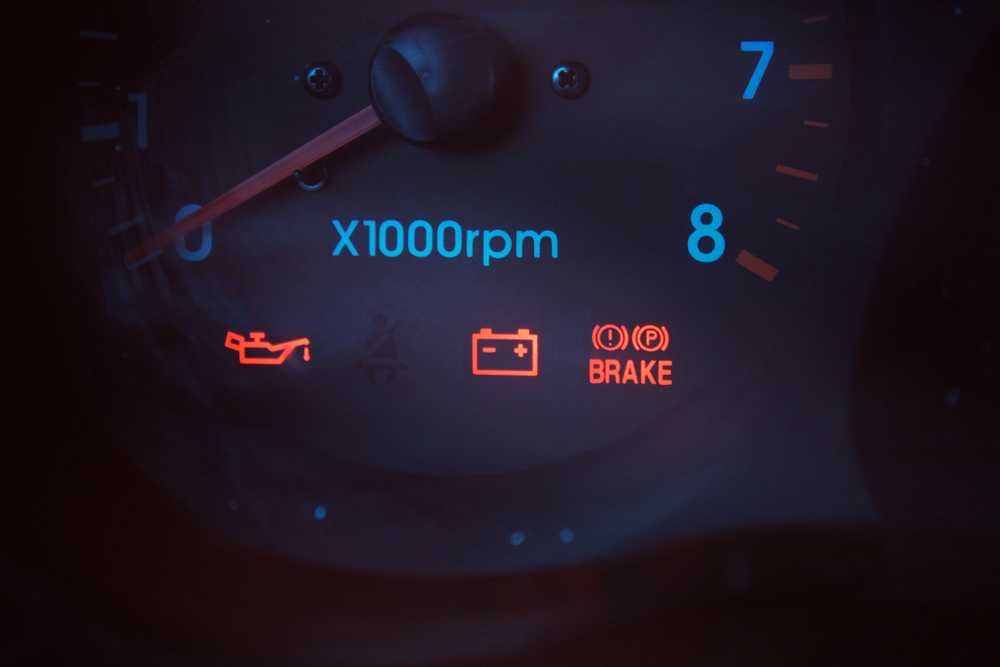

Итак, все мы знаем, что при включении зажигания зажигается сразу несколько контрольных лампочек, среди которых имеется и аккумуляторная. Лампа давления масла гаснет уже после того, как мотор начал работать и разгонять смазывающую жидкость по системе. А вот лампочка аккумулятора гаснет, как только двигатель завёлся и начал работать генератор.

Загорание лампочек – это непременная составляющая процедуры самодиагностики важных систем автомобиля, которая запускается при включении зажигания. Если диагностика не выявила нарушений в работе, лампочки вскоре гаснут. Так что если кратковременно загорелась лампочка аккумулятора при повороте ключа, это нормально – в это время аккумуляторная батарея отдает ток, а когда двигатель начинает работать, источником тока становится генератор, который часть своей нагрузки делегирует АКБ, подзаряжая её.

Но это упрощённое схематическое описание процесса, на самом деле всё намного сложнее и включает несколько промежуточных элементов. Опишем, как всё происходит.

При включении зажигания аккумулятор начинает генерировать ток, который поступает на плавкий предохранитель, а затем через несколько цепей – диоды, реле-регулятор, затем доходит до контактного кольца и дальше идёт на обмотку.

Как только ДВС начинает работать, на контактах лампы напряжение выравнивается, в результате чего лампочка гаснет, а ток начинает течь в обратном направлении, от генератора к батарее.

Таким образом, можно утверждать, что работа лампы аккумулятора зависит от функционирования генератора, причем один её контакт связан с клеммой генератора напрямую, а второй присоединён к описанной выше цепи, идущей от аккумуляторной батареи.

Почему загорается индикатор

Если машина работает штатно, значок аккумулятора горит красным только при запуске мотора, а спустя 1-2 секунды гаснет. Когда он продолжает гореть или внезапно загорается во время езды, значит, где-то есть неисправность.

Если на панели приборов горит лампочка аккумуляторной батареи (АКБ), значит, она не заряжается от генератора. Возможно, заряда нет совсем, или он меньше, чем разница потенциалов между клеммами батареи. Причина может крыться в генераторе, реле контроля, других элементах системы электропитания.

Когда на «торпеде» горит чек аккумулятора, следует понимать, что он не заряжается. Такое случается, если он старый или в нем что-то испортилось. Отсутствие зарядки говорит о понижении уровня электролита, окислении или грязи на контактирующих поверхностях.

На заметку!

Если индикатор АКБ горит при выключенном зажигании, ток к нему подается из этой системы. Скорее всего, проблема связана с системой сигнализации или замком зажигания.

Проблемы со стороны генератора

Если в машине на табло зажегся индикатор неисправности аккумулятора, нужно проверять генератор. Самые частые причины, с которыми сталкиваются автовладельцы:

1. Оборвался или ослаблен ремень привода. Информация об этом передается на бортовой компьютер специальным датчиком.
2. Износились токосъемные кольца или щетки генератора. Если износ незначительный, значок АКБ загорается при повышенном потреблении электроэнергии. Чтобы диагностировать такую неисправность, необходимо снять и разобрать генератор.
3. Не работает регулятор напряжения, отвечающий за поддержание заряда АКБ в требуемом диапазоне. Падение напряжения ниже минимума вызывает срабатывание индикатора. Если на батарею пойдет ток большей величины, может закипеть электролит.
4. Диодный мост – полупроводниковая схема, которая преобразует переменный ток генератора в постоянный, подаваемый на АКБ. Если он не работает, батарея не может заряжаться. При поломке выпрямителя индикатор горит нестабильно, периодически моргает.
5. Выход из строя подшипников генераторного шкива. Чаще всего это связано с изношенностью деталей или чрезмерным натяжением ремня. При этом наблюдается сильный люфт подшипника и проскальзывание ремня.
6. Оборвалась фаза обмотки. Подобное обычно случается с контактами на болтах. По мере эксплуатации авто болты могут откручиваться из-за вибраций.

Повреждение электропроводки

Непрекращающееся свечение контрольной лампы АКБ может быть вызвано повреждением электропроводки, обычно это выглядит как слабое горение индикатора. Так бывает из-за повреждения провода, соединяющего батарею с генератором. При дефекте изоляции самая малая нагрузка вызывает слабое свечение значка АКБ.

Горение индикатора вполнакала говорит о плохом контакте на регуляторе напряжения (на языке автолюбителей «шоколадка»). Причина нарушения коммутации – коррозия или иное повреждение.

На заметку!

Аккумулятор может не заряжаться из-за перегоревшего предохранителя (Ф-10 на 10 А). Чтобы устранить неисправность, достаточно поменять испорченный элемент.

Как устранить неисправность

Во время работы двигателя снять показатель напряжения на клеммах аккумулятора, который будет иметь значение 12В или ниже при проблемах подачи зарядки на аккумулятор. Хорошими показателями считаются 13.5—14.5В.

Вариант# 1

Батарея разряжена, двигатель работает, показания напряжения мультиметра на клеммах 12 В, лампочка аккумулятора горит без мерцания.

В этой ситуации зачищаем клеммы аккумулятора и провода высокого напряжения наждачкой с мелким зерном. Если ситуация не меняется, то замеряется напряжение на клемме “30” генератора. Для этого щупы прибора размещают соответственно на клемме и на массе.

Контакт клеммы 30 нужно зачистить, если показатели напряжения на ней больше чем на аккумуляторных клеммах. Стоит проверить целостность провода, идущего к ней, при признаках порчи — заменить.

Вариант# 2

Лампочка начинает мигать при дополнительной нагрузке (включенные фары). Это признак пониженного уровня заряда АКБ.

Это может быть вызвано следующим:

• ослаблением натяжки ремня генератора,
• люфтом подшипника генератора,
• нарушением работы диодного моста,
• нарушением целостности обмотки статора.

Работоспособность диодного моста можно проверить мультиметром при неработающем двигателе. При обнаружении пробоя необходимо заменить диод или мост полностью.

А также стоит проверить состояние щеток: их длину и состояние держателей. Щетки подлежат замене при износе до 5 и более мм и изношенные держатели.

Вариант# 3

Лампочка индикатора не светится и моргает, а зарядка на АКБ не поступает и не происходит срабатывание датчика. Это происходит, если перегорел предохранитель “F10”. Если после его замены ничего не изменится, то последовательно проверяются замок и реле зажигания.

Вариант# 4

Когда не идет зарядка АКБ при хорошо работающих световых приборах, лампочка индикатора АКБ не загорается после включения зажигания. Проверяем, не перегорела ли обмотка возбуждения генератора. Для этого клемму “61” генератора подключаем к кузову автомобиля. Загоревшаяся лампочка свидетельствует о перегорании обмотки.

Аналогичные признаки возникают при окислении контактов разъема. Их следует зачистить, после чего все нормализуется.

Может быть вариант перегорания лампы индикатора аккумуляторной батареи. Исключить его можно по работе остальных индикаторов. Для этого нужно сравнить их интенсивность горения с предыдущим периодом. Если ничего не изменилось, они работают с прежней интенсивностью и не мигают, значит, проблемы с индикатором АКБ.

Вариант# 5

Горение или мигание лампочки индикатора аккумулятора при перебоях или отсутствии зарядки возникает при:

• закисленных разъемах панели приборов,
• перебои в работе реле-регулятора.

Разъемы зачищают, а реле-регулятора запитывают и проверяют напряжение на щетках генератора. Нормальным показателем его является 12В, иначе требуется его замена.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

• Ослабление натяжения ремня на генератор, его износ или повреждение;
• перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
• поломка реле-регулятора, диодного моста, дополнительных диодов;
• появление обрыва в цепи возбуждения генератора;
• снижение качества контакта на клеммах АКБ или выводе генератора;
• износ щеток генератора;
• отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

• контрольную лампочку на двенадцать Вольт,
• две отвертки (с плоским и крестообразным жалом),
• мультиметр,
• пассатижи,
• ножик,
• для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

4. После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

5. При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Перечень возможных неисправностей

После того как мы выяснили, что зажигает индикатор разница напряжений, несложно будет составить список возможных причин отсутствия этой разницы:

• отсутствие зарядки либо величина заряда, меньше разницы потенциалов на выводах АКБ;
• неисправность реле контроля лампы АКБ;
• плохие контакты отдельных элементов цепи (подключение массы, клеммы аккумулятора, выводы аккумулятора, клеммы в монтажном блоке).

Генератор

Виной тому, что горит лампочка аккумулятора, могут быть следующие поломки генератора:

• слишком слабое натяжение либо обрыв ременного привода. Датчик гарантированно уведомит вас об этом;
• износ щеточного узла, токосъемных колец коллектора. В стадии зарождения лампочка на приборной панели будет загораться только при большом количестве включенных потребителей энергии. Для определения подобного дефекта генератор придется разобрать, иначе оценить состояние щеток невозможно;
• неисправность регулятора напряжения, который поддерживает величину зарядки в безопасном для бортовой сети диапазоне. Если регулятор не справляется с удержанием минимального напряжения, загорается датчик АКБ. В случае чрезмерно большого тока может наблюдаться быстрый выход из строя АКБ, иногда даже закипание. Для проверки своими руками вам потребуется источник питания с возможностью изменения напряжения. К примеру, лабораторный блок питания;
• обрыв обмотки возбуждения. Для определения нужно «прозвонить» обмотку;
• некорректная работа диодного моста. В таком случае значок АКБ может мигать. Проверка осуществляется мультиметром в режиме замера сопротивления. Если диоды «пробиты», мост необходимо заменить.

https://youtube.com/watch?v=bU2QeOYAomA

Диагностика

Если на панели горит лампочка аккумулятора, первым делом стоит проверить величину зарядки. Для этого используется мультиметр в режиме измерения постоянного тока – DCV (правила пользования мультиметром). Двигатель должен работать на холостых оборотах, включите максимально возможное количество потребителей. Показатели напряжения не должны быть ниже 13,4 Вт. В ином случае загорится соответствующий значок. Без включенных потребительным нормальным считается значение 14-14,2 Вт.

Реле контроля лампы АКБ

В некоторых авто в цепи может присутствовать специальное реле, отвечающее за датчик зарядки АКБ. К примеру, Ваз классической модели имеет нормально замкнутое реле контроля (значок горит), которое размыкает контакты лишь после подачи напряжения от генератора.

Плохой контакт

Очень часто водители недооценивают важность хорошего контакта внутри электрической цепи. А ведь это очень важный показатель, который может стать причиной просадки напряжения

При падении напряжения датчик будет сигнализировать о нехватке зарядки, хотя генератор при этом будет в полной исправности. Для очистки контактов используйте наждачную бумагу либо надфиль.

Что делать, если поломка застала в пути

Если индикатор на приборной панели загорелся вдали от дома, а мультиметра для проверки величины напряжения у вас собой не оказалось, руководствуйтесь следующими советами:

• направьтесь в магазин автотоваров либо радиоточку, если таковые есть вблизи вашего месторасположения, дабы одолжить мультиметр;
• если замеры произвести не удается, оставьте включенными лишь самые необходимые электроприборы (фары головного света, дворники). Уменьшите яркость подсветки приборов.

Если ваш АКБ еще «живой», то автомобиль сможет преодолеть до 150 километров.

Диагностика и ремонт

Устранить причину ситуации, когда горит лампа аккумулятора, можно только после проведения тщательной диагностики всего оборудования. Выполнить эту процедуру можно при помощи универсального мультиметра или простого тестера, но лучше под рукой иметь именно мультиметр, способный измерять не только напряжение, но также сопротивление цепей и разъемных соединений. Диагностика выполняется в несколько этапов:

1. Сначала измеряют напряжение на АКБ в нормальном состоянии, двигатель остановлен.
2. Запускают ДВС и измеряют его на холостом ходу и на перегазовке.
3. Если напряжения нет или оно слишком мало, нужно отключить генератор и прозвонить его сервисную обмотку и якорь, для этого потребуется снять щеточный механизм с модулем.
4. Снять генератор и проверить его на стенде.
5. Если проблема в соединениях и проводах, то их нужно заменить, а контакты зачистить и обработать контактной смазкой.

Конкретный перечень работ зависит от выявленной неисправности.

Загорается лампочка аккумулятора из-за щеток генератора

Также причиной, почему светится лампочка аккумулятора, могут стать изношенные щетки. Они изготовлены из углерода для того, чтобы при вращении не истирался якорь. Со временем работы углеродный материал истирается до основания, и они перестают контачить. В результате этого подсвечивается значок аккумулятора на приборной панели. Ремонт этой поломки достаточно просто, даже не потребуется снимать генератор. Извлечь щетки с модулем стабилизатором можно без снятия агрегата, но усложняется процесс проверки токосъемных колец. Из-за них также может быть ситуация, когда горит индикатор аккумулятора и не тухнет.

Горит лампа аккумулятора из-за регулятора напряжения

В схеме зарядки АКБ имеется такой компонент, как регулятор напряжения. Он может быть интегрирован вместе со щетками или стоять отдельно справа под капотом на боковой стенке. Конкретное место расположения зависит от модели автомобиля. Отремонтировать его не представляется возможным, потому что устройство будет в герметичном залитом эпоксидной смолой корпусе. Поэтому, если горит аккумулятор на панели, то меняйте регулятор.

Горит чек аккумулятора из-за диодного моста

В конструкции генератора имеется диодный мост, из-за которого также иногда горит значок аккумулятора на панели. Так как он находится внутри узла, то генератор придется демонтировать для разборки и ремонта. Часто светится значок аккумулятора из-за обрыва одной из ног, реже по причине выхода из строя одного из выпрямительных вентилей. Сложность состоит в том, что они приварены контактной сваркой.

Почему горит лампочка аккумулятора из-за неисправности подшипников

Чтобы в бортовой сети сформировалось стабильное напряжение более 14.3 В, генератор должен раскрутить свой вал до номинальной скорости в 6000 об/мин. Именно при таких условиях вырабатывается достаточное количество энергии. Подшипники вполне могут стать причиной того, что горит лампочка зарядки АКБ, так как они могут тормозить вращение, создавая сопротивление потоку и перегревая обмотки генератора. В результате длительной работы в таком режиме подшипники и вовсе могут заклинить. Тогда не только загорелся аккумулятор на панели, но могут быть повреждены цепи питания.

Тускло горит лампа зарядки аккумулятора из-за плохого контакта на генераторе

Если загорается значок аккумулятора во время движения и горит тусклым свечением, то это говорит о плохом контакте на месте присоединения провода на генераторе. Часто это место подвергается коррозии, которая проникает между клеммами и становится сопротивлением. Если клемма не зажата, то во время работы ДВС моргает лампочка зарядки аккумулятора. Нужно открутить контакты, очистить от окислов и смазать контактной смазкой. Затем установить на место и хорошо зажать.

Обрыв цепи генератора

Не стоит исключать из числа причин, когда горит лампа АКБ, обрыв цепи питания генератора. Она сообщает нам о том, что нет бортового напряжения, соответственно, оно не доходит и имеется определенная поломка. Проверить целостность можно тестером, прозвонив участок провода в режиме сопротивления. Чаще всего обрыв происходит в местах соединения, на клеммах и в месте, где массовый провод соединен с минусом АКБ на ДВС.

Аккумулятор горит красным из-за плохого контакта

Основной проблемой, почему на приборной панели горит значок аккумулятора, является плохой контакт. Именно поэтому рекомендуется регулярно проверять все цепи и производить профилактику всех соединений. Клеммы и разъемы рекомендуется смазывать контактной смазкой, чтобы защитить их от коррозии и дальнейшего разрушения.

Проверка генератора и устранение проблем

Узнать, работает ли генератор, помогает простой и проверенный способ, издавна используемый автомобилистами:

1. Запустите мотор и подайте нагрузку на АКБ, включив фары или обогрев стекла.
2. Снимите клемму «–». Для этого понадобится ключ на 10.
3. Если после снятия клеммы ничего не изменилось, двигатель работает без перебоев, фары не тухнут, с генератором все в порядке.
4. Если фары потухли, а двигатель «заглох», в авто неисправен генератор.

Щетки

Для проверки работы щеток нужно снять и разобрать генератор, затем извлечь щетки и визуально оценить их состояние. Если они изношены, на поверхности будут видны следы искрения. В этом случае придется заменить весь узел.

Регулятор напряжения

Этот элемент ломается вследствие короткого замыкания в цепи. Его также можно повредить механически или подключить неправильно.

Проверка:

1. Установите предел на мультиметре 20 В.
2. Замерьте напряжение на клеммах при работающем двигателе в режиме холостого хода (1-1,5 тыс. об/мин). В норме тестер покажет 13,2-14 В.
3. Добавьте оборотов до 2-2,5 тыс. об/мин. Показатель должен возрасти до 13,6-14,2 В. При увеличении оборотов до 3,5 тыс. об/мин U должно держаться не выше 14,5 В.

Если значения замеров будут существенно отличаться от нормы, самая вероятная причина – неисправность регулятора.

Диодный мост

Для проверки диодного моста достаточно мультиметра. В качестве примера — порядок тестирования генератора 37.3701, который устанавливали на отечественных «восьмерках» и «девятках».

Проверьте мультиметром, нет ли в цепи короткого замыкания:

1. Включите режим омметра.
2. Одним щупом прибора дотроньтесь до вывода 30, другим – до корпуса генератора.
3. Исправный мост выдаст значение сопротивления, приближающееся к бесконечности.

Следующий шаг – проверка исправности диодов, не «пробиты» ли они. Порядок проверки «+» диодов:

1. Поместите первый щуп на вывод 30, второй – на любой из болтов, которыми крепится диодный мост.
2. При исправных диодах сопротивление приближается к бесконечности.

Чтобы проверить отрицательные диоды, щупы размещаются иначе: первый – на болт, второй – к корпусу генератора. При исправных полупроводниках напряжение также будет близко к бесконечности.

Чтобы завершить проверку моста, необходимо исследовать дополнительные диоды. Для этого первый щуп помещают к выводу 61, второй – к одному из крепежных болтов моста. Если диоды исправны, омметр покажет стремление к бесконечности.

Обнаружив неисправность диодных элементов, их просто заменяют новыми. Если повреждена пайка, достаточно перепаять диод.

На заметку!

Диодные мосты в генераторах всех марок проверяются одинаково, меняется только нумерация контактов.

Подшипники

Неисправный подшипник вызывает разбалансировку шкива. Об этом легко догадаться по истиранию ремня, которое приводит к его ускоренному износу. Второй возможный признак поломки подшипника – подклинивание или остановка вала генератора. Решают проблему заменой подшипника или всего шкива. При люфте подшипника появляется стук в генераторе.

Контакты

Проведите визуальную ревизию положительного вывода генератора. Если на нем присутствуют загрязнения, пыль, масляные потеки, следы коррозии, зачистите поверхность. Затем то же самое проделайте с «массой». Смажьте контакты защитным составом.

Если поврежден провод, соединяющий генератор и АКБ, его заменяют новым. Одновременно чистят все клеммы. Если окислились щетки генератора, их также очищают. Но так, чтобы графитовая пыль не попала на остальные элементы генератора.

Обрыв цепи

Если оборвана одна из фаз генератора, для проверки придется сначала демонтировать его. Дальнейший порядок диагностики таков:

1. Проверьте болтовые крепления, соединяющие выводы фаз с диодным мостом. Как правило, на одном из контактов обнаруживаются следы коррозии, плохая затяжка болта или грязь. Исправьте поврежденный контакт, а заодно сделайте профилактику всех остальных. Если оборван провод, замените его. При повреждении проводов обмотки, возможно, придется заменить генератор.
2. Проверьте обмотку статора, нет ли на ней потемневших витков. Осмотрите изоляцию проводов и измерьте мультиметром ее сопротивление. Если обнаружите на изоляции темные пятна, значит, генератор изношен, надо перематывать обмотку. После ремонта генератора проблема должна быть устранена.

Горящий индикатор аккумулятора при нормально идущей зарядке может сигнализировать о разных неисправностях в автомобиле. Чтобы найти и устранить причину, необходимо провести комплексную диагностику самостоятельно или обратиться на СТО.

Как устранить неполадки

Первое, что необходимо сделать, если на панели приборов горит лампа АКБ, – измерить напряжение на его клеммах. Если всё нормально, измеренное прибором напряжение должно оставаться в границах 13,5-14,3 В. О проблемах с подзарядкой будут свидетельствовать значения порядка 12 В.

Чтобы самостоятельно устранить неисправность, нам потребуется следующий набор инструментов:

• две отвёртки, с крестообразным наконечником и обычную плоскую;
• мультиметр;
• двенадцативольтовую лампу
• нож;
• плоскогубцы;
• наждачная бумага средней зернистости.

Алгоритм ремонта

Рассмотрим случай, когда лампочка аккумулятора не горит, значения штатного вольтметра в пределах нормы, но на клеммах АКБ напряжение всего 12 В, а сам аккумулятор почти разряжен.

Пробуем зачистить клеммы аккумулятора и подтянуть их. Если это не помогло, измеряем напряжение на самом генераторе (клемма «30»), замыкая второй контакт мультиметра на массу. Если полученное значение будет превышать то, которое получено на АКБ, стоит зачистить наждачкой эту клемму. Возможно, причина кроется в обрыве провода от генератора к батарее.

Случай №2. На приборке индикатор не горит, на аккумуляторе напряжение в норме (порядка 14 В), но он севший. Если на работающем моторе включить мощную нагрузку (фары), а стрелка заряда батареи при этом устанавливается в нулевое или близкое к нулю положение, можно говорить о том, что ослаб ремень генератора. Его следует натянуть, а при наличии дефектов – заменить. Если ремень не виноват, следует искать причину в других местах: проверить на обрыв статорную обмотку или на пробой диодный мост. Неисправный мост заменяем. При износе генераторных щёток тщательно измерьте их длину – результат менее 5 мм. говорит о необходимости замены щёток.

Случай №3. При повороте ключа индикатор аккумулятора не горит, заряд АКБ отсутствует. Возможная причина – перегоревший предохранитель (на разных моделях он имеет разный номинал, чаще всего – 10 А). Если после замены предохранителя проблема осталась, ищем причину неисправности в замке или реле зажигания.

Случай №4. В результате включения зажигания индикатор АКБ не горит, заряд батареи отсутствует, но все остальные приборы функционируют исправно. Первое, что нужно сделать, – подключить провод генератора, идущий от клеммы под номером 61, к массе. Если лампа при этом загорится, скорее всего, имеется обрыв в обмотке возбуждения. Возможно также ослабление контакта. Если после зачистки проблема не исчезла – проверьте саму лампу, он тоже иногда перегорает.

Случай №5. После включения зажигания индикатор горит и не гаснет после начала работы генератора (возможно мигание в процессе работы двигателя). В таких случаях виновником может оказаться слабый контакт на разъёме приборки. Если с этим всё в порядке, проверьте реле-регулятор, запитав его 12 вольтами, например, с АКБ. Если мультиметр показал меньшее значение, реле неисправно и подлежит замене.
