Механическая коробка передач (мкпп) и ее предназначение

Предыстория…

Как мы уже говорили в предыдущей статье «Коробка переключения передач», главной особенностью двигателя внутреннего сгорания является то, что нужную рабочую мощность они способны развивать лишь при небольшом диапазоне частот. Именно поэтому, для изменения крутящего момента двигателя обязательно необходимо использование специального механизма.

Самое интересное заключается в том, кому принадлежит идея изобретения этого механизма. По общеизвестным данным, до создания этого устройства, первым додумался Карл Бенц, получивший в 1886 году патент на автомобиль. Через пару лет, его жена, Берта, вместе с сыновьями, тайно отправилась к своей матери, которая жила, без малого, в 80 километрах от них. Множество хлопот Берте вызвали несовершенства конструкции этого автомобиля. Маломощность автомобиля являлась главным его недостатком. Дело даже доходило до абсурда, ведь Берте с пассажирами приходилось толкать автомобиль с 0,8-сильным двигателем под горку самостоятельно. Даже и речи нет об удобстве. Помимо малой мощности, автомобиль страдал и быстроизнашивающимися кожаными тормозными механизмами. В результате, после этой поездки, Карл Бенц установил на автомобиль дополнительную передачу.

Превью — увеличение по клику.

По нынешним меркам, первое устройство имело очень примитивную конструкцию. Оно состояло всего из двух шкивов разного диаметра, которые были расположены на ведущей оси и соединены с валом двигателя ремнем. При необходимости, с помощью рычагов, ремень переставлялся с одного шкива на другой. В результате, даже такой простой механизм, позволял регулировать крутящий момент на ведущих колесах. При вращении большого колесного шкива, меньшим шкивом, расположенным на валу мотора, крутящий момент двигателя увеличивался. Это соединение использовалось для того, чтобы тронуться с места. Когда же диаметр шкива на оси был меньше, чем на валу двигателя, то угловая скорость колес возрастала, а усилие двигателя уменьшалось. Немного позже, ремень был заменен на более износостойкую цепь, а вместо шкивов использовали звездочки. Наверное, такой механизм известен всем, ну, по крайней мере тем, кто хоть раз катался на велосипеде.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

• Блокировочное кольцо.
• Ступица.
• Шестерня, имеющая фрикционный конус.
• Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 0 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

• Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
• При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
• Кольцо прокручивается и блокирует последующее движение муфты.
• За счет трения, обороты вала и шестерни выравниваются.
• Муфта зацепляет вал и шестерню КПП.
• Передается крутящий момент от маховика ДВС.

Назначение МКПП

Механическая КПП предназначена для изменения крутящего момента. Своим названием она обязана механическому способу переключения скоростей (передач). Эта коробка по классификации относится к ступенчатым, так как изменения происходят по ступеням. А ступенью, в свою очередь, обозначается пара шестерней. Каждая такая пара имеет свое передаточное число.

Для механической коробки передач характерно следующее количество ступеней:

• 4-ступенчатая МКПП
• 5-ступенчатая МКПП
• 6-ступенчатая МКПП
• выше.

Широкое распространение получила 5-ступенчатая КПП, которая установлена почти на все ВАЗы, даже на тюнингованных ВАЗ 2109 также стоит механика. Каждая механическая КПП имеет свою конструкцию. Наиболее широко распространены двух- и трехвальная КПП. Последняя чаще всего используется в заднеприводных машинах, а первая – на переднеприводных коробках. Каждая из них имеет существенные отличия.

Устройство и принцип действия трехвальной МКПП

В своем составе такая МКПП имеет следующие составляющие. Это ведущий вал и его шестерня, промежуточный вал и его шестерни, ведомы вал и его шестерни, синхронизатор коробки передач, механизм для реализации переключения и корпус.

Эта коробка передач работает следующим образом. При нейтральном положении рычага передача крутящего момента не происходит. Как только рычаг начинают перемещать, то начинает двигаться и муфта синхронизатора. Синхронизатор КПП позволяет синхронизировать скорости ведомого вала и его шестерни. Как только достигается нужное значение, то зубцы муфты и шестерни сцепляются и замирают.

Начинается передача крутящего момента на двигатель, а затем от него на ведущие колеса авто. При этом передаточное число равно заданному числу. Такая коробка может также реализовывать задний ход. Это достигается путем использования промежуточного вала и его шестерни, движение которых происходит в обратную сторону. Эта шестерня имеет отдельную ось.

Устройство и принцип действия двухвальной МКПП

Данная коробка передач имеет следующую конструкцию. Она состоит из таких элементов, как ведущий вал и шестерня, ведомый вал и шестерня, муфта синхронизатора, дифференциал и главная передача, а также корпуса и механизма для реализации переключения.

Принцип работы механической коробки передач несложен и во многих чертах похож на работу трехвальной коробки передач. Отличительной же чертой является работа механизма по реализации переключения передач. Рычаг при такой коробке может двигаться вдоль и поперек. Когда рычаг начинает двигаться поперек, то усилие переходит на трос. А он передает действие на трос по выбору нужной передачи. Происходит поворот вокруг оси и выбор заданной передачи.

Если затем происходит движение рычага вдоль, то усилие переходит на трос передач и далее на рычаг передач. Этот рычаг перемещает шток по горизонтали, и соответствующая вилка перемещает нужную муфту синхронизатора. Муфта, в свою очередь, блокирует движение шестерней. Таким образом, происходит передача крутящего момента через двигатель на ведущие колеса автомобиля.

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

• Ведущий (он же первичный).
• Ведомый (иное название – вторичный).
• Промежуточный.

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

• Рычага.
• Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

• Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
• Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
• Шестерня вторичного вала МКПП блокируется.
• Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.

https://youtube.com/watch?v=Bb7leiitIo4

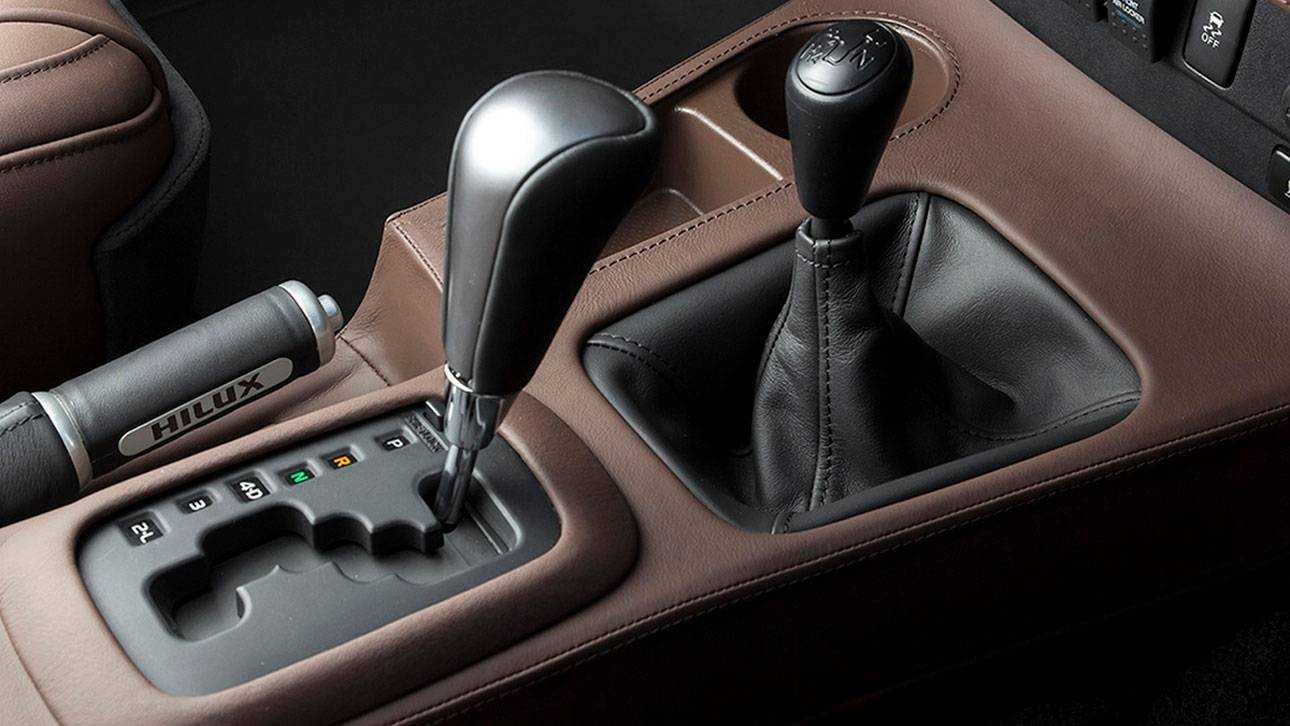

Классификация видов КПП

Опытные автомобилисты привыкли классифицировать коробки переключения передач по нескольким признакам. К ним можно отнести:

• Вариант передачи оттока мощности (механические КПП, планетарные, с соосными валами, вариатор, гидромеханические);
• Количество валов (двухвальные, трехвальные, многовальные с различным числом зацеплений);
• По способу управления (автоматические, роботизированная, ручное включение).

Самая распространенная классификация разделяет КПП по принципу действия:

1. Механические КПП. Прославились высоким КПД при минимальном весе. Считается, что механическая коробка обеспечивает лучший динамичный разгон транспортного средства при относительно экономичном расходе топлива.
2. Автоматические. Отличаются простотой в эксплуатации. Тем не менее отмечается, что во многих случаях увеличивают расход топлива автомобиля и неспешно переключают передачи.

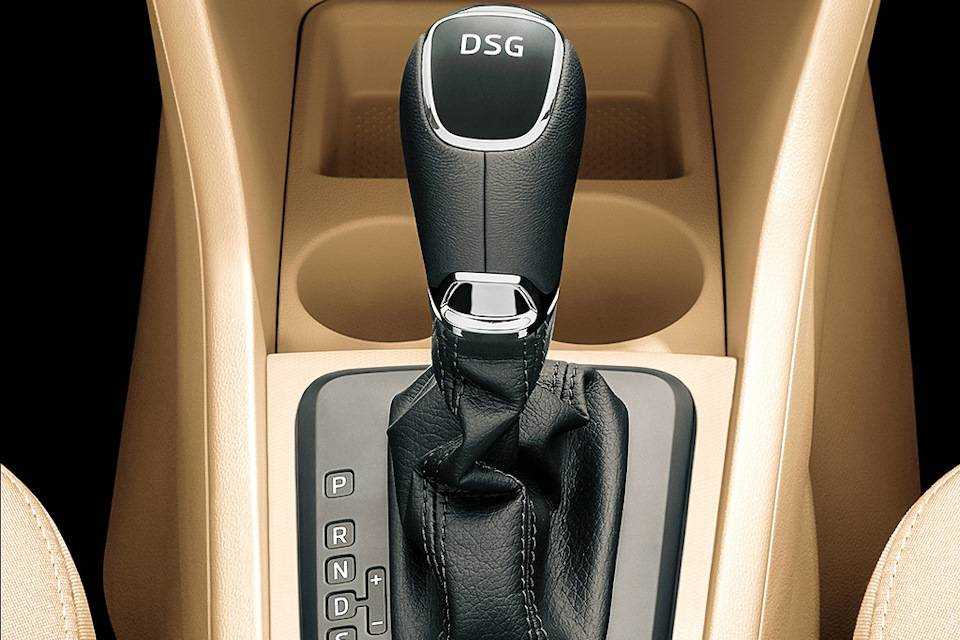

3. Роботизированные КПП. Являются симбиозом механики и автомата. Если простым языком, то роботизированная коробка очень схожа с механической КПП, но с электронным управлением работы сцепления. Отзывы говорят, что подобный вариант значительно уступает автоматической коробке.
4. Вариаторы или бесступенчатые КПП. Относительно новый тип коробки передач, отличается непосредственным отсутствием передач. Передаточное число в вариаторе меняется плавно, без динамичных ступеней. На сегодняшний день вариаторы только приобретают широкое распространение, поскольку особенности конструкции бесступенчатых КПП не совершенны. Во многих случаях ремень передачи не способен выдержать мощность двигателей современных автомобилей, что быстро выводит систему из строя.

Признаки неисправностей

Зная устройство МКПП, водитель сможет диагностировать неполадки самостоятельно. Признаками неисправностей являются посторонние шумы, стуки и звуки. К ним также относят наличие масляных подтеков и трещины кузова.

Во время езды водитель может заметить, что коробка передач переключается трудно, с небольшими «провалами». Все это говорит о том, что водитель пренебрегает техобслуживанием, либо о том, что детали максимально изношены и требуют замены.

Рассмотрим самые популярные виды неисправностей «механики»:

 Возникновение шума в момент, когда авто стоит на «нейтралке». Неприятные скрипы появляются, как правило, из-за низкого уровня жидкости или его отсутствия в КП. Также возможно залито некачественное трансмиссионное масло. Оставшийся скрежет после проверки уровня масла говорит о том, что произошел износ деталей.

 Во время работы двигателя слышится сильный скрежет независимо от того, какая передача стоит. Проблема, скорее всего, заключается в том же — износе деталей. В этой ситуации нужно направить машину на технический осмотр. Иногда водителям «диагностируют» несоосность двигателя со сцеплением.

 Уровень шума усиливается на какой-либо одной передаче. Если это не износ, значит, причина кроется в поломке зубьев синхронизатора.

 При переключении передач чувствуются «торможение». Возможно, дело в поломке синхронизатора. Однако перед тем, как начать разбираться с этим, нужно осмотреть тросик привода, корзину, диск сцепления и рычаг.

 Самой распространенной поломкой «механики» является подтекание масла. Эта проблема кроется в износе уплотнителей, неправильном прилегании поддона или засорении дыхательного клапана.

Минимизировать поломки механической КП можно. Во-первых, стоит почаще проводить техосмотр, и не игнорировать любые звуки и хрусты. Во-вторых, при обнаружении неполадок сразу переходить к устранению. Любые поломки опасны для жизни водителя.

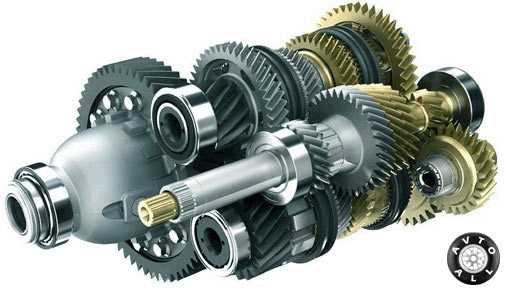

Устройство механической коробки передач

Стоит понимать, что сама по себе любая коробка передач не сможет функционировать отдельно от других, не менее важных узлов автомобиля. Одним из них является сцепление. Данный узел осуществляет разъединение мотора и трансмиссии в требуемый момент времени

Это позволяет осуществлять переключение передач без последствий для автомобиля при сохранении оборотов двигателя.Наличие сцепление и необходимость его применения обусловлена тем, что МКПП пропускает через свои шестерни большой по значению крутящий момент.Так же важно знать, что любая коробка передач при условии классической конструкции имеет оси валов, на которые нанизаны зубчатые шестеренки. О них мы упоминали ранее

Корпус при этом обычно называют «картером». А самыми распространенными компоновками являются трех- и двухвальные.

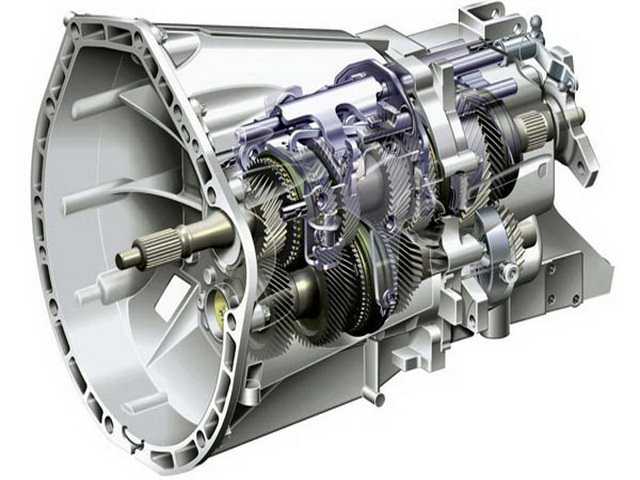

устройство МКПП

В первых расположены:

• ведущий вал;
• промежуточный вал;
• ведомый вал.

Ведущий вал обычно соединяется со сцеплением, а уже по нему осуществляются перемещения особого диска (его называют диском сцепления)

Далее вращение уходит к промежуточному валу, который крепко соединен с шестеренкой первичного вала.При рассмотрении конструктивных особенностей МКПП следует брать во внимание особое расположение ведомого вала. Часто он соосен с ведущей осью, и соединены они посредством подшипника, что находится внутри ведущего вала

Такое устройство обеспечивает независимость их вращений. Блоки шестерней с ведомого вала не зафиксированы, а сами шестерни ограничены специальными муфтами. Они так же могут смещаться по оси.При включенной нейтральной передаче обеспечивается свободное вращение шестеренок. Тогда муфты приобретают разомкнутое положение. После того, как водителем выжато сцепление, а передача переключена, скажем, на первую, специальная вилка в КП переместит муфту таким образом, что она зацепится за требуемую пару шестеренок. Так осуществляется передача вращения и усилия, направленного от двигателя.

Устройство механической коробки передач

От ведомой оси происходит передача крутящих моментов и оборотов двигателя посредством карданного вала (в случае с задним приводом) на ведущие колеса. В момент зацепления синхронизатором ведущего и ведомого вала при условии, что шестерни не участвуют в процессе, достигается наивысший коэффициент полезного действия.Для осуществления движения назад механика оснащена «паразитной» шестеренкой, приводя в действие которую водитель может сменить путь вращения на обратный.Многие из коробок передач механического типа снабжены косозубыми шестернями. Это обусловлено их способностью справляться с большими усилиями и при этом создавать меньше механического шума.Что касается 2-вальной КП, там точно так же предусматривается соединение ведущего вала со сцеплением. Разницей между двуосной и трехосной является наличие блока шестерней на ведущем валу. Ну и, конечно же, отсутствие промежуточного вала.На ведомой оси находится жестко закрепленная шестерня главной передачи. Другие из шестерней оснащены синхронизационными муфтами.

Такое устройство и принцип работы очень похожи с трехосной версией МКПП.Стоит отметить, что двухвальные механические коробки передач обладают большим коэффициентом полезного действия, но из-за особенностей своей конструкции и связанного с этим ограничения на допустимо возможное повышение передаточного числа используются только в легковых автомобилях.Также важным элементом в конструкции механических коробок переключения передач являются синхронизаторы.

Подробнее о МКПП

Ранее, когда первые образцы таких КП ими не оснащались, водителям приходилось осуществлять двойной выжим для равнения окружных скоростей шестерней. С появлением синхронизаторов эта необходимость исчезла.Следует отметить, что синхронизаторы не применяются для коробок передач с большим их числом (когда речь идет, скажем, о 18 ступенях), ведь с технической точки зрения комплектации такого формата просто невозможна. Так же для увеличения скорости переключения передач синхронизаторы не применяются при конструировании спорткаров.Синхронизаторы функционируют таким образом: когда управляющий переключает передачи, муфта смещается к нужной шестерне. Усилия поступают на блокировочное кольцо муфты, и при имеющейся силе трения поверхности зубьев начинают своё взаимодействие.Механическая коробка передач принцип работы имеет, как мы выяснили, доступный и ясный. Рассмотрим теперь вопросы, касающиеся переключение передач.

Предназначение коробки передач

Почему у автопроизводителей возникла необходимость во внедрении коробки переключения передач? Потому, что любой двигатель внутреннего сгорания любого автомобиля способен работать только в каком-то ограниченном, и довольно небольшом, диапазоне оборотов. А частота обращения колёс – от трогания с места до езды на больших скоростях – происходит в гораздо более обширном диапазоне. И не представляется возможным выбрать какое-то одно универсальное передаточное число, которое бы обеспечило весь этот диапазон, с одновременным разумным использованием диапазона оборотов двигателя.

Для трогания с места и поступательного разгона автомобиля, а также при его движении по бездорожью,требуется затратить более значительную работу в физическом смысле, то есть подать на его колёса большую мощность. То есть, при небольшой скорости нужны высокие обороты двигателя.

Наоборот, при равномерном движении разогнавшегося автомобиля по ровной дороге его скорость высока, а большой мощности и высоких оборотов двигателя уже не требуется – чтобы поддерживать нужную скорость, достаточно и малой мощности, и низких оборотов. При повышении скорости растёт и аэродинамическое сопротивление движению двигателя, что требует высоких оборотов и более значительных затрат мощности. То же самое – при движении в гору, требуется увеличить силу тяги.

Отсюда возникает необходимость в передаче вращения с двигателя на колёса с определённым передаточным числом, которое можно было бы изменять в зависимости от условий езды. В этом один из пионеров мирового автопрома – немецкий инженер Карл Бенц убедился в первой же длительной (на 80 км) поездке на автомашине собственной конструкции.

Трехвальная МКПП

В коробках этого типа применяется три вала: ведущий, промежуточный и ведомый.

Ведущий вал выходит из корпуса коробки, для соединения своими шлицами с диском сцепления и применяется для передачи крутящего момента на вал промежуточный.

Промежуточный вал располагается параллельно ведущему и соединен с ним при помощи шестерни, которая жестко установлена на ведущем валу. На промежуточном валу так же находится блок шестерен.

Вилки переключения находятся в корпусе механической коробки передач, шарнирно связаны с рычагом переключения передач и предназначены для перемещения муфт синхронизаторов вдоль ведущего и ведомого вала.

Корпус МКПП выполнен из легкого металла, предназначен для крепления внутри всего механизма переключения и заливки смазывающего вещества, обычно это трансмиссионное масло. В старых советских версиях коробок передач применялся нигрол.

Рычаг переключения передачи может находиться непосредственно в коробке передач, или смонтированным на кузове автомобиля. В этом случае применяется дистанционное управление с помощью тросов или рычагов на шарнирах. Механизм дистанционного переключения передач в народе именуется «кулиса».

Для передачи «задний ход» вводится дополнительная шестерня, которая располагается на отдельном валу и включается между промежуточным валом и ведомым, тем самым обеспечивая реверсное вращение ведомого вала. В МКПП применяются косозубые шестерни , благодаря чему происходит «мягкое» включение передач.

Коробка передач Ecosplit состоит из четырехступенчатого редуктора с интегрированной передачей заднего хода. На выходе первичного вала установлен планетарный редуктор – демультипликатор, а на входе — делитель передач, который состоит из дополнительной пары шестерен на первичном и промежуточном валах.

Делитель состоит из двух пар шестерён К1 и К2 , имеющих разное передаточное отношение. Это позволяет расширить диапазон передаточных отношений коробки, чтобы водитель мог выбрать подходящий режим работы для любых дорожных условий. Переключение происходит через синхронизатор подачей воздуха под давлением. Для переключения водителю необходимо изменить положение специального переключателя на рычаге КПП и нажать на педаль сцепления.

Демультипликатор представляет собой планетарный редуктор, установленный на вторичный вал со стороны солнечной шестерни, а водило прямо соединено с выходным валом коробки. Мультипликатор служит для увеличения крутящего момента. Когда он включен, это означает, что коробка работает в пониженном диапазоне (L) и крутящий момент увеличен. Когда демультипликатор не используется, коробка работает в повышенном диапазоне (S) и крутящий момент остаётся без изменений.

В общем случае переключение между диапазонами демультипликатора происходит автоматически при перемещении рычага КПП с 4-й на 5-ю передачу и наоборот. Существуют и иные схемы реализации переключения передач.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

1. Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
2. Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
3. Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

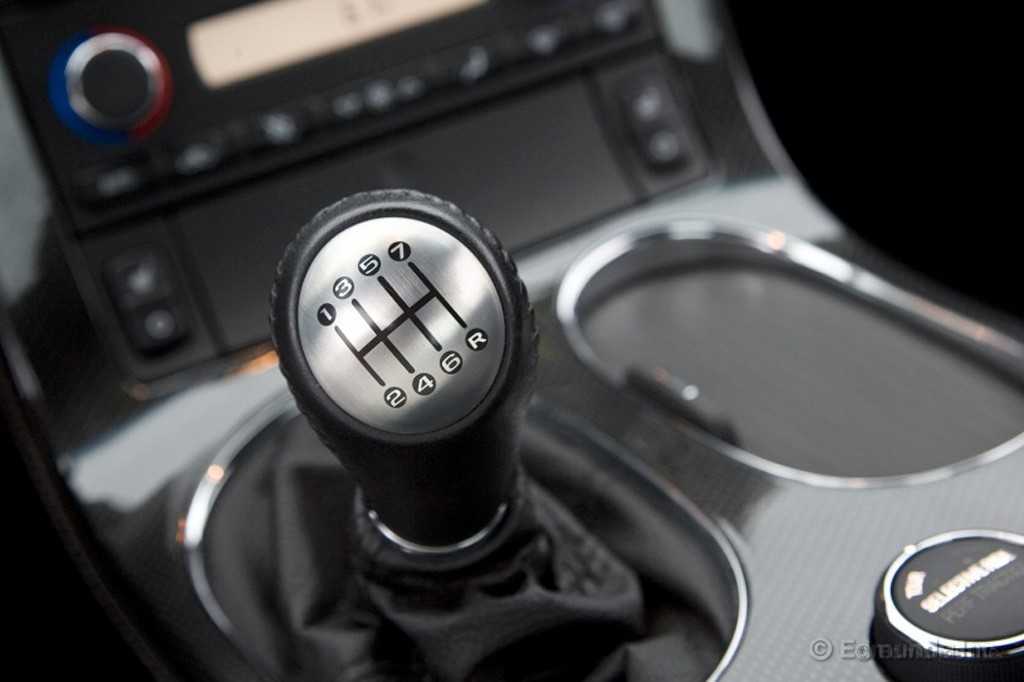

Как пользоваться механической коробкой передач

Освоение механики просто. Тем не менее, далеко не все начинающие автовладельцы знают, как ей пользоваться. Ниже приведена инструкция для чайников с разъясняющими советами и рекомендациями, которая поможет быстро и без особых трудностей освоить навыки передвижения на транспортном средстве, оснащенном механической КПП.

Во всех автомобилях с МКПП 3 педали: газ, тормоз и сцепление. Здесь они перечислены в порядке расположения справа налево. Такое размещение педалей не только на «леворуких», но и на «праворуких» машинах.

Сцепление – это как раз та педаль, которая после нажатия на нее разъединяет прижатые друг к другу диски сцепления. В результате этого вращение, создаваемое двигателем, перестает передаваться с карданного вала на другие элементы ходовой части транспортного средства. В автомобилях, на которые установлена МКПП, ее обязательно надо нажать перед тем, как переключать передачу.

Чтобы запустить двигатель на транспортном средстве, оснащенном механической КПП, потребуется выполнить следующие действия:

• нажать педаль сцепления;
• с помощью рычага установить нейтральную передачу в соответствии со схемой переключения;
• запустить двигатель, продолжая нажимать на педаль.

После этого педаль можно отпускать.

Для начала движения потребуется:

• при работающем двигателе полностью выжать педаль сцепления;
• переключиться на 1-ю передачу;
• плавно отпустить сцепление, одновременно с этим нажав на педаль газа.

После выполнения этих действий транспортное средство начнет движение.

Для переключения передач во время езды необходимо также выжимать сцепление. Нужно быть внимательным и следить, чтобы педаль была утоплена в пол авто до конца. Если между дисками сохраниться даже незначительный контакт, велик шанс повреждения валов МКПП.

Для того, чтобы понять, когда нужно переключать скорость, надо следить за тахометром. Если обороты мотора находятся в диапазоне от 2 500 до 3 000 в минуту, можно оставить текущую. Когда их число превысило эти значения, требуется переключение. Если его не произвести, транспортное средство начнет ощутимо вибрировать, управлять им станет существенно сложнее.

В ситуации, когда обороты снизились, то, наоборот, необходим переход на более низкую передачу.

Рекомендуется переключать передачи последовательно – от более низкой к более высокой. Тем не менее, допустимо «перепрыгнуть» через 1 – 2. Однако все-таки делать подобного не стоит – это сказывается и на общей динамике езды, и на состоянии МКПП.

Для того, чтобы снизить скорость и остановиться, потребуется выполнить следующие действия:

• выжать сцепление;
• отпустить акселератор;
• нажать на тормоз;
• переключить передачу на нейтральную.

Преимущества и недостатки механических коробок передач

Все типы механизмов обладают своими достоинствами и недостатками. Рассмотрим их у МКПП.

Достоинства:

• конструкция обладает наименьшей стоимостью при сравнении с аналогами;
• в отличие от гидромеханической имеет меньшую массу и более высокий КПД;
• не нуждается в особых условиях охлаждения по сравнению с автоматическими КПП;
• среднестатистическое авто с МКПП обладает более экономичными параметрами и динамикой разгона в отличие от среднего автомобиля с АКПП;
• простота и инженерная отработанность конструкции;
• высокая степень надежности и большой эксплуатационный ресурс;
• не нуждается в специфическом обслуживании и дефицитных расходных либо ремонтных материалах;
• водитель имеет более широкий диапазон использования техник вождения в экстремальных условиях гололедицы, бездорожья и т.д.;
• авто легко заводится толканием и может буксироваться с любой скоростью и на любое расстояние;
• есть техническая возможность полного разобщения мотора и трансмиссии в отличие от гидромеханической АКПП.

Недостатки:

• для переключения передачи используется полное разобщение силовой установки и трансмиссии, что сказывается на времени операции;
• необходимы специфические навыки вождения для обеспечения плавности переключения передач;
• неспособность плавного переключения передаточного отношения, так как количество ступеней ограничено обычно числом от 4 до 7;
• невысокий ресурс узла сцепления;
• у водителя при длительном управлении автомобилем с МКПП появляется большая утомляемость, чем при езде на «автоматической» трансмиссии.

В большинстве стран с более высоким доходом населения количество выпускаемых авто с МКПП уменьшено практически до 10-15%.

Как происходит процесс переключения передач

Неважно, какой привод в вашем автомобиле, передний или задний, за процесс переключения передач всегда отвечает специальный рычаг. Если посмотреть на МКПП в разрезе, можно заметить, что расположение рычага на переднем приводе значительно отличается от его же расположения на заднем приводе

Автомобили с задним приводом имеют более простую схему расположения рычага переключения КПП, что упрощает их ремонт и техническое обслуживание. Рычаг расположен прямо на корпусе КПП, механизм переключения спрятан внутри корпуса. Данное расположение имеет множество плюсов, но, к сожалению не лишено минусов.

Плюсы конструкции:

1. Очень простое решение, что существенно упрощает процесс ремонта своими руками;
2. Переключение передач происходит очень чётко;
3. Ввиду отсутствия «лишних» узлов, данная конструкция очень долговечна.

Минусы конструкции:

1. Невозможно установить данную систему на автомобили с передним приводом;
2. Если у автомобиля с задним приводом двигатель расположен сзади, то это так же делает невозможным применение данной конструкции (таких автомобилей очень мало).

В машинах с передним приводом рычаг переключения коробки передач может располагаться в следующих местах:

1. На полу, в промежутке между передними креслами;
2. Непосредственно на рулевой колонке;
3. Возле панели приборов.

Такая особенность приводит к тому, что многоступенчатая механическая коробка передач на автомобилях с передним приводом работает только дистанционно, с использованием кулис или тяг. Такая особенность конструкции также имеет свои плюсы и минусы:

1. Рычаг расположен более комфортно для водителя, так как его положение не зависит от того, где находится МКПП;
2. Вибрация, которая создаётся в КПП, не передаётся на рычаг переключения скоростей;
3. Открывает широкое поле деятельности для автомобильных дизайнеров, которые могут поместить рычаг КПП в любое удобное для них место.

Минусы данной конструкции заключаются в следующем:

1. Более сложная в техническом плане система требует больше внимания и является менее долговечной;
2. После длительной эксплуатации часто появляются люфты;
3. Нет такой чёткости переключения передач, как в варианте с КПП на заднеприводном автомобиле;
4. Периодически приходится регулировать тяги, что может потребовать квалифицированного вмешательства специалистов автосервиса.

Как пользоваться МКПП?

Знать устройство механических коробок передач должен каждый водитель, иначе он не научится правильно пользоваться ею. Новичкам бывает сложно разобраться в принципе работы КП. Приведем пошаговую инструкцию, помогающую научиться езде на «механике».

Старт

Когда новичок впервые садится за руль механики, ему нужно понимать, что его действия должны быть последовательными. Пристегнув ремень, водителю стоит настроить сиденье, заняв комфортное положение для нажимания педалей.

Рычаг переключают в нейтральный режим. С этого положения получится двигаться в любую сторону. Чтобы машина поехала, нужно надавить сцепление, включив скорость, отпустить его и одновременно нажать на газ. Делать этого следует плавно, иначе двигатель заглохнет. Если на улице мороз, эксперты советуют стартовать со второй передачи. Это поможет избежать пробуксовки.

Езда

Чтобы езда на автомобиле доставляла удовольствие, нужно понимать, как правильно управлять им.

Верное нажатие педалей обеспечивает плавную динамику коробки, продлевает ее срок службы, снижает затраты топлива. Главное — пристально следить за тахометром. Если он показывает 2,5-3,5 тыс км., то переключать скоростной режим не требуется. Если показатели выше, то следует сразу переключиться, снизив нагрузку на двигатель.

Во время разгона автомобиля водителю следует переключать скорости поэтапно, от первой до последней. Чтобы не допустить поломки валов коробки, необходимо выжимать сцепление до упора.

Механическая коробка может помочь водителю в случае, когда не работают тормоза. Он сможет затормозить двигателем. При этом не нужно повышать обороты. Когда скорость снизится, машина остановится.

Снижение скорости, торможение

Чтобы снизить скорость, водителю нужно переключиться на низкую передачу. Если скорость для заданной передачи будет слишком низкая, машина начнет дребезжать. Для снижения скорости советуем надавить на сцепление, отпустить педаль газа и сразу переключить скорость. После этого нужно отпустить сцепление и нажать на газ одновременно с этим.

Чтобы остановить транспорт, нужно нажать педаль тормоза. Как только авто будет ехать при скорости 15 км/час, он начнет слегка дребезжать. В это время следует надавить на сцепление, поставить рычаг на «нейтралку» и завершить все нажатием тормоза. Останавливаться разрешено на любой скорости. Главное, нажать сцепление, тормоз и переключиться на нейтральный режим. Для того чтобы улучшить навыки вождения на автомобиле с механической коробкой передач, рекомендуем воспользоваться услугами автоинструктора МКПП.

Двухвальная коробка передач

Принцип работы двухвальной КПП схож с трехвальной конструкцией, с одной только разницей. В конструкции нет промежуточного вала, а первичный и вторичный валы расположены параллельно. И еще одно принципиальное различие — вращение передается только одной парой зубчатых колес, в то время, как в трехвальной конструкции вращение передается при помощи третьей шестерни на промежуьочном валу. Еще одно конструктивное отличие заключается в том, что в двухвальной КПП не может быть прямой передачи. То есть передаточного отношения 1:1.

Задняя передача. которая вращает вторичный вал в сторону, противоположную вращению коленвала, осуществляется при помощи отдельной шестерни на собственном валу. Такая же схема задней передачи реализована в трехвальной КПП. Передачи в двухвальной КПП переключаются при помощи штока, а не вилки. Шток толкает нужную шестерню, она входит в зацепление с парной и фиксируется на валу специальным фиксатором. В двухвальных коробках, как правило, дифференциал скомпонован в одном корпусе с КПП.

В общих чертах, так работает механическая коробка передач двухвального и трехвального типа. Не хрустите шестернями, и удачи всем в дороге.
