Как работает электронная система динамической стабилизации автомобиля esp

Система ABS и ESP для безопасного управления автомобилем

Изначально автомобили имели встроенную кнопку системы АБС. Она предназначалась для торможения автомобиля максимально эффективно. Однако, во время торможения колеса полностью не блокировались.

Электроникой разрешалось вращение колес всего лишь на несколько процентов. Благодаря этому курсовая устойчивость автомобиля сохранялась в процессе торможения.

Затем конструкторы доработали систему контроля тяги и модернизировали ее, добавив систему контроля тяги и электронную стабилизацию. Начиная с 1 января 2016 года, Технический регламент Таможенного союза запрещает сертификацию для реализации на территории Российской Федерации автомобили, не имеющие систему ABS.

Система esp в автомобиле что это?

Система против пробуксовки устанавливается на разных автомобилях и имеет самые разные названия: TCS, ASR, A-TRAC, ETS. Однако, от изменения названия ее предназначение не изменяется.

Основное предназначение системы – препятствие пробуксовке автомобиля. Но иногда бывают такие ситуации, где просто не обойтись без пробуксовки. К примеру, чтобы выбраться из снежной либо песочной ловушки – нужно очень сильно пробуксовать. При включенной системе противобуксовки автомобиль будет беспомощным даже при небольшом заносе.

Панель управления автомобиля имеет мигающие индикаторы ограничения тяги. При такой ситуации колеса автомобиля могут поворачиваться толчками не чаще, чем четверть оборота в полсекунды. С такой скоростью из сугроба не выбраться однозначно.

Противобукстровочная система функционирует слаженно с системой Electronic Stability Program (ESP).Она обладает большими возможностям, оказывает большее влияние на управление автомобилем.

Cистема стабилизации esp

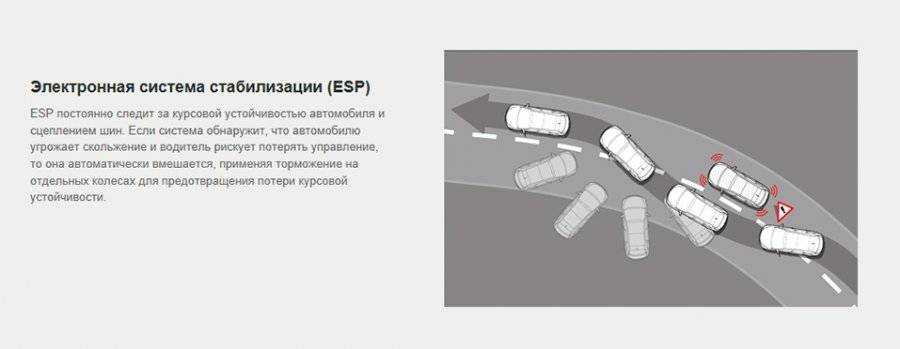

ESP предназначается для более точного контроля поперечной динамики автомобиля, способствует автомобилисту выйти из сложных ситуаций и не дать автомобилю сорваться в занос.

Другими словами, благодаря использованию такой системы автомобилю удается сохранить курсовую устойчивость и правильную траекторию движения, стабилизировать движение машины при движении прямо на неродной дороге. А так же на поворотах.

Именно поэтому в многих книгах и в разговоре между собой автомобилисты систему ESP называют системой устойчивости либо системой против заносов.

Электронная система стабилизации курсовой устойчивости esp

Система ESP в комплексе с иными системами не только может предотвратить момент вращения автомобиля на ведущей паре колес, а так же и тормозить некоторыми колесами машины, которые помогают ей.

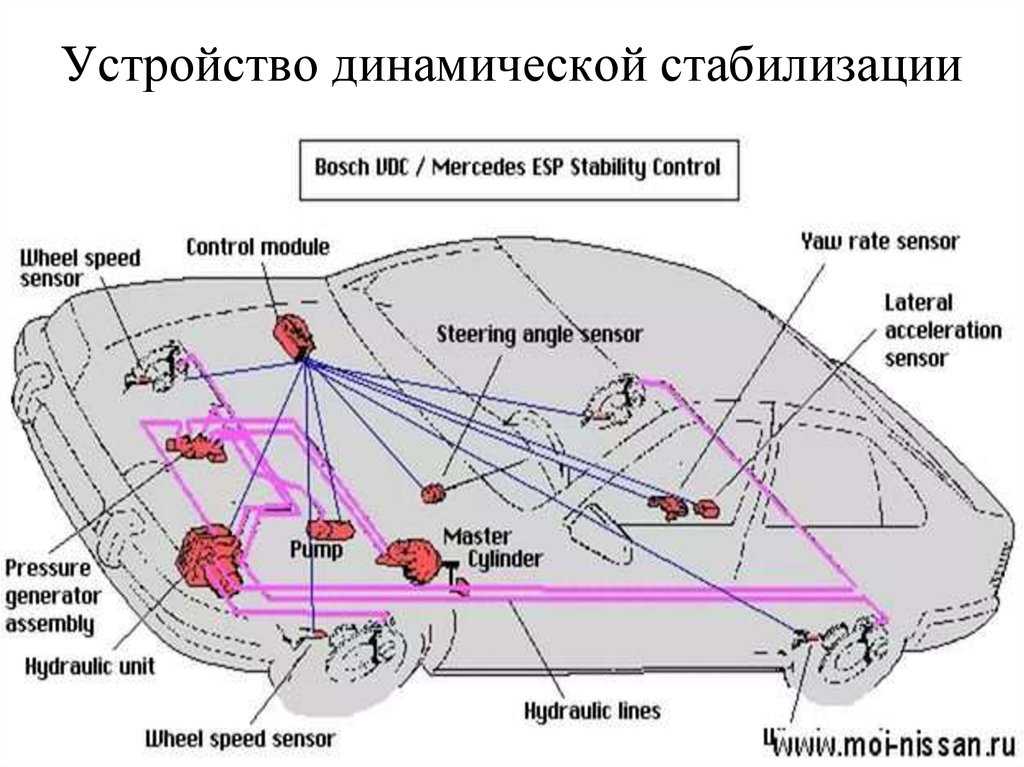

Именно для этого и предназначены различные датчики – датчик движения, датчик торможения, датчик ускорения. Это все оказывает влияние на вращение автомобиля.

Что будет если отключить ESP?

Практически все автопроизводители знают о популярности системы ESP. Именно поэтому на кнопке включения системы практически всегда пишут аббревиатуру «ESP OFF». Практически все автомобили имеют разные кнопки.

Кнопка «ESP OFF» имеет такой алгоритм действий:

• Нажав кнопку, вы включаете только систему антипробуксовки;
• При повторном нажатии кнопки система отключается полностью.

Т.е. в порыве гнева водитель может отключить систему антипробуксовки, но система сама сможет подстаховать автомобиль.

Некоторые марки автомобилей можно отключить только противобуксовочную систему. Остальные автомобили могут отключить систему ESP частично.

При такой скорости электроника просто обязана вмешаться в управление автомобилем. Систему ESP можно отключить не на все время, а до того времени, когда зажигание автомобиля будет включено до того, пока скорость автомобиля не станет стабильной. При достижении автомобилем скорости 40–50 км/ч система курсовой устойчивости включится сама.

Нужно ли отключать ESP?

Отключение ESP ни к чему не приведет. Это может привести только к тому, что машина станет неуправляемой в условиях зимы и низких температур. Не желательно так поступать на скользкой дороге, автомагистрали. Отключение противобуксовочной системы благоприятно скажется на том, чтобы выбраться из снежного заноса. Самый простой и банальный совет – если вы новичок-автомобилист либо автолюбитель со стажем, не игнорируйте инструкцию к своему автомобилю. Зная все ну или практически все о своем автомобиле, вы сможете избежать неприятных ситуаций на дороге.

Искренне желаем всем автомобилистам хорошего автополотна, свободной трассы, расчищенный автопарковок, и исключение необходимости отключать систем безопасности автомобиля.

Актуальные синонимы

Система стабилизации есть практически на всех авто. Это мы уже определили. Идентифицировать наличие СКУ можно по специальному значку приборной панели, который горит при активации. Хотя возможна ошибка, и тогда лампа не горит вовсе, либо горит постоянно. Это уже другой вопрос.

Система поддержания курсовой устойчивости пригодится для любого автомобиля. Мы разобрались уже, что такое СКУ и для чего она нужна. Подобная динамическая система курсовой устойчивости может быть установлена на:

Давление в системе охлаждения двигателя: какое должно быть, как проверить

• Киа Рио;
• Форд Фокус 3;
• Тойота Камри 40;
• Toyota Corolla;
• Лада Веста;
• Лада Гранта;
• Рено Дастер;
• Ниссан Кашкай;
• Шкода Фабия;
• Митсубиси Лансер и пр.

Интересен и тот факт, что довольно часто автомобилисты заявляют об отсутствии ESP, несмотря на соответствующий значок, загорающийся на приборной панели.

Здесь есть доля юмора. Надеюсь, вы поймете. Вместо ESP, как утверждают некоторые водители, у них стоит система VSC. Есть и те, у которых ESP заменили системой под названием DCS. Якобы она еще лучше стандартной СКУ. И такие отзывы в сети найти не составит большого труда.

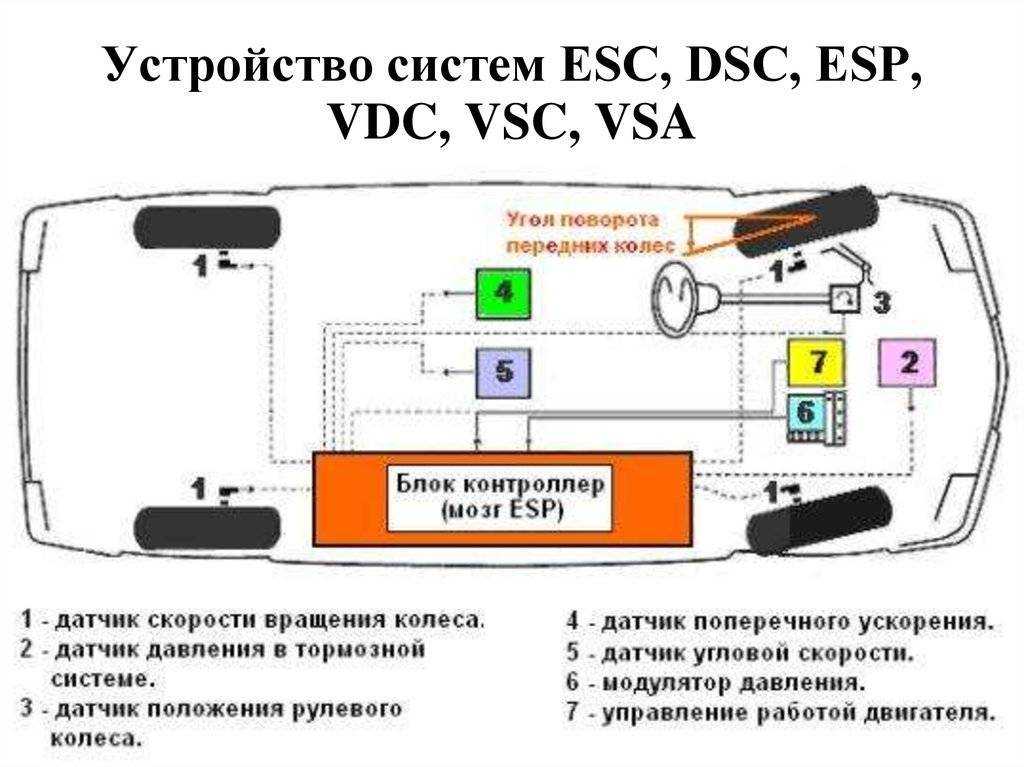

Давайте по факту. Все озвученные аббревиатуры относятся к одной и той же системе. Просто именно ESP является самой популярной и распространенной. Ее использует большинство автопроизводителей из Европы и США.

Хотя стоит отметить, что на некоторых авто встречается другой значок, отвечающий за систему контроля курсовой устойчивости. Это не более чем синонимы. Но знать о них нужно, дабы не паниковать, что вас лишили ESP. Она наверняка есть, только под другим названием.

• ESC. Та же система, только называется несколько иначе. Такое понятие принято использовать корейскими автопроизводителями в лице Хендай и Киа, а еще японской фирмой Хонда;
• DSC. Такое обозначение динамического стабилизатора вы увидите на автомобилях производства БМВ, Лэнд Ровер и Ягуар;
• DTSC. Свое собственное обозначение, отличное от других фирм, используют в некогда полностью шведской компании Вольво;
• Также некоторые модели Хонда и Акура используют в качестве названия СКУ аббревиатура VSA;
• Автомобили, выпускаемые под маркой Тойота, ESP не лишены. Только называется она у японцев VSC;
• Если вы встретили название VDC, то наверняка у вас что-нибудь из модельного ряда Субару, Ниссан или Инфинити.

Вне зависимости от названия, суть везде остается одной и той же.

Нельзя не отметить, что на некоторых машинах стоят более совершенные и улучшенные системы стабилизации. Это уже вопрос к нововведениям и повышению уровня безопасности.

Как это работает?

Рассмотрим, какой у ESP принцип работы. Система призвана сравнивать параметры движения авто и действия водителя. Если запрограммированные параметры отличаются от фактических, блок ESP определяет ситуацию как неконтролируемую. Далее электроника принимает все возможные меры, чтобы выровнять автомобиль:

• меняет крутящий момент ДВС;
• тормозит определенными колесами;
• меняет угол поворота рулевых колес;
• изменяет жесткость амортизаторов (на автомобилях с адаптивной подвеской).

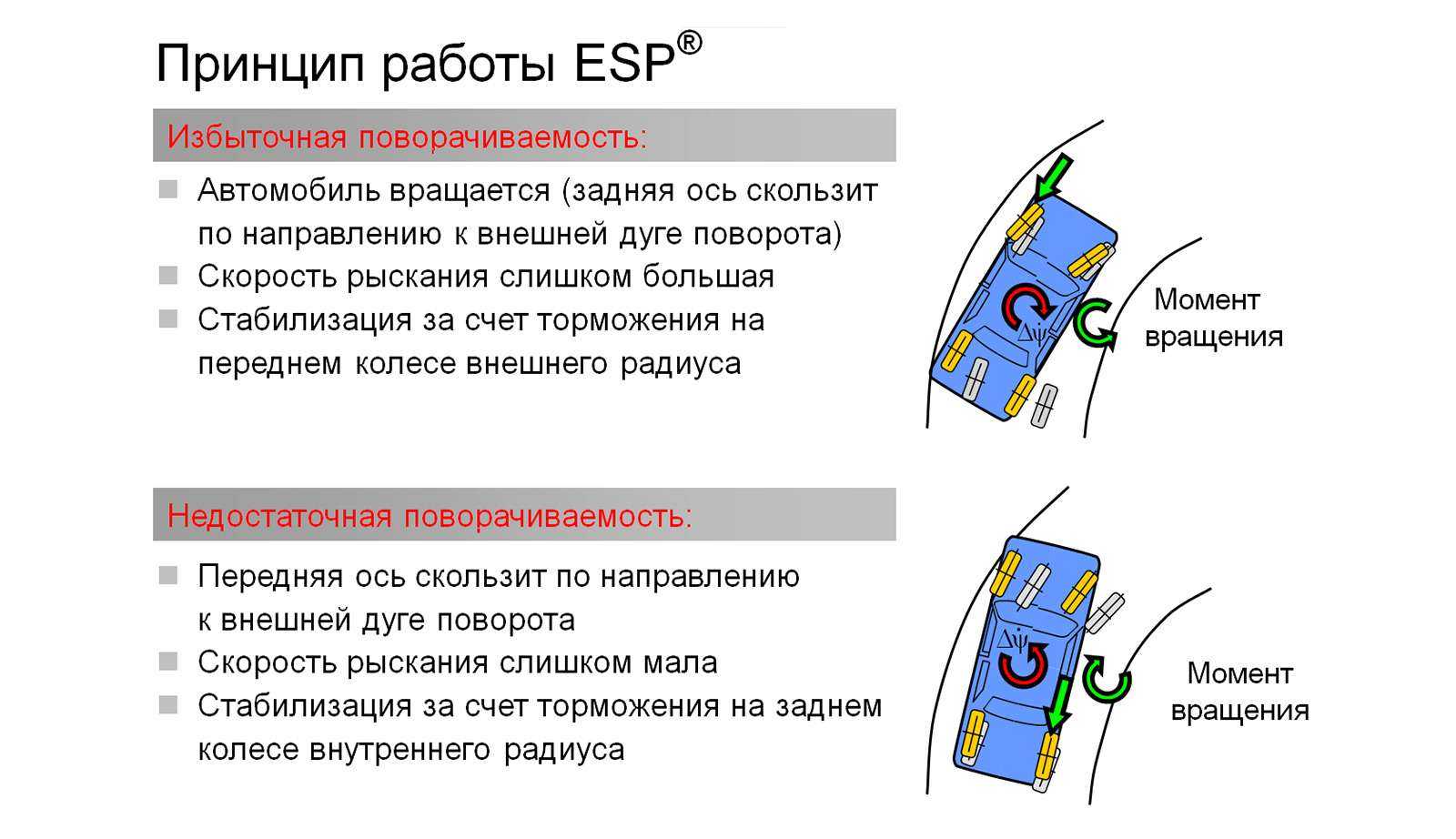

Например, если у автомобиля заносят передние колеса, ESP тормозит заднее и меняет крутящий момент ДВС (в машине будто пропадает газ). Так, авто плавно возвращается на свою траекторию. Чтобы в момент выравнивания занос не повторился, система ESP в автомобиле

дозирует торможение – меняет усилие и интервал сжатия тормозных дисков.

Если авто с ЕСП оснащен электроусилителем, система также помогает правильно крутить руль. Электроника не даст водителю повернуть руль неправильно, намеренно его утяжеляя. Руль будет крутиться только в правильную сторону, необходимую для выхода из заноса.

Эта особенность спасла жизни многим водителям, оказавшимся в стрессовой ситуации.

А как меняется крутящий момент? В ЭБУ двигателя поступает сигнал о изменении:

• импульсов зажигания;
• впрыска топлива;
• положения дроссельной заслонки.

То есть, делается все возможное, чтобы «успокоить» двигатель – прекращается подача топлива, воздуха и даже искры в камере сгорания.

Важно понимать, что если мотор будет продолжать проворачивать колеса, занос только усилится. Кстати, на некоторых авто электроника даже блокирует переключение передач в этот момент (если речь идет об автомате)

Кстати, на некоторых авто электроника даже блокирует переключение передач в этот момент (если речь идет об автомате).

Результаты и эффективность системы ESP

Система электронной стабилизации автомобиля (ESP) считается одной из самых важных и эффективных систем безопасности, которая способствует снижению риска ДТП и повышению уровня контроля над автомобилем.

Эффективность ESP проявляется в нескольких аспектах:

1. Стабилизация автомобиля в экстренных ситуациях: система реагирует на скользкость дороги, неправильное распределение нагрузки, рывки руля и другие факторы, которые могут привести к потере контроля над автомобилем. ESP автоматически регулирует тормозную силу на каждом колесе и управляет моментом вращения двигателя, чтобы защитить автомобиль от заноса или перегрузки и обеспечить максимальную устойчивость.
2. Улучшение управляемости автомобиля: система ESP позволяет автомобилю лучше справляться с поворотами и условиями низкой сцепности, обеспечивая более точные и плавные маневры. Она предотвращает заносы и подпрыгивания автомобиля на неровных дорогах, улучшает сцепление с поверхностью и повышает уверенность водителя за рулем.
3. Сокращение тормозного пути: ESP эффективно управляет распределением тормозной силы на колесах, что позволяет сократить тормозной путь и предотвратить пробуксовку или блокировку колес во время экстренного торможения. Благодаря этому функция ESP существенно повышает безопасность и помогает избежать столкновений.

Использование системы ESP имеет множество преимуществ и значительно повышает безопасность вождения. Благодаря этой системе, автомобили становятся более устойчивыми и маневренными, что помогает водителям избежать многих опасных ситуаций на дорогах.

EBD (Electronic Brake Force Distribution) — система распределения тормозных усилий.

В большинстве современных автомобилей ABS работает вместе с EBD (Electronic Brake Force Distribution) — системой распределения тормозных усилий. Система распределения тормозных усилий представляет собой программное расширение антиблокировочной системы тормозов. Другими словами, система использует конструктивные элементы системы ABS в новом качестве.
Система EBD позволяет эффективно тормозить в разных дорожных условиях, учитывая участки дороги с разнородным покрытием, загруженность автомобиля и техническое состояние покрышек. EBD распределяет тормозные усилия на каждое колесо в отдельности, чтобы обеспечить оптимальное сцепление с дорогой.
Принципиально отличие EBD и других систем от базовой ABS, в том что они помогают водителю управлять автомобилем постоянно, а не только при экстренном торможении.
Принцип работы системы распределения тормозных усилий
Работа системы EBD, также как и система ABS, носит цикличный характер. Цикл работы включает три фазы:

• удержание давления;
• сброс давления;
• увеличение давления.

По данным датчиков угловой скорости колес блок управления ABS сравнивает тормозные усилия передних и задних колёс. Когда разница между ними превышает заданную величину, включается алгоритм системы распределения тормозных усилий.
На основании разности сигналов датчиков блок управления определяет начало блокирования задних колес. Он закрывает впускные клапаны в контурах тормозных цилиндров задних колес. Давление в контуре задних колес удерживается на текущем уровне. Впускные клапаны передних колёс остаются открытыми. Давление в контурах тормозных цилиндров передних колес продолжает увеличиваться до начала блокирования передних колес.
Если колеса задней оси продолжают блокироваться, открываются соответствующие выпускные клапаны и давление в контурах тормозных цилиндров задних колес уменьшается.
При превышении угловой скорости задних колес заданного значения, давление в контурах увеличивается. Происходит торможение задних колес.
Работа системы распределения тормозных усилий заканчивается с началом блокирования передних (ведущих) колес. При этом в работу включается система ABS.

Еще работа EBD поможет распределить тормозную силу в случае резкого торможения в повороте противостояв заносу и сносу автомобиля, потери траектории пути. При поворотах сильнее нагружаются внешние колеса относительно поворота, а нагрузка на внутренние колеса уменьшена, тем самым автомобиль подвержен риску заноса или потери траектории и вылета с поворота. В этом случае EBD уменьшит тормозное усилие на внешние колеса тем самым не дав им заблокироваться. Автомобиль становится управляемым, значительно повышается уровень безопасности движения.
С системой EBD можно смело тормозить в повороте и на смешанном покрытии. Электроника по разности частот вращения «поймет», что колеса попали на участки с разнородным покрытием, и уменьшит тормозные силы на колесах, которые имеют лучшее сцепление с дорогой. Кстати, интенсивность замедления в этом случае снизится и будет определяться силой трения колеса (колес), имеющего наихудшее сцепление с дорогой.
Также система EBD при торможении учитывает загрузку автомобиля.

Тормозное усилие между передними и задними колесами оптимизируются, при этом обеспечивается максимально быстрое торможение.
Например, при торможении автомобиля с более чем одним человеком внутри, система EBD увеличивает тормозное усилие на задние колеса по сравнению с тем случаем, когда внутри находится только водитель, повышая при этом эффективность торможения по сравнению с автомобилем без системы EBD.

Таким образом, работа EBD способствует уменьшению тормозного пути и возможностью управлять автомобилем в аварийных ситуациях.

Основные функции и принцип работы

Одной из основных функций ESP является контроль стабильности транспортного средства. Система непрерывно мониторит активность водителя и поведение автомобиля на дороге, а затем анализирует эти данные и сравнивает с оптимальными параметрами движения. Если ESP обнаруживает отклонение от нормального режима, она автоматически включает необходимые динамические системы автомобиля для восстановления стабильности.

Еще одной основной функцией ESP является контроль противобуксовочной системы (ABS). Система способна проанализировать скорость вращения колес и при необходимости применить тормоза индивидуально на каждом колесе для предотвращения блокировки и снижения длины тормозного пути.

ESP также осуществляет контроль тягового усилия и поддержание устойчивости передней и задней оси автомобиля. При проскальзывании одного или нескольких колес, система ESP оперативно реагирует, перераспределяя мощность на те колеса, которые имеют лучшее сцепление с дорогой. Это позволяет сохранить управляемость автомобиля и предотвратить занос или заносы.

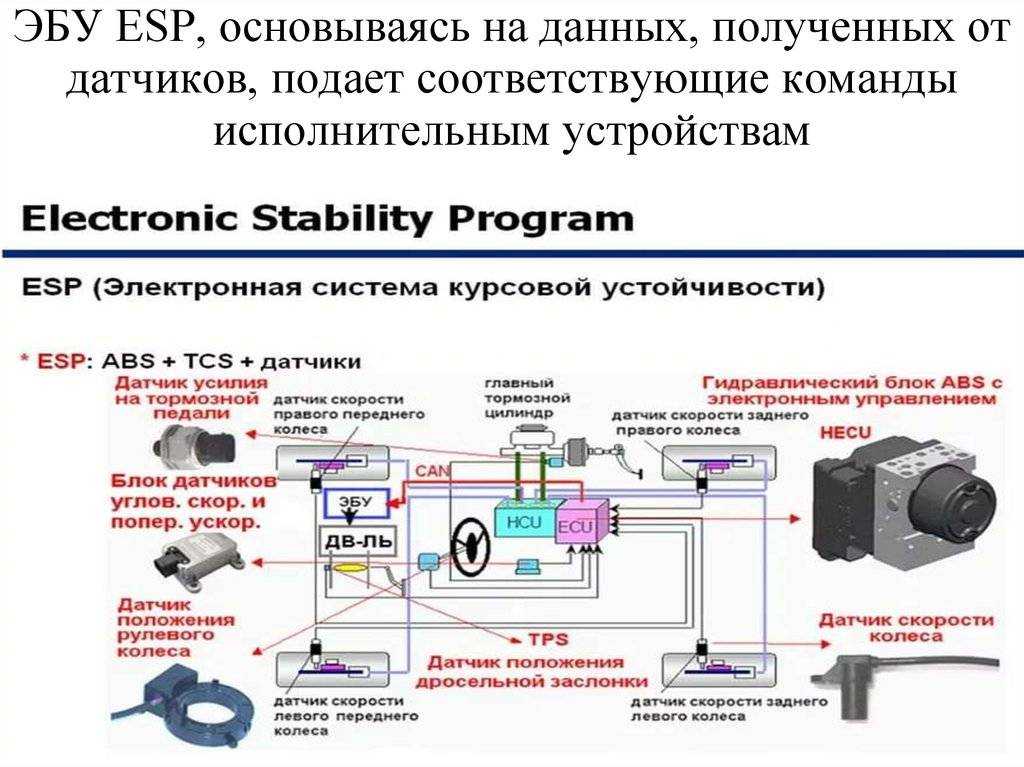

Принцип работы ESP основан на использовании сенсоров и электронных блоков управления. Система получает информацию от сенсоров о скорости вращения колес, угле поворота руля, ускорении и торможении автомобиля, а также о других параметрах. На основе полученных данных, электронный блок управления принимает решение об активации соответствующих систем для восстановления стабильности и предотвращения потери контроля над автомобилем.

В целом, система динамической стабилизации автомобиля ESP играет важную роль в обеспечении безопасности на дороге. Она позволяет автомобилю оставаться управляемым даже в экстремальных условиях, таких как скользкая дорога или резкое изменение траектории движения. Четкое и быстрое реагирование системы ESP помогает водителю избежать потенциально опасных ситуаций и снижает вероятность возникновения аварий.

Можно ли установить систему ESP на автомобиль с ABS?

Имея подержанную
иномарку в начальной или средней комплектации, всегда есть соблазн что-то
установить из «максималки». Запчасти часто в наличии, да и цена не кусается. Часто
производитель даже оставляет заводские штекеры и установочные отверстия для
установки детали «болт-он». Но увы, это не касается системы ESP. Даже имея в
«базе» систему ABS, не получится просто
докупить гидроблок и датчики. Главная проблема в прошивке блоков управления.
Часто не совпадают версии прошивки ABS, из-за чего ESP не работает. Иногда даже
отличаются составляющие тормозной системы. Поэтому если и удастся установить ESP, заставить ее
работать правильно будет сложно

ESP – важная
система активной безопасности, призванная сохранить управляемость машины в
заносе. В ее работе учувствует множество датчиков и сложный блок управления. В
случае неисправности не стоит откладывать диагностику и ремонт системы «на
потом».

Эксплуатировать
такой автомобиль не только некомфортно (так как пропадает часть функций и
мощность), но и опасно – в любой момент можно потерять управление.

Но как мы
убедились, ЕСП не всегда приносит пользу. Эксплуатируя автомобиль зимой или на
пересеченной местности, порой приходится ее отключать. В остальных случаях она
должна работать постоянно. Но помните, что ESP – это только вспомогательная система. Какими
бы опциями она не была наделена, конечный маневр остается за водителем.
Управляйте автомобилем безопасно и будьте бдительны на дороге!

Насколько необходима система динамической стабилизации

Существует немало противников каких-либо вспомогательных электронных систем в автомобилях. Все они, как один, утверждают, что ESC, DSC, ESP, VDC, VSC, VSA и прочие только расхолаживают водителей и к тому же являются просто способом вытянуть из покупателя побольше денег. Свои доводы они подкрепляют еще и тем, что еще 20 лет назад, в автомобилях не было подобных электронных помощников, и, тем не менее, водители прекрасно справлялись с управлением.

Надо отдать должное, что доля истины в этих аргументах есть. В самом деле, многие водители, уверовав в то, что помощь ESC, DSC, ESP, VDC, VSC, VSA дает им практически безграничные возможности на дороге, начинают ездить, пренебрегая здравым смыслом. Итог может быть очень печальным.

Тем не менее, согласиться с противниками систем активной безопасности нельзя. Система курсовой устойчивости необходима, хотя бы как страховочная мера. Как показывают исследования, человек затрачивает намного больше времени на оценку ситуации и правильную реакцию, чем электронная система. ESP уже помогла сберечь жизнь и здоровье многим участникам дорожного движения (особенно начинающим водителям). Если же водитель отточил свое мастерство до такой степени, что система, хоть и работает, но не вмешивается в действия человека, его можно только поздравить.

bosch2

Основная задача этой системы — автомобиль должен ехать туда, куда повернут руль, при этом занос и рысканье исключаются. Работает она так: водитель с помощью руля задает траекторию движения, датчик угла поворота передает данные в блок управления, наряду с ними туда поступает информация от датчиков ABS, ускорения и углового вращения кузова. Два последних сейчас объединены в один корпус и размещаются непосредственно на гидроблоке. Это проще, дешевле и надежнее.

Как только данные с одного или нескольких датчиков превысят критические значения, записанные в базе данных блока управления, программа согласно заданному алгоритму действий начнет выправлять траекторию автомобиля. Сейчас это можно сделать только короткими тормозными импульсами, затормаживая то колесо, вокруг которого автомобиль должен повернуться и изменить траекторию своего движения. Если этого недостаточно и скорость входа в поворот велика, система может чуть «придушить» двигатель, тем самым уменьшая тягу на колесах. Многим активным «драйверам» такое не понравится, но для обычного водителя это хорошее подспорье.

Что такое ESP в машине? Зачем нужна система курсовой устойчивости?

Вождение автомобиля в сложных погодных условиях всегда представляет повышенную опасность даже для опытных водителей. Наиболее часто аварийную ситуацию связывают с заносом машины во время поворота.

Сила инерции, объединяясь с центробежной силой, при недостаточном сцеплении колес с дорожным полотном могут заставить автомобиль войти в занос. В это время он перестает слушаться руля и может войти в опасное соприкосновение с дорожным отбойником или другими участниками движения.

Чтобы избежать этой ситуации, большинством ведущих автопроизводителей сегодня используется система курсовой устойчивости. Наиболее часто в автомобилях различных марок встречается система, называемая ESP (electronic stability control), разработанная и выпускаемая концерном Bosch.

Многие другие производители разработали собственные системы устойчивости курса, выпускаемые под различными наименованиями. Но принцип действия у всех этих блоков один и тот же.

Как работает ESP?

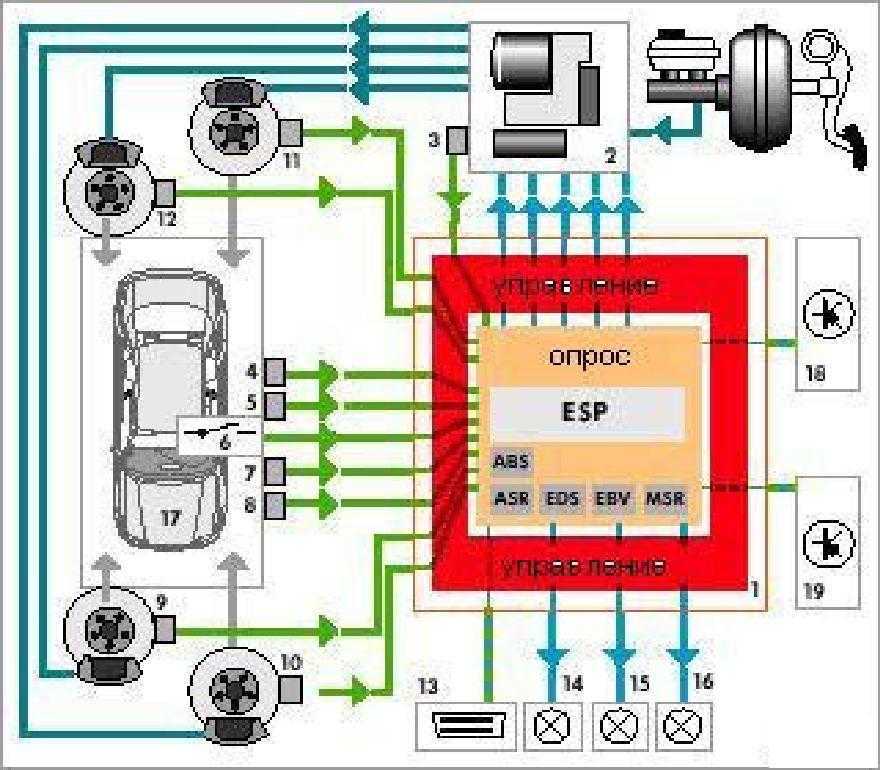

Динамическая стабилизация ESP работает в сочетании с антиблокировочной системой ABS, используя ее механизм блокировки колес и датчики. Основную роль в функционировании ESP выполняет процессор, на который поступает информация с датчиков о скорости вращения колес, датчика крена автомобиля, датчика положения рулевого колеса и др.

На основании показателей, считываемых с этих датчиков, процессор вычисляет зависимость между скоростью движения и вращения колес, креном машины и радиусом поворота. Если соотношение достигает критических величин, процессор отдает команду торможения колесам.

В зависимости от ситуации, блокировке может подвергнуться одно или несколько колес, чем достигается уравновешивание автомобиля на дороге и препятствование уходу в занос. Помимо того, процессор ESP может отдать команду ограничения подачи топлива в инжектор двигателя, благодаря чему уменьшается скорость движения.

Машина благодаря этим манипуляциям удерживается на дороге и не уходит в занос. Проверка состояния датчиков осуществляется с частотой 50 раз в секунду, поэтому ESP успевает «заметить» сваливание в занос на самой ранней стадии и предупредить его. Водитель, как правило, не успевает осознать, какой опасности подвергался, и спокойно продолжает свое движение.

Функции ESP

Система курсовой стабилизации ESP управляет следующими функциями автомобиля:

— наблюдает за состоянием рулевого управления, смягчая резкие рывки руля при возникновении заноса на дороге;

— распределяет усилие торможения между колесами в нужной степени для сохранения устойчивости автомобиля;

— при необходимости снижает обороты двигателя, ограничивая подачу топлива, для оптимизации скорости движения;

— отслеживает угловую скорость и показатель поперечного ускорения, чтобы вовремя отреагировать на вхождение автомобиля в занос.

В то же время не стоит думать, будто ESP – это палочка-выручалочка, которая «вытащит» машину из любой аварийной ситуации. В том случае, если водитель сознательно провоцирует занос авто или бесконтрольно жмет на газ, увеличивая скорость перед вхождением в поворот, даже ESP может оказаться бессильной предотвратить ДТП.

Эффективность системы ESP

По данным многочисленных исследований, число аварий и ДТП при наличии в автомобиле ESP уменьшается на 35-50%. Это очень большое число, особенно если учесть, что многие из аварий, связанных с заносами, сопровождаются угрозой здоровью и жизни людей.

Поэтому сегодня европейские производители приняли решение об оснащении всех выпускаемых автомобилей системами ABS и ESP в обязательном порядке. Это не слишком удорожает стоимость автомобиля, зато существенно улучшает показатели его безопасности.

Автовладельцы, пользовавшиеся автомашиной, оборудованной ESP, в дальнейшем, как правило, новый автомобиль выбирают только с условием наличия этих важных и нужных электронных «ангелов-хранителей».
