Автомобиль ваз 2115: подробная характеристика “пятнашки”

Какой привод у ВАЗ 2115?

Автомобиль Лада 2115 Самара комплектуется следующими типами привода: Передний (FF). Разберёмся, какой тип привода лучше для автомобиля.

Существует только три типа привода. Передний привод (FF) — когда крутящий момент от двигателя передаётся только передним колёсам. Полный привод (4WD) — когда момент раздаётся на колёса и передней и задней оси. А также Задний (FR) привод, в его случае вся сила мотора безраздельно отдана двум задним колёсам.

Передний привод более «безопасен», переднеприводные машины легче управляются и более предсказуемы в движении, с ними может справиться даже новичок. Поэтому большинство современных авто укомплектованы именно передним типом привода. К тому же он недорого стоит и требует меньше внимания в обслуживании.

Полный привод можно назвать достоинством любого автомобиля. 4WD увеличивает проходимость машины и позволяет её владельцу уверенно чувствовать себе как зимой на снегу и льду, так и летом на песке и грязи. Однако за удовольствие придётся заплатить, как повышенным расходом топлива, так и ценой самой машины — автомобили с типом привода 4WD стоят дороже чем другие варианты.

Что касается заднего привода, то в современном автомобилестроении им комплектуются либо спортивные автомобили, либо бюджетные внедорожники.

Привод Лада 2115 Самара 1997, седан, 1 поколение

Комплектации	Тип привода
1.5 MT Базовая	Передний (FF)
1.5i MT Базовая	Передний (FF)
1.6 MT 21154-20-010	Передний (FF)
1.6 MT 21154-22-010	Передний (FF)
1.6 MT 21154-32-010	Передний (FF)
1.6 MT 21154-30-010	Передний (FF)
1.6 MT 21154-30-012	Передний (FF)
1.6 MT Люкс 21154-42-010	Передний (FF)
1.6 MT Стандарт 21154-40-022	Передний (FF)

С какого года и почему был прекращен выпуск ВАЗ 2115

В 2012 году была выпущена Лада Гранта. При более привлекательном дизайне и лучших технических характеристиках ее стоимость была сопоставима со стоимостью ВАЗ 2115. Это одна из причин, по которой выпуск популярной модели 2115 был прекращен.

Кроме этого, на российский рынок хлынул поток зарубежных автомобилей, новых и подержанных.

Мнения потенциальных покупателей как в России, так и в странах, куда экспортировался ВАЗ 2115, разделились. При одинаковой стоимости автомобилей многие автолюбители предпочли остановить свой выбор на более комфортабельных, оснащенных и надежных иномарках с небольшим сроком эксплуатации. Другие считали, что новый есть новый, и по крайней мере в течение гарантийного срока проблем с автомобилем 2115 не будет. Да и запчасти отечественного производства дешевле.

Спрос на популярную модель стал падать, ежемесячный объем ее продаж снизился до 500 автомобилей в месяц.

Чтобы увеличить спрос на ВАЗ 2115, Волжским заводом был принят ряд мер. Одна из них — существенная скидка на эту модель. Мера имела временный успех. Спрос на ВАЗ 2115 возрос более чем на 70%. Но это была успешная последняя попытка. В 2011 году продажи снизились на 44%, и руководство завода приняло решение прекратить выпуск этой модели с 1 января 2012 года. Но производство продолжалось еще до конца года.

За все годы было выпущено более 10 млн автомобилей этой модели.

Технические характеристики

Двигатель ВАЗ 21150 – это серия моторов, которые имеют типичные технические характеристики для всех двигателей АвтоВАЗ. Так, это достаточно экономичные, неприхотливые и конструктивно простые моторы.

ВАЗ 21150 инжектор оборудовался двигателями 2111, 21114 и 11183. В таблицах указаны основные технические характеристики силовых установок.

В начале ознакомимся с ВАЗ 2111:

Наименование	Характеристика
Объем	1499 см3 или 1,5 л
Цилиндры	4
Клапаны	На 8 клапанов
Топливо	Бензин с возможностью установки газовой установки
Впрыск	Инжектор
Мощностные характеристики	77 л. с.
Расход горючего	8,2 л / 100 км
Диаметр поршня	82 мм

Следующий на очереди ВАЗ 21114:

Наименование	Характеристика
Объем	1596 см3 или 1,6 л
Цилиндры	4
Клапаны	На 8 клапанов
Топливо	Бензин с возможностью установки газовой установки
Впрыск	Инжекторный
Мощностные характеристики	81,6 л. с.
Расход горючего	7,6 л на каждые 100 км
Диаметр поршня	82 мм

И завершает эту сравнительную характеристику ВАЗ 11183:

Наименование	Характеристика
Марка	11183
Конфигурация	L4
Тип	Инжектор
Горючее	Бензин с возможностью установки газовой установки
Клапаны	На 8 клапанов
Цилиндры	4
Расход топлива	9,6 л на каждые 100 км
Диаметр поршневой группы	82 мм
Ресурс использования	200 — 250 тыс. км

История

Возможно, эта статья содержит оригинальное исследование. Добавьте ссылки на источники, в противном случае она может быть выставлена на удаление. Дополнительные сведения могут быть на странице обсуждения. (24 июля 2016)

ВАЗ-2115 стал первенцем из линейки под условным названием «Самара-2», после семейства Спутник/Самара, который стал самой изменённой моделью этого семейства. Данный факт модернизации подтверждается тем, что у ВАЗ-2115 существенно была изменена задняя часть кузова автомобиля. А именно крышка багажника, световые приборы. На автомобилях ВАЗ-2113 и ВАЗ-2114 подобных преобразований не последовало. ВАЗ-2115 представляет собой рестайлинговую модель ВАЗ-21099. От предшественника новая модель отличалась скруглённой формой капота и передних крыльев, крышкой багажника, новой передней и задней оптикой, бамперами, окрашенными в цвет кузова, спойлером багажника с дополнительным стоп-сигналом, обтекателями порогов, молдингами дверей, а также новым салоном и модернизированным электрооборудованием.

Первоначально в планах модернизации линейки Самара-2 было изменение не только экстерьера кузова и отделки, но и усовершенствование подвески, трансмиссии и тормозной системы. Однако, в конечном итоге, все эти узлы были заимствованы от семейства Самара-1 без каких бы то ни было значительных изменений. Что позволило достичь высокой степени унификации с «девятым» семейством. Автомобиль получил более обтекаемые формы, благодаря чему ушли в прошлое угловатые очертания экстерьера, характерные первому поколению Самар. Гораздо удобнее стала погрузка вещей в багажник — теперь погрузочная высота находилась на уровне бампера. А более совершенный инжекторный двигатель позволял развить бо́льшую мощность, расходовать меньше топлива и быстрее прогревается. Кроме того, электронная система управления двигателем следила за уровнем токсичности выхлопных газов.

Было также усовершенствовано электрооборудование. Теперь в комплектацию автомобиля входили: электростеклоподъёмники передних дверей, а также противотуманные фары и подогрев сидений (только на «люксовых» модификациях). На всех вариантах исполнения была предусмотрена бортовая система контроля, позволявшая прямо с места водителя следить за состоянием исправной работы ламп, уровнем масла, износом тормозных колодок, и уровнем охлаждающей и омывающей жидкостей.

На опытно-промышленные модификации ВАЗ-2115 (с 1997 по 2000 гг.) устанавливались карбюраторные двигатели ВАЗ-21083 рабочим объёмом 1499 см³ и мощностью 71,6 л. с. и «высокой панелью» от Самары-1. С 2000 года, когда автомобиль запустили в массовое производство, на него стали устанавливать новые на тот момент двигатели ВАЗ-2111 с распределённым впрыском топлива, рабочим объёмом 1499 см³ и мощностью 77,8 л. с. А с 2007 года двигатель ВАЗ-2111 сменил более новый, усовершенствованный, инжекторный двигатель ВАЗ-11183, с увеличенным до 1596 см³ рабочим объёмом и мощностью 80,9 л. с.

Первое время «родственные» автомобили ВАЗ-21099 и ВАЗ-2115 выпускались на заводе параллельно, пока в 2004 году «пятнадцатая» модель полностью не заменила собой ВАЗ-21099.

В 2007 году бампера и боковые молдинги стали окрашивать полностью в цвет (без серой полосы).

В 2008 году ВАЗ-2115 подвергся косметическим изменениям во внешнем облике, дабы чуть больше соответствовать критериям современной автомобильной моде. Так, например, старый широкий молдинг на дверях автомобиля, окрашиваемый с завода в серый цвет, уступил место новым, узким молдингам в цвет кузова (называемыми в народе «евро-молдинг»), которые тем не менее смотрелись не очень гармонично, учитывая неизменный дизайн бамперов.

ВАЗ-2115 был снят с производства в декабре 2012 года, в связи с появлением на рынке более нового, современного и безопасного седана Lada Granta.

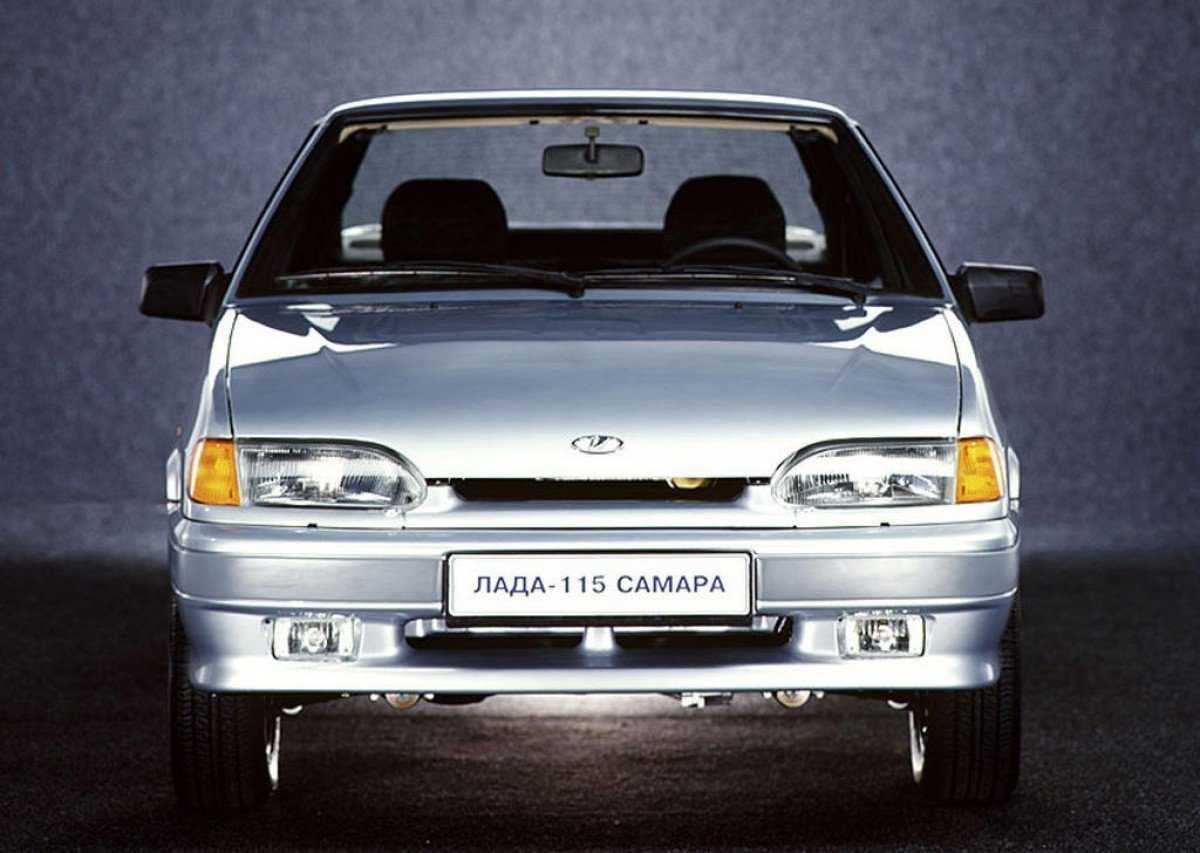

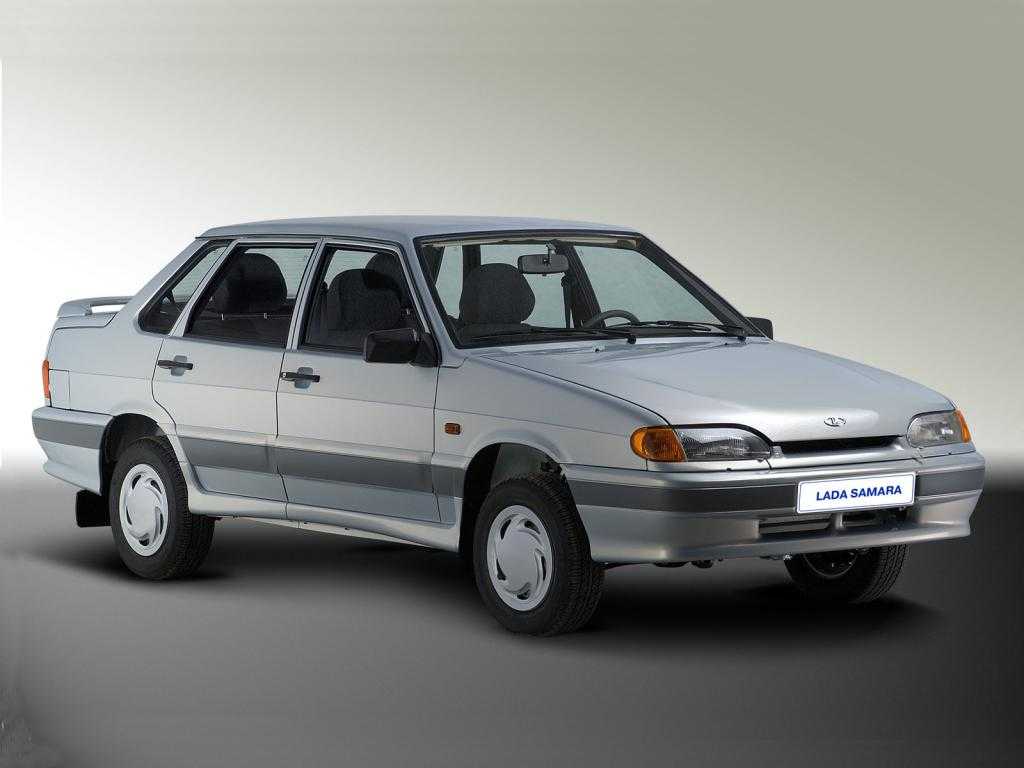

Фотогалерея ВАЗ 2115-40

Модификации ВАЗ-2115

Первоначально выпускались модификации с карбюраторным двигателем рабочим объемом 1,5 л. В модельном ряду АО «АВТОВАЗ» 2001-2002 гг. представлены модификации модели ВАЗ–2115 с двигателями объемом 1,1 л. (ВАЗ–2115 (1,1); объемом 1,3 л. (ВАЗ–2115 (1,3) и двигателем, объемом 1,5 л. с распределенным впрыском топлива (ВАЗ–2115i)

Модификация	Мощность (л.с.)	Время разгона (0-100 км/ч) (c)	Максимальная скорость (км/ч)	Начало выпуска	Оконч. выпуска
2115 1.5 L	76	14	165	1997	2003
2115-20 1.5 i	78	13	170	2000	—
2115-91 1.3 R	135	9	190	2001	—

• ВАЗ-2115-20 — легковой, с закрытым четырехдверным кузовом типа <седан>. Двигатель с распределенным впрыском топлива, рабочий объем 1,5 л;
• ВАЗ-2115-01 — легковой, с закрытым четырехдверным кузовом типа <седан>. Карбюраторный двигатель с рабочим объемом 1,5 л.
• ВАЗ-2115-91 — Двигатель роторно-поршневой, 1308 куб.см.

Двигатель и ходовая часть

Технические характеристики автомобилей ВАЗ 2115 и 21099 во многом идентичны, так как многие элементы конструкции и агрегаты просто совпадают. Базовая модификация ВАЗ 21150 оснащалась мотором с рабочим объемом 1499 кубических см. Двигатель четырехцилиндровый, рядный, с распределенным впрыском, с двумя клапанами на цилиндр. Расположен спереди, поперечно, потребляет топливо марки АИ-92. Объем топливного бака — 43 л. Мотор развивает предельную мощность в 78 лошадиных сил при 5400 об/мин, а максимальный крутящий момент в 116 Нм при 3000 об/мин.

Максимальная скорость ВАЗ 2115 составляет 155 км/ч, и он разгоняется до сотни за 14 секунд, когда его снаряженная масса составляет 985 кг. Мотор довольно экономичен для своего объема: на 100 км по трассе уходит 5,7 л бензина, а в городском цикле — 7,3. Наряду с версией ВАЗ 2115 инжектор существует и менее популярная — ВАЗ 2115 карбюратор. Также есть и 16-клапанная версия двигателя.

h2>Модификации автомобиля ВАЗ 2115

С 1997 по 2012 год выпускались различные модификации ВАЗ 2115. Всего было выпущено шесть модификаций:

• 2115 с двигателем 1,5 л на 76 л.с;
• 21150 с двигателем 1,5 л на 68 л.с.;
• 2115-20 с двигателем 1,5 л на 78 л.с.;
• 2115-91 с двигателем 1,3 л на 135 л.с.;
• 2115-40 с двигателем 1,6 л на 81 л.с.;
• 21154 с двигателем 1,6 л на 80 л.с.

Из этих шести модификаций ВАЗ 2115 технические характеристики пяти из них весьма близки. Параметры мощности лежат в пределах от 68 (ВАЗ 21150) до 81 (ВАЗ 2115-40) лошадиных сил. По параметрам максимальной скорости и расходу топлива они также не отличаются слишком значительно.

А вот одна модификация (ВАЗ 2115-91) стоит особняком. При самом маленьком объеме двигателя (1,3 л) она имеет наибольшую мощность (135 лошадиных сил). Дело в том, что эта модификация оснащена мотором особого типа. Это роторный двигатель Ванкеля или роторно-поршневой. Он разработан в середине 20-го века немецкими изобретателями Ванкелем и Фройдом. Мотор использует ротор треугольного сечения, расположенный внутри цилиндра сложного профиля, сечение которого имеет форму эпитрохоиды, специальной кривой, обеспечивающей плотной прилегание ребер ротора к стенкам цилиндра.

Роторно-поршневой двигатель преобразует энергию, возникающую при сгорании топливно-воздушной смеси обычного автомобильного бензина и атмосферного воздуха, непосредственно во вращение выходного вала. Это обстоятельство обеспечивает простоту устройства двигателя Ванкеля. В нем отсутствует коленчатый вал, кривошипно-шатунный и газораспределительный механизмы. Номенклатура деталей этого двигателя включает всего несколько десятков наименований, в то время как обычный мотор состоит из нескольких сотен деталей. Это отражается и на том, сколько весит мотор Ванкеля при той же мощности.

Такая конструкция позволяет добиться небывалой компактности и беспрецедентной удельной мощности. Это можно испытать, если записаться на тест драйв ВАЗ 2115 с таким двигателем. Полицейский автомобиль в стандартном кузове ВАЗ 2115, оборудованный двигателем Ванкеля, с легкостью догоняет любого нарушителя.

Маленький ресурс двигателей этого типа ограничил их применение. Но в специальных случаях ВАЗ 2115-91 — отличное решение.

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Проблемы топливного бака ВАЗ-2115

Емкость под бензин на ВАЗ-2115, как и в любой другой модели автомобиля, изготовлена из металла. Этот материал имеет свойство растягиваться и вжиматься под воздействием внешних сил. Это далеко не единственная проблема емкости под топлива в этом автомобиле. Наиболее часто владельцы этого транспортного средства сталкиваются со следующими проблемами:

• вытекание топлива;
• некорректная работа датчика;
• недоработки конструкции.

Первая и последняя неисправности часто бывают связаны между собой. Дело в том, что в карбюраторных моделях применяется сепаратор. Это устройство необходимо для сбора паров бензина и их конденсации. После того как испарения превращаются в жидкость, они сливаются обратно в бак. В большинстве ВАЗ-2115 устанавливается пластиковый сепаратор, который со временем покрывается трещинами, оплавляется и деформируется. В таких случаях необходимо заменить его на металлическую модель, которая устойчивей к внешним воздействиям. Инжектор такого элемента в конструкции не имеет.

Некорректное отображение уровня топлива в баке может быть вызвано двумя причинами:

1. Если после запуска двигателя прибор на панели показывает разные значения, то необходимо искать проблему в районе ручника. Там проходит провод «массы», крепление которого при использовании автомобиля может расшатываться. Достаточно затянуть два болта, чтобы проблема исчезла.
2. После ремонта может раньше времени загораться лампа контроля за расходом бензина. Это связано с тем, что поплавковый датчик, расположенный в емкости под топливо, срабатывает раньше времени. В тот момент, когда поплавок опускается до определенного уровня, замыкаются контакты. Достаточно слегка отогнуть концевик, чтобы замыкание происходило чуть позже.

Помните, что все работы с топливной системой необходимо проводить, соблюдая правила безопасности.

Когда перестали выпускать ваз 2115

Поклонников автомобилей Волжского автозавода интересует, когда перестали выпускать ВАЗ 2115. Чтобы ответить на этот вопрос, необходимо знать историю появления этого автомобиля и причины, по которым его сняли с производства.

История появления ВАЗ 2115

Первый опытный образец ВАЗ 2115 из семейства Lada Samara, получивший в народе название «Пятнашка», был продемонстрирован в 1997 году на Московском автосалоне. С этого же года был налажен его серийный выпуск. От своего предшественника ВАЗ 21099 из семейства Лада «Спутник» (год выпуска 1990) «Пятнашка» выгодно отличалась дизайном передней части; крылья, капот и крышка багажника получили более скругленную форму. Металлический бампер был заменен на пластиковый. Вид стал более современным благодаря боковым декоративным накладкам. Более удобным стал багажник, проем которого начинался от бампера. Длина кузова увеличилась на 22,5 см. Автомобиль стал обтекаемым и успешно прошел испытания в аэродинамической трубе.

Однако в 1999 году дизайнеры существенно изменили внешний вид автомобиля. Была установлена новая передняя и задняя оптика, на спойлере багажника появился дополнительный стоп-сигнал, претерпело усовершенствование электрооборудование. В лучшую сторону изменился салон.

С 2007 года автомобиль стал комплектоваться двигателем с объемом 1,6 л. После этого усовершенствования седан стал отвечать европейским стандартам.

По отношению к предшественникам эта модель оказалась самой дорогой, но и самой престижной. Объем продаж составил 30% от всех моделей ВАЗ. В среднем ежемесячно с конвейера сходило по 2600 «Пятнашек».

Востребованность и популярность нового седана росли. Поэтому с 2000 года его сборку перевели на главный конвейер Волжского автозавода.

С какого года и почему был прекращен выпуск ВАЗ 2115

В 2012 году была выпущена Лада Гранта. При более привлекательном дизайне и лучших технических характеристиках ее стоимость была сопоставима со стоимостью ВАЗ 2115. Это одна из причин, по которой выпуск популярной модели 2115 был прекращен.

Кроме этого, на российский рынок хлынул поток зарубежных автомобилей, новых и подержанных.

Мнения потенциальных покупателей как в России, так и в странах, куда экспортировался ВАЗ 2115, разделились. При одинаковой стоимости автомобилей многие автолюбители предпочли остановить свой выбор на более комфортабельных, оснащенных и надежных иномарках с небольшим сроком эксплуатации. Другие считали, что новый есть новый, и по крайней мере в течение гарантийного срока проблем с автомобилем 2115 не будет. Да и запчасти отечественного производства дешевле.

Спрос на популярную модель стал падать, ежемесячный объем ее продаж снизился до 500 автомобилей в месяц.

Чтобы увеличить спрос на ВАЗ 2115, Волжским заводом был принят ряд мер. Одна из них — существенная скидка на эту модель. Мера имела временный успех. Спрос на ВАЗ 2115 возрос более чем на 70%. Но это была успешная последняя попытка. В 2011 году продажи снизились на 44%, и руководство завода приняло решение прекратить выпуск этой модели с 1 января 2012 года. Но производство продолжалось еще до конца года.

27 декабря 2012 с конвейера в Тольятти сошел последний серийный ВАЗ 2115.

За все годы было выпущено более 10 млн автомобилей этой модели.

Но производство автомобилей линейки Lada Samara на этом не закончилось. До конца 2013 года в Тольятти продолжался выпуск его модификаций 2113 и 2114.

Дочерние предприятия Волжского автозавода, выпускавшие автомобили на базе ВАЗ 2115, перешли на производство автомобилей на базе Лады Гранта.

Ответить точно, с какого года полностью прекратилась продажа «Пятнашек», нельзя. На складах у дилеров оставались автомобили, которые продавались еще длительное время.

korchim.ru

Что надежнее ваз 2110 или ваз 2115

чирик по приятнее ликвиднее

10-ку лучше. Она проще и крепче.

Лучше б/у не брать, если есть деньги.

Ваз 2115 там качество получше!

Больше дело вкуса, кому и что больше нравится, сами уж решите, по конструкции особых отличий нет. А б/у брать после проверок тех. состояния и выбрать наиболее живой аппарат.

Семейство 2113-14-15 самое неудачное из ВАЗ, у 2110 хоть брусья в дверях есть противоударные, а эти по безопасности хуже 2106, по краш тестам 0

думаю 2110 будет получше. нет вечно текучего крана печки и вместо часов и бортовой пищалки можно поставить 2din магнитолу, если посвежее по годам смотреть то 10 будут с 124 мотором и более надежной кпп чем в самарах, еще европанелью и щиток от калины.

по кузову верно подмечено что не во всех 10 были сплошные усилители в порогах, но в позних годах должны быть по типу как в самарах.

если бюджет малый и выбор ограничивается автомобилями с коррозией по кузову, то внимательно смотреть под стаканы на 2110, гниют страх как и потом стакан отрывает если не варить, особенно проблемно с номерным…

Мне больше 2110 нравиться, я фанат «старой школы» да и в обслужке он гораздо дешевле выходит…

бери то что свежее, 2110 перестали выпускать в 2008 в марте, вот и думай

ездил на десятке год2001 днище усталое пороги тоже не фонтан. не могу сказать что плохая машина. взял 2115 2009 года. есть не большие жучки в районе сполейра и задних ручек дверей там евреки до меня установлены пластиковые. короче разница в динамике. 15 бодрее на разгон. по трассе более мягче в ней.

она длиннее по кочкам переваливается если хорошие стойки поставить мотор 1.6 тянет очень хорошо расход меньше чем на десятке не на много но все же при больших пробегах как у меня чувствуется. минусы 15 модели. крышка багажника не держит вечно падает там установлен торсион а не пружина как на десятке.

салон у 15 нужно протягивать особенно удивила задняя полка она даже не прекручена. в остальном доволен. десятка конечно по крепче в плане дтп но новых десяток нет есть богдан был служебный богдан сыпался так же как и заз шанс или ланос. 10 ки до богданов я думаю брать можно по состоянию. приору вообщее не уважаю я считаю она таких денег не стоит вовсе.

расходники дорогие через чур. я на рено логан покупал ремень помпу ролики на приору теже комплектующие дороже.

Лучше вообще ВАЗ не брать. Возьми б/у иномарку. Всяко лучше будет.

Гавно и то и это, но 10ка хоть более продвинутое гавно, там меньше болячек.

Ни ту, ни другую — обе ведра с болтами

Лучше брать новую! Или подержанную иномарку.

Новее и актуальнее Ваз 2115

Десятка лучше. У нее мозги не под радиатором печки

Объем бака и почему он меняется

Согласно технической документации на ВАЗ-2115, в этом автомобиле установлен топливный бак с номинальным объемом 43 литра. Однако его конструктивной особенностью является длинная горловина, в которую можно залить еще от 2 до 5 литров. Между автолюбителями идет жесточайший спор по поводу того, сколько литров реально разместить в баке стандартной «пятнашки». Многие даже считают, что в мороз в емкость помещается большее количество топлива, чем в знойный летний день.

На самом деле, причиной изменения вмещаемого объема топлива, является деформация или растяжение бака. Если поверхность этого запасной части авто имеет множество вмятин, то его вместимость будет снижаться. Некоторые автолюбители со временем начинают замечать, что в емкость для заправки автомобиля помещается больше бензина, это связано с раздуванием бака.

Выводы

Устройство 8-клапанного инжекторного двигателя ВАЗ-2114 достаточно похоже на первые поколения этого мотора – «Самара». Конечно, конструкторы внесли много изменений в особенности силового агрегата, но во многом они остались похожи. Ремонт и обслуживание данного двигателя необходимо проводить регулярно, что продлит не только его ресурс, но и понизит износ деталей, которые расположены внутри.

Разместите в удобном месте блок цилиндров и закрутите недостающие шпильки. Генератор закрепите 2-мя болтами.

Вкладыши и полукольца коленвала, а также поршни и сальники необходимо смазать маслом. При сборке двигателя сальники коленвала должны быть новыми.

Установка упорных полуколец коленвала

Установите в первые, вторые, четвертые, пятые гнезда блока цилиндров вкладыши с канавкой, а в третье гнездо— вкладыши без канавки. Установите коленвал в коренные подшипники и и в гнездо среднего подшипника упорные полукольца.

Полукольца необходимо направить канавками в сторону упорных поверхностей коленвала. На средней опоре коленвала, где крепится маховик, устанавливается металлокерамическое полукольцо, окрашенное в желтый цвет, а с другой стороны кольцо, окрашенное в сталеалюминиевый цвет.

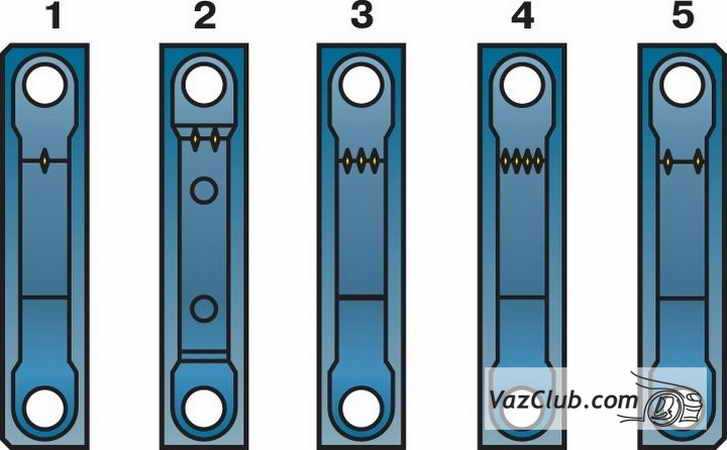

Метки на крышках коренных подшипников.

Крышки коренных подшипников устанавливаются строго по меткам. Метки крышек должны находиться строго со стороны генератора, затем закрутите болты.

Проверка свободного хода коленвала

Проверьте свободный осевой ход коленвала. Осевой ход коленвала должен быть порядка 0,06–0,26 мм. Если люфт больше допустимых значений, необходимо заменить старые полукольца.

Держатель заднего сальника коленвала. Центрирование.

Запрессуйте задний сальник коленвала. Установите держатель с сальником и передвиньте его с оправки на фланец коленвала. Установите прокладку и прикрепите его к блоку цилиндров специальными болтами с пружинными шайбами.

Блокировка маховика фиксатором

Маховик следует устанавливать на коленвал, чтобы метка (конусообразная лунка) находилась против оси шатунной шейки 4-го цилиндра. Обезжирьте болты и отверстия в коленвале. Наживите шайбу и болты крепления с герметиком, зафиксируйте маховик и затяните болты.

Установка поршня с поршневыми кольцами в цилиндр при помощи регулируемой втулки

При помощи регулируемой специальной втулки вставьте в цилиндры поршни с шатунами.

Необходимо чтобы метка на днище поршня указывала в сторону привода распредвала.

Установите вкладыши. Установите шатуны, крышки на шейки коленвала, затяните болты.

Номер цилиндра на крышке должен находиться напротив номера цилиндра на нижней головке шатуна.

Запрессуйте передний сальник коленвала в крышку масляного насоса. Перед установкой масляного насоса необходимо его смазать, залив немного масла и пару раз провернуть его шестерню. Установите масляный насос с сальником коленвала и проверните шестерню в положение, чтобы она наделась на шейку коленвала. передвиньте насос с оправки на вал, и закрепите его к блоку цилиндров ваз 2113.

Направляющие штифты масляного насоса

• Снятие масляного насоса
• 1 – масляный насос
• 2 – прокладка масляного насоса
• 3 – приемник масляного насоса
• 4 – прокладка картера
• 5 – картер
• 6 – датчик положения коленчатого вала

Маслоприемник необходимо установить в отверстие масляного насоса , затем прикрепить маслоприемник к масляному насосу и к крышке 2-го коренного подшипника коленчатого вала ваз 2114.

Закрепите масляный картер с прокладкой

Перед установкой масляного фильтра необходимо смазать уплотнительное кольцо.

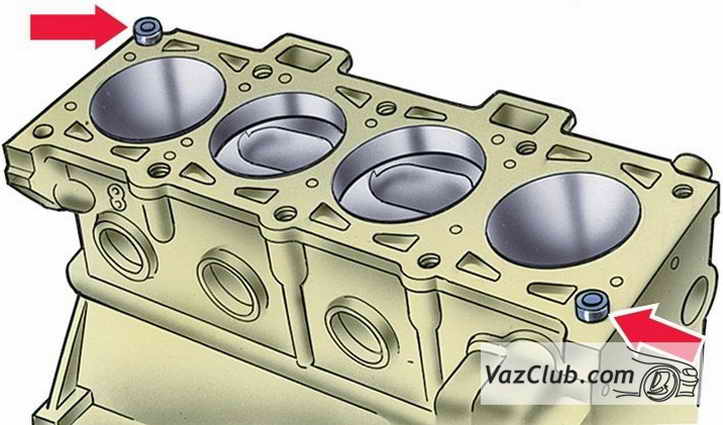

Втулки для центрирования головки на блоке цилиндров

Порядок затягивания болтов головки цилиндров

В блок цилиндров вставьте две центрирующие втулки и установите прокладку головки цилиндров. Отверстие для циркуляции масла должно находиться возле пятого болта крепления головки цилиндров.
