Замена прокладки блока цилиндров (гбц)

В каких случаях прокладка ГБЦ требует замены?

Точно определить, когда прокладка головки блока цилиндров исчерпает свой ресурс, не представляется возможным. Функционирование уплотнителя зависит от общего состояния конструктивных элементов силового агрегата, манеры вождения и прочих внешних факторов. Каждый водитель, даже самый начинающий, сможет с высокой долей вероятности определить полный износ прокладки ГБЦ по следующим признакам:

• На стыке блока с головой просачивается моторное масло, охлаждающая жидкость
• Изменение характера выхлопных газов во время прогрева мотора
• Дымление двигателя
• Появление эмульсии в бачке с охлаждающей жидкостью

При наблюдении подобных симптомов поломки в кротчайшие сроки рекомендуется осуществить замену прокладки головки блока цилиндров. Кроме того, эту же манипуляцию необходимо проводить каждый раз после разбора/сбора ГБЦ. Если отчетливо наблюдается прорыв выхлопных газов в местах стыка элементов узла, вероятней всего произошло пробитие уплотнителя. Именно по этой причине двигатель будет работать намного шумней.

В случае прогара уплотнителя между камерами сгорания произойдет смешивание воздушной смеси с отработанными газами. В таком случае водитель будет наблюдать неустойчивую работу двигателя на холодную, а вот после прогрева проблема, как правило, временно исчезает. Единственным и наиболее эффективным способом определения причины нестабильной работы силового агрегата считается замер уровня компрессии.

Почему пробивает прокладку ГБЦ

Автовладельцы часто спрашивают, почему прокладка ГБЦ не выдерживает и повреждается. Выделим основные причины.

Перегрев

Чаще всего прокладка ГБЦ прогорает из-за перегрева двигателя, поэтому важно на ранней стадии определить неисправность и устранить ее. Из-за изменения температурного режима крышка блока «уходит» и ухудшается контакт между участками мотора

Результат — отсутствие герметичности силового агрегата с последствиями для прокладки

Из-за изменения температурного режима крышка блока «уходит» и ухудшается контакт между участками мотора. Результат — отсутствие герметичности силового агрегата с последствиями для прокладки.

Как правило, такой проблеме подвержены ГБЦ из алюминия. Чугунная головка (устанавливается на дизельных моторах) более стойка к температурным перепадам. Но она может деформироваться или повредиться.

Действие температуры часто приводит к деформации самой прокладки, из-за чего нарушается герметичность системы.

Неправильное усилие при затяжке болтов ГБЦ

При сборке двигателя важно знать точный момент протяжки болтов, удерживающих головку на блоке цилиндров. Увеличение или уменьшение этого параметра может привести к разрушению или ухудшению герметичности соответственно

Во втором случае ГБЦ и БЦ неплотно прилегают друг к другу, из-за чего газы с атмосферным воздухом проходят в имеющиеся отверстия и разрушают прокладку.

Во избежание таких последствий необходимо закручивать болты с помощью динамометра и четко следовать инструкции производителя.

Не менее важный момент — соблюдение последовательности вкручивания. Подробные сведения по выполнении работы приведена в инструкции к автомобилю.

К примеру, на ВАЗ используются следующие правила:

1. Сначала вкручиваются центральные болты, а потом — по диагонали.
2. Усилие составляет 3 кг*с, а после дотягиваются до 6 кг*с и 9-10 кг*с.

В 8 из 10 случаев причина пробитой прокладки — несоблюдение правил протяжки в вопросах момента, последовательности и иных нюансов.

Поэтому обязательно прочитайте про правильную затяжку головки блока цилиндров и с каким усилием это нужно делать.

Низкокачественный материал

При покупке прокладки выбирайте товары в проверенных магазинах.

Изделия бывают следующих видов:

1. Многослойные из стали. Содержат от двух до пяти слоев. На поверхности обработаны силиконом для окантовки каналов.
2. Композитные. Старая технология, которая почти не применяется. В основе лежит асбест и графит, а поршневую часть окружают кольца из стали.
3. Медные. Отличаются высокой степенью надежности, используются на некоторых видах авто.
4. Эластомерные. Изготовлены из стали с нанесением на поверхность пластичного материала. На газовых стыках предусмотрены кольца из стали, а ходы имеют окантовку герметиком.
5. Безасбестовые. Изготавливаются с применением более современных материалов.

Стоимость прокладки ГБЦ не слишком велика, поэтому на этом не рекомендуется сильно экономить, так как такая экономия может потом дорого обойтись.

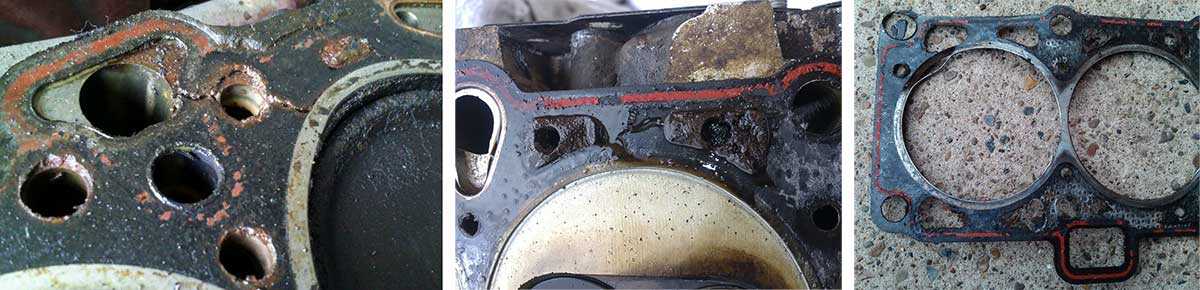

Места прогорания прокладок ГБЦ

Дополнительные причины

Выделяется и ряд дополнительных факторов, почему может перегореть прокладка:

1. Естественное старение.
2. Нарушение процесса сжигания горючего. Чаще всего проблемы возникают в головке, на которой возникают трещины. ГБЦ, как правило, имеет алюминиевую основу. При нагреве происходит быстрое расширение, и головка надавливает на прокладку. Последняя не выдерживает и повреждается.
3. Повышенная температура в камере сгорания из-за неправильного угла зажигания и т. д.

Автовладелец должен понимать разницу между «пробоем» и «прогаром». В первом случае имеет место серьезное повреждение прокладки или ее элементов, а во втором — несущественные нарушения целостности, которые иногда не удается отыскать на поверхности.

Выбор новой прокладки

Нельзя гарантировать, что даже при тщательном и правильном техническом обслуживании вы полностью исключите вероятность пробоя прокладки. Потому каждый автомобилист обязан иметь при себе запасную деталь.

Выбрать изделие не так сложно. Если у вас иномарка, тогда смело отталкивайтесь от вин-кода автомобиля. Проще всего отыскать деталь именно так, если воспользоваться услугами современных онлайн-сервисов. Либо идти альтернативным путем, часто применяемым в отношении отечественных машин. Для подбора потребуется знать только марку, модель автомобиля и установленный силовой агрегат, который также нумеруется и имеет свои соответствующие обозначения.

Перечень производителей огромен. Но лучше доверять проверенным и хорошо зарекомендовавшим себя фирмам.

Немаловажно обратить внимание на материал изготовления прокладки головки блока

Выделяют 3 разновидности изделий:

• Безасбестовая. Такая прокладка характеризуется довольно низкими показателями усадки и отличной восстанавливаемостью;
• Асбестовая. Характеристики напоминают прокладки первого типа. При этом деталь из асбеста более упругая, термостойкая и эластичная. Зачастую входит в состав ремкомплектов;
• Металлическая. Самая эффективная, качественная и дорогая. Позволяет равномерно распределить поверхностное давление по всей плоскости блока и головки.

Тут уже решайте сами. Но оптимально выбирать между вторым и третьим вариантом.

Какая прокладка ГБЦ лучше: правила выбора

При выборе прокладки ГБЦ необходимо ориентироваться на следующие критерии: стойкость к коррозии, высоким температурам, давлению и сроку эксплуатации. Выше мы рассматривали виды таких изделий. Теперь подробнее остановимся на их особенностях.

Металлические

Прокладки ГБЦ, изготовленные из металла, пользуются высокой популярностью у автовладельцев.

Их преимущества:

• повышенная прочность;
• равномерность нагрузки;
• большой срок службы;
• наличие уплотнительных элементов, защищающих от разгерметизации.

Металлические изделия рекомендуется применять на машинах с турбиной или оборудованных форсированными моторами.

Асбестовые

Прокладки на основе асбеста пользуются большим спросом у автовладельцев.

Их преимущества:

1. Стойкость к высокой температуре.
2. Доступная стоимость.
3. Небольшая усадка.
4. Наличие металлических элементов в местах, где это необходимо.

Из минусов:

1. Ухудшение качества при продолжительном применении.
2. Чувствительность к вибрациям и температурным скачкам.
3. Опасность асбеста для здоровья (больше актуально для людей, участвующих в производстве).

Безасбестовые

К этой категории относятся изделие, изготавливаемые из современных композитных материалов.

Они имеют ряд преимуществ:

1. Почти полное отсутствие усадки.
2. Долгий срок службы.
3. Эластичность, гарантирующая хорошее прилегание к поверхности.
4. Стойкость к высокой температуре.
5. Отсутствие боязни перепадов давления.
6. Усиление основных участков металлическими компонентами.

Важно учесть, что ресурс прокладки ГБЦ зависит не столько от материала, сколько от правильности установки. Если не попасть в усадочное место, проблемы будут даже с самым дорогим изделием, поэтому к такому вопросу необходимо подходить со всей ответственностью

Главным признаком неправильной установки является ее быстрое повреждение и появление признаков, которые упоминались в начале статьи.

На дизельных двигателях неправильный монтаж может проявиться стуком поршневой системы из-за того, что движущийся элемент задевает край прокладки.

Как проверить прокладку ГБЦ

В процессе диагностики автовладелец должен знать, как проверить прокладку головки на исправность. Для этого используйте следующие методы.

С помощью перчатки, пакета или воздушного шара

Наденьте резиновую перчатку, пакет (необходимо зафиксировать в основании), презерватив или воздушный шар на расширительный бачок, после чего запустите мотор и оставьте его на три-пять минут. Желательно увеличить обороты до трех-пяти тысяч. Чем серьезнее повреждение, тем быстрей изделие наполняется газами.

Используйте бутылку

На грузовых авто для проверки найдите бутылку на 0,5 л.

Далее сделайте следующее:

1. Найдите сапун на расширительном бачке.
2. Наполните бутылку водой.
3. Вставьте в нее трубку.

Появление пузырьков воздуха свидетельствует о наличии повреждения.

Процесс замены прокладки

Для того, чтобы было провести замену быстрее и удобнее понадобится яма, эстакада или подъемник. Как показывает практика, то не всегда под рукой есть такие удобства и приходится мучиться в гараже. Рассмотрим, поэтапный процесс замены прокладки ГБЦ:

1. Демонтируем «клемму-минус» с АКБ.

2. Для замены прокладки необходимо очистить каналы головки от охлаждающей жидкости, поэтому сливаем ее в ранее заготовленную емкость.

3. Сбрасываем давление в топливной системе.

4. Подобравшись к двигателю снизу необходимо демонтировать приемную трубу.

5. Следующим этапом становится демонтаж термостата.

6. Поскольку необходимо заменить саму прокладку, то разбирать головку не будем и демонтируем ее вместе с распределительными валами.

7. Снятие ГБЦ происходит вместе с топливной рампой.
8. Отключаем датчики распределительных валов и масла в моторе.

9. Проводим демонтаж ремня ГРМ.

10. Теперь, необходимо зафиксировать распределительные валы, а потом снять шкивы, чтобы они не мешали.

11. Проводим демонтаж датчика охлаждения.
12. Снимаем клапанную крышку. Для этого необходимо выкрутить болты крепления. При сборке болты должны закручиваться по определённому порядку и с определённым моментом.
13. Теперь, можно поднять головку блока цилиндров.

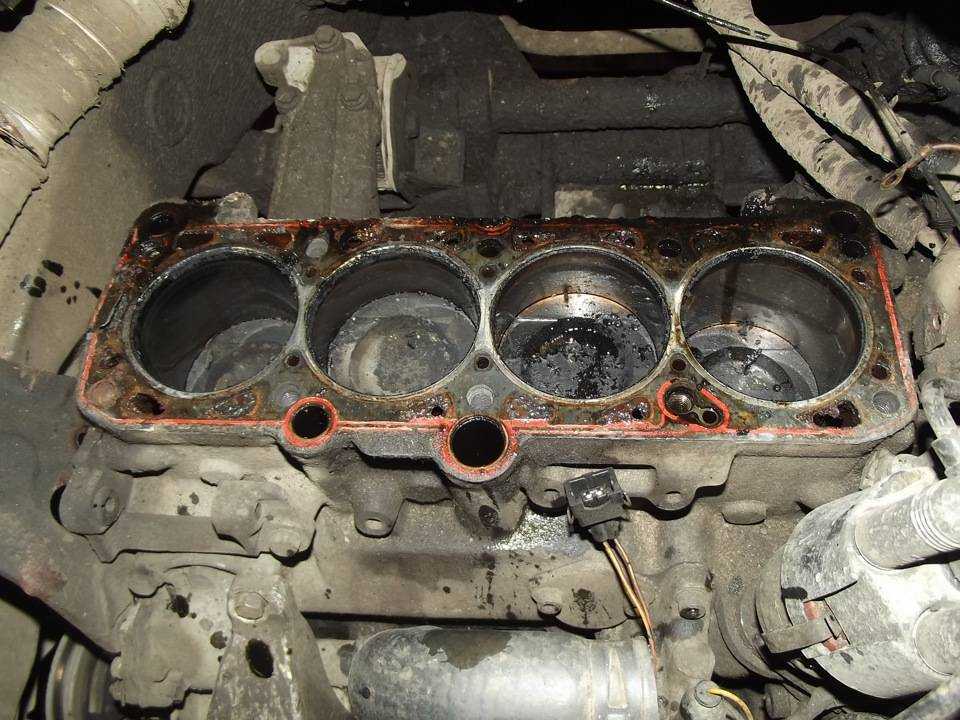

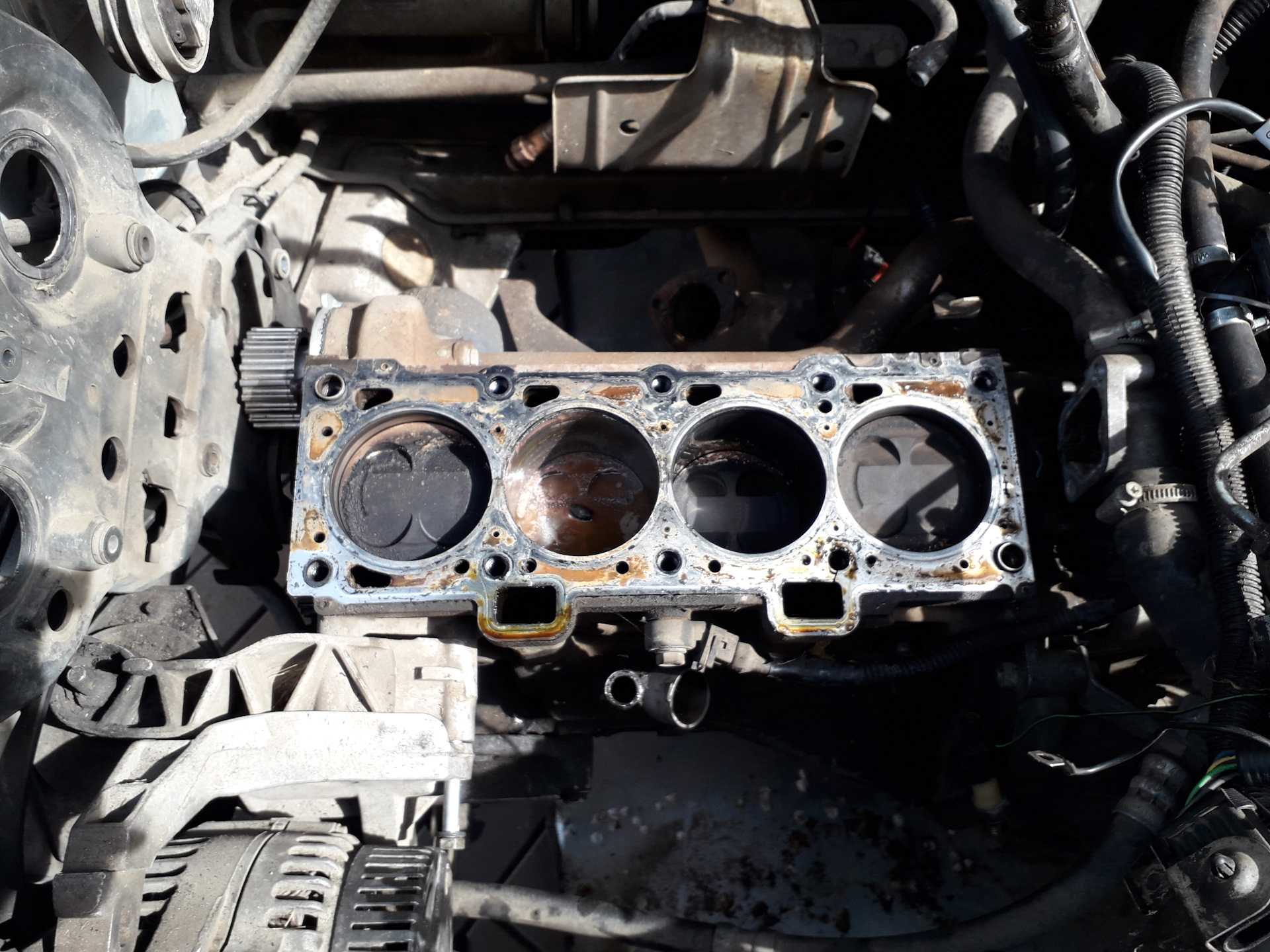

14. Удаляем остатки прокладочного материала с поверхности блока и ГБЦ.

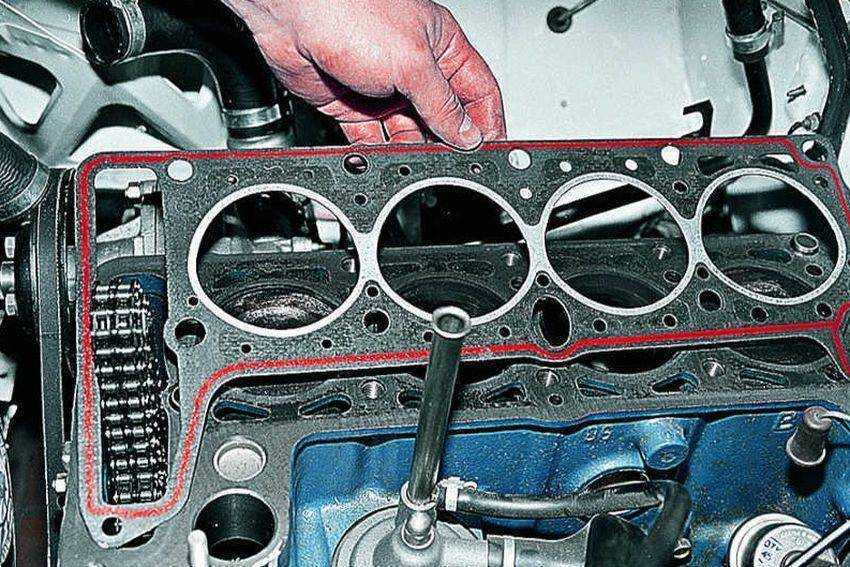

15. Устанавливаем новую прокладку на поверхность головки. Если прокладочный материал имеет красную окантовку, то герметик применять не нужно, а вот если его нет – то прокладку необходимо смазать графитовой смазкой и по контуру нанести герметик.
16. Ставим головку блока на место и закручиваем винты в последовательности за схемой.
17. Вся остальная сборка проводится в обратном порядке.

Теперь прокладка заменена и можно дальше использовать автомобиль.

Выбор прокладки ГБЦ

Прежде чем приступить к выбору прокладки головки блока за каталожным номером, необходимо рассмотреть, какие бывают прокладочные материалы. Рассмотрим, основные виды прокладок ГБЦ:

• Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
• Металлические. Это одни самых надежных и качественных расходных материалов.
• Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Прокладка ГБЦ металлическая

Итак, теперь можно рассмотреть оригинальную прокладку, а также заменители, которые применяются. В основном, все производители ставят маркировку прокладок согласно оригинала.

Причины выхода из строя

Причин, которые послужили тому, что прокладка ГБЦ вышла из строя не много, но каждый владелец автомобиля обязан их знать. Итак, рассмотрим, основные из них:

• Износ. Каждый элемент автомобиля имеет свой срок службы эксплуатации, а поэтому изношенность детали просто неизбежна.
• Прогиб или деформация головки блока цилиндров может привести к тому, что произойдет пробой прокладки или на ее поверхность попадет горячий антифриз.
• Закипание автомобиля может привести к тому, что прокладка выйдет из строя.

Признаки замены

Для верной диагностики и определения неисправностей необходимо правильно диагностировать.

Белый пар из выхлопной — повод задуматься!

Рассмотрим, основные прямые и косвенные признаки того, что прокладка ГБЦ поверглась износу и требует замены:

• Из выхлопа начинает идти белый пар;
• На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
• В охлаждающей жидкости появляются следы масла;
• В поддоне скапливается внушительное количество смазывающего вещества;
• Около заливной крышки образуется пена.

Теперь все вопросы рассмотрены, установлены причины, признаки и способ замены прокладки головки блока цилиндров.

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена
прокладки ГБЦ сопряжена с снятием головки и, соответственно,
разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок,
подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя
тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все
электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация
после замены клапанов обычно длится на протяжении 500 км пробега, но
возможны случаи, когда после первого запуска необходимо корректировать тепловые
зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.

Почему прокладка ГБЦ изнашивается и как проверить её состояние?

Уплотнитель можно без преувеличения назвать самым важным элементом ГБЦ. Не нужно экономить денежные средства на замене прокладки, ведь подобные попытки в конечном итоге обернутся серьёзной поломкой двигателя

Важно понимать, что это одноразовый материал, требующий замены после любых манипуляций с ГБЦ. На сегодняшний день известны следующие разновидности прокладок:

• Безасбестовые – им характерен низкий коллапс и высокая воспроизводимость
• Асбестовые – надежны, пластичны, способны выдержать высокие температуры, которые преобладают в системе автомобиля
• Металлические – самая дорогостоящая разновидность, но от этого и самая надёжная. Многие специалисты рекомендуют устанавливать их вместо обычных

Оценить визуально состояние прокладки ГБЦ практически невозможно. Для оценки способностей её дальнейшего функционирования сопоставляется заводской и текущий расход топлива на каждые 100 км пути, проводится диагностика работы двигателя. Непродолжительные поездки на авто с изношенной прокладкой могут привести к серьёзным последствиям: двигатель машины с небольшим пробегом, но с непригодным уплотнителем головки блока цилиндров в запущенных случаях удастся реанимировать только за счет капитального ремонта.

Отметим следующие причины преждевременного износа уплотнителя:

1. Неправильный монтаж элементов во время сбора ГБЦ
2. Длительный перегрев мотора
3. Эксплуатация авто на топливе низкого качества

Перегрев двигателя – наиболее распространенная причина пробоя прокладки. Увеличение рабочей температуры силового агрегата наблюдается при неисправностях охлаждающей системы и детонациях. Критические температуры не выдерживает даже асбестовый материал, теряющий со временем свою прочность, эластичность и многие другие важные характеристики. Потеря своих функциональных свойств ведет к выдуванию и полному разрушению материала.

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ фирмы «Гейтс» доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной
особенностью ремонта ГБЦ гранты является применение металлокерамических седел.
На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно
обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Как купить прокладку ГБЦ

Для того, чтобы приобрести правильную запасную часть необходимо обладать следующей информацией:

• для иномарок необходим VIN машины;
• для отечественных авто — модель автомобиля и установленного двигателя.

Выбор производителей достаточно широк, можно приобрести оригинальную запчасть с клеймом производителя автомобиля или так называемый неоригинал. Во втором случае следует отдавать предпочтения изделиям известных компаний, специализирующихся на производстве компонентов для ремонта моторов. Их изделия дешевле оригинальных, но по качеству им ничем не уступают.

Приобретать уплотнительные элементы лучше в крупных сетях магазинов автозапчастей, с устоявшейся репутацией. Даже если приобретенная запчасть окажется некондиционной, что бывает крайне редко, у крупных торговцев проблем с заменой или возвратом, как правило, не возникает.

Признаки пробитой прокладки ГБЦ

Необходимость в смене данной детали может наступить в самое неожиданное время. Однако время, которое  она будет служить рассчитать невозможно, так как это чисто индивидуальный ресурс, зависящий ио стиля вождения, качества прокладки, марки и модели машыны и т.п. Стандартная гарантия на прокладку ГБЦ в магазинах — 1 год.

Но понимая симптомы, говорящие о необходимости смены этой детали, можно не пропустить этот важный момент. Самые распространенные среди них:

• В местах соединения ГБЦ и блока наблюдается протекание масла из мотора или жидкости охлаждения.
• На проверяющем щупе уровня масла видна субстанция беловатого оттенка, что говорит о протекании жидкости охлаждения сквозь прокладку.
• Если выхлопы вашего авто имеют белый цвет, даже после того, как машина прогрелась – это сигнализирует, что жидкость охлаждения уже в цилиндре.

• Повреждённая прокладка может пропускать масло и в радиаторную жидкость и в расширительный бачок. Другими словами масло начало циркулировать в охлаждающей системе автомобиля.

• Еще один признак пришедшей в негодность прокладки – это поступление выхлопов в охлаждающую систему. Это можно определить, по наличию пузырей в радиаторной жидкости или в расширительном бачке.

Последствия прогара прокладки головки и эксплуатации автомобиля без замены изделия

Важно обнаружить прогар прокладки ГБЦ как можно раньше. При такой неисправности последствия будут зависеть от того, когда обнаружен дефект

Все ограничится заменой прогоревшей прокладки если дефект выявлен сразу после появления.

В случае продолжения эксплуатации автомобиля с поврежденной прокладкой головки возможны следующие последствия:

• Происходит перегрев ДВС. ГБЦ теряет геометрию, что приводит к необходимости восстанавливать форму головки путем фрезеровки поверхности и даже замене ГБЦ на новую.
• Происходит заклинивание двигателя из-за попадания ОЖ в систему смазки или гидравлического удара. Охлаждающая жидкость может попасть в систему смазки если сопряженные поверхности плохо покрыты смазочным слоем. Гидравлический удар обычно происходит после стоянки автомобиля с прокладкой ГБЦ с прогаром, что создает возможность попадания ОЖ в цилиндры. Стоимость восстановления мотора после заклинивания примерно равна стоимости нового двигателя или стоимости капремонта.
• Происходит прорыв патрубков системы охлаждения. Причина ― в системе давление резко повышается, что случается из-за происходящих в камере сгорания процессов.

Не рекомендуется эксплуатировать автомобиль с прогоревшей прокладкой головки и простоявший какое-то время без работы. Время простоя может быть совсем небольшим. Приступать к эксплуатации можно после замены прокладки.

Если на месте стоянки выполнить ремонт невозможно и нужно ехать в автомастерскую, то перед запуском двигателя надо выкрутить свечи. После этого ДВС прокручивают на несколько оборотов, что позволяет удалить охлаждающую жидкость из цилиндров. Затем следует вкрутить свечи зажигания и запустить ДВС. Такие меры дают возможность избежать гидравлического удара.

Что делать при пробитии прокладки ГБЦ

При выявлении неисправности единственный выход — заменить неисправный элемент и определить причину поломки. Стоимость прокладки различается в зависимости от марки машины и качества изделия.

Ремонтировать прокладку ГБЦ бесполезно, ведь работа мастера обойдется еще дороже.

Могут потребоваться и другие шаги:

1. Замените болты, если они деформировались, или если производитель рекомендует установку новых болтов каждый раз при снятии головки. Если болт не удается открутить из-за искривления, попробуйте его сорвать.
2. Отшлифуйте плоскость ГБЦ в случае ее искривления. Для этого необходимо обратиться к специалистам, использующим специальные станки. После снятия слоя на головке фломастером указывается толщина снятого металла и покупать прокладку нужно с учетом этой толщины.

После устранения технических неисправностей можно приступать к установке новой прокладки.

При выполнении этой работы следуйте следующим советам:

Почистите ГБЦ от нагара, накипи или старых элементов прокладки.
Проведите ревизию поверхности с помощью мерной линейки. С ее помощью определяется наличие и размер зазоров. Последние не должны превышать 0,5-1,0 мм. Если этот параметр больше, головка требует шлифовки или замены. При отсутствии линейки используйте толстый лист стекла, имеющий 5-миллиметровую толщину

Положите изделие на ГБЦ и обратите внимание на наличие прослоек. Для большей точности поверхность можно смазать маслом.
Перед заменой обработайте прокладку смазывающим составом на основе графита

Такой шаг делает изделие мягче и способствует лучшему прижатию к поверхности. В будущем после такой обработки изделие проще будет снимать. Кроме того, в процессе пользования графит не выдавливается.

После завершения работ вас должна интересовать стабильность работы двигателя

Обратите внимание на признаки неисправности, о которых упоминалось в начале статьи. При этом не форсируйте работу ДВС

Сначала дайте ему небольшую нагрузку, чтобы прокладка ГБЦ нашла свою позицию.

Учтите, что снятие / установка головки БЦ — трудоемкий процесс. Необходимо отбросить много узлов, слить технические жидкости, правильно вкрутить болты и т. д. При отсутствии опыта работу лучше доверить профессионалам.

Кстати, некоторые автовладельцы жалуются на повышение прожорливости мотора после замены прокладки.

Признаки пробитой прокладки ГБЦ

Предпосылки проверки состояния прокладки представлены:

• на периметре примыкания головки к основанию двигателя видны следы моторного масла или антифриза;
• при проверке масла на щупе имеется светлый пенистый налет, свидетельствующей о попадании в картер жидкости охлаждения;
• светлый густой дым из выхлопной трубы, после прогрева ДВС, также информирует о наличии антифриза в картере;
• жировые пятна в расширительном бачке охлаждения или радиаторе говорят о просачивании масла в систему охлаждения.

К чему приводит пробой в прокладке ГБЦ

Эксплуатация автомобиля с нарушенной целостностью уплотнительного элемента представлена следующим:

• машина будет плохо заводиться, а при работе может дымить и тяга ухудшиться;
• двигатель при работе будет троить, глохнуть, а его обороты неустойчивы;
• может пропадать компрессия в цилиндрах;
• если моторное масло разбавлено антифризом, внутренние детали будут «шлифовать» другу друга.

В результате гарантировано посещение СТО для замены вышедших из рабочего состояния деталей и узлов.

Замена седел клапанов

При прогаре седел и их разрушении, а также если сильно утоплены в
тело головки («просажены») или подвергались неоднократной зенковке требуется их
замена. Замена седел производится на фрезерном станке. Дефектное седло растачивается фрезой и удаляется из гнезда. Затем головку, согласно технологии, помещают в термопечь и нагревают до 120-150 градусов. Заготовки седел в виде колец помещают в жидкий азот для снижения их температуры до минус 40 град. Щипцами укладывают охлажденные кольца будущих седел в гнезда и легким постукиванием запрессовывают в тело головки. Дальнейшие операции по обработке фасок седел выполняются на специальном фрезерном станке или вручную набором фрез.

Инструкция по замене прокладки ГБЦ

В данной инструкции максимально расписаны детали, которые можно демонтировать для работы с прокладкой ГБЦ, однако не во всех моделях обязательно снимать те или иные детали, если они не мешают работе. Поэтому некоторые шаги можно пропускать.

1. Для начала необходимо обесточить автомобиль — снять минусовые клеммы с аккумулятора. При необходимости стоит слить антифриз и снизить давление в питании автомобиля.

2. Снимается крышка ГБЦ. При необходимости вместе с ней отсоединяются ресивер, дроссельный узел, впускной и выпускной коллекторы.

3. Колодки жгутов проводов отсоединяются от всех датчиков (массового расхода воздуха, масла,  положения дроссельной заслонки, температуры и т.д.).
4. Хомут, удерживающий воздухоподводящий патрубок на дроссельном узле ослабляется, и снимается вместе с воздушным фильтром.
5.  Жгут проводов вытягивается из-под ресивера.

6. Откручиваются крепежи передней крышки привода распределительного вала, сначала снимается она, а затем ремень ГРМ. Необходимо обязательно зафиксировать зубастый шкиф от прокручивания.

7. Извлекаются натяжной ролик и дистанционная шайба.
8. Снимается зубчатый шкиф с распредвала.
9. Демонтируется задняя крышка привода распределительного вала — откручиваются гайки крышки, а затем остальные крепежи.
10. Откручиваются винты, ослабляя хомуты. С выпускного патрубка последовательно отсоединяются все шланги: подводящий патрубок радиатора, подводящие шланги дроссельного узла и отопителя, отсоедините термостат вместе со шлангом.
11. Откручиваются крепежные гайки. От топливных трубок отсоединяются шланги слива и подачи топлива.

12. Постепенно ослабляются 10 болтов крепления головки блока, снимаются вместе с шайбами.

13. Демонтируется ГБЦ вместе с заветной прокладкой. Прокладка отделяется от ГБЦ.

14. Вся соприкасающаяся с прокладкой поверхность тщательно очищается от загрязнений, пыли, металлический стружек, пролитого масла и т.п.

15. Новая чистая прокладка устанавливается с учетом центрирующих втулок на ГБЦ. При этом отверстие для прохода масла в прокладке должно находиться между 3 и 4 цилиндрами.

16. Перед монтажом ГБЦ необходимо удостовериться, что на первом цилиндре закрыты оба клапана.

17. После установки ГБЦ и закручивания 10 болтов крепления, все оставшиеся детали монтируются в обратном порядке.

18. Ремонт закончен!

Внимание!
Всякая работа с собственной машиной, да и не только, требует повышенной концентрации, внимательности. И нужно быть аккуратным, так как в разных марках автомобилей технологии крепежа и стыковки, используемые производителем, могут иметь существенные различия

Те не менее, последовательность действий при ремонте двигателя остаётся типичной для всех машин.

Также вы можете посмотреть несколько видео о замене прокладки головки блока цилиндров:

Замена прокладки на ВАЗ:

Замена прокладки на Volkswagen Passat B3:

Замена прокладки на Honda Civic:

Если уверенности в собственных силах нет, и вы опасаетесь сделать только хуже, то наилучшим решением будет отогнать машину в сервисный центр.  Ведь, несмотря на то, что операция по смене прокладки не отличается сложностью, но ее некачественная установка. Неправильная сборка ГБЦ с недостаточным усилием, способно привести к возникновению на поверхностной части прокладки масла или охлаждающей жидкости. Если подобное произойдёт, то непременно будет наблюдаться протечка налитой в двигательный блок жидкости. Что приведёт к необходимости повторно разбирать ГБЦ, вновь заменять прокладку и совершать обратные действия.

В сервисном же центре все работы будут выполнять квалифицированные специалисты, это гарантирует качество и скорость.  Обычно в сервисных центрах подобные работы не отличаются завышенными ценами.
