Передняя подвеска fiat albea

Снятие, установка и ремонт задней рессоры автомобиля Газель

Замена рессор требуется при осадке или поломке листов рессоры

На автомобиль могут быть установлены трехлистовые рессоры с однолистовыми дополнительными рессорами или пятилистовые рессоры с трехлистовыми дополнительными рессорами

У трехлистовых рессор между листами установлены пластмассовые прокладки.

Передний конец рессоры прикреплен через резинометаллический шарнир к кронштейну на раме, а задний — к серьге.

К заднему мосту рессора присоединена с помощью стремянок.

Между основной и дополнительной рессорой установлена пластмассовая прокладка.

Ослабьте затяжку четырех гаек крепления стремянок

Отсоедините нижнее крепление амортизатора, для этого головкой на 19 отворачиваем гайку нижнего крепления амортизатора

Отсоединяем нижнюю часть амортизатора

Разгрузите рессору, приподняв заднюю часть автомобиля, и установите под заднюю часть рамы опору.

Отверните гайку пальца 1 крепления переднего конца рессоры к кронштейну на раме так, чтобы она осталась на пальце 1 заподлицо, обильно смочите шарнир и палец мыльным раствором или тормозной жидкостью и с помощью выколотки через монтажное отверстие в раме выбейте палец до касания гайки кронштейна 2.

Отверните гайку и выбейте окончательно палец 1 с помощью бородка, прикладывая усилие к торцу пальца.

Вместе с пальцем снимите две пружинные и одну упорную шайбы.

Отверните гайку пальца 1 крепления заднего конца рессоры к серьге 2.

Обильно смочите шарнир и палец 1 мыльным раствором или тормозной жидкостью.

Выбейте нижний палец 2, не повредив резьбы.

С помощью домкрата приподнимите заднюю часть автомобиля за раму так, чтобы концы рессоры вышли из кронштейна и серьги

Отверните четыре гайки стремянок рессор.

Извлеките резинометаллические шарниры из проушин рессоры.

При необходимости замены резинометаллического шарнира серьги отверните гайку пальца 1 крепления, выбейте верхний палец 1, снимите щеки 2 серег и извлеките из кронштейна 3 шарнир

Очистите рессору от грязи. Очистите проушины рессоры от ржавчины.

Шарниры рессоры обязательно замените.

Осмотрите пальцы. Они не должны иметь видимых следов износа, деформации, ржавчины, грязи. Резьбовая часть пальцев не должна иметь повреждений.

Серьги рессоры и шайба переднего пальца не должны быть деформированы.

Осмотрите рессоры. Листы рессоры не должны иметь трещин. В случае обнаружения указанных дефектов замените рессору в сборе или, разобрав рессору, замените дефектные листы.

Разность прогиба обеих задних рессор должна быть не более 10 мм.

Разность прогиба обеих дополнительных рессор должна быть не более 10 мм.

Установите рессору в порядке, обратном снятию.

Для облегчения запрессовки резинометаллических шарниров смажьте их густым мыльным раствором.

При установке учтите, что короткий конец рессоры должен быть направлен вперед по ходу движения автомобиля.

Окончательно затяните резьбовые соединения крепления рессоры на стоящем на земле автомобиле моментом 120–150 Нм (12–15 кгсм).

Две гайки пальцев серьги затягивайте равномерно во избежание перекосов.

Устройство и детализация переднего моста

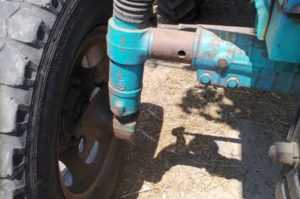

Мост представляет собой литую балку с телескопическими выдвижными трубами, изменением вылета которых устанавливают нужную ширину колеи. Наружные края труб оборудованы кронштейнами-кулаками, в которые вставлены поворотные цапфы со ступицами колёс.

Схема переднего моста

Балка моста

Литой трубчатый брус моста установлен между проушинами кронштейна полурамы и соединён шарнирно осью. Для предотвращения проворачивания и осевого перемещения сочленение фиксируется пальцем.

балка моста

Такая конструкция соединения позволяет реагировать качением на поперечные неровности дороги относительно оси движения в пределах 10˚. В выдвижных трубах просверлены по шесть отверстий, с шагом 50 мм, для изменения ширины хода колёс. Фиксация вылета осуществляется парой стяжных болтов с каждой стороны балки при совпадении отверстий в деталях.

Выдвижной кулак моста МТЗ 80

Поворотные цапфы

Узел представляет собой вал 9, вставленный на нижнюю 13 и верхнюю втулки 7 в корпусе кронштейна  6 выдвижного кулака. Втулки плотно запрессованы в корпус, дополнительно нижняя втулка фиксируется двумя болтами 1. В кронштейнах на поворотные валы одеты пружины 10, с помощью которых подрессоривается балка моста. Нижняя часть пружины опирается на упорный подшипник 11, а верхняя  в кронштейн цапфы. На верхние шлицевые части поворотных валов посажены рычаги рулевой трапеции (сошки), соединение которых фиксируется гайками 5.

Выдвижной кулак моста МТЗ 80

К нижним концам валов приварены полуоси, к которым крепятся ступицы управляемых колёс. Между корпусом поворотных цапф и полуосями, в некоторых комплектациях трактора, установлены тарельчатые пружины смягчающие резкие ударные нагрузки. Смазка осуществляется солидолом через маслёнки, ввёрнутые в вертикальные цилиндрические корпуса.

Детализация передней балки

Ступицы

Корпус ступицы 6 выполнен в виде чугунной отливки с двумя расточками для посадки подшипников 5,8 и фланцем 7, по окружности которого запрессованы болты для крепления колеса. Вращение осуществляется на двух подшипниках. Регулировка осевого зазора производится затяжкой гайки 10 на резьбовом конце полуоси. Шайба 9 между подшипником и гайкой препятствует ослаблению гайки и проворачиванию подшипника. Снаружи ступица закрыта защитным колпаком 13, с внутренней стороны в расточке установлен самоподжимной сальник 1. Дополнительно, для защиты от попадания абразивных загрязнений, на внутренней стороне полуоси приварен защитный козырёк с небольшим зазором к ступице.

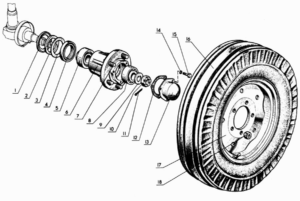

Детализация ступицы МТЗ 80

Как диагностировать поломку ступицы

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

• гул во время поворота;
• гул во время обычной езды на загруженном автомобиле;
• гул при езде на пустом автомобиле;
• постоянный гул, нарастающий во время поворотов;
• сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

• в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
• случается, что различные загрязнения и влажность проникают вглубь подшипника;
• это является причиной поломки в 18% случаев;
• также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Opel Astra Перчинка с характером › Logbook › Ревизия подвески part.2 — замена сайлентблоков балки

Итак, дошли руки наконец написать об этой операции, а чуть ранее — осуществить ее.Решили с другом Лехой LittleChief заменить сайлентблоки задней балки самостоятельно, учитывая что у него был уже опыт — на своей Астре дизельной уже менял сам.

В общем договорились с ним на четверг 18 июня провернуть данную операцию.

СРАЗУ ПРЕДУПРЕЖУ — МНОГА БУКАФ, но постарался в виде инструкции описать. Фоток будет мало, т.к. были все грязные и особо не удобно было делать фотоотчет. Что смог — запечатлел.

Загнались в гараж.

Пока Леха болтал с соседом по гаражу, я успел разобрать багажник и наконец перевернуть запаску как надо, само собой подрезав пенопластовую фигню для того, чтобы она влезла внутрь колеса.

Сайлентблоки были выбраны Lemforder. Собственно вот они.

Теперь описываю необходимый инструмент.Понядобится:— две пары рук (в одного не очень удобно, но можно)— набор головок (обычные и ТОРКС)— набор накидных ключей— домкрат— бруски общей высотой 30-35см (на них будем опускать авто)— молоток/кувалда килограмма на 2— трубка по диаметру обоймы сайлентблока (вот тут не подскажу — если нужно будет, уточню у друга)— несколько отверток (одна нужны очень мощная, по которой можно бить)— хорошая доска 25-ка или толще, которая будет шире ямы. На нее мы будем ставить домкрат.— самый главный инструмент — оправка для запрессовки сайлентблока.

Теперь постараюсь описать сам процесс. К сожалению как раз без фото. Постараюсь на днях сделать хотя бы для ознакомления узлы, который будут сниматься.— домкратим авто— снимаем заднее колесо— опускаем авто на бруски, убираем домкрат— откручиваем крепеж троса ручника к балке— ослабляем болт, крепящий сайлентблок— отворачиваем нижнее крепление амортизатора

Далее кладем доску, ставим домкрат под балку ближе к колесу и поддомкрачиваем совсем немного.После этого— очерчиваем как у нас стоял сайлентблок и кронштейн.— отворачиваем 3 болта кронштейна, крепящего сайлентблок к кузову.— потихоньку опускаем домкратом балку. Делаем без опаски — пружина не стрельнет, просто опустится и может даже выйти из верхнего упора — ничего страшного — так и нужно.— далее отворачиваем окончательно болт и вынимаем его. Снимаем резиновый колпачек с внешней стороны и видим обойму сайлентблока.— берем здоровую отвертку и молоток и гнем с одной стороны эту обойму. После этого начинаем вбивать отвертку по краю обоймы вглубь, сминая обойму дальше.

Фото, как должны быть согнуты обоймы приложу позже.

После этого берем трубу по диаметру сайлентблока, упираем в обойму и ударами молотка/кувалды выбиваем виновника.С левой сторойно провозились минут 15. Справа выскочил минуты за 3 (больше согнули обойму).

После этого чистим посадочную поверхность, немного смазываем новый сайлентблок и с помощью оправки отправляем его на свое теперь уже законное место, соблюдая правило расположения сайлента — ТАКОЕ ЖЕ ПОЛОЖЕНИЕ, КАК И СТАРЫЙ.

После этого приворачиваем кронштейн обратно, НО БОЛТ НЕ ЗАТЯГИВАЕМ!Напомню — балка у нас в это время все еще находится на домкрате, а машина на брусках.

После этого поднимаем домкратом балку так, чтобы кронштейн касался кузова и наживляем болты крепления кронштейна. Не забудьте про пружину — ориентируйте ее на свое место. Мы с одной стороны спохватились позновато — пришлось руками сжимать и ставить на место.Располагаем его также, по отчерченным меткам и поднимаем окончательно балку домкратом.

Теперь приворачиваем обратно амортизатор и крепления троса ручника. Для затяжки болта крепления сайлента трос ручника проще вынуть из одного крепления — это очень просто.

Опять поддомкрачиваем машину, убираем бруски, одеваем колесо — опускаем.

Половина работы сделана. НАПОМНЮ — БОЛТ КРЕПЛЕНИЯ САЙЛЕНТА НЕ ЗАТЯНУТ!

Теперь повторяем данную процедуру с обратной стороны.

После того как мы второй раз уже окончательно опустили машину, у нас остаются 2 незатянутых болта.

Т.к. мы машину туда-сюда поднимали-опускали, для затяжки данных болтов рекомендуется догрузить багажник. Кинуть туда надо килограмм 50-60, т.к. сайлентблоки нужно затягивать в транспортном положении. А у нас и бензина в баке не по горлышко и человека за рулем нет.

После загрузки затягиваем сильно болты крепления сайлентблока и говорим себе — КРУТО! Мы сэкономили 3000 рублей.

Кажется все. Мог что-то упустить мелочное, но надеюсь инструкция, хоть и в текстовом виде понятна.

Спасибо, что дочитали много букв до конца. Надеюсь кому-нибудь пригодится данная писанина.Если есть вопросы — с радостью на них отвечу.

По просьбам Астроводов добавляю чертеж оправки для запрессовки сайлентов.

Источник

Снятие задней балки Opel Astra H

Для того чтобы заменить сайлентблоки, необходимо будет снять саму балку. Выполняем работу в следующем порядке (в варианте без подъемника или ямы):

• поддомкрачиваем заднюю часть кузова, снимаем задние колеса, устанавливаем автомобиль на подпорки;
• отсоединяем от задних суппортов тросы ручного тормоза;
• отворачиваем крепления обоих суппортов, на тормозных шлангах отводим суппорты в сторону (сами шланги отворачивать не надо);
• разъединяем штекеры датчиков ABS;
• устанавливаем стяжки на задние пружины, стягиваем пружины до тех пор, пока они не станут свободно ходить в своих посадочных местах (понадобится четыре стяжки);
• отворачиваем нижние крепления (болты) амортизаторов с обеих сторон, отводим в сторону амортизаторы от балки;
• снимаем пружины;
• с каждой стороны откручиваем по три болта крепления балки к кузову;

Демонтируем заднюю балку в сборе со ступицами и кронштейнами.

Снять пружины можно и без стяжек, здесь нужно поступить следующим образом: после снятия колес установить подкатной домкрат по центру задней оси, и немного на домкрате балку приподнять. После снятия болтов амортизаторов домкрат опустить, тогда пружины освободятся и сами выпадут из своих посадочных мест. Но здесь нужно работать аккуратно, следить за тем, чтобы пружина не «сыграли». Назад устанавливается ось в обратном порядке – балка с пружинами домкратом поджимается к кузову, затем болтами амортизаторы крепятся к балке.

ПЕРЕДНЯЯ ПОДВЕСКА — СХЕМА

Кинематическая схема передней подвески. 1- шаровая опора; 2-ступица; 3-тормозной диск; 4-защитный кожух; 5-поворотный рычаг; 6-нижняя опорная чашка; 7- пружина подвески; 8-защитный чехол телескопической стойки; -буфер сжатия; 10-верхняя опорная чашка; 11-подшипник верхней опоры; 12- верхняя опора стойки; 13-гайка штока; 14- шток; 15- опора буфера сжатия; 16-телескопическая стойка; 17-гайка; 18-эксцентриковый болт; 19-поворотный кулак; 20-вал привода переднего колеса; 21-защитный чехол шарнира; 22-наружный шарнир вала; 23-нижний рычаг.

Передняя подвеска независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости. Расположение элементов передней подвески на автомобиле показано на рис. 1, 2, 3, 4.

Основной элемент передней подвески — телескопическая амортизаторная стойка 1 (рис. 2), совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке 1 собраны витая цилиндрическая пружина 2, буфер сжатия 4, защитный кожух 5 стойки и верхняя опора 1 (рис. 1).

Через упорный подшипник, установленный в верхней опоре, нагрузка передается на кузов автомобиля. Амортизаторная стойка своей нижней частью соединена с поворотным кулаком 3 (рис. 4) передней подвески.

Рычаг передней подвески прикреплен задней частью к поперечине 2 (рис. 3) подвески с помощью сайлентблока и резиновой втулки , а передней частью через шаровую опору соединен с нижней частью поворотного кулака передней подвески. Поперечина, в свою очередь, прикреплена к лонжеронам кузова.

Стабилизатор поперечной устойчивости 1 с установленными на нем резиновыми подушками соединен с поперечиной 2 передней подвески и с рычагами четырьмя скобами.

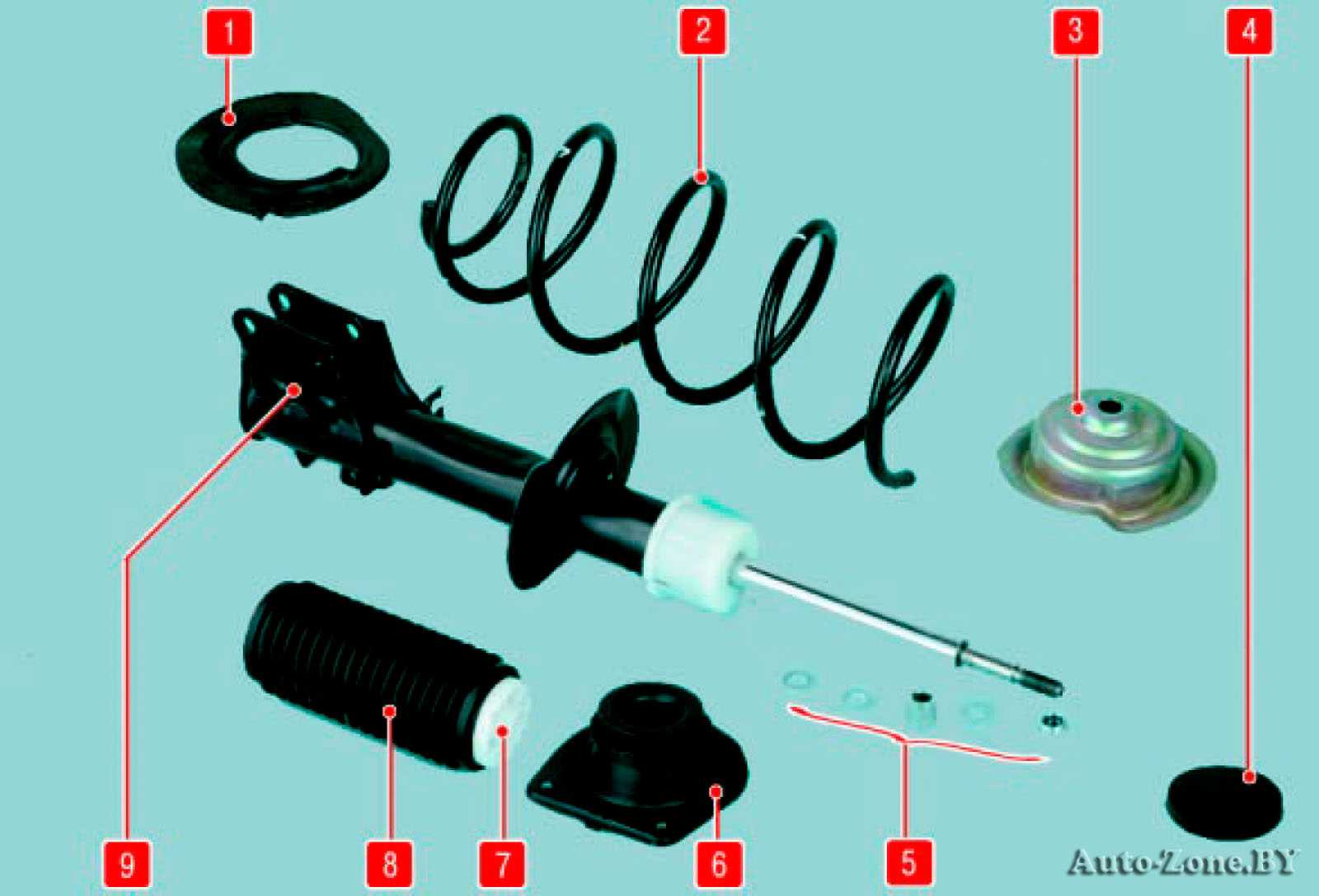

Рис. 1. 1-Верхняя опора амортизационной стойки; 2-винт; 3-резиновая крышка; 4-верхняя опорная чашка; 5, 7-шайба; 6-распорная втулка; 8-гайка.

Рис. 2. 1-стойка амортизационная; 2- пружина; 3-гайка; 4-буфер сжатия(отбойник); 5-защитный чехол (пыльник); 6-болт; 7-шайба.

Рис. 3. 1-стабилизатор поперечной устойчивости; 2-подрамник; 3-гайка; 4-внутренняя подушка; 5-наружняя подушка; 6-скоба крепления внутренней подушки; 7, 8, 10, 13, 14- винты; 9-втулка; 11-скоба; 12-шайба.

9-

Рис. 4. 1-Качающийся рычаг; 2, 5, 6, 7, 8-винты; 3- поворотный кулак; 4-шайба; 12-шаровая опора.

Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках. Подшипники для автомобилей с АВС и без неё отличаются друг от друга наличием магнитной полосы. Т.е. на авто с АВС можно установить подшипник без магнитной полосы, но тогда не будет работать система АВС.

Рис. 5. 1-наружный шрус; 3- гайка; 7-подшипник; 8- ступица.

 На автомобиле ФИАТ Албеа установлены газо-маслянные передние телескопические амортизаторные стойки. В продаже под аналогами заменителями продаются, так же газо-маслянные амортизаторные стойки.

Просто масляные и как некоторые выражаются «газовые» на горизонте замечены пока не были!

Замена передних стоек и пружин Фиата Albea. Пошаговая инструкция

Для замены передних стоек и пружин понадобится следующий инструмент:

• накидной ключ на 13 (верхнее крепление стойки),
• накидной на 19, стяжки пружин,
• шестигранник на 6 (открутить верхнюю гайку на 19 опоры),
• рожковый ключ на 17 (сжимать пружины).

 Перед заменой старых (убитых) стоек необходимо тщательно продиагностировать в каком состоянии выше перечисленные элементы. Чтобы потом не было печально когда Вы снимите стойку и разберёте её на составляющие, поймёте что для ремонта не хватает новых элементов, так как старые ставить назад не имеет смысла.

  При выходе из строя передних амортизационных стоек рабочая жидкость (масло) попадает на защитный резиновый пыльник, тем самым разъедая его и приводя его в негодность. Также нередки выходы из строя передних опор амортизационных стоек. Вообщем для замены передних стоек, кроме самих стоек могут понадобиться:

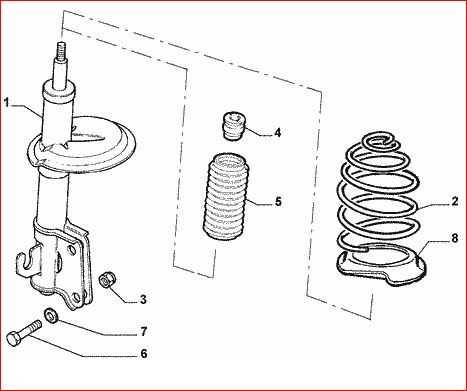

1. — Демпферы (отбойники);
2. — Защитный чехол (пыльник);
3. — Верхние опоры амортизаторов;
4. — Пружины.

Перед заменой передних стоек необходимо произвести нехитрые измерения как показано на фото ниже.

И если измеренные Вами размеры совпадают и размер от края крыла до центра оси колеса на стоящем авто равен 373 мм (фото 1) или меньше, то необходимо заменить так же и передние пружины. Потому как в этом случае вес автомобиля не подпружинен, а лежит полиуретановым отбойником на стойке и подвеска авто не работает. Для тех у кого остались сомнения в правильности расчёта, могут произвести расчёты самостоятельно. На фото 2 имеется размер полного вылета штока из стойки, фото 3 установленный на своём месте отбойник (высота нашего отбойника составляет 93 мм). 435 мм — это размер от края крыла до средины колеса при вывешенном на домкрате переднем колесе.

Оптимальный размер от края крыла до середины колеса, установленном без нагрузки на земле автомобиле, для качественной работы передней подвески составляет — 385-390 мм .

И так для замены передних стоек и пружин Вам понадобится следующий инструмент: накидной ключ на 13 (верхнее крепление стойки), накидной на 19, стяжки пружин, шестигранник на 6 (открутить верхнюю гайку на 19 опоры), рожковый ключ на 17 (сжимать пружины).

Для своего ремонта я выбрал:

• Передние стойки AM-4134 (без АБС) — (Conson Турция).
• Пружины передние Kilen 12161

Сравнение старых (стоковых) и новых пружин.

Высота пружин 380 мм и толщина прутка 12 мм абсолютно идентичны пружинам установленным на заводе изготовителе.
Как показала практика, передние пружины Kilen 12161 при всех внешних атрибутах на поверку оказались не очень хорошего качества. Просели буквально в первые же месяцы эксплуатации. Поэтому не рекомендую данные пружины к установке на автомобиль, результат будет один: зря потраченные деньги!

Пружины передние Taksim FT-3034 Имеют следующие размеры Высота 400 мм и диаметр прутка 12 мм. Разница в длине составляет 20 мм, да и собственно по фотографиям видно более растянутый способ навивки. Такие пружины, судя по каталогам предназначены для установки на автомобили оборудованные дизельным двигателем объёмом 1,9 л. Такие пружины соответственно рассчитаны на большую нагрузку.

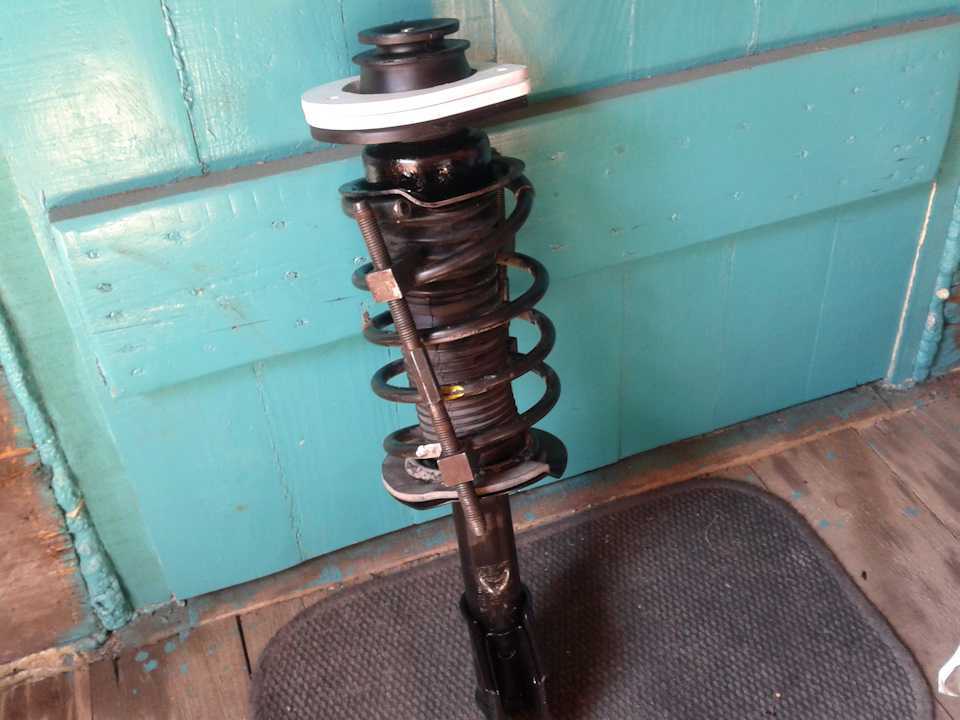

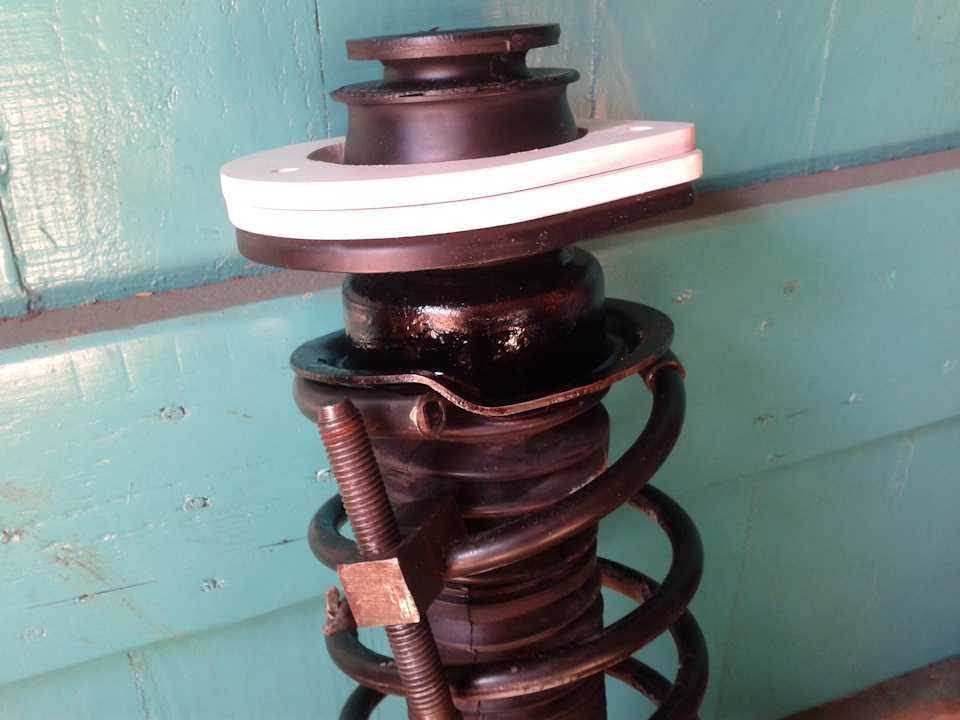

Пыльники и отбойники

   Пыльники универсальные с отбойниками, японского производства код 04-020, где 020 обозначает диаметр штока нашей стойки 20 мм и длина 98 мм. Длину отбойника пришлось укоротить на одно кольцо, т.е. под размер 84 мм (размер штатного отбойника 93 мм). Установив пыльники с отбойниками данной марки мы решаем одновременно и ещё одну детскую болезнь нашего авто — это стук пластикового отбойника об металлическую опорную чашку.

Другой вариант комплекта

   Стойки ASG8824 (с АБС) — (Automotor Франция) + пыльник Birth 51560 (слева новый) с права старый разбухший от масла. Новый ни чем не отличается от оригинального.

Пошаговый процесс замены стоек с фотографиями

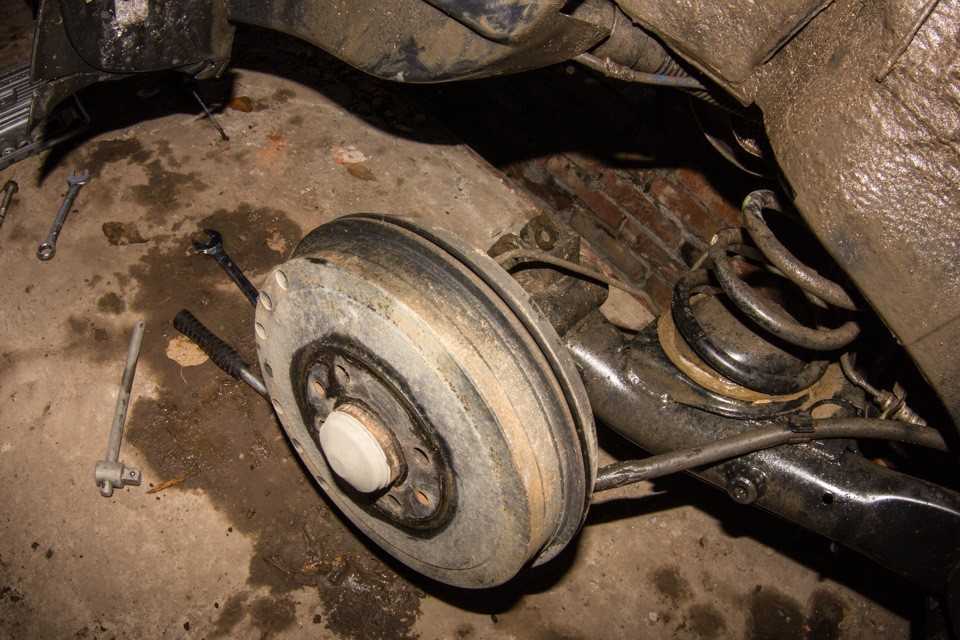

1. Чтобы подобраться к задним амортизаторам необходимо откинуть спинки сидений и снять обшивку. Это прекрасно видно на фотографии. Тут понадобился шестигранник на “6”, ключи на 17 и 19. Поднимаем машину на домкрате, откручиваем колесо.

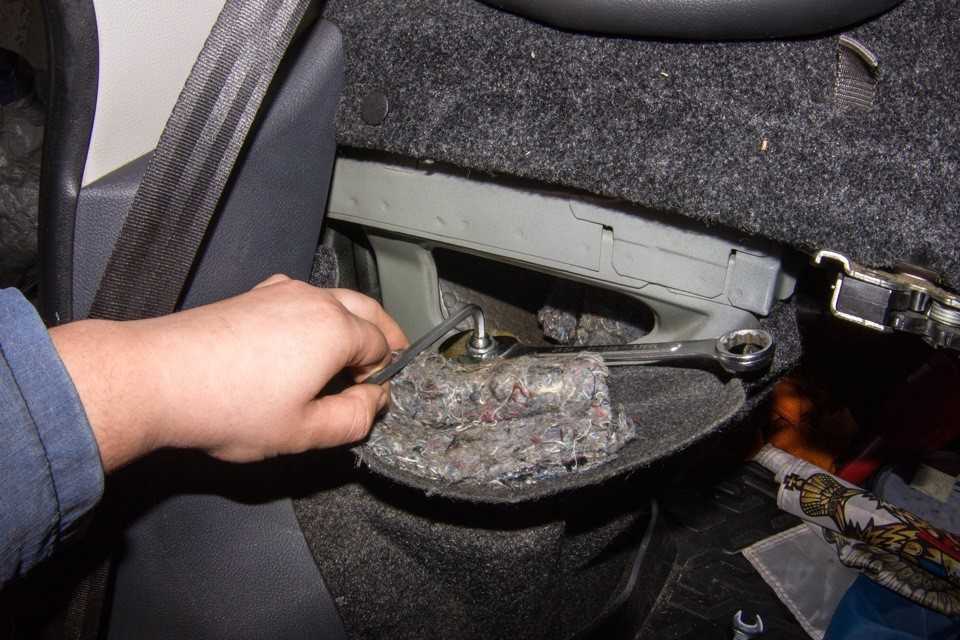

2. Откручиваем гайку на штоке амортизатора из салона, откручиваем его крепления снизу… Вынимаем амортизатор… Еще немного поднимаем автомобиль на домкрате, давим на барабан тормозной вниз и достаем пружину. Также запихиваем новую, прикручиваем амортизатор.

3. Далее необходимо снять заднее колесо

4. Теперь снимаем тормозную колодку и суппорт.

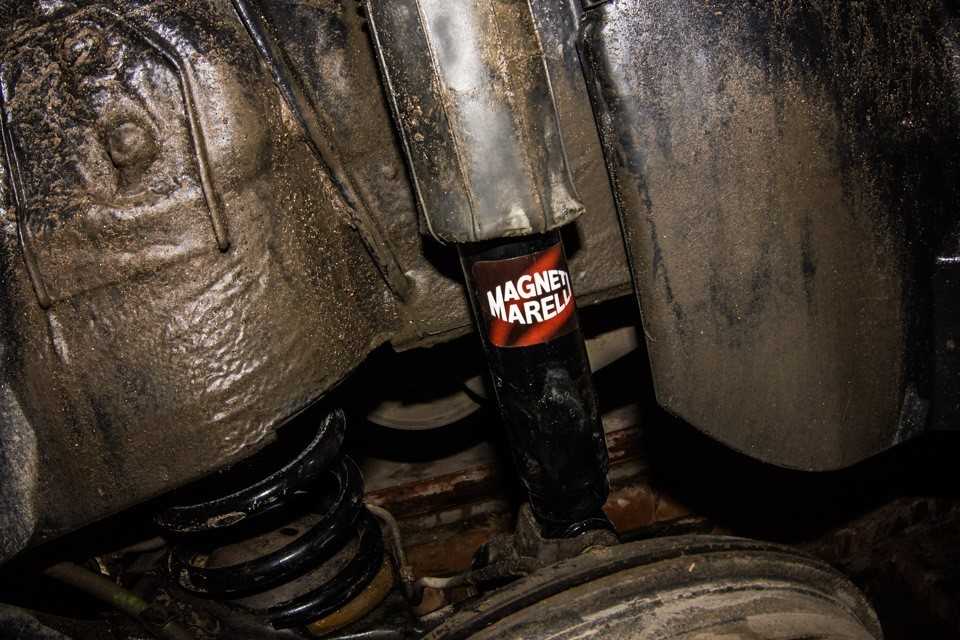

5. Снимаем старый амортизатор и на его место ставим новый.

6. Собираем все в обратной последовательности.

Проделываем этот порядок с другой стороны автомобиля.

Снятие передней балки Газель

Если выбить шкворни на месте никак не получается, приходится снимать балку целиком. Делаем это следующим образом:

• так же, как и в рассматриваемом выше варианте, снимаем колеса, вывешиваем переднюю ось автомобиля;
• от суппортов с обеих сторон отсоединяем тормозные шланги;
• снимаем тормозные суппорты;
• демонтируем передние амортизаторы;
• отсоединяем от балки длинной рулевую тягу вместе с рычагом;
• с каждой из двух сторон отсоединяем по четыре гайки крепления балки к рессорам;
• выкатываем балку, снимаем с нее поворотные кулаки.

Дальше производим ЗШ. На снятой подвеске даже тяжелым молотком выбивать шкворни очень удобно, а при очень резком сильном ударе и большой кувалде с места стронуть можно практически любой самый «мертвый» шкворень.

Ремонт нижних рычагов передней подвески своими силами. Опыт одного из владельцев.

Для начала приобретаем комплектующие.

• сайлентблок.
• шаровая.

Для выпрессовки наружной втулки переднего с/б приобрёл съемник с/б 2108 и 8 шайб 30 х 16 .

Для запрессовки использовал втулку подходящего диаметра и болт с коромыслом от универсального съёмника подшипников.

Сложнее оказалось снять шаровые опоры и старые с/б, которые не вывалились сами, пришлось резать сверлить, пилить резину, что бы освободить наружную втулку переднего, и внутреннюю заднего с/б.

Втулка заднего с/б срезается болгаркой до оси, срывается газовым ключом, после чего легко снимается. Чтобы снять шаровую опору необходимо болгаркой срезать шляпки заклёпок, и высверлить тело заклепок, или выпрессовать при помощи пресса (если он есть).

Приспособление-кондуктор для запрессовки заднего с/б пришлось сделать самому.

Устанавливаем кондуктор на рычаг, наживуливаем три болта так, чтобы маленькое отв. в рычаге совпадало с маленькими отверстиями в кондукторе (для центровки можно использовать сверло диаметром 5мм), затягиваем болты, рассверливаем отверстие в рычаге до диаметра 6,1-6,2 мм и вставляем штифт диаметром 6мм из хорошей закаленной стали (хвостовик сверла гнется при напрессовке). Предварительно мылим втулки и оси, затем запрессовываем с/б. Нюанс только в правильной ориентации заднего с/б, что делается визуально, совмещая плоскость скобы с/б с плоскостью уголка кондуктора.

Работы на пол дня с перекурами.

Полезное видео: Замена рычагов на Фиат Альбеа в комплекте — инструкция.

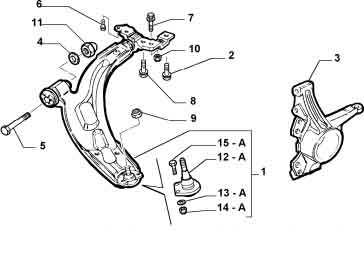

Для демонтажа и замены переднего рычага подвески Fiat Albea потребуется иметь в своем распоряжении смотровую яму дабы было проще откручивать болты рычага, сайлентблока и стабилизатора.

Поскольку шаровая опора к рычагу не прикручивается а держится на заклепках, то придется откручивать гайку шаровой и вытягивать её из поворотного кулака.

Довольно часто, владельцы Фиат Альбеа не меняют рычаг в сборе, а переприсовывают сайлентблоки или высверливают шаровою приобретя какой нибудь аналог, для тех же кто не пожалеет денег и будет менять рычаг в сборе все значительно проще стоит лишь заказать рычаги по коду товара (правый рычаг — 51769073; левый — 51769074).
