в) Порядок снятия

1. Автомобиль установить на горизонтальной площадке, рычаг
   переключения передач переключить в нейтральное положение и
   принять меры по предотвращению движения автомобиля.

2. Перед автомобилем обеспечить достаточно места для поднятия
   кабины.

3. Из кабины вынуть все свободные предметы.

4. Наклонить кабину в переднее положение.

5. Снять шумозащитный нижний кожух —

   передний кожух 1.

6. Отсоединить шаровой вкладыш 2 от
   управления переключающего клапана отопления.

7. Демонтировать обе трубки 1 и 3 подачи
   и отвода масла системы отопления.

   Следить за утечкой масла!

   Рис. 1.145 Kожухи шумозащитные нижние 3

   снятие

   Рис. 1.146 Отсоединение масляных труб

   Рис. 1.147 Снятие напорной трубки масляного насоса





















8. Снять напорную трубку (См. стрелку) на масляном насосе и нижней
   крышке двигателя.

9. Снять масляный фильтр (См. Подглава

   Рис. 1.148 Снятие масляного насоса

10. Отвинтить 7 болтов M8x55 и 2 болта M8x40, вместе с пружинными
    шайбами и прокладками (См. стрелки).

    Рис. 1.149 Снятие масляного насоса

11. Снять масляный насос с передней крышки двигателя.

12. Отложить масляный насос.

    1. Вокруг центрального отверстия на поверхность соприкосновения
       масляного насоса нанести равномерный слой пластического
       уплотнения толщиной прим. 1
       мм. Два и одно уплотнительных кольца приклеить смазкой в
       месте установки в масляном насосе.

       Рис. 1.150 Масляный насос

    2. Рис. 1.151 Установка масляного насоса

    3. Установить напорную трубку (См. стрелку) на масляный насос и
       нижнюю крышку двигателя.

    4. Установить масляный фильтр (См. Подглава

       Рис. 1.152 Установка напорной трубки масляного насоса





















       Рис. 1.153 Присоединение масляных трубок

    5. Присоединить обе трубки 1 и 3 подачи
       и отвода масла системы отопления.

       Рис. 1.154 Регулировка управления системы отопления

    6. Отрегулировать шаг управляющей тяги 3

       системы отопления следующим образом

       • без присоединения сферичного гнезда тяги 3 на
         масляном клапане нажать кнопку ECON на панели управления
         климатизации в кабине водителя и включить ключ в
         положение 15

       • на панели управления настроить температуру на “LO”
         (сервомотор повернется в положение закрыто)

       • механически установить клапан масла в положение А закрыто
         (плечо 2 касается
         контактного штифта 1)

       • присоединить сферичное гнездо 2 (См.
         Рис. 1.153)
         на масляный клапан снова запрограммировать панель
         управления.

         Рис. 1.155 Kожухи шумозащитные нижние 3

         установка

    7. Установить шумозащитный нижний кожух —

       передний кожух 1.

    8. Запустить двигатель, дать ему работать в течение короткого
       времени и при этом контролировать герметичность масляного
       насоса и функционирование смазки двигателя системы
       отопления.

    9. Остановить двигатель, опустить кабину автомобиля в рабочее
       положение.

    10. Проверить, при необходимости долить масло.

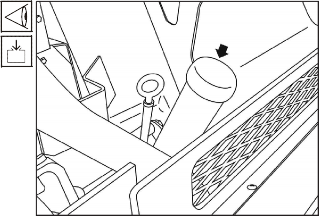

Рис. 1.156 Заливная горловина с указателем уровня масла

   ..
