Узо на освещение. нужно ли группы освещения защищать с помощью узо?

Защитные меры безопасности

6.1.37. Защитное заземление установок электрического освещения должно выполняться согласно требованиям гл. 1.7, а также дополнительным требованиям, приведенным в 6.1.38–6.1.47, 6.4.9 и гл. 7.1–7.4.

6.1.38. Защитное заземление металлических корпусов светильников общего освещения с лампами накаливания и с лампами люминесцентными, ДРЛ, ДРИ, ДРИЗ, натриевыми со встроенными внутрь светильника пускорегулирующими аппаратами следует осуществлять:

1) в сетях с заземленной нейтралью — присоединением к заземляющему винту корпуса светильника РЕ проводника.

Заземление корпуса светильника ответвлением от нулевого рабочего провода внутри светильника запрещается.

2) в сетях с изолированной нейтралью, а также в сетях, переключаемых на питание от аккумуляторной батареи, — присоединением к заземляющему винту корпуса светильника защитного проводника.

При вводе в светильник проводов, не имеющих механической защиты, защитный проводник должен быть гибким.

6.1.39. Защитное заземление корпусов светильников общего освещения с лампами ДРЛ, ДРИ, ДРИЗ, ДНаТ и люминесцентными с вынесенными пускорегулирующими аппаратами следует осуществлять при помощи перемычки между заземляющим винтом заземленного пускорегулирующего аппарата и заземляющим винтом светильника.

6.1.40. Металлические отражатели светильников с корпусами из изолирующих материалов заземлять не требуется.

6.1.41. Защитное заземление металлических корпусов светильников местного освещения на напряжение выше 50 В должно удовлетворять следующим требованиям:

1) если защитные проводники присоединяются не к корпусу светильника, а к металлической конструкции, на которой светильник установлен, то между этой конструкцией, кронштейном и корпусом светильника должно быть надежное электрическое соединение;

2) если между кронштейном и корпусом светильника нет надежного электрического соединения, то оно должно быть осуществлено при помощи специально предназначенного для этой цели защитного проводника.

6.1.42. Защитное заземление металлических корпусов светильников общего освещения с любыми источниками света в помещениях как без повышенной опасности, так и с повышенной опасностью и особо опасных, во вновь строящихся и реконструируемых жилых и общественных зданиях, а также в административно-конторских, бытовых, проектно-конструкторских, лабораторных и т.п. помещениях промышленных предприятий (приближающихся по своему характеру к помещениям общественных зданий) следует осуществлять в соответствии с требованиями гл. 7.1.

6.1.43. В помещениях без повышенной опасности производственных, жилых и общественных зданий при напряжении выше 50 В должны применяться переносные светильники класса I по ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».

Групповые линии, питающие штепсельные розетки, должны выполняться в соответствии с требованиями гл. 7.1, при этом в сетях с изолированной нейтралью защитный проводник следует подключать к заземлителю.

6.1.44. Защитные проводники в сетях с заземленной нейтралью в групповых линиях, питающих светильники общего освещения и штепсельные розетки (6.1.42, 6.1.43), нулевой рабочий и нулевой защитный проводники не допускается подключать под общий контактный зажим.

6.1.45. При выполнении защитного заземления осветительных приборов наружного освещения должно выполняться также подключение железобетонных и металлических опор, а также тросов к заземлителю в сетях с изолированной нейтралью и к РЕ (PEN) проводнику в сетях с заземленной нейтралью.

6.1.46. При установке осветительных приборов наружного освещения на железобетонных и металлических опорах электрифицированного городского транспорта в сетях с изолированной нейтралью осветительные приборы и опоры заземлять не допускается, в сетях с заземленной нейтралью осветительные приборы и опоры должны быть подсоединены к PEN проводнику линии.

6.1.47. При питании наружного освещения воздушными линиями должна выполняться защита от атмосферных перенапряжений в соответствии с гл. 2.4.

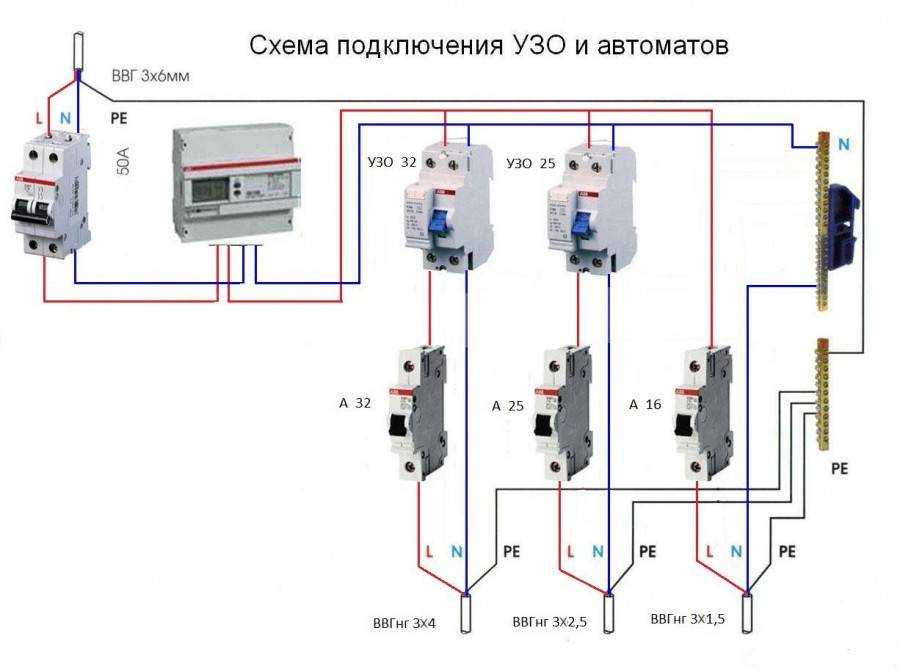

6.1.48. При выполнении схем питания светильников и штепсельных розеток следует выполнять требования по установке УЗО, изложенные в гл. 7.1 и 7.2.

6.1.49. Для установок наружного освещения: освещения фасадов зданий, монументов и т.п., наружной световой рекламы и указателей в сетях TN-S или TN-C-S рекомендуется установка УЗО с током срабатывания до 30 мА, при этом фоновое значение токов утечки должно быть, по крайней мере, в 3 раза меньше уставки срабатывания УЗО по дифференциальному току.

Почему лампы перегорают?

Все лампы со спиралью накаливания работают по принципу термоэлектронной эмиссии, то есть при прохождении тока спираль раскаляется, излучая свет видимой части спектра. Интенсивность тепловыделения обратно пропорциональна толщине проводника, соответственно истончённые зоны спирали нагреваются значительно сильнее, теряя прочность. На этих участках и происходят разрывы.

В качестве методов борьбы с этой «болезнью» разработано множество схем плавного розжига спирали, что действительно способно значительно увеличить срок её службы. Все эти схемы относятся к устройствам защиты.

Наряду с устройствами защиты ламп со спиралью накаливания появляются устройства защиты светодиодных ламп. Казалось бы, для чего они нужны, если у светодиодов нет спирали…

Действительно, свечение кристалла светодиода происходит благодаря возбуждению электронов в полупроводниковом слое, а не за счёт раскалённой спирали. Но в основе эффекта лежит тот же эффект термоэлектронной эмиссии. С годами очень тонкий полупроводниковый слой прогорает. Если внимательно присмотреться к светодиодной лампочке через несколько лет её работы, можно заметит отдельные потускневшие или нерабочие кристаллы, у которых произошёл пробой слоя полупроводника.

Существует ряд факторов, способных существенно сократить срок жизни таких устройств. К ним относятся:

• Скачки напряжения;
• наведённая пульсация;
• паразитарная пульсация.

Почему лампы перегорают

В отличие от обычных ламп накаливания у галогенных принцип работы позволяет частично восстанавливать постоянно утончающуюся в ходе свечения спираль. Это несколько продлевает срок ее действия. Светодиодный кристалл служит на порядок дольше, но он также не застрахован от перегорания. Помимо естественного износа спирали или полупроводниковой матрицы, существует целый ряд специфических причин, значительно снижающих их долговечность. Это такие свойства бытовой сети 220 В, как:

1. Скачки напряжения.
2. Фатальные скачки.
3. Наведенная пульсация.
4. Паразитарная пульсация.

Рассмотрим их особенности более детально.

Скачки напряжения

Изменение значения напряжение – достаточно характерное явление для отечественной бытовой сети. Любая энергосберегающая светодиодная лампа, оснащенная элементарным гасящим драйвером, имеет защиту от эффекта повышения номинала. С другой стороны, от его падения лэд-элемент не может быть огражден таким блоком. Потребуется также установка высоковольтного конденсатора.

Фатальные скачки напряжения

К этому виду причин поломок светодиодных и энергосберегающих ламп относятся сверхвысокое повышение силы тока и напряжения в сети. Это происходит при разряде молнии в непосредственной близости с линией электропередач. Как правило, стандартные блоки защиты не успевают блокировать воздействие такой мощности, и электроника сгорает моментально. В этом случае происходит эффект мигающих лэд-светильников в отключенном состоянии.

Наведенная пульсация

При близком расположении двух проводников, один из которых ведет к мощному потребителю, во втором, ведущем к светодиодной лампе, возникает достаточная для инициации свечения сила тока. Проблема в том, что такое дополнительно включение/выключение (равное частоте переменного тока, то есть 50 раз в секунду!) очень быстро приведет энергосберегающее устройство в негодность.

Паразитарная пульсация

Эффект паразитной пульсации возникает при использовании выключателей с лэд-подсветкой. Через ее элементы проходит ток, достаточной силы, чтобы возбудить кристаллы светодиодной энергосберегающей лампы. В результате она мигает и, естественно, постепенно расходует ресурс полупроводниковой матрицы.

Виды выключателей в зависимости от типа подсветки

Выделяют несколько категорий подсветки для выключателей:

1. С токоограничивающим резистором. Недостатком этой схемы является то, что она не работает, если в домашних светильниках и люстрах установлены светодиодные лампы. Обусловлено это тем, что при их использовании невозможно создать ток большой силы для подсветки (сопротивление светодиодных ламп значительно больше, чем у ламп накаливания). Энергосберегающие лампы при этой схеме могут светиться в темноте.
2. На светодиоде с конденсатором. Подсветка с конденсатором применяется для увеличения КПД и снижения потребления электроэнергии при работе подсветки. Резистор здесь служит для ограничения тока заряда конденсатора.
3. С неоновой лампочкой. Выключатели с неоновой подсветкой практически не имеют недостатков. Здесь во всём доме могут использоваться любые лампы: люминесцентные, светодиодные, накаливания.

Установка и настройка

У фотореле со встроенным фотодатчиком из корпуса выходит три провода. Подключают их всегда одинаково:

• Красный идет на нагрузку — фонарь, лампочки, светильники.
• Коричневый или черный провод соединяется с фазой, взятой со щитка.
• К синему подключается нейтраль с шины с «рабочим нулем» из щитка.

Какие провода куда подключать в фотореле

Желательно также устройство заземлить, подключив к соответствующей клемме на корпусе. Сечение проводов подбирается в зависимости от мощности подключаемой нагрузки.

Настройка реле происходит после его установки и подключения. При наступлении сумерек дожидаетесь такого состояния, когда вы бы желания чтобы освещение включилось. Берете небольшую отвертку, крутите подстроечное колесико до тех пор, пока свет не зажжется.

Порядок подключения фотореле с выносным датчиком немного другой:

• фазу подключаем к клемме A1 (L) (в верхней части прибора);
• ноль заводим на клемму A2 (N);
• с выхода (в зависимости от модели, может находится в верхней части корпуса, тогда обозначается L’ или в нижней части корпуса) фаза подается на осветительные приборы.

Один из вариантов подключения — в видео. Тут реализована схема с магнитным пускателем.

Область применения. Определения

6.1.1. Настоящий раздел Правил распространяется на установки электрического освещения зданий, помещений и сооружений наружного освещения городов, поселков и сельских населенных пунктов, территорий предприятий и учреждений, на установки оздоровительного ультрафиолетового облучения длительного действия, установки световой рекламы, световые знаки и иллюминационные установки.

6.1.2. Электрическое освещение специальных установок (жилых и общественных зданий, зрелищных предприятий, клубных учреждений, спортивных сооружений, взрывоопасных и пожароопасных зон) кроме требований настоящего раздела должно удовлетворять также требованиям соответствующих глав разд. 7.

6.1.3. Питающая осветительная сеть — сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

6.1.4. Распределительная сеть — сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения.

6.1.5. Групповая сеть — сеть от щитков до светильников, штепсельных розеток и других электроприемников.

6.1.6. Пункт питания наружного освещения — электрическое распределительное устройство для присоединения групповой сети наружного освещения к источнику питания.

6.1.7. Фаза ночного режима — фаза питающей или распределительной сети наружного освещения, не отключаемая в ночные часы.

6.1.8. Каскадная система управления наружным освещением — система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения.

Как подключить устройство к уличному фонарю: схемы и принципы

При подключении простого устройства нужно ознакомиться с его конструкцией. Главным элементом является фотодиод, который может находиться снаружи или внутри корпуса. В первом случае датчик монтируют на улице, а электронный блок подключают на электрическом щите в помещении. При внутреннем расположении чувствительной детали прибор монтируют на улице.

Знание конструктивных особенностей устройства позволяет подключить его к фонарю максимально эффективно

Поэтому важно определить тип фотореле, приобрести качественный прибор, подобрать схему, а затем приступать к подключению датчика

Фотореле на схеме

Правильная схема подключения значительно облегчает самостоятельную установку прибора. На электрической схеме фотодиод представлен в виде условного графического обозначения, представляющего собой треугольник на оси симметрии с направленными сверху вниз стрелками. На простых схемах прибор может обозначаться в виде круга или прямоугольника с надписью «ФР».

Подключение

Кронштейн с прибором монтируют в затенённом месте. Листва деревьев, навесы, осадки не должны влиять на работу устройства. После определения места расположения нужно узнать количество светильников, для которых необходимо управление. На один источник света монтируется одно фотореле. Если же используется большое количество фонарей, то лучше всего применить контроллер. Он получает сигнал от фотодатчика и позволяет управлять несколькими светильниками одновременно.

Конструкция прибора может включать в себя клеммы, что упрощает подключение. Они необходимы для зажима проводов. Кабель каждого цвета соединяют с соответствующим проводом лампы и цепи питания. Если клеммы отсутствуют, то следует установить распределительную коробку.
Корпус устройства должен быть защищён от влаги и осадков. Известные производители указывают на упаковке или в инструкции схему подключения элемента.

Обязательная установка по ПУЭ и ГОСТ

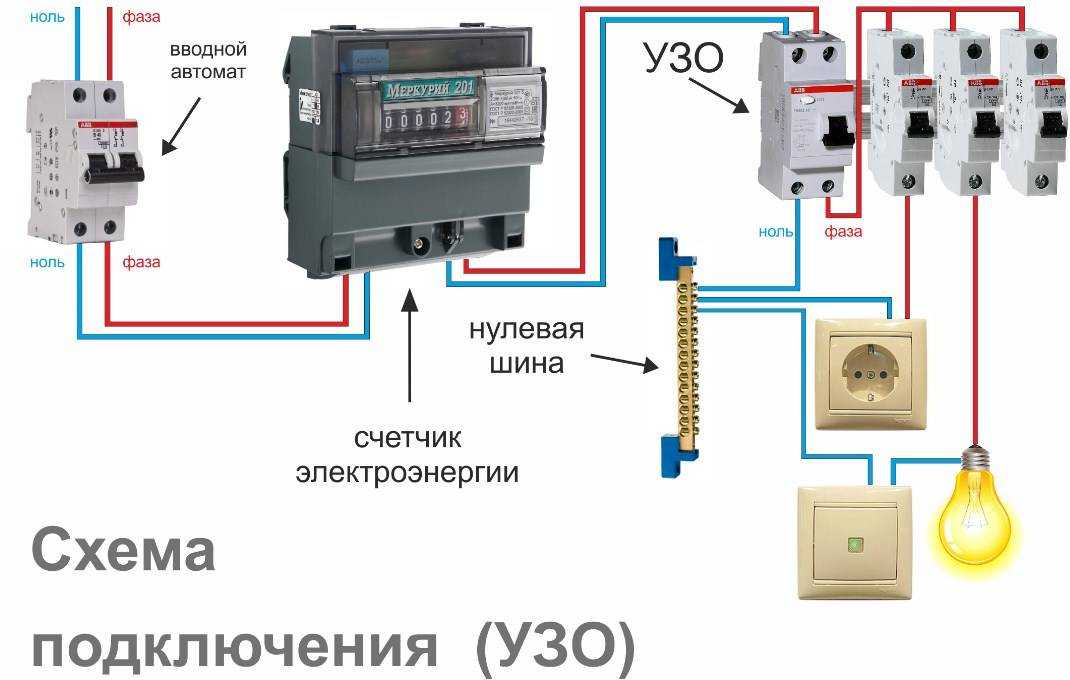

УЗО для освещения на объектах самых различных категорий согласно требованиям ПУЭ и ГОСТов обязательно устанавливаются:

• В особо влажных и пожароопасных помещениях, где они используются как надежная защита от токов утечки.
• При невозможности установки осветительных приборов с безопасным питающим напряжением до 40 Вольт.
• При обустройстве сетей на основе светильников и ламп, нижняя точка расположения которых находится ниже 2,5 метров.

Для оценки безопасного расположения бытовых осветителей следует знать, что при потолках в большинстве квартир на уровне 2,5-2,7 метра элементы размещенной на нем люстры будут находиться ниже допустимого предела. Кроме того, согласно действующим нормативам УЗО устанавливается в цепях питания следующих объектов:

• В системах подсветки, применяемой на вывесках и рекламе.
• Для декоративного подсвечивания памятников.
• В многолюдных местах (на остановках общественного транспорта, около указателей маршрута и тому подобное).
• На объектах наружного освещения.

При обновлении или ремонте домашней электропроводки следует знать, что установить УЗО надо на цепи освещения в ванной и в туалете. Для частного дома к этому перечню потребуется добавить баню или сауну, а также веранду, бассейн, чердачное помещение и подвал.

Как самому установить подсветку в выключатель

Можно сделать индикатор в выключателе самостоятельно. Последовательность операций такова:

1. Повторить действия, указанные выше (см. пункты 1–9).

2. В выключатель впаять (к входному и выходному контакту) собранную цепочку из резистора и светодиода. Лучше добавить к схеме обычный диод, подключённый навстречу индикатору для его защиты от обратного тока.

3. Установить выключатель, применяя обратную последовательность действий, и проверить его в работе.

Эту схему монтируют, если в светильниках используются лампы накаливания. При выключенном положении ток проходит через резистор и светодиод, отчего он светится. Ток в этом случае равен около 3 mA, что вполне достаточно для питания светодиодной лампочки.

Есть также схема для подключения подсветки на неоновой лампе. Её преимуществом является то, что в светильниках и люстре можно использовать любые лампочки: на светодиодах, люминесцентные, накаливания.

Если вместо светодиода установить неоновую подсветку, выключатель будет работать со всеми видами ламп

Как мы уже говорили выше, существует и схема изготовления выключателя с подсветкой на конденсаторе. Благодаря конденсатору система подсветки работает более стабильно и потребляет меньше энергии, чем в случае с сопротивлением. Но использовать её со светодиодными лампами тоже нельзя.

Схема с конденсатором может использоваться с галогенными лампами и лампами накаливания

АВТОМАТИЗАЦИЯ УПРАВЛЕНИЯ СВЕТОВЫМИ ПРИБОРАМИ ОХРАНЫ

Функционирование систем освещающих охраняемые помещения, территории и их периметры должно обладать необходимым уровнем автономности и защищённостью от постороннего вмешательства. Это требование выполняется применением средств автоматизации.

Реагирующими элементами автоматики служат датчики наличия движения и уровня освещенности.

Автоматический режим управления работой охранного освещения обеспечивает:

• коммутацию систем основного и тревожного состава светового оборудования в соответствии с временным графиком либо при срабатывании датчиков движения;
• взаимодействие на программно – аппаратном уровне с системами СКУД и охранной сигнализацией;
• автономную работу, не требующую вмешательства оператора.

При автоматическом включении осветительной арматуры по периметру территории должны использоваться световые приборы, включение которых происходит мгновенно. В соответствии с рекомендацией п. 7.79 СНиП 23-05-95 следует отдавать предпочтение лампам накаливания.

Однако не запрещается применение и других видов ламп, которые обладают способностью мгновенного выхода на номинальный режим по световому потоку.

  *  *  *

2014-2023 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Если подсветка моргает

Бывает, что подсветка начинает моргать. Что в таком случае делать? Нужно проверить напряжение в сети и подачу тока. Если все нормально, значит, диод пришёл в негодность, нужна замена. Чтобы сделать индикатор выключателя, проделайте шаги 1–9 из подраздела об отключении подсветки, перекусите жилы в том месте, где провода идут к лампочке. Запомнив места соединения диода с выходящей фазой и резистором, возьмите новый индикатор и подключите его к контактам. Места скрутки обмотайте изолентой или наденьте на них пластиковую трубочку. Далее заново соберите выключатель и протестируйте подсветку.

Выключатели с подсветкой — это не дань моде, а удобство, ведь всё совершенствуется на благо человечеству.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

• Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.

• Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

• Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
• Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

• Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.

• Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

• Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Монтаж реле своими руками

На первый взгляд, после приобретения датчика освещенности, не должно возникнуть проблем по его установке

И это действительно так, важно только знать некоторые особенности монтажа, которые помогут правильно разместить и установить фотореле на уличный светильник

Установка устройства не требует вызова электрика и осуществляется легко своими руками, даже если нет опыта работы с электричеством. Прежде всего, перед покупкой изделия необходимо решить, где будет размещаться устройство.

Существуют различные виды кронштейнов, с помощью которых монтируется фотореле к светильнику или другой поверхности. К таковым креплениям относятся:

• проушины для закрепления с помощью саморезов или на мачту (фотореле «День-ночь»);
• DIN-рейка для крепления на специальный кронштейн светильника (ФР-601).

Особенности размещения фотореле:

1. Закрепляйте изделие по его штатным кронштейнам. Не разрешено дополнительно просверливать в корпусе изделия отверстия или выполнять похожие действия.
2. Устанавливайте датчик основанием вниз, а ни в коем случае не наоборот.
3. Не размещайте устройство вблизи химически активных сред или горючих материалов.
4. Размещайте фотореле так, чтобы не было преград попадания солнечного света. Это повлияет на его функционирование.
5. Не устанавливайте изделие в месте, где на него будет попадать свет от светильника.
6. При размещении на уличном фонаре учитывайте степень защиты фотореле.

Заключение

При разработке любых электроустановок и питающих сетей (включая бытовые) заблаговременно принимается решение, какие цепочки и какими конкретными средствами должны защищаться

При этом особое внимание уделяется тому, нужно ли УЗО на освещение и ставить или нет этот прибор в проектируемые линии. По результатам решения этого вопроса потребуется выбрать марку электрического щита с учетом того, что места в нем должно быть достаточно для размещения дополнительных защитных устройств

При таком подходе удается совместить требования безопасности и экономии.

Ставить или не устанавливать УЗО в бытовые цепи освещения – решение, которое должно приниматься каждым пользователем индивидуально. При этом не следует забывать о требованиях нормативных документов, в которых каждый конкретный случай рассмотрен особо.
