Водяной насос мтз 82: устройство, неисправности, ремонт

Замена помпы на ВАЗ 2107 своими руками

Замена помпы на ВАЗ 2107 и остальной классике Сам процесс замены не сложен, и его может выполнить каждый желающий. Для всей работы понадобиться только несколько ключей, отвертка, и емкость для слива охлаждающей жидкости, если она еще осталась. Итак, по порядку: — необходимо полностью слить тосол, это можно сделать, открутив пробку или датчик включения вентилятора (зависит от разновидностей и особенностей мотора); — снять верхний и нижний патрубки термостата; — снять ремень генератора; — ослабив гайку крапления генератора, отводим его к брызговику; — открутить болты крепления шкива помпы, для этого нужно выкрутить три болта с помощью ключа на 13; — открутить трубки подачи жидкости; — открутить крепления помпы к блоку двигателя; — снять помпу целиком (в сборе); — необходимо заменять прокладку каждый раз при снятии помпы; — открутить четыре гайки на самой помпе, после чего насос разбирается на две составляющих части; — поле чего необходимо установить новую крышку с уплотнительными кольцами, нельзя использовать уплотнительные кольца дважды; — дальше собираем все в обратной последовательности.

Конечно, можно заменить помпу не снимая ее в полной сборке, для этого можно менять деталь прямо на двигателе. Хотя это возможно сокращает затраты времени, но это не всегда так, потому, что снимать и устанавливать помпу на месте гораздо сложнее.

Конечно, у каждого автолюбителя есть свои решения проблем и способов ремонта машины, но все, же опыт большинства показывает практичность и простоту работы описанной выше методикой ремонта помпы. Покупать помпы для замены желательно именно вазовского производства. Не стоит пытаться экспериментировать на своем автомобиле детали от разных производителей. Родные, вазовские помпы могут прослужить гораздо дольше остальных ее прототипов. Несмотря на то, что ВАЗ2107 выпускается с давних пор, эта модель по-прежнему актуальна. Классические очертания и стиль отделки привлекает многих автолюбителей. И если обеспечить достаточный уход, то машина сможет прослужить хозяину долгие годы, без особых неполадок.

Рекомендуем: Снятие обшивки водительской двери

Как проверить помпу своими силами

На сегодня есть три популярных способа, как проверить помпу:

1. Прогрейте мотор до 90-95 градусов и передавите верхний шланг, который подходит к радиатору. Если в момент отпускания чувствуется скачок давления, то насос работает нормально. При этом будьте осторожны и не приближайтесь близко к лопастям вентилятора.

Обратите внимание на дренажное отверстие, которое расположено на насосе. Если сальник уже не выполняет своих функций, то из этого отверстия может появиться течь. 3

Прислушайтесь к посторонним звукам во время работы двигателя. Если слышен явный гул, то есть большая вероятность выхода из строя подшипников. Многие путают этот шум с обычным проскальзыванием ремня

3. Прислушайтесь к посторонним звукам во время работы двигателя. Если слышен явный гул, то есть большая вероятность выхода из строя подшипников. Многие путают этот шум с обычным проскальзыванием ремня.

Чтобы подтвердить (или опровергнуть) свои опасения, попробуйте покачать шкивом насоса. Если есть люфт, то проблемы подшипниками на лицо.

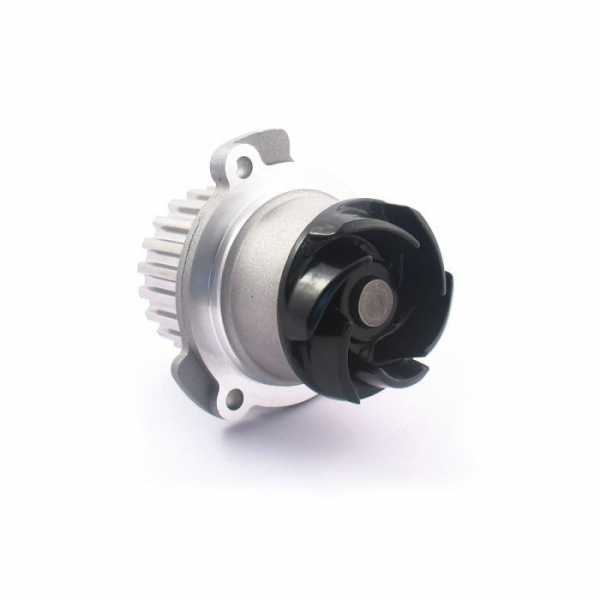

Особенности конструкции

Несмотря на свою простую конструкцию, помпа любого автомобиля, включая и ВАЗ 2110– элемент достаточно нагруженный, все из-за того же привода, поэтому она запросто может выйти из строя. Виной тому обычно является подшипник насоса. Замена помпы ВАЗ 2110 не самый простой процесс, однако выполнить его можно и самому, достаточно имеет необходимый инструмент и нашу инструкцию.

По сути, помпа состоит из:

вала;
корпуса;
подшипника;
сальников;
зубчатой шестерни и крыльчатки.

Все просто – на вал с одной стороны посажена шестерня, а с другой – крыльчатка. Между ними на валу размещены подшипник и сальники, которые расположены внутри корпуса.

Этим корпусом помпа крепиться к блоку цилиндров. При этом крыльчатка находится внутри рубашки охлаждения, а шестерня – снаружи ее. Вращаться шестерню, а вместе с ней и крыльчатку, поскольку они закреплены на одном валу, заставляет привод ГРМ.

При этом шестерня не всей своей рабочей поверхностью контактирует с приводом, а лишь половиной.

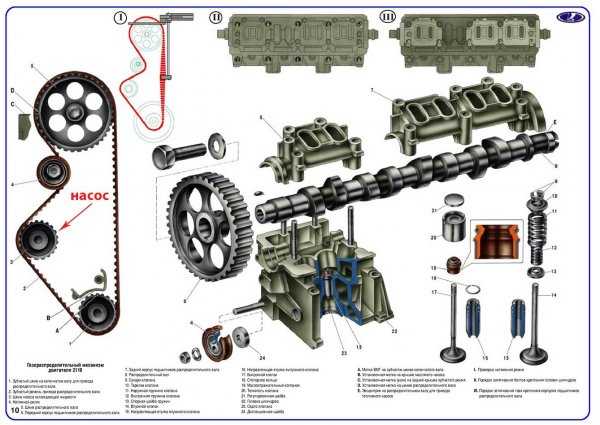

А поскольку ремень ГРМ должен быть постоянно натянут, то подшипник помпы все время испытывает одностороннюю нагрузку, которая в конечном итоге приводит к его выходу из строя.

Это, в целом, и является основной причиной поломки водяного насоса у ВАЗ-2110 и не только.

После замены помпы греется двигатель

Короче говоря, пару недель назад решил я поставить новый термостат, залить новый антифриз. Ну тут и понеслось. Грелась постоянно, как ни едь, хоть со включенным вентилятором на радиаторе и включенной печкой. Кипела, выбрасывала антифриз из бачка, температура вообще ниже сотни не падала.

И вот решил я проверить два своих тремостата, старый Gates и новый Gates. Ну и третий мне отдал друг, старый, производства СССР и Польши в латунном корпусе на 83градуса. Сунул я их в кастрюлю, давай греть. Термометром контролируя температуру.

Что собственно я увидел:

Первым на 80 градусах начал открываться старый Gates(на фото верхний). Затем, примерно на 83-84 градусах начали открываться остальные два. Всё бы ничего, но уже сам факт того, что новый Gates который тоже на 80 градусов, открылся при 83, говорит о его неисправности.

Далее, ждал пока они полностью откроются. Со старым латунным всё понятно, не перекрывает малый круг. Ну и в топку его. НО! Собственно из-за чего весь сыр бор — новый Gates тоже не перекрывает малый круг! Остаётся зазор 1-2мм и вода через него спокойно протекает. Короче говоря новый и брак)

Единственным рабочим из трёх оказался старый Gates. Полностью перекрывавший малый круг. Вода хоть и просачивалась, но оочень медленно. Так что можно сказать что он вполне работоспособный. А почему на машине не работал, хрен знает. Может потому что я их него не весь мусор вымыл. Он месяцев 8 лежал в гараже. А там пыли умотаться. Ну и ладно, зато хоть будет запасной))

Так что даже новые термостаты, хоть вроде и не подделка, с галограммой на упаковке, тоже бывают не рабочими)

Ну и напоследок руки добрались перенести воздушный фильтр на другую сторону мотора. Места там много. Причина сего переноса — раскалённый воздух от выпускного коллектора, попадающий прямо в фильтр и далее нагревая за собой всё. А горячий воздух во впуске это не есть хорошо. Собрал все патрубки в гараже и собрал один длинный. Теперь входящий воздух будет оптимальной температуры.

Система охлаждения отечественных автомобилей зачастую далека от идеала. Изъянов в этой системе, к сожалению, очень и очень много.

Ремонт насоса охлаждающей жидкости двигателя ВАЗ, разборка, проверка осевого зазора в подшипнике, последовательность сборки насоса.

Для разборки насоса охлаждающей жидкости необходимо выполнить следующие действия.

1. Спрессовать шкив съемником, закрепленным в тисках. 2. Вывернуть стопорный винт и выпрессовать оправкой 67.7853.9569 валик в сборе с подшипником, крыльчаткой и сальником. Усилие прикладывать к обойме подшипника. 3. Спрессовать с валика крыльчатку и снять сальник.

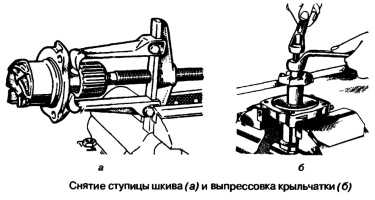

Снятие ступицы шкива и выпрессовка крыльчатки насоса охлаждающей жидкости.

Обязательно проверьте осевой зазор в подшипнике, если отмечался значительный шум насоса охлаждающей жидкости. Зазор не должен превышать 0,13 мм при нагрузке 49 Н (5 кгс). При большем зазоре подшипник с валиком необходимо заменить новыми. Деформации или трещины корпуса и крышки водяного насоса не допускаются. Сальник насоса и прокладку между водяным насосом и блоком цилиндров при ремонте обязательно заменить на новые. Предварительно проверив их на целостность.

Детали насоса охлаждающей жидкости двигателя ВАЗ.

Последовательность сборки насоса охлаждающей жидкости двигателя ВАЗ.

1. Оправкой установить в крышку корпуса сальник, избегая перекоса. 2. Установить подшипник с валиком в крышку так, чтобы гнездо стопорного винта совпало с отверстием в крышке корпуса насоса, и запрессовать. 3. Завернуть стопорный винт подшипника и зачеканить контуры гнезда. 4. Напрессовать на валик с помощью приспособления ступицу шкива, выдержав размер 84,3-84,5 мм. Если ступица из металлокерамики, то после снятия старой следует напрессовывать только новую. Повторное использование зубчатого шкива не допускается.

Напрессовка ступицы шкива насоса охлаждающей жидкости.

5. Напрессовать на валик крыльчатку с помощью приспособления, обеспечивающего технологический зазор между лопатками крыльчатки и корпусом водного насоса 0,9-1,3 мм. 6. Собрать корпус водяного насоса с крышкой, установив новую прокладку. Предварительно внимательно проверив ее на целостность. 7. Проверить надежность крепления шкива на валике, приложив к шкиву момент 24,5 Нм (2,5 кгсм). Под действием такого усилия, шкив водяного насоса не должен провернуться.

По материалам книги «Ремонт двигателя своими руками». Волгин В.В.

Источник статьи: http://auto.kombat.com.ua/remont-nasosa-ohlazhdayushhej-zhidkosti-dvigatelya-vaz-razborka-proverka-osevogo-zazora/

Порядок снятия и разборки водяного насоса

Рис. 96. Водяной насос: 1 — корпус; 2 — крыльчатка; 3 — торцовое уплотнение; 4 — втулка; 5 — вал; 6 — водосбрасыватель; 7 — заглушка; 8 — подводящий патрубок; 9 — стопорное кольцо; 10 — шкив; 11, 12 — уплотнительные кольца; 13 — подшипники; 14, 15 — гайки крепления и пружинные шайбы.

Рис. 97. Разборка водяного насоса: 2 — крыльчатка; 9 — стопорное кольцо; 10 — шкив; 17 — гайка съемника; 18 — болт съемника; 19 — корпус торцового уплотнения; 20 — манжета втулки; 21 — втулка уплотнения; 22 — манжета с пружиной в сборе; 23 — латунный корпус втулки уплотнения.

Источник статьи: http://www.776030.ru/ryamz/razborvodnasos.html

Причины неисправности

Выделяют следующие причины, которые влияют на ухудшение работоспособности механизма:

Повреждение вращающихся компонентов крыльчатки: при интенсивном режиме работы обламываются маленькие крылышки вращающейся части. Особенно это характерно для пластиковых крыльчаток. Когда крылышки отламываются, насос больше не может нагнетать антифриз с нужной интенсивностью — двигатель постоянно перегревается.
Засор дренажного отверстия. Данная неполадка приводит к тому, что антифриз не может полноценно циркулировать по контуру. Засор дренажа можно легко выследить без снятия помпы. Если у вас имеются подозрения насчёт засора сливных отверстий, просто запустите салонный отопитель.
Рассинхронизация шкивов элемента и ГРМ. В этом случае сальники и подшипники работают в экстремальном режиме, изнашиваются чрезвычайно быстро. Причина такой поломки — фабричный дефект: либо использовали некачественные материалы при сборке, либо использовали ненадёжного сборщика.

Нужно подробнее высказаться по поводу третьей причины. От заводского брака не застрахован ни один автовладелец. Но в данном случае все серьёзно с приставкой «гипер». Если установить помпу с потенциальным рассинхроном, то использование такого дефектного узла приведёт к резкому увеличению износа ГРМ. В лучшем случае шофер может столкнуться с обрывом ремня, в худшем — «стуканут» клапаны.

Ещё один маркер износа (который, правда, можно увидеть лишь разобрав механизм) — это люфт вращающихся деталей. Люфт свидетельствует о скором выходе из строя шкивов, смещении центральной оси и порче сальников.

Последний лайфхак для автомобилистов, которые не желают снимать помпу, но хотят достоверных сведений о её функциональном состоянии. Внимательно осмотрите место стыка охладителя с ДВС. Если имеются выраженные подтёки антифриза, то водяному насосу осталось недолго жить.

Разборку насоса рекомендуется проводить в следующем порядке:

отвернуть болты крепления вентилятора и снять вентилятор и шкив со ступицы

Для снятия ступицы следует использовать съемные болты или специальный съемник;
отвернуть торцовым ключом гайки крепления корпуса крыльчатки к корпусу подшипников, разъединить их, слегка постукивая по ним деревянным молотком, снять прокладку, осторожно отделяя ее от корпуса отверткой;
при помощи отвертки снять уплотнитель в сборе, уплотнительную текстолитовую шайбу, затем разъединить резиновую манжету с пружиной;
снять замочное кольцо переднего подшипника с помощью пассатижей;
отвернуть болт крепления крыльчатки на валу насоса, придерживая отверткой от проворачивания вал, снять крыльчатку с вала при помощи съемника;
выпрессовать вал с подшипниками в сборе из корпуса на прессе;
вывернуть масленку и контрольную пробку;
закрепить вал насоса в тисках, снять стопорное кольцо и водосбрасывающую шайбу;
спрессовать подшипники с вала на верстачном прессе, при этом одновременно спрессовываются передний и задний подшипники и освобождается распорная втулка, находящаяся между подшипниками.

Перед сборкой нужно промыть детали насоса, очистить от коррозии корпус насоса, проверить годность деталей. При сборке насоса необходимо следить за наличием торцового зазора между крыльчаткой и корпусами подшипников и насоса. Сборку насоса следует производить в последовательности, обратной разборке. Торцовые поверхности уплотнительной текстолитовой шайбы нужно смазать тонким слоем графитной смазки, после чего шайбу необходимо закрепить обоймой. Шпильки при замене рекомендуется ввертывать в корпус, предварительно смазав суриком или резиловой смолой.

Источник статьи: http://ustroistvo-avtomobilya.ru/to-i-tr/remont-zhidkostnogo-nasosa-sistemy-ohlazhdeniya/

Как проверить помпу на ВАЗ 2107

Поскольку возникла необходимость в проверке помпы, то налицо проблемы в системе охлаждения, а именно — перегрев двигателя или явные признаки неисправности насоса. Это может быть:

повышенный шум, исходящий от помпы, при работе двигателя;
явные течи на валу под шкивом;
утечка антифриза через прокладку корпуса;
увеличенный люфт на валу насоса;
отсутствие циркуляции антифриза и, как следствие, перегрев мотора.

Циркуляция жидкости может быть просто недостаточной, то есть давление в системе охлаждения не соответствует норме. Это может случиться только в одном случае. Помпа ВАЗ 2107 инжектор рассчитана на большую производительность и если установить обычную помпу от карбюраторного мотора, то её производительности может не хватить, двигатель будет перегреваться.

Собственно, продиагностировать состояние насоса несложно. Очевидно, что помпа требует замены, если есть люфты и протечки жидкости. Тем не менее, есть возможность на глаз проверить производительность насоса. Для этого при прогретом до рабочей температуры двигателе нужно кратковременно пережать верхний шланг, идущий к радиатору. Если после освобождения шланга чувствуется скачок давления, с крыльчаткой все в порядке, жидкость циркулирует нормально.

Снижение производительности

Какой бы ни использовался тосол в системе охлаждения, он представляет собой химическое вещество. Со временем в корпусе насоса или на крыльчатке появляется эрозия, что может привести к снижению потока перекачиваемой жидкости. В результате возможен перегрев мотора со всеми вытекающими последствиями. Поэтому, если температурный датчик ОЖ на панели приборов начал превышать значение +90˚С (рабочая температура), стоит задуматься о возможной замене помпы или, по крайней мере, ревизии этого узла.

Видео: как шумит помпа на ВАЗ

Крыльчатка насоса вставляется в отдельный корпус, закреплённый на блоке цилиндров

Практически все неполадки помпы являются следствием выработки подшипников. При малом износе и люфте вала насос функционирует в штатном режиме. При увеличении зазоров в сепараторах подшипников сальник начинает пропускать антифриз, а из места установки помпы при работе двигателя доносятся неестественные шумы — гул или треск. В результате происходит перекос вала. Дальнейший сценарий может развиваться по трём вариантам.

Подшипник заклинивает и ремень соскакивает со шкивов. Двигатель продолжает работать, но на приборной панели загорается красная лампа разрядки аккумулятора, а температура ОЖ резко поднимается до максимума.
В результате заклинивания подшипника вал разламывается на две части. Как и в первом случае, при работающем двигателе горит лампа разрядки аккумулятора и наблюдается максимальная температура ОЖ.
Из-за перекошенного вала вращающаяся крыльчатка проламывает дыру в стенке корпуса помпы, через которую в течение нескольких секунд выходит весь тосол, и двигатель моментально перегревается. В этом случае придётся менять не только помпу, но и корпус, в котором крыльчатка проломила стенку.

В результате износа подшипника и перекоса вал помпы может разломиться

В отличие от переднеприводных моделей ВАЗ, где насос спрятан под крышкой ГРМ, в «классике» он находится на виду. Поэтому избежать неприятных последствий гораздо проще. Требуется лишь периодически выполнять проверку помпы следующим образом.

Запустите мотор, откройте капот и прислушайтесь. При наличии подозрительных шумов в передней части двигателя вручную нажмите акселератор и добавьте обороты, чтобы гул стал хорошо слышен.
Внимательно осмотрите переднюю часть двигателя на предмет утечки охлаждающей жидкости.
Если обнаружились следы вытекающего антифриза, возьмитесь рукой за шкив помпы и покачайте его вдоль оси вала с целью обнаружить люфт.
Если при натянутом ремне вы ощутили небольшой люфт или сомневаетесь в результате диагностики, открутите гайку крепления генератора на регулировочной скобе и ослабьте ремень. После этого покачайте шкив насоса ещё раз.

Гайка удерживает ремень в натянутом состоянии

При обнаружении небольшого люфта не стоит сразу приступать к замене водяного насоса. Он ещё «проживёт» 3—5 тыс. км пробега. Однако его состояние придётся постоянно отслеживать и заблаговременно приобрести новый насос.

Если же наблюдается подтекание тосола, заметный люфт вала, а при работе слышен треск, помпу следует немедленно заменить на новую.

Замена охлаждающей помпы своими руками

Автолюбитель вполне может самостоятельно поменять водяную помпу. Проиллюстрируем этот процесс на примере автомобиля «Пежо 307». Но перед этим определимся с инструментарием и расходниками. Для работы нам потребуются следующие вещи:

новая водяная помпа;
ключи рожковые, набор;
ключи торцовые и вороток в комплекте;
жидкость охлаждающая, 5 литров;
домкрат.

Последовательность замены помпы на примере «Пежо 307»

Машина загоняется на смотровую яму, колёса фиксируются башмаками. Переднее правое колесо поднимается домкратом и снимается торцовым ключом.
Правое переднее колесо «Пежо 307» поднимается домкратом и снимается
Через сливное отверстие под радиатором старый антифриз сливается в подставленную ёмкость (это может быть как десятилитровое ведро, так и обыкновенный таз).
Следующий этап — снятие ремня ГРМ для получения доступа к помпе. Рядом со шкивом распределительного вала есть фиксатор ремня и болт натяжителя ремня ГРМ. Рожковым ключом на 10 ослабляется вначале фиксатор, а потом — болт натяжителя.
Для ослабления ремня ГРМ на «Пежо 307» требуется ослабить натяжительный ролик
После ослабления этих болтов натяжение ремня ГРМ тоже ослабнет и его можно будет снять вручную.
Ослабленный ремень ГРМ на «Пежо 307» можно снять вручную
Открывается доступ к помпе. Она держится на пяти болтах на 12, которые легко выкручиваются обычным рожковым ключом.
Доступ к водяной помпе «Пежо 307» открыт, можно снимать
Помпа извлекается, на её место ставится новая и система охлаждения собирается в обратном порядке.

Это интересно: О работе и проблемах тормозов

Ремонт помпы

Если было выявлено, что помпа нуждается в ремонте или замене, для работы сперва нужно подготовить необходимый инструмент:

набор ключей;
ёмкость для слива ОЖ;
плоскую или крестовую отвёртку.

Снятие

После подготовки всего необходимого можно приступать к разборке:

Открываем капот и сливаем охлаждающую жидкость, для чего откручиваем соответствующий болт на блоке цилиндров и пробку на радиаторе.
Снимаем ремень генератора, ослабив верхнюю гайку крепления и уменьшив натяжение.

Разборка

Для проведения ремонтных работ потребуется разборка водяного насоса. Проводят процедуру в следующем порядке:

Демонтируют крыльчатку, предварительно зажав помпу в тиски.
Выбивают вал.
Извлекают сальник.

Замена подшипника

Для замены подшипника потребуется разобрать помпу и выбить вал из корпуса. На «классике» подшипник и вал представляют собой одну деталь. Поэтому при выходе из строя одной из частей, производится замена всего изделия. Чтобы не ошибиться при покупке вала помпы на ВАЗ 2107, необходимо взять старую деталь с собой, поскольку оси могут отличаться как по диаметру, так и по длине, о чём продавец не всегда знает.

Вал меняют в следующем порядке:

С использованием съёмника выпрессовывают крыльчатку.

Замена сальника

Сальник из-за постоянного контакта с тосолом иногда выходит из строя, что приводит к появлению течи. Чтобы заменить деталь необходимо демонтировать крыльчатку и выбить вал с подшипником. Для этого можно воспользоваться старой осью, которую вставляют обратным концом в отверстие насоса.

Затем забивают вал, нанося удары молотком до тех пор, пока сальник не выйдет из корпуса. Новый уплотнительный элемент вставляют и усаживают на место при помощи подходящей наставки.

Замена крыльчатки

Если крыльчатка имеет повреждения, например, поломаны лопасти, то деталь можно заменить. Повреждение происходит, как правило, при соприкосновении с корпусом из-за сильного износа вала либо подшипника. Независимо от материала крыльчатки, деталь крепится на ось путём запрессовки. Для замены пластиковой крыльчатки потребуется:

Закрепив вал с обратной стороны в тисах, метчиком м18 с шагом 1,5 мм нарезают резьбу внутри крыльчатки, предварительно смазав инструмент моторным маслом.
Вкручивают в отверстие специальный съёмник, подтягивают наружный болт.
Путём вращения головки внутреннего болта по часовой стрелке, выпрессовывают крыльчатку и снимают её с вала.
У металлической крыльчатки резьба нарезана с завода, поэтому деталь просто выдавливают съёмником.

При обратной установке деталь напрессовывают на вал при помощи молотка и подходящей наставки, избегая повреждения лопастей. Нужно следить, чтобы нижняя часть крыльчатки упёрлась в кольцо на сальнике, после чего его нужно усадить на 2–3 мм внутрь. Это обеспечит герметичное прилегание вращающейся детали к кольцу.

Видео: как снять крыльчатку с вала помпы

Установка

Сборка и установка узла осуществляется в обратной последовательности

Единственное на что следует обратить внимание, так это на прокладки — рекомендуется использовать новые. Кроме этого, места соединения помпы с патрубками промазывают герметиком. Когда деталь будет установлена, заливают тосол

Для того чтобы исключить образования воздушных пробок, от карбюратора (на карбюраторном моторе) отсоединяют тонкий шланг системы охлаждения и добиваются вытекания тосола из шланга и штуцера, после чего производят соединение. Запускают и прогревают двигатель, осматривают патрубки на предмет появления течи. Если всё в порядке, ремонт можно считать успешно завершённым

Когда деталь будет установлена, заливают тосол. Для того чтобы исключить образования воздушных пробок, от карбюратора (на карбюраторном моторе) отсоединяют тонкий шланг системы охлаждения и добиваются вытекания тосола из шланга и штуцера, после чего производят соединение. Запускают и прогревают двигатель, осматривают патрубки на предмет появления течи. Если всё в порядке, ремонт можно считать успешно завершённым.

Самостоятельная замена либо ремонт помпы на ВАЗ 2107 вполне по силам каждому владельцу. Единственное, что в некоторых случаях потребуются специальные приспособления. В остальном будет достаточно стандартного набора инструментов. Чтобы насос работал продолжительное время, деталь рекомендуется выбирать от проверенных производителей.

Классические модели автомобилей ВАЗ отличаются простотой конструкции, позволяющей автовладельцам производить большинство ремонтных работ самостоятельно. Диагностика и замена механического насоса охлаждающей жидкости также выполняется довольно просто и может быть сделана своими руками.

Замена помпы ВАЗ-2114 «Самара-2» своими руками

Помпа – это один из самых ответственных элементов СОД двигателя каждого автомобиля. При неисправностях данного насоса мотор начинает часто перегреваться, что может привести к самым непредсказуемым последствиям. Не является тому исключением и отечественный автомобиль ВАЗ-2114. Как поменять помпу своими руками на «Самаре» и что данный элемент собой представляет – далее в нашей статье.

Пару слов об устройстве насоса

Конструкция помпы весьма примитивна на первый взгляд. Водяной насос состоит всего из нескольких элементов – корпуса и рабочего колеса, которое размещено на валу со шкивом. Корпус элемента делается из алюминия или же стали. В нем есть специальные каналы, которые отводят и подводят тосол к рабочему колесу. Между блоком цилиндра ДВС и корпусом помпы есть небольшая прокладка. Последняя выполняет уплотняющие функции, предотвращая риск утечки тосола из насоса наружу.

Как проверить исправность насоса?

Всего существует несколько методов проверки помпы на работоспособность. Самый простой способ приведем ниже. Суть его заключается в том, что нам нужно прогреть ВАЗовский мотор до рабочей температуры (+82-90 градусов Цельсия). После этого следует пережать верхний патрубок радиатора. В случае если помпа рабочая, вы будете ощущать, как пульсирует в патрубке тосол.

Также следует проверить сальник и посмотреть, не течет ли из него жидкость по отверстиям насоса. Для этого нужно снять крышку ремня газораспределительного механизма, после чего визуально определить, вытекает ли тосол сквозь вышеописанные отверстия. Если на них есть характерные отложения (зачастую они имеют коричневый окрас), сальник пришел в неисправность и его следует заменить.

Если вышел из строя подшипник вала помпы, об этом вам будет сигнализировать затяжной звук в передней части подкапотного пространства.

Чтобы удостовериться в том, нужна ли замена помпы, ВАЗ-2114 подвергают детальной диагностике. Она требуется в тех случаях, когда неисправность водяного насоса на глаз определить просто невозможно. В таком случае помпа извлекается наружу

Особое внимание при осмотре следует уделить обратной стороне ротора. Чаще всего его лопасти разрушаются под воздействием ржавчины

Как меняется водяная помпа ВАЗ 2114-ой «Самары»?

Данная процедура не требует особых знаний и навыков, поэтому справиться с ней может абсолютно любой автомобилист. Стоит отметить, что перед тем, как производится замена помпы, ВАЗ-2114 и его двигатель должны остыть до температуры наружного воздуха. Другими словами, водяной насос меняется только при остывшем ДВС. Итак, что необходимо делать?

Проверка правильности установки

После того как мы установили новую помпу на штатное место, следует проверить ее работоспособность. Для этого заливаем в расширительный бак новый тосол и запускаем двигатель. Если работа была сделана качественно, никаких утечек охлаждающей жидкости быть не должно. Кстати, вся вышеописанная инструкция подходит не только для 14-й «Лады», но и для ее предшественников серии ВАЗ 2108…099. Все они имеют схожую конструкцию, поэтому процесс диагностики и замены водяного насоса абсолютно не имеет никаких отличий.

Почему не следует пренебрегать заменой?

Несмотря на столь малые размеры и примитивную конструкцию, помпа играет далеко не самую последнюю роль в жизни автомобиля. Если вовремя не заменить данный элемент, двигатель постоянно будет подвергаться перегреву. А это значительно снижает ресурс его эксплуатации и может привести к выходу из строя ремня ГРМ. Поэтому не следует затягивать с заменой данной детали при ее неисправностях.

Ресурс работы

На автомобилях ВАЗ семейства «Самара» водяная помпа служит в среднем в течение 3-3.5 лет эксплуатации. По истечении этого срока помпа в любой момент может прийти в неисправность. Хотя точный ее ресурс зависит от самого производителя – чем качественнее сделана эта деталь, тем больше она прослужит.

Заключение

Итак, мы выяснили, что собой представляет такая деталь, как водяная помпа (ВАЗ-2114). Какая лучше помпа будет работать на «Ладе», однозначного ответа нет. Однако, судя по отзывам, оптимальным решением будет покупка насоса марки LUZAR.

Неисправности насоса

Причиной износа деталей и последующего выхода из строя узла является нарушение герметичности сальников. Разрушение уплотнителей происходит в результате действия температуры, механических нагрузок при вращении, а также трения при попадании твёрдых частиц окиси и накипи водяной рубашки двигателя.

При обнаружении незначительной течи помпы рекомендуется произвести ревизию с заменой уплотнителей узла. Игнорирование приводит к недопустимому износу деталей в последующем увеличивающее бюджет ремонта. Досадным результатом несвоевременного обслуживания является обнаружение при разборке насоса в местах прилегания уплотнения механических сколов и выбоин чугунного корпуса. Зачастую замена уплотнений в повреждённом корпусе не даёт положительного эффекта и помпа продолжает давать течь. В конце концов приходится приобретать и устанавливать новый узел.

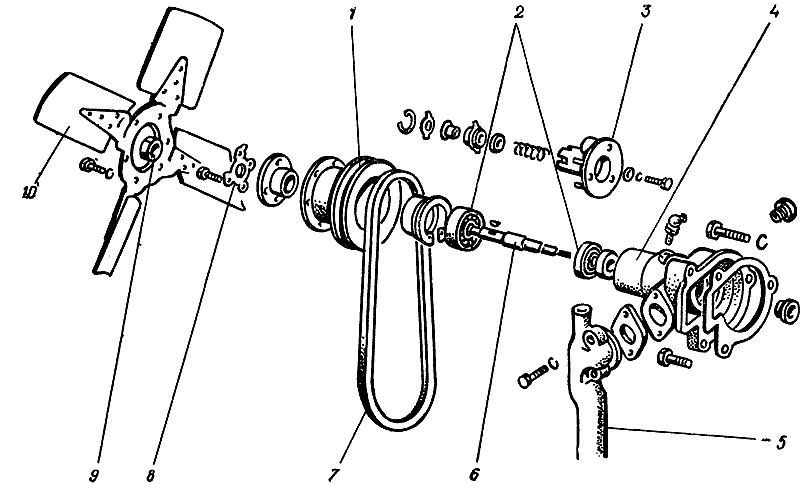

Схема сборки МТЗ 80

Некоторые «кулибины», с целью продлить эксплуатационный ресурс насоса, рассверливают отверстие под вал в улитке на больший диаметр. В расточенное отверстие устанавливают нержавеющую втулку с наружными резиновыми кольцами, а в торцевую выточку втулки со стороны крыльчатки подбирают самоподжемные сальники. Успех такой реставрации зависит от точности подгонки втулки и герметичности прилегания уплотнений.

Также дополнительным риском при появлении недопустимых осевых зазоров в опорах вращения вала помпы может быть повреждение радиатора лопастями вентилятора. Биение при износе подшипников, может спровоцировать разрушение шпоночного соединения и посадочного места шкива с валом. Учитывая постоянную осевую нагрузку от усилия натяжки приводного ремня, при выработке недопустимых зазоров, шкив с вентилятором смещается в сторону радиатора, таким образом, повреждая теплообменник лопастями.

Ремонт и обслуживание помпы

Перед приобретением ремкомплекта для проведения ревизии насоса обратите внимание на конструкцию уплотнения и размер подшипников вращения вала, так как в зависимости от года выпуска насоса размеры деталей отличаются. Виды ремкомплектов водяного насоса МТЗ 80

Виды ремкомплектов водяного насоса МТЗ 80

Демонтаж узла

Не комфортность процесса демонтажа помпы заключается в узком расстоянии между блоком и радиатором трактора МТЗ 80. Успех быстрого отсоединения зависит от наличия арсенала торцевых ключей и воротков к ним соответствующих конструктивным особенностям размещения узла, а также профессионализма слесаря.

Для отсоединения узла от блока производят операции в следующей последовательности:

Поднять капот трактора
Отпустить крепление натяжного и крепёжного кронштейна генератора
Снять приводной ремень
Открутить диффузор радиатора
Отсоединить патрубки от помпы
Отпустить три болта крепления насоса к блоку и снять узел.

Разборка помпы

Наличие слесарных тесов для фиксации и винтового съёмника для отпрессовки ступицы шкива и вала с подшипниками обеспечит быструю и комфортную разборку узла.

Насос разбирают в следующем порядке:

Отпускают крепёжный болт и снимают с вала крыльчатку с уплотнителями
Откручиваются болты крепления на ступице приводного шкива, отсоединяя вентилятор
Отворачивается центральная гайка, фиксирующая шкив на валу
Зафиксировав корпус помпы в тесках, с помощью винтового съёмника или аккуратными ударами по окружности внутреннего венца шкива — снимают деталь со шпоночного соединения вала
Демонтируют стопорное кольцо, фиксирующее вал с подшипниками в расточке корпуса
Отпрессовывают вал с подшипниками с помощью винтового съёмника или осторожными ударами в торец вала со стороны крыльчатки, предварительно ввернув крепёжный болт в вал, чтобы не расплескать конец детали с внутренней резьбой.

Выпрессовка вала помпы

После разборки очищают корпус и крыльчатку от грязи и накипи

Особое внимание уделяют поверхностям прилегания уплотнителей и прокладок. С помощью наждачной бумаги зачищают наплывы накипи и мелкие раковины на контактных плоскостях с уплотнителями, особенно в корпусе насоса вокруг отверстия для вала

Демонтаж шкива и стопорного кольца

В случае выявления больших выбоин или раковин, которые невозможно зачистить корпус узла подлежит замене. Вал с недопустимой выработкой в посадочных метах, подшипники с осевым люфтом в обоймах также меняют. Для достижения положительного результата при устранении течи помпы вторичное использование уплотнений и сальников недопустимо.

Сборка и установка

Процесс сборки осуществляют в обратном порядке. Все детали помпы должны занять свои посадочные места. Результатом правильной сборки есть свободное вращение от руки крыльчатки без перекосов и зацепов о корпус, без осевых люфтов в посадочных местах вала и крыльчатки. Ответственным моментом в сборке узла является посадка ступицы шкива на шпонку вала

Важно при запрессовке детали на вал не сместить шпонку с посадочной канавки и обеспечить надёжное соединение без радиального и осевого люфта. Присоединение осуществляется при тщательно зачищенных контактных поверхностях блока и насоса через новую прокладку

Опытные трактористы для комфортной будущей ревизии узла вместо крепёжного штатного болта крыльчатки устанавливают аналогичную деталь из латуни, таким образом, предотвращая образование коррозии, затрудняющую разборку.

https://youtube.com/watch?v=KCTc4ezaHLA

Обслуживание

В операции по обслуживанию насоса входят контроль натяжения ремня привода и своевременная смазка подшипников узла. Регламентную смазку осуществляют нагнетанием через тавотницу при проведении ТО 1. Натяжение ремня изменяется положением генератора при повороте крепёжного кронштейна.

Правильное натяжение обеспечивает ход ремня с минимальным проскальзыванием и контролируется прогибом середины большой ветви привода « шкив генератора – шкив коленвала» при нажатии с усилием 30…50 Н на 10…15 мм. Контроль осуществляют через каждые 60 часов работы. При вводе в эксплуатацию нового двигателя натяжение проверяют не позже чем через 2 – 3 рабочие смены. Чрезмерное натяжение увеличивает нагрузку на опорные подшипники приводных узлов и ускоряет их износ.
