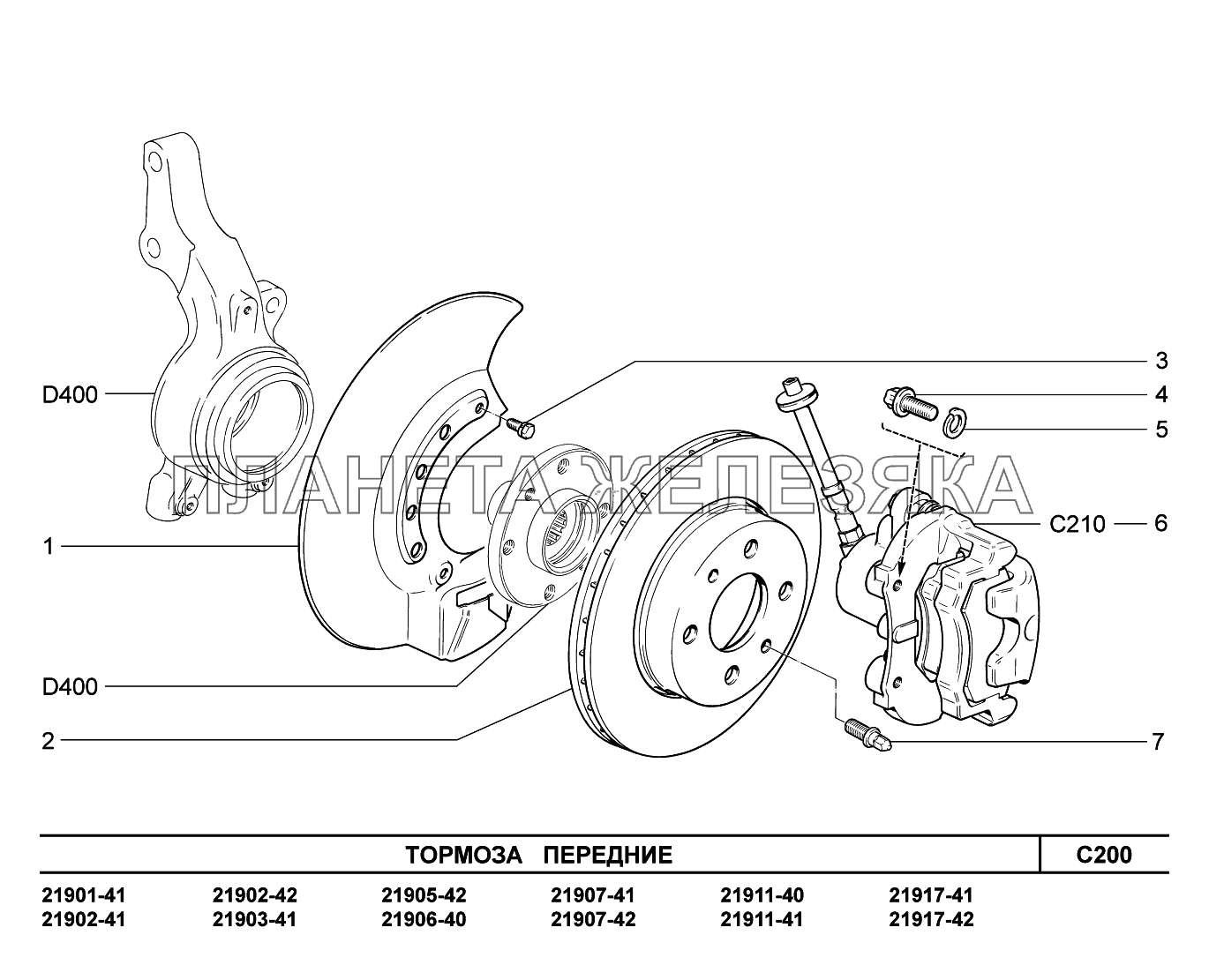

Конструктивные особенности тормозов лада приора

Как узнать, что надо менять тормозные диски?

Во время замены тормозных колодок нужно внимательно осмотреть поверхность тормозного диска на наличие повреждений и трещин. Следует визуально и если требуется приборным методом измерить толщину тормозного диска, которая должна быть не меньше 50 % от номинала. Выход износа тормозного диска за допустимые параметры является показанием к их замене.

Чтобы узнать, нужно ли менять тормозные диски, следует обратить внимание на лишние вибрации на рулевом колесе и педали тормоза. Если при торможении возникает какая-либо вибрация, проведите эксперимент – отпустите педаль тормоза, если вибрация уйдет, меняйте тормозные диски

Есть некая альтернатива замене дисков (в определенных случаях) – протачивание тормозных дисков.

Устройство вакуумного усилителя тормозов ГАЗ, УАЗ, ВАЗ.

По конструкции вакуумный усилитель тормозов в одном блоке с ГБЦ. Корпус вакуумного усилителя делится на две части : 1 – атмосферная, 2 – вакуумная.

Вакуумная часть соединяется с впускным коллектором при помощи обратного клапана. А коллектор в свою очередь выступает источником разряжения. Для постоянной работы вакуумного усилителя тормозов на дизельных двигателях используется вакуумный электрический насос.

Вакуумный усилитель работает лишь при работающем двигателя. Это можно объяснить тем, что при не работающем двигателе обратный клапан разъединяет вакуумный усилитель и коллектор.

Атмосферная камера соединяется с вакуумной при нажатии педали тормоза. Когда вы нажимаете на педаль тормоза, оказывается давление на толкатель, который перемещает клапан. Диафрагма под действием штока-поршня приводит к нагнетанию тормозной жидкости к рабочим цилиндрам.

А возвратная пружина служит для того, чтобы переместить диафрагму в исходное положение. Работу вакуумного усилителя можно описать разностью давлений в вакуумной и атмосферной камерах. Разница давления приводит к движению толкателя, штока и поршня.

Как определить неисправности вакуумного усилителя тормозов ВАЗ, УАЗ, ГАЗ.

Не забывайте, наличие тормозов не говорит о том, что ваш вакуумный усилитель тормозов работает. Просто при неисправности вакуумного усилителя, становится труднее управлять транспортным средством. Это приносит водителю трудности в управлении автомобилем. Для торможения водителю приходится прикладывать больше усилий, чем обычно.

Основные неисправности вакуумного усилителя тормозов:

Износ и старение резины клапанов, разрыв или повреждение диафрагмы.
Обрыв или повреждение шланга, вследствие чего коллектор двигателя соединяется с вакуумным усилителем тормозов. Проверьте крепление хомутов и шланг на отсутствие трещин.

Ремонт вакуумного усилителя тормозов своими руками

Изучите руководство по эксплуатации автомобиля, просмотрите и ознакомьтесь со схемой вакуумного усилителя тормозов.
Отсоедините тягу привода тормозов, которая располагается под рулевым валом.
Снимите главный тормозной цилиндр.
Осмотрите и определите неисправности вакуумного усилителя тормозов и произведите замену вакуумного усилителя тормозов или проведите ремонт узла вакуумного усилителя тормозов.

Основные неисправности

Несмотря на простоту конструкции и небольшое количество подвижных элементов, ГТЦ нередко перестает нормально выполнять свои функции из-за неисправностей.

Основными неисправностями главного тормозного цилиндра являются:

Разгерметизация.
Подсос воздуха.
Заклинивание одного из поршней.

Главный тормозной цилиндр теряет свою герметичность обычно из-за сильного износа или повреждения уплотняющих манжет. При этом жидкость может перетекать между камерами, а также выходить наружу из корпуса. При этом в систему проникает воздух. В результате значительно снижается давление и эффективность тормозной системы ухудшается.

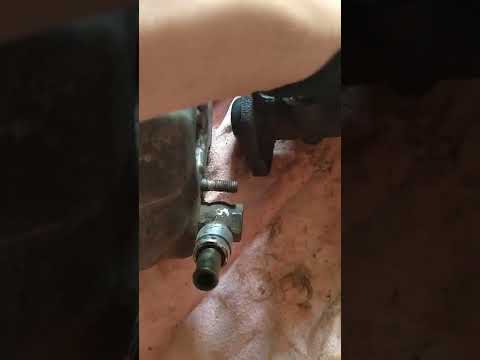

Видео:Замена главного тормозного цилиндра ваз 2108 2109 2110

Подсос воздуха в системе может происходить из-за закупорки вентиляционного отверстия в крышке бачка. Из-за этого при перемещении жидкости в бачке образуется разрежение, которое компенсируется воздухом, проникающим через манжету. В итоге, завоздушивание системы становится причиной падения эффективности работы системы.

Заклинивание поршня может произойти по двум причинам – попаданием сора внутрь цилиндра через бачок или образованием ржавчины на внутренних поверхностях корпуса. Это приводит к тому, что один из контуров прекращает работу.

Восстановление работоспособности ГТЦ возможно только в случае износа или повреждения уплотнителей или же засорении. Для проведения ремонта продаются специальные ремкомплекты.

Зачастую промывка цилиндра и замена резинотехнических элементов позволяет полностью восстановить работоспособности. Но бывают и случаи, когда такие меры не помогают и решить проблему можно только путем замены узла в сборе.

Признаки неисправности ВУТ

Частичный выход вакуумного усилителя тормозов обязательно проявит себя, причем с худшей стороны и достаточно явно. Так, к симптомам неисправности усилителя относится:

Значительные усилия при нажатии на педаль тормоза. Чтобы почувствовать это на себе, можно при заведомо исправном «вакуумнике» и заглушенном моторе нажать на педаль четыре-пять раз. При последнем выжиме усилие на педали значительно возрастет. Иногда бывает обратная ситуация — педаль слишком мягкая. Это говорит о «завоздушивании» тормозной системы.
Влияние вакуумного усилителя на работу двигателя. Поскольку ВУТ берет разрежение из впускного коллектора, то в процессе торможения двигатель может изменять режим работы (хотя в нормальном режиме этого происходить не должно). Это происходит по той причине, что в коллектор подсасывается лишний воздух, влияющий на состав топливовоздушной смеси.
Вакуумный усилитель тормозов шипит. В частности, шипение происходит при выжиме педали. Шипящий звук явно указывает на наличие разгерметизации либо в самом вакуумном усилителе (например, при разрыве диафрагмы), либо же в его трубопроводе или в обратном клапане (например, при значительном износе его резиновых уплотнений).
Стук вакуумных насосов. Если выходит из строя механический вакуумный насос, то обычно признаком этого является гул, издаваемый его приводным штоком (также может появляется ошибка р1479). Если на машине установлен электрический вакуумный насос, то зачастую автолюбители сталкиваются с перегревом его приводного электродвигателя.
Стук при резком торможении. Причем звук носит инерционный характер, поскольку он вызван разбалтыванием крепления мембраны.

Соответственно, возникновение одного или несколько признаков прямо указывает автовладельцу на то, что необходимо проверить вакуумный усилитель тормозов и его составляющие.

Ошибка p1479

У современных автомобилей, оборудованных электронным блоком управления (ЭБУ) зачастую в памяти устройства формируется ошибка с кодом p1479 — “Вакуумная система усилителя тормозов механическая неисправность”. Сталкиваются с ней владельцы самых разных автомобилей — Audi, Volkswagen (Touareg, Passat), Ford и других. Причина возникновения ошибки в блоке управления могут быть самыми разными. Например, при подсасывании воздуха в шланге между впускным коллектором и непосредственно вакуумным усилителем тормозов.

Еще один распространенный вариант — результат замера величины вакуума датчиком разрежения. В частности, она возникает, если внутри вакуумного усилителя и/или его трубок появляется влага. Решение заключается в чистке и осушке трубок, в редких случаях — замена самого датчика.

Также имеет смысл проверить целостность предохранителя, идущего от управления до датчика. У каждой машины будет своя электросхема, поэтому в рамках данного материала конкретную информацию привести невозможно.

Еще вариант — работоспособность электровакуумного насоса. В частности его электродвигателя, крыльчатки, подшипников, крепления, колодки подключения, а также реле и предохранителя.

Барабанные и дисковые тормоза

Барабанный тормозной механизм (рис. 4) состоит из:

тормозного щита,
тормозного цилиндра,
двух тормозных колодок,
стяжных пружин,
тормозного барабана.

Схема работы барабанного тормозного механизма

1 – тормозной барабан; 2 – тормозной щит; 3 – рабочий тормозной цилиндр; 4 – поршни рабочего тормозного цилиндра; 5 – стяжная пружина; 6 – фрикционные накладки; 7 – тормозные колодки

Тормозной щит жестко крепится на балке заднего моста автомобиля, а на щите, в свою очередь, закреплен рабочий тормозной цилиндр. При нажатии на педаль тормоза поршни в цилиндре расходятся и начинают давить на верхние концы тормозных колодок. Колодки в форме полуколец прижимаются своими накладками к внутренней поверхности круглого тормозного барабана, который при движении автомобиля вращается вместе с закрепленным на нем колесом. Торможение колеса происходит за счет сил трения, возникающих между накладками колодок и барабаном. Когда же воздействие на педаль тормоза прекращается, стяжные пружины оттягивают колодки на исходные позиции.

Преимущества барабанных тормозов:

низкая стоимость, простота производства;
обладают эффектом механического самоусиления. Благодаря тому, что нижние части колодок связаны друг с другом, трение о барабан передней колодки усиливает прижатие к нему задней колодки. Этот эффект способствует многократному увеличению тормозного усилия, передаваемого водителем, и быстро повышает тормозящее действие при усилении давления на педаль.

Дисковый тормозной механизм (рис.5) состоит из:

суппорта,
одного или двух тормозных цилиндров,
двух тормозных колодок,
тормозного диска.

Схема работы дискового тормозного механизма

1 – наружный рабочий цилиндр (левого) тормоза; 2 – поршень; 3 – соединительная трубка; 4 – тормозной диск переднего (левого) колеса; 5 – тормозные колодки с фрикционными накладками; 6 – поршень; 7 – внутренний рабочий цилиндр переднего (левого) тормоза

Суппорт закреплен на поворотном кулаке переднего колеса автомобиля. В нем находятся два тормозных цилиндра и две тормозные колодки. Колодки с обеих сторон «обнимают» тормозной диск, который вращается вместе с закрепленным на нем колесом. При нажатии на педаль тормоза поршни начинают выходить из цилиндров и прижимают тормозные колодки к диску. После того, как водитель отпустит педаль, колодки и поршни возвращаются в исходное положение за счет легкого «биения» диска. Дисковые тормоза очень эффективны и просты в обслуживании. Даже новичку замена тормозных колодок в этих механизмах доставляет мало хлопот.

Преимущества дисковых тормозов:

при повышении температуры характеристики дисковых тормозов довольно стабильны, тогда как у барабанных снижается эффективность
температурная стойкость дисков выше, в частности, из-за того, что они лучше охлаждаются
более высокая эффективность торможения позволяет уменьшить тормозной путь
меньшие вес и размеры
повышается чувствительность тормозов
время срабатывания уменьшается
изношенные колодки просто заменить, на барабанных приходится предпринимать усилия на подгонку колодок, чтобы одеть барабаны
около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
Запустить двигатель на холостых оборотах.
Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
Запустить двигатель и дать ему немного прогреться.
Несколько раз нажать на педаль тормоза.
Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

затяжка и общее состояние хомутов трубопровода ВУТ;
трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

запустить двигатель и дать поработать около одной-двух минут;
до упора нажать на педаль тормоза и заглушить двигатель;
если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Сборка корпуса тормозной скобы

После проверки и замены вышедших из строя деталей собрать корпус тормозной скобы с учетом следующих рекомендаций:

— перед сборкой убедиться, что рабочие и уплотнительные поверхности корпуса чистые; смазать жидкостью НГ-213 ТУ 38.10.1129-80 уплотнительное кольцо и установить его в канавку корпуса;

— смазать жидкостью НГ-213 рабочую поверхность поршня и чехла и установить последний на поршень (рис. 2).

— установить корпус с пальцами в отверстия основания;

— установить колодки на прежнее место;

— подсоединить гибкий шланг к корпусу скобы.

Замену направляющих пальцев необходимо производить в следующем порядке:

— выполнить операции по снятию тормозных колодок. При этом следует пометить колодки, чтобы при последующей сборке установить их на прежнее место;

— вывернуть болт крепления второго направляющего пальца (рис. 3);

— снять чехлы пальцев с основания;

— извлечь направляющие пальцы из отверстий основания;

— заменить изношенные направляющие пальцы, предварительно смазав их смазкой УНИТОЛ-1 и надев на них защитные чехлы (чехлы не должны иметь повреждений);

— выполнить проделанные ранее операции в обратной последовательности.

Замена основания

Для замены основания необходимо:

— отсоединить корпус от основания (см. выше);

— извлечь тормозные колодки с основания и пометить их, чтобы при последующей сборке поставить на прежнее место;

— вывернуть два болта крепления основания к поворотному кулаку и снять основание;

Ремонт тормозного диска

Диск подвергается ремонту, если его рабочие поверхности имеют глубокие риски и осевое биение более 0,1 мм.

Осевое биение рабочих поверхностей диска проверяется индикатором при вращении диска на подшипниках ступицы. Для ремонта диска необходимо:

— снять корпус и основание с поворотного кулака;

— снять диск со ступицы, для чего отвернуть болты с пружинными шайбами;

— прошлифовать рабочие поверхности диска на базе его торцовой поверхности, прилегающей к ступице.

При шлифовке необходимо обеспечивать минимальную разницу по обработке между стенками диска.

Величина суммарного допуска параллельности и плоскостности рабочей поверхности диска относительно базовой поверхности должна быть не более 0,05 мм (что соответствует разнице в показании индикатора при его перемещении по проверяемой поверхности), а величина суммарного допуска параллельности рабочих поверхностей диска между собой должна быть не менее 0,03 мм.

Толщина диска после перешлифовки должна быть не менее 19 мм, а шероховатость его рабочих поверхностей должна быть не более 1,25 мкм по ГОСТ 2789-73.

При обнаружении трещин или глубоких рисок, а также при толщине диска менее 19 мм необходимо диск заменить новым.

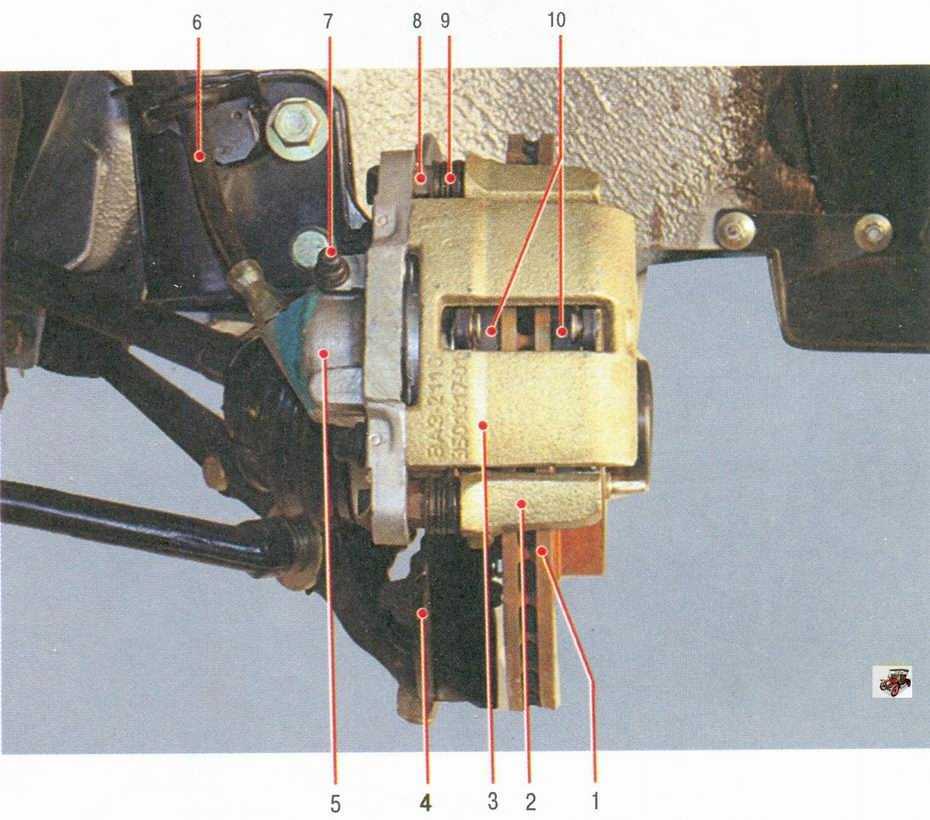

Особенности и неисправности системы тормозов автомобиля Газель

Рабочая тормозная система гидравлическая, двухконтурная (разделена на передний и задний контуры), с вакуумным усилителем, регулятором давления и датчиком аварийного падения уровня тормозной жидкости в бачке.

Запасная система образована каждым контуром рабочей. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Стояночная система – механическая, с тросовым приводом от ручного рычага на тормозные колодки задних колес.

Тормозные механизмы передних колес дисковые, с однопоршневой плавающей скобой (при торможении поршень прижимает внутреннюю колодку к диску, а скоба, смещаясь в противоположном направлении, прижимает наружную).

Минимально допустимая остаточная толщина накладок передних тормозных колодок 3 мм.

Диски вентилируемые, установлены на ступицах и крепятся к ним шестью болтами.

Минимально допустимая толщина изношенного диска 19 мм.

Скоба состоит из основания, которое крепится двумя болтами к поворотному кулаку и корпуса, связанного с основанием через направляющие пальцы.

Тормозной цилиндр выполнен в корпусе скобы; с наружной стороны для защиты от грязи он закрыт резиновым чехлом (пыльником).

Внутри цилиндра имеется проточка, в которую вставлено уплотнительное кольцо (манжета).

Когда при торможении поршень выдвигается из цилиндра, это кольцо слегка скручивается и после окончания торможения стремится вернуть поршень в исходное положение.

За счет этого поддерживается постоянный минимальный зазор между диском и тормозными колодками. На цилиндре имеется клапан для прокачки системы.

Тормозные механизмы задних колес барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном.

В цилиндр с натягом вставлены упорные кольца, ограничивающие свободный ход поршней (после окончания торможения), за счет чего поддерживается постоянный зазор между колодками и барабаном.

По мере износа колодок кольца сдвигаются на величину износа.

В верхней части тормозных колодок расположены эксцентрики для регулировки положения колодок после их замены.

Минимальная допустимая толщина накладок задних тормозных колодок – 1 мм. Максимально допустимый внутренний диаметр тормозного барабана – 283 мм.

Главный тормозной цилиндр с двухсекционным бачком и датчиком аварийного падения уровня тормозной жидкости крепится к вакуумному усилителю.

Поршни в цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие тормозные механизмы задних колес, другой поршень – передних.

При отсутствии утечек жидкости ее уровень в бачке главного тормозного цилиндра должен находиться между метками МАХ и MIN.

По мере изнашивания тормозных накладок уровень понижается.

В случае нарушения герметичности тормозной системы срабатывает датчик и на щитке приборов загорается лампа-сигнализатор красного цвета.

В этом случае доливать жидкость можно только после устранения неисправности.

Вакуумный усилитель расположен между педальным узлом и главным тормозным цилиндром и крепится к кронштейну на четырех шпильках.

Для увеличения тормозного усилия используется разрежение во впускном трубопроводе двигателя, с которым усилитель соединен шлангом.

Усилитель неразборной конструкции, при выходе из строя он заменяется. Регулятор давления крепится к левому лонжерону рамы.

Он корректирует давление тормозной жидкости в контуре тормозов задних колес, в зависимости от загрузки автомобиля, что повышает курсовую устойчивость при торможении.

Отслеживая через нагрузочную пружину загрузку задней оси, он ограничивает давление жидкости в заднем тормозном контуре. При выходе из строя регулятор заменяется.

После замены регулятора или элементов задней подвески необходимо заново отрегулировать положение нагрузочной пружины относительно заднего моста.

Главный цилиндр: его назначение и функции

В процессе торможения происходит непосредственное воздействие водителя на педаль тормоза, которое передается на поршни главного цилиндра. Поршни, воздействуя на тормозную жидкость, приводят в действие рабочие тормозные цилиндры. Из них, в свою очередь, выдвигаются поршни, прижимающие тормозные колодки к барабанам или дискам. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости не сжиматься под действием внешних сил, а передавать давление.

Главный цилиндр выполняет следующие функции:

передача механического усилия с педали тормоза с помощью тормозной жидкости к рабочим цилиндрам;
обеспечение эффективного торможения автомобиля.

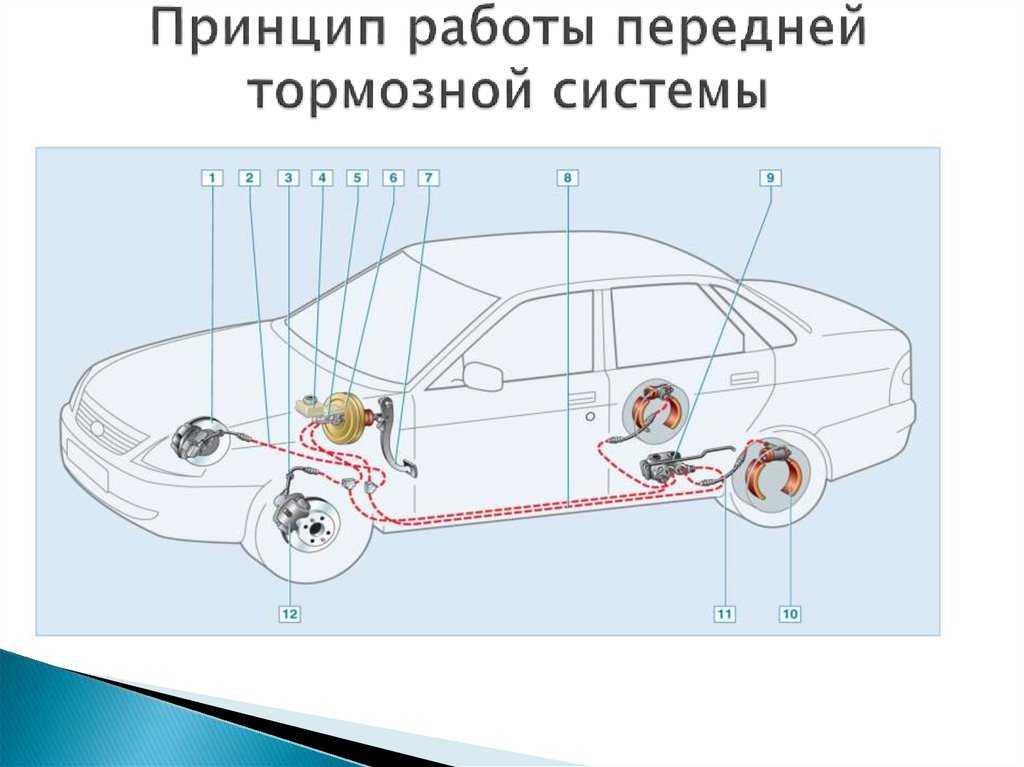

Основная тормозная система

На современных легковых автомобилях устанавливают основные ТС, состоящие из тормозного гидропривода и тормозных механизмов. Когда водитель нажимает ногой на педаль тормоза, та сила, с которой он давит на педаль, передается на устройство, которое называется главный тормозной цилиндр. Главный тормозной цилиндр имеет поршень, который, двигаясь, увеличивает давление в системе гидравлических тормозных трубок, ведущих к каждому колесу автомобиля. На каждом колесе тормозная жидкость под давлением оказывает воздействие на поршень колесного тормозного механизма, который выдвигает тормозные колодки, а те, в свою очередь, прижимаются к тормозному барабану или тормозному диску. Трение замедляет вращение колес и движение автомобиля.

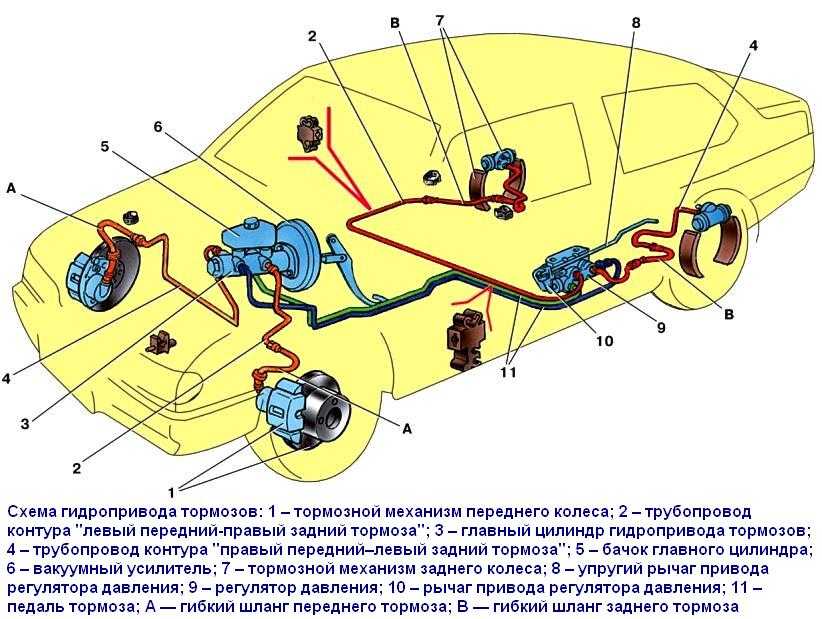

Схема гидропривода тормозов

1 – тормозные цилиндры передних колес; 2 – трубопровод передних тормозов; 3 – трубопровод задних тормозов; 4 – тормозные цилиндры задних колес; 5 – бачок главного тормозного цилиндра; 6 – главный тормозной цилиндр; 7 – поршень главного тормозного цилиндра; 8 – шток; 9 – педаль тормоза

В гидропривод основной ТС входят:

главный тормозной цилиндр с вакуумным усилителем или без него;
регулятор давления в задних тормозных механизмах;
рабочий контур (трубопровод диаметром 4-8 мм).

Рабочий контур соединяет между собой устройства гидропривода и тормозные механизмы. Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам. Бачок с запасом тормозной жидкости может крепиться на ГТЦ или вне его. Вместе с ГТЦ на большинстве автомобилей устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе. Вакуумный усилитель (рис. 2) конструктивно связан с главным тормозным цилиндром. Основным элементом усилителя является камера, разделенная резиновой перегородкой (диафрагмой) на два объема. Один объем связан с впускным трубопроводом двигателя, где создается разряжение, а другой с атмосферой. Из-за перепада давлений, благодаря большой площади диафрагмы, «помогающее» усилие при работе с педалью тормоза может достигать 30 – 40 кг и больше. Это значительно облегчает работу водителя при торможениях и позволяет сохранить его работоспособность длительное время.

Схема вакуумного усилителя

1 – главный тормозной цилиндр; 2 – корпус вакуумного усилителя; 3 – диафрагма; 4 – пружина; 5 – педаль тормоза

Регулятор уменьшает давление в приводе тормозных механизмов задних колес. При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения (точка приложения которой ниже центра тяжести автомобиля) создают продольный опрокидывающий момент. Мягкая передняя подвеска, реагируя на него, “проседает”, а задние колеса “разгружаются”. Поэтому даже при неэкстренном интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу автомобиля. В зависимости от изменения расстояния между элементами задней подвески и кузовом автомобиля (его продольного наклона) давление в приводе задних тормозов (по сравнению с передними) ограничивается. В результате чего блокировки задних колес не происходит или (в зависимости от замедления и загруженности автомобиля) она возникает значительно позже.

В каких случаях вступает в работу система АБС?

АБС вступает в работу в случае блокировки колес, ведь у блокируемых колес сцепление с дорогой намного ниже, чем у колеса, котящегося по дороге. В этом случае у блокируемого колеса управление и тормозные силы не контролируемые. АБС выполняет функцию контроля работы колеса. АБС регулирует сцепление шин с покрытием за счет передачи тормозных усилий таким образом, чтобы степень проскальзывания колес с дорогой составляла от 15 до 20%.

Устройство системы АБС и работа системы АБС

1) Главный тормозной цилиндр;

2) Модуль АБС

3) Выпускной электромагнитный клапан

4) Тормозной суппорт

5) Впускной электромагнитный клапан

6) Аккумулятор давления

7) Электродвигатель насоса

Насос

9) Амортизационная камера

Работа системы АБС заключается в следующем

1) Во время обычного торможения клапаны системы АБС не задействованы и необходимое усилие торможение контролирует водитель с помощью педали тормоза;

2) Во время торможения с проскальзыванием с возможностью блокировки включается система АБС.

Современные системы АБС имеют возможность регулировать усилия торможения отдельно для каждого колеса. При приближенности колеса к блокировке система АБС начинает удерживать давление. Клапаны начинают отсекать суппорт колеса от главного тормозного цилиндра – что обеспечивает постоянное независимое давление на рабочие поршни независимо от усилия нажатия на педаль.

Если проскальзывание колеса становится более 20%, происходит спад давления, которое регулирует насос, сбрасывая тормозную жидкость из суппорта в главный цилиндр.

Если проскальзывание колеса становится ниже 20%, система АБС повышает давление при помощи открытия клапанов.

Техническое обслуживание системы

Чтобы тормозная система ГАЗ-66 работала без сбоев, необходимо уделить должное внимание

Вы можете проводить ремонт и обслуживание самостоятельно, но в этом случае важно понимать, что ГАЗ-66 — это специфическая машина с огромным разнообразием оттенков

Перед тем как приступить к ремонтным работам, важно досконально изучить все механизмы. Тогда регенерация и прокачка тормозов точно пойдут хорошо

Одно из главных условий эксплуатации — своевременная регулировка зазора между тормозными колодками и барабанами. Условно эту процедуру можно разделить на две категории:

При длительной эксплуатации автомобиля накладки фрикционного тормоза постепенно изнашиваются, что неизбежно приводит к увеличению зазора между ними и барабанами.

В результате педали тормоза все менее и менее реагируют на движение, поэтому вам приходится нажимать их все сильнее и сильнее. Текущая регулировка направлена на восстановление желаемого зазора. При замене фрикционных накладок или капитальном ремонте тормозной системы ее характеристики также необходимо отрегулировать перед троганием с места.
