Двигатель skoda ccza 2.0 fsi и tfsi

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

Фото – схема

Описание

1	10А Диагностический разъем, блок управления двигателем, топливный насос
2	5А Блок управления ABS, ESP
3	5А Подушки безопасности
4	5А Обогреватель, кондиционер, фонарь света заднего хода
5	5А Электро корректор света фар
6	5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке
7	Резерв
8	Резерв
9	Резерв
10	Резерв
11	Резерв
12	10А Блок управления центральным замком
13	10А Блок управления наружным освещением, стоп-сигналы
14	5А Блок управления АКП, замок селектора выбора передач
15	7,5А Блок управления освещением салона
16	10А Система климат – контроля
17	Дополнительное оборудование
18	5А Датчики системы помощи при парковке
19	5А Блок управления тягово – сцепным устройством
20	5А Система помощи при трогании с места на подъем
21	Резерв
22	40А Вентилятор системы климат-контроля
23	30А Стеклоподъемник передних окон
24	15А предохранитель прикуривателя
25	25/30А Обогрев заднего стекла. Дополнительный обогреватель
26	20А Штепсельная розетка в багажнике
27	15А Реле топливного насоса, топливные форсунки
28	Дополнительное оборудование
29	10А Блок управления двигателем
30	20А Блок управления АКП
31	20А Вакуумный насос тормозной системы
32	30А Стеклоподъемники задних дверей
33	25А Электропривод люка крыши
34	20А Блок управления функциями комфорта
35	5А Противоугонная система
36	20А Омыватели фар
37	20А Обогрев передних сидений
38	30А Обогрев заднего сиденья
39	Резерв
40	40А Вентилятор системы отопления
41	15А Стеклоочиститель окна задней двери
42	15А Стеклоомыватель ветрового окна
43	15А Тягово-сцепное устройство
44	20А Тягово-сцепное устройство
45	15А Тягово-сцепное устройство
46	5А Обогрев жиклеров стеклоомывателей
47	5А Реле дополнительного обогревателя
48	Резерв
49	5А Центральный переключатель света

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

Вариант 1

Схема

Обозначение

• B4 – реле напряжения питания (30)
• B5 – реле обогрева заднего стекла
• B6 – реле звукового сигнала
• B7 – реле -1- насоса омывателя стекла
• B8 – реле -2- насоса омывателя стекла
• B9 – кoммутaциoннoe рeлe для кoнтaктa X

Вариант 2

Блок реле под ЦБУ

Схема

Назначение

1. рeлe нaпряжeния питaния (15) -J329-
2. реле устройства для обогрева заднего стекла -J9-
3. рeлe нaпряжeния питaния (50) -J682- /  реле стартера 1 -J906-
4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
5. коммутационное реле для контакта Х -J59-

Дополнительный блок реле над ЦБУ

Расшифровка

• D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой тепло производительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
• D2.1 — реле звукового сигнала -J4-
• D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
• D3 — реле для большой тепло производительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
• D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
• D4 — реле стартера 2 -J907-
• D5.1 — рeлe фaрooбмывaтeлeй -J39­
• D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

Видео пример его замены.

Принцип работы двигателей TSI и их основные отличия

Моторы TSI в значительной степени отличаются от своих предшественников (атмосферных и турбированных агрегатов) следующими показателями:

• наличие двух компрессоров;
• усовершенствованная система охлаждения;
• изменен впрыск топлива;
• облегчен блок двигателя;
• увеличена мощность.

На низких оборотах  турбокомпрессор и механический нагнетатель работают вместе. При подъеме оборотов свыше 1700 об./мин, механический нагнетатель подключается лишь в моменты резких ускорений, а дальнейшее развитие происходит с помощью одного только турбокомпрессора. Комбинированное применение двух устройств обеспечивает отличный подхват и номинальный крутящий момент в широком диапазоне оборотов, отлаженную и стабильную работу агрегата.

Видео — принцип работы двигателя TSI от Volkswagen:

В отличие от обычных «турбо» вариантов, в двигателях TSI появилось понятие «охлаждение жидкостью». Патрубки системы охлаждения проходят через интеркулер, благодаря чему в цилиндрах нагнетается основной воздух. Показатель давления становится выше, в результате чего происходит равномерное заполнение камеры сгорания горючей смесью и увеличение динамики.

Топливо в цилиндры TSI двигателей подается «напрямую» (обходя топливную рейку), где подвергается послойному смешиванию с воздухом. Сгорание при этом происходит с высокой эффективностью. Такая система впрыска позволила увеличить мощность и снизить расход топлива.

Новый двигатель облегчен почти на 14 кг. Этого удалось достичь, используя новую конструкцию размещения блока и головки. Меньше своих предшественников весят также распределительные валы и некоторые другие детали.

На порядок выше и производительность моторов этой серии. К примеру, мощность агрегата объемом 1,2 л составляет 102 л.с., в то время как у обычного турбированного мотора идентичного объема этот показатель составляет всего 90 л.с.

Регламент обслуживания VAG CDNC 2,0 л/211 л. с.

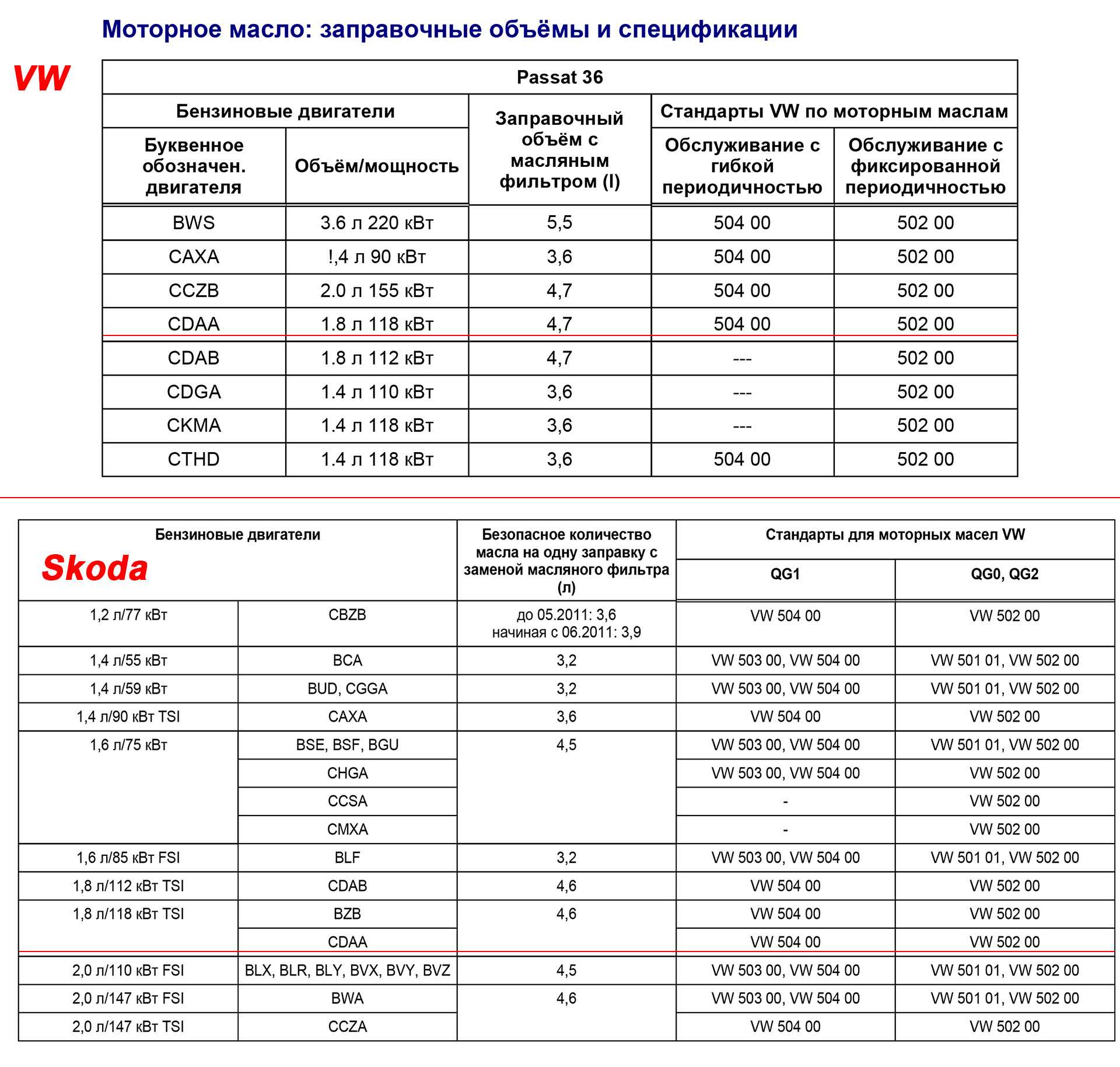

Поскольку двигатель CDNC очень чувствителен к качеству смазки, производитель рекомендует:

• замена весна/осень;
• летом используется масло вязкости 0W30 – 5W30;
• в зиму заливается 5W40 – 10W40;
• при большом среднегодовом пробеге замена через 7,5 тысяч км, максимум 10 тысяч км.

Масляный насос

Оптимальный пакет присадок имеется в масле Mobil 1 ESP 5W30, которое можно применять всесезонно. Учитывая устройство ДВС, периодичность обслуживания имеет вид:

• раз в 100000 км замена катушек зажигания;

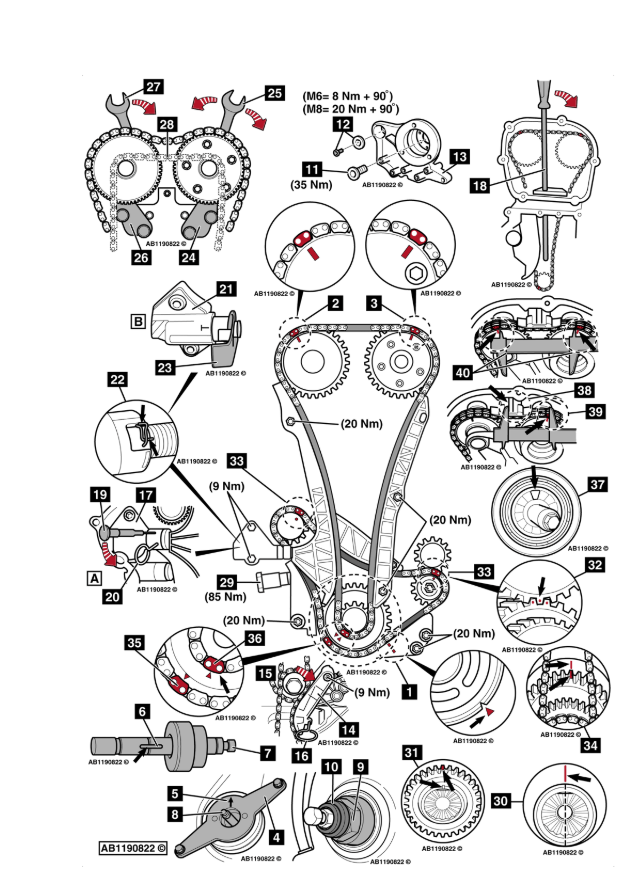

• через 50000 км диагностика цепи ГРМ, при необходимости замена комплектом (натяжители и ролики);
• после 100 тысяч пробега замена маслоотделителя.

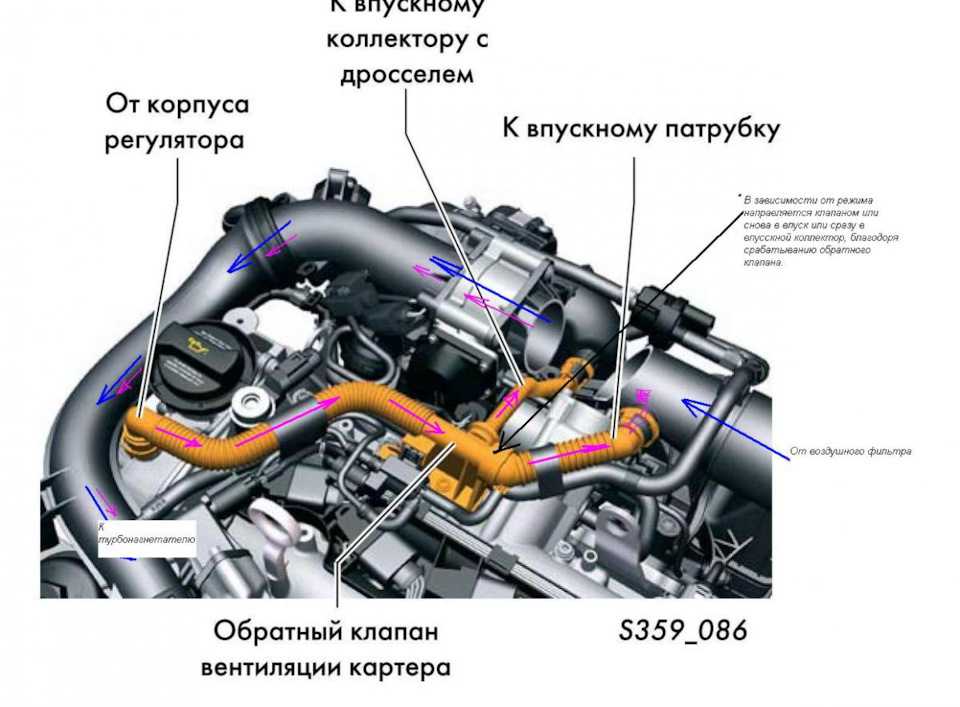

Маслоотделитель CDNC

Описание

Двигатель 1,4 TSI – классический рядный 4-х цилиндровый агрегат, блок цилиндров которого отлит из высокопрочного чугуна.

Его алюминиевая головка оснащена двумя распредвалами и шестнадцатиклапанным газораспределительным механизмом, который приводится в действие цепным приводом. Срок службы цепи практически ограничен пробегом в 100 000 км.

Маломощные модификации мотора TSI оснащаются одним турбокомпрессором TD02, который поддерживает крутящий момент в заданных пределах при оборотах от 1500 до 4000 об/мин. Регулирует величину наддува перепускной клапан.

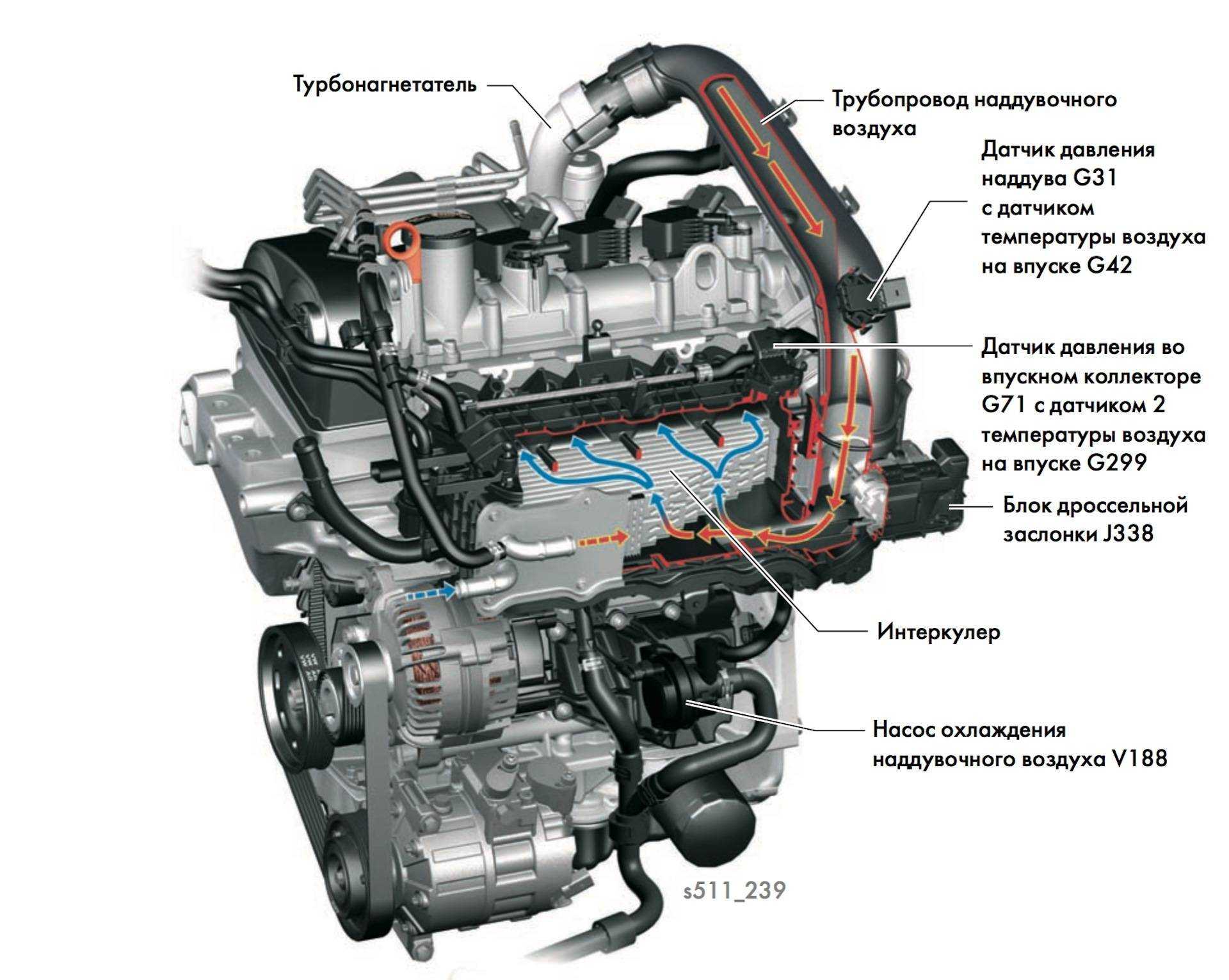

В таких силовых агрегатах охлаждение потока наддувочного воздуха организовано отдельно от главной охлаждающей системы – специально созданным дополнительным контуром охлаждения, состоящим из:

• охладителя;
• насоса;
• радиатора;
• трубопроводов.

Охладитель размещается во впускном коллекторе. Он изготавливается из алюминиевых пластин, сквозь которые проходят патрубки второго контура охлаждения.

Более мощные версии мотора TSI (1,4 Tvincharger), кроме турбокомпрессора дополнительно оснащаются механическим нагнетателем. Как правило, в этих силовых агрегатах устанавливают пару «компрессор EatonTVS + турбонаддув KKK K03».

В зависимости от частоты вращения коленчатого вала двигатель может работать в режимах:

• Без наддува – до 1000 об/мин;
• Работа механического нагнетателя – от 1000 до 2400 об/мин;
• Совместная работа турбокомпрессора и механического нагнетателя – от 2400 до 3500 об/мин;
• Работа турбокомпрессора – более 3500 об/мин.

Работа двигателя осуществляется следующим образом:

1. В режиме холостого хода мотор TSI находится в безнаддувном режиме. Механический нагнетатель выключен, а регулирующая заслонка открыта. Турбокомпрессор давления наддува не создает, так как энергии выхлопных газов для этого недостаточно.
2. Когда число оборотов мотора TSI растет, регулирующая заслонка закрывается, а нагнетатель включается и создает необходимое давление наддува. Турбокомпрессор обеспечивает дополнительное сжатие воздуха.
3. При возрастании числа оборотов двигателя до 2400 об/мин включается турбокомпрессор, который и создает необходимое давление наддува. Нагнетатель подключается при необходимости.
4. Если число оборотов мотора TSI превышает 3500 об/мин, работает только турбокомпрессор. Регулирующая заслонка открыта. Нагнетатель выключен.

Принцип работы турбированного мотора

Наличие турбонагнетателя не внесло существенных изменений в организацию горения. Двигатели используют несколько способов повышения эффективности за счет неотъемлемых преимуществ прямого впрыска:

• создать однородную стехиометрическую смесь, очень похожую на впрыск в коллектор типа MFI, но со значительным снижением потерь конденсата;
• работа с однородной бедной смесью с увеличением проема бабочки более оптимального, то есть с избытком воздуха;
• разбавленная послойная смесь с выхлопными газами и избытком воздуха.

Последнее обеспечивается специальным режимом впрыска на днище поршня с вихревым потоком и подачей нормальной смеси в область электродов свечи зажигания, когда в остальной части цилиндра смесь слишком бедная и не пригодна для зажигания.

Наддув обеспечивает ускоренное наполнение цилиндров воздухом, но не работает на низких оборотах из-за недостаточного вращения турбины.

Поэтому многие двигатели в линейке используют систему двойной тяги, когда сначала подключается механический роторный компрессор с электромагнитной муфтой и дополнительным байпасным клапаном, приводимый через ремень от шкива коленчатого вала.

За переключение между разными режимами такой комбинации двух компрессоров отвечает электронный блок управления двигателем. Он также контролирует использование различных режимов прямого впрыска в зависимости от характера нагрузки и требуемого крутящего момента.

• практически идеальное распределение крутящего момента на об / мин, когда его максимум достигается примерно на полторы тысячи об / мин и не меняется до тех пор, пока скорость не станет близкой к максимальной;
• эффективность двигателя значительно отличает его от конкурентов, позволяя снизить потребление на 20% и более;
• степень сжатия необычно высока для двигателей с турбонаддувом, достигая почти такого же показателя для безнаддувных двигателей, при этом двигатели не подвержены детонации при работе на топливе необходимого качества;
• двигатели довольно компактные и легкие.

Семейство TSI оказалось крайне наукоемким не только в процессе разработки, но и в массовом производстве, что связано с проявлением недостатков и необходимостью их устранения конструктивными методами. Высокие ставки не бесплатны.

Описание двигателя CFNA

Двигатель CFNA представляет собой четырёхцилиндровую силовую установку, оснащённую 16 клапанами. Система питания осуществлена посредством распределённого впрыска. Одной из особенностей мотора является ГРС механизм типа DOHC — в ГБЦ установлены 2 распредвала .

Компания Фольксваген при разработке этого ДВС не планировала вводить уникальные передовые элементы, поэтому мотор получился обычным, хотя некоторые особенности выделяются:

1. Все элементы ГРС механизма надёжно спрятаны под пластиковыми крышками, на важные узлы нанесена яркая краска; БЦ сделан из сплава алюминия, что позволило значительно уменьшить вес блока и повысить теплоотдачу. Здесь нашли место основные каналы масляной системы; Гильзы тонкостенные, выполнены из прочного материала; ГБЦ цельной конструкции, изготовлена как и БЦ — из алюминия.

Система впрыска — распределённого типа. За счёт гармоничного функционирования форсунок и дроссельного узла, подача ТВС идёт сбалансировано. Дроссель в конкретном случае отвечает за поступление воздуха в цилиндры двигателя под строгой дозировкой. При открытой заслонке массы воздуха затягиваются, образуется горючая смесь, которая дальше идёт в БЦ. Системой подачи горючего непосредственно управляет электроника, получающая сигналы от датчиков и контроллёра.

Регламент обслуживания и ресурс BSE 1.6

Согласно официальной информации от Volkswagen, всего с 2005 года по сегодняшний день было выпущено порядка 500 000 экземпляров BSE. В отличие от BSF в этом моторе всё же есть система частичной вентиляции. За счет дополнительно установленного вентилятора подается нагнетающий воздух, особенностью работы которого становится небольшое потряхивание мотора на низких оборотах. Заметив небольшую вибрацию Skoda Octavia 1.6 или VW Golf 5, не нужно паниковать – это нормальное для данных автомобилей явление. Обусловлено оно тем, что во время работы на холостых и низких оборотах в цилиндры силовой установки поступает обедненная смесь. С полноценной системой рециркуляции газов смесь дополнительно обогащалась.

Согласно мануалам немецких автомобилестроительных компаний по обслуживанию двигателя BSE водителю следует:

• Спустя каждые 10 тысяч километров пробега полностью заменять смазочный материал в системе силовой установки. Для этих целей лучшим образом подходит рекомендованное производителем моторное масло с показателем вязкости 0W-40, 5W-40, 5W-30. Для полноценной и эффективной замены хватит тары смазочного материала в объёме 4.5 литра;
• Через 45-60 тысяч километров пробега меняется антифриз и трансмиссионное масло;
• Регулярно осматривать состояние расходных материалов, а также вовремя осуществлять их комплексную замену: воздушные и масляные фильтры, прокладку головки блока цилиндров следует менять согласно указанным производителям срокам;
• Периодически проводить комплексную диагностику важнейших систем автомобиля в целях своевременного обнаружения даже незначительных неисправностей. Пройдя 40-50 тыс. км, обязательно осмотрите свечи зажигания, они должны исправно работать, подавать качественную искру и на их поверхности не должно быть налета и следов гари.

Придерживаясь простых советов и рекомендаций, владельцам авто с установленным под капотом BSE двигателем удается пройти внушительные расстояния. Экземпляры моделей Skoda, Volkswagen с таким мотором под капотом, и прошедшие свыше 500 000 тык, не редки, и встречаются достаточно часто. Производителю удалось наделить установку надежностью и большим ресурсом за счет использования в ходе конструирования двигателя простых, но эффективных технологий. В VW не спешат раскрываться все тайны, приподнимая занавес, поэтому о фактическом показателе ресурса в компании не говорят. Но гарантийный ресурс BSE составляет 200 тыс. км, если посмотреть на практику эксплуатации автомобилей Фольксваген, то можно смело говорить, что минимальный ресурс BSE — 400 000 километров.

Ресурс моторов 2.0 TSI – на что обратить внимание?

Если вы собрали покупать новый автомобиль с таким двигателем, может делать это без лишних сомнений. Автомобиль на самом деле вас не подведет, будет служить долго верой и правдой, если вы будете соблюдать и даже перевыполнять заводские рекомендации по обслуживанию. Если же у вас на уме покупка б/у автомобиля с мотором 2.0 TSI от VAG, стоит более внимательно изучить вопрос ресурса.

Первое поколение моторов получило заявленный ресурс 300 000 км, но учтите, что на 200 000 км вам уже придется неплохо вложиться в двигатель. Далее во второй генерации ресурс производитель сократил до 270 000 км, и действительно моторы второго поколения служат похуже. В третьей генерации VAG решил пойти по пути сокращения расхода топлива, но моторы стали жить еще меньше – отчетный ресурс беспроблемных поездок сократился до 230 000 км, далее идут дорогостоящие капитальные ремонты. В самой последней генерации 3b заявляется ресурс от 270 000 км, но пока этого никто особо не проверил. Моторы начали производится в 2018 году с определенными изменениями, так что до 300 000 км пробега доехали только единицы из них.

Как правило, ресурс всех двигателей 2.0 TSI до первых проблем оценивается владельцами в 180-200 тысяч км. Уже на этом пробеге приходят первые дорогостоящие проблемы, которые приходится решать на официальных СТО. Так что покупать машину с такими показателями на одометре будет довольно рискованно.

Надежность, проблемы и ремонт двигателей 2.0 TSI

В начале 2008 года на базе ЕА888 1.8 TSI 1-го поколения были созданы двигатели Фольксваген 2.0 TSI такого же 1-го поколения. К ним относились моторы CAWA, CAWB, CBFA, CCTA и CCTB. Они должны были заменить прошлую генерацию 2.0 TFSI серии ЕА113. Здесь применен чугунный блок цилиндров высотой 220 мм с коленвалом с ходом поршня 92.8 мм, шатуны длинной 144 мм, поршни высотой 29.6 мм, степень сжатия 9.6. В итоге было получено 2 литра рабочего объема.

Сверху стоит 2-х вальная 16-клапанная головка из алюминия. Впускные клапаны имеют диаметр 34 мм, выпускные клапаны 28 мм, а диаметр стержня 6 мм. На впуске применена система изменения фаз газораспределения, а распредвалы вращаются посредством цепи ГРМ.
Двигатели 2.0 TSI используют непосредственный впрыск топлива (гомогенная смесь). Здесь установлен впускной коллектор с вихревыми заслонками и новые форсунки (по сравнению с 2.0 TFSI).

Турбина на 2.0 TSI это KKK K03, давление наддува 0.6 бар, а управляет всем ЭБУ Bosch Motronic MED 17.5. Двигатели CAWB и CAWA соответствуют нормам выхлопа Евро 4, а их прямые аналоги CCTA и CCTB — ULEV 2 и имеют 2 лямбда-зонда. Выпускался еще CBFA, который был аналогом CCTA, но для Калифорнии, под стандарты SULEV. Он имеет уже 3 лямбда-зонда и систему подачи вторичного воздуха.

Моторы CAWB, CBFA и CCTA развивают 200 л.с. при 5100-6000 об/мин, крутящий момент 280 Нм при 1700-5000 об/мин. Двигатели CAWA и CCTB отличаются прошивкой и имеют 170 л.с. при 4300-6000 об/мин, крутящий момент 280 Нм при 1700-5000 об/мин.

Производили 2.0 TSI 1-го поколения до 2010 года, но уже с середины 2008 года его постепенно заменяли на 2.0 TSI 2-го поколения. Несмотря на это, в Северной Америке даже сегодня можно купить Audi Q3 с двигателем CCTA.

Недостатки и проблемы двигателей 2.0 TSI (1-го поколения)

Надежность CAWA, CAWB, CCTA и CCTB точно такая же, как у 1.8-литрового BZB. Здесь также вытягивается цепь, такой же ненадежный натяжитель, коксуются клапана, также может начаться жор масла через некоторое время. Мы писали об этом вот в данной статье.

Какими преимуществами обладает

Особого внимания заслуживает экономичность двигателя TSI в сочетании с его солидной мощностью. Силовой агрегат всегда обеспечивает машине хорошую динамику, благодаря двум компрессорам одновременно, ведь в широком диапазоне оборотов можно достичь максимального значения крутящего момента.

Использование комбинации механического компрессора и турбины позволяет сохранять максимальное усилие в течение длительного периода оборотов. В этом случае механический компрессор работает независимо на низких скоростях, а при совместной работе — на средних.

Следующее, не менее важное преимущество — низкий уровень выбросов СО2. Надо сказать, что TSI был номинирован на звание лучшего зеленого двигателя года

Среди других многочисленных преимуществ линейки «TSI» стоит выделить их достаточную надежность и относительно высокие ресурсы.

Двигатели 1.4 TSI в оснащении Фольксваген Джетта

Аббревиатура этих двигателей – это CAXA, что означает, что они относятся к семейству, которое ранее обозначалось, как AE-111 и первые движки из этого семейства, а именно 1.2 TSI еще в 2005-м начали ставиться на первые поколения Фольксваген Джетта.

Характеристики 1.4 TSI моторов сведены в нижеследующую таблицу:

ДвигателиVW Jetta 6, трансмиссии	1.4 TSI  122 л.с. АМТ	1.4 TSI 150 л.с. АМТ
Скорость максимальная	202 км/ч	215 км/ч
Разгон с места до 100 км/ч, с	9,8	8,6
Расход бензина	7,7/5,0/6,0	7,5/5,2/6,0
Объем	1 390 см3	1 390 см3
Тип	Бензиновый	Бензиновый
Топливо	АИ-98	АИ-95
Число цилиндров	4	4
Клапанов	16	16
Система питания	Впрыск в камеру сгорания	Впрыск в камеру сгорания
Тип нагнетания воздуха	Турбиной	Турбиной с охлаждением

Таким образом, мотор на бензине в 1.4 литра – это, оснащенный турбиной и поэтому обладающий 122 конскими силами линейной мощности при 5 тыс. оборотов и 200 Нм вращательных усилий в широком диапазоне от 1 тыс. 500 и вплоть до 4 тыс. оборотов. Достигаются эти параметры, несмотря на малый литраж, с помощью принудительного нагнетания воздуха, а также благодаря непосредственному в камеру сгорания впрыску.

При этом данный движок способен разогнать Фольксваген Джетта до максимальных 205 км на спидометре, и за 9.8 секунд достичь сотни со старта. Причем как в паре с коробкой автоматом, так и с помощью роботизированной трансмиссии.

Что касается 150 сильного 1.4 TSI  движка, то – это оптимально освобожденный от даунсайза мотор, который с помощью:

• турбирования или принудительного нагнетания воздуха;
• с промежуточным его охлаждением;
• а также с участием того же самого распределенного впрыска и соответствующей прошивки обеспечиваются полторы сотни коней линейной мощности и максимум усилий в 240 Нм вращения.

Мотор ставится на Фольксваген Джетта исключительно в паре с трансмиссией роботом, обеспечивая при этом максимальные 215 км на цифровом спидометре, с разгоном до первой сотни в течение 8,6 секунды.

Расход топлива при этом  минимальный – в пределах 6 литров «по кругу».

Двигатель GA16DE | Моторное масло, характеристики, ремонт

Характеристики двигателя Ниссан GA16DE

Производство	Yokohama Plant
Марка двигателя	GA16DE
Годы выпуска	1987-2011
Материал блока цилиндров	чугун
Система питания	карбюратор инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2 3 4
Ход поршня, мм	88
Диаметр цилиндра, мм	76
Степень сжатия	9.5
Объем двигателя, куб.см	1597
Мощность двигателя, л.с./об.мин	90/5200 92/6000 99/6000 110/6000 110/6000 115/6000
Крутящий момент, Нм/об.мин	123/3200 133/3200 150/4000 146/4000 150/4000 146/4000
Топливо	95
Экологические нормы	Евро 1/2
Вес двигателя, кг	—
Расход топлива, л/100 км (для 100NX) — город — трасса — смешан.	9.6 6.3 8.0
Расход масла, гр./1000 км	до 500
Масло в двигатель	5W-30 5W-40 10W-30 10W-40
Сколько масла в двигателе	3.2
Замена масла проводится, км	15000 (лучше 7500)
Рабочая температура двигателя, град.	—
Ресурс двигателя, тыс. км — по данным завода — на практике	— 300+
Тюнинг — потенциал — без потери ресурса	200+ —
Двигатель устанавливался	Nissan Almera Nissan Primera Nissan NX1600/100NX Nissan Pulsar/Sabre Nissan Sentra/Tsuru Nissan Avenir Nissan Exalta Nissan Presea Nissan Sunny Nissan Wingroad/Tsubame

Неисправности и ремонт двигателя GA16DE

Параллельно с GA15DE, выпускался и более крупный 1.6 литровый GA16. Основное отличие этого мотора от полуторалитрового это увеличенный диаметр цилиндров с 73.6 мм до 76 мм. Использованы новые поршни, степень сжатия 9.5. Первые версии оснащались карбюратором и 12 клапанной одновальной ГБЦ (GA16S), реже встречаются 8 клапанные. Такие модификации могли быть как с катализатором, так и без него. Также выпускалась версия с распределенным впрыском и 12 клапанной головкой — GA16E.

В конце 1990 года была выпущена самая известная модель GA16DE, с DOHC головкой, 16 клапанами и многоточечным впрыском. Первая версия GA16DE оснащалась системой изменения фаз газораспределения на впускном распредвалу NVCS и имела мощность 110 л.с., позже, в 1995 году, мотор получил другие распредвалы и доработанный впуск, что дало дополнительные 5 л.с. Евро вариант не оснащался системой NVCS и развивал 102 л.с.

В том же году был запущен в производство GA16DS, оснащавшийся 16 клапанной ГБЦ и карбюратором. Гидрокомпенсаторов на GA16DE нет, следовательно, каждые 40-50 тыс. км не лишним будет отрегулировать клапаны. Зазоры клапанов на холодную: впускные клапаны 0.25-0.33 мм, выпускные 0.32-0.4 мм. Привод ГРМ цепной, с помощью двух цепей. Ресурс цепи 200-250 тыс. км возможно больше или меньше, как повезет.

В производстве этот движок находился до 1999 года, после чего был заменен на QG16DE, на моделях Ниссан для Мексики и ЮАР, GA16 ставился до 2011 года.

Проблемы и недостатки двигателей Ниссан GA16DE

Моторы серии GA крайне надежны и долговечны, каких-либо общих болезней они не имеют, за исключением периодических проблем с КХХ и ДМРВ. Ресурс двигателя без капремонта составляет 300 и более тыс. км (зависит от эксплуатации). Используя хорошее масло, бензин и следя за состоянием своего GA16, можно максимально оградить себя от возможных проблем. Стоит также понимать, что автомобили с этим движком достаточно стары, чтобы отъездить 300-400-500 тыс. км и, купив такой авто, врят ли вы сможете наслаждаться беспроблемной эксплуатацией.

Тюнинг двигателя Nissan GA16DE

Атмосферный

Вообще говоря, тюнинговать старый 1.6 литровый мотор не лучшая затея, но если очень хочется, тогда можно купить дроссельную заслонку от SR20 и холодный впуск. Затем нужно купить выпускной коллектор 4-2-1, 51 мм выхлопную систему, JWT мозги, сделать портинг ГБЦ. Головку лучше использовать после 95 года, с изначально другими каналами и более агрессивными распредвалами. Можно отфрезеровать голову на 2 мм, тем самым поднять степень сжатия до 11-11.3. В качестве распредвалов можно использовать стандартные, либо тюнинговые с фазой 263-272. После настройки вы получите около 140-150 л.с. и потратите немалое количество денег. Дешевле продать свой автомобиль и купить гораздо более быстрый и современный.

То же самое можно сказать и о постройке турбо GA16DE, высокий наддув в сток (даже 0.5 бар) очень скоро закончится капремонтом. Основательный подход с коваными поршнями и хорошим турбо китом это очень дорого. Забудьте про GA16DET, лучше купить контрактный двигатель SR20DET с изначально 200 л.с.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<�НАЗАД

wikimotors.ru

Характеристики двигателя G4FG

• Маркировка двигателя – G4FG;
• Блок цил-ов – сплав алюминия;
• Питание – инжекторное;
• Тип ДВС – рядный;
• Кол-во цилиндров – 4;
• Клапанов на один – 4;
• Ход поршня – 85.4;
• ⌀ цилиндра – 77;
• Коэффицент сжатия – 10.5;
• V двигателя – 1591 куб. см.;
• Мощность ДВС – 121—132 л.с./6200—6300 об. в мин;
• Крутящ. момент – 148—158 Нм/ 4850 об. в мин;
• Топливо для Г4ФГ – бензин АИ95 и выше;
• Экологический норматив – Евро 4 и 5;
• Вес мотора – примерно 100 кг;
• Расход масла – до 600 гр. на 1000 км;
• Масло в мотор – 5W-30 или -40;
• Объем масла в моторе – 3,3 л;
• Замена масла требуется через 7,5—15 тыс. км;
• Рабочая температура ДВС – 90 градусов Цельсия;
• Привод ГРМ – цепь;

Расход топлива

Расход топлива моторов G4FG для Киа Rio 4 поколения (FB) с 6АКПП // 2 поколения Киа Сид (JD) с 6 АКПП // 4 поколения Киа Спортейдж QL с 6МКПП, л на 100 км:

1. В городе – 8.9 // 9,5 // 8,6
2. На трассе – 5.3 // 5,4 // 5,6
3. В смешанном цикле — 6,6 // 6,9 // 6,7

Особенности конструкции

Достаточно редкий в РФ двигатель G4ED обладает следующими нюансами конструкции:

• блок из чугуна, головка алюминиевая;
• цилиндры изготовлены из гильз, а не проточены в блоке;
• система охлаждения жидкостная;
• автоматическая регулировка теплового зазора клапана гидрокомпенсатором;
• высокие требования к качеству масла для стабильной работы гидротолкателей;
• поршни с узкими юбками;
• литые чугунные распредвалы;
• навесное оборудование приводится в движение клиновыми ремнями;
• допускается форсировка несколькими способами.

Блок цилиндров G4ED

ШПГ двигателя G4ED

Передача вращения производится с коленчатого вала на впускной распредвал зубчатым ремнем. Между собой распредвалы соединены цепью

Важной особенностью этой версии движка в своей серии стало отсутствие регулировки фаз и турбин. Внутри семейства Alpha II головка блока цилиндров мотора G4ED является не взаимозаменяемой. Распредвалы G4ED

Распредвалы G4ED
