Показания к капитальному ремонту
Собственно показаний к капитальному ремонту 2 — это повышенный расход бензина и/или масла. В принципе всё.
Любая неисправность двигателя (и не только, а также ходовой, например) так или иначе приведёт к тому, что возрастёт расход ГСМ.
При этом в динамике авто не потеряет (ну если только не всё крайне запущено, вроде прогоревшего поршня\клапана). Для любого
авто производитель указывает нормальный расход как бензина так и масла. В случае Волги с ЗМЗ 402 расход бензина в городе
должен быть 13,8 литра на 100 км, а масла должно расходоваться не более 250 грамм на 100 км.
В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расход
бензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственно
двигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.
Капиталка была сделана год назад, по завершении обкатки получилось, что зимой при нормальной езде (без буксовок) укладывался
в 20 литров, летом расход был 14-16 литров при езде средней степени агрессивности. Во время обкатки активно решалась проблема
течей масла и к моменту завершения обкатки двигатель был переведён на синтетику, на которой и ездит до сих пор.
Сборка
Собирают головку блока в порядке, обратном разборке. Перед установкой смазать моторным маслом маслоотражательные колпачки, стержни клапанов и ось коромысел клапанов. Устанавливают клапаны в соответствии с метками, сделанными при разборке.
Прокладку корпуса термостата и прокладку задней крышки головки блока установить на герметик типа «Гермесил».
При установке головки блока рекомендуется заменить прокладку головки блока.
Установка головки блока производится в порядке, обратном снятию. Порядок затяжки болтов крепления головки блока показан на рис.

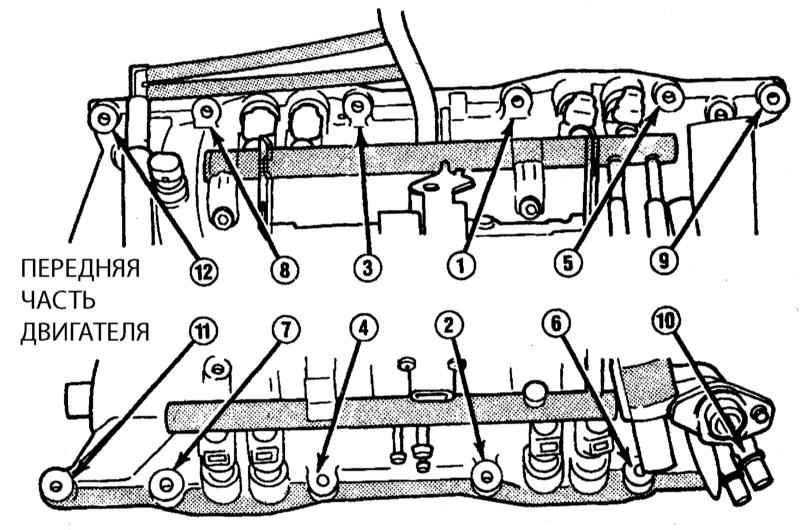

Последовательность затяжки болтов крепления головки блока цилиндров. Момент затяжки 83–90 Н·м (8,3– 9,0 кгс·м). После установки головки блока отрегулировать зазоры в приводе клапанов.
Как снять двигатель с буханки видео
Итак, чтобы снять двигатель с УАЗ 452, кстати, как выяснилось, коробку снимать не обязательно, пусть себе болтается на месте. Потом вокруг автомобиля строится вот такая конструкция, но это не обязательно могут быть трубы, могут быть доски, их можно крестом поставить. Тут у нас небольшой блок, крючок, головка естественно снята.
Работаем мы, конечно же, вдвоем. Понемногу тянем его вверх, подставляем под двигатель доску, потом железную пластину, и понемногу вытягиваем через пассажирское место. Вверху все смазывается, чтобы скользило. После двигатель вынимаем, куда-нибудь грузим, везем на место ремонта, и так все это выглядит. Все приварено, усилено на всякий случай.
Все описанное — плод больного воображения. Если вы думаете, купили ниже описанный авто — вам показалось.
Акт I Дед is Dead
В июне 2021г дед Станислава отправляется в лучший мир. Он был ген. конструктором на предприятии в мос. области. По этому единственному сыну отошла квартира и дача, а единственному внуку Стасу — 4х летняя ауди с побегом 80т.км и на гарантии (6 лет или 150.000 т.км). Тех состояние — идеал, но деда все время притирали на парковке + он периодически не чувствовал габариты, как итог — 13 покрасок у оф. дилера (все ремонты пробиваются по базам) + еще пару притертостей не покрашены.
Акт II Попытка продажи №1
За те пол года, пока машина готовилась перейти по наследству Стас понял, что ТО, страховку, бензин и налог на эту тачку он не тянет — решено продавать. Пол года прошло, фото сделаны, описание составлено. Звонят, смотрят — не покупают. Приезжали и с подборщиками и с убер-механикам, даже к дилеру возили, итог один — все хорошо, но не купим, скинь 200т.р.
Акт III Пришел Covid
А Стас бы и рад, но он не дурак, говорит «давай расписку, и после покупки — переведу
Замена двигателей УМЗ 4216
В случае приобретения «Газели» с неудачным двигателем автовладельцы стремятся избавиться от силового агрегата, заменив его на ДВС другой модели. На замену можно рассматривать много разных вариантов, но чаще всего хозяева коммерческих авто ставят моторы ЗМЗ-405, выбирается именно этот движок по ряду причин:
- заволжский мотор не капризен – хорошо «переваривает» российское топливо, нечасто ломается;
- относительно импортных силовых агрегатов (Cummins, Toyota, Nissan) ЗМЗ-405 стоит недорого;
- при установке ЗМЗ требуется минимум переделок.
На машинах «Газель Бизнес» последнее время штатно устанавливается турбодизель «Камминз», но обладатели машин с УМЗ-4216 этот мотор в качестве замены практически никогда не рассматривают:
- Cummins стоит недешево;
- американский двигатель очень чувствителен к качеству топлива, и если машину заправлять плохой соляркой, «Камминз» может быстро выйдет из строя.
Преимущество ЗМЗ-405 (или 406) еще заключается в том, что на вторичном рынке продается немало подержанных моторов в нормальном, рабочем состоянии, и цена их ниже нового ДВС в несколько раз. Правда, при покупке агрегата б/у нет серьезных гарантий – приходится верить продавцу на слово. Ремонт двигателя УМЗ 4216; Замена ГБЦ ( прокладки ) прокладки Газель. Но даже если 405-й и требует небольшого ремонта (замены цепей или поршневых колец), все равно его покупка вместе с ремонтом обходится значительно дешевле, чем приобретение дорогостоящего импортного движка. Замена прокладки ГБЦ ВАЗ 2110. Еще минус импортного ДВС в том, что если он серийно на «Газель» он не устанавливался, его придется приобретать вместе с коробкой передач или озадачиваться подгонкой по креплению «Газелевской» КПП к новому мотору.
Прикипела головка блока цилиндров: что делать
В ряде случаев после откручивания болтов не удается снять прикипевшую головку блока цилиндров, также могут не выкручиваться шпильки. Головка блока может прикипеть на прокладке или изначально быть перетянутой на шпильках. Во втором случае алюминий корпуса ГБЦ «обжимает» шпильки и крепко держится за них. В результате сдвинуть или поднять ГБЦ не удается.
В такой ситуации есть несколько способов решения проблемы в гаражных условиях. Прежде всего, головку нужно попробовать обстучать со всех сторон через деревянную проставку. Если это не помогает, тогда по шпилькам можно налить немного уксуса, после чего легко простучать по торцам и бокам головки. Также можно отмочить шпильки в wd-40, затем начать расшатывать головку вверх и вниз.
Еще одним способом является подъем поршня в первом цилиндре практически в ВМТ, но так, чтобы осталось немного места, то есть поршень находился на такте сжатия. Если позволяет конструкция, можно ориентироваться по бегунку трамблера, который станет в положение первого цилиндра. Получается, клапана будут закрыты. Далее через свечное отверстие в цилиндр заливается немного моторного масла, затем свеча зажигания закручивается. После двигатель проворачивается вручную, в результате чего головка должна сдвинуться с места в том случае, если полностью откручены крепежные болты. Бывает так, что поднимется только передняя часть. Это значит, что процедуру нужно проделать и с четвертым цилиндром. Добавим, что некоторые мастера прокручивают мотор не вручную, а стартером. При этом не стоит забывать, что есть риск погнуть шатун. Если головка отошла, тогда ее нужно раскачивать и далее пробовать поднимать.
Случается, что ни один способ не помогает, тогда одним из самых простых и одновременно опасных решений можно считать вставку широкой плоской стамески путем забивания прямо в прокладку ГБЦ
Забивать нужно осторожно, чтобы не повредить привалочную плоскость блока и головки. Отметим, что в ряде случаев плоскость все равно повреждается, в чем и заключается главный недостаток
Еще одним решением, которое помогает выкрутить шпильки, является их выкручивание при помощи так называемого шпильковерта или посредством установки двух гаек. Также на шпильки можно накрутить гайки, затем обварить их сваркой и выкрутить подобно обычным болтам. Минусом можно считать то, что шпильки в этом случае нужно будет менять.
Устройство двигателя УМЗ 4216
Макетом движка Ульяновского моторного завода является мотор ЗМЗ-21 – он имеет принципно такую же конструкцию:
- дюралевый блок цилиндров;
- верхнее размещение клапанов;
- шестеренчатый привод газораспределительного механизма;
- дюралевые штанги;
- нижнее размещение распредвала;
- два клапана на цилиндр.
Похожую конфигурацию имеет даже масляный картер – он тоже металлической, штампованный, с выемками впереди и сзади.
Так же как и на ЗМЗ-21, на ульяновском движке поршни с шатунами соединяются при помощи «плавающих» поршневых пальцев – посадка поршней делается на «холодную», в верхних втулках шатунов запрессовываются медные (бронзовые) втулки.
На всех движках УМЗ с поперечником цилиндров 92 мм в блок цилиндров (БЦ) инсталлируются «мокрые», съемные гильзы. В блок с поперечником поршней 100 мм (модели УМЗ 4215, 4213 и 4216) гильзы запрессовываются на особом оборудовании, и при ремонте выпрессовать их не получится, потому при значимом износе цилиндров требуется замена БЦ.
Движок 4216 состоит из последующих деталей:
дюралевого блока цилиндров, в который запрессованы четыре чугунные гильзы;
Газораспределительный механизм (распредвал) приводится в действие от коленчатого вала через пару шестерен. Кулачки распредвала через толкатели и штанги поднимают и опускают коромысла, которые в свою очередь жмут на впускные и выпускные клапана. ГАЗель шестерня грм замена прокладки поддона Замена прокладки ГБЦ. За счет клапанов происходит заполнение цилиндров топливовоздушной консистенцией, происходит рабочий цикл мотора.
На автомобиле «Газель Бизнес» движок УМЗ 4216 оснащается электрической системой управления, в которую заходит:
- блок управления МИКАС;
- модуль зажигания;
- высоковольтные провода с наконечниками;
- датчики – дроссельной заслонки, к/вала и р/вала, абсолютного давления, детонации;
- проводка;
- регулятор холостого хода;
- топливные форсунки.
Порядок снятия головки блока цилиндров на ВАЗ 2108-2109
Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.
- Во-первых, нужно снять корпус воздушного фильтра
- Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
- , хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов
В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.
Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:
В качестве рычага можно использовать насадку в виде обычной металлической трубы:
Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:
И теперь можно аккуратно поднимать ГБЦ ВАЗ 2109-2108 вверх, снимая ее с блока двигателя:
После чего нам открывается следующая картина:
Рис. 1.62. Определение массы головок шатунов с помощью весов
При удалении материала масса головок шатуна не должна выходить из следующих пределов: поршневой (m1) – 211-217 г, кривошипной (m2) – 679-688 г (рис. 1.62).
Смазать поршневой палец маслом, применяемым на двигателе, и вставить в отверстия поршня и шатуна. Шатуны и поршни при сборке с поршневым пальцем должны быть сориентированы следующим образом: надпись «FRONT» (перед), расположенная на наружной стороне бобышки под палец и выступ А на кривошипной головке шатуна должны быть направлены в одну сторону (рис. 1.63).
Крышка шатуна должна быть установлена на шатун так, чтобы уступ Б на крышке шатуна и выступ А на кривошипной головке или выбитые на боковой поверхности крышки и кривошипной головки номера цилиндров или пазы под вкладыши располагались с одной стороны (рис. 1.63).
Последующие операции по сборке двигателя
Установить и закрепить переднюю крышку головки цилиндров с прокладкой.
Установить корпус термостата в шланг термостата и закрепить корпус термостата с прокладкой к головке цилиндров, затянуть хомуты шланга.
Запрессовать трубку стержневого указателя уровня масла и установить указатель. Для повышения надежности установки и герметичности предварительно нанести на поверхность нижнего конца трубки герметик «Локтайт-638».

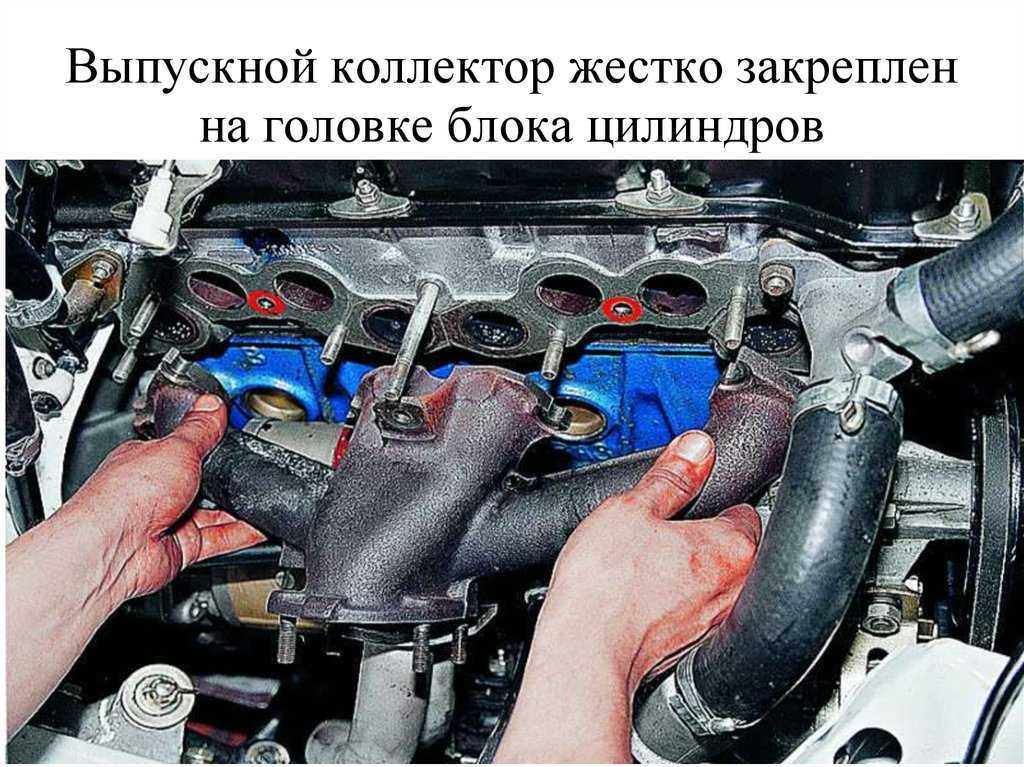

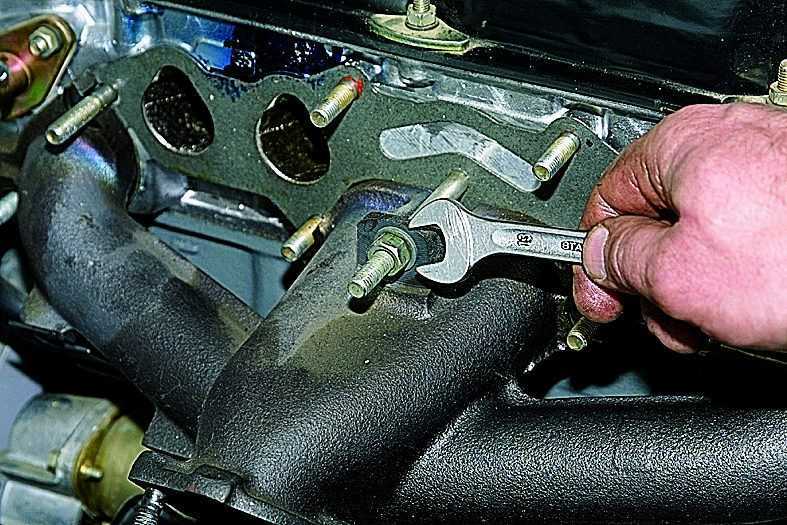

Установить выпускной коллектор с прокладкой на шпильки головки цилиндров. Наживить и затянуть все, кроме последней, гайки крепления коллектора.
Установить экран выпускного коллектора на шпильки выпускного коллектора и закрепить гайками.
Установить на штуцер водяного насоса шланг, соединяющий насос с трубкой забора воды, и закрепить хомутом.
Надеть на трубку забора воды скобу. Вставить трубку забора воды в шланг, надетый на штуцер водяного насоса, и надеть скобу на последнюю шпильку коллектора. Закрепить скобу затяжкой гайки и затянуть хомут шланга.
Установить пробку сливного отверстия блока цилиндров, предварительно нанеся на резьбу пробки силиконовый клей-герметик «Юнисил Н50-1» или анаэробный герметик «Стопор-6».
Установить и закрепить крышку клапанов с прокладкой и уплотнителями свечных колодцев. Установить на крышке клапанов держатель разъема датчика синхронизации.
Установить и закрепить кронштейны генератора верхний и нижний и передний кронштейн подъема двигателя одновременно.
Установить патрубок отбора охлаждающей жидкости с прокладкой. Предварительно нанести на резьбу болтов патрубка анаэробный герметик «Стопор-6».

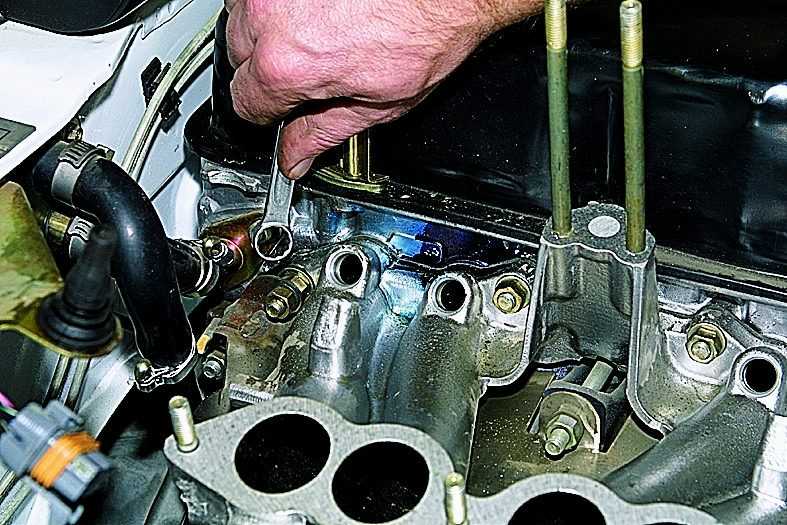

Установить и закрепить впускную трубу с прокладкой к головке цилиндров.
Установить ресивер с прокладкой на шпильки впускной трубы и закрепить гайками.
Закрепить ресивер к головке цилиндров посредством двух угловых кронштейнов, устанавливаемых на шпильки головки цилиндров.
Сначала следует наживить, не затягивая, винты крепления кронштейнов к ресиверу, затем затянуть гайки крепления кронштейнов к головке и затянуть винты крепления к ресиверу.
Установить шланг вентиляции с трубкой вентиляции и закрепить хомутами. Установить шланг малой ветви вентиляции на штуцеры трубки вентиляции и ресивера и закрепить хомутами.
Установить и закрепить ведомый и нажимной диски сцепления, центрируя ведомый диск с помощью специальной оправки.
В качестве оправки можно использовать первичный вал КПП.
Болты нажимного диска завернуть последовательно в несколько этапов, для исключения перекоса нажимного диска до момента 19,6…24,5 Нм (2,0…2,5 кгсм).
Установить палец вилки выключения сцепления и шпильки в картер сцепления.
Установить картер сцепления с кронштейном подъема двигателя на установочные штифты блока цилиндров и закрепить к блоку цилиндров болтами.
Снять двигатель со стенда.
Снятие головки блока цилиндров двигателей ЗМЗ-402, ЗМЗ-4021
Главная — Двигатели — Снятие головки блока цилиндров двигателей ЗМЗ-402, ЗМЗ-4021
Головку блока можно снять с впускной трубой и выпускным коллектором. Если головка блока снимается с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:
— слить жидкость из системы охлаждения; — снять воздушный фильтр с карбюратора; — отсоединить шланги от термостата; — отсоединить провод от датчика температуры охлаждающей жидкости; — отсоединить провода от микровыключателя на карбюраторе; — отсоединить от карбюратора тягу воздушной заслонки и тягу привода акселератора; — отсоединить от карбюратора шланг слива топлива; — отсоединить шланги от электромагнитного клапана ЭПХХ, установленного на щите передка; — отсоединить вакуумный шланг усилителя тормозов от штуцера на впускной трубе; — отсоединить отводящий шланг отопителя от штуцера на задней крышке головки блока.
Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.
Таблица 2.7. Номинальные размеры и посадка сопрягаемых деталей головки блока цилиндров
| Наименование детали | Номинальный диаметр, мм | Наименование сопрягаемых деталей | Номинальный диаметр, мм |
| Направляющая втулка клапана | 17,0 +0,066 17,0 +0,047 | Головка блока цилиндров | 17,0 +0,025 17,0 -0,010 |
| Впускной клапан | 9,0 -0,050 9,0 -0,075 | Направляющая втулка | 9,0+0,022 |
| Выпускной клапан | 9,0 -0,075 9,0 -0,090 | Направляющая втулка | 9,0+0,022 |
| Седло впускного клапана | 49,0 +0,125 49,0 +0,100 | Головка блока | 49,0 +0,017 49,0 +0,010 |
| Седло выпускного клапана | 42,0 +0,125 42,0 +0,100 | Головка блока | 42,0 +0,017 42,0 +0,010 |
| Ось коромысел клапанов | 22,0 -0,007 22,0 -0,021 | Стойка оси коромысел | 22,0 +0,030 22,0 +0,008 |
| Ось коромысел клапанов | 22,0 -0,007 22,0 -0,021 | Втулка коромысла клапана | 22,0 +0,028 22,0 +0,007 |
| Втулка коромысла | 23,4 +0,07 23,4 +0,04 | Коромысло клапана | 23,25 +0,045 |
| Заглушка | 17,0 +0,115 17,0 +0,080 | Ось коромысел клапанов | 17,0 ±0,035 |
| Наименование детали | Зазор, мм | Натяг, мм | ||
| min | max | min | max | |
| Направляющая втулка клапана | __ | __ | 0,022 | 0,076 |
| Впускной клапан | 0,05 | 0,97 | __ | __ |
| Выпускной клапан | 0,075 | 0,117 | __ | __ |
| Седло впускного клапана | __ | __ | 0,083 | 0,135 |
| Седло выпускного клапана | __ | __ | 0,083 | 0,135 |
| Ось коромысел клапанов | 0,015 | 0,051 | __ | __ |
| Ось коромысел клапанов | 0,014 | 0,049 | __ | __ |
| Втулка коромысла | __ | __ | 0,145 | 0,220 |
| Заглушка | __ | __ | 0,145 | 0,150 |
Снимаем гбц змз 402.1 — ГАЗ 31, 2.4 л., 1997 года на DRIVE2
Скажу вам, ребята, что снять гбц с этого движка это ад!
Хочу рассказать свой способ демонтажа гбц ЗМЗ 402.1
Головка снималась около 2 (двух) недель!1. Снял все навесное (карбюратор, коллектор, крышку гбц, свечи)2. Снял ось коромысел3. Выкрутил 10 гаек крепления гбц4. И как бы гбц должна бы сняться, но херушки!
Итак раскроим четвёртый пункт подробнее.
Советы по постукиванию через деревяшку не давали положительного результата.
Пробовал поддевать ломом (с одной стороны в отверстия выхода выхлопных газов или с другой стороны в углубления для свечей), лом ложился в угол схождения крыла с передом автомобиля и всем телом прилегал на эту конструкцию — нет положительного результата.
Первая действенная мера: на шпильки крепления гбц одел головки от накидного инструменте так, что бы головка уперлась в шпильку, но не касалась самой гбц. Далее поставил на штатное место ось коромысел и притягивал ее, поочередно протягивая каждую гайку. Ось коромысел создаёт давление на головку от накидного инструмента, головка накидного инструмента давит на шпильку и так как ось коромысел притягивается к корпусу гбц, то тем самым гбц оторвалась от посадочного места! Но только с одной стороны(
Вторая и третья действенные меры: предыдущим способом приподнималась головка, с портиволопожной стороны вставляли лом. Сняли капот. Положили брус 50х80 на телевизор (переднюю часть авто) и решётку, на этот брус упирался лом и биениями о выходное отверстие выхлопных газов пытались сдёрнуть гбц. Результат: поднялась на пару милиметров.
Четвёртая мера: было определено, на какой шпильке держаться гбц, это предпоследняя в правом ряду по ходу движения шпилька (самая подробленная в этом движке). Так как проливание WD-40 показало, что у этотой шпильке жидкость не уходит.Так же подтверждением закисшей шпильку было обстукивание.Обстукивание шпилек: на шпильку закручивалась гайка и обстукавалась либо через деревяшку, либо молотком но без «дури». При таком обстукивании видно заметное качение шпильки в гбц.
Пятая мера (победная): тесть порадовал блоком-лебедкой грузоподъемностью 450 кг. Через балку над въездными воротами протянули порванный буксировочный трос (из-за узкого пространства пролезал толко сам трос) порванным концом был качественно закреплён на узел. На свободный крюк буксировочного троса, свисающего в гараже закрепил блок-лебедку. Подкатили машину к этому месту. Вкрутили болт с шайбой в отверстие для крепежной шпильки колектора, как раз у проблемной шпильки. Натянули блок-лебедку и обстукивали гбц через деревяшку, на закрученную гайку на проблемной шпильке наносили удары молотком. Все это помогало поднимать потихоньку гбц, но так же вставали в непристойную позу, в подкапотном пространстве, головой к лобовому стеклу руками вверх-вниз раскачивали свободно двигающуюся часть гбц. Когда проблемная шпилька утопила в гбц, но гбц шло все, так же туго, в отверстие гбц, где проблемная шпилька вставляли болт (со свободным ходом в отверстии гбц) и один человек раскачивал гбц, а второй в такт первому бил по болту, который опирался на проблемную шпильку!
Все эти способы (меры) помогли победить огромную проблему по демонтажу гбц с двигателя змз 402.1!
Фото, к сожалению нет, но процесс объяснил. По всем вопросам-обращайтесь!
P.S. Для тех кто дочитал до конца: была так же попытка сдернуть головку через балку в гараже нивой, Шевроле нивой на полном приводе! Не помогло)
Не удачная, но эпичная попытка

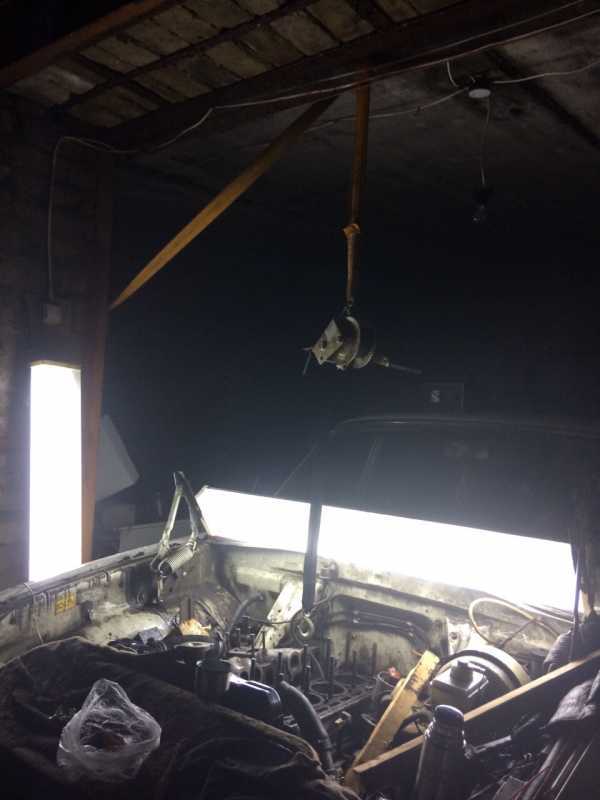

Видно систему из буксировочного троса и блока-лебедки над двигателем
Не передаваемое ощущение счастья, когда снял гбц)
