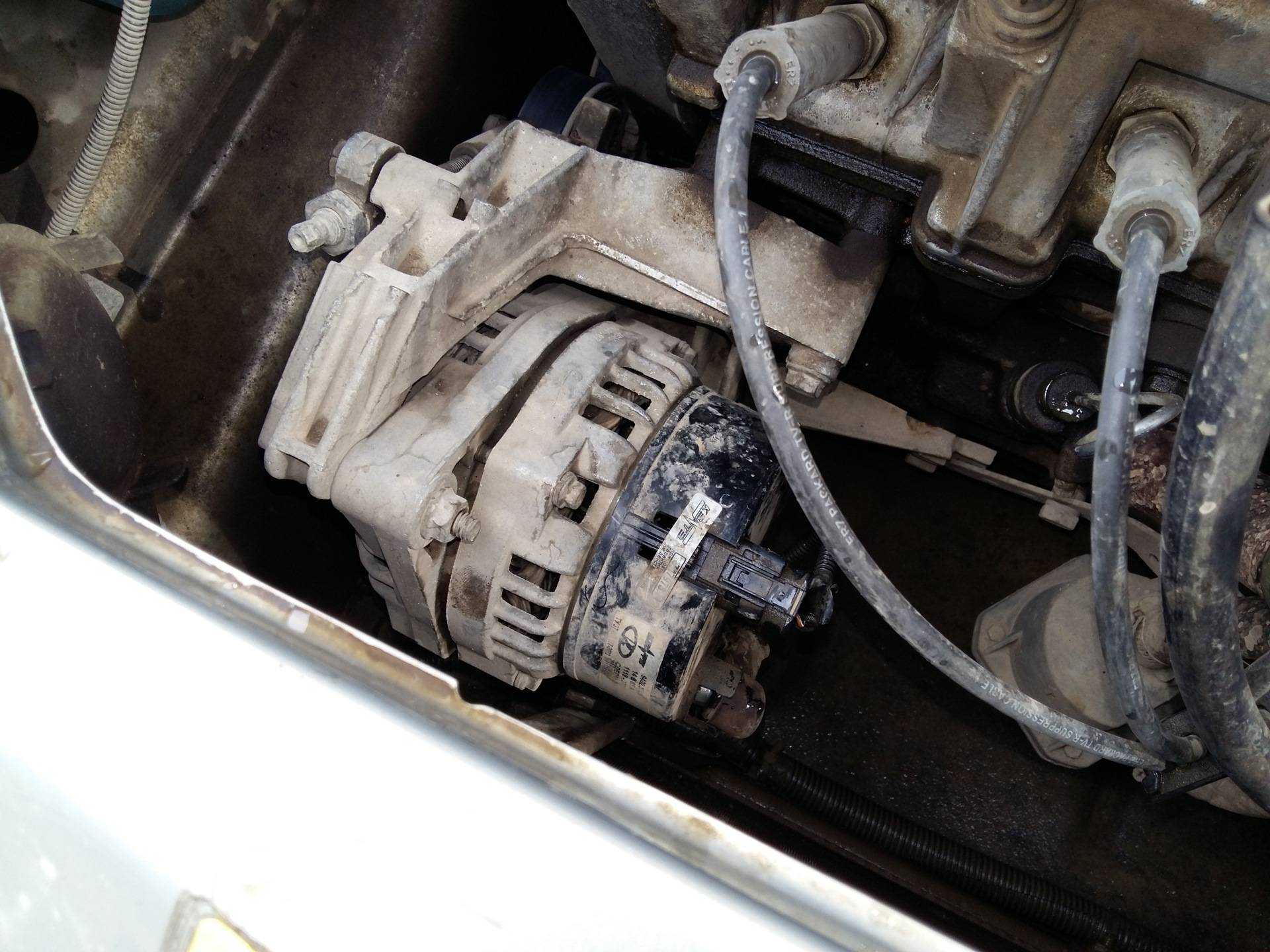

Замена генератора лады калины

Проверка генератора

Для проверки генераторной установки нужно запустить двигатель и довести обороты примерно до 3000 об/мин-1.

Включаем все потребители: – наружное освещение, дальний свет фар, вентилятор отопителя, обогрев заднего стекла, стеклоочиститель и т д.

Берем вольтметр и замеряем напряжение на аккумуляторе, это нужно делать вдвоем. Один поддерживает обороты двигателя, а второй помощник замеряет напряжение.

Напряжение должно быть не менее 13 В. Если напряжение на выводах аккумулятора меньше 13 вольт, то неисправны обмотки генератора (обрыв или замыкание). Возможно, неисправен регулятор напряжения или окислены контактные кольца ротора.

Чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме фар дальнего света, и вновь замеряем напряжение на аккумуляторе.

Напряжение должно быть не менее 14 вольт. Если напряжение меньше, то регулятор следует заменить. Регулятор можно поменять, не снимая генератор.

Снятие регулятора напряжения смотрим в статье «Ремонт генератора».

Для проверки вентилей выпрямительного блока необходимо отсоединить провода от аккумулятора, генератора и вывода «+» регулятора напряжения.

Берем проводник подсоединяем его к «+» аккумулятора, и через лампочку (1-5 Вт, 12 В) подсоединяем к выводу «В+» генератора, а «минус» подсоединяем к корпусу генератора.

Если лампочка горит, то и в блоке положительных и отрицательных выводов вентилей имеется короткое замыкание.

Для проверки замыкания в положительных вентилях «+» аккумулятора через лампочку соединяем с выводом «В+» генератора, а «минус» подсоединяем с выводом одной из фазных обмоток статора.

Если лампа горит, пробит один или несколько положительных диодов.

Для проверки замыкания в отрицательных вентилях «+» батареи через лампочку соединяем с выводом одной из фазных обмоток статора, а «минус» с корпусом генератора.

Если лампочка горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Для того чтобы исключить замыкание обмоток, снимите генератор с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяем их на замыкание с помощью лампы или омметра.

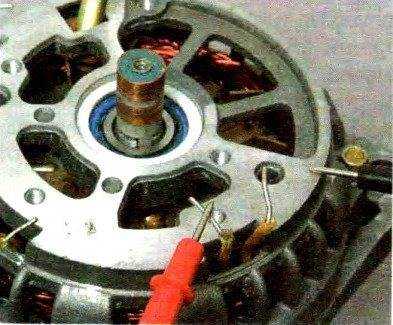

Для проверки обрыва в обмотках статора подсоединяем щупы тестера (в режиме омметра) к выводам обмотки статора.

Если омметр показывает бесконечность, значит, в обмотке есть обрыв. Так же проверяем остальные две обмотки.

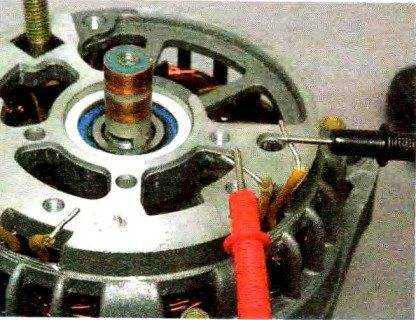

Для проверки короткого замыкания между обмотками статора подсоедините щупы тестера между выводами двух обмоток.

Омметр должен показать бесконечность, в противном случае обмотки замкнуты между собой.

Аналогично проверьте остальные две обмотки.

Для проверки замыкания обмотки статора на «массу» подсоедините щупы тестера к выводу обмотки и корпусу генератора.

Омметр должен показать бесконечность, в противном случае обмотка замыкает на массу. Аналогично проверьте остальные две обмотки.

Осмотрите обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока.

Если на обмотках есть следы перегрева статор необходимо заменить

Для проверки обрыва обмотки ротора подсоедините щупы тестера к контактным кольцам. Если омметр показывает бесконечность, значит, в обмотке есть обрыв.

Для проверки короткого замыкания обмотки ротора на «массу» подсоедините щупы тестера к контактному кольцу и к валу ротора (или к шкиву).

Омметр должен показать бесконечность, в противном случае обмотка замкнута на массу

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая

Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей

Генератор всегда должен быть исправным

Любой современный автомобиль оснащается электрооборудованием, которое крайне необходимо транспортному средству:

без стартера невозможно запустить двигатель;
автомашина не может ездить без освещения в темное время суток;
мотор отопителя создает тепло в салоне;
моторчик дворников очищает лобовое стекло от дождя и снега;
fm-радио дает возможность не скучать водителю в пути.

Но все эти приборы не могут работать без электричества, поэтому в автомобиле должен быть источник питания.

Ток, от которого питаются все потребители в машине, вырабатывает генератор, и от его состояния зависит работоспособность всей электрической схемы транспортного средства.

Поэтому генератор всегда должен быть исправным, а если с ним и случаются какие-то поломки, их необходимо в короткое время устранить.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
подключить к ней лампочку (исключив из схемы регулятор);
снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Замена щеток генератора lada kalina sedan (ваз калина)

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения. См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

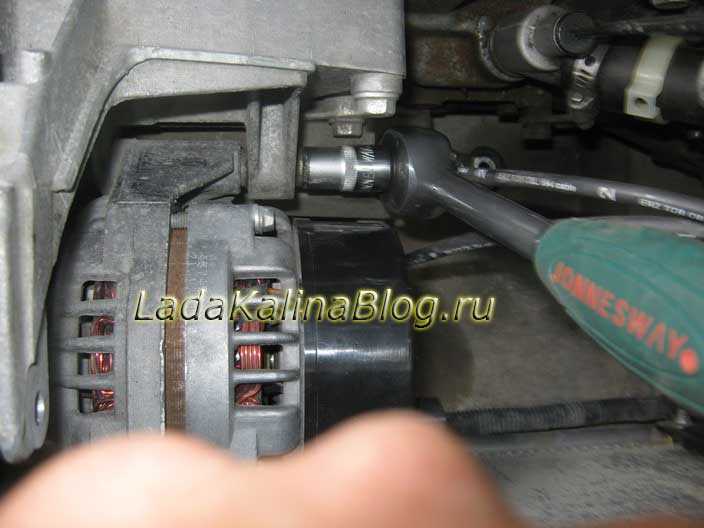

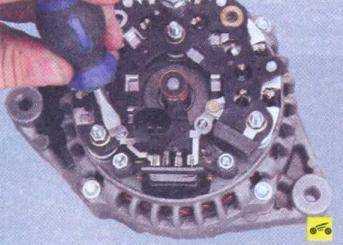

Замена регулятора напряжения Лада Калина

осуществляется следующим образом

1. Отсоедините минусовой провод от аккумулятора.2. Отсоедините колодку возбуждения от генератора.

3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.

4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух.5. Выверните два винта крепления регулятора и снимите регулятор напряжения.

6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения.7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.

При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменитьУстановка регялятора производится в обратном порядке.

Замена выпрямительного блока с конденсатором Лада Калина

1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.

2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке

Проверка диодов на выпрямительном блоке Лада Калина

1. Доды проверяются универсальным прибором. (всего 6 диодов)Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Проверка обмоток генератора Лада Калина

1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.

Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.

Видео по замене реле регулятора напряжения на Лада Калина:

В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.

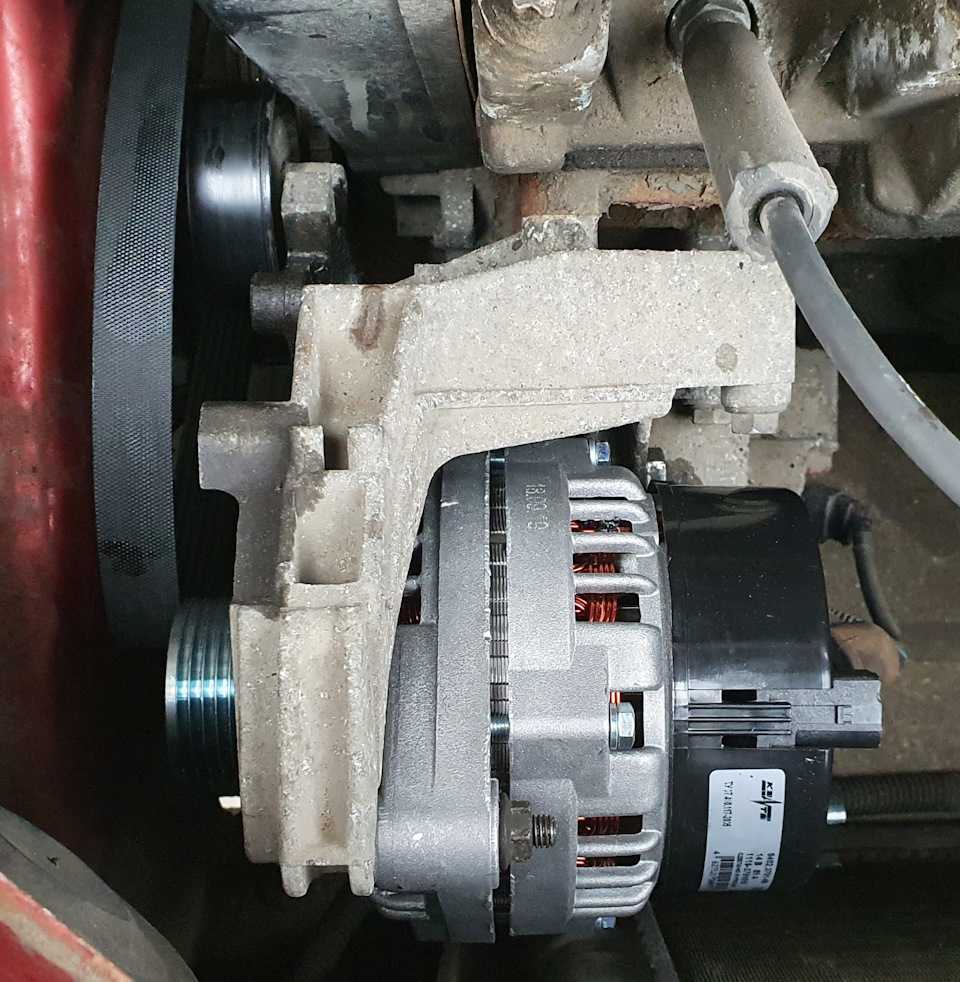

Замена ремня привода генератора и натяжного ролика

1. Ослабляем натяжение ремня привода генератора.

2. Снимаем ремень со шкива генератора и со шкива коленчатого вала

3. Вращая натяжной ролик, проверяем его состояние.

При замене ремня привода генератора следует проверить состояние натяжного ролика. Он должен легко вращаться, без заедания и шума. Неисправный ролик следует заменить. При необходимости заменить ролик можно, не снимая натяжной механизм с двигателя. Покачать за шкив генератора и вращая его можно определить состояние подшипников.

Установка

1. Устанавливаем ролик, собираем в обратной последовательности

2. Сначала надеваем ремень на шкив коленчатого вала и затем на шкив генератора.

3. Регулируем натяжение ремня.

Проверка генератора

Для проверки генераторной установки нужно запустить двигатель и довести обороты примерно до 3000 об/мин -1 .

Включаем все потребители: — наружное освещение, дальний свет фар, вентилятор отопителя, обогрев заднего стекла, стеклоочиститель и т д.

Напряжение должно быть не менее 13 В.

Если напряжение на выводах аккумулятора меньше 13 вольт, то неисправны обмотки генератора (обрыв или замыкание). Возможно, неисправен регулятор напряжения или окислены контактные кольца ротора.

Напряжение должно быть не менее 14 вольт. Если напряжение меньше, то регулятор следует заменить. Регулятор можно поменять, не снимая генератор. Снятие регулятора напряжения смотрим в статье «Ремонт генератора».

Если лампочка горит, то и в блоке положительных и отрицательных выводов вентилей имеется короткое замыкание.

Если омметр показывает бесконечность, значит, в обмотке есть обрыв. Так же проверяем остальные две обмотки.

Омметр должен показать бесконечность, в противном случае обмотки замкнуты между собой.

Аналогично проверьте остальные две обмотки.

Омметр должен показать бесконечность, в противном случае обмотка замыкает на массу

Аналогично проверьте остальные две обмотки.

Если на обмотках есть следы перегрева статор необходимо заменить

Омметр должен показать бесконечность, в противном случае обмотка замкнута на массу

Разрядка аккумулятора

Проверьте состояние и уровень заряда аккумулятора. Если он в хорошем состоянии и полностью заряжен, а все же разряжается быстро, то причиной может быть неисправность генератора.

Неисправный генератор может не производить необходимое количество электроэнергии, чтобы зарядить аккумулятор, из-за чего аккумулятор постоянно разряжается. Проверьте напряжение, выдаваемое генератором. Если оно значительно ниже номинального значения, то следует обратиться к специалисту для диагностики и ремонта генератора.

Будьте внимательны к признакам разрядки аккумулятора, чтобы вовремя обнаружить и устранить неисправности генератора на Ладе Калина.

Признаки неисправности

Так, в случае пониженного напряжения аккумуляторная батарея попросту не будет заряжаться. То есть, утром вы не сможете завести машину, возможно даже не засветятся лампы на приборной панели или неприятности возникнут во время движения. Например, тусклые фары в темное время суток, неустойчивая работа электросистемы (проблемы с электроприборами — дворниками, обогревателями, магнитолой и так далее).

В случае повышенного напряжения велика вероятность уменьшения уровня электролита в банках аккумулятора, или его выкипание. Также может появиться белый налет на корпусе АКБ. При перезарядке батарея может вести себя неадекватно.

Признаки, неисправности, ремонт генератора и регулятора напряжения

Кроме этого, еще можно выделить следующие признаки неисправности регулятора напряжения (в отдельных случаях некоторых из них могут как иметь место, так и отсутствовать, все зависит от конкретной ситуации):

при включении зажигания на приборной панели не светится контрольная лампочка (хотя это может быть признаком и других неисправностей, например, того, что он перегорела, отпал контакт и так далее);
после запуска не гаснет индикатор аккумулятора на приборной панели, то есть, имеют место явные неисправности в зарядке АКБ;
яркость свечения фар становится зависима от оборотов двигателя (это можно проверить где-нибудь в безлюдном месте, установив автомобиль напротив стены и погазовать — если при этом свечение будет меняться, то, скорее всего, регулятор напряжения неисправен);
машина перестала нормально заводиться с первого раза;
постоянно происходит быстрый разряд аккумуляторной батареи;
при превышении количества оборотов двигателя свыше 2000 об/мин индикаторы на приборной панели отключаются;
динамические характеристики машины падают, особенно это заметно на высоких оборотах двигателя;
в некоторых случаях может закипеть аккумуляторная батарея.

Разборка устройства

Чтобы разобрать генератор, необходимо осуществить несколько простых манипуляций:

Демонтировать шкив привода. Старайтесь не потерять шпонку.
Выкрутить гайки с задней крышки, которыми стянуты все части конструкции.
Извлечь регулятор напряжения. Заодно оцените состояние щеточного узла.
Рассоединить все части генератора.

После этого можно приступать к проведению ремонта.

Часто выходят из строя подшипники, особенно тот, который расположен в передней крышке. Причина этого – чрезмерное натяжение ремня. Чтобы произвести замену, нужно выкрутить четыре винта и выпрессовать подшипник с посадочного места. Вместо него устанавливаете новый подшипник. Чтобы увеличить надежность, меняйте сразу оба ролика.

Проверка работы автоматического регулятора напряжения

Для проверки работы автоматического регулятора напряжения следуйте указанным ниже шагам:

Шаг	Инструкция
Шаг 1	Убедитесь, что автомобиль выключен и отсоедините клемму «+» от аккумуляторной батареи, чтобы предотвратить возможность короткого замыкания.
Шаг 2	Найдите регулятор напряжения, который обычно находится на генераторе или рядом с ним. Он выглядит как маленькая коробочка с электрическими разъемами.
Шаг 3	Осмотрите регулятор напряжения на предмет повреждений, трещин или коррозии. Если обнаружены повреждения, замените его.
Шаг 4	Проверьте подключение проводов к регулятору напряжения. Убедитесь, что все провода подключены к соответствующим контактам и надежно закреплены.
Шаг 5	Используйте мультиметр, чтобы измерить напряжение на выводных контактах регулятора напряжения. Сравните измеренное значение с рекомендуемыми значениями, указанными в технической документации.
Шаг 6	Если измеренное напряжение не соответствует рекомендуемым значениям, замените автоматический регулятор напряжения на новый.
Шаг 7	Подключите клемму «+» обратно к аккумуляторной батарее и убедитесь, что все провода правильно подключены.
Шаг 8	Заведите автомобиль и проверьте работу генератора и автоматического регулятора напряжения. Убедитесь, что напряжение в электрической системе остается стабильным во время работы двигателя.

При сомнениях в правильности проведенной проверки рекомендуется обратиться к квалифицированному автомеханику или сервисному центру.

Проверка работы генератора Лада Калина с помощью мультиметра

Генератор является одним из ключевых элементов электрической системы автомобиля, отвечающих за подачу питания на электрооборудование. Проверка работы генератора Лада Калина с помощью мультиметра может помочь в выявлении проблем и предотвращении возможных поломок.

Для проверки работы генератора Лада Калина потребуется мультиметр, который позволяет измерять напряжение и ток. Возьмите мультиметр и следуйте инструкциям ниже:

Установите мультиметр на измерение постоянного напряжения (DCV).
Снимите приводной ремень с генератора, чтобы отключить его от двигателя.
Подключите черный провод мультиметра к отрицательной клемме аккумулятора, а красный провод — к положительной клемме аккумулятора.
Включите зажигание автомобиля.
Настройте мультиметр на предел 20 В.
Приложите красный провод мультиметра к B+ клемме генератора (обычно это большая красная проводка) и черный провод — к земле или каркасу автомобиля.
Сравните показания мультиметра с рекомендуемыми значениями производителя автомобиля. Обычно они должны находиться в диапазоне от 13.5 до 14.5 В.
Если показания напряжения генератора отличаются от рекомендуемых значений, то вероятно генератор требует настроек или замены. В этом случае рекомендуется обратиться к специалисту для устранения неисправности.

Проверка работы генератора Лада Калина с помощью мультиметра является достаточно простой процедурой, которая может помочь обнаружить проблемы в электрической системе автомобиля. Если вы не уверены в своих навыках или нет необходимых инструментов, лучше обратиться к специалисту для выполнения данной процедуры.

Причины отказа реле-регулятора

Причинами выхода регулятора напряжения из строя могут быть:

короткое замыкание в цепи, в том числе межвитковое замыкание обмотки возбуждения;
выход из строя выпрямительного моста (пробой диодов);
переполюсовка или неправильное подключение к выводам аккумулятора;
проникание влаги в корпус регулятора и/или генератора (например, во время мойки машины или езды в сильный дождь);
механические повреждения узла;
естественный износ узла, в том числе, щеток;
плохое качество непосредственно проверяемого аппарата.

Существует ряд несложных методов проверки регулятора вне зависимости от того, съемный ли этот узел или нет.

Подведем итоги

Как выяснилось, отремонтировать или осуществить замену генератора в машине LADA Kalina не составляет особых усилий, поэтому такие манипуляции доступны даже малоопытным владельцам, для облегчения задачи используется схема подключения. Важным моментом в эксплуатации является периодическое диагностирование состояния, как самого узла, так и его составных элементов, включая систему натяжения. Своевременная профилактика позволит существенно продлить ресурс агрегата, а владельцу LADA Kalina заиметь немалую экономию.

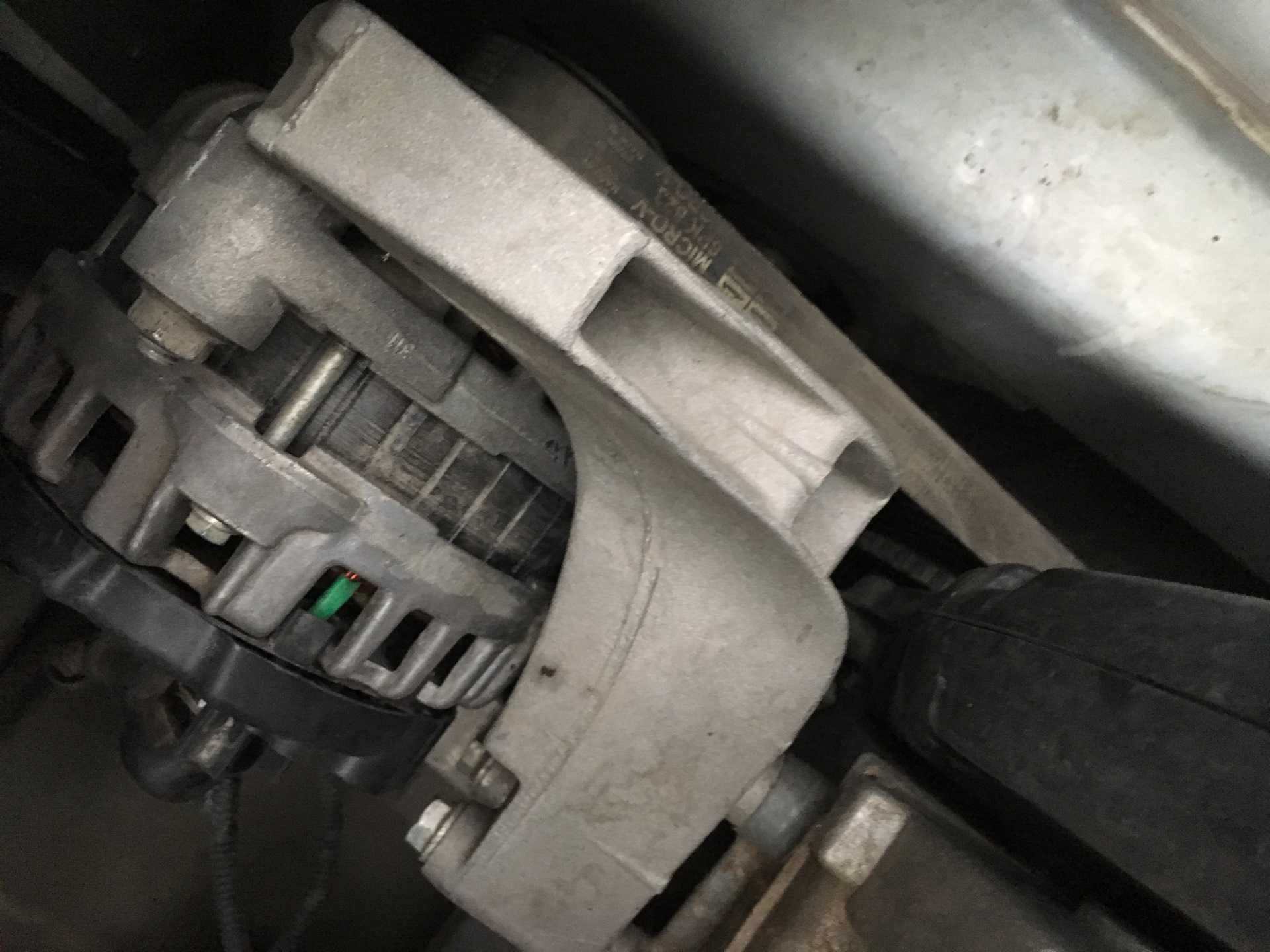

На автомобили Лада Калина устанавливаются генераторы двух марок — 5132.3771 или 9402.3701-06. Штатный генератор Калина является трехфазным устройством переменного тока, в которое встроен выпрямительный блок и электронный регулятор напряжения.

Относительно качества и надежности устройств, которыми укомплектованы данные автомобили при заводской сборке, имеются самые разные отзывы. В случае, если агрегат выйдет из строя, его можно заменить или отремонтировать своими руками.
