Типичные проблемы
Несмотря на все указанные выше достоинства и простоту устройства, двигатель К4М у многих автовладельцев заслужил репутацию проблемного. На то есть существенная причина.
Проблемы шкива.В 2010 году на российском рынке была обнаружена партия двигателей К4М с бракованным демпферным шкивом. «Не повезло» обладателям Sandero и Logan: укомплектованные этими двигателями машины в один момент обнаруживали вал черного дыма из-под капота.
Причиной неисправности послужил сломавшийся из-за разрушившейся демпферной пружины шкив коленвала. Часто вместе с этим плавился кожух ГРМ, случался перескок/сдвиг ГРМ, загиб клапанов, повреждение ГБЦ, задирание цилиндров, повреждение поршней двигателя и т.д. Причем это могло произойти на новых машинах, буквально только что из салона. Проблема усугублялась тем, что, если поломка происходила на ходу, на скорости, водитель лишался гидроусилителя, и автомобиль превращался в плохо управляемый снаряд.
Всего дефект в 2010 обнаружился примерно на 100 автомобилях. Срок капремонта составил, в среднем, около месяца. Производитель двигателя отказался признавать тенденцию к браку. И по сей день иногда приходят сообщения о поломке машины на К4М со схожими симптомами, хотя случаи выхода из строя нельзя считать массовыми.
Распространенные неисправности
Мотор троит.
Вероятно, вышли из строя катушки зажигания или свечи. Следует проверить их и заменить, при необходимости.
«Плавают» обороты двигателя
Причиной может быть барахлящий регулятор холостого хода, негерметичная система впуска воздуха («подсос»), загрязнение дроссельной заслонки.
Неисправный фазорегулятор.
Ресурс этого блока – около 100 тыс. км., но замена может потребоваться и раньше.
Протечки антифриза и масла.
Наиболее проблемными местами считают сальник коленвала двигателя и помпу. Случается, что начинает «потеть» и даже явно протекать клапанная крышка.
Обледенение мотора с последующей поломкой.
Этой проблеме подвержены некоторые автомобили с недостатком конструкции, и только в холода. Снег может попадать под капот двигателя, он садится на кожух механизма газораспределения и тает, образовавшаяся вода стекает к низу ремня и замерзает своеобразным наростом. Когда машину заводят, эта «ледышка» попадает под шестерню, ГРМ перескакивает, и клапаны бьются о поршни.
Как проверить фазорегулятор
Существует один простой метод, как можно проверить, работает фазорегулятор в двигателе или нет. Для этого необходимы лишь два тонких провода длиной около полутора метров. Суть проверки заключается в следующем:
Снять штекер с разъема клапана подачи масла в фазорегулятор и подключить туда подготовленные проводки. Второй конец одного из проводов нужно подсоединить на одну из клемм аккумулятора (полярность в данном случае неважна). Второй конец второго провода оставить пока в подвешенном состоянии. Запустить двигатель на холодную и оставить работать на холостых оборотах
Важно, чтобы масло в движке было остывшим! Подключить конец второго провода ко второй клемме аккумулятора. Если двигатель после этого начинает «задыхаться», значит, фазорегулятор работает, в противном случае — нет!
Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:
- Выбрав на тестере режим измерение сопротивления, замерьте его между выводами клапана. Если ориентироваться на данные руководства Меган 2, то при температуре воздуха +20°С оно должно находиться в пределах 6,7…7,7 Ом.
- Если сопротивление ниже — значит, имеет место замыкание, если больше — обрыв. В любом случае клапана не ремонтируют, а меняют на новые.
Измерение сопротивления можно выполнить и без демонтажа, однако нужно проверить и механическую составляющую клапана. Для этого понадобится:
- От источника питания 12 Вольт (АКБ авто) подайте напряжение дополнительными проводками на электрический разъем клапана.
- Если клапан исправен и чист, то при этом его поршень выдвинется вниз. Если напряжение убрать — шток должен вернуться в исходное положение.
- Далее нужно проверить зазор в крайних выдвинутых положениях. Он должен быть не более 0,8 мм (можно воспользоваться металлическим щупом для проверки зазоров клапанов). Если он меньше, то клапан нужно прочистить по описанному выше алгоритму.После выполнения чистки электрическую и механическую проверки следует, а затем принимать решение о замене. повторить.
Ошибка фазорегулятора
В случае, если на Рено Меган 2 в блоке управления сформировалась ошибка DF080 (цепь изменения характеристики распределительного вала, обрыв цепи), то нужно в первую очередь проверить клапан по приведенному выше алгоритму. Если он работает нормально, то в таком случае необходимо «прозвонить» по цепи провода от фишки клапана до электронного блока управления.
Чаще всего проблемы возникают в двух местах. Первое — в жгуте проводов, которые идут с самого двигателя на блок управления двигателем. Второе — в самом разъеме. Если проводка целая, то смотрите разъем. Со временем пины на них разжимаются. Чтобы их поджать нужно выполнить следующие действия:
- снять пластиковый держатель с разъема (сдернуть вверх);
- после этого появится доступ к внутренним контактам;
- аналогично нужно демонтировать заднюю часть корпуса держателя;
- после этого поочередно достать через заднюю часть один и второй сигнальный провод (действовать лучше по очереди, чтобы не перепутать распиновку);
- на освободившейся клемме необходимо при помощи какого-то острого предмета нужно поджать клеммы;
- собрать все в исходное положение.
Какие лучше выбрать свечи зажигания для Лада Ларгус
Регулировка клапанов ВАЗ 2114 на 8 клапанном двигателе 19 август 2015 LadaOnline 45 134 6
Если Лада Ларгус не заводится, запуск двигателя затруднен, мотор глохнет или троит, то причиной этих неисправностей могут быть свечи зажигания, даже если они выглядят идеально. От выбора правильной и надежной свечи зажигания зависит оптимальная работа двигателя.
Системы зажигания двигателей Лада Ларгус (16 клапанный K4M или 8 клапанный K7M) несколько различаются по устройству (свечи зажигания установлены по-разному), но модели свечей используются одинаковые: CHAMPION RYCLC87 и SAGEM RFN58LZ, зазор между электродами свечей (0,95+-0,05) мм. Менять их можно, как на оригинальные, так и на аналогичные по параметрам свечи других производителей.
Каталожные номера оригинальных свечей зажигания Лада Ларгус:
- 224013682R — двухконтактная свеча.
- 224018651R — одноконтактная свеча.
Какие свечи зажигания для Лада Ларгус купить? Чтобы ответить на этот вопрос, мы предлагаем вам оставить отзыв о ваших свечах и поучаствовать в опросе. Напомним, в другом опросе выбираем лучшие тормозные колодки.
Ключевые слова: система зажигания лада ларгус | двигатель лада ларгус
Роль клапанов электромагнитного типа в работе системы ГРМ
Силовой агрегат Пежо 308 имеет два клапана фаз и 307 имеет один фазорегулятор, который установили в зубчатом шкиве. Конструктивно шкив имеет две основные части: крыльчатку оборудованную лопаткой и цилиндр имеющий камеру. При достижении установленных условий электронной системой управления выполняется подача сигнала на электромагнитный клапан фаз. При открытии клапан обеспечивает подачу масла под определенным давлением через центральный канал расположенный на распредвалу. Поступление масла происходит через отверстия в центральной части крыльчатки и механизме поднимающем плунжер.
За счет давления, под которым подается масло, происходит смещение плунжера вверх и освобождается крыльчатка. Благодаря этому происходит проворачивание крыльчатки и устройства регулировки фаз по направлению к задержке срабатывания впускных клапанов. После снятия напряжения с электромагнитного клапана происходит возвращение лопатки и крыльчатки в свое первоначальное положение, а плунжером блокируется вся система в состоянии наименьшего запаздывания.
Клапан отвечает за обеспечение поступления масла к фазорегулирующему устройству. После отключения управляющего потенциала на электромагнитном устройстве, фазорегулятор перемещает распредвал в состояние с наименьшим запаздыванием, благодаря чему обеспечивается максимальная сила крутящего момента на пониженных оборотах.
На Пежо 307 и 308 фазорегуляторы, смонтированные на распределительных валах, нормально функционируют, в случае если будут соблюдены следующие параметры:
- при скорости коленвала свыше 1500 об/мин;
- при достижении во впускном трубопроводе показателей давления свыше 500 мбар;
- при температурных показателях антифриза свыше 30 градусов.
В изменении фазгазораспределения участвует ЭБУ, которое считывает расположение коленвала и распредвала, температурных показателей тосола, а также скорости транспортного средства. Диапазоны регулировки углов поворота, распредвала на холостых оборотах, варьируются от +5 до -5, а при резком увеличении оборотов от 0 до 30 градусов.
Как проверить исправность фазорегулятора Рено
Работоспособность клапана фазорегулятора Renault Megane II проверяют в два этапа. Прежде всего, следует сделать выводы о исправности катушки соленоида. Чтобы диагностировать неисправности электрической части прибора, понадобится мультиметр. К слову, провести необходимые измерения можно без снятия клапана с двигателя – достаточно отсоединить колодку его подключения к электронному блоку управления (ЭБУ). Установив тестер в режим измерения десятков Ом, прикоснитесь щупами к контактам в разъеме клапана.
При температуре окружающего воздуха около 20 °С прибор должен показать сопротивление 6.5-7 Ом. Слишком малое значение свидетельствует о межвитковом замыкании, тогда как показания прибора, стремящиеся к бесконечности, говорят об обрыве проводников. И в том, и другом случае деталь подлежит замене.
Чтобы проверить наличие неисправностей механической части клапана, понадобится источник питания напряжением 12 В (можно использовать аккумулятор авто) и щуп толщиной 0.8 мм. Клапан снимают с двигателя, после чего его разъем подключают к источнику питания. Внутренний поршень клапана должен со щелчком выдвигаться из обоймы соленоида, а при снятии напряжения возвращаться в исходное положение. Засор внутренней поверхности устройства приводит к тому, что шток выдвигается не на всю длину, оставляя каналы подачи масла закрытыми.
Чтобы проверить точность срабатывания, измеряют расстояние от поршня до корпуса в двух крайних положениях (на включенном и выключенном клапане). Зазор менее 0.8 мм свидетельствует, что засор препятствует полному перемещению штока. В этом случае фазёр необходимо промыть и продуть сжатым воздухом.

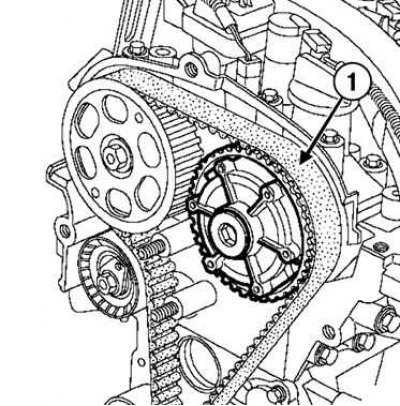

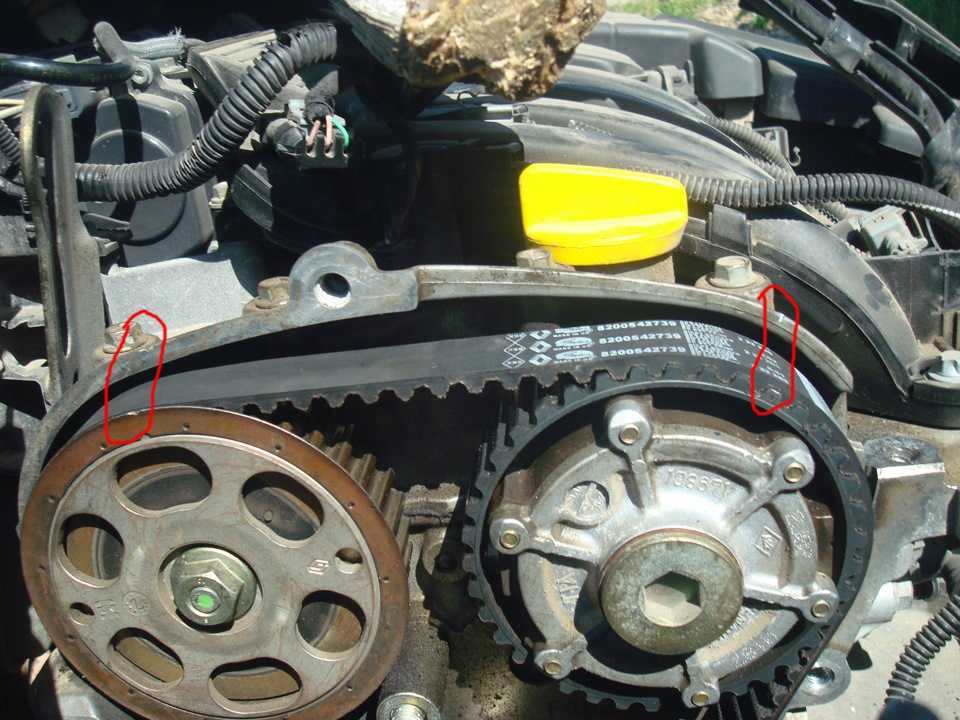

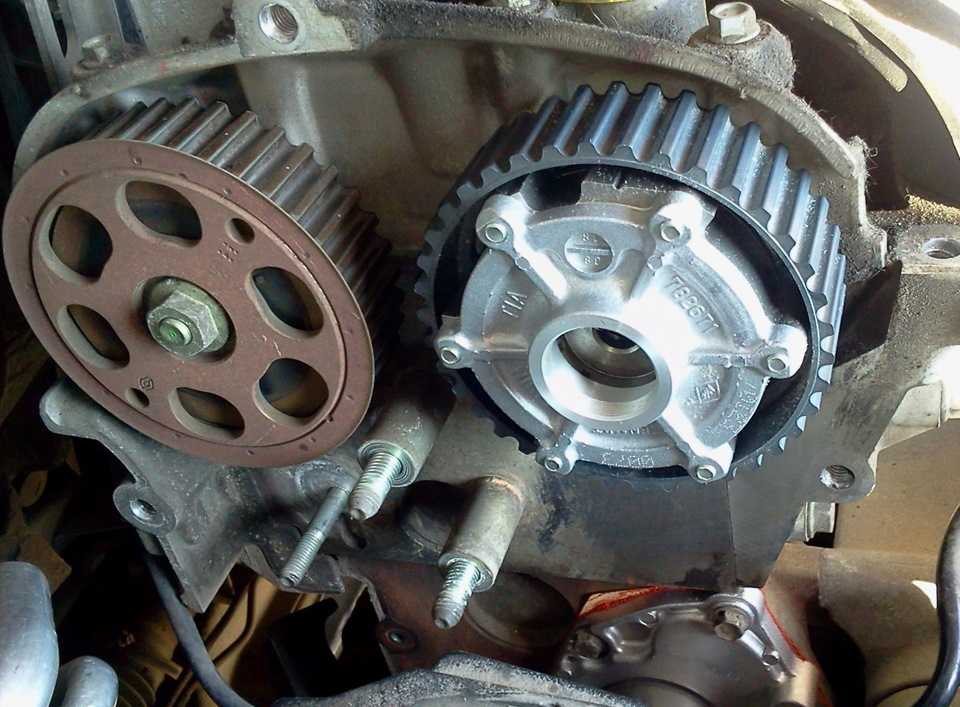

Фазорегулятор на Рено Меган 2
Корректировка режимов работы мотора осуществляется с помощью регулятора фаз через датчик масляного клапана. Эта комплектующая через время выходит из строя. Каким образом определить неполадку и решить проблему самостоятельно? Данный контент даст четкое разъяснение по всем вопросам этой направленности. Постараемся разобраться в том, как производится замена фазорегулятора непосредственно своими руками.
Как работает РФГ
Конструктивно регулятор фаз газораспределения (РФГ или проще говоря фазорегулятор) представляет собой датчик и непосредственно механизм. Индикатор помогает установить положение распредвала, температурный режим и уровень давления масла или же отвечает за закрытие клапана, через который подается масло.
Определить, поломался ли фазорегулятор на Рено Меган 2достаточно просто. Главной предпосылкой сбоев в работе фазорегулятора может выступать – резкое проваливание тяги при наборе скорости. Это влечет за собой повышение расхода горюче-смазочных материалов и высокие нагрузки на механическую часть двигателя Рено.
Как отремонтировать РФГ своими руками
Как происходит восстановление и замена фазорегулятора непосредственно своими руками, можно найти на различных видеоресурсах. Однако и текстовый контент способен раскрыть вопрос с не меньшей детализацией, которая поможет определить источники проблемы, а также провести устранения неисправностей в работе регулятора фаз подручными средствами.Одной из причин является изношенный клапан для перекрытия масла либо же сальника РФГ на Рено Меган 2. На такую мысль наталкивают образование течей вблизи индикатора и сальника, которые неплохо видны на роликах по данной тематике. Поэтому следует обратиться в автомагазин для покупки детали под маркировкой 8200823650.Первично снимается декоративная вставка на моторе Renault Megane 2 с помощью стандартного шестигранника. Этим шагом начинается процедура смены клапана. После проводят отключение контакта датчика клапана. Снятый узел проводов размещается в стороне.После отыскивается торцевая сторона клапана регулятора фаз, который зафиксирован болтом диаметром на 10 и производиться его выкрутка. Сняв клапан, можно установить потребность в его ремонте.
Нельзя обойти вниманием и сальник, который представляет собой прорезиненное уплотнительное кольцо. Его также желательно заменить.Обычно сальник меняется на новый. Предварительно проводиться извлечение отработанного уплотнителя с помощью крючка или спицы
Визуально устанавливается целесообразность его смены
Предварительно проводиться извлечение отработанного уплотнителя с помощью крючка или спицы. Визуально устанавливается целесообразность его смены.
Деталь возвращается на место, зажимается болт, а контакт от регулятора фаз подключается к штатному соединению.Именно так и происходит замена фазорегулятора.
Как установить новый механизм РФГ
Отдельная история – работы не только по мониторингу состояния сальника фазорегулятора, а и сама процедура установки нового механизма РФГ на Renault Megane 2. Данный аспект довольно хорошо рассмотрен в различных тематических видео обзорах. Подобный процесс требует высокой квалификации, поэтому следует обратиться для его выполнения в автосервис.В случае отсутствия профильной организации, которая сможет провести качественно работы, можно ремонт Рено Меган 2 сделать своими руками. Однако, необходимо внимательно подойти к вопросу изучения видео в данном направлении и соблюдать порядок работ, когда проводится замена фазорегулятора.Сначала извлекается сальник, как указано выше. Мотор Рено Меган 2 поддомкрачивается с помощью специальной «лапки» или идентичного предмета. После двигатель стопориться на совпадении рисок распредвала и коленвала. Демонтируются ролики и ременная передача ГРМ. После выкручиваются крепежи и фазорегулятор снимается.
Подводим итоги
Просмотрев детально данный видео обзор можно переходить к самостоятельному устранению неисправностей: замена фазорегулятора, клапана, уплотнителя. Если используются заводские запчасти и базовый инструмент, то это приведет к улучшению поведенческих качеств Рено Меган 2 на дороге. При этом новые детали будут служить долго, а их замена понадобиться довольно нескоро.
Что такое фазорегулятор?
Фазорегулятор регулирует фазу зажигания в зависимости от условий работы двигателя, таких как скорость вращения коленчатого вала, нагрузка и температура двигателя. Он также корректирует время впрыска топлива для обеспечения оптимальной производительности двигателя.
Фазорегулятор работает посредством сигналов, получаемых от различных датчиков, включая датчик положения коленчатого вала, датчик температуры двигателя и датчик давления во впускной системе. На основе этих данных фазорегулятор рассчитывает оптимальную фазу зажигания и время впрыска топлива.
Благодаря фазорегулятору двигатель К4М обеспечивает высокую эффективность и экономичность работы, а также низкий уровень выбросов вредных веществ. Он позволяет достичь оптимальной комбинации мощности и экономии топлива, что является важным преимуществом для автомобильных производителей и владельцев автомобилей.
Роль фазорегулятора в двигателе К4М
Фазорегулятор поддерживает оптимальные параметры работы двигателя, обеспечивая максимальную эффективность и экономичность его работы. Он позволяет точно синхронизировать момент подачи искры на свечу зажигания, что способствует более полному сгоранию топлива и уменьшению выбросов вредных веществ.
Кроме того, фазорегулятор осуществляет контроль над позицией распределительного вала, регулируя время открытия и закрытия клапанов. Это позволяет оптимизировать работу двигателя в различных режимах эксплуатации и улучшить его динамические характеристики.
Использование фазорегулятора в двигателе К4М позволяет добиться более плавного хода двигателя, увеличить его крутящий момент и мощность, а также улучшить показатели топливной экономичности. Благодаря этому, двигатель К4М становится более надежным, долговечным и соответствует современным требованиям к автомобильным двигателям.
Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС
Двигатель Renault K7M 710/800 1.6 8V
Характеристики двигателя Рено Логан 1.6
Производство — Automobile Dacia
Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время)
Марка\Тип двигателя Рено Логан — K7M
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем двигателя – 1598 см. куб.
Мощность – 86 л.с. /5500 об.мин
Крутящий момент – 128Нм/3000 об.мин
Топливо – 92
Экологические нормы – Евро 3
Расход топлива — город 10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель Рено Логан:
5W-40
5W-30
Масло менять раз в 7500 км.
Моторесурс двигателя Логан 1.6 :
1. По данным завода – 400 тыс (неофициально, по испытаниям завода)
2. На практике – 400+ тыс. км
ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – неизвестно
Двигатель устанавливался на:
Renault Logan
Renault Sandero
Lada Largus
Неисправности и ремонт двигателя Рено Логан/Сандеро 1.6 K7M
Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше.
В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло.
Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации. По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый.
Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете.
Тюнинг двигателя Renault Logan К7М 1.6
Чип тюнинг двигателя Рено Логан
Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))
Компрессор и турбина на Логан 1.6
Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.
РЕЙТИНГ ДВИГАТЕЛЯ: 3+
Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!).
Взято с wikimotors.ru
Как проверить фазорегулятор
Существует один простой метод, как можно проверить, работает фазорегулятор в двигателе или нет. Для этого необходимы лишь два тонких провода длиной около полутора метров. Суть проверки заключается в следующем:
Снять штекер с разъема клапана подачи масла в фазорегулятор и подключить туда подготовленные проводки.
Второй конец одного из проводов нужно подсоединить на одну из клемм аккумулятора (полярность в данном случае неважна).
Второй конец второго провода оставить пока в подвешенном состоянии.
Запустить двигатель на холодную и оставить работать на холостых оборотах
Важно, чтобы масло в движке было остывшим!
Подключить конец второго провода ко второй клемме аккумулятора.
Если двигатель после этого начинает «задыхаться», значит, фазорегулятор работает, в противном случае — нет!. Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:. Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:
Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:
- Выбрав на тестере режим измерение сопротивления, замерьте его между выводами клапана. Если ориентироваться на данные руководства Меган 2, то при температуре воздуха +20°С оно должно находиться в пределах 6,7…7,7 Ом.
- Если сопротивление ниже — значит, имеет место замыкание, если больше — обрыв. В любом случае клапана не ремонтируют, а меняют на новые.
Измерение сопротивления можно выполнить и без демонтажа, однако нужно проверить и механическую составляющую клапана. Для этого понадобится:
- От источника питания 12 Вольт (АКБ авто) подайте напряжение дополнительными проводками на электрический разъем клапана.
- Если клапан исправен и чист, то при этом его поршень выдвинется вниз. Если напряжение убрать — шток должен вернуться в исходное положение.
- Далее нужно проверить зазор в крайних выдвинутых положениях. Он должен быть не более 0,8 мм (можно воспользоваться металлическим щупом для проверки зазоров клапанов). Если он меньше, то клапан нужно прочистить по описанному выше алгоритму.После выполнения чистки электрическую и механическую проверки следует, а затем принимать решение о замене. повторить.
Чтобы «продлить жизнь» фазорегулятору и его электромагнитному клапану рекомендуется чаще менять масло и масляные фильтра. Особенно, если машина эксплуатируется в тяжелых условиях.
Ошибка фазорегулятора
В случае, если на Рено Меган 2 в блоке управления сформировалась ошибка DF080 (цепь изменения характеристики распределительного вала, обрыв цепи), то нужно в первую очередь проверить клапан по приведенному выше алгоритму. Если он работает нормально, то в таком случае необходимо «прозвонить» по цепи провода от фишки клапана до электронного блока управления.
Чаще всего проблемы возникают в двух местах. Первое — в жгуте проводов, которые идут с самого двигателя на блок управления двигателем. Второе — в самом разъеме. Если проводка целая, то смотрите разъем. Со временем пины на них разжимаются. Чтобы их поджать нужно выполнить следующие действия:
- снять пластиковый держатель с разъема (сдернуть вверх);
- после этого появится доступ к внутренним контактам;
- аналогично нужно демонтировать заднюю часть корпуса держателя;
- после этого поочередно достать через заднюю часть один и второй сигнальный провод (действовать лучше по очереди, чтобы не перепутать распиновку);
- на освободившейся клемме необходимо при помощи какого-то острого предмета нужно поджать клеммы;
- собрать все в исходное положение.
Понятие и назначение
Фазорегулятор К4М представляет собой электромеханическое устройство, используемое для регулирования фазы вращения двигателя. Он состоит из двух основных частей: регулирующего резистора и силового однофазного трансформатора.
Назначение фазорегулятора К4М заключается в поддержании заданной фазы вращения двигателя. Он исправляет возможные отклонения фазы и обеспечивает стабильность работы двигателя. Фазорегулятор К4М широко применяется в различных областях, где требуется точное и устойчивое управление двигателем.
При работе фазорегулятора К4М, регулирующий резистор меняет свое сопротивление в зависимости от положения переключателя. Это позволяет установить желаемую фазу вращения и корректировать ее при необходимости. При этом, силовой трансформатор обеспечивает питание двигателя и подстраивает фазу его работы с заданной.
Важной функцией фазорегулятора К4М является защита двигателя от перегрузок и перенапряжений. Устройство контролирует фазу и немедленно реагирует на возможные аварийные ситуации, отключая питание двигателя в случае необходимости
Фазорегуляторы К4М обладают простой и надежной конструкцией, что делает их очень популярными в промышленности и бытовой сфере. Они успешно применяются в системах центрального кондиционирования, холодильных установках, вентиляции, насосных станциях и других устройствах, где требуется точное и стабильное управление фазой вращения двигателя.
Причины неисправности фазорегулятора
Неисправности делят непосредственно по фазорегулятору и по его управляющему клапану. Так, причинами неисправности фазорегулятора являются:
- Износ поворотного механизма (лопатки/лопасти). В обычных условиях это происходит по естественным причинам, и менять фазорегуляторы рекомендуется через каждые 100…200 тысяч километров пробега. Ускорить износ может загрязненное либо некачественное масло.
- Смещение либо рассогласование установленных значений поворотных углов фазорегулятора. Обычно это происходит из-за того, что поворотный механизм фазорегулятора в его корпусе превышает допустимые углы поворота по причине износа металла.
А вот причины поломки клапана vvt другие.
- Выход из строя сальника клапана фазорегулятора. У автомобилей Рено Меган 2 клапан фазорегулятора установлен в углублении в передней части двигателя, где много грязи. Соответственно, если сальник теряет герметичность, то пыль и грязь извне смешивается с маслом и попадает в рабочую полость механизма. Как результат — заклинивание клапана и износ поворотного механизма самого регулятора.
- Проблемы с электрической цепью клапана. Это может быть ее обрыв, повреждение контакта, повреждение изоляции, замыкание на корпус либо на провод питания, снижение или повышение сопротивления.
- Попадание пластиковой стружки. На фазорегуляторах часто лопатки делаются из пластмассы. По мере их износа они меняют свою геометрию и выпадают из посадочного места. Вместе с маслом они попадают в клапан, распадаются и измельчаются. Это может привести либо к неполному ходу штока клапана, либо даже к полному его заклиниванию.
Также причины отказа фазорегулятора могут крыться в сбое работы других связанных элементов:
- Некорректные сигналы от ДПКВ и/или ДПРВ. Это может быть связано как с проблемами с указанными датчиками, так и с тем, что фазорегулятор износился, из-за чего распределительный либо коленчатый вал находятся в положении, выходящим за допустимые границы в конкретный момент времени. В данном случае вместе с фазорегулятором нужно проверить датчик положения коленвала и проверить ДПРВ.
- Проблемы в работе ЭБУ. В редких случаях в электронном блоке управления происходит программный сбой и даже при всех корректных данных он начинает выдавать ошибки, в том числе в отношении фазорегулятора.
Применение фазорегулятора в двигателе К4М
Основное назначение фазорегулятора — синхронизация процесса зажигания и работы коленчатого вала. Это достигается путем изменения момента зажигания в зависимости от оборотов двигателя. Фазорегулятор получает информацию о положении коленчатого вала с помощью датчика или оптического диска.
Применение фазорегулятора в двигателе К4М имеет несколько преимуществ. Во-первых, он позволяет улучшить топливную экономичность двигателя, регулируя момент зажигания для наилучшей работы смеси воздуха и топлива. Во-вторых, фазорегулятор помогает достичь более плавного и безотказного запуска двигателя при низких температурах.
Кроме того, фазорегулятор способствует уменьшению выбросов вредных веществ в отработавших газах. Он позволяет оптимизировать работу каталитического нейтрализатора и снизить уровень выбросов оксидов азота и углеводородов.
Важность правильной работы фазорегулятора
Правильная работа фазорегулятора обеспечивает следующие преимущества:
- Улучшение производительности двигателя. Фазорегулятор позволяет оптимизировать газораспределение, что приводит к увеличению мощности и крутящего момента двигателя.
- Экономия топлива. Путем оптимизации газораспределения фазорегулятор помогает снизить расход топлива и повысить экономичность двигателя.
- Снижение выбросов вредных веществ. Правильная работа фазорегулятора способствует более полному сгоранию топлива, что в свою очередь может снизить выбросы вредных веществ и улучшить экологические показатели.
- Снижение износа двигателя. Фазорегулятор обеспечивает плавное и точное открытие и закрытие клапанов, что может уменьшить износ и увеличить срок службы двигателя.
- Повышение динамики двигателя. Благодаря оптимизации газораспределения, фазорегулятор может улучшить динамические характеристики двигателя, обеспечивая быстрое ускорение и отзывчивость.
Таким образом, правильная работа фазорегулятора является важным условием для эффективной и надежной работы двигателя К4М, а также для повышения его производительности, экономичности и экологических показателей.
