Проверка уровня масла в КПП Лада Ларгус

Вам потребуются: ключ-квадрат на 8 мм, шприц для заправки агрегатов трансмиссии.

1 . Снимите центральный брызговик двигателя 2. Для проверки уровня и доливки масла выверните пробку наливного отверстия, подставив емкость на случай вытекания масла.

Пробка уплотнена резиновой шайбой. Если шайба сильно обжата, обязательно замените ее.

3. Проверьте уровень масла.

4. …он должен быть у нижней кромки наливного отверстия или находиться чуть ниже (можно достать до поверхности масла пальцем или отверткой).

5. При необходимости долейте масло шприцем до момента появления его из наливного отверстия.

Запрещается заливать масло через отверстие сапуна коробки передач.

6. Заверните пробку наливного отверстия.

Замена деталей сцепления без снятия КПП (диски, подшипник, вилка)

Стантартная работа по замене сцепления, а также прочая информация показаны здесь.

При замене деталей сцепления можно полностью не снимать КПП (так как для этого нужно снимать подрамник, что весьма трудоёмко), а лишь отодвинуть её от двигателя на необходимое расстояние.

Отсоединяем клемму от «минуса» аккумулятора.

Снимаем привод левого колеса (см. тут).

Отворачиваем болт крепления левого кронштейна подрамника к кузову и ослабляем затяжку гайки крепления кронштейна к рычагу подвески (см. тут).

Отсоединяем трос сцепления от вилки сцепления и кронштейна на КПП (см. тут).

Отсоединяем тягу управления КПП от переключателя на КПП (см. тут).

Снимаем датчик скорости.

Снимаем датчик положения коленвала.

Отсоединяем разъём проводки от выключателя света заднего хода.

Отсоединяем разъём проводки ЭСУД от колодки проводов управляющего датчика концентрации кислорода.

Снимаем колодку датчика с держателя на КПП и вынимаем жгут проводки из держателя.

Разжимаем держатель на картере КПП и вынимаем из него жгут проводки. Отворачиваем четыре болта крепления поддона картера двигателя к КПП (см. тут).

Подставляем регулируемые упоры под двигатель и КПП. Снимаем заднюю и левую опоры силового агрегата (см. тут и тут).

Отсоединяем провода “массы” от КПП, отворачиваем болты и гайки крепления КПП к блоку цилиндров (см. тут).

Придерживая корпус внутреннего шарнира привода правого колеса.

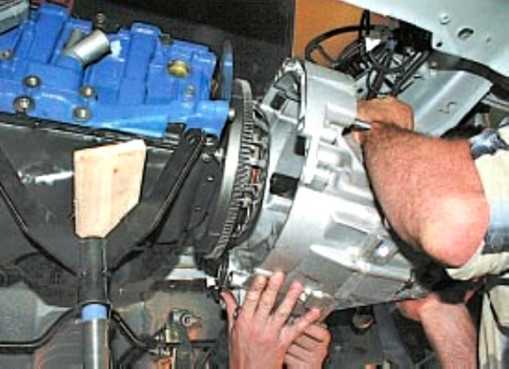

. отводим КПП от двигателя, выводя первичный вал из ступицы ведомого диска сцепления.

При этом шлицевой вал полуосевой шестерни дифференциала выйдет из наконечника корпуса внутреннего шарнира привода правого колеса.

Отводим КПП от двигателя на нужное расстояние и опираем левую часть коробки на подрамник.

При снятии и установке коробки передач нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины, чтобы не повредить их.

Для замены подшипника выключения сцепления сдвигаем его по направляющей втулке к концу первичного вала коробки передач, выводя лапки вилки выключения сцепления из зацепления с муфтой подшипника.

Снимаем подшипник (для наглядности показано на снятой коробке передач).

Снимаем вилку с шаровой опоры и выводим конец вилки из грязезащитного чехла.

Перед установкой подшипника наносим пластичную смазку на поверхность направляющей втулки, лапки вилки выключения сцепления, а также на шаровую опору вилки. Порванный резиновый чехол вилки выключения сцепления заменяем новым.

Устанавливаем подшипник выключения сцепления в обратной последова тельности.

При установке подшипника лапки 2 вилки должны войти в пластмассовые крючки 1 муфты подшипника.

Далее, операции по замене дисков сцепления аналогичны их замене при снятой КПП (см. здесь)

Признаки неисправности сцепления

Сцепление ломается не каждый день. Бывает так, что и не сразу сообразишь, что на Ларгус сцепление выходит из строя. Понять это просто по таким признакам:

• При нажатии на педаль сцепления или в нейтральном положении ручки КПП и отпущенной педали слышен посторонний шум — скрежет, писк, вой или тарахтение
• Некоторые передачи включаются с трудом или не включаются вовсе
• Сцепление не полностью отключается при нажатой педали, сцепление ведет
• Сцепление буксует, оно не полностью включается при отпущенной педали и включенной передаче

Если сцепление берет в самом начале или конце хода педали, то, возможно, нужна регулировка свободного хода педали сцепления. Сделать это сможет наш мастер. Также он осмотрит сцепление и обязательно сообщит Вам, если нужна его замена.

Чаще всего из-за плохой смазки пропадает выжимной подшипник. Бывает, что ослабляются и проседают лепестки диафрагменной пружины или в месте их контакта с подшипником образуется критический износ. Со временем может ослабляться крепление демпферных пружин или фрикционных накладок ведомого диска.

Если фрикционные накладки на диске изношены, на них видны трещины, расслоения, то диск необходимо заменить.

Пошаговая инструкция

Замена масла в коробке выполняются на хорошо прогретом автомобиле.

Важно! Температура трансмиссионной жидкости в коробке лада Ларгус должна составлять 60 градусов.

1. Для доступа и удобства загоняем автомобиль на эстакаду или смотровую яму.
2. Затягиваем стояночный тормоз.
3. Включаем передачу.
4. Спускаемся в смотровую яму и снимаем защиту двигателя. Шесть болтов на 10 мм.
5. Откручиваем пластмассовую заливную пробку руками. При помощи специального четырехгранного ключа выворачиваем сливную пробку.
6. Сливаем масло в подготовленную тару. Если утечек не было, получаем примерно 2,5-2,8 литра отработки. Полный объем 3.1 литра слить не удается из-за конструктивных особенностей верхнего ряда шестерней.
7. Уплотнительную шайбу меняем на новую медную или алюминиевую.
8. Протираем ветошью сливную горловину и заворачиваем чистую заглушку обратно. Затягиваем усилием 30 Hm. Используем динамометрический ключ. Если ключа нет, затягиваем воротком достаточно сильно, чтобы избежать возможных масляных утечек. Но не чересчур, чтобы не испортить грани и не сорвать резьбу.
9. При помощи шприца заливаем новую трансмиссионную жидкость через заливное отверстие. Если шприца нет, берем шланг с наружным диаметром не больше 16 мм и воронку. Открываем капот автомобиля и, через верх, вставляем шланг в заливную горловину.
10. Наполняем маслом до момента, пока смазка не потечет из этого же отверстия. Заливное отверстие является одновременно и контрольным. Нижний уровень, которого является нормой. Перед тем как закрутить заливную заглушку, осматриваем уплотнительную резинку на предмет целостности.
11. В случае необходимости, чтобы исключить подтеки, меняем резинку или пробку в сборе на новую. Заводим автомобиль на несколько минут. После осматриваем КПП на предмет протечек масла.
12. Устанавливаем защиту двигателя обратно.
13. Для выполнения работ по замене смазки КПП автомобиля Лада Ларгус, можно обратиться к профессионалам или произвести работы самостоятельно.

Стоит ли вообще менять масло в механических коробках передач — видео

Снятие и установка КПП JH3 автомобиля Лада Ларгус

Коробку передач снимаем для ремонта, для демонтажа двигателя.

Подготавливаем автомобиль для снятия КПП.

Устанавливаем автомобиль на подъемник. Отключаем минусовой провод аккумулятора (рис. 1). Сливаем масло с коробки передач.

Перед тем как подымать автомобиль на подъемнике откручиваем гайки ступиц колес головкой на 30 с обоих сторон (рис. 2)

После этого поднимаем автомобиль на высоту удобную для выполнения работы.

Головкой на 16 откручиваем гайку крепления клемного зажима шаровой опоры (рис. 3) (смотрим статью — «Снятие рычага передней подвески»)

Отводим поворотный рычаг в сторону (рис. 4) и вынимаем из поворотного кулака привод колеса.

Проделываем эту операцию с двух сторон.

Снимаем защитные щитки с двух сторон (рис. 5)

Откручиваем верхнюю гайку крепления кронштейна поперечины к кузову (рис. 6). Эту операцию проводим тоже с обоих сторон.

С правой стороны вынимаем привод колеса из коробки передач.

Затем снимаем защиту двигателя (рис. 7)

Откручиваем пыльники снизу бампера (рис.

Откручиваем три самореза нижнего крепления бампера (рис. 9)

Источники

• http://www.autosecret.net/kppsceplenie/1546-zamenamaslakpp
• http://carfrance.ru/zamena-masla-v-kpp-lada-largus-svoimi-rukami/
• http://autoruk.ru/lada-largus/transmissiia-lada-largus/kak-sniat-kpp-jh3-avtomobilia-lada-largus

Замена масла в КПП Лада Ларгус

Вам потребуются: ключ-квадрат на 8 мм, шприц для заправки агрегатов трансмиссии.

1. Для замены масла в коробке передач ослабьте затяжку пробки сливного отверстия

2. …выверните пробку и слейте масло в заранее подготовленную емкость.

Пробка уплотнена медной шайбой. Если шайба сильно обжата, обязательно замените ее.

При отсутствии четырехгранного ключа для выворачивания пробки сливного отверстия можно обточить болт М10.

3. Выверните пробку.4. Залейте масло в коробку передач.

Выполняемые работы аналогичны описанным выше операциям по проверке уровня и доливке масла.

Замена масла в коробке передач Лада Ларгус, по мнению завода-изготовителя, не должна проводиться до момента исчерпания ресурса. Но многие автолюбители проделывают эту операцию с тем, чтобы заменить масляную жидкость на другой вязкости или при ремонте КПП.

Что использовалось при демонтаже КПП Дэу Нексия?

1. Набор ключей рожковых и рожковых
2. Набор головок с трещоткой, удлинителями и карданом
3. Набор отверток
4. Шестигранный набор
5. Молоток
6. Экстрактор шаровых шарниров
7. Емкость для слива трансмиссионного масла
8. Тряпки
9. Нагрузочные проушины для натяжения двигателя и коробки передач
10. ВД-40

При сборке коробки передач Дэу Нексия может потребоваться прокладка масляного поддона коробки передач. Также нужно новое масло для коробки передач.

Дополнительная информация

Эта работа сопряжена со многими трудностями. Даже у опытного мастера на разборку коробки передач Daewoo Nexia уходит 6-8 часов. Работая с партнером, время демонтажа можно сократить вдвое.

При установке редуктора на место шлицевую поверхность первичного вала необходимо обработать густой смазкой. Не забудьте прокачать гидравлику сцепления перед тест-драйвом.

Снятие коробки передач JR5

После покупки книга будет храниться в Вашем личном кабинете, откуда Вы сможете скачать ее в любое время и на любое устройство. Пароль еще. Проверка состояния и замена ремня приводагазораспределительного механизма двигателя 1,6 8V.

Проверка уровня и доливка охлаждающей жидкости двигателя 1,6 8V. Замена охлаждающей жидкости двигателя 1,6 8V.

Проверка уровня масла в двигателе 1,6 16V. Замена масла и масляного фильтра двигателя. Замена свечей зажигания двигателя 1,6 16V.

Замена сменного элемента воздушного фильтра двигателя 1,6 16V. Замена ремня привода вспомогательных агрегатов двигателя 1,6 16V. Проверка состояния и замена ремня приводагазораспределительного механизма двигателя 1,6 16V. Проверка уровня и доливка охлаждающей жидкости двигателя 1,6 16V. КПП и сцепление работают в паре, и проявление неисправности сцепления и коробки передач часто снятие кпп лада ларгус похожи.

КПП, сцепление, приводы колес Лада Ларгус (трансмиссия)

Типичные проявления и причины поломок КПП:. Предварительную причину поломки Вам сможет сказать только мастер после осмотра и диагностики автомобиля. После демонтажа и разборки КПП мы сможем точно определить неисправность и устранить снятие кпп лада ларгус.

Отвернуть три болта 1, рисунокверхнего крепления коробки 2 передач к двигателю головка «на 13», удлинитель. Отвернуть четыре болта 1, рисунокснятие кпп лада ларгус крепления 2 коробки передач к двигателю головка «на 13», удлинитель, вороток трещоточный. Отвернуть две гайки 3, рисунокшпилек крепления коробки передач к двигателю головка «на 13», удлинитель, вороток трещоточный.

Отсоединить коробку передач от двигателя, опустить опорную часть гидравлической трансмиссионной стойки с коробкой передач и вывести трансмиссионную стойку из-под автомобиля.

При снятии и установке коробки передач нельзя опирать конец первичного вала на лепестки нажимной пружины сцепления для исключения их деформации или поломки. Снять защиту картера двигателя. Разъединить разъемы кислородных датчиков. Отвернуть две гайки 1, рисунокшпилек снятие кпп лада ларгус каталитического нейтрализатора к выпускному коллектору 3, снять пружины 2 головка сменная 10, удлинитель, вороток.

Рисунок — Снятие каталитиче ского нейтрализатора на автомоби ле с снятие кпп лада ларгус К7М:. Разъединить разъем нижнего кислородного датчика. Отвернуть две гайки 1, рисунокшпилек крепления каталитического нейтрализатора к выпускному коллектору, снять пружины головка сменная 10, удлинитель, вороток.

Рисунок — Снятие каталитического нейтрализатора на автомобиле с двигателем К4М:. Войти Зарегистрироваться. Инженеры наркоманы кто проектировал эту дич.

KitFlint Лада Ларгус. В закладки.

У меня сальник коленвала течет, такую же процедуру придется проделывать. Wik Лада Ларгус. Колодки стоковые не стираются. Они сжирают сам диск тормозной. Makc Лада Ларгус.

Как распознать неисправность?

Проблемы с МКПП автомобиля Reno Logan проявляют себя следующим образом:

• Возникают посторонние шумы в «коробке», которые исчезают частично или уходят полностью после срабатывания педали сцепления. Часто такие звуки напоминают вой.
• Приходится прикладывать больше усилия для переключения передач.
• Установленная скорость (одна или несколько) «выбивает» после включения или во время движения.
• Появляется подозрительный скрежет (металлический звук) от коробки.
• Перевести ручку КПП в требуемую позицию невозможно (передача не включается).

В каждом из перечисленных случаев часто не обойтись без ремонта «коробки» Рено Логан. Кроме того, снятие МКПП может потребоваться при замене заднего уплотнения коленвала, для установки нового маховика или узла сцепления.

Как снять и установить АКПП

Снятие и установка АКПП – дело сложное

Существует много нюансов, на которые нужно обращать внимание, если вы впервые извлекаете автомат с машины. Поэтому, если у вас нет рядом друга опытного механика, а сами вы слабы и мало что знаете об устройстве коробок передач, то лучше отдать автомат на ремонт в сервис-центр

Ну а для тех, кто знаком с конструкцией АКПП, инструкция данная ниже, будет хорошим подспорьем в работе. Перед тем, как снимать автомат, проведите компьютерное диагностирование. Возможно вам не понадобится полностью снимать автомат, а только удалить старый гидроблок и поставить новый, или заменить на нем соленоиды.

Снятие и установка АКПП: основные этапы

За повышенный комфорт езды владельцам автомобилей с автоматической коробкой передач приходится «платить» не особо высокой надёжностью трансмиссии. Безусловно, современные АКПП стали намного надёжнее своих предшественниц, однако даже они не могут сравниться в этом плане с механикой. Несмотря на сложность ремонта, многие владельцы автомата предпочитают чинить его лично, просто игнорируя обращение к профессионалам. Если конкретно вы приняли решение примкнуть к числу таких автомобилистов, настоятельно рекомендуем ознакомиться с приведённой сегодня статьёй. Прочитав представленный ниже материал, каждый желающий сможет понять базис ремонта коробки «автомат», а именно – процедуру снятия и установки АКПП на транспортное средство.

Особенности замены сцепления Лада Ларгус

На Лада Ларгус устанавливается два типа механических коробок переключения передач. На 5-ти местной пассажирской модификации с 8-ми клапанным двигателем используется коробка JH3 с тросиковым приводом. На остальных модификациях установлена коробка передач JР5 с гидравлическим приводом сцепления.

Коробки передач отличаются только принципом привода. Вся механическая часть полностью идентична. Соответственно, JH3 комплектуется обычным выжимным подшипником, а JР5 — подшипником, совмещенным с гидроцилиндром.

При ремонте сцепления мы настойчиво рекомендуем менять полностью весь комплект деталей: выжимной подшипник, корзину сцепления с нажимным диском и лепестковой пружиной, ведомый диск с фрикционными накладками и демпферными пружинами. Наши мастера обязательно проверят состояние нажимной вилки. Если она изношена — ее также лучше заменить.

После демонтажа коробки передач мы обязательно проводим осмотр картера. Если обнаруживаются признаки течи масла из-под сальников первичного вала КПП или коленвала — их обязательно нужно заменить. Они стоят копейки по сравнению со стоимостью работ по демонтажу и монтажу коробки передач.

Опытные мастера нашего технического центра специализируются на замене сцепления Лада Ларгус. Работа проводится в полном соответствии с нормативами завода-производителя. Она занимает около 4 часов рабочего времени. Вы сможете подождать это время в удобной комнате отдыха или заняться своими делами. Все работы будут выполнены профессионально, качественно и точно в срок.

ЧТО ТАКОЕ ХОРОШО?

У штатной коробки шестнадцатиклапанника есть и плюсы, и минусы. Среди достоинств — способность обеспечить динамичный разгон и отменную эластичность. Автомобиль с полной массой под две тонны и вооруженный лишь 105-сильным мотором уверенно держится в потоке, а на пятой передаче весело подхватывает уже с 50 км/ч — часто переключаться нет нужды. На дальних перегонах порой по несколько часов едешь на пятой как на автомате. Удобно, но за это приходится расплачиваться повышенными шумом и расходом топлива — причем уже тогда, когда стрелка спидометра еще даже не дошла до сотни. Поэтому мы вместе со специалистами нашего техцентра решили поэкспериментировать с разными передаточными отношениями. Ведь конструкция трансмиссии «Ларгуса» позволяет менять шестерни пятой передачи, не разбирая целиком коробку и даже не снимая агрегат с автомобиля. Кстати, аналогично могут настроить под себя высшую передачу и владельцы моделей «Рено» (например, «Логана» или «Сандеро»), а также «Ниссана-Алмера».

В продаже есть разные комплекты шестерен, каждый из которых обойдется примерно в 3000 рублей. Еще столько же мастера возьмут за замену. Прелесть еще и в том, что надолго расставаться с машиной не придется: грамотный ремонтник управится за пару часов. Попробуем!

Характеристики КПП в разных модификациях Лады Ларгус

Указанные выше модели коробок скоростей имеют различные модификации, предназначенные для установки на определенные машины. Например, КПП JR5 517 устанавливается на авто в кузове фургон с двигателями К4М и К7М. Модель JR5 549 сочетается с двигателем К4М как в пятиместном, так и в семиместном фургоне. Коробка передач JR5 551 работает с восьмиклапанным двигателем на универсале, а модификация JH3 540, как правило, устанавливается в пятиместном Ларгусе с восьмиклапанным двигателем.

Обе модели коробки переключения передач представляют собой корпус из алюминиевого сплава, в который вмонтированы:

• дифференциал;
• шестерня главной передачи;
• картер сцепления.

Внутри корпуса КПП Лады Ларгус располагаются первичный вал с набором ведущих шестерен и расположенный рядом с ним вторичный вал с ведомыми шестернями. Для согласованной работы первичного и вторичного вала на них устанавливаются синхронизационные кольца. Отличие вариаций коробок скоростей заключается в передаточных числах между первичным и вторичным валами. Разница между моделями JH3 и JR5 состоит в конструкции управления сцеплением и переключением передач.

В модели JR5 передача усилия на выжимной подшипник осуществляется гидравлической системой, в которую входят главный и рабочий цилиндры. Управление коробкой скоростей производится двумя тросиками, связанными с ручкой переключения передач. При этом тросики не взаимозаменяемы, каждый из них имеет свое функциональное назначение.

Прежде чем определиться с приобретением КПП, необходимо оценить особенности автомата и механики. Машина с АКПП имеет ряд преимуществ перед механической коробкой передач, однако у нее есть и неоспоримые недостатки.

Достоинства и недостатки АКПП Лады Ларгус

Достоинства	Недостатки
Отличная управляемость	Дорогой ремонт
Хорошая динамика разгона	Частые сбои в работе
Несколько режимов переключения скоростей	Высокая стоимость
Удобство управления автомобилем в городских условиях	Невозможность завести машину при низком заряде аккумулятора (с толкача)

Снятие коробки передач ВАЗ 2109

Первым делом, необходимо снять брызговик и защиту картера двигателя (если установлена).

слить масло с коробки, сорвать гайки приводов и колеса. Если снятие происходит на яме, необходимо поддомкратить и вывесить переднюю часть автомобиля на «козелках» или других надежных подставках. Обязательно нужно отключить клеммы аккумулятора. Следующий порядок таков:

— снимаем трос сцепления

отключаем трос спидометра;

— на поднятом автомобиле, откручиваем шаровые опоры (рекомендуется открутить два болта крепления шаровой к «кулаку»);

— срываем и снимаем левую продольную растяжку;

— с помощью помощника, выдернуть привода из коробки — один натягивает монтировкой внутреннюю гранату

(для предотвращения разбора привода в другом месте), второй резко дергает за колесо, выдергивая привод из коробки (после снятия одного привода, во избежание проворота и рассыпания дифференциала, необходимо вставить в коробку специальный стопор или старую гранату);

— открутив центральные гайки приводов, снять их;

— снять стартер ,

отключить массовый провод

и разъем датчика включения задней скорости

от коробки, защитный кожух маховика снизу

и отсоединить кулису переключения передач (предварительно наметив положение);

— затем поочередно открутить четыре точки крепления коробки передач к двигателю;

— обязательно необходимо зафиксировать двигатель, подперев его через гидравлический домкрат снизу, или вывесив, оперев на стаканы лонжерона;

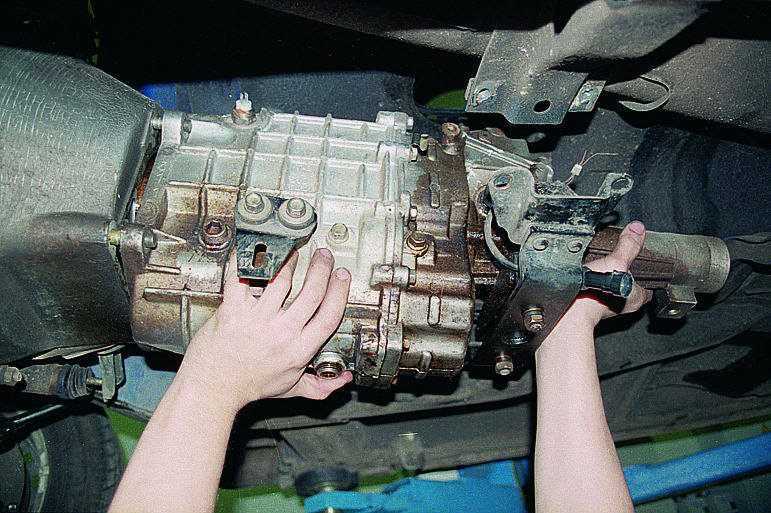

— придерживая коробку, открутить и снять все опоры («подушки») крепления КПП к кузову;

— вдвоем с помощником, слегка пошатывая, попробовать отвести коробку в сторону от двигателя, ей необходимо около10 см для того, чтобы первичный вал вышел из диска и корзины сцепления;

— при снятии следует соблюдать осторожность, и не повредить первичным валом лепестки корзины сцепления

Как снять коробку передач Daewoo Nexia

Отсоедините разъемы выключателей фонарей заднего хода и датчика скорости автомобиля.

Затем снимаем привод с механизма переключения передач.

Снимите передний привод.

Слейте масло из коробки передач.

Откручиваем два винта, которые держат трубку охлаждающей жидкости и немного опускаем трубку.

для этого вам понадобится ключ на 10,

Затем с помощью ключа на 19 откручиваем верхний болт крепления коробки передач и кронштейна рабочего цилиндра сцепления к блоку цилиндров.

Ключом на 19 препятствуем проворачиванию винта, а вторым ключом откручиваем гайку на винте, который крепит опору рабочего цилиндра сцепления к коробке передач.

Ключом на 19 откручиваем два верхних винта крепления коробки передач к блоку двигателя.

После заднего верхнего болта снимаем кронштейн, удерживающий жгут проводов.

Теперь устанавливаем регулируемый упор под двигатель.

Далее выпрямите края стопорной пластины.

Далее подводим ключ на 17 и откручиваем три болта, которые держат опору коробки передач.

Снимаем винт, который крепит опору к задней опоре.

И откручиваем три винта от левого кронштейна к редуктору и два винта от кронштейна к кронштейну.

Далее при помощи ключа на 19 откручиваем два передних болта крепления коробки передач к блоку цилиндров.

И ключом на 17 откручиваем два передних и один нижний болт крепления коробки передач к масляному поддону двигателя.

Видео:Снятие коробки передач Деу Нексия / Removing the transmission Daewoo NexiaСкачать

ЗАМЕНА ТРОСОВ ПРИВОДА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

ЗАМЕНА ТРОСОВ ПРИВОДА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

Вам потребуются: торцовая головка «на 12», удлинитель, вороток, отвертка с плоским лезвием, пассатижи.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Выньте шплинты крепления тросов переключения и выбора передач из отверстий пальцев рычагов механизма переключения передач…

4. …снимите плоские шайбы…

5. …и отсоедините тросы от рычагов.

6. Поддев отверткой, отогните усики фиксатора крепления оболочки троса к кронштейну на коробке передач…

7. …выведите трос из прорези в кронштейне…

8. …и снимите фиксатор с наконечника троса.

9. Аналогично отсоедините от кронштейна на коробке передач второй трос.

Осмотрите фиксаторы наконечников тросов. Деформированные или поврежденные фиксаторы замените.

11. Выньте пружинный шплинт крепления наконечника троса выбора передач к пальцу рычага выбора передач…

12. …и отсоедините трос от рычага.

13. Разжав концы фиксатора наконечника троса переключения передач, снимите фиксатор…

14. …и отсоедините наконечник троса от сухаря рычага переключения передач.

Измерьте расстояние А между свободными концами фиксатора. Если оно больше 9,0 мм . , перед установкой фиксатора подожмите его концы до 5–8 мм., иначе наконечник троса будет ненадежно зафиксирован.

15. Выверните два болта крепления кронштейна, фиксирующего оболочки тросов в кулисе рычага переключения передач…

16. …снимите кронштейн…

17. …и извлеките оболочки тросов из гнезд кулисы.

18. Выверните два болта крепления уплотнителя тросов к панели щита передка кузова (второй болт на фото не виден, он находится справа от тросов), сдвиньте его вдоль тросов и выньте тросы в салон автомобиля вместе с уплотнителем.

19. Установите все снятые детали в порядке, обратном снятию.

Особенности замены сцепления Лада Ларгус

На Лада Ларгус устанавливается два типа механических коробок переключения передач. На 5-ти местной пассажирской модификации с 8-ми клапанным двигателем используется коробка JH3 с тросиковым приводом. На остальных модификациях установлена коробка передач JР5 с гидравлическим приводом сцепления.

Коробки передач отличаются только принципом привода. Вся механическая часть полностью идентична. Соответственно, JH3 комплектуется обычным выжимным подшипником, а JР5 – подшипником, совмещенным с гидроцилиндром.

При ремонте сцепления мы настойчиво рекомендуем менять полностью весь комплект деталей: выжимной подшипник, корзину сцепления с нажимным диском и лепестковой пружиной, ведомый диск с фрикционными накладками и демпферными пружинами. Наши мастера обязательно проверят состояние нажимной вилки. Если она изношена – ее также лучше заменить.

После демонтажа коробки передач мы обязательно проводим осмотр картера. Если обнаруживаются признаки течи масла из-под сальников первичного вала КПП или коленвала – их обязательно нужно заменить. Они стоят копейки по сравнению со стоимостью работ по демонтажу и монтажу коробки передач.

Опытные мастера нашего технического центра специализируются на замене сцепления Лада Ларгус. Работа проводится в полном соответствии с нормативами завода-производителя. Она занимает около 4 часов рабочего времени. Вы сможете подождать это время в удобной комнате отдыха или заняться своими делами. Все работы будут выполнены профессионально, качественно и точно в срок.
