Снятие замка правой задней двери

Когда водитель смог попасть внутрь, необходимо открыть замок. Если не удалось сделать это стандартным способом, необходимо демонтировать дверную доску. Для этого потребуется набор отверток, торцевой ключ №10, 8, пассатижи. Алгоритм:

Снимите заглушки, чтобы открутить крепления рукоятки.
Ослабьте болты гаечным ключом.
Ослабьте винты, удерживающие хомут ограничителя.
Снимите кронштейн ограничителя.
Снимите внутренний разъем ручки.
Освободите верхний ряд зажимов, удерживающих обивку.
Отключите функции переключателя.
Снимите стопорный штифт ленты.
Ослабьте крепления переключателя блокировки с помощью 8.
Ослабьте нижний ряд клипсами. Снимите панель.

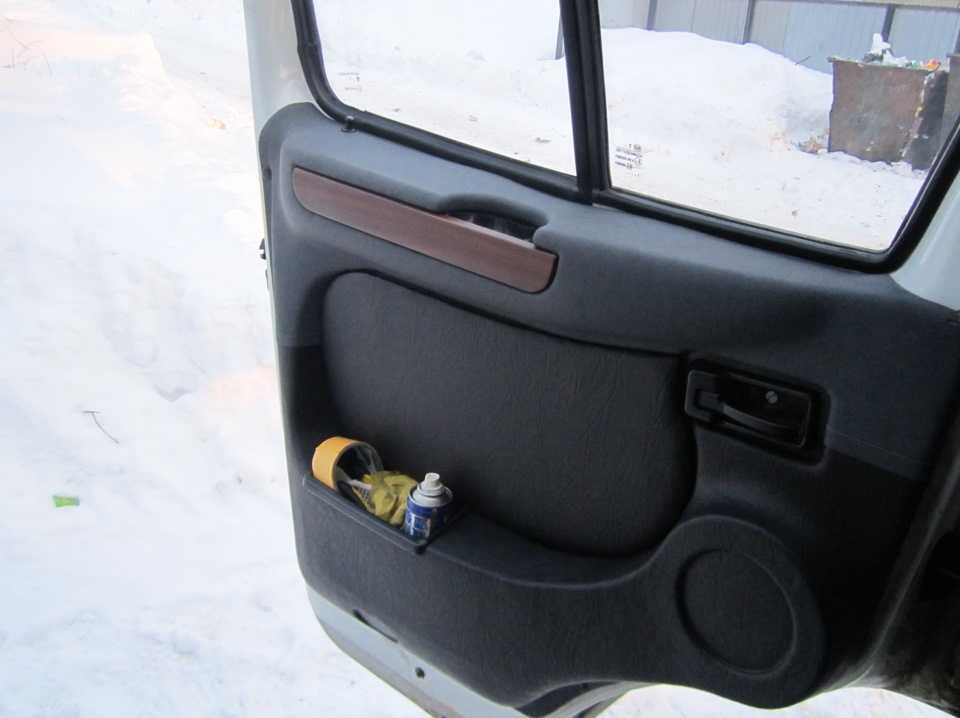

Как снять обшивку

Чтобы снять обшивку:

Тонкой отверткой подденьте 2 заглушки на ручке.
Торцевой головкой или торцевым ключом на 10 откручиваем 2 болта и снимаем ручку.
Откручиваем винт, которым розетка крепится к рукоятке блокировки.
Потяните ручку на себя, когда вынимаете розетку.
После нажатия на резиновую втулку ручки стеклоподъемника стопорный штифт выталкивается иглой и вынимается из отверстия.
Ручка с гнездом снимается.
Поддев отверткой, снимаем 8 пластиковых фиксаторов.

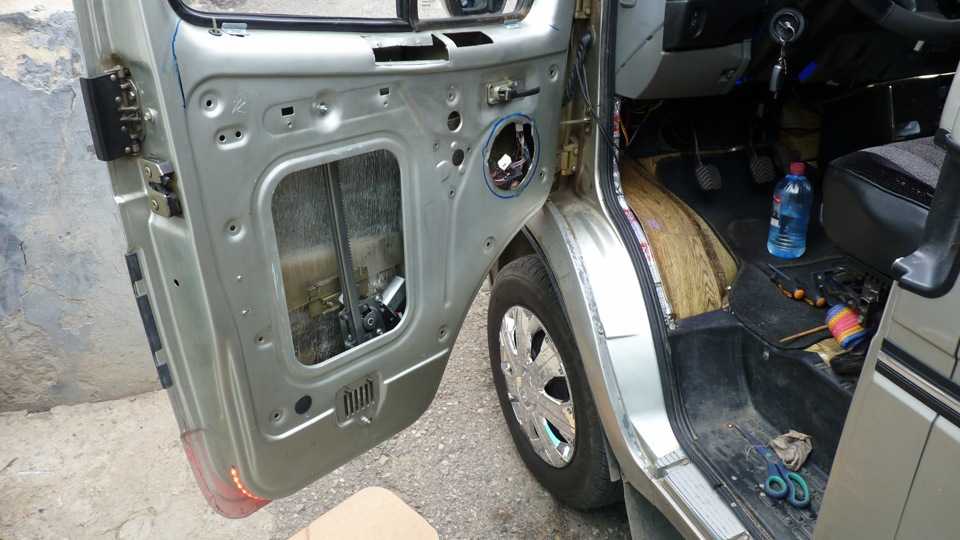

Обшивка двери снята.
Аккуратно снимите звукоизоляционную прокладку, которая приклеена к герметику.

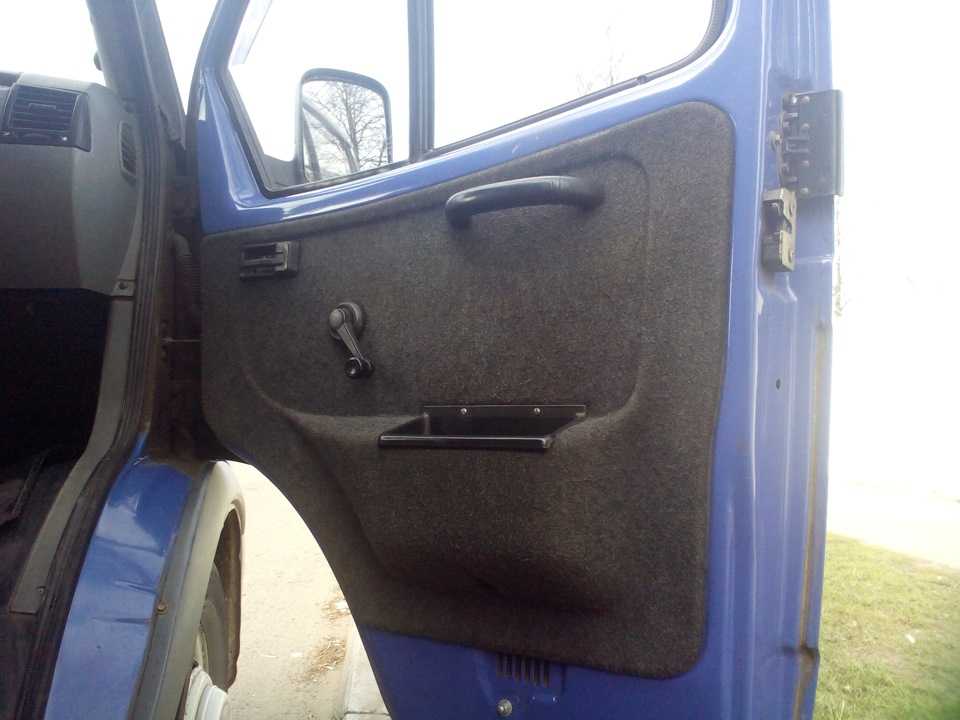

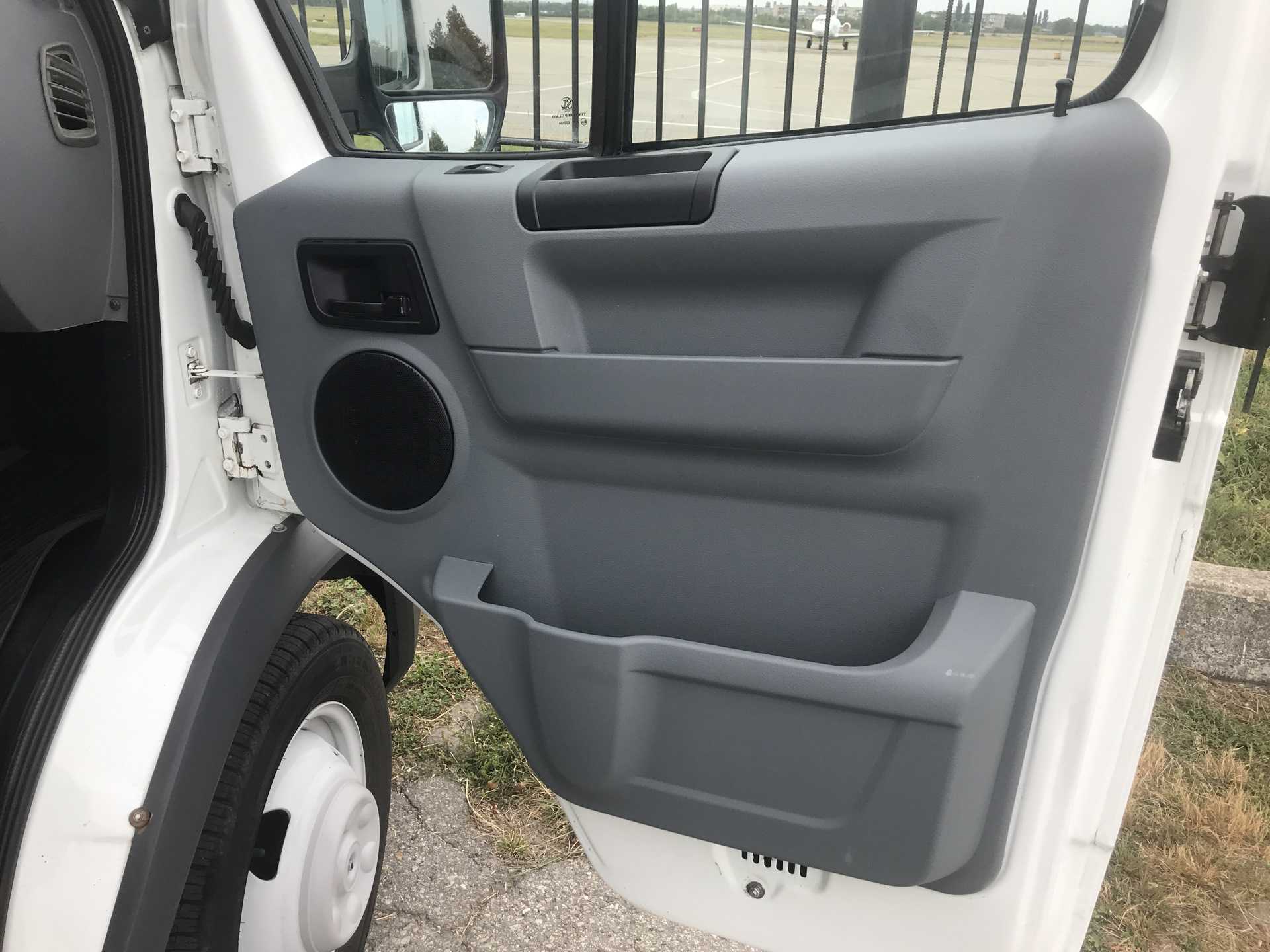

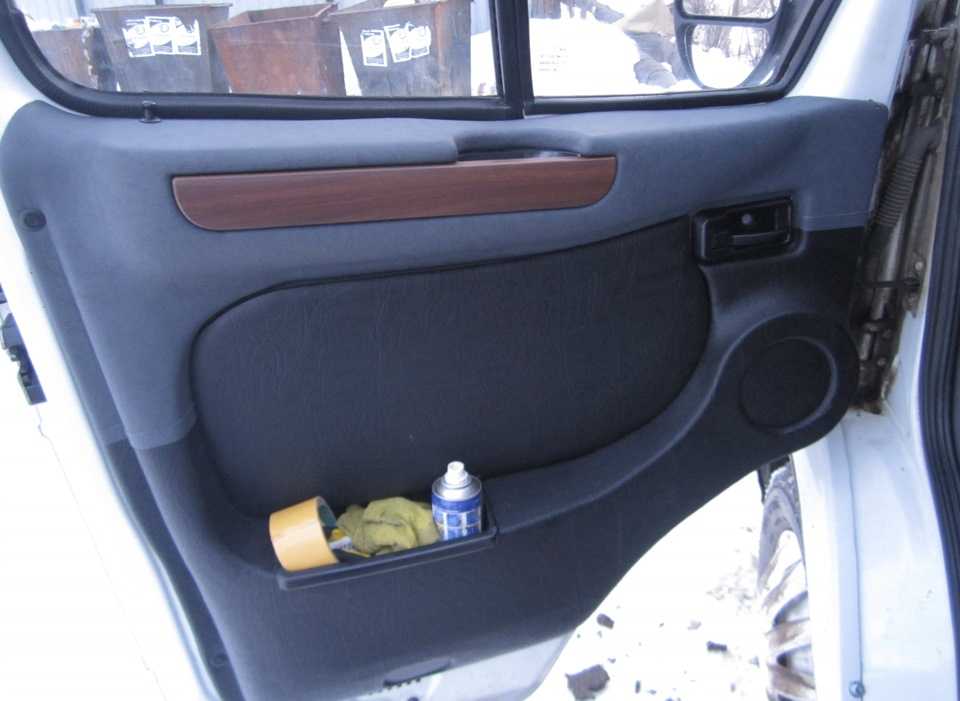

Вы можете заменить старую обшивку на такую же, как обивка дверей ГАЗели Next.

Регулировка

Регулировка двери ГАЗель:

Крепления ослабевают.
Подгоняя ролик к верхней опоре, устанавливают правильное положение зазора.
Вам потребуется отрегулировать кронштейн каретки центральной направляющей, пока все промежутки не станут параллельными. Для этого снимите крышку и ослабьте крепление каретки. Поднимите край двери до параллельности отверстий, затяните крепления.
Задний край регулируется болтом.
Шип не должен входить в гнездо на всю глубину. Если это так, поместите прокладку под контактный разъем на подставке.
Ослабьте болты на основании шипа на стойке, чтобы их можно было сдвинуть с усилием. Гнезда находятся в правильных местах, их следует закрепить. При подходе к подставке центры шипов должны быть выше центра гнезд.
Нижняя направляющая ничего не должна касаться и царапать, а подшипник должен катиться по направляющей.

Эта регулировка может быть затруднена, если не удается установить ровные отверстия.

Съем и установка боковой двери

Имея под рукой необходимый инвентарь, помощников и помещение для работы, съем конструкции происходит в несколько этапов:

Демонтаж средней направляющей – снимается облицовочная панель. Для этого потребуется ключом на 14 снять винты, затем удерживающие пластины.
Чтобы извлечь средний механизм, дверь удерживается на весу.
Шестигранником откручиваются верхние болты, которые соединяют створку с основной опорой.
Дверца немного опускается. Это позволяет вывести рычаг механизма, который расположен в нижней части.
Проводится съем полотна после откручивания и снятия трех винтов на рычажном крепеже.

Снятие обивки сдвижной двери

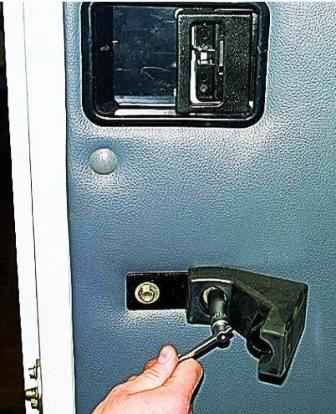

Головкой «на 12» отворачиваем два болта крепления упора двери.

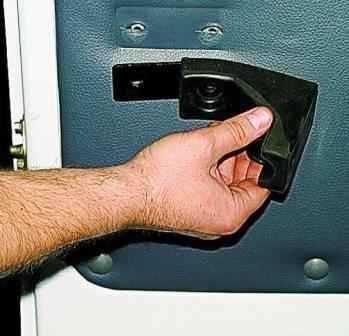

Снимаем упор.

Отверткой отворачиваем два винта крепления розетки внутренней ручки замка

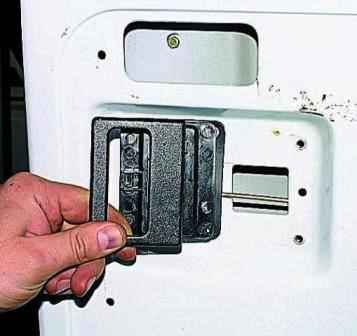

Снимаем розетку

Поддев тонкой отверткой, вынимаем 15 пластиковых грибков из фиксаторов обивки.

Шляпки грибков хрупкие, поэтому если вынуть грибки из фиксаторов не удается, откусываем шляпки фиксаторов бокорезами

Снимаем обивку вместе с фиксаторами.

Фиксаторы с откушенными шляпками вынимаем плоскогубцами.Осторожно, чтобы не порвать, снимаем с двери термошумоизоляционный слой

Устанавливаем обивку в обратной последовательности

Детали привода замка боковой двери: 1 — наружная ручка; 2 -тяга наружной ручки; 3 — запорный механизм; 4 — рычажный механизм; 5 — тяга внутренней ручки; 6 — промежуточная тяга блокировки; 7 — кнопка блокировки; 8 — промежуточный рычажный механизм блокировки; 9 — тяга блокировки; 10 — выключатель замка; 11 — внутренняя ручка

Снятие замка сдвижной двери

Снимаем обивку.

Во внутренней полости двери ключом «на 10» отворачиваем на 2–3 оборота стопорный болт выключателя замка.

Вынимаем выключатель с наружной стороны двери.

Отверткой «отщелкиваем» тягу внутренней ручки от замка.

Отверткой отворачиваем два винта крепления ручки.

Снимаем ручку вместе с тягой

Рукой отворачиваем кнопку блокировки замка

Отверткой отворачиваем два винта крепления механизма выключения замка с рычагами

Отодвигаем механизм влево к проему.

Отверткой «отщелкиваем» замок тяги и отсоединяем ее от рычага

Вынимаем механизм выключения с тягой блокировки.

Головкой «на 8» отворачиваем четыре болта крепления…

Снимаем наружную ручку замка

Отверткой отворачиваем два винта крепления запорного механизма замка

Снимаем запорный механизм.

Вынимаем замок из внутренней полости двери.

Отсоединяем от замка механизм ручки и тягу выключателя

Отмечаем положение фиксатора на кузове.

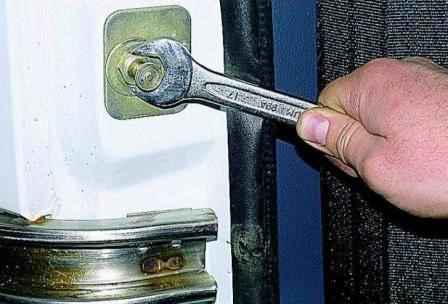

Отворачиваем фиксатор ключом «на 17».

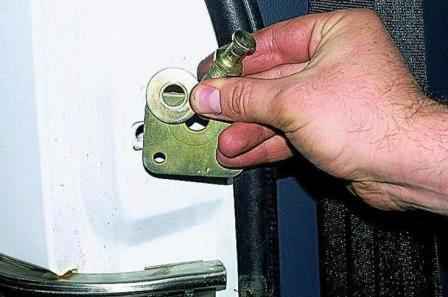

Снимаем фиксатор вместе с пластиной и шайбой.

Ключом «на 8» отворачиваем на двери по два болта крепления верхнего и нижнего направляющих шипов фиксатора

Снимаем шипы фиксатора

Тем же ключом отворачиваем по два болта крепления верхнего и нижнего корпусов фиксатора и снимаем их со стойки

Устанавливаем замок в обратной последовательности, смазав трущиеся соединения моторным маслом.

После установки проверяем работу замка и при необходимости регулируем его путем изменения длины тяг и перемещения фиксатора в пределах прорези.

Аналогично регулируем положение шипов и корпусов фиксаторов передней части двери.

Устройство и инструменты для работы

Регулировка передних дверей Газель показана после их установки. Чтобы выполнить все правильно, следует изучить принцип работы полотна. У большинства Газелей установлена сдвижная дверь, рассмотрим подробнее устройство конструкции:

створка открывается в сторону, параллельно кузову;
выезжать помогают специальные крепления;
за счет фиксаторов, подшипников и ходовой ленте движение происходит плавное;
во время закрывания полотно надежно фиксирует замыкающее устройство;
подвижные ручки позволяют открывать дверь изнутри или снаружи, если створка не закрыта на замок.

Для самостоятельного ремонта понадобится ключ №6, 14, 17.

Меры по предотвращению блокировки

Чтобы дверца могла закрываться правильно даже после длительной эксплуатации, важно вовремя проводить регулировку отдельных элементов и ухаживать за автомобилем. Основные правила и действия:

Открывать дверцу Газели следует аккуратно, исключить хлопанья.
Проводить смазочные действия, дополнительно применять антикоррозийное вещество.
Хорошо просушивать Газель после мойки в зимний период.
Регулировать дверцу, замок, ручку с помощью специальных болтов на стойке.
Периодически проверять работу привода.

Также стоит не забывать вовремя менять фурнитуру, которая износилась. Цена комплекта для сдвижного полотна составляет 1000 – 2000 рублей, в зависимости от производителя.
