Замена шаровой опоры ваз 2113, 2114, 2115

Особенности выбора нового элемента

Важным условием хорошего ресурса шаровой любого авто является не правильность его замены, а качество изготовления.

Сейчас на авторынке предлагается большое количество опор для всех моделей ВАЗ самых разнообразных производителей как именитых, так и малоизвестных.

Естественно, знаменитые компании, занимающиеся производством запчастей более предпочтительны, чем неизвестные. Самыми лучшими считаются отечественные производители, которые являются поставщиками запчастей на завод-изготовитель.

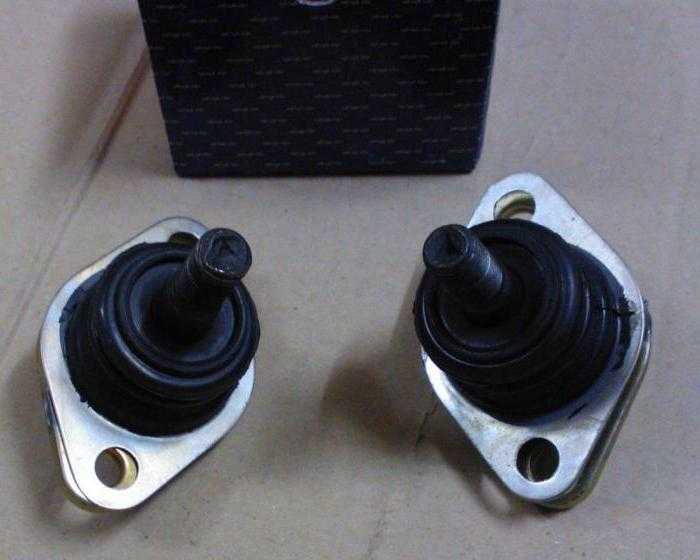

При выборе шаровой опоры важно ее хорошо осмотреть

В первую очередь следует обратить внимание на палец. Он должен быть серого цвета, указывающего на то, что он прошел процесс ковки, никакой краски на его поверхности быть не должно

Он должен ходить в корпусе со значительным усилием. Легкий его ход будет указывать на некачественную сборку.

Нужно обратить внимание на комплектность. Помимо самой опоры в комплект должны входить все крепежные элементы и пыльник

Меняем и устанавливаем шаровые опоры на Ниву Шевроле

Помимо двигателя в автомобиле присутствует большое количество дополнительных компонентов, которые очень сильно влияют на комфорт и качество передвижения. Для большинства легковых авто и внедорожников к таким компонентам можно отнести и подвеску автомобиля. Важным ее компонентом является шаровая опора. Многие слышали о такой детали, но на практике не сталкиваются до тех пор, пока не появляется необходимость ее замены. Где она расположена и какое предназначение выполняет более подробно будет рассмотрено в этой статье.

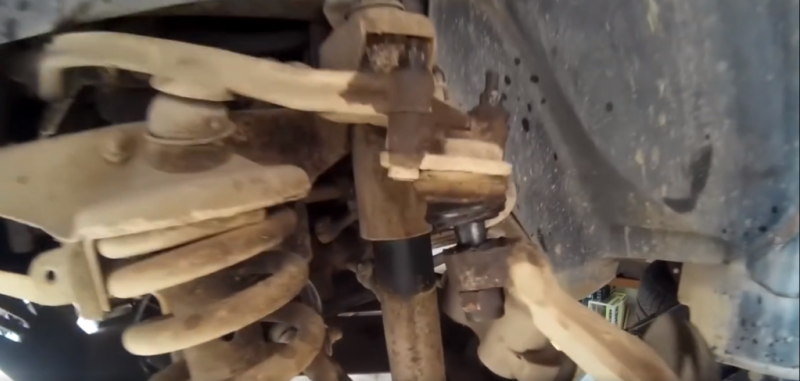

Шаровая опора Нива Шевроле установлена в передней части автомобиля и служит для того, чтобы обеспечивать взаимодействие управляющего рычага и колесной ступицы. Это нужно, чтобы передавать управляющий сигнал на колеса.

Деталь представляет собой самостоятельный элемент, который состоит из двух частей. Одна выполнена в виде пальца, на конец которой нанесена резьба. Другая – шарообразная, конец которой заключен в корпусе детали. Внутри она заполнена специальным смазывающим веществом на основе полимерных материалов.

Стальной палец может свободно перемещаться, чтобы обеспечивалась необходимая функциональность. Для обеспечения защиты от пыли в конструкции предусмотрен специальный резиновый пыльник. Это наиболее уязвимая деталь всей конструкции, которая со временем приходит в негодность.

В результате полимерная смазка насыщается пылью и грязью, происходит усиленное трение и в результате появляется стук в данном узле.

• 1 Признаки неисправности
• 2 Проверка изделия.

Признаки неисправности

Шаровая опора на Ниве практически полностью состоит из металла. Но при нарушении целостности резинового пыльника внутрь вместе с пылью может попадать и вода. Это возможно даже при наличии маленьких трещин. В результате во время движения появляются посторонние шумы и скрипы. Это одни из первых признаков скорого износа шаровой опоры, по которым можно определить необходимость замены.

Новые шаровые опоры на Ниву Шевроле устанавливаются довольно просто, условно процедура может быть сделана в любом гараже на стандартном оборудовании. Единственной проблемой может стать необходимость специального инструмента – съемного ключа для шаровых опор.

https://www.youtube.com/watch?v=HXvZSrYsfDY

Съемник может отличаться по внешнему виду, но принцип его действия одинаков во всех случаях. Работа производится в определенном порядке:

1. Автомобиль приподнимается при помощи домкрата или специального автоподъёмника.
2. Снимается переднее колесо
3. При помощи ключа на 22 отвинчивается крепежная гайка шарового пальца.
4. Под нижний рычаг устанавливается упор, затем при помощи ключа на 13 производиться откручивание гаек с корпуса детали.
5. Демонтируются болты из посадочных отверстий, затем поворотный кулак вместе с опорой рычага отводиться в сторону.
6. После этого понадобиться специальный съемник. Он устанавливается на шаровую, затем при помощи него палец впрессовывается из поворотного кулака.
7. После этого кулак отводиться в сторону, а шарнир выводиться из ступицы.

Если съемника нет в наличии, то не обязательно откладывать ремонт, можно вполне обойтись подручными средствами. Этого понадобиться монтировка и немного терпения, чтобы выбить палец из посадочного места.

После выполнения данных действий шаровая опора меняется на новую. Затем необходимо выполнить все действия в обратном порядке, чтобы установить детали на место и собрать автомобиль

При этом важно помнить, что замену шаровых необходимо производить одновременно с двух сторон. Они имеют одинаковый ресурс, и если одна из них вышла из строя, то у другой скорее всего тоже будет поврежден пыльник и будут сильные следы износа

Проверка изделия

Перед тем, как поменять шаровые опоры на Ниву Шевроле необходимо осмотреть их внешний вид на наличие повреждений. Обычно такая оценка производиться специалистами на СТО. Но и это не всегда может гарантировать хороший результат, кроме этого такой способ довольно дорогостоящий

При самостоятельном осмотре необходимо прежде всего обращать внимание на основные признаки неисправностей:

• Большой люфт на разрыв
• Повреждение поверхности пыльника

Если только пыльник вышел из строя, и выработка не настолько сильная, чтобы появился люфт, то можно обойтись лишь его заменой. Если проблема более серьезная, то перед владельцем встает вопрос выбора качественной и недорогой детали. Наиболее распространенные варианты на рынке – продукция фирм Кедр, Фобос и Трек. Обычно стоимость комплектов одинаковая, и не превышает 3000 рублей.

Неисправности шаровых опор

Состояние деталей передней подвески влияет на комфорт и безопасность поездки. Корпус и палец изделий выполнены из прочной стали, поэтому износу подвержены пластиковые вкладыши. Люфт в шарнирных соединениях ухудшает курсовую устойчивость и, при длительной эксплуатации, становится причиной разрушения корпуса шаровой опоры.

В этом случае палец выскочит из посадочного места и колесо будет «вывернуто». Такая поломка грозит серьезной аварией. Поэтому нужно следить за состоянием подвески и вовремя менять шаровые опоры (их конструкция не предусматривает возможность ремонта).

Признаки неисправности:

• Стук в передней подвеске при преодолении лежачих полицейских, бугров и ям.
• Люфт переднего колеса, который можно заметить во время движения или после поддомкрачивания машины.
• Скрип в подвеске при повороте рулевого колеса.
• Неравномерный износ протектора.

Перечисленные «симптомы» могут проявляться и при других неисправностях подвески. Поэтому решение о замене шаровых опор нужно принимать после проверки их состояния.

Корпус некоторых шарниров оборудован диагностическим отверстием для определения степени износа.

Однако для большинства моделей актуальны два других способа как проверить состояние. И оба требуют наличия напарника.

1. Покачать авто во время стоянки. При этом боковом и вертикальном раскачивании не должен быть слышно стука со стороны шарниров.
2. Поднять машину домкратом и покачать колесо, удерживая педаль тормоза. Это более точный способ. Сжатые тормозные колодки устраняют люфт в ступичном подшипнике, поэтому стук возникает лишь при появлении люфта между пальцем и прокладками шаровой опоры.

Восстановление опоры

Существует 2 неисправности этого элемента конструкции. Чаще всего, встречается выработка имеющейся в корпусе смазки. В таком случае, вы можете легко восстановить работоспособность шаровой опоры. Для этого применяется особый шприц, с его помощью в корпус добавляют новую порцию смазки.

Лучше всего для этого подойдет графитная смазка, но можно использовать и другую, со схожими показателями. Но, не забывайте, что ресурс восстановленной детали несколько меньше. Если имеется большой износ, то такой способ не поможет. Запчасть придется заменить.

Заключение. Отечественные дороги не способствуют долгой жизни подвески. Поэтому, ремонтировать ходовую приходится довольно часто. Из-за этого, часто возникает вопрос, как снять шаровую опору без съемника. На самом деле, это довольно просто. Для этого не потребуются огромные усилия. Из инструментов используется монтировка и молоток. Снятие шаровой без специального приспособления не влияет отрицательно на подвеску.

Замена шаровых на ниве 21213: Замена нижней шаровой опоры Нива ВАЗ 21213, 21214, 2131 lada 4×4

Вывешиваем и снимаем переднее колесо.

Отворачиваем регулировочную гайку подшипников передней ступицы

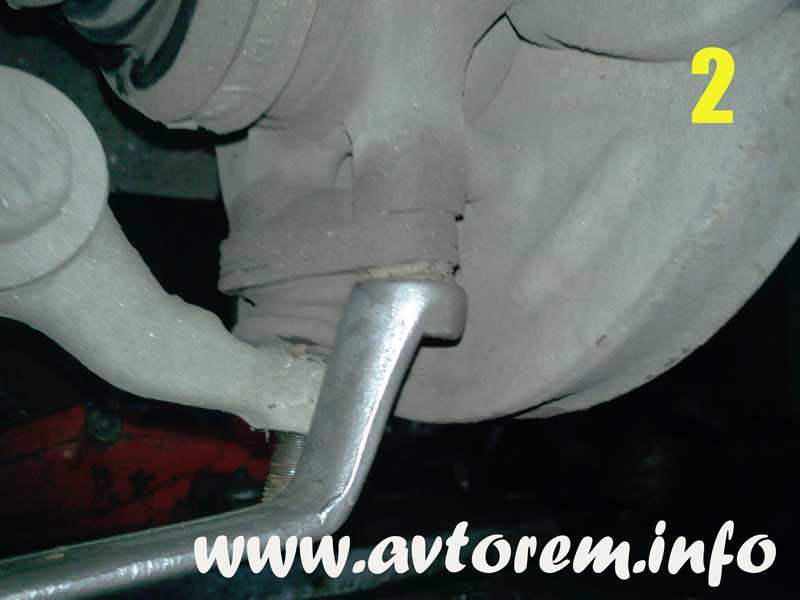

Накидным ключом «на 22» отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

Устанавливаем упор под нижний рычаг.

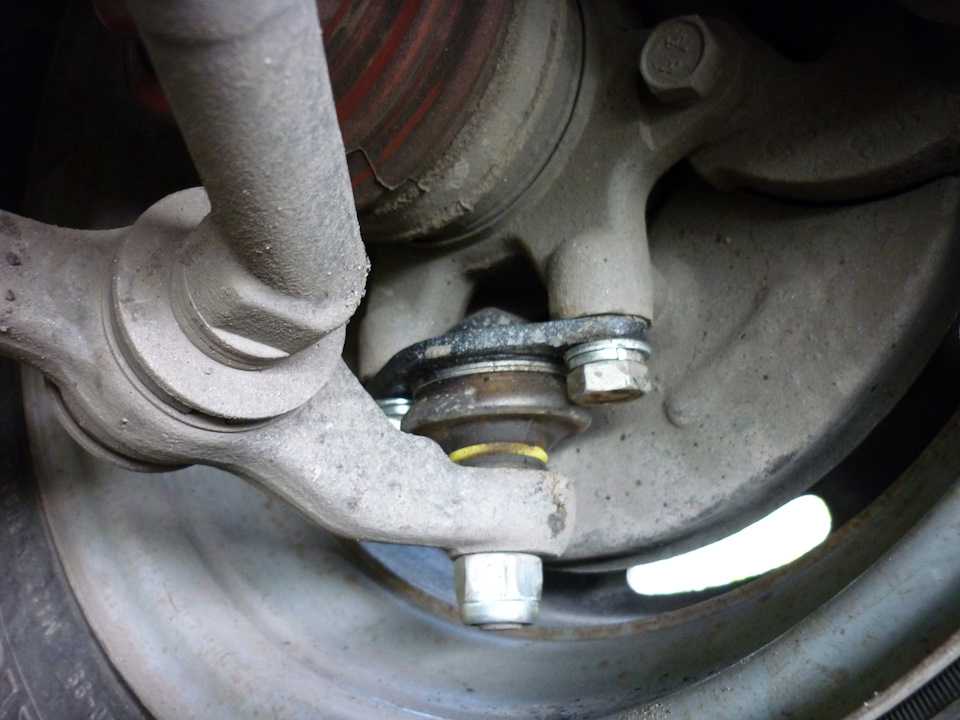

Ключом «на 13» отворачиваем гайку болта крепления шаровой опоры к нижнему рычагу, удерживая болт от проворачивания ключом той же размерности.

Отворачиваем гайки еще двух болтов.

…и отводим поворотный кулак с шаровой опорой от нижнего рычага.

Съемником выпрессовываем палец шаровой опоры из отверстия поворотного кулака.

Можно использовать и такой съемник.

Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира привода из ступицы.

При отсутствии съемника отворачиваем (не до конца) гайку крепления шаровой опоры к поворотному кулаку (фото 1). Сжимаем пружину упором, установленным под нижний рычаг. Вставляем монтажную лопатку ребром между торцем проушины нижнего рычага и прижимной пластиной опоры.

Нанося удар молотком по проушине поворотного кулака, выпрессовываем палец шаровой опоры из отверстия кулака.

Отвернув гайку пальца опоры и регулировочную гайку подшипников передней ступицы, отводим поворотный кулак в сторону и убираем упор. Отворачиваем гайки болтов крепления шаровой опоры к нижнему рычагу (см. фото 2) и снимаем шаровую опору.

Снятие прижимной пластины и защитного чехла шарового пальца При установке нового чехла шарового пальца закладываем в него смазку ШРБ-4. Собираем и устанавливаем шаровую опору в обратной последовательности.

Видео урок по замене шаровой на Ваз 2121(Нива).

Для замены верхней шаровой опоры вам понадобятся такие инструменты:

1. головка с воротком на двадцать два
2. два рожковых ключа на тринадцать
3. съемник шаровой опоры (опытному ремонтнику можно обойтись и без него)

Еще вам понадобиться подъемник, чтобы было удобно работать.

Ремонт шаровых опор автомобиля

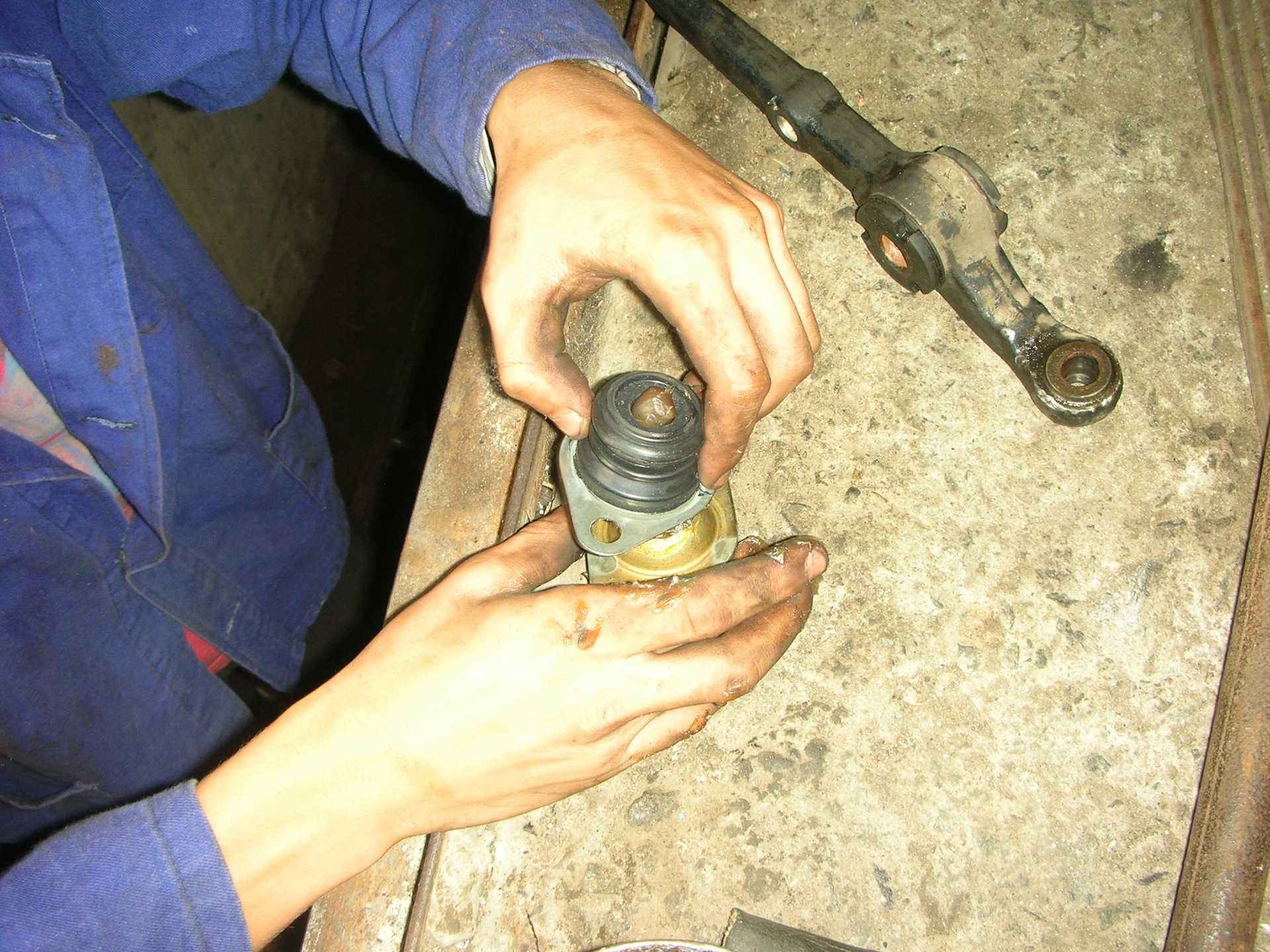

Существует ряд способов ремонта шаровой опоры. Для большинства иномарок замена опоры с рычагом является недешевым удовольствием, потому что стоит этот рычаг немало. Также существуют автомобили с многорычажными подвесками. Стоимость работ для нижнего рычага довольно высокая, а для верхнего — вдвое больше. Поэтому большинство автовладельцев предпочитает ремонт шаровой опоры, нежели замену, так как стоит он в два раза дешевле. Помимо этого, отремонтированная шаровая опора становится более износоустойчивой и, как правило, имеет больший ресурс выработки, нежели новая опора.

Для восстановления шаровых опор используют следующие технологии:

1. Наиболее простая — переделка шаровой опоры в разборную, полирование пальца и смена пластиковых вкладышей.
2. Более трудоемкая — под давлением корпус заполняется жидким полимером. Затем данный полимер застывает в зазорах. Запрессованные опоры извлекают и меняют новыми, не оригинальными шаровыми опорами.

замена нижней и верхней шаровой опоры

Процесс замены нижней и верхней опоры не имеет никаких отличий. Из инструмента вам будут нужны:

1. Лом или монтировка.
2. Домкрат.
3. Балонный ключ.
4. Специальный съемник шаровых опор.
5. Накидные ключи «17» и «19».

При замене шаровой опоры сначала необходимо смазать новую опору литолом, для чего следует снять пыльник и нанести на палец оптимальное количество смазки. После этого одеваем пыльник обратно.

1. Срываем крепежные болты еще до того, как автомашина будет поддомкрачена, однако не нужно откручивать их полностью.
2. Поднимаем при помощи домкрата транспортное средство и снимаем колесо.
3. Далее откручиваем гайку шарового пальца и болты крепления поворотного кулака, которые крепят его к опоре.
4. Затем с помощью съемника распрессовываем палец.
5. Для проведения последующих работ вам понадобится помощник. Ему необходимо отжать нижний рычаг при помощи лома либо монтировки, после чего вынуть старую опору.
6. Далее прикручиваем новую шаровую опору к поворотному кулаку. Задача помощника — аккуратно и медленно отпустить рычаг, направляя в проушину палец.
7. Затем осталось закрутить гайку шарового пальца и замену шаровой опоры можно считать завершенной.

Автозапчасти для иномарок, ремонт авто

Содержание 2 Проверка изделия. Признаки неисправности Шаровая опора на Ниве практически полностью состоит из металла.

Замена нижней шаровой опоры передней подвески Chevrolet Niva

Но при нарушении целостности резинового пыльника внутрь вместе с пылью может попадать и вода. Это возможно даже при наличии маленьких трещин. В результате во время движения появляются посторонние шумы и скрипы.

Это одни из первых признаков скорого износа шаровой опоры, по которым можно определить необходимость замены. Новые шаровые опоры на Ниву Шевроле устанавливаются довольно просто, условно процедура может быть сделана в любом гараже на стандартном оборудовании.

Единственной проблемой может стать необходимость специального инструмента — съемного ключа для шаровых опор. Съемник может отличаться по внешнему виду, но принцип его действия одинаков во всех случаях.

Не знаю, может просто я заходил ни в те магазины, на старые классические нивы пыльники есть, но они к шнивским ни подходят. Полазив часик другой по инету, решил полностью заменить шаровые опоры. Сначала поддамкрачиваем автомобиль, ставим упоры, откручиваем колесо.

Затем освобождаем болты, которые крепят шаровую. Если пален не выходит, что, вероятней всего так и будет у вас, то по нему необходимо несколько раз ударить молотком, только не переусердствуйте. Отжимая верхний рычаг вниз, нанесите несколько резких ударов молотком по боковой поверхности бобышки поворотного кулака до выхода пальца из.

Выпрессуйте палец опоры из бобышки поворотного кулака. Отверните три гайки болтов крепления опоры к рычагу, извлеките болты и отведите в сторону поворотный кулак, сняв ступицу колеса со шлицев хвостовика наружного шарнира привода переднего колеса. Такая поломка грозит серьезной аварией. Поэтому нужно следить за состоянием подвески и вовремя менять шаровые опоры их конструкция не предусматривает возможность ремонта.

Признаки неисправности: Стук в передней подвеске при преодолении лежачих полицейских, бугров и ям. Люфт переднего колеса, который можно заметить во время движения или после поддомкрачивания машины.

Скрип в подвеске при повороте рулевого колеса. Неравномерный износ протектора. Поэтому решение о замене шаровых опор нужно принимать после проверки их состояния.

Корпус некоторых шарниров оборудован диагностическим отверстием для определения степени износа.

Как снять шаровую опору без съемника

Для снятия шаровой, да и вообще разборке подвески необязательно иметь подъёмник или смотровую яму, достаточно небольшого участка земли с плотным грунтом.
Перед тем как снять шаровую опору без съемника, надо подготовить инструмент.

Вам понадобится для удобства работы маленький стульчик.

• Домкрат, лучше два.
• Противооткатные упоры.
• Хороший набор инструмента, как накидных, так и рожковых ключей.
• Монтажка, лучше лом.
• Молоток.

Подготовка.

1. Въезжаем на место разборки.
2. Подставляем под задние колеса противооткатные упоры.

3. Ставим домкрат под автомобиль, при необходимости под домкрат подкладываем прочные ровные опоры в виде досок или крепких кирпичей.

4. Ослабляем гайки крепления колеса.

5. Приподнимаем домкратом автомобиль пока колеса не оторвутся от земли.
6. Выкручиваем гайки крепления колеса, это самый ответственный и опасный момент. Во время снятия, если неустойчиво стоит домкрат, машина может с него соскочить, что чревато несчастным случаем или ещё большей поломкой автомобиля. Да и поднять из такого положения автомобиль затруднительно.

7. Снимаем колесо и сразу в целях безопасности подкладываем его под переднюю балку.

8. Берем инструмент.

9. Откручиваем и снимаем суппорт тормозов. К суппорту может быть прикручен маленьким болтом металлический кожух защиты тормозного диска.

10. Если не надо менять колодки, убираем суппорт в сторону и крепим его к раме проволокой, веревкой или любым другим способом, чтобы не повредить тормозной шланг и чтобы суппорт не мешал в дальнейшей работе.

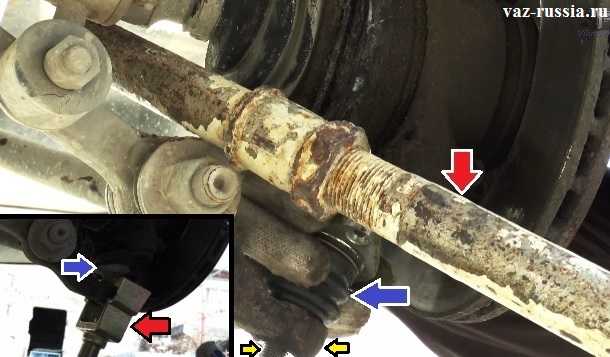

11. Ослабляем гайку крепления рулевой тяги оборота на три.

12. Вставляем лом так чтобы один конец его упирался жестко, в какую не будь металлическую деталь, сам лом упирался в штангу крепления шарового наконечника рулевой тяги. Давим на второй конец лома в направлении выхода конуса рулевой тяги, ударяя молотком по поворотному кулаку на ступице, выбиваем рулевую тягу.

13. Откручиваем гайку крепления тяги и убираем её в сторону.
14. Откручиваем стойку стабилизатора поперечной устойчивости.

15. При помощи монтажки или второго домкрата ослабляем напряжение в соединении между стойкой и стабилизатором, достаём шаровую стойку.

16. Откручиваем нижний болт, верхние гайки амортизатора и снимаем его.

Снятие шаровой.

1. Ослабляем гайку на верхней шаровой опоре.
2. Вставляем лом, применяя метод выбивания рулевой тяги, делать это надо аккуратно, чтобы не повредить резиновые пыльники на деталях ходовой.
3. Стучим по ступице в месте крепления шаровой к поворотному башмаку.
4. Откручиваем до конца гайку шаровой опоры.
5. Выкручиваем болты крепления шаровой верхнего рычага.

6. Снимаем шаровую.

7. Ослабляем гайку крепления нижней шаровой опоры.

8. Снимаем защитную крышку со ступицы.

9. Вынимаем стопорное кольцо и регулировочную шайбу с наружной гранаты.

10. Ставим под нижний рычаг домкрат № 2.
11. Подымая домкратом нижний рычаг, упираем верхний поворотный рычаг, в верхний рычаг слегка повернув ступицу в сторону бампера, чтобы дать доступ к поворотному рычагу нижней шаровой.

12. Продолжая поднимать домкратом ступицу, напрягаем соединение шаровой со ступицей.

13. Не поднимая авто домкратом, молотком стучим по ступице в месте соединения, выбиваем шаровую из места крепления и откручиваем до конца гайку шаровой.

14. Снимаем, следя чтобы не потерять шайбу, которая находится между подшипником ступицы и гранатой, ступицу.
    Убираем её в сторону, закрыв отверстие с подшипником чистой тряпочкой.

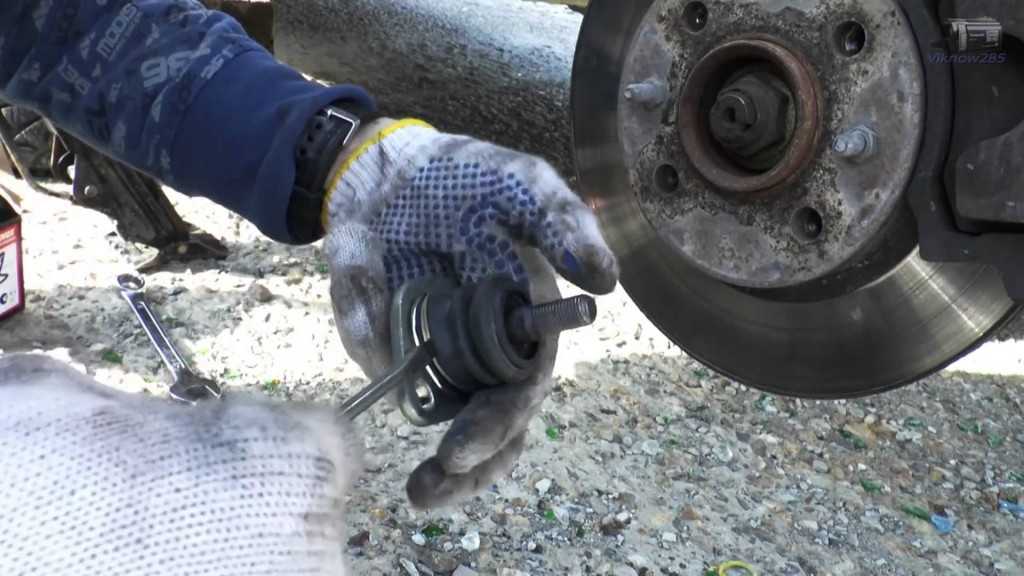

15. Откручиваем четыре болта крепления шаровой и, повернув её вниз слегка поворачивая в сторону, вынимаем из нижнего рычага.

В ходе разборки проверяем состояние деталей и во время сборки, которая происходит в обратном порядке, меняем вышедшие из строя, на новые детали.

Диагностика

Как снять шаровую опору без съемника? Такой вопрос задают люди, которые столкнулись с заменой шаровой. Особенно, в случаях неожиданной поломки. Чтобы это не стало для вас неприятным сюрпризом, нужно знать, как правильно диагностировать поломку. Первым признаком неисправности является стук в подвеске при проезде по неровностям дороги. Но, тут нужно учитывать, что на большом морозе смазка может замерзать. В таком случае, стуки могут наблюдаться при начале движения.

Не стоит паниковать, это вполне нормальное явление. Также при сильном износе автомобиль может рыскать по дороге, и наблюдается повышенный износ резины.

Не забывайте, что стучать в подвеске могут не только шаровые опоры. Поэтому, обязательно внимательно осмотрите подвеску. Самым простым способом диагностики является проверка люфта. Для этого необходимо поднять машину на домкрате. После чего, пытаются покачать колесо, при наличии люфта необходимо заменить шаровую. Заодно определяем, какая опора вышла из строя. Это актуально для машин с двумя опорами с каждой стороны. В некоторых моделях имеется возможность замерить уровень износа шарнира через отверстие в нижней части опоры.

Почему выходит из строя шаровая опора

Как поменять шаровые на Ниве?

Процесс замены ничем не отличается от Нивы Шевроле.

1. Снимите колесо, предварительно расслабив гайки и поддомкратив. Установите под машину пенек, чтобы исключить случайное падение с домкрата.

2. Очистите гайки верхней и нижней шаровой от загрязнений и залейте проникающей смазкой. Очистку следует производить при помощи металлической щетки.

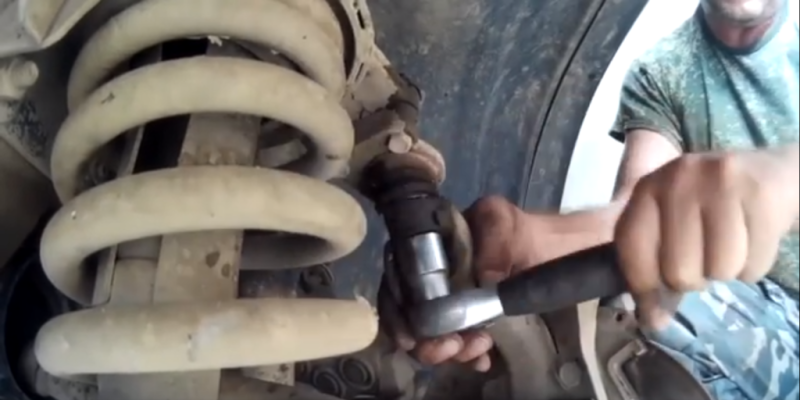

3. Открутите гайку крепления пальца верхней шаровой опоры к поворотному кулаку:

4. Аналогичным образом открутите гайку пальца нижней шаровой опоры:

Внимание! Не откручивайте гайки до конца. Наверните их на несколько оборотов, чтобы подстраховать рычаги от «выстрела» пружины и не повредить амортизатор

5. Резким ударом молотка по проушине кулака, выбейте палец верхней шаровой опоры:

6. Оставьте гайку закрученной, а между нижней шаровой и проушиной поворотного кулака вставьте монтажку и создайте выдавливая монтажкой палец из проушины кулака, наносите удары молотком по проушине:

7. Установите домкрат под нижний рычаг подвески и слегка сожмите пружину, чтобы снять напряжение с шаровых опор. Гайки можно открутить до конца. Затем открутите пот три болта и три гайки на каждой из шаровых и демонртируйте их:

А вот так выглядит порванный пыльник старой шаровой опоры:

8. Под пыльник новой шаровой нужно добавить смазки:

9. Установите новые шаровые опоры:

При помощи домкрата можно стянуть пружину и с легкостью наживить все гайки крепления:

10. Затяните гайки и установите колесо на место. Опустив домкрат, затяните колесные гайки.

Вот так производится замена шаровых на Ниве 2123.

Источник

Признаки неисправности

Шаровая опора на Ниве практически полностью состоит из металла. Но при нарушении целостности резинового пыльника внутрь вместе с пылью может попадать и вода. Это возможно даже при наличии маленьких трещин. В результате во время движения появляются посторонние шумы и скрипы. Это одни из первых признаков скорого износа шаровой опоры, по которым можно определить необходимость замены.

Новые шаровые опоры на Ниву Шевроле устанавливаются довольно просто, условно процедура может быть сделана в любом гараже на стандартном оборудовании. Единственной проблемой может стать необходимость специального инструмента – съемного ключа для шаровых опор.

Съемник может отличаться по внешнему виду, но принцип его действия одинаков во всех случаях. Работа производится в определенном порядке:

1. Автомобиль приподнимается при помощи домкрата или специального автоподъёмника.
2. Снимается переднее колесо
3. При помощи ключа на 22 отвинчивается крепежная гайка шарового пальца.
4. Под нижний рычаг устанавливается упор, затем при помощи ключа на 13 производиться откручивание гаек с корпуса детали.
5. Демонтируются болты из посадочных отверстий, затем поворотный кулак вместе с опорой рычага отводиться в сторону.
6. После этого понадобиться специальный съемник. Он устанавливается на шаровую, затем при помощи него палец впрессовывается из поворотного кулака.
7. После этого кулак отводиться в сторону, а шарнир выводиться из ступицы.

Если съемника нет в наличии, то не обязательно откладывать ремонт, можно вполне обойтись подручными средствами. Этого понадобиться монтировка и немного терпения, чтобы выбить палец из посадочного места.

После выполнения данных действий шаровая опора меняется на новую. Затем необходимо выполнить все действия в обратном порядке, чтобы установить детали на место и собрать автомобиль

При этом важно помнить, что замену шаровых необходимо производить одновременно с двух сторон. Они имеют одинаковый ресурс, и если одна из них вышла из строя, то у другой скорее всего тоже будет поврежден пыльник и будут сильные следы износа

Источник

Причины поломки шаровых опор

В процессе эксплуатации шаровые опоры подвержены очень серьезным нагрузкам. Зависимо от конструкции подвески и места их установки, опоры выдерживают постоянные удары при движении по неровной дороге, а также, несут на себе огромную часть всей массы транспортного средства. Основной причиной в нарушении корректной работы шаровой опоры является износ соприкасающихся поверхностей, который способен привести к увеличенному зазору в расстоянии от корпуса к пальцу. Как итог — палец и вращается, и болтается в корпусе.

Если износ чрезмерно сильный, даже не большие нагрузки на опору способны привести к выходу пальца из корпуса. Как результат — опора может не удержать колесо, и транспортное средство попросту рушится на асфальт.

Основными признаками износа шаровых опор являются:

1. Неравномерный износ шин на колесах.
2. В результате того, что виляют передние колеса, транспортное средство неустойчиво перемещается по
   прямой траектории.
3. Если увеличено усилие на руль, а при его повороте слышно скрип спереди автомобиля.
4. При езде на малой скорости по неровной дорожной поверхности слышно стук.

Увеличение зазора появляется в результате следующих факторов:

1. В шарнире отсутствует смазка (если ее наличие необходимо).
2. Если разрывается пыльник или защитный чехол, из-за чего вода и грязь попадает в зазор, что существенно усиливает коррозию, а также абразивный износ.
3. При увеличении динамических нагрузок при быстром движении по неровному дорожному покрытию.
4. Естественный износ с устаревшими материалами.

Замена

Как и было сказано выше, процесс замены не так уж сложен. Можно спокойно заменить шаровую опору самому. Начать нужно со следующих действий:

• поднимаем автомобиль так, чтобы можно было подвесить нужное колесо (операция проводится при помощи домкрата и подкладываемого упора);
• снимаем колесо;
• берём ключ на 22 и откручиваем гайку пальца верхней шаровой опоры.

Идём дальше, но теперь нам понадобится специальный съёмник шаровых опор:

С его помощью нужно выпрессовать палец шаровой опоры. Но если нет возможности найти такой съёмник, можно также воспользоваться «дедовским» способом. Но это очень трудный процесс и к тому же занимает много времени. Этот способ заключается в том, что необходимо наносить сильные удары по проушине поворотного кулака молотком, одновременно отжимая верхний рычаг монтировкой.

Продолжаем демонтаж шаровой:

• откручиваем три гайки с болтами, которые фиксируют шаровую опору (для этого воспользуемся двумя ключами на 13);
• находим прижимную пластинку, которая бывает расположена сверху пыльника (вот как она выглядит);

её нужно будет снять.

Необходимо помнить о том, что открутить самоконтрящуюся гайку пальца шаровой опоры до конца обычным способом не удастся. Она упирается в рычаг поворотного кулака. Поэтому следует делать это в два приёма. Сначала нужно открутить её ключом на 22, а затем установить съёмник и выпрессовать палец. После этого можно будет полностью открутить гайку, поднимая поворотный кулак.

Продолжаем процесс замены:

• находим гайки, которые фиксируют шаровую к нижнему рычагу (опора крепится в таком случае без прижимной пластины);
• откручиваем их ключами на 13;
• снимаем шаровую опору.

Прежде чем заменить её новой деталью, необходимо обязательно провести смазку. Можно дополнительно капнуть немного нигрола внутрь новой шаровой опоры. Также рекомендуется смазать и пыльники. Хотя не следует забивать маслом пыльник полностью. Это может привести к повреждению резины.

На видео — замена шаровых опор Рено Логан:

Процесс установки новой шаровой опоры проводится в обратной последовательности. Нужно помнить и о том, что палец шаровой опоры в процессе закручивания проворачивается. Во избежание этого следует подпереть опору монтировкой.

Замена нижней опоры

Чтобы снять шаровую опору Нивы 2121, поднимите автомобиль на домкрате и демонтируйте колесо, прочистите все элементы от грязи с помощью металлической щетки или сжатого воздуха, отверните регулиро

вочную гайку ступицы (при установленном колпачке воспользуйтесь зубилом).

Используя накидной ключ на 22 мм открутите гайку фиксации узла к поворотному кулаку (ПК).

Поставьте упор в нижней точке рычага подвески (винтовой, бутылочный домкраты, брусок из дерева).

Освободите крепление шаровой от нижнего рычага посредством двух ключей на 13 мм.

Отведите ПК по направлению от рычага.

Воспользовавшись съемником, выпрессуйте палец шаровой опоры.

Если же спецприспособления под рукой не оказалось, вставьте брусок в пространство между верхним рычагом подвески и кронштейном буфером отбоя, предварительно сжав пружину с помощью бруса или домкрата и наживив гайку пальца опоры. Затем концентрированными ударами ударяйте по проушине ПК до получения результата.

Перед установкой новых опор не забудьте набить ее смазкой ШРБ-4.

Замена нижней опоры

Чтобы снять шаровую опору Нивы 2121, поднимите автомобиль на домкрате и демонтируйте колесо, прочистите все элементы от грязи с помощью металлической щетки или сжатого воздуха, отверните регулиро

вочную гайку ступицы (при установленном колпачке воспользуйтесь зубилом).

Используя накидной ключ на 22 мм открутите гайку фиксации узла к поворотному кулаку (ПК).

Поставьте упор в нижней точке рычага подвески (винтовой, бутылочный домкраты, брусок из дерева).

Освободите крепление шаровой от нижнего рычага посредством двух ключей на 13 мм.

Отведите ПК по направлению от рычага.

Воспользовавшись съемником, выпрессуйте палец шаровой опоры.

Если же спецприспособления под рукой не оказалось, вставьте брусок в пространство между верхним рычагом подвески и кронштейном буфером отбоя, предварительно сжав пружину с помощью бруса или домкрата и наживив гайку пальца опоры. Затем концентрированными ударами ударяйте по проушине ПК до получения результата.

Перед установкой новых опор не забудьте набить ее смазкой ШРБ-4.

Признаки неисправностей и как проверить

Стук от колеса – во время движения отчетливо слышен характерный лязг. Он не исчезает даже на низких показателях скорости. Усиливается при наезде на препятствие. Признак может проявиться только 1 раз или быть систематическим во время повышенных нагрузок на шаровую опору.  К исключениям можно отнести сильный мороз – в этом случае смазка в шрусе может замерзнуть, в результате чего опора разогревается во время начала движения, что создает стук.

Если повреждена шаровая опора и изменились характеристики развала-схождения, то основным признаком будет быстрый износ резины в нижней части на колесе. Люфт в шаровой опоре приводит к тому, что колесо начинает расшатываться. Это приводит к потере возможности ровно держать дорогу. Отклонения от нормы будут увеличиваться вместе со скоростью.

Скрип во время поворота — признак повреждения гидроусилителя или рулевой рейки. Для точного определения источника звука рекомендуется пройти диагностику. Неравномерность износа покрышек видна при визуальном осмотре. Когда пришла пора заменять шаровую опору, сильный износ будет отмечаться по внутреннему краю протектора.

Если во время торможения изменяется траектория движения машины, то о проблеме с шаровой опорой может говорить движение в бок (на поврежденную сторону). Сопровождается это щелчками или постукиванием.
