Замена подвесного подшипника на газели 3302, некст, бизнес своими руками с видео

Какую функцию выполняет карданный вал?

КВ способен выполнить две важные функции.

Базовая. Передача крутящего момента от КП или же раздаточной коробки автомобиля к задним колесам. Кардан позволяет мягко передать момент с трансмиссии на колеса, погасить вибрацию на бездорожье, обеспечить ходу плавность.
Дополнительная. Играет роль звена между рулевой колонкой и рейкой. То есть это уже часть рулевого механизма. КВ помогает улучшить чувствительность руля.

Благодаря КВ транспортному средству даже на неровной дороге обеспечен хороший разгон. КВ – это фактически оптимизатор эффективной разгрузки передних колёс и инструмент для снижения рисков пробуксовки.

Recommendations

206 SKF перепресовал в родный подвесной и заменил крестовины .вот 10лет.

Балансировал кардан, менял крестовины и ставил новый оригинальный подвесной, последний раз три месяца назад…

Покупай прямой, или найди у кого-нить, отдай в фирму по ремонтам карданов, например еврокардан, карданбаланс, в еврокардане подороже, но ребята хорошо работают, привези им две оригинал газовские крестовины, попроси поменять и отбалансировать, и забудешь что такое кардан, только мазать не забывай, а если с деньгами натяг, ищи на разборе, смотри чтобы крестовины хорошо ходили(не закусывали).

Пишут хрен пойми что про прямой кардан на Крайслере… У когото не влезает ( пишут на 4см кардан длинней) У когото хвостовик кпп вроде как разбивает… Вобщем я хочу попробовать запресовать хороший подшипник, а если опять его на долго не хватит, то тогда уже прямой буду ставить…

В конторе тебе любой размер могут сделать, разбивает кпп из-за того что кардан не отбалансирован, я 4 года проработал на карданах именно по балансировка, скажу одно, что не один из наших валов с магазина не в допуске, начиная с легковых и заканчивая грузовыми

Я балансировал его!

А получится перепрессовать? насколько я помню, подшипник привулканизирован к резиновому кольцу

Можно, я перепресовывал

Поставь прямой кардан!

Хорошая фирма это прямой кардан, проверено не одним мной!

А че, с поисковиком не дружим ?

Лучше прямого кардана ни чего нет, а родной подвесной можешь выкинуть!

И где их брать. Али заказывать откуда?

На любом разборе прямой кардан есть =)

ммм интересное решение задуматься надо б) спс

Читал про прямой, пишут что Крайслеровской кпп плохо от него…

Первый раз такой бред слышу! просто с подвесным ты будешь постоянно мучиться, если с места резко трогаешься или боком будешь ездить, а прямой нормально без всяких вибраций крутит мост, самое главное ты отбалансированный бери!

Че херню несёшь? Машине 13 лет до сих пор родной подвесной стоит. Дело не в конструкции, а в балансировке кардана. Разбалансированный и прямой конструкции хвостовик разнесёт.

Разбалансированный разнесет хвостовик, но прямой отбалансированный никогда.

Просто ты написал «разбалансированный и прямой», вот я и подумал что ты имеешь в виду два разных.

Влад я ни кому не грубила, что знала то и подсказала, будь вежливейших!

Извини! Обидеть точно не хотел.

Конечно обидел😔 сколько я знаю муж столько намучился с этими подвесными, мы от чего только не пробывали, и решили прямой оставить, но теперь подушки обрывает!

Я к тому, что обе конструкции имеют право на жизнь, это, как вечный спор какая подвеска лучше, шары или шкворня? ДА ОДИНАКОВЫЕ ОНИ! У нас как то принято не разобравшись досконально в проблеме отрицать одно, и хвалить своё болото. Вот у автора темы боюсь проблема не с подвесным а с самим карданам, «кривая» крестовина будет рвать подвесной, тонкость сборного кардана, он должен собираться по шлицам только в одном заводском отбалансированном положении, провернёшь всё, баланса не будет. По мне, оба работают, у каждого свои плюсы и минусы.

Читал про прямой, пишут что Крайслеровской кпп плохо от него…

а я смотрю ты на драге участвуешь, бери прямой кардан и не парся, потом вспомнишь мои слова!

Размер не знаю, по поводу фирмы я бы рекомендовал snr

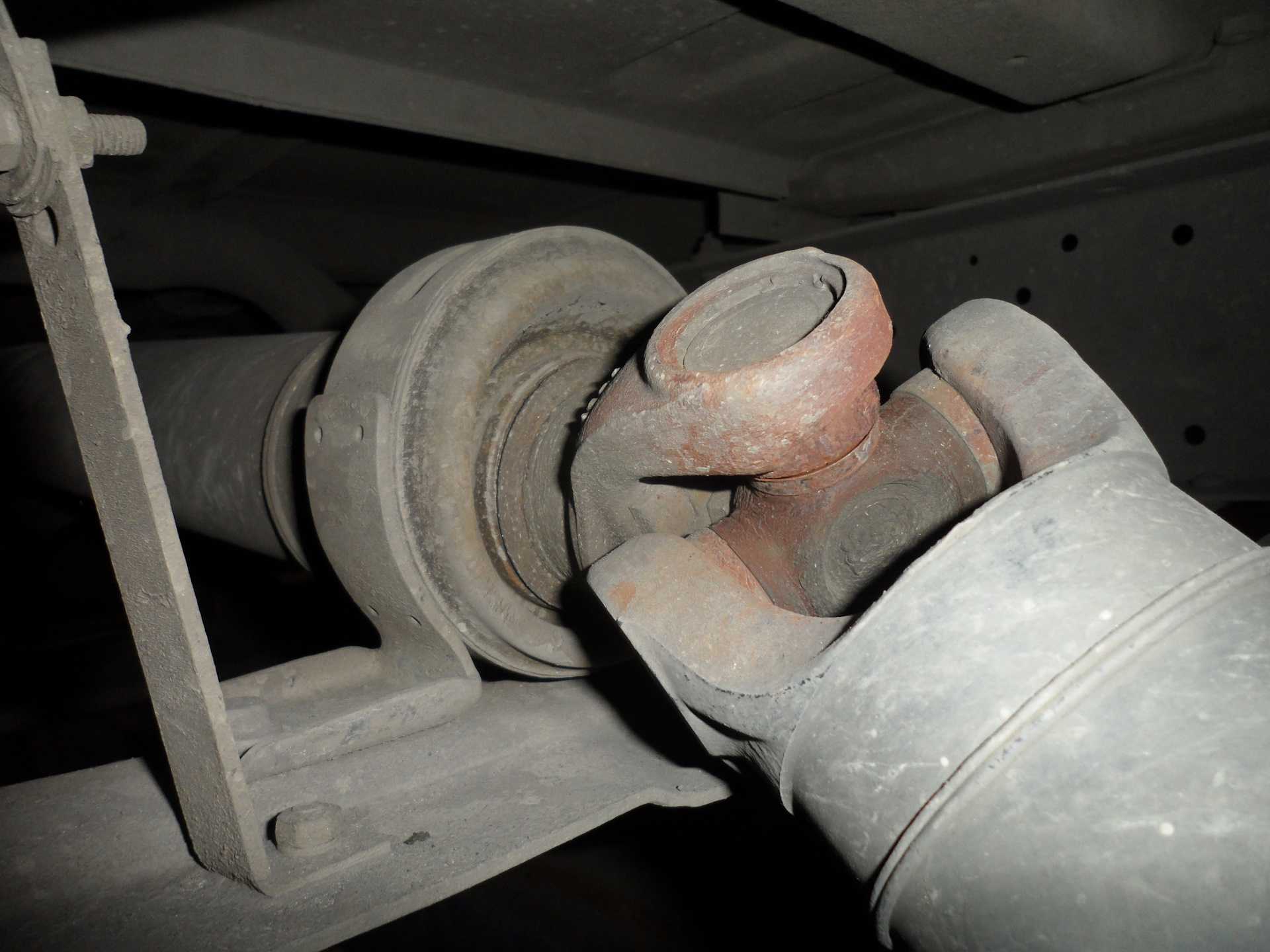

Подвесной подшипник у Газели является опорой качения карданной передачи. Он обеспечивает так же дополнительную жесткость кардану, и в случае его поломки подвергается опасности сам вал, стоимость ремонта которого в десятки раз дороже, чем цена на подвесной подшипник карданного вала Газели.

Для предотвращения дорогостоящего ремонта кардана, раздаточной коробки или заднего моста при эксплуатации автомобиля Газель (3302, Некст, Бизнес и т.д) следует особое внимание уделять карданной передаче, следить за состоянием промежуточной опоры, биением, люфтами, шумом при вращении. Замена подвесного подшипника на Газели потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты. Замена подвесного подшипника на Газели потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты

Замена подвесного подшипника на Газели потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты.

Правильная длина карданной передачи

Определение оптимальной длины кардана осуществляется на основе ряда факторов, таких как расстояние между карданными валами и углы их наклона. При неправильном выборе длины кардана, может возникнуть проблема с разрушением шлицев или повреждением подшипников.

Чтобы выбрать правильную длину, необходимо измерить расстояние между центрами присоединительных опор кардана на ГАЗели. Выбор длины кардана осуществляется путем сравнения измеренного расстояния с допустимым диапазоном длин, которые указаны в технической документации.

При выборе длины кардана также необходимо учесть возможность изменения длины в процессе работы автомобиля. Некоторые карданные валы обладают регулировкой длины, что позволяет подстроиться под индивидуальные особенности автомобиля и обеспечить правильное функционирование карданной передачи.

Не рекомендуется устанавливать кардан с слишком большой или слишком маленькой длиной, так как это может привести к неправильному распределению нагрузки и повреждению других элементов автомобиля.

Важно помнить, что выбор правильной длины карданной передачи является ключевым элементом для обеспечения надежной и безопасной работы автомобиля ГАЗель. Поэтому рекомендуется проконсультироваться со специалистами или производителем кардана, чтобы выбрать оптимальную длину на основе конкретных параметров автомобиля

Общие сведения о карданном вале и крестовине

Карданный вал соединяет коробку передач автомобиля с передним или задним мостом. Он передает мостам вращение от двигателя. Имеется только у задне- и полноприводных авто. Существует также карданный вал в рулевом управлении, но о нем будет сказано ниже. С мостами и коробкой передач кардан соединяется при помощи шарнира, основной частью которого является крестовина.

Уже из самого названия понятно, что эта деталь изготовлена в виде креста. На каждый из концов надета чашка, внутри которой расположен игольчатый подшипник. Между подшипником и корпусом крестовины имеется пластиковое или резиновое уплотнительное кольцо – сальник или манжет. Размеры крестовин кардана разнятся между собой в зависимости от модели и марки машины.

Сборка и разборка узла

Коробка передач на грузовик ГАЗ 3309 весит около 75 кг без масла. Если предстоит разборка этого узла, вам необходимо демонтировать его из машины, предварительно слив все масло из картеров. Понадобится по крайней мере 2 человека, чтобы извлечь механизм целиком. Рекомендуется использовать специальный набор инструментов и стенд для дальнейших манипуляций.

То, как своими руками произвести разборку коробки передач, подробно описано в руководстве пользователя. Если следовать указаниям, можно без особых трудностей в течение нескольких часов разобрать и собрать весь узел. Вот краткое описание процесса разборки:

Разобрать пол в салоне.
Демонтировать рычаг коробки.
Открутить карданный вал.
Отключить коробку передач от тяги ручника.
Открутить тросик спидометра.
Снять винтовые крепления к картеру маховика основного движка.
Теперь можно извлечь узел из посадочного места.

Примечание: масло сливается до начала разборки коробки. В случае когда у вас нет стенда и набора ключей для разборки подобных механизмов, лучше обратиться в СТО для обслуживания. Неправильная сборка КПП грозит потерей управляемости во время езды. Еще одно последствие некорректной сборки коробки передач — транспортное средство и вовсе будет стоять на месте, поскольку невозможно сменить передачу.

Проверка карданной передачи Волга 31105

Карданный вал Волги 31105

Время от времени необходимо проверять, в каком состоянии находиться кардан. Для этого необходимо:

Отправить авто на эстакаду или смотровую яму, чтобы вал был виден полностью.
Проверить, закреплены ли два болта на кронштейне, крепящиеся к промежуточной опоре.
Установить надёжность крепления четырёх болтов вилки кардан к фланцу редуктора.
Осмотреть резину массива промежуточной опоры на наличие повреждений, которые недопустимы.
Прокачать кардан короткими резкими движениями, удерживая промежуточный неподвижно. Если он исправен, то люфт в шарнирах машины Волга 31105 не наблюдается.
Провернуть поочерёдно задний вал и передний вокруг своей оси в обе стороны, при этом плотно зафиксировав промежуточный, чтобы не было поворачиваний. В идеале зазоров при движении быть не должно.
Проверить состояние промежуточного вала, провернув его вокруг оси. Допускается зазор между его поверхностью и шлицем не более 0,3 мм.

Замена крестовины

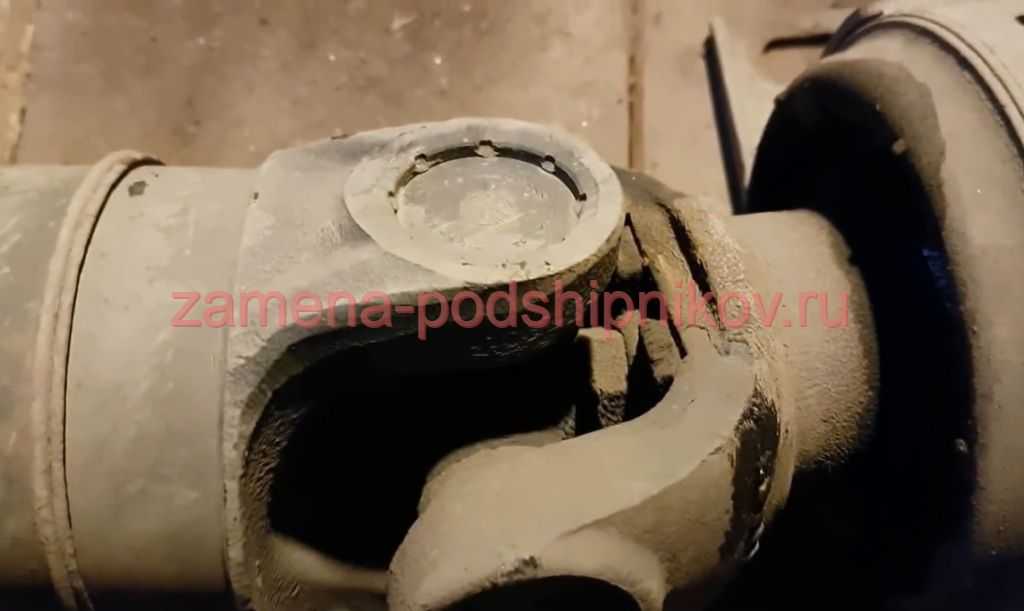

Замена крестовины на Газели – один из самых распространенных видов ремонта карданного вала. Определить люфт в шарнирном соединении можно достаточно легко – удерживая одну часть кардана, с другой стороны крестовины следует пробовать пошатать вал рукой. Если зазор ощущается, значит, имеется люфт в игольчатых подшипниках шарнирного соединения, но подшипники КВ на Газели отдельно не меняются, так как крестовина продается только целиком в сборе. Также о неисправности крестовины говорит тугой ход в соединении – если фланец хотя бы в одном из положений поворачивается туго, значит игольчатые подшипники «закисли».

Обе крестовины на заднем кардане рекомендуется менять одновременно, так как не исключена возможность, что в скором времени появится лифт и в другом шарнирном соединении. Во избежание появления вибрации также следует пометить обе части разбираемого соединения, чтобы при сборке установить детали в то же положение. Демонтаж крестовины на снятом с автомобиля валу производим следующим образом:

· очищаем части шарнирного соединения от грязи;

· поддев отверткой, демонтируем стопорные кольца игольчатых подшипников (4 шт.), «полукольца» устанавливаются с внутренней стороны «ушей»;

· аккуратно выбиваем или выпрессовываем в тисках игольчатые подшипники – используя молоток, нельзя промахиваться по частям карданного вала, от его повреждения может появиться вибрация;

· полностью разобрав соединение, снимаем с новой крестовины два колпачка с игольчатыми подшипниками, устанавливаем деталь на одной части кардана, запрессовываем подшипники – лучше работу выполнять в тисках, так меньше риска повредить детали;

· ставим два стопора, снимаем два других колпачка, крестовину вставляем в другую часть КВ, запрессовываем оставшиеся подшипники, устанавливаем еще 2 стопора.

Перед запрессовкой подшипников в них следует набить консистентной смазки (например, смазку № 158 синего цвета), в этом случае крестовина прослужит дольше. На заводе смазочные материалы экономят, и в новых крестовинах подшипники почти сухие. Использовать литол не рекомендуется – он не слишком качественный, вымывается водой. Чтобы удобнее было работать, карданный вал разбирают на две половинки. Прежде чем разъединять части, их также следует поместить и при сборке установить в том же положении.

Карданные валы Газель нового образца считаются не обслуживаемыми, замена крестовин производителем на них не предусмотрена. Некоторые мастера все равно меняют игольчатые подшипники на кардане, выбивая заглушки, затем устанавливая их на место, закернив зубилом. На кардан нового типа подходит крестовины Tirsan от авто Газель Бизнес.

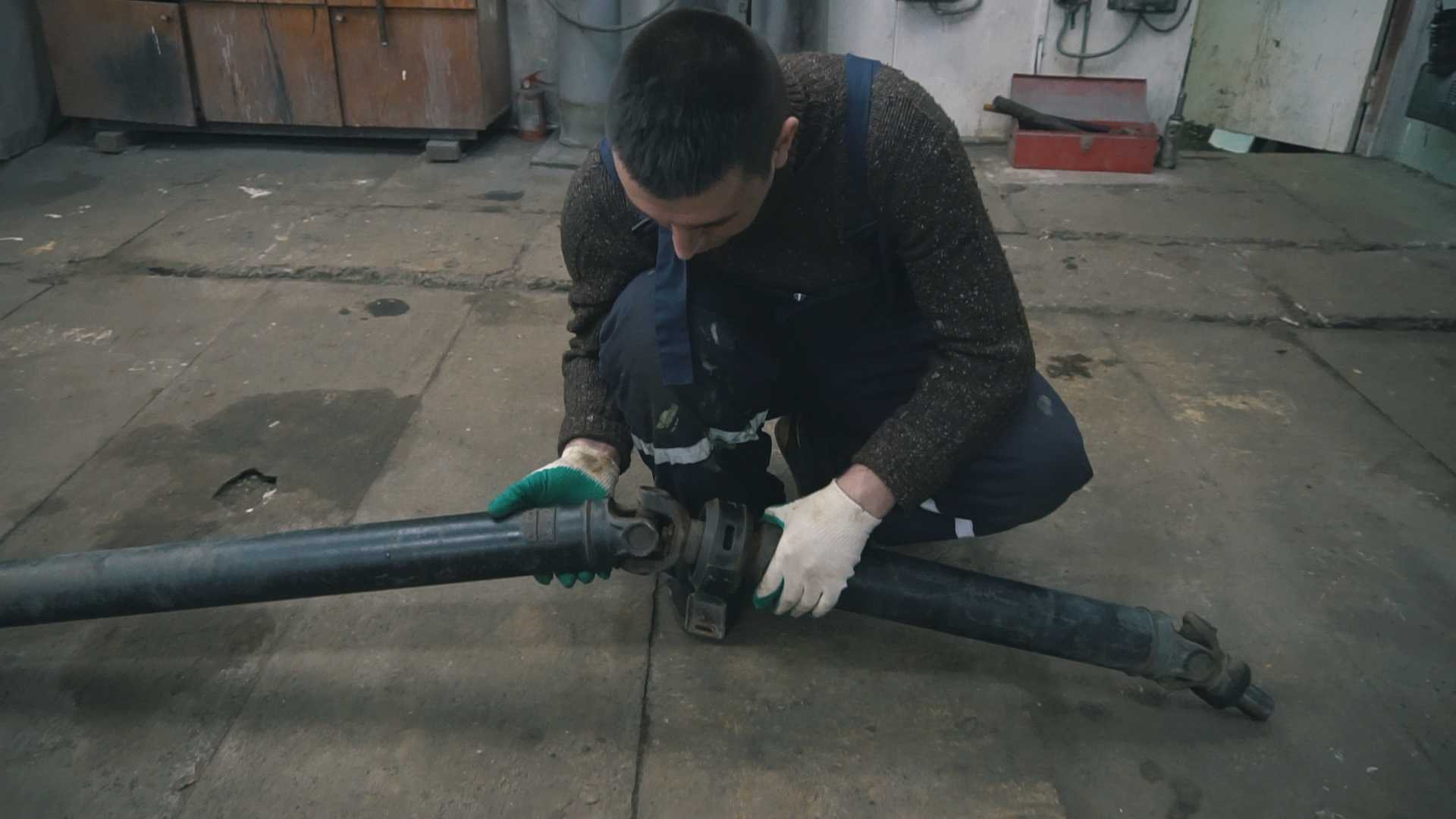

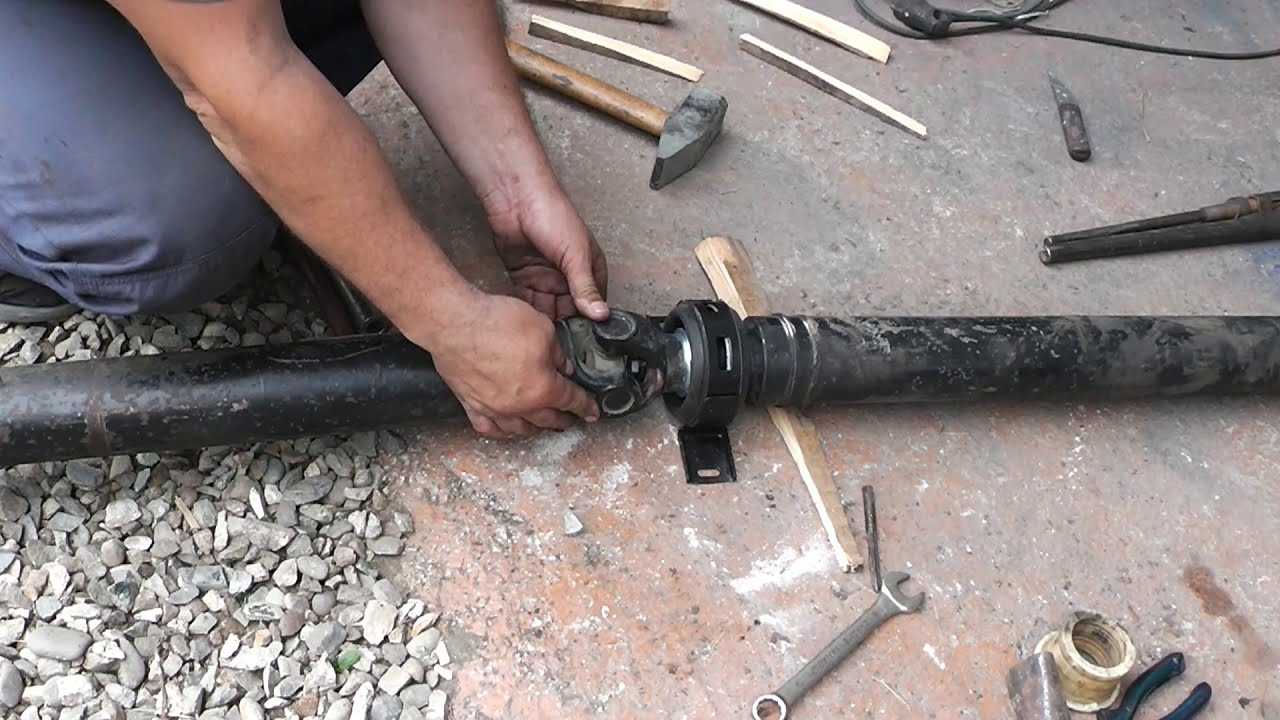

Как выполняется замена подшипника

Помимо прочтения статьи, рекомендуем к просмотру видео:

ВАЗ «5-ка», «6-ка» и «7-ка» обладают схожим устройством шасси, потому правила по монтажу и смене подшипника подходят ко всем перечисленным моделям.

Вначале необходимо поставить транспортное средство на смотровую яму и снять вал кардана, а заодно демонтировать крестовину (благодаря ключу на 27 откручивается болтик). Не нужно забывать о том, что гайку не нужно целиком снимать — необходимо оставить немного места непосредственно на резьбе, чтобы в последующем выпрессовать вилку.

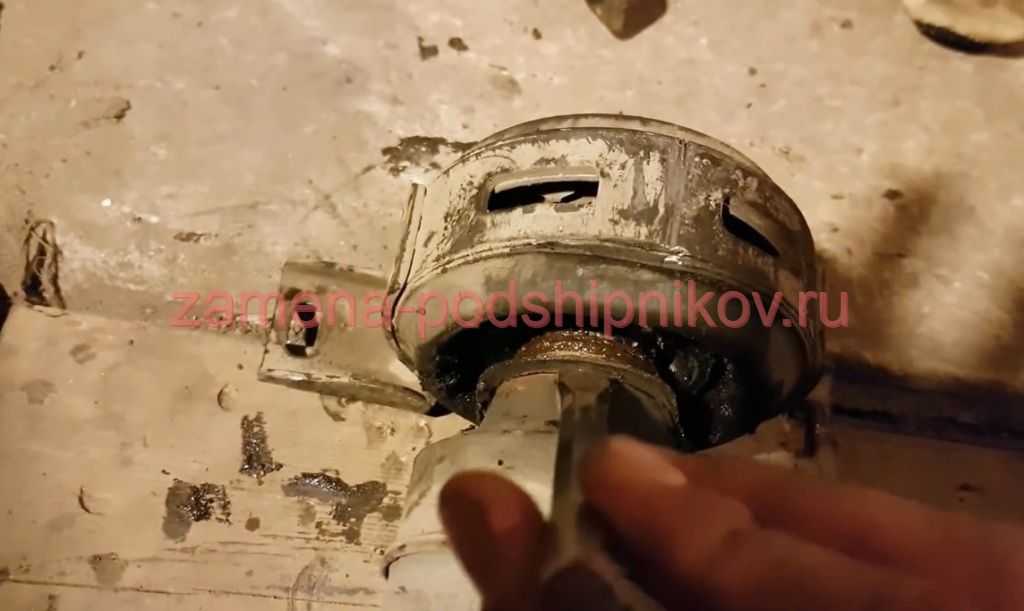

После этого потребуется съемник. Он может быть различного устройства – во время подбора этой детали нужно обязательно узнать у торговца о том, для какой именно модели транспортного средства к он предназначается. Благодаря съемнику впрессовывается вилка вала кардана. Вполне возможно, что такая деталь может заклиниться и не высунуться. Для этого используется молоток. Слишком сильно стучать нет необходимости, в противном случае неисправными станут и вилка, и съемник. После этого выпрессовке подвергается необходимая деталь, происходит снятие пластинки опоры.

Далее спрессовывается непосредственно подшипник с вала. Чтобы это выполнить, нужно найти два уголка (50×50) и с их помощью одновременно с опорой на кардан, сделать выпрессовку запасной части, которая изношена. В случае, если это необходимо, можно взять стальную наставку и через нее легко бить молотком. Все, подшипник снят.

После извлечения подшипника подвесного кардана, нужно достать стопорное колечко и шайбы грязеотражания. Теперь можно начинать устанавливать новую запасную часть, предназначенную для замены.

Установка выполняется схожим образом. Но здесь нужно учитывать одну особенность – для качественной замены необходимо произвести смазку новенькой детали. Иначе появится посторонний звук после замены подвесного подшипника кардан. Обычно, изготовители заблаговременно смазывают деталь, но этого не вполне достаточно, чтобы не появлялся звук после смены подвесного подшипника кардана. Для обеспечения автомобилю хорошего вращательного движения карданного вала, необходимо аккуратным образом поддеть подшипниковую крышечку (стенку), используя шило и сделать ее обработку. После этого новая деталь готова к монтажу. Если подмечено, что эта запасная часть прокручивается с зацепами, то необходима ее замена на другую, так как деталь или бракована, или подделана.

Следуя этим инструкциям, автовладелец легко может поменять поизносившуюся запасную часть на новую, гарантировав собственному автомобилю продолжительную и бесперебойную работу.

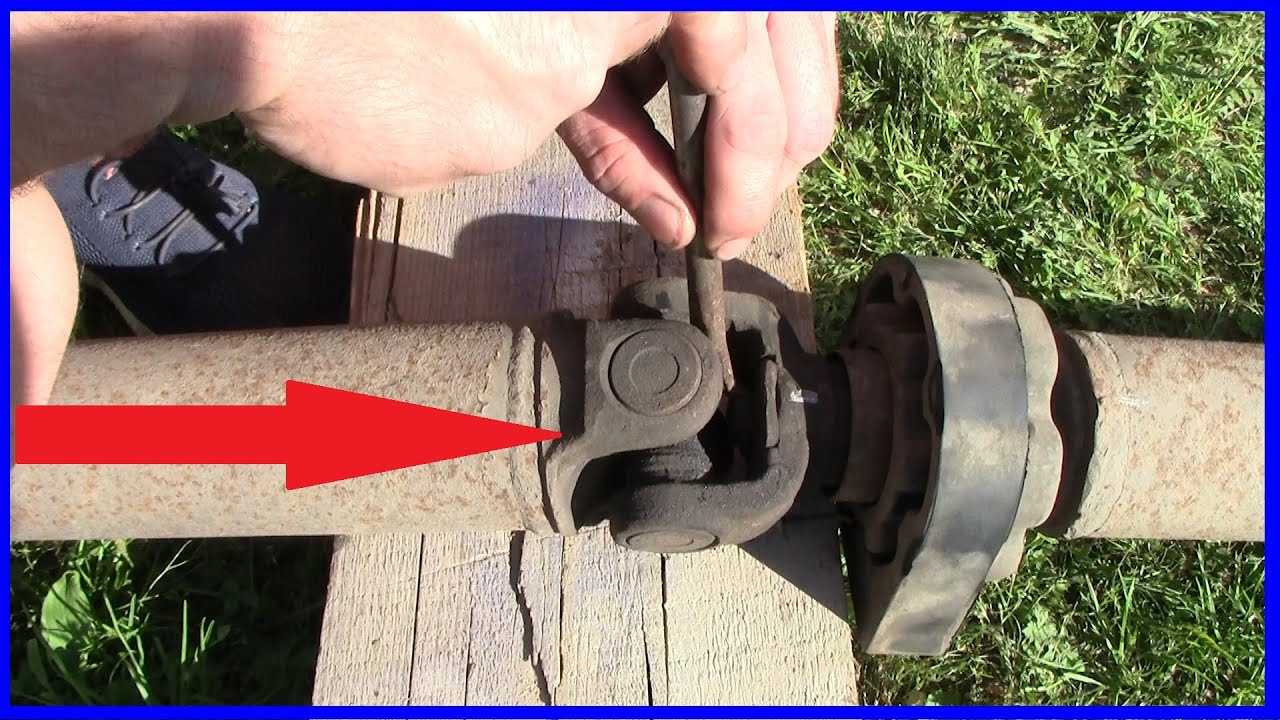

Замена крестовины

Перед разборкой кардан необходимо зафиксировать в тисках таким образом, чтобы одна его часть оставалась неподвижной, а вторая оставалась свободна — ее мы чуть позже снимем. Фиксировать кардан в тисках нужно ближе к сочленению, оставляя припуск 5-10 см. На подвижных частях кардана следует нанести метки, чтобы знать, какой стороной устанавливать снятую часть после замены крестовины. Кардан будет “бить”, если мы соберем его неверно.

Ключом на 15 откручиваем болт, соединяющий половинки кардана, снимаем подвижную часть. Далее нас ждет один из наиболее трудоемких этапов, который может потребовать немало физических усилий: выбивание крестовины. Для этого удобнее всего использовать молоток и головку на 27. Последовательно выбиваем крестовину сначала с одной стороны, затем с другой. Старайтесь не промахиваться мимо крестовины — сильный удар молотка может деформировать соединительные элементы кардана.

От выбитой крестовины можно избавиться — она нам больше не потребуется. Что касается новой крестовины, то перед ее установкой следует очистить ее от смазки, залитой туда производителем. Стандартная смазка не отличается высоким качеством и хватить ее может совсем ненадолго. Она легко вымывается водой, остатки можно удалить сухой тряпкой. Стандартную смазку лучше всего заменить на более качественную, например Смазка литиевая МС-1510 (BLUE) или похожую. Далее устанавливаем крестовину и фиксируем ее, обжимая тисками. На данном этапе не рекомендуется использовать молоток, чтобы случайно не повредить новую запчасть. Для лучшей фиксации рекомендуется подобрать по диаметру две шайбы и прихватить их сваркой с внешних сторон пазов, в которые устанавливается крестовина. Будьте внимательны: не перегрейте сваркой саму крестовину — это может расплавить масло и привести к его порче или утечке.

После фиксации новой крестовины собираем кардан заново в соответствии с нанесенными ранее метками. Стопорим соединительный болт при помощи подходящей по диаметру шайбы, проверяем ход кардана. Все, крестовина заменена, кардан готов к установке и дальнейшей эксплуатации.

Владельцы автомобиля газель и соболь 4х4, а также в других автомобилях, где передача крутящего момента происходит при помощи карданной передачи время от времени сталкиваются с проблемой поломки крестовины карданного вала (шарнира). Естественно, в такой ситуации рекомендована ее замена. Такая деталь, как кардан газель, хоть и является довольно большой по размеру, но по конструкции настолько проста, что любой непрофессионал может выполнить ее ремонт.

Диагностика карданного вала Nissan X-trail, Nissan Qashqai (+2), Renault Koleos

Неполная диагностика карданного вала проводится в случае когда кардан установлен на автомобиль. Для выявления только серьезных отклонений от регламентной работы его узлов. (Наглядный осмотр вала на дефекты, «прокачивание» крестовин на люфты, осмотр пыльника и резиновой опоры подвесного подшипника на наличие трещин или же отслоений резины.

Полная диагностика состоит из:

Снятия карданного вала с авто (Ключ-трещотка, головка на 16 свечная и головка с ключом на 14, пара удлинителей длинный и короткий)
Проверка на люфты узлов вала (Крестовины, подвесной подшипник, шрусовое соединение вала.
Осмотр резинового пыльника ШРУСа и резины подвесного подшипника
Проверка на закусывание крестовин и их подклинивание
Проверка подвесного подшипника на подкусывание или посторонние шумы
Внешний осмотр заломов, вмятин и изгибов труб карданного вала. (при необходимости произвести пробный запуск без контрольных грузов на специальном стенде или балансировочном станке.

Для чего нужна балансировка нужно почитать в отдельной статье.

Балансировка карданного вала

Дисбаланс кардана плохо сказывается на трансмиссии и ходовой. При проявлении одного из двух признаков, балансировка карданного вала обязательна. Сделать можно как самому так и на СТО Подробнее

Помимо данной информации уточню, что кардан с крестовинами под кернение после «реставрации», а именно замены крестовин необходимо балансировать, для уравновешивания биения осевого люфта и сохранения срока службы деталей и узлов КВ, а так же автомобиля.

Дисбаланс появляется из-за смещения крестовины по осям относительно фланца и вилки, для устранения данного дисбаланса применяются балансировочные груза.

Балансировочные груза

Это металлические пластины чаще всего, которые крепятся на карданный вал методом точечной сварки ( в основном заводская технология), либо полуавтомотической сваркой в ручном режиме грузик приваривается к трубе карданного вала как можно ближе к крестовинному узлу. Так же существует вариант крепления балансировочных клеевых грузов, но данный метод не совсем надежен.

Неполадки, поломки кардана

Не часто, но встречается, что карданный вал стучит. Такие стуки могут возникать во время резкого старта, при переключении скоростей.

Причины появления шума:

Ослабли болты крепления фланцев и соединительной муфты коробки передач.
Увеличенный зазор в раздвижном шлицевом соединении.
Большой зазор в подшипниках крестовины.

Причины вибрации карданного вала при движении:

вал деформировался;
кардан установлен не по меткам;
валы разбалансированы;
изношена втулка фланца промежуточной муфты или кольца центрирующего вторичного вала коробки передач;
подвесной подшипник имеет увеличенный зазор;
ослабли болтовые соединения поперечной опоры;
большой зазор в игольчатых подшипниках крестовинах;
ослабли крепления соединения вилки;
отсутствие смазки в шлицах вала.

Почему вытекает смазка

Соединения, имеющие смазку, уплотнения, часто разгерметизируются и происходит вытекание смазывающего вещества (Литол-24 и т.д.).

Причин всего две:

Изношен сальник шлицевого соединения.
Изношен сальник подшипников крестовин.

Как устранить причины неполадок кардана:

Постучать по резьбовым соединениям, проверить, если ослабли, сделать протяжку.
Если большой люфт в шлицевом соединении, то вал надо разобрать, посмотреть, скорее всего его придется менять.
При большой зазоре крестовины, ее заменить.
Деформированные детали карданного вала заменить или заменить в сборе.
Если карданный вал был установлен не по меткам, разобрать, установить по меткам.
Если есть биение вала, надо проверить его на изогнутость. Снять, покрутить. Конечно, для этого нужен специальный стенд, который покажет, согнулся вал или нет, но и на глаз видно бывает, вал ровный или нет.
Заменить сальники, если течет смазка.

Признаки неправильной работы кардана ГАЗель

Кардан – важная часть трансмиссии ГАЗели, которая переносит крутящий момент от коробки передач к заднему мосту. Неправильная работа кардана может привести к серьезным проблемам с автомобилем. В этой статье я расскажу вам о признаках, которые могут указывать на неполадки в работе кардана ГАЗель.

1. Вибрация и шум

Один из наиболее распространенных признаков неправильной работы кардана ГАЗель – это появление вибрации и шума при движении автомобиля. Если вы заметили, что ваша ГАЗель вибрирует или издаёт странные звуки, особенно при изменении скорости или при повороте, это может указывать на проблемы с карданной передачей. Небольшая вибрация может быть нормальной при высоких скоростях, но если вибрация становится сильной или появляется постоянный шум, следует обратиться к специалисту для диагностики и ремонта.

2. Повышенный износ шин

Когда кардан работает неправильно, это может влиять на равномерность износа шин ГАЗели. Если вы заметили, что шины изнашиваются неравномерно, особенно на задней оси, это может быть результатом несоответствия угла крена и установки карданного вала. Неправильно установленный кардан может вызывать излишнюю нагрузку на одну сторону заднего моста, что приводит к неравномерному износу шин. Если у вас возникла эта проблема, необходимо обратиться в автосервис для проверки и регулировки угла крена карданного вала.

Из чего состоит карданный вал?

Хотя, на первый взгляд, карданный вал кажется простым элементом, труба да и труба, но в действительности его устройство немного сложнее. Давайте познакомимся с этим вопросом ближе. Состоит герой нашей сегодняшней статьи из таких элементов:

подвесной подшипник;
вилка скользящая;
крепления;
сам карданный вал;
крестовина;
уплотнители.

Привести все существующие типы карданных валов к какому-нибудь одному знаменателю очень трудно. Дело в том, что эти устройства используются в огромном количестве разнообразной техники и, как следствие могут иметь различное исполнение.

К примеру, карданный вал может быть составлен из нескольких секций, а может быть и односекционный (такое обычно встречается у спорткаров). Во втором случае конструкция элементарна – это просто стальная труба, оба конца которой венчают крестовины карданного вала и наконечники.

Если секций больше одной, то и крестовин также становится больше – они нужны для сопряжения вращающихся под разными углами валов.

Ещё одна важная деталь конструкции — подвесной подшипник карданного вала. Он является опорой для всей конструкции и удерживает её на месте, не мешая вращаться. Подшипник закреплён к кузову машины, и в зависимости от количества секций кардана этих деталей может быть несколько.

Вот так, коллеги-автолюбители, мы кратко прошлись по основным вопросам, связанным с карданным валом автомобиля.

Ремонт карданной передачи ГАЗ 2705

Снятие карданной передачи с автомобиля

Рис. 5.28. Карданная передача с промежуточной опорой: Г — место допустимых ударов при сборке; 1 — манжета; 2 — игольчатый подшипник; 3 — стопорное кольцо; 4 — крестовина; 5 — торцевая шайба; 6 — скользящая вилка; 7 — масленка; 8 — балансировочная пластина; 9 — подушка опоры; 10 — подшипник промежуточной опоры; 11 — шлицевая вилка; 12 — задний карданный вал; 13 — фланцевая вилка; 14 — кольцо уплотнительное; 15 — стопорная пластина; 16 — болт; 17 — шайба

Перед снятием карданной передачи необходимо сделать метки взаимного углового положения скользящей вилки и вала коробки передач. Метки удобно делать краской на отражателе скользящей вилки и удлинителе коробки передач. Затем очистить от грязи выступающую резьбовую часть болтов крепления к фланцу заднего моста и отвернуть их. Отвернуть гайки крепления промежуточной опоры и освободить ее от поперечины рамы. После этого надо сдвинуть карданную передачу вперед, отсоединить ее от фланца моста. Для облегчения этой операции при необходимости можно ударить молотком через медную прокладку по фланцу заднего шарнира в месте, обозначенном буквой А (см.

Рис. 5.30. Разборка карданного шарнира: 1 — кольцо; 2 — фланец шарнира; 3 — оправка; 4, 6 — подшипники; 5 — пресс-масленка

После снятия колец выпрессовать подшипники в тисках, как показано на

Рис. 5.31. Последовательность сборки карданного шарнира: 1 — кольцо; 2 — стопорное кольцо

— вставить подшипники в отверстия вилки, частично надев их на шипы, и, вращая крестовину в разные стороны (рис. 5.31 А), плавно сдвинуть подшипники до упора (рис. 5.31 В);

— легким ударом молотка установить стопорное кольцо 2 в канавку подшипника. При этом кольцо необходимо придерживать, так как возможно его вылетание из канавки;

— поставить кольцо-оправку 1 на внешний торец ушка вилки с застопоренным подшипником (рис. 5.31 С) и допрессовать крестовину с подшипниками до упора стопорного кольца в подшипник и вилку, затем вставить второе стопорное кольцо;

— собрать вторую половину шарнира в той же последовательности.

У собранного шарнира не должно быть заеданий и переменного усилия проворачивания. Момент проворачивания шарниров не должен превышать 2 Н·м (0,2 кгс·м). Если шарниры тугие, нужно несколько раз ударить молотком в местах, обозначенных буквой А (см. рис. 5.28);

Промежуточная опора собирается в следующем порядке:

— запрессовать подшипник в обойму до упора, прилагая усилие к наружному кольцу подшипника;

— обойму с подшипником установить во внутреннюю полость подушки промежуточной опоры;

— промежуточную опору с подшипником установить на шлицевой конец до упора в буртик, прилагая усилие к торцу обоймы подшипника;

— вложить в канавку шлицевой вилки уплотнительное кольцо;

— установить шлицевую вилку 11 на шлицы хвостовика по ранее нанесенным меткам;

— болт 16 с надетыми на него стопорной пластиной 15 и шайбой 17 ввернуть на 2-3 нитки резьбы в торец шлицевого конца промежуточного вала; установить шайбу 17 в прорезь шлицевой вилки 11 так, чтобы овальное отверстие шайбы 17 было параллельно оси отверстий ушек вилки;

— разместив фиксирующий усик стопорной пластины 15 в овальном отверстии шайбы 17, прижать пластину шайбе и довернуть болт 16, затянув его моментом 40-45 H·м (4,0-4,5 кгс·м).

— застопорить болт 16, отогнув на грани его головки лепестки стопорной пластины 15;

— проверить легкость вращения подшипника промежуточной опоры, устранив при необходимости причину задевания деталей;

— застопорить болт 16, отогнув на грань его головки лепестки стопорной пластины 15.

После сборки карданной передачи необходимо произвести ее динамическую балансировку.

Установка карданной передачи на автомобиль

Первоначально необходимо вставить скользящую вилку переднего шарнира в удлинитель коробки передач. Фланец заднего шарнира соединить с фланцем ведущей шестерни заднего моста и затянуть резьбовое крепление моментом 27-30 Н·м (2,7-3,0 кгс·м). Промежуточную опору установить на поперечину рамы и, убедившись в отсутствии ее перекоса относительно продольной оси автомобиля, затянуть гайки моментом силы 12-18 Н·м (1,2-1,8 кгс·м).
