Регулятор давления топлива калина: принцип работы, неисправности, замена1ladakalina.ru

Проверка Датчиков и ИМ

В руководстве по техническому обслуживанию инжекторных автомобилей, оснащенных электронными системами управления, описана процедура нахождения неисправностей при невозможности запуска инжекторного двигателя.

Порядок нахождения неисправностей прост и понятен. Если двигатель не заводится при температурах выше 10 градусов, эта методика быстро помогает определить неисправность инжекторного двигателя в условиях сервиса при наличии диагностических приборов.

Другое дело, когда вы находитесь в дороге, и ваш двигатель заглох и отказывается работать, или запускается и сразу глохнет. Еще хуже, когда ваш автомобиль находится на стоянке и температура на улице ниже —10 градусов. В этих условиях нет возможности выполнить описанные процедуры полностью и быстро устранить неисправность, тем более что двигатель только что запускался, и видимых проблем с системой управления не было.

Замена неисправного клапана

Подлежащий замене регулятор расположен в топливном блоке, куда входят и другие элементы: электрический бензонасос, грубый фильтр и датчик уровня топлива Калины.

Понадобится вытащить блок из бака целиком, а потом менять регулятор. Для этого следует сбросить давление, как об этом сказано выше, после чего снять заднее сиденье. Модуль находится под люком, накрытым ковриком и звукоизоляцией, которая отодвигается в сторону. Надо открутить саморезы и снять люк, затем отсоединить провода и топливные шланги.

Прижимное кольцо, удерживающее узел, выкручивается в левую сторону. Сдвинуть его с места можно легкими ударами молотка по выступу через наставку. Затем из проема аккуратно извлекается топливный модуль вместе с поплавком.

С установленного в нем регулятора надо снять провод и вытащить крестообразной отверткой пружинный фиксатор. После этого клапан легко вынимается и меняется на новый. Перед установкой на место уплотнительные кольца новой детали необходимо смазать свежим моторным маслом.

Осуществляя сборку узла, важно проследить за состоянием прокладок и заменить их в случае износа. При установке топливного модуля в проем надо проследить за его ориентацией, стрелка на крышке должна указывать в сторону багажника

В конце не помешает заново проверить давление, а уж потом можно вкручивать золотник и производить запуск двигателя.

https://youtube.com/watch?v=PEMmSVodwLU

Регулятор давления топлива

ВАЗ Калина с инжекторным двигателем 8 клапанов оборудован регулятором давления топлива. Эта деталь существенно влияет на работу топливной системы и обеспечивает стабильное давление в топливной рампе.

Функция регулятора давления заключается в поддержании постоянного уровня давления топлива в системе. Он регулирует давление в топливной рампе, основываясь на различных факторах, таких как нагрузка двигателя, его температура и скорость вращения коленчатого вала. Регулировка давления топлива позволяет обеспечить оптимальное смешивание топлива и воздуха, а также повысить эффективность работы двигателя.

Регулятор давления топлива имеет электромагнитный клапан, который открывается и закрывается в зависимости от сигналов, поступающих с датчиков давления и других системных параметров. Когда двигатель находится в режиме холостого хода, клапан открывается, позволяя избыточному топливу возвращаться в топливный бак. При увеличении нагрузки на двигатель, клапан закрывается, что приводит к повышению давления топлива и его подаче к форсункам. Таким образом, регулятор давления контролирует подачу топлива в соответствии с текущей потребностью двигателя.

Регулятор давления топлива установлен вместе с топливным фильтром в специальном блоке, который расположен возле топливного насоса. Это позволяет обеспечить компактность и доступность детали для обслуживания и замены.

ВАЗ Калина с инжекторным двигателем 8 клапанов имеет эффективную и надежную топливную систему, в которой регулятор давления играет важную роль. Он обеспечивает стабильное давление топлива, что позволяет двигателю функционировать с высокой эффективностью и надежностью.

Инструкция по диагностике давления и ремонту бензонасоса

Если подача топлива недостаточная, то это может привести к снижению мощности мотора. Проявляется это ещё и тем, что при активном разгоне могут появляться характерные рывки. Это же касается и движения на повышенных скоростях. Итак, снимаем заднее сиденье, которое находится в правой стороне машины. Там мы находим специальную металлическую накладку, которую понадобится открутить.
Теперь включаем зажигание. Вы должны услышать характерные звуки насоса, который перекачивает топливо. Если этот звук слышен очень слабо, то можете снять ещё одно сиденье, чтобы услышать его отчётливо. Но, бывает и так, что звук отсутствует и в этом случае. В результате, нам понадобится проверить реле, а также предохранители, которые отвечают за работу бензонасоса.
Следующим пунктом будет ослабление хомута крепления, с последующим отключением от патрубка всасывающего типа бензонасоса топливного шланга. Указанный шланг находится немного ниже, нежели текущая отметка топлива в баке. И, дабы бензин не начал вытекать, нужно закрыть его отверстие любым подходящим предметом, который находится под рукой. Чаще всего, мы говорим о болте соответствующего диаметра.
Проверяем топливный шланг на предмет наличия повреждений
Теперь отсоединяем топливный шланг, после чего опускаем его, просто направив вниз, найдя наиболее удобное положение. Далее можно плотно закрыть отверстие шланга пальцем, а при помощи рычага ручной подкачки топлива несколько раз прокачайте жидкость. Вы должны ощутить характерное усилие, которое провоцируется наличием сопротивления напряженной пружины, которая сжимается. Мы говорим о пружине, отнесённой к диафрагме на рычаге. Если же подобного эффекта не наблюдается, то необходимо немного провернуть коленчатый вал мотора, используя для этого специальный болт крепления, который удерживает шкив, до нужной отметки.
При каждом нажатии пальцем, вы должны ощущать, что давление в шланге становится больше, а топливный насос начинает издавать характерный звук, больше похожий на «хлюпанье». Но, если давления нет, то это может говорить о недостаточном уровне герметичности клапана всасывающего типа, или же о повреждении диафрагмы.
Плотно закрываем патрубок всасывающего направления при помощи пальца, и заново повторяем цикл накачивания.

И, если при этом нет разрежения или же давления нагнетания, то помимо указанных возможных поломок, может оказаться, что в фильтре топливного насоса застрял посторонний предмет.

Не забываем промывать фильтр

Для его устранения будет достаточно промыть фильтр при помощи обычного бензина, а после этого — продуть сжатым воздухом или же компрессором.

Преимущества и недостатки бензонасоса

Несмотря на кажущуюся простоту, чтобы понять назначение топливного насоса, требуются некоторые пояснения. Дело в том, что в большинстве случаев, это касается и машин семейства Лада Калина, бензобак расположен от двигателя в противоположной стороне машины. Поэтому требуется эффективная работа бензонасоса, чтобы обеспечить прохождение топлива на значительное расстояние с требуемым давлением.

В конструкции Лады Калина установлен топливный насос электрического типа, как более современное и эффективное устройство.

Среди основных преимуществ бензонасоса можно выделить несколько:

обеспечение подачи требуемого объема топлива с учетом потребностей двигателя;
высокая надежность и простота конструкции;
высокий уровень безопасности, поскольку работа насоса прекращается сразу после остановки двигателя.

В то же время электрический бензонасос имеет ряд недостатков, которые могут повлиять на его работу:

шумность при работе;
необходимость охлаждения;
требовательность к качеству топлива.

Именно использование некачественного бензина и несвоевременная замена топливных фильтров приводят к снижению производительности или отказу от работы бензонасоса.

LADA KALINA. Неисправность ижектора, которая выносит мозг.

Привет. Сегодня хочу продолжить серию статей о симптомах неисправной инжекторной проводки. На примере автомобиля Лада Калина.

В моей практике были случаи неисправностей, в системе уравления двигателем, которые иногда ставили в тупик. Одна из таких причин была на Калине.

Владелец авто жаловался на плавание оборотов, повышенный расход топлива, потерю динамики, горящую лампу неисправности двигателя.

При подключении диагностического оборудования, видим ошибку по датчику кислорода: «бедная смесь». При этом на холостом ходу датчик кислорода работает : рисует синусоиду. Но как только включается вентилятор системы охлаждения двигателем, его сигнал показывет 0,1-0,2 Вольта, что соответствует бедной смеси. Двигатель начинает неустойчиво работать на холостом ходу.

После того как вентилятор отработает, датчик кислорода так же висит в бедной смеси, пока несколько раз не перегазуешь.

После всех проверок(замера давления топлива, проверки на подсос воздуха, метки грм)оставалось проверить только инжекторную проводку. И действительно, при шевелении проводки , рядом с электронным блоком управления двигателем, показания датчика килорода приходят в норму.

Расплетаем инжекторную проводку в салоне авто, находим массовые скрутки. Со временем медь в них окисляется и ацп датчиков начинают плавать.

Также откручиваем и зачищаем массовый провод, который идет от двигателя на кузов.

В предыдущих статьях я про это писал, просто симптомы неисправностей были другие.

Пропаиваем скрутки. После этого радуемся исправной работе двигателя.

Такая проблема с проводкой возникает на автомобилях Лада Калина до 2011 года выпуска, с механическим тросиком газа.

Надеюсь статья будет полезна автолюбителям.

Схема питания дизельного двигателя

Системы подачи дизельного топлива имеют свои особенности. Различают три типа конструкций:

Сommon rail (или аккумуляторная);
С насос-форсунками;
Разделенные.

Common rail

Наиболее популярная топливная система для дизельного двигателя — аккумуляторная (или common rail). Она соответствует более высоким экологическим стандартам. Это обеспечивается благодаря независимости процессов впрыскивания дизеля от режимов работы двигателя.

Конструктивно система питания дизеля common rail имеет два основных контура:

Участок низкого давления — состоит из топливного бака, насоса низкого давления, трубопроводов и фильтра.
Участок высокого давления — состоит из топливного насоса высокого давления (ТНВД), трубопровода, рампы (аккумулятора) и форсунок.

Принцип работы топливной системы дизеля представляет собой следующую последовательность:

Насос низкого давления нагнетает дизель из топливного бака в трубопровод.
Проходя по трубопроводу через фильтры грубой и тонкой очистки дизель подается в насос высокого давления.
ТНВД подает топливо в форсунки, с помощью которых происходит впрыск в цилиндры.
Одновременно с впрыском топлива происходит подача воздуха.

Разделенная схема питания и насос-форсунка

Разделенная топливная система состоит из топливного бака, трубопроводов, ТНВД и форсунок. При этом насос и форсунки соединены длинными трубопроводами, рассчитанными на высокое давление. Разделенная схема активно применяется в отечественном автомобилестроении, поскольку отличается низкой стоимостью и простотой конструкции.

В свою очередь, насос-форсунка — устройство, одновременно создающее нужный уровень давления и производящие впрыск топлива. Она располагается в головке блока цилиндров и приводится в действие кулачковым механизмом. Прямая и обратная магистрали при этом реализованы как каналы, находящиеся непосредственно в головке блока. Рабочее давление при такой схеме составляет до 2200 бар. Этот способ имеет важный недостаток — он характеризуется зависимостью давления от режима работы двигателя.

Состав и принцип работы

Главная функция любой топливной системы — это подача необходимого количества топлива из бака в камеру сгорания в определенный момент времени.

транспортировка топлива, его фильтрация и создание давления в системе — выполняется механическими и гидравлическими устройствами;
расчет количества и момента впрыска топлива, а также распределение его по цилиндрам — осуществляется электронными устройствами.

В состав топливной системы входят следующие элементы:

Бак — герметичная емкость для хранения топлива.
Трубопроводы (прямой и обратный) — трубки и гибкие шланги, по которым осуществляется транспортировка топлива.
Фильтры (грубой и тонкой очистки) — выполняют очистку от механических загрязнений.
Регулятор давления — необходим для обеспечения заданного уровня давления.
Насос — как правило, погружной, приводимый в движение электродвигателем.
ТНВД — для систем непосредственного впрыска (дизельных двигателей).
Топливные форсунки.

Расположение топливного фильтра

Система подачи топлива на Лада Калина предусматривает 2 этапа очистки: грубая и тонкая. Каждый из них в ходе эксплуатации автомобиля засоряется и требует замены на новый.

Один находится в бензобаке, установлен на всасывающий патрубок бензонасоса, удерживает частицы размером 80-100 микрон.
Второй – рядом с топливным баком, в нише, под днищем машины, способен удерживать соринки в 15-50 микрон.

Все фильтрующие элементы взаимозаменяемы, вне зависимости от модификации автомобиля.

Когда менять

Согласно регламенту производителя, заменой топливных фильтров на Калине рекомендуется заниматься каждые 30 000 км. пробега. Меньший интервал техобслуживания может быть выбран в зависимости от условий эксплуатации авто.

Алгоритм замены

Прежде всего следует «стравить» давление внутри топливной системы. Сделать это можно несколькими способами, самым простым из которых является следующий:

Открыть крышку предохранителей рядом с коробкой передач. Не путайте с реле бензонасоса (оно находится в другом месте), нам нужен именно предохранитель на 15 А.
Вынуть предохранитель.
Завести автомобиль.
Дождаться, когда он заглохнет из-за нехватки топлива.
Снова попробовать завести автомобиль. Скорее всего он чихнёт пару раз и не заведётся.

На этом можно считать что давления в шлангах от топливного насоса к форсункам — отсутствует.

Замена фильтра грубой очистки

Откинуть задний диван автомобиля, обеспечив доступ к технологическому лючку бензонасоса.
Крестообразной отвёрткой отвернуть 4 винта.
Удалить крышку.
Отсоединить «минусовую» клемму.
Отсоединить фишку «плюсового» разъёма.
Сдавить пластиковый фиксатор и снять патрубок со щтуцера насоса.
Второй патрубок снимается после отгибания металлической скобы.
Воспользовавшись небольшим зубилом и молотком, лёгкими ударными движениями снять стопорное кольцо, удерживающее бензонасос (против часовой стрелки).
Аккуратно извлечь насос из бака наклоняя его в сторону, в противном случае есть вероятность повреждения поплавка уровня топлива.
Закрыть отверстие чистой салфеткой (это позволит избежать попадания внутрь случайного мусора).
Отсоединить фишку внутреннего разъёма.
Извлечь из стакана путём сведения 4 пластмассовых защёлок.
Топливный фильтр грубой очистки насажен на штуцер всасывания. Потянув вверх, снять и установить на его место новый.
Сборка осуществляется в порядке обратном снятию.

Характерный щелчок при установке фильтра грубой очистки означает, что деталь установлена правильно.

Замена фильтра тонкой очистки

Выполнять замену фильтра тонкой очистки удобнее всего из смотровой ямы, на эстакаде или подъёмнике.

Отсоединить 2 топливных шланга.
Ключом на 10 отвернуть болт крепления фильтра.
Отогнуть крепёжный хомут и извлечь «бочонок».
Старый устанавливается в порядке обратном снятию.

Перед первым запуском после замены любого из фильтров несколько раз включить зажигание, не приводя стартер в движение. Тем самым вы нагнетаете в пустую топливную систему бензин, создавая давление необходимое для запуска двигателя.

Смотрите это видео на YouTube

Руководство по ремонту лада калина

Мотоциклы
Обзоры/Тесты
- Jawa
- ИЖ
- Минск
- Урал/Днепр
- Восход
- Скутеры
Литература
- Jawa
- ИЖ
- Минск
- Урал/Днепр
- Восход
- Скутеры
Тюнинг
- Jawa
- ИЖ
- Минск
- Урал/Днепр
- Восход
- Скутеры
Фотографии
Видео
Автомобили
Обзоры/Тесты
- ВАЗ
- УАЗ
- ГАЗ
- Audi
- Alfa Romeo
- Volkswagen
- Peugeot
- Renault
- Mercedes
- BMW
- CITROEN
- Fiat
- Ford
- Skoda
- SEAT
- Honda
- Mazda
- Nissan
- Opel
- Volvo
- Toyota
- Mitsubishi
- Daewoo
Литература
- ВАЗ
- УАЗ
- ГАЗ
- Audi
- Alfa Romeo
- Volkswagen
- Peugeot
- Renault
- Mercedes
- BMW
- CITROEN
- Fiat
- Ford
- Skoda
- SEAT
- Honda
- Mazda
- Nissan
- Opel
- Volvo
- Toyota
- Mitsubishi
- Daewoo
Тюнинг
- ВАЗ
- УАЗ
- ГАЗ
- Audi
- Alfa Romeo
- Volkswagen
- Peugeot
- Renault
- Mercedes
- BMW
- CITROEN
- Fiat
- Ford
- Skoda
- SEAT
- Honda
- Mazda
- Nissan
- Opel
- Volvo
- Toyota
- Mitsubishi
- Daewoo
Фотографии
Видео
Прочее
Видеоматериалы
- Мотоциклы
- Автомобили
- Ремонт
- Передачи
Общая литература
Тюнинг
Журналы
Карты дорог
История
Полезные статьи
Фотогалерея
Новости

Друзья сайта

Авто-Литература:
ВАЗ
УАЗ
ГАЗ
Audi
Alfa Romeo
Volkswagen
Peugeot
Renault
Mercedes
BMW
CITROEN
Fiat
Ford
Skoda
SEAT
Honda
Mazda
Nissan
Opel
Volvo
Toyota
Mitsubishi
Daewoo

Неисправности в системе улавливания топливных паров Лада Калина

Так как сам электромагнитный клапан не представляет собой сложного устройства, неисправностей у него, как таковых, немного – он может не открываться или не закрываться, когда это необходимо, или зависнуть в каком-нибудь определенном положении. Но виновником поломки может быть не только Evap-Solenoid, система улавливания бензиновых паров работает некорректно и по другим причинам:

пережаты или засорены соединительные патрубки;
в системе не создается нормального разрежения;
из-за обрыва цепи отсутствует напряжение на клапане;
полностью засорен угольный фильтр (что бывает редко);
сбои дает блок управления.

Если КПА завис в открытом положении, и он не перекрывает канал, возможно проявление следующих дефектов:

обогащается топливная смесь, отчего появляется «чернота» на электродах свечей зажигания;
двигатель начинает работать неустойчиво, особенно это заметно на холостых оборотах;
повышается расход бензина;
понижается приемистость ДВС.

Когда канал EVAP постоянно перекрыт клапаном продувки, в бензобаке создается избыточное давление паров, из-за этого:

возникает риск поломки бензонасоса;
может выйти из строя датчик уровня топлива.

Необходимо отметить, что продувка происходит в определенном режиме после запуска двигателя, программа выполняется в зависимости от оборотов коленчатого вала, и на холостом ходу система не работает. Импульс на КПА поступает, если:

охлаждающая жидкость нагрелась до температуры не ниже 75 градусов Цельсия;
дроссельная заслонка открыта не менее чем на 4%;
автомобиль движется со скоростью более 10 км/ час (но это необязательное условие).

Неполадки в электрической части EVAP фиксируются блоком управления, а на панели приборов загорается контрольная лампа Check Engine. Определить код неисправности можно с помощью специального диагностического сканера или компьютера с установленной программой, наиболее распространенные ошибки в системе улавливания паров, определяемые диагностическим устройством – P0441 и P0455.

Видео о тесте бензонасоса

Та тут вы можете посмотреть видео, на котором рассматривается, как же проверить и протестировать бензонасос:

Небольшая предыстория.В конце лета начал замечать, что машина периодически дергается при резком наборе скорости, да и прыти поубавилось…Около месяца собирался с мыслями чтобы собрать манометр для топливной системы )За этот месяц проверил герметичность форсунок следующим способом:— Вытаскиваем рампу с форсунками;— Накачиваем давление в топливной магистрали путем включения и выключения зажигания несколько раз;— Наблюдаем за форсунками, чтобы нигде ничего не капало и не сочилось.

Результат: все форсунки сухие и держат давление.

Потом подошло время замены масла и фильтров (масляного, воздушного и топливного), но изменений в работе двигателя не было.

Наконец, я собрался с мыслями и нашел подходящий манометр со шкалой до 0,6 МПа

6 атм.В гараже нашел кусок шланга подходящего по диаметру (около метра) и пару ленточных хомутов.

Сначала решил замерить давление на рампе:1. Снимаем защитный колпачек;2. Нажимаем на нипель чтобы стравить давление (польется бензин), я под нипель подкладывал тряпку, чтобы бензин не лился на выпускной коллектор;3. Выкручиваем нипель;4. Подключаем шланг с манометром и затягиваем хомут;5. Сначала проверил давление создаваемое насосом при включении зажигания;6. Потом запускаем двигатель и проверяем давление на разных режимах (оборотах) — вот здесь выяснилось, что не зря взял длинный шланг =) Закрепил его под дворником и наблюдал за показаниями из салона авто;

Итог не утешительный:1. При включении зажигания насос кое-как накачивал 1 атм, после 3-х включений зажигания накачалось всего 2,5 атм;2. На ХХ давление 3.2 атм, вроде не плохо;3. При подгазовке давление падает до 2,5 атм.

Решил проверить давление на самом насосе (без участия обратки):1. Откидываем заднюю сидушку;2. Откручиваем 4 винта лючка модуля бензонасоса;3. С бензонасоса нужно снять шланг справа (если смотреть по ходу движения авто), но аккуратно, если осталось давление — брызнет бензин;4. Подключаем шланг манометра и затягиваем хомут;5. Сначала проверил так же как и с рампой — включил зажигание;6. Подключил ELM адаптер и через программу OpenDiag на смартфоне принудительно включил бензонасос на 10 секунд;

Результат почти такой же:1. От зажигания на качалось только около 1 атм;2. После 10 секунд работы насоса давление поднялось до 2,5 атм, но выше уже не поднималось.

Для полной уверенности решил все таки снять модуль бензонасоса и проверить все внутри.

Тема в разделе «Ремонт Ауди», создана пользователем Kosh, 21 апр 2008 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.Необходимо обновить браузер или попробовать использовать другой.

Источник

Лада Калина регулятор давления топлива

Если на первых модификациях моторов «ВАЗ» с распределенным впрыском регулятор давления топлива располагался в подкапотном пространстве на рампе, то теперь конструкторы Лада Калина 8 клапанная поместили его внутрь бака. Сейчас этот важный элемент системы располагается в едином топливном модуле вместе с насосом и фильтрами для тонкой и грубой очистки, это все топливная система.

Такое решение создает определенные трудности в плане диагностирования и замены, поскольку во время операции потребуется частичная разборка бака. Несмотря на это, выявить и устранить неисправность в состоянии даже владелец Лада Калина, не обладающий завидным опытом.

Как работает регулятор (РДТ)?

Топливная система имеет регулятор давления топлива. Этот компонент системы впрыска является обычным мембранным клапаном. Его задача – поддержание постоянного уровня давления в магистрали и рампе вне зависимости от режима функционирования мотора. Величина создаваемого насосом давления поддерживается в пределах 3,7-3,9 бар. Если верхний порог значения по каким-то причинам превышается, то клапан тут же направляет избыток топлива в бак. Когда давление топлива недостаточное, то РДТ не способен его увеличить. Если клапан выходит из строя, то сам может спровоцировать понижение давления.

Особенности работы системы питания подробно рассмотрены на приведенной схеме.

Чтобы корректно диагностировать регулятор давления топлива потребуется детально ознакомиться с алгоритмом функционирования системы впрыска.

С включением зажигания в работу включается насос топливоподачи (поз. 6). Он создает потребное давление в рампе (поз. 2) и магистрали. Если по истечении нескольких секунд включение стартера не наблюдается, то бортовой контроллер дает команду на отключение цепи питания насоса.
Сначала топливо проходит сквозь фильтры, предназначенные для грубой и тонкой (поз. 7) очисток. Далее оно направляется в регулятор давления топлива, после чего по магистрали (поз 4.) подается к рампе и форсункам (поз. 3).
Пуск и дальнейшая работа мотора LADA Kalina 8 клапанная характеризуется сгоранием топлива. Оно посредством форсунок распыляется в коллекторе, после чего, смешиваясь с воздухом в определенной пропорции, направляется внутрь камер мотора, где и происходит горение.

На оборотах холостого хода РДТ сбрасывает подавляющую долю топлива в бак (поз. 5), ведь потребление незначительное, а давление, генерируемое насосом, постоянно высокое.

На повышенных оборотах ситуация иная. Здесь клапан не функционирует в режиме сброса, поскольку мотору требуются большие порции топлива.

Специалистами различаются два типа неисправностей РДТ. Это снижение уровня давления в магистрали или, наоборот, его чрезмерное повышение. В случае поломки элемент LADA Kalina 8 клапанная не подлежит ремонту. Его заменяют новым аналогом.

Как диагностировать неисправность?

В числе первых признаков, свидетельствующих о том, что топливная система неисправна, фигурирует вялая реакция мотора на нажатие педали газа, а также трудности с пуском. Если произошло снижение давления, то двигателю Лада Калина не хватает топлива для нормального функционирования. Это подтверждает слабый набор скорости при разгоне. Когда давление избыточное, то на ходу автомобиль ведет себя уверенно, однако запускаться стабильно мотор LADA Kalina не в состоянии. Это объясняется переливами топлива, что имеет ярко выраженный характер в летний период.

Первым шагом будет замер величины давления топлива. Для этого потребуется вооружиться манометром, который оснащен золотниковой насадкой. Аналогичным приспособлением замеряется давление внутри колесных шин.

Действуем в соответствии с нижеприведенным алгоритмом.

На остывшем моторе LADA Kalina открываем капот и снимаем пластмассовый колпачок, расположенный с торца топливной рампы (поз. 1 на схеме).
Под штуцер подставляем подходящую емкость. Нажимаем на золотник для сброса давления, после чего выкручиваем его (см. на фото).
Шланг манометра надеваем на обозначенный штуцер.
Чтобы запустить агрегат потребуется провод, которым соединяем плюсовой вывод аккумулятора с контактом, присутствующим на диагностическом разъеме. Он имеет маркировку «11». Зажигание при этом должно оставаться включенным. Время на проверку – около 10 секунд.

Признаки неисправности регулятора давления топлива калина

Всем привет, продолжаю обкатывать новый мотор, стал крутить его до 5000об/мин. И иногда появлялись проблемы с тягой, а именно создавался эффект отсечки на 4000об/мин. Т.е. тупо падали обороты в ноль и машина не хотела ехать пока обороты не падали ниже 3000. Такое бывало и на старом моторе, но тогда я грешил на прогоревшую прокладку, но тут понял что это связанно с одной из систем двигателя. Так же бывало, что с остатком в баке примерно 13литров, машина глотала воздух и глохла как дизель, сначала жутко троила и потом замолкала, хотя насос должен прогонять воздушную пробку. Все симптомы указывали на проблемы в топливной системе.

форсунки промыты при сборке, оставались РДТ (регулятор давления топлива) и сам насос.

Проверить давления в системе очень просто. Нужен манометр, шланг и 2 хомута. Не забываем что манометр точно показывает в второй трети шкалы, т.е. если нужно замерить давление в районе 2-4кгс/см2 нужно брать манометр от 1 до 8-10кгс/см2. На крайняк можно снять манометр с насоса, главное чтобы предел был в районе 7кгс/см2. Я взял поверенный манометр на 10кгс/см2.

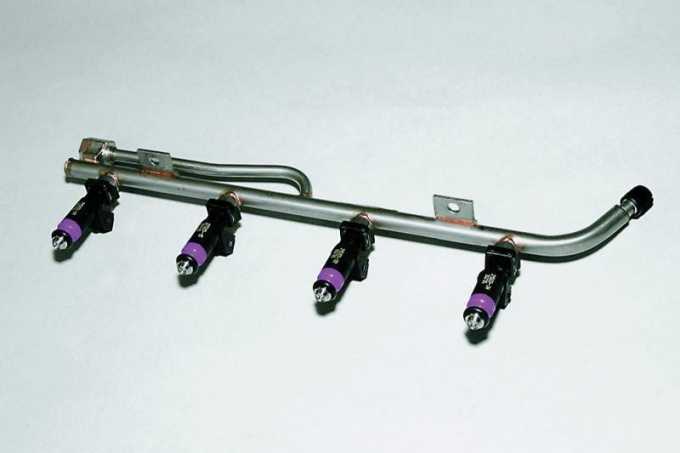

Подключается на рампах старого и нового образца одинаково. Снимается пластиковый колпачок с торца рампы

Под колпачком штуцер, в которой завернут обычный колесный золотник, выкручиваем его колпачком с колеса (ВАЖНО! Система под давление, будьте осторожны выкручивая золтоник

), а лучше снимите предохранитель насоса или разъем с него и заведите машину чтобы стравить давление в системе. А дальше надеваем наш шланг с манометром.

Теперь проверяем регулятор давления, для этого на холостом ходу снимаем с него вакуумный шланг от ресивера, давление должно резко подскочить на 0.7-0.9кгс. Если этого не произошло или произошло медленно регулятор не исправен.

У меня работал отлично, менял его год назад.

Далее проверяем сам бензонасос, для этого на холостом открываем дроссель и смотрим показания. Давление не должно падать ниже 2.2кгс.Если давление не падает читаем как проверить фильтр, если упало как у меня то просто читаем почему это может быть , у меня упало до 1кг. Падение может происходить из-за забитых фильтров или из-за полумертвого насоса. Теперь чтобы найти виновника всех бед, на холостом ходу пережимаем пассатижами обратку топлива, которая идет от регулятора давления. При этом давление должно дойти до 5-7кгс/см2. Т.е. насос в упор должен качать больше 5кгс. Теперь следим как это происходит, если давление доходит выше 6кгс но очень долго, порядка минуты или больше, виноваты забитые фильтры (грубой очистки в баке, или тонкой около бака). Если не доходит хотя бы до 4 кгс значит насос мертв, т.е. он работает но не так как должен. У меня насос не смогу накачать в упор даже 3кгс. Вердикт замена насоса.

До этого, года 3 назад уже менял насос, тогда не было опыта и пару раз вставал с сухим баком. А сейчас это произошло из-за неисправной приборки. На ней врут все показания, поэтому ей готовится замена на приборку 2110. В общем не оставляйте бензин на дне бака, всегда держите в нем хотя бы литров 15, насос не переносит работу на сухую, нет охлаждения протекающей средой, т.е. бензином, в лучшем случаи износ насоса и падение давления, а после полный выход из строя. В худшем перегрев и воспламенение внутри насоса. Взрыва не будет, но напугает вас дымом конкретно.

Делать нечего, пришлось брать деньги и искать новый насос, к слову тогда 3 года назад я взял оригинальный БОШ за 750руб. Стоял такой же. Сейчас же спросив оригинал офигел от цены в 1600руб. Все дело в калинах и приорах, на них цены запчастей выше чем на те же Самары, а вот насос к несчастью везде одинаковый, и благодаря новой маркировки т.к. Самары сняты с производства, считается как насос на Приору поэтому и цена такая. Но я пошел другим путем и нашел в Магнитогорске функцианальный аналог БОШ фирмы СОАТЭ. Но цена 780руб. Так же взял новый фильтр грубой очистки (гусиная лапка) и тонкой очистки фирмы SCT.

Для тех читателей блога, которые следят за моим каналом YouTube, информация будет не новой, а для остальных опишу все здесь. Итак, в течение последних нескольких дней с моей Калиной начались проблемы. И заключались они в следующем:

двигатель после длительного простоя начал плохо заводиться, чаще со второго раза даже
машина стала очень «тупая», и по ощущениям потеря мощности составляла порядка 20 %
расход топлива увеличился на 10 % при работе двигателя на холостых оборотах, и при движении тоже

В общем, по всем признакам, которые описаны выше, похоже было на умирающий бензонасос. Разумеется, предварительно проверил ДМРВ, так как его рабочее напряжение тоже уже близко к критическому. Но при его отключении ничего не изменилось в лучшую сторону.

В итоге, начал разбираться уже с топливной системой. Сразу скажу, чтобы не было лишний вопросов:
