Замена трапеции дворников ваз 2110
Не думаю, что кто-то будет спорить с тем, что для безопасного управления автомобилем, необходим хороший обзор. Для этого необходимо, чтобы работал механизм, приводящий в движение щетки,была исправна трапеция дворников, но и сами щетки должны быть в хорошем состоянии и соответствовать времени году.
Погодные ненастья напоминают нам о регулярной замене щеток «дворников». Некоторые производители этих крайне важных деталей, рекомендуют менять щетки один раз в год. Дело в том, что под воздействием окружающей среды, резиновые вставки постепенно высыхают и теряют свою эластичность. Твердая резина работает как скребок, оставляя на стекле разводы и полосы. Проведите пальцем по лезвию резинки, если оно стерлось и затупилось, нужно заменить щетки. Не экономьте на мелочах и перед наступлением слякотной поры смените высохшие или сношенные дворники.
Виды дворников
Классические.
Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.
Бескаркасные.
Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .
Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.
Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.
В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам
В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще

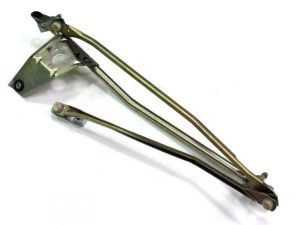

Замена трапеции стеклоочистителя ваз 2110
1. Отсоедините «-» провод аккумулятора.2. Снимите облицовку и накладку ветрового окна3. Выньте расширительный бачок

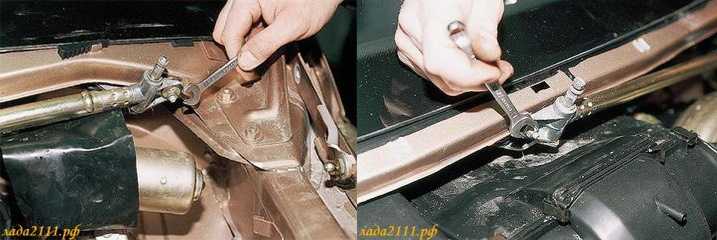

4. Отсоедините фишку двигателя «дворников».5. Затем ключом «на 10» отверните гайку левого…
…потом правого крепления очистителя к автомобилю, …
6. Открутите болт крепления кронштейна двигателя «дворников».
7. После этого снимите трапецию со шпилек и достаньте ее из корпуса воздуховода.
8. Ключом «на 13» отверните гайку держащюю кривошип.9. Ключом «на 10» открутите 3-и болта держащих двигатель на кронштейне…… снимите его.
Устройство омывателя лобового стекла
Узел омывателя состоит из:
- бачок;
- насос;
- шланчики для подачи воды;
- распыляющие воду форсунки.
Наиболее оптимальное расположение водяных форсунок в таком положение, при котором струя будет попадать на середину лобового стекла.
Насос в этой системе служит для нагнетания воды в форсунки. Есть модификации, в которых осуществляется одновременная подача моторчиком (насосом) воды и на фары, и на заднее стекло.
Устройство насоса омывателя:
- моторчик;
- рабочие колеса с лопатками;
- щеточки.
При выходе из строя моторчика, он, как правило, не ремонтируется, его просто заменяют. Обычно бывают проблемы с форсунками.
Очистители и омыватели стекол
Рабочий узел стеклоочистителя ветрового стекла в сборе
Система стеклоочистителя ветрового стекла состоит из моторедуктора, рычажного механизма, рычагов стеклоочистителей со щетками, переключателя Механизм стеклоочистителя ветрового стекла, оборудованный самоостанавливающим устройством, состоит из червячного механизма и пластины с кулачком для временного поддержания цепи во включенном состоянии до завершения цикла рабочего хода стеклоочистителя при выключенном положении переключателя. Стеклоочистители приводятся в движение электродвигателем с постоянным магнитом. Мотоедуктор установлен на щитке передней панели и соединен с рычажным механизмом стеклоочистителя ветрового стекла. Стеклоочистители ветрового стекла имеют две скорости (LOW низкая и HIGH высокая) и прерывистый режим работы. Выключатель стеклоочистителей неотъемлемая часть переключателя стеклоочистителей и омывателей. Стеклоочистители ветрового стекла управляются рычагом с правой стороны рулевой колонки.
Омыватель ветрового стекла
Схемаразводкиомывателяветровогостекла
1 шланг подачи жидкости к омывателям лобового стекла;
2 жиклеры омывателей; 3 бочок омывателей
Система смывателя ветрового стекла состоит из, бачка, насоса, патрубков, сопел распылителей и переключателя стеклоочистителя и омывателя.
Бачок омывателя ветрового стекла установлен внутри переднего правого крыла. Закрепленный к бачку насос омывателя подает жидкость через патрубки к двум жиклерам, установленным на капоте автомобиля. Выключатель омывателя составная часть переключателя стеклоочистителей и омывателей. Омыватели ветрового стекла управляются рычагом с правой стороны рулевой колонки.
Стеклоочиститель и омыватель заднего стекла
Задними стеклоочистителем и омывателем оборудованы модификации с повышенным уровнем комплектации. Задний стеклоочиститель и омыватепь единый узел. Задний омыватель установлен на заднем стеклоочистителе. Выключателем заднего стеклоочистителя и омывателя является тот же выключатель, что и для ветрового стекла. Нажмите выключатель на одно положение вперед и задний стеклоочиститель начнет работать в медленном режиме. Нажмите еще раз выключатель вперед, заработает система стеклоочистителя и омывателя.
Регулировка очистителя ветрового стекла.
Перед установкой рычагов включите и выключите очиститель.
Поднимите щетки и опустите их на стекло. Непосредственно перед затяжкой гаек установите щетки на расстояниях С и D от верхнего края декоративной решетки (рис. 7.24).
Подайте на стекло жидкость из омывателя. Включите и выключите очиститель.
Рис. 7.24. Схемарегулировкиочистителейветрового
стекла
Схема разводки омывателя заднего стекла
(автомобили с кузовом Хетчбек):
1 жиклер омывателя; 2 клапан омывателя; 3 бачок омывателя
Убедитесь, что щетки остановились на тех же расстояниях С и D. Расстояние С равно 25мм; расстояние D = 40мм. Затяните гайки рычагов моментом 21-26 Нм.
ВНИМАНИЕ!. Передустановкойрычаговочиститеих осиметаллическойщеткой
Этоуменьшитвероятностьослаблениярычаговвпроцессеэксплуатации.
Очиститель и омыватель ветрового стекла
Очиститель ветрового стекла
1 —- задняя втулка вала якоря
2 —- войлочное кольцо
3 —- корпус электродвигателя
4 —- постоянный магнит;
5 —- якорь
6 —- коллектор
7 —- траверса со щеткодержателями, дросселями и термобиметаллическими предохранителями
8 —- передняя втулка вала якоря
9 —- панель с помехоподавительными конденсаторами и контактами концевого выключателя
10 —- блок промежуточных шестерен
11 —- крышка
12 —- корпус редуктора
13 —- ведомая шестерня
14 —- выходной вал моторедуктора
15 —- блок промежуточных шестерен
Очиститель ветрового стекла состоит из моторедуктора, рычагов и щеток. Электродвигатель очистителя – трехщеточный, с возбуждением от постоянных магнитов, двухскоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель, а для снижения радиопомех – конденсаторы и дроссели.

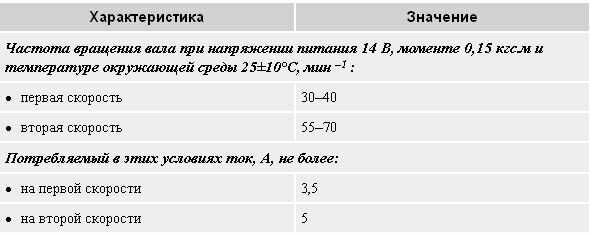

Технические характеристики моторедуктора
Очиститель имеет три режима работы, они включаются правым подрулевым переключателем. Прерывистый режим обеспечивается электронным реле К2 типа 524.3747, установленным в монтажном блоке. Это реле также включает малую скорость моторедуктора очистителя при включении омывателя ветрового стекла. Реле должно обеспечивать включение электродвигателя с частотой 14±4 цикла в минуту при частоте вращения вала моторедуктора не менее 20 мин -1 , температуре 20±5°С и напряжении питания 14±0,2 В.
При работе очистителя на малой скорости в постоянном режиме напряжение питания подводится к диаметрально противоположным щеткам. При работе очистителя на максимальной скорости «+» питания подводится к щетке, расположенной сбоку.
Для разгрузки контактов выключателя зажигания очиститель подключен через дополнительное реле К6 в монтажном блоке.
Неисправный моторедуктор рекомендуется заменять новым (возможна зачистка коллектора, контактов концевого выключателя и замена шестерен). Погнутые рычаги выправляют. При износе шарниров – их заменяют.
Схема включения омывателя и очистителя ветрового стекла
1 —- электродвигатель очистителя ветрового стекла
2 —- электродвигатель омывателя ветрового стекла
3 —- переключатель очистителя и омывателя ветрового стекла
4 —- монтажный блок
5 —- выключатель зажигания
К2 —- реле очистителя ветрового стекла
К6 —- дополнительное реле
А —- условная нумерация штекеров в колодке электродвигателя очистителя
В —- к источникам питания
Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного слева в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.
Омыватель включается правым подрулевым переключателем, при этом питание подается на электродвигатель насоса и реле очистителя ветрового стекла, которое включает очиститель на малую скорость работы, если он был выключен или работал в прерывистом режиме.
При неисправности насоса его заменяют. Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской.
Снятие и разборка очистителя ветрового стекла
ПОРЯДОК ВЫПОЛНЕНИЯ
Отключаем «минусовой» провод от аккумулятора.
Снимаем облицовку и накладку ветрового окна (см. Снятие облицовки и накладки ветрового окна).
Снимаем расширительный бачок (см. Снятие расширительного бачка).
Отсоединяем разъем моторедуктора очистителя.
Ключом «на 10» отворачиваем гайку левого…
…и правого крепления очистителя к кузову, …
…а также один болт крепления кронштейна моторедуктора.
Снимаем очиститель со шпилек и извлекаем его из коробки воздухопритока.
Ключом «на 13» отворачиваем гайку крепления кривошипа.
Ключом «на 10» отворачиваем три болта крепления моторедуктора к кронштейну…
…и снимаем его.
Крестообразной отверткой отворачиваем два винта крепления защитного колпака.
Снимаем колпак.
Отвернув крестообразной отверткой четыре винта крепления крышки моторедуктора, …
…снимаем ее.
При необходимости заменяем шестерни моторедуктора, зачищаем контакты концевого выключателя. Сборку проводим в обратной последовательности.
Снятие датчика уровня, электродвигателя и бачка стеклоомывателя
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоединяем «минусовой» провод от аккумулятора.
Отсоединяем разъем датчика уровня жидкости в бачке стеклоомывателя.
Отворачиваем против часовой стрелки и вынимаем датчик уровня жидкости.
Для снятия бачка стеклоомывателя ключом «на 10» отворачиваем гайку заднего…
…и болт переднего крепления бачка к кузову.
Приподняв бачок, отсоединяем провода…
…и шланг подачи жидкости от электродвигателя.
Поддев отверткой электродвигатель, …
…отделяем его от бачка.
2011 — 2017 Autofizik.ru
Для рекламодателей:[email protected]
Расположение предохранителя омывателя
В разных автомобилях блоки предохоранителей и сами предохранители расположены в разных порядках, нет единого стандарта, чтобы блок находился, например, именно справа и был определенный порядок, какой предохранитель за что отвечает. Узнают расположение блока и конкретного предохранителя, например, при замене предохранителя прикуривателя. Поэтому рассмотрим для конкретных марок и моделей машин на фото.
На авто VW Jetta 6 (Фольксваген Джетта 6) предохранитель омывателя расположен в отсеке мотора, справа от двигателя. Расположение предохранителя омывателя в блоке Ваз 2110. Сам блок находится в салоне с водительской стороны. Предохранитель, отвечающий за работу омывателя под номером 9 (второй справа сверху).
Расположение предохранитель омывателя Wolksvagen Passat B7
Проверка нового устройства
Чтобы проверить работоспособность нового электродвигателя заслонки, следует установить позицию печки на синей точке на левой ручке. Подождав около 20 секунд, нужно запустить двигатель. Проверку нельзя провести без мультиметра. Необходимо замерить сопротивление между Х1.1 и X1.4. Если новый электродвигатель заслонки функционирует правильно, то напряжение будет составлять 800-1200 Ом (контроллеры 1333.3854, 1303.3854, 1313.3854), 3600-5000 Ом (модели 1323.3854).
Теперь необходимо проверить работу заслонки на красной отметке. В первом случае сопротивление должно быть на уровне 3200-5000 Ом, а во втором – на уровне 1200-1600. В некоторых случаях отсутствие нужного показателя говорит о неисправной работе датчика. Из-за конструкционных особенностей этот элемент в отдельности поменять нельзя, как результат, требуется замена всего моторедуктора.

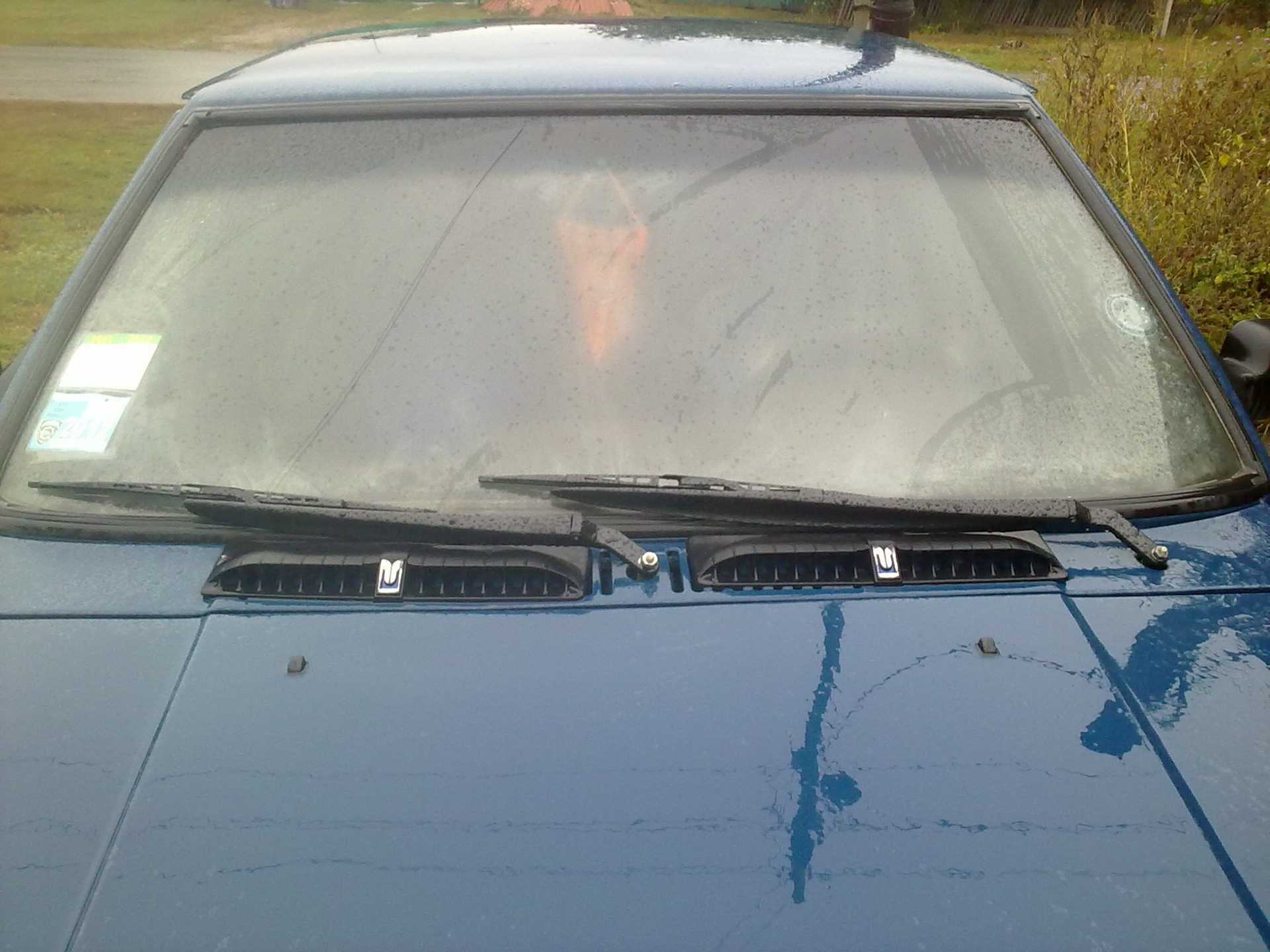

Увеличиваем зону очистки лобового стекла ВАЗ 2110
Если кроме левой стойки добавить еще грязную полосу, которую дворники десятки не могут дочистить, тогда обзор водителя существенно уменьшается, особенно при левом повороте.
На машинах выпущенных в последнее время этот сектор очищается дворниками лучше.Увеличить зону чистки лобового стекла можно различными способами, все зависит от того, как выглядит полоса грязи, до которой дворник не добирается.
Начну с самого простого способа:
Увеличиваем площадь чистки лобового стекла (простой способ)
Кроме того, приподнятый дворник будет отчищать только верхнюю часть возле стойки. В результате чего неочищенная область будет напоминать клин.
Доработка механизма стеклоочистителя
Шатун имеет изогнутую форму. Похоже, что этот изгиб на заводе делают как получится (иначе как объяснить, что у одних дворник доходит до края стекла, а у других оставляет 10см).Чтобы увеличить ход (амплитуду) дворника нужно немного распрямить углы шатуна с помощью молотка, что сделает шатун длиннее.Чем длиннее колено (шатун), тем больше амплитуда (ход) движения тяг. Вот пример, когда дворник достает край стекла имея длину шатуна 69,8мм (в Вашем случае правильная длинна может отличаться).Поэтому выпрямление шатуна нужно выполнять экспериментальным путем и лучше не переусердствуйте с разгибанием (иначе шатун начнет задевать головки болтов на корпусе электродвигателя).
Ставим шатун на ось, совмещая метки и выполняем сборку в обратном порядке. Аккуратно не сорвите резьбу при затягивание гайки поводка дворника.Возможно придется несколько раз переставить поводок дворника на валу привода пока не найдете положения, когда верх дворника не будет в крайнем положении задевать резинку лобового стекла.
Таким образом, совмещая два метода (удлинение штока и подогнуть поводок) можно добиться результата, когда большая зона грязи возле стойки превратится в тоненькую полоску.
Важно правильно отрегулировать крайнее положение щетки возле стойки, если щетка будет очень близко прилегать к кромке стойки, тогда есть вероятность, что на большой скорости дворник просто вылетит с лобового стекла (если установлены водостоки от Приоры, тогда дворник физически не сможет вылететь)Также для правильной работы стеклоочистителя важно, чтобы не было люфта вала. Вот результат правильной настройки и доработки системы работы дворников:Кстати, иногда увеличить ход щеток получается простой заменой трапеции на новую, а некоторые говорят, что увеличить площадь очистки лобового стекла можно заменой трапеции или поводков от Шеви-Нивы. . Вот результат правильной настройки и доработки системы работы дворников:Кстати, иногда увеличить ход щеток получается простой заменой трапеции на новую, а некоторые говорят, что увеличить площадь очистки лобового стекла можно заменой трапеции или поводков от Шеви-Нивы.

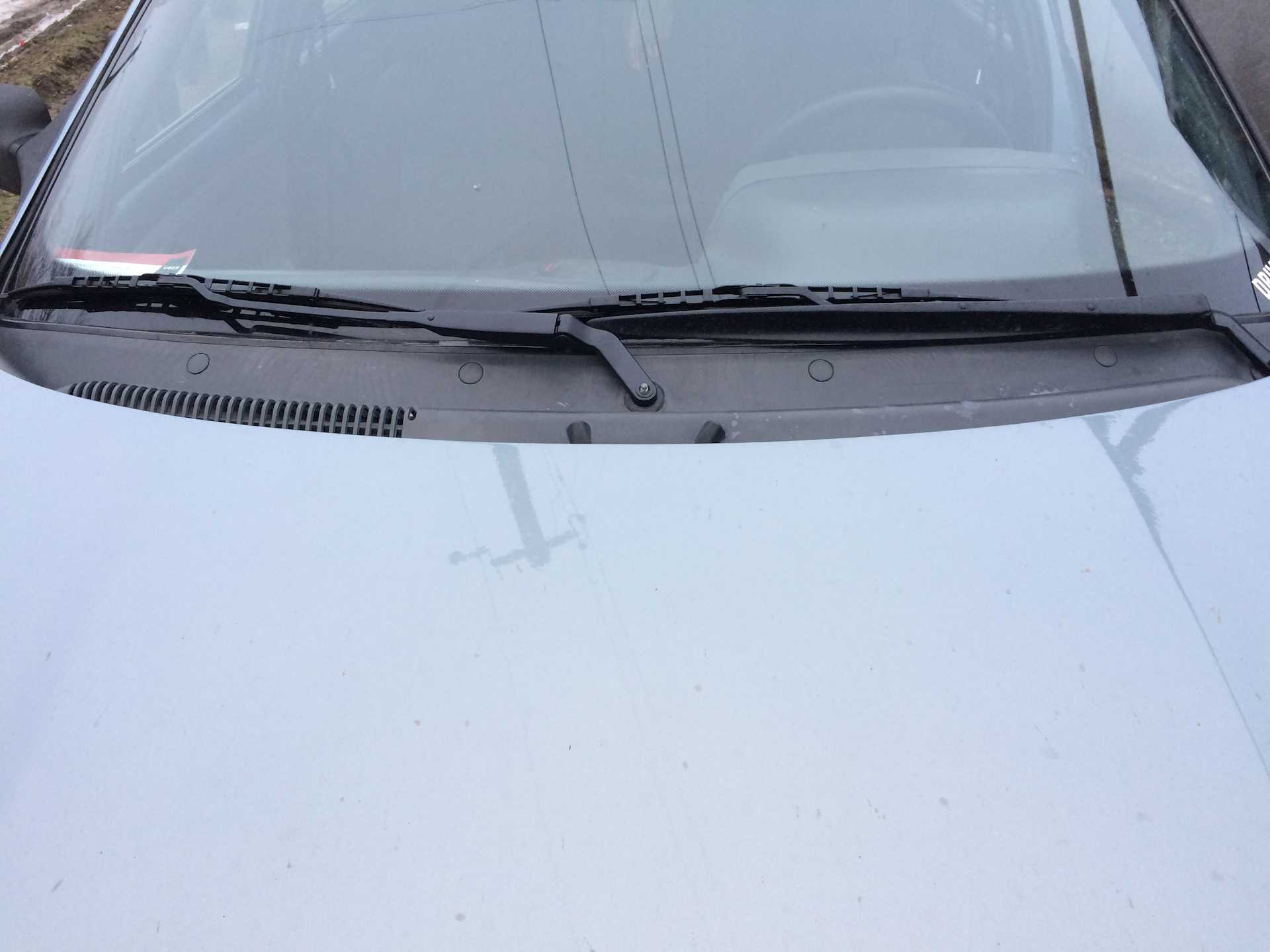

Вот результат правильной настройки и доработки системы работы дворников:Кстати, иногда увеличить ход щеток получается простой заменой трапеции на новую, а некоторые говорят, что увеличить площадь очистки лобового стекла можно заменой трапеции или поводков от Шеви-Нивы.
Снятие омывателя ветрового стекла

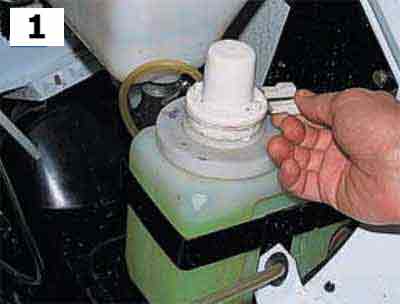

Снятие электронасоса
Записав порядок подсоединения проводов к выводам насоса (на крышке электродвигателя указана полярность),..
…отсоединяем колодки.
Снимаем с патрубка насоса шланг.
Повернув против часовой стрелки, вынимаем электронасос из бачка.
Устанавливаем насос в обратной последовательности, соблюдая полярность подсоединения проводов.
Снятие форсунок
Снимаем рычаги стеклоочистителя и облицовку наружной панели передка (см. выше «Снятие и разборка стеклоочистителя, замена его реле»).
Отсоединяем шланг подвода жидкости.
Сжимаем пальцами фиксаторы форсунки…
…и вынимаем ее.
Аналогично вынимаем вторую форсунку.
Устанавливая форсунки, убеждаемся, что их жиклеры направлены на ветровое стекло, а фиксаторы защелкнулись.
Усовершенствование для очистки лобового стекла
Доработка и усовершенствование омывателя ветровых, лобового и заднего стекол значительно улучшают эксплуатацию.
Улучшение работы омывателя заключается в следующем: надо купить новый бачок с возможностью установки одного или более моторчика. Существуют бачки с выемками для двух моторчиков. Также по материалу есть мягкие и твердый пластмасс, твердые дольше эксплуатируются и выдерживают лед (если вода или незамерзайка замерзла). Некоторые подключают один моторчик к одной форсунке. При этом повышается расход, но напор увеличивается. В общем, смотрите видео по доработке омывателя.
Сегодня с утра уже замерзла водица в омывателе!Начал брызгать, а моторчик омывателя даже не гудит… Варианта 2: приказал долго жить предохранитель или моторчик!У меня такая тема уже второй раз, поэтому я на 99 % был уверен, что это предохранитель!Поменять его — дело 3 минут!Открываем инструкцию на стр 200
Открываем блок предохранителей тот, что в моторном отсеке
Вытаскиваем тот, что в инструкции под номером 40А на деле крайний правый-верхний (это если стоять перед авто, на фото, получается, он крайний левый-верхний))Ставим новый на 15А (до этого был на 10, а родной тоже, вроде, на 10)
Все работает! Дело-то нехитрое)Однако некоторые едут на стошки или даже к ОД все это делатьИ почему-то денег с них берут нормально так от души…
Цена вопроса: 10 ₽ Пробег: 20000 км
Особенности очистителя и омывателя ветрового стекла
Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов, односкоростной.
Для защиты от перегрузок в нем установлен термобиметаллический предохранитель.
Очиститель имеет два режима работы – постоянный и прерывистый; они включаются правым подрулевым переключателем.
Прерывистый режим работы обеспечивается реле типа РС-514, прикрепленным двумя гайками к передней левой боковине.
Реле должно обеспечивать 9–17 включений электродвигателя в минуту при температуре от –20 до +50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут сделать до четырех непрерывных двойных ходов)
Сопротивление обмотки электромагнита реле – (66±2) Ом, обмотки прерывателя – (23±1) Ом.
Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.
Омыватель включается оттягиванием на себя правого подрулевого переключателя (нефиксированное положение).
При неисправности насоса его заменяют.
Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской или тонкой иглой.
Перейти на страницу:
Сообщение ALK » 14 май 2010, 11:56
Кто знает что творится за забором зоопарка?
Сообщение Nikadim » 14 май 2010, 22:02
Сообщение fraer » 20 май 2010, 10:31
Сообщение _JJ » 30 июн 2010, 12:06
fraer В моторчике контакты размыкаются и замыкаются для парковки щеток в нижнем положении. постоянный режим по идее работать и без реле должен там просто проводок на моторчик идет, серый. А вот для работы прерывистого режима нужно реле которое над левой ногой.
Перенес я дворники водительский на 15см левее пассажирский на 5. + двигатель от 8-ки и реле понятно тоже. Чуть попозже выложу отчет с фотками. А сейчас такой вопрос волнует: Надо поставить дворники побольше 40-45 см. от чего? у иномарок крепление другое, может искать с переходниками? может от 8-ки 9-ки у них крепление такое же? или может вместе с поводками менять?
Re: Дороботки стеклоочистителя
Сообщение nick2121 » 02 сен 2010, 10:13
Re: Дороботки стеклоочистителя
Сообщение wwm » 02 сен 2010, 10:20
Re: Дороботки стеклоочистителя
Сообщение Ghost_killer » 02 сен 2010, 10:22
Re: Дороботки стеклоочистителя
Сообщение kayotte » 02 сен 2010, 10:37
Сейчас кучу дворников продается с разными крепежами, я себе 450 мм поставил, фирма не важна одни из самых дешевых в супермаркете графитовые, имхо лучше менять их раз в сезон и наслаждаться качеством работы, чем ездить на бошечемпионевалео но 5 лет
Но и мотор нужен соответствующий, я 2110 пользуюсь, реле 2108 разобрал, резистор от клеммы J сменил на 1 с мелочью кОм (можно было и меньше) и поставил переменный резистор на 10 кОм, получил паузу от 1 сек до 10, а вот взмахов оставил 4 ( не было подходящего резистора) ну и диодом реле защитил, а то были случаи “залипания”, больше 15 сек считаю не целесообразным, но и паузу штатную в 3 сек считаю большой, бюджет на переделку 0, всё нашлось дома
Экспедиционник, подрамник, сцепление ШН, синхронный карб Weber, 31 резина, СРПМ, усиление. в общем всякий мелкий тюнинх.
Микромоторедуктор ваз 2110
Серийный микромоторедуктор ваз 2110 нашел свое применение в системе отопления этого автомобиля. Такой моторедуктор печки ваз 2110, фото которого представлено в Сети, отвечает за регулирование температуры воздуха, которую создает система отопления для прогрева салона, двигателя, лобового и кормового стекла. Существует несколько модификаций таких изделий, которые устанавливались на одну и ту же марку автомобиля, поэтому следует изучить инструкцию моторедуктора отопителя 2110, чертеж к нему и визуально сравнить новую деталь со старой, демонтированной, на предмет схожести. Только после этого следует его устанавливать, взамен вышедшего из строя.
Фото моторедуктора отопителя 2110
Основная причина, по которой определяется поломка данной детали – отсутствие регулировки температуры воздуха электроотопителем автомобиля. Проверка работоспособности данного микромоторедуктора привода заслонки ваз 2110 состоит в необходимости подачи на электроэнергии от аккумулятора (12 В) на его двигатель в среднем положении отопителя. Заодно проверяется и работа контроллера, выход из строя которого тоже покажет отсутствие регулирования температуры воздуха.
Причины дефектов моторедуктора заслонки отопителя ваз 2110
При отсутствии изменения температуры воздуха возможны такие дефекты:
- Вышел из строя моторедуктор заслонки отопителя ваз 2110
- Нарушена целостность электрической цепи, т.е на двигатель не доходит подаваемое напряжение
- Наличие дефекта в автономной системе управления отопительной системы автомобиля
Если необходима замена моторедуктора заслонки отопителя ваз 2110, своими рукамипроводим ряд следующих операций:
1. Готовим слесарный инструмент. Нам потребуются отвертки с крестовым навершием, как короткой, так и удлиненной формы, а также гаечный ключ на 10 торцевого или рожкового типа.
2. Освобождаем контакты стеклоочистителей от предохранительных колпачков из резины
3. Ключом на 10 отвинчиваем гайки контактов.
4. Освобождаем жабо от заглушек декоративного типа (их 4 штуки) и появляется доступ к саморезам.
5. Снимаем 2 гайки с боковых плоскостей жабо, для этого целесообразно применять набор ключей – головок с трещоткой – воротком.
6. Вынимаем уплотнительную резинку с отсека электродвигателя
7. Выкручиваем саморезы, которые крепят термические радиаторы электродвигателя.
8.Демонтируем жабо, предварительно отсоединив трубопровод.
9. Местоположение мотора заслонки – левая плоскость прибора – отопителя, недалеко от усилителя тормозной системы вакуумного типа. Он крепится на 3 винтах.
Неисправности дворников ВАЗ 2107
Замена сгоревшего моторчика
В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.
Расположение предохранителя очистителя и омывателя стекла в монтажном блоке
В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:
- Открутить гайки крепления;
- отогнуть рычаг, снять его с посадочного места;
- ключом на 22 открутить крепления трапеции с двух сторон;
- снять пластиковые вставки;
- снять уплотнительную резинку капота;
- убрать питание от моторчика стеклоочистителя;
- вынуть его с приводом из отверстия в кузове;
- защитный чехол отогнуть, открутить гайки крепления;
- надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.
Видеоинструкция по замене трапеции дворников
После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.
По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.
Неполадки трапеции
Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:
- установить моторчик в начальное положение;
- параллельно друг другу расположить кривошип и короткую тягу;
- после этого к трапеции закрепить моторчик.
Не работает реле дворников
При отказе дворников в работе прерывистого режима можно утверждать, что из строя вышло реле. Сначала нужно проверить подачу питания на колодку реле. Для этого необходимо снять реле, включить дворники в прерывистом режиме работы, проверить напряжение на клеммах. Если ток не поступает, нужно устранить обрыв цепи или заменить выключатель. Конструкция реле такова, что ремонту оно не подлежит. Так что, если при напряжении оно не работает, нужно менять деталь на новую.
Самостоятельная замена трапеции стеклоочистителя на ВАЗ 2110
Актуальная тема для владельцев соответствующей модели – замена трапеции стеклоочистителя на ВАЗ 2110. Автомобилисты со стажем знают: эта деталь подвержена быстрому износу. точнее не сама деталь, а некоторые ее компоненты. В частности, втулки из пластика. Конструкция ли в этом виновата, или еще какие-нибудь недоработки, но они изнашиваются значительно быстрее, чем остальные механизмы.
Между тем, работоспособность стеклоочистителей – гарантия безопасности при плохой погоде.
Замена трапеции стеклоочистителя на ВАЗ 2110 – вынужденная мера, к которой приходится прибегать для поддержания «дворников» в рабочем состоянии. На начальной стадии указанная неполадка проявляется в ослаблении давления – другими словами, стеклоочистители не справляются с потоками воды или обильным снегопадом. Возврат в исходное положение затруднен, прямо-таки ощущается натужность, с которой дворники двигаются по стеклу.
Наличие подобных симптомов говорит об износе механизмов трапеции стеклоочистителя.
Попытки ремонта детали – тем более в кустарных условиях – нецелесообразны: слишком тонкий механизм, да и пластиковые втулки не подлежат замене. Единственный выход – замена трапеции.
Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.
Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.
Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем
Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена. Установка новой трапеции производится в обратном порядке
Установка новой трапеции производится в обратном порядке.
Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.
Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.
Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше ).
Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.
Заметим. что для подобных экспериментов нужен изрядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).
Вывод: чтобы не приобрести вместе с сомнительной вещью ворох проблем, устанавливаем родную деталь, не гоняясь за копеечной экономией.
Как видим, замена трапеции стеклоочистителя на ВАЗ 2110 – весьма простое занятие, доступное даже для дилетанта
Еще раз обратим внимание начинающих автолюбителей, что все действия должны производиться с максимальной аккуратностью – в особенности связанные с извлечением
- Почему не работают дворники на ВАЗ 2110? Несколько популярных причин и способы починки
- Замена троса ручника на ВАЗ 2107. Никаких СТО. Сделай сам
- Замена топливного фильтра на Kia Spectra своими руками
- Как поменять резинку на дворнике? Простые и быстрые способы
Неприятно, когда в самый подходящий момент появляются проблемы со стеклоочистителем, например, дворники отказываются работать, их движения затруднены, либо щетки царапают лобовое стекло автомобиля. Возможно придется менять трапецию очистителя в сборе, но какую установить в замен старой?
Применяемость
| Марка | Модель | Наименование по автокаталогу | Чертеж |
| ВАЗ | ВАЗ-2108 | Моторедуктор | Кузов / Окно ветровое и заднее |
| ВАЗ | ВАЗ-2109 | Моторедуктор | Кузов / Окно ветровое и заднее |
| ВАЗ | ВАЗ-2109 | Моторедуктор | Кузов / Окно ветровое и заднее |
| ВАЗ | ВАЗ-21099 | Моторедуктор | Кузов / Окно ветровое и заднее |
| ВАЗ | ВАЗ-21099 | Моторедуктор | Кузов / Окно ветровое и заднее |
| УАЗ | УАЗ 3160 | Электродвигатель с редуктором | Кузов / Окно ветровое и заднее |
| УАЗ | УАЗ 31519 | Электродвигатель с редуктором | Кузов / Окно ветровое и заднее |
| ИЖ | ИЖ 2126 | Электродвигатель | Кузов / Окно ветровое и заднее |
| ИЖ | ИЖ 2717 | Электродвигатель | Кузов / Окно ветровое и заднее |
| УАЗ | УАЗ 31512 | Электродвигатель с редуктором | Кузов / Окно ветровое и заднее |
Где еще применяется запчасть
Представленные данные о запчастях на этой странице несут исключительно информационный характер.
Скачать прайс-листы
Чтобы скачать прайс-листы — вам необходимо авторизоваться. Если вы впервые на сайте, заполните пожалуйста регистрационную форму.
