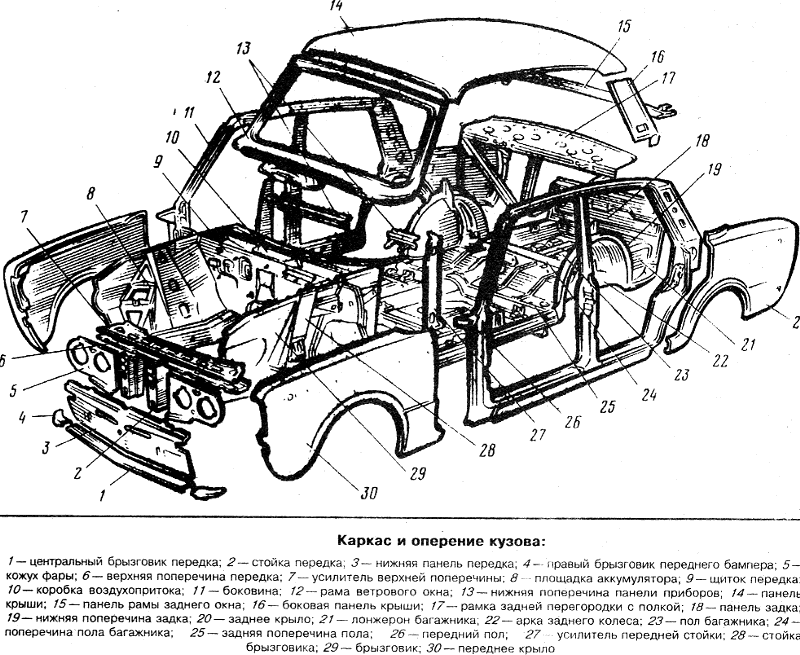

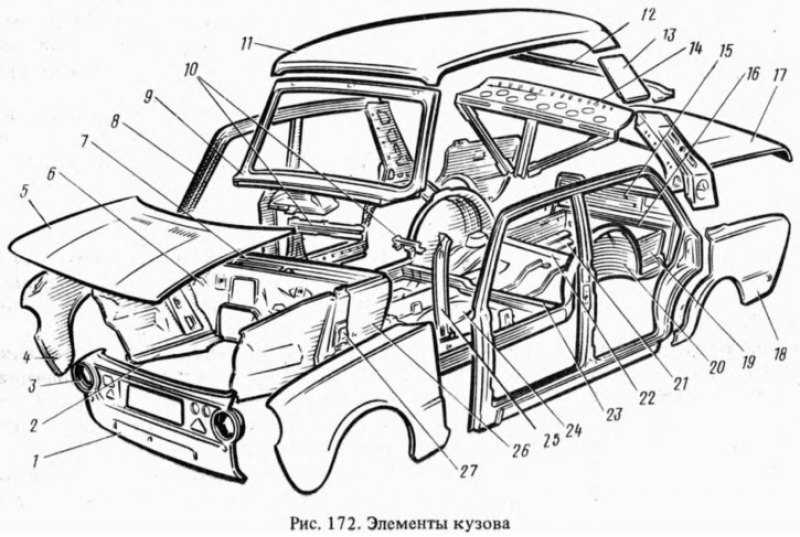

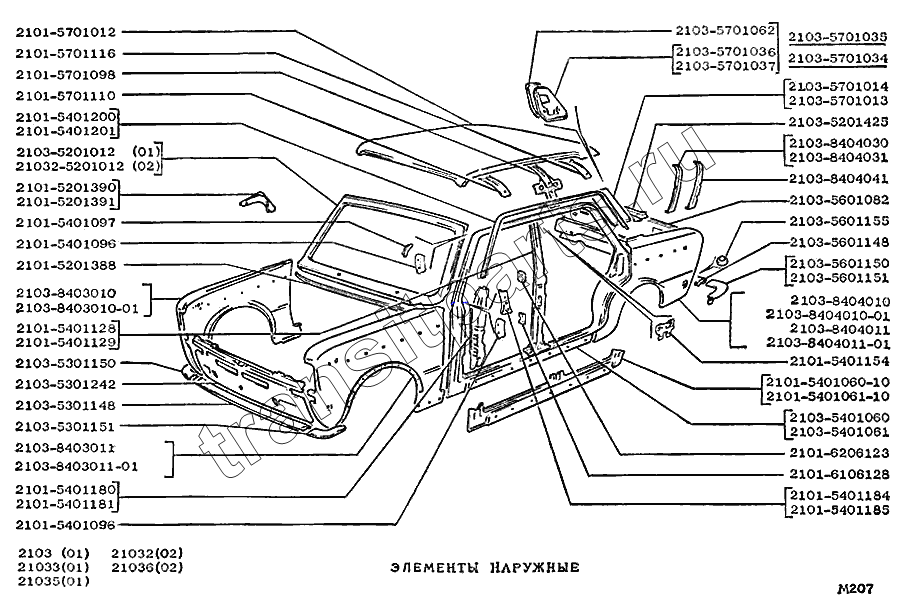

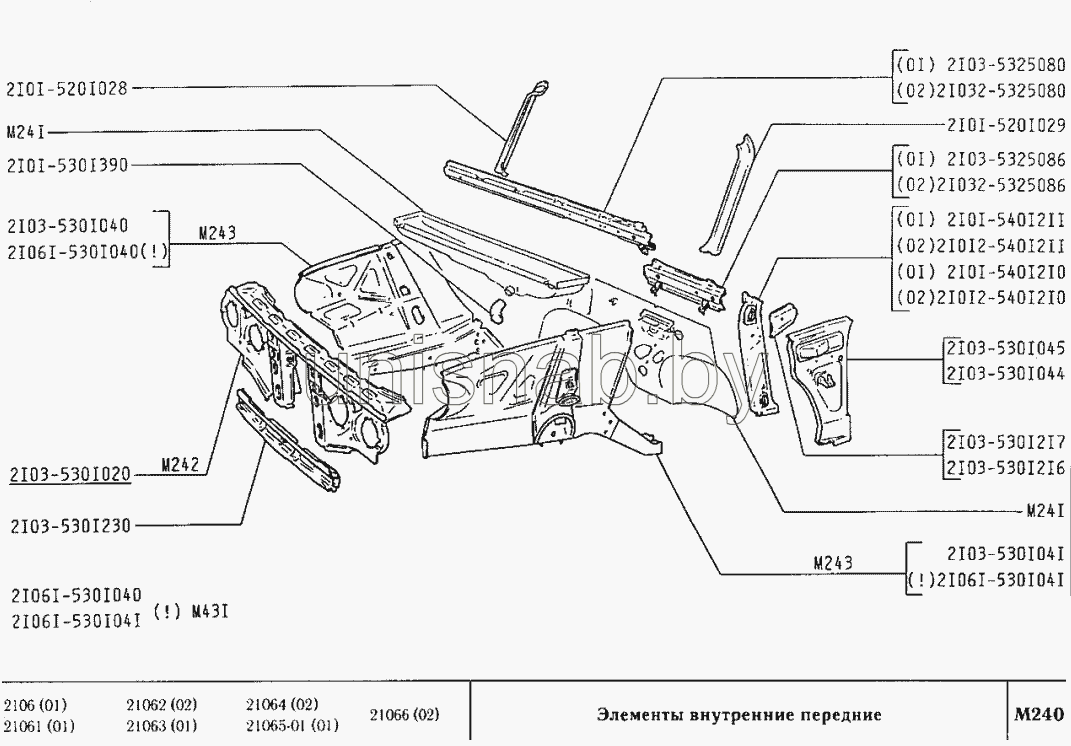

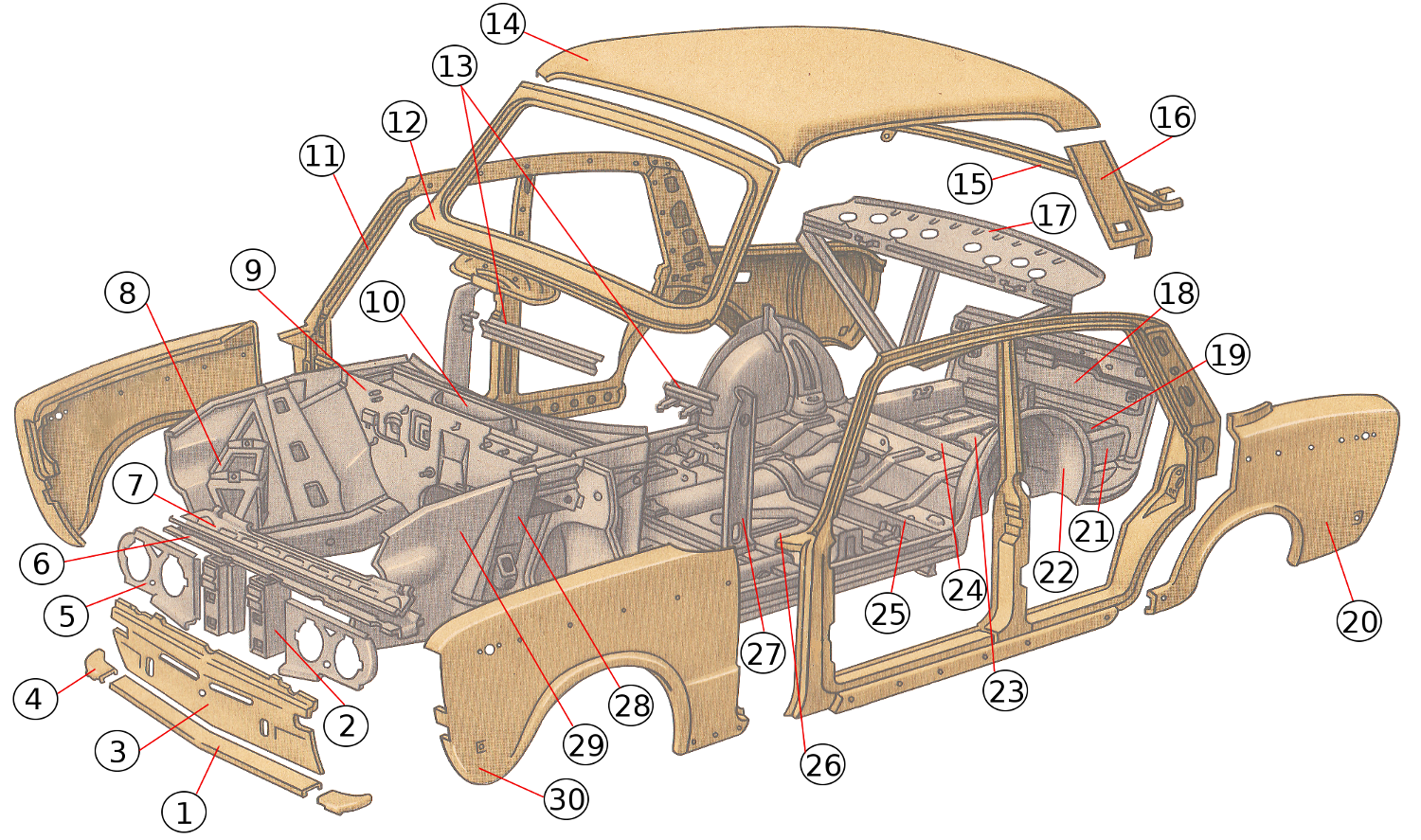

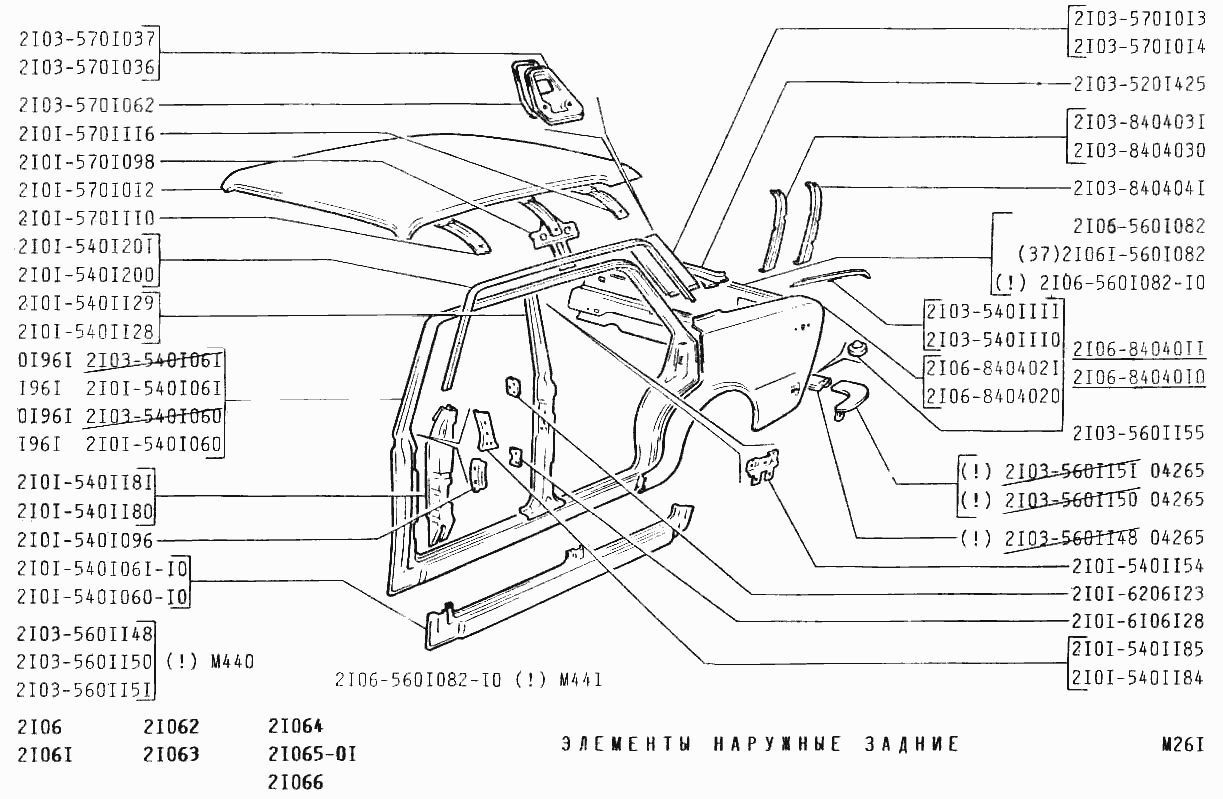

Детали кузова автомобилей ваз 2103, 2106 схема

Введение

ВАЗ 2104 стал производиться с 1984 года . ВАЗ 2104 стал считаться семейным автомобилем из-за его универсальностии многофункциональности.ВАЗ 2104 стал продолжителем модели ВАЗ 2102

Этот автомобиль привлек к себе внимание благодаря современному внешнему виду и своей грузоподъемности. ВАЗ 2104 находиться двигатель рабочим объемом 1,5 литра и пятиступенчатая механическая коробка передач.Потом стали выпускать более современную модель Это Я киска!! (19:20:57 4/10/2009) продолжитель ВАЗ 2104-ВАЗ 21044

ВАЗ 21044стал отличаться оснащенной системой центрального впрыска вместо карбюратора и каталитическим нейтрализатором и двигателем 1,7 литра. ВАЗ 21044 долгое время поставлялся на экспорт, но сейчас его можно найти и на внутреннем рынке. Модель ВАЗ 21043 выпускается небольшими партиями компанией «ВАЗинтерсервис». Основное отличие ВАЗ 21043 – это увеличенная грузоподъемность. Заднее сидение имеет возможность трансформации, позволяя перевозить длинномерный груз прямо в салоне автомобиля. Это Я киска!! (19:36:13 4/10/2009) ВАЗ 2104, произведенн Волжским автомобильным заводом. ВАЗ 2104 стал производиться с 1984 года . ВАЗ 2104 стал считаться семейным автомобилем из-за его универсальностии многофункциональности.

ВАЗ 2104 стал продолжителем модели ВАЗ 2102

Этот автомобиль привлек к себе внимание благодаря современному внешнему виду и своей грузоподъемности. ВАЗ 2104 находиться двигатель рабочим объемом 1,5 литра и пятиступенчатая механическая коробка Это Я киска!! (19:36:14 4/10/2009) передач.Потом стали выпускать более современную модель продолжитель ВАЗ 2104-ВАЗ 21044

ВАЗ 21044стал отличаться оснащенной системой центрального впрыска вместо карбюратора и каталитическим нейтрализатором и двигателем 1,7 литра. Главной особенностью автомобиля ВАЗ 2104 является его вместительность и неприхотливость в обслуживании,а отличительной особенностью ВАЗ 2104 стала пятая дверь, которая открывалась вверх. . Салон отечественной Это Я киска!! (19:36:14 4/10/2009) машины действительно отличается вместительными размерами. Багажник автомобиля ВАЗ 2104 легко можно увеличить, сложив заднее сидение автомобиля.Так как автомобиль ВАЗ 2104 малолитражных авто,у него экономичное потребление топлива.

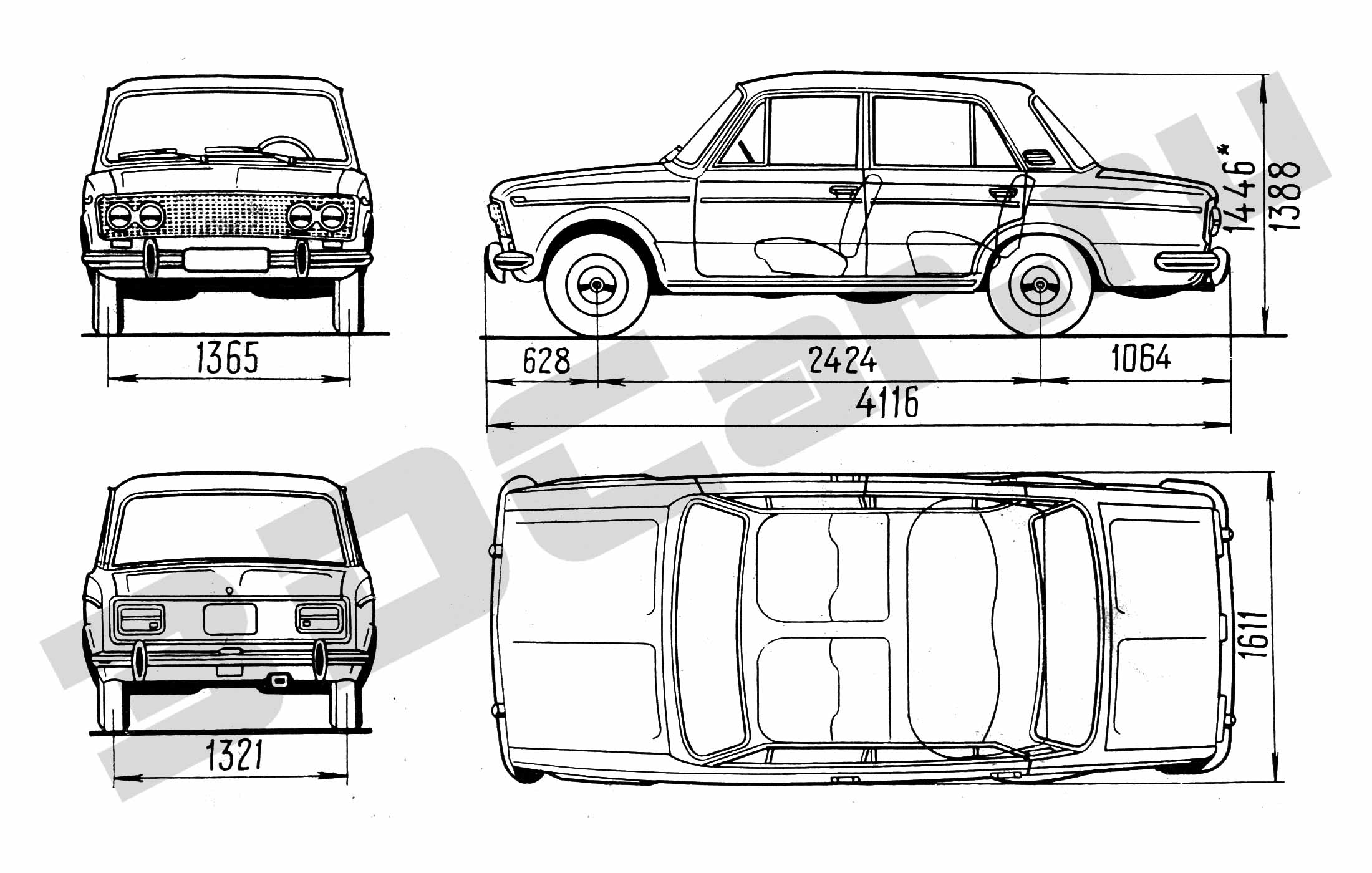

ВАЗ Размеры и геометрия кузова, контрольные точки

В этом разделе приведены кузовные размеры ВАЗ, даны чертежи, показаны геометрические расстояния между контрольными точками, таблица с геометрическими размерами проёмов автомобилей ЛАДА/Жигули, приведены данные для проверки геометрии дверных, оконных и прочих проёмов, контрольные размеры Ваз и нормы регулировки развала/схождения.

Наиболее известный способ определения качества несущей части автомобиля – проведение измерения расстояний между контрольными точками и сверкой с заводскими параметрами. Более подробную информацию о величине измерений и расположению контрольных точек можно получить выбрав соответствующую модель.

Обычно проверяют геометрию следующих элементов кузова:

1) Диагонали. Прежде, чем, используя контрольные точки, измерять кузовные размеры, можно сделать всего два замера, которые помогут прояснить картину. Загоните машину на эстакаду или яму и рулеткой снизу промерьте кузов по диагонали. Диагонали должны совпадать.

2) Стойки. Обязательно нужно проверить стойки. В начале – с не битой стороны кузова (если такая известна), затем – с битой. В принципе, кузовные точки в данном случае можно выбрать любые (главное – одни и те же данные с обеих сторон). К примеру, от стойки до края загиба на задних дверях. Также – на передних. Если данные совпадают – великолепно. Перемещаемся дальше;

3) Крыша. Чтобы убедиться, что у авто не «повело» крышу, необходимо замерить дверные диагонали – от нижнего заднего угла по диагонали до верхнего переднего угла. Естественно, результат с обеих сторон должен быть одинаковым. Дополнительно к этому желательно померить и диагонали самой крыши;

4) Переднее и заднее стекло. Почему-то многие считают, что если лобовое стекло «сидит» нормально, то контрольные замеры не нужны, мол, геометрия кузова ВАЗ в порядке. Это ошибка. Замерять нужно – причем, по диагонали, и выбрав точки на одинаковом расстоянии с обеих сторон.

5) Визуальный осмотр стоящего автомобиля со всех сторон

Особое внимание следует уделить зазорам. У ВАЗовских машин они довольно заметные

Но главное – величины зазоров должны быть одинаковыми с обеих сторон машины.

Геометрия Лада Ларгус 2012-2020

Геометрия Лада Ларгус (включая Ларгус Кросс) для проверки и восстановления параметров кузова, с последующей рихтовкой поврежденных частей автомобилей Lada Largus. Выборка из различных стендовых баз по Лада Ларгус, стендовые (стапельные) датакарты и контрольные точки Лада Ларгус.

Технические характеристики

Автомобиль в кузове универсал весит немного, всего 1020 кг (для сравнения: «пятёрка» и «шестёрка» в кузове седан имеют больший вес — от 1025 кг). Размеры ВАЗ 2104 независимо от комплектации всегда одинаковы:

длина — 4115 мм;
ширина — 1620 мм;
высота — 1443 мм.

Благодаря складываемому заднему ряду объём багажника можно увеличить с 375 до 1340 литров, что позволило использовать автомобиль для частных перевозок, дачных работ и даже мелкого бизнеса. Однако спинка заднего дивана не складывается целиком (из-за специфики конструкции авто), поэтому перевозить длинномерный груз невозможно.

Однако длинные элементы легко зафиксировать на крыше машины, так как длина ВАЗ 2104 позволяет перевозить балки, лыжи, доски и прочие длинные изделия без риска создания опасных дорожных ситуаций. Но нельзя перегружать крышу автомобиля, так как расчётная жёсткость кузова универсала гораздо ниже, чем у седанов следующих поколений ВАЗ.

Полная нагрузка на автомобиль (пассажиры + груз) не должна превышать 455 кг, так как в противном случае возможны поломки в ходовой части.

«Четвёрка» комплектовалась двумя типами приводов:

FR (задний привод) — основная комплектация ВАЗ 2104. Позволяет сделать автомобиль более мощным.
FF (передний привод) — избранные модели оснащались передним приводом, так как он считается более безопасным; последующие версии ВАЗ стали выпускаться только в переднеприводном исполнении.

Как и другие представители «Лады», «четвёрка» имеет клиренс 170 мм. Даже по сегодняшнему дню это вполне разумная величина дорожного просвета, позволяющая преодолевать основные дорожные препятствия.

Характеристики двигателя

В разные годы ВАЗ 2104 оснащался силовыми агрегатами разной мощности: от 53 до 74 лошадиных сил (1.3, 1.5, 1.6 и 1.8 литра). В двух модификациях (21048D и 21045D) использовалось дизельное топливо, однако все остальные версии «четвёрки» потребляли бензин АИ-92.

В зависимости от мощности мотора различается и расход топлива.

Знаменитый пикап

Для тех, кто искал просторный удобный вариант, на базе ВАЗ 2107 была выпущена машина в кузове пикап любого цвета. Он носит название пикап ВИС – 2345, но уже тоже не производится. Но, несмотря на это, пользуется популярностью до сих пор.

Этот малолитражный пикап легок в управлении, предоставляя широкие возможности, чтобы перевозить столько вещей, сколько вам необходимо. В широкую изотермическую будку поместится даже холодильник.

Двухместный пикап имеет инжекторный двигатель. Он развивает скорость до 110 км/ч. Из-за удобства и оригинального дизайна такой тип кузова очень распространен в Америке и Европе – поэтому очень жаль, что производство этой модели было остановлено.

Обзор модели Lada 2105

Автомобиль ВАЗ-2105 выпускался на тольяттинском автозаводе (а также на заводах КраСЗ на Украине и Lada Egipt в Египте) в течение 31 года — с 1979 по 2010, т. е. находился в производстве дольше любой другой модели ВАЗ. К концу 2000-х годов, благодаря минимальной комплектации, «пятёрка» стоила дешевле каждой из выпускавшихся на тот момент моделей Волжского автозавода — 178 тысяч рублей в 2009 году.

Придя на смену «Жигулям» первого поколения, ВАЗ-2105 получила более актуальную на тот момент внешность с угловатыми формами и чёрными матовыми элементами декора вместо использовавшихся ранее хромированных. Создатели новой модели стремились не только упростить сборку, но и выйти на приемлемую стоимость автомобиля
. Например, отказ от хромированных деталей позволил избавиться от длительного и трудозатратного технологического процесса нанесения нескольких слоёв цветных металлов на сталь. В числе новшеств, которых не было на предыдущих моделях ВАЗ, появились:

зубчатый ремень ГРМ (вместо использовавшейся до этого цепи);
полиуретановые панели в салоне, выполненные методом цельной штамповки;
блок-фары, оснащённые гидрокорректором;
совмещение под одним плафоном заднего фонаря габаритов, поворотников, огней заднего хода, стоп-сигналов и противотуманок;
обогрев заднего стекла в базовой комплектации.

Помимо этого, на стёклах передних дверей новой машины убрали поворотные ветровые треугольники, для обдува этих стёкол стали использоваться боковые сопла. Регулировать положение боковых зеркал водитель теперь мог из салона, для передних пассажиров были предусмотрены регулируемые по высоте подголовники.

Номер кузова ВАЗ-2105 можно отыскать под капотом возле лобового стекла ближе к пассажирскому сидению
. Паспортные данные автомобиля обозначены в специальной табличке, расположенной на нижней полке коробки воздухопритока. Кроме того, идентификационный код машины, указанный в таблице, продублирован в багажном отделении. Чтобы его увидеть, необходимо крестообразной отвёрткой открутить саморез, удерживающий накладку арки заднего колеса, и снять накладку.

Паспортные данные автомобиля обозначены в специальной табличке, расположенной на нижней полке коробки воздухопритока; рядом с табличкой (1 с красной стрелкой) выбит VIN (2 с красной стрелкой)

На сводной табличке указаны:

1 — номер, используемый для подбора запчастей;
2 — производитель;
3 — знак соответствия и номер одобрения типа автомобиля;
4 — VIN автомобиля;
5 — марка двигателя;
7 — максимальное усилие на заднюю ось;
8 — маркировка исполнения и комплектации;
9 — максимально допустимый вес машины;
10 — максимально допустимый вес машины с прицепом.

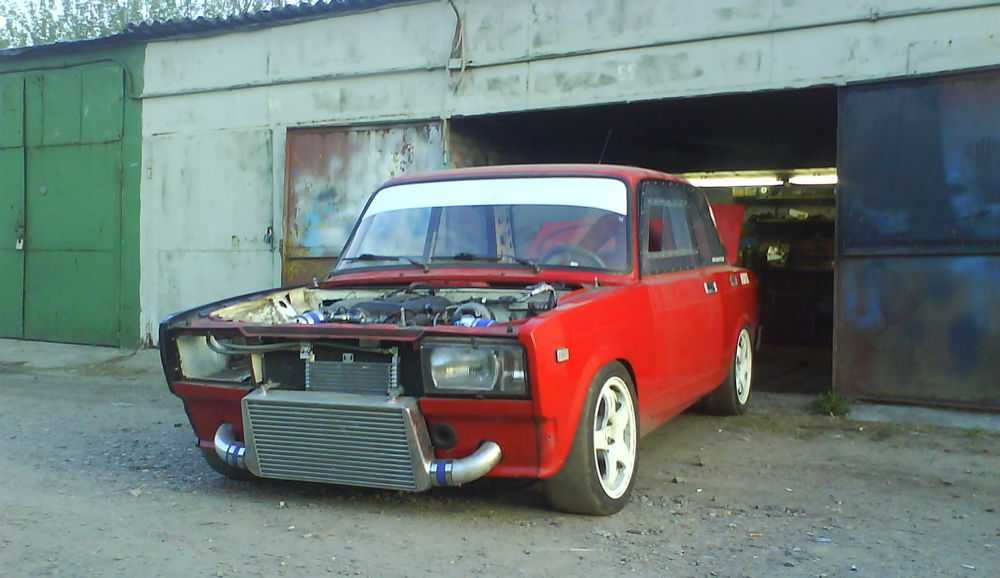

Внешние изменения

Требует особого внимания и подвеска пятёрки, она также требует доработки. Родные пружины обычно меняют на более жёсткие аналоги, иногда их требуется подрезать на пару витков. Производят также замену стоковых стоек на японские качественные детали, а штатные амортизаторы снимают.

Обычно тюнеры на свой автомобиль ставят пружинные амортизаторы и усиливают стабилизатор поперечной устойчивости, чтобы . Требуется ВАЗ-2105 и тюнинг колёсной системы, по-хорошему, если есть возможность, на автомобиль лучше поставить качественную резину и оригинальные литые диски.

Проблемы с подвеской ведут к потерям крутящего момента и снижению скорости, также понижается динамика на ускорениях. Чтобы повысить последнюю, на пятёрку ставят мост от ВАЗ-2101, а для увеличения пиковой скорости обычно устанавливают мосты 2107. Замена моста требует вслед за собой замены передаточного числа редуктора.

Важно! Замена передаточного числа редуктора является серьёзной процедурой, которую производить самостоятельно нельзя, так как можно нарушить работоспособность трансмиссии, лучше обратиться за помощью в автосервис, где это сделают специалисты

Размеры и характеристики

Вне зависимости от комплектации ВАЗ 2107 имеет следующие размеры:

— длину – 4126,

— ширину – 1620,

— высоту – 1435.

— снаряженную массу (сколько составляет вес авто с оборудованием и материалами) – 1030 кг,

— полную массу (сколько весит снаряженное авто с пассажирами и грузом)– 1430 кг

Автомобилисту необходимо знать не только стандартные параметры своей машины, но еще и контрольные размеры.

Контрольные размеры (точки) обычно необходимы при восстановлении автомобиля после аварии. Если вы покупаете авто с пробегом, зная такие контрольные размеры, вы сможете легко узнать, попадала ли машина в ДТП. Такая геометрия поможет при восстановлении кузова, а также других важных деталей.

Основные контрольные размеры подробно расписывает схема ниже:

Линейные размеры наглядно определяет следующая схема:

Двигатель

Базовый мотор имеет ГРМ, а на поршнях есть выточки под клапаны, за счёт которых увеличен объём камеры сгорания.

Чтобы повысить тягу двигателя, нужно отшлифовать головки и поставить поршни без выемок. Это , но есть опасность, что могут прийти в негодность клапаны.

Для повышения крутящего момента устанавливают маховик от Нивы

Важно произвести дублирование ГРМ, потому что в случае его обрыва, автомобиль не поедет

Если есть желание заменить движок, то лучше остановить свой выбор на варианте от ВАЗ-2131, потому что показатели мощности можно повысить до 120 лошадиных сил. Замена предусматривает доработку трансмиссии, так как повышается крутящий момент.

Технические характеристики ВАЗ 2105

Несмотря на сохранившуюся базу кузова первого поколения Жигулей, «пятерка» была серьезным прорывом автопрома как по дизайну, так и по остальным техническим решениям. Первое поколение этого модельного ряда оснащалось собственным двигателем, отличающимся белее динамическими характеристиками благодаря зубчатому ременному приводу газораспределительного механизма, модернизированному карбюратору и пятиступенчатой коробке передач. К позитивным решениям, кроме дизайна, можно отнести функциональный бампер, а также новую форму дисков, обеспечивающую хорошее вентилирование тормозной системы. Основные технические характеристики базовой модели ВАЗ 2105:

Чтобы избежать недоразумений в терминологии: масса автомобиля – это мера его инертности, а вес, или сила тяжести, – произведение его массы на ускорение свободного падения. Часто эти понятия подменяют, но масса тела постоянна, а вес его зависит от ускорения свободного падения. Например, вес автомобиля на вершине Эвереста будет меньше, чем у его подножья при одинаковой массе.

ВАЗ 2105 – одна из ярких страниц отечественного автопрома, дизайнерское исполнение внешнего облика отражало мировые тренды восьмидесятых. Ряд инновационных решений коренным образом заставил пересмотреть потенциальные возможности «АвтоВАЗа». Выпуск второго поколения автомобилей установил основу для дальнейшего развития отечественного автомобилестроения.

Обычно геометрические размеры кузова ВАЗ 2105 используются при внешнем ремонте этого автомобиля. Чаще всего они прилагаются в инструкциях об эксплуатации машины при ее покупке. Они представляют собой специальный лист контроля для жигуля. Однако, если средство передвижения было приобретено с пробегом, которому уже далеко не пять лет, то на приложение продавцом подобных бумаг вряд ли следует рассчитывать. В таком случае геометрию кузова своего авто можно узнать, обратившись к специальной базе данных современных стендов для правки и контроля состояния «каркаса» транспортных средств.

Дополнительно в упомянутой документации приводятся сведения о креплении заводом-производителем различных агрегатов, а также о контрольных кузовных замерах проемов и относительного расположения главных деталей. Приведенными данными постоянно пользуются соответствующие станции технического обслуживания. С их помощью можно произвести качественный ремонт каркаса ВАЗа 2105 любой сложности. Их значение тяжело недооценить, потому как они несут исчерпывающую информацию о конструкционном составе кузова жигуля пятерки. Так, например, будет невозможно починить труднодоступное место крыла машины, если ничего не знаешь о типе его крепления относительно других частей кузова. И это лишь один из немногих примеров, причем самый упрощенный.

Руководствуясь такой вот инструкцией о внешней геометрии машины с указанием всех необходимых размеров комплектующих кузова, можно понять, как осуществить рихтовку транспортного средства самостоятельно в гаражных условиях. Подробные изобразительные схемы параметров кузова позволят найти оптимальное соответствие количества необходимых материалов для ремонта вмятин и прочих дефектов поверхностей авто. Инструкция позволит сохранить прежние размеры детали для ее нормального функционирования в будущем.

Кроме того, зная геометрические параметры ВАЗа 2105, можно самостоятельно убедиться в качестве ремонта машины, произведенного автосервисами. Таким образом, любой автомобилист, имеющий на руках данную документацию, сможет оценить действительное соответствие цены услуг СТО и уровня их надежности.

Иными словами, повреждения поверхностей жигуля могут быть совершенно разными. Следовательно, и правила рихтовки в отдельных случаях должны быть индивидуальными. Так что в любой ситуации придется снимать даже неповрежденные детали, чтобы обнаружить увечья остова. И сведения о геометрических параметрах ВАЗовской модели здесь, так или иначе, пригодятся.

Итак, основные размеры кузова:

диагональ проемов ветровых окон – 1375 ± 4мм;
диагональ проемов заднего окна – 1322 ± 2мм;
интервалы между фланцами оконных проемов по оси машины должны быть равными, так, для лобового проема он составляет 537 ± 3мм, а для заднего – 509 ± 3мм;
разница диагональных размеров не должна быть большей, чем 2мм.

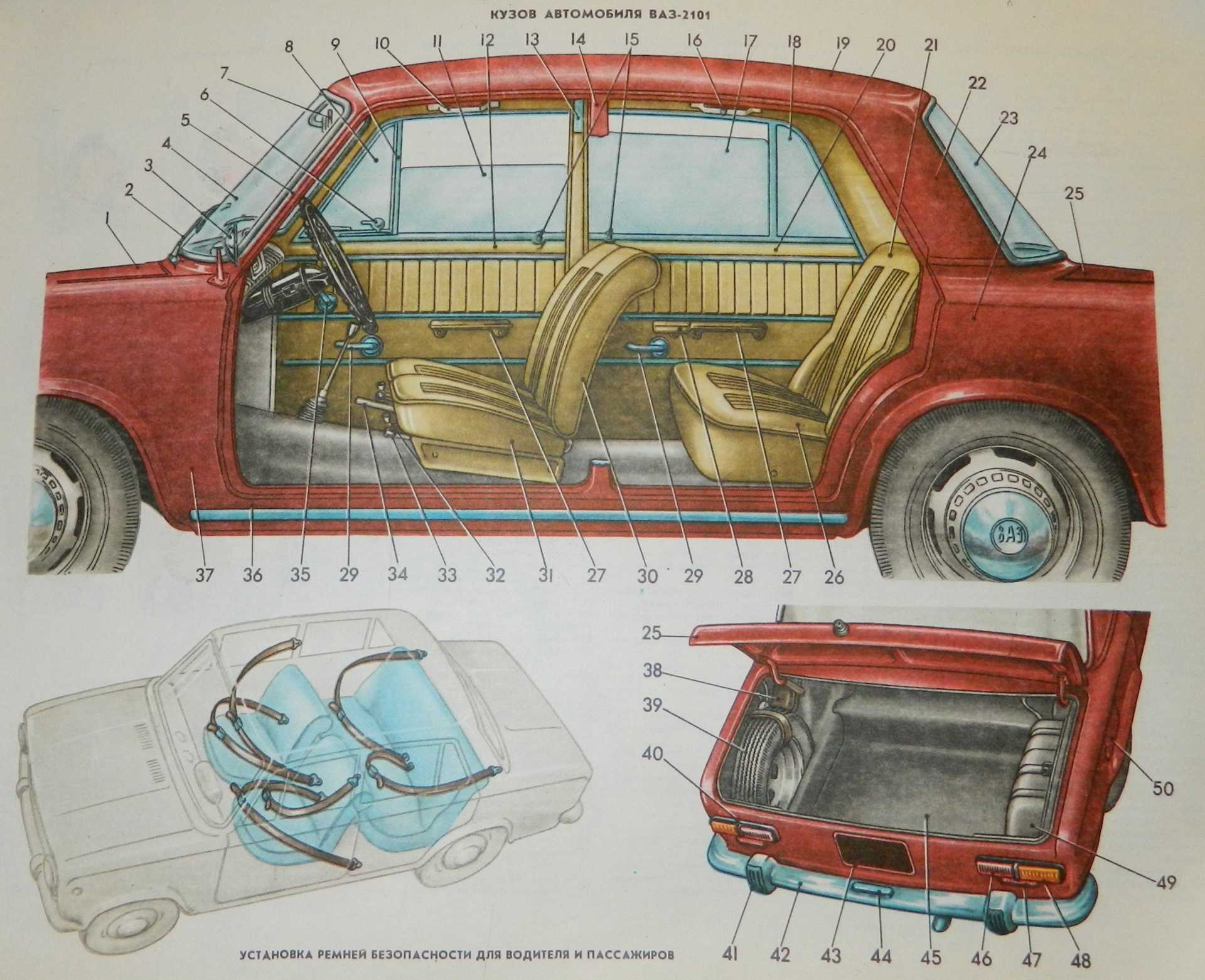

Обивка салона кузова

Обивка и отделочные материалы салона имеют матовую поверхность, не дающую бликов. Форма и цвет обивки и деталей салона автомобиля отвечают современным требованиям эстетики.

Обивка 49 и 52 крыши и задних боковых панелей крыши бежевого цвета. Черный цвет имеют коврики 55 пола, обивки передних и центральных стоек 46 и 48, обивки боковин передка, панели приборов и панели радиоприемника, полки панели приборов и коврик 53 багажного отделения. Цвет обивок 47 дверей, сидений и полки задка подбирается в зависимости от цвета покраски кузова автомобиля.

Металлический каркас панели приборов покрыт пенополиуретаном и сверху пленкой ПФМ-0,9. Панель приборов закреплена по верху четырьмя гайками через приемы щитка приборов и вещевого ящика и четырьмя винтами внизу к поперечине кузова. Ниже панели приборов установлена панель радиоприемника.

Обивка 49 крыши выполнена из поливинилхлоридной пленки ПВХ с дублированной под ней прокладкой из паралона толщиной 3 мм. Обивка приклеена к каркасу обивки крыши, изготовленному из высокопрочного полистирола. Края обивки по периметру огибают кромку каркаса. Каркас обивки винтами крепится к каркасу кузова. В передней части крыши обивка прижата к каркасу кузова винтами крепления противосолнечных козырьков, зеркала заднего вида и поручней.

Обивка 52 боковых панелей крыши изготовлена из пластмассы АБС и закреплена каждая тремя пружинными держателями, изготовленными заодно с обивкой, для чего по передней и задней кромке внутренней боковой панели крыши имеются отверстия для крепления.

Обивка 46 и 48 передних и центральных стоек выполнена из черной пластмассы АБС. Обивка передних стоек закреплена винтами с черным декоративно-защитным покрытием. Расположены винты в малозаметных местах. Обивка центральных стоек установлена на крючках, изготовленных заодно с ней, в отверстия стоек и вверху закреплена винтом.

Боковины передка закрыты обивкой 43, изготовленной из ДВП, которая закреплена по заднему краю двумя держателями в отверстия кузова через отверстия в обивке. Передняя часть обивки закреплена проволочными держателями, приклепанными к обивке. Лицевая поверхность обивки покрыта пленкой с декоративным покрытием.

Правая и левая обивки переднего пола, кожухи пола, задней части кузова, коробки воздухопритока изготовлены из слоистых шумопоглощающих панелей с битумным слоем толщиной 2 мм. Обивка покрыта с обеих сторон полиэтиленовой пленкой. Пол кузова закрыт черными поливинилхлоридными ковриками 55, которые закреплены винтами. Средние коврики пола с ворсом, с молниями-застежками типа “репейник”. В проемах дверей коврики поджаты облицовочными порожками, выполненными из полипропилена.

Обивки 47 дверей изготовлены из пластмассы АБС и прикреплены к внутренним панелям дверей пластмассовыми держателями 44.

Внутренняя отделка кузова автомобиля ВАЗ-2105 первых выпусков может несколько отличаться.
