Come Up Winch
Электрическая автомобильная лебёдка Come Up DV-9000
MAX усилие: 4082 кг
MAX ток потребления: 350 А
Напряжение питания: 12/24 V
Скоростей: 1
Двигатель: 4.6 л.с.
Редуктор: 3-ступенчатый, планетарный
Передаточное число: 156:1
Тормоз: Автоматический
Длина троса: не менее 30 м
Диаметр троса: 8 мм
Скорость намотки троса при MAX нагрузке: 2.0 м.мин
Скорость намотки троса при MIN нагрузке: 13.4 м.мин
Длина провода питания: 1.80 м
Габариты: 593х159х181
Вес: 47 кг
В комплект поставки входит: трос 30 м, пульт дистанционного управления.
Электрическая автомобильная лебёдка Come.Up Winch DV-12000
— Тяговая сила на тросе 5443 кг/12 000 фунт. — Скорость навивки троса 8,3 метр. в мин./27 фут. в мин.
— 12В Двигатель с последовательным возбуждением 4175 Вт/5,6 л.с.
— 24В Двигатель с последовательным возбуждением 2684 Вт/3,6 л.с.
— Трос для воздушных судов 9,5 мм Х 38 м /3/8” Х 125 фт.
— Трёхступенчатая планетарная зубчатая передача с передаточным числом 261:1
— Конический тормоз, защищённый патентами США, Германии и Великобритании
— Вращающаяся муфта кольцевой шестерни для свободной намотки
— Стационарный вариант установки
В комплект автомобильной электрической лебёдки входят:
Пульт управления WA-0310 (длина провода 5 м).
Трос с крюком.
«Губки» с 4 роликами WA-0510.
2 кабеля соединения с аккумуляторной батареей (1,8 м).
Электрическая автомобильная лебёдка Come.Up Winch DV-15000
— Тяговая сила на тросе 6803 кг/15 000 фунт.
— Скорость навивки троса 6,9 метр. в мин./22 фт. в мин.
— 12В Двигатель с последовательным возбуждением 4175 Вт/5,6 л.с.
— 24В Двигатель с последовательным возбуждением 2684 Вт/3,6 л.с.
— 6 XW(19)+IWRC трос 11мм Х 27м/ 7/16”Х 8 фт
— Трёхступенчатая планетарная зубчатая передача с передаточным числом 315:1
— Конический тормоз, защищённый патентами США, Германии и Великобритании
— Вращающаяся муфта кольцевой шестерни для свободной намотки
— Стационарный вариант установки
Характеристики крана
| Модель крана | КС-55732 |
| Базовое шасси |
КАМАЗ-65115 |
| Грузоподъемность с обычными (опасными) грузами, т |
25 |
| Грузовой момент, тм | 90 |
| Количество секций стрелы, шт | 4 |
| Длина стрелы, м |
33,0 |
| Размер опорного контура, м | 5,75х6,1 |
| Зона работы, град | 270˚, 360˚ |
| Вылет стрелы, м | 31,0 |
| Мах. высота подъема крюка, м | 33,7 |
| Скорость посадки, м/мин | 0,3 |
| Кратность полиспаста (К) | 6 |
| Ном. скорость подъема груза при К=мах-мin, м/мин | 7,0-42,0 |
| Габаритные размеры крана (ДхШхВ), м | 12,0х2,55х4,0 |
| Скорость телескопирования секций стрелы, м/мин | 22,6 |
| Масса груза при телескопировании секций, т | 6,0 |
| Полная масса крана с основной стрелой (без п/в), т | 22,2 |
| Нагрузка на переднюю ось (без п/в), т | 6,5 |
| Нагрузка на заднюю тележку (без п/в), т | 15,7 |
| Масса (основного / максимального) противовеса, т | 0,0 / 5,4 |
| Длина гуська, м | 10,0 |
| Мах. вылет стрелы с гуськом | 40,0 |
| Мах. высота подъема крюка с гуськом | 42,8 |
| Время полного изменения вылета от max до min, с | 40,0 |
| Время полного изменения вылета от min до мах, с | 34,0 |
| Органы управления крановыми операциями | боковые рычаги |
| Прибор безопасности | ОГМ-240 |
| Скорость передвижения, км/ч | 60 |
| Распределение нагрузки без гуська, тс | |
| Файл грузовысотных х-к | 11368 |
| График ГВХ | 11369 |
Преимущества модели
-
Высокие грузовые характеристики
— подъем груза массой до 6,0 тонн на высоту до 33,7 метра
— возможность работы с грузами массой 8,0 тонн в радиусе 8,0 метров -
Большая рабочая зона
— перемещение грузов массой до 0,8 тонны на вылете 31,0 метр (при комплектации противовесами массой 5,4т.)
— зона работы 270 и 360 градусов -
Отличная производительность
— подъем грузов со скоростью 7,0 м/мин при максимальной запасовке грузового каната
— выдвижение секций стрелы с грузом массой 6,3 тонн со скоростью 22,6 м/мин
— частота вращения крановой установки до 2,0 об/мин. обеспечивает высокую скорость выполнения цикличных операций -
Безопасность работы
— рукоятки управления выносными опорами, расположенные с двух сторон автокрана, обеспечивают лучший обзор мест установки подпятников и снижение травматизма при переводе автокрана в рабочее/транспортное положения
— LED-подсветка рукояток управления выносными опорами (с двух сторон автокрана) и светодиодное освещение зон установки аутригеров выносных опор, лебедки и зоны опускания груза позволяют выполнять работы в темное время суток -
Современная кабина оператора с утеплением изолирующим материалом
— эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями
— цветной графический дисплеем блока индикации диагональю 7″ с сенсорным управлением -
Функциональность (комплектация автокрана дополнительными опциями и установка различного навесного оборудования):
— противовесы массой до 5,4т (1,0т. / 3,0т. / 1,4т.) для повышения устойчивости и значительного увеличения грузовых характеристик на средних и дальних вылетах. Автоматическое определение массы установленного противовеса и выбор грузовой характеристики в зависимости от данного контргруза исключает ошибку оператора крана;
— электропропорциональное управление крановыми операциями при помощи джойстиков повышает плавность выполняемых работ и точность позиционирования груза;
— быстроразъемные соединения гидротрасс выносных опор (две задние) позволяют оперативно демонтировать выносные опоры и осуществить их транспортировку отдельно от автокрана с целью достижения нормативных значений требований весового контроля по нагрузкам на оси шасси
— механизм для изменения угла наклона кабины оператора (совместно с опцией «электропропорциональное управление») увеличивает обзор в вертикальной плоскости при любых длинах стрел и любом угле наклона стрелы
— работа с опасными (ядовитыми, взрывчатыми, радиоактивными) грузами массой до 25,0 тонн;
— гусек длиной 10,0 метров с изменяемым углом установки 0˚, 15˚ или 30˚ позволяет значительно увеличить подстреловое пространство и обеспечивает подъем груза массой до 2,6 тонн на высоту 42,8 метра;
— двухместная монтажная люлька позволяет обслуживать здания и сооружения, линии электропередач и связи, выполнять другие работы, требующих подъема людей и инструмента на высоту до 35,8 метра. Дополнительно возможна электроизоляция корзины люльки до 1000В.
— ЭЛЕКТРОПРИВОД крановых операций от встроенного в нижнюю раму электродвигателя позволяет работать от электрической сети переменного тока 380В/50 Гц. Это позволяет исключить работу крановой установки от двигателя шасси и тем самым сэкономить денежные средства на приобретение дизельного топлива, увеличить ресурс двигателя шасси, снизить уровень шума, выполнять работы внутри закрытых помещений, а также существенно снизить вредные выбросы в окружающую среду. Работа крановой установки может осуществляться также от двигателя шасси (по выбору оператора крана). Эксплуатационные расходы при работе крановой установки от электрической сети в 3,5 ниже, чем затраты при работе на дизельном топливе (при отборе мощности от двигателя шасси). Прогнозный срок окупаемости электропривода – 3 квартала (при односменном режиме работы)
T-MAX
ЛЕБЕДКА АВТОМОБИЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ T-MAX ATW-4500 OFF-ROAD IMPROVED 12В
Основные характеристики:
| Расчетное усилие Lbs/Кг | 4500 (2040) |
| Мотор (л.с.) | 1.0 (0.8Kw) |
| Пульт управления | Пульт, 1.7м. |
| Передаточное число | 189:1 |
| Диаметр/ширина барабана(мм) | 52 / 119 |
| Вес (Кг) | 14,5 |
| Длина/диаметр троса | 18 м / 6 мм |
| Рекомендованная батарея | 650ССА |
| Габариты ДхШхВ (мм) | 372 x 120 x 129 |
Производительность при 12В:
| Нагрузка Lbs(Kг) | Скорость намотки М/мин | Потр. ток (А) |
| 12 | 40 | |
| 1000 (454) | 6,5 | 50 |
| 1500 (680) | 4,5 | 70 |
| 2000 (907) | 3,6 | 90 |
| 2500 (1134) | 2,9 | 110 |
| 3000 (1360) | 2,5 | 140 |
| 3500 (1587) | 2,0 | 160 |
| 4000 (1814) | 1,9 | 180 |
| 4500 (2040) | 1,7 | 200 |
ЛЕБЕДКА АВТОМОБИЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ T-MAX EW-9500 OFF-ROAD IMPROVED 12В
Основные характеристики:
| Расчетное усилие Lbs/Кг | 9500 (4310) |
| Мотор (л.с.) | 5,5hp Series Wound |
| Пульт управления | Пульт, 3.7м. |
| Передача | Планетарная |
| Передаточное число | 218:1 |
| Тормоз | Автоматический |
| Диаметр/ширина барабана(мм) | 63.5 / 224 |
| Вес (Кг) | 42,5 |
| Длина/диаметр троса | 28м / 8.2мм |
| Рекомендованная батарея | 650 CCA |
| Провода питания/strong> | 1.83м |
| Габариты ДхШхВ (мм) | 542x160x218 |
Производительность при 12В:
| Нагрузка Lbs(Kг) | Скорость намотки М/мин | Потр. ток (А) |
| 18,9 | 47 | |
| 2000 (910) | 4,97 | 160 |
| 4000 (1810) | 3,60 | 230 |
| 6000 (2720) | 2,84 | 305 |
| 8000 (3630) | 2,31 | 370 |
| 9500 (4310) | 2,03 | 425 |
ЛЕБЕДКА АВТОМОБИЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ T-MAX EW-12500 OFF-ROAD IMPROVED 12В
Основные характеристики:
| Расчетное усилие Lbs/Кг | 12500 / 5665 e |
| Мотор (л.с.) | 5.6hp Series Wound |
| Пульт управления | Пульт, 3.7м |
| Передача | Планетарная |
| Передаточное число | 265:1 |
| Тормоз | Автоматический |
| Диаметр/ширина барабана(мм) | 64 / 224 |
| Вес (Кг) | 42 |
| Длина/диаметр троса | 28.5м / 9.2мм |
| Рекомендованная батарея | 650 CCA |
| Провода питания/strong> | 1.83м |
| Габариты ДхШхВ (мм) | 541x160x218 |
Производительность при 12В:
| Нагрузка Lbs(Kг) | Скорость намотки М/мин | Потр. ток (А) |
| 7,2 | 70 | |
| 2000 (907) | 3,85 | 125 |
| 4000 (1814) | 3,15 | 165 |
| 6000 (2722) | 2,65 | 220 |
| 8000 (3629) | 2,2 | 275 |
| 10000 (4532) | 1.9 | 355 |
| 12000 (5440) | 1.5 | 405 |
| 12500 (5665) | 1.3 | 415 |
ЛЕБЕДКА АВТОМОБИЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ T-MAX EW-12500 OFF-ROAD IMPROVED 24В
Основные характеристики:
| Расчетное усилие Lbs/Кг | 12500 / 5665 e |
| Мотор (л.с.) | 5.6hp Series Wound |
| Пульт управления | Пульт, 3.7м |
| Передача | Планетарная |
| Передаточное число | 265:1 |
| Тормоз | Автоматический |
| Диаметр/ширина барабана(мм) | 64 / 224 |
| Вес (Кг) | 42 |
| Длина/диаметр троса | 28.5м / 9.2мм |
| Рекомендованная батарея | 650 CCA |
| Провода питания/strong> | 1.83м |
| Габариты ДхШхВ (мм) | 541x160x218 |
Производительность при 12В:
| Нагрузка Lbs(Kг) | Скорость намотки М/мин | Потр. ток (А) |
| 7,2 | 70 | |
| 2000 (907) | 3,85 | 125 |
| 4000 (1814) | 3,15 | 165 |
| 6000 (2722) | 2,65 | 220 |
| 8000 (3629) | 2,2 | 275 |
| 10000 (4532) | 1.9 | 355 |
| 12000 (5440) | 1.5 | 405 |
| 12500 (5665) | 1.3 | 415 |
ЛЕБЕДКА АВТОМОБИЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ T-MAX EW-15000 OUTBACK 24В
Основные характеристики:
| Расчетное усилие Lbs/Кг | 15000/6800 |
| Мотор (л.с.) | 6 hp Series Wound |
| Пульт управления | Пульт, 3.7м |
| Передача | Планетарная |
| Передаточное число | 355:1 |
| Тормоз | Автоматический |
| Диаметр/ширина барабана(мм) | 92 / 224 |
| Вес (Кг) | 65 |
| Длина/диаметр троса | 28.5м / 10,5 мм |
| Рекомендованная батарея | 650 CCA |
| Провода питания/strong> | 1.83м |
| Габариты ДхШхВ (мм) | 595x214x262 |
Производительность при 12В:
| Нагрузка Lbs(Kг) | Скорость намотки М/мин | Потр. ток (А) |
| 7,8 | 45 | |
| 3000 (1360) | 3,4 | 130 |
| 6000(2720) | 2,4 | 220 |
| 9000(4080) | 2,0 | 295 |
| 12000 (5440) | 1,7 | 380 |
| 15000(6800) | 1,4 | 450 |

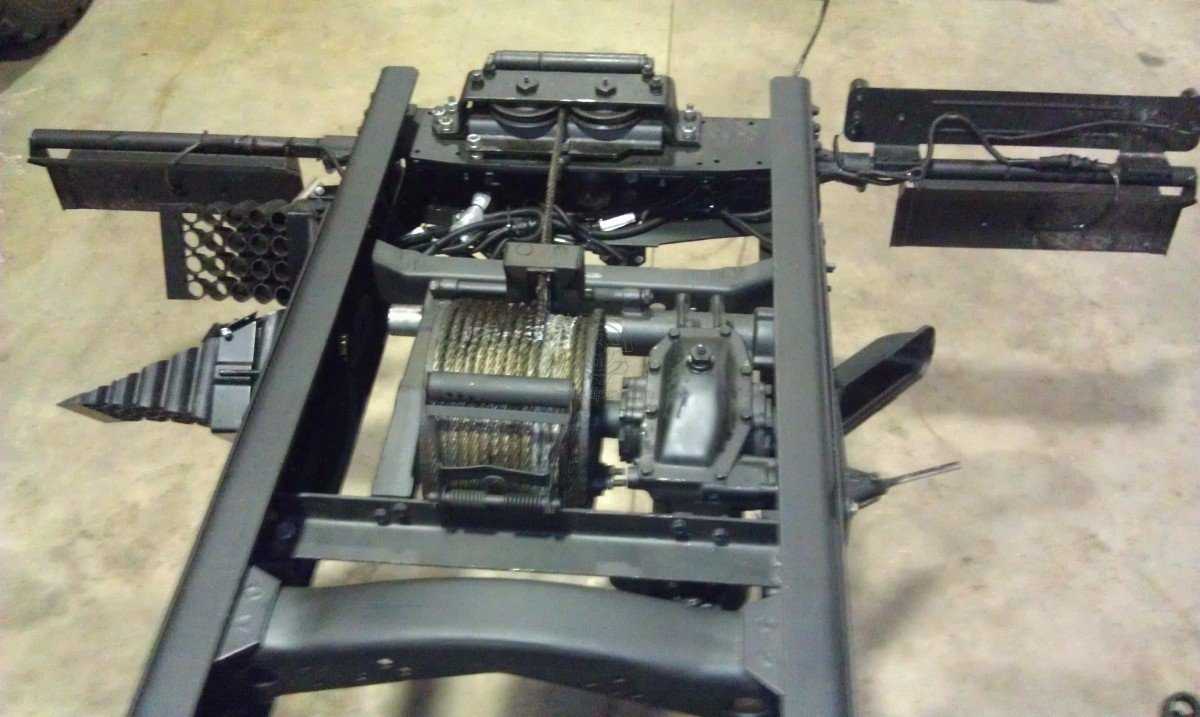

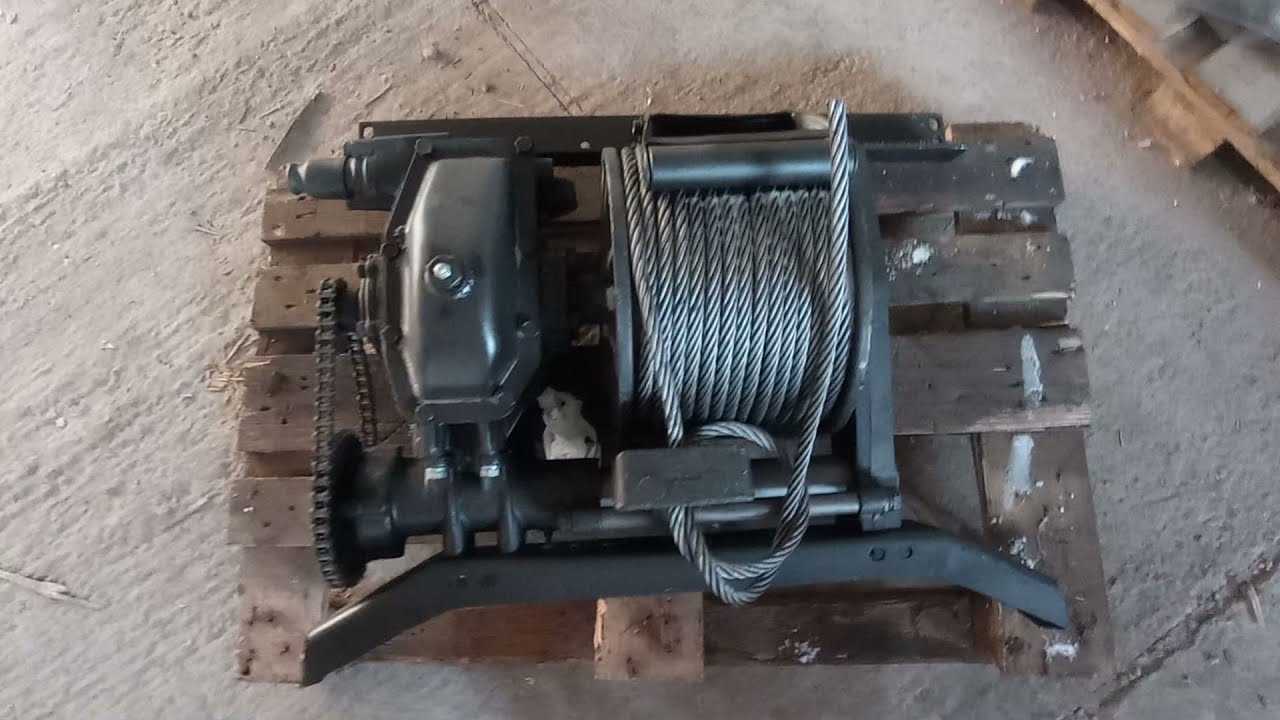

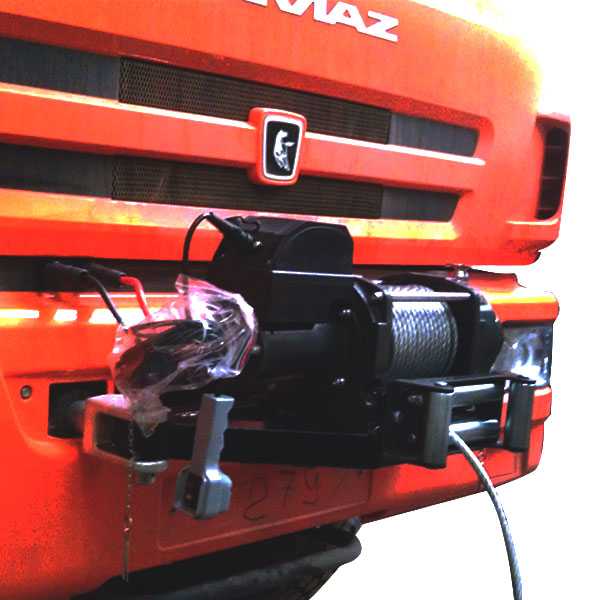

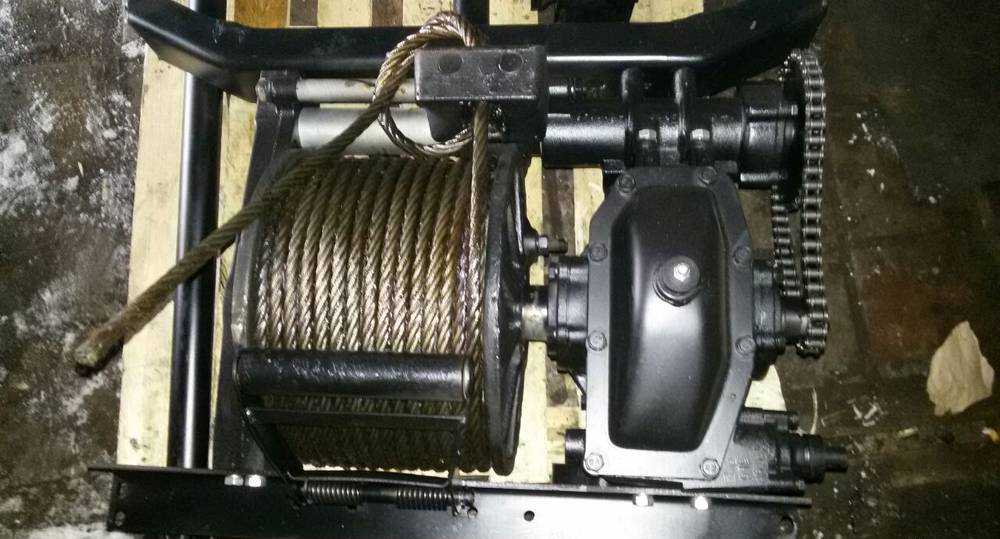

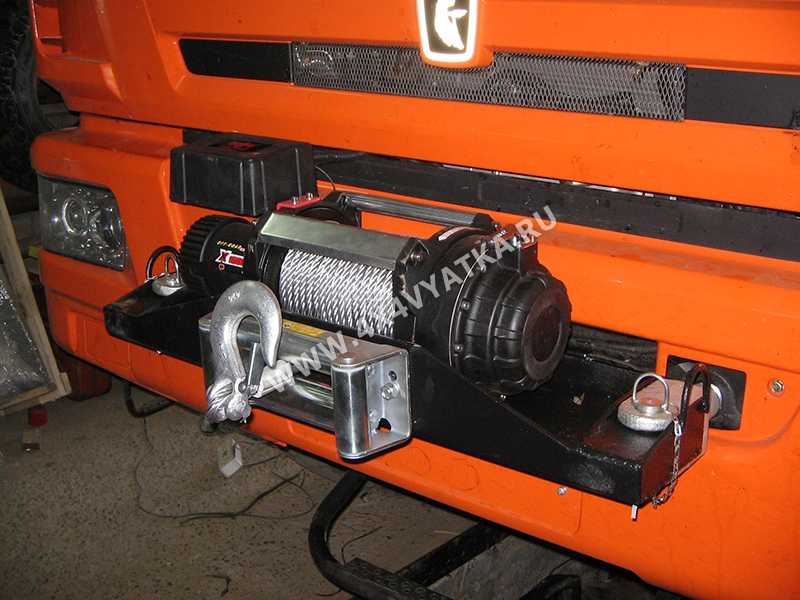

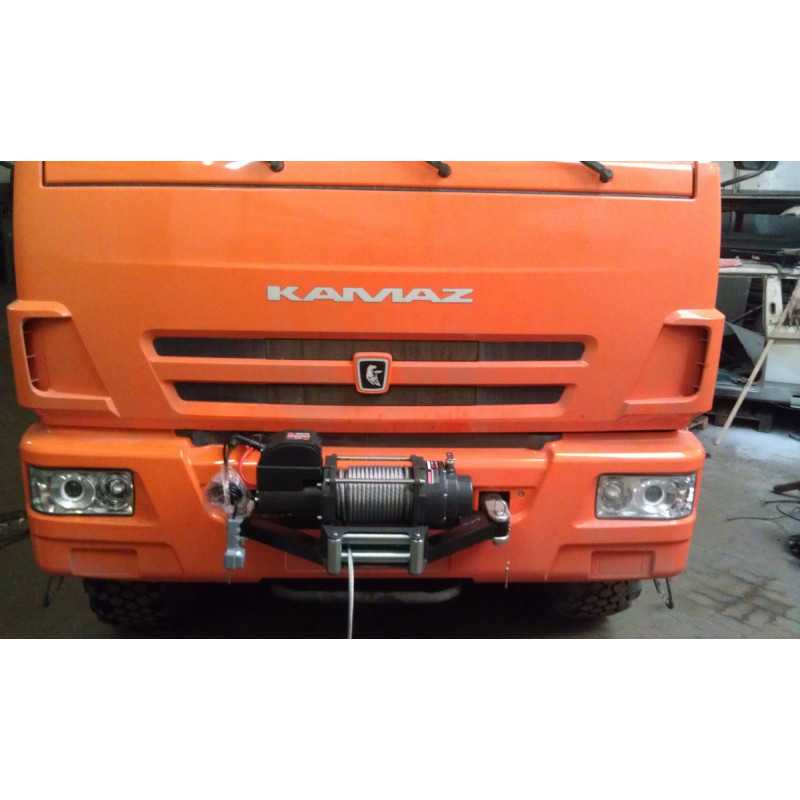

Особенности и принципы устройства лебедки на камазе
Особенности устройства лебедки на камазе включают:
- Механизм передачи силы – лебедка на камазе оснащена системой зубчатых колес и цепей, которые передают крутящий момент от двигателя кабины к лебедке. Это обеспечивает надежность и эффективность работы устройства.
- Тяговое усилие – лебедка на камазе способна развивать высокое тяговое усилие, что позволяет эффективно поднимать и перемещать грузы различной массы и размеров.
- Управление – лебедка на камазе оборудована специальным механизмом управления, который позволяет оператору точно и безопасно управлять процессом подъема и перемещения груза.
- Безопасность – лебедка на камазе оснащена рядом систем безопасности, включая автоматические тормоза, защиту от перегрузки и защитные кожухи, которые обеспечивают безопасность оператора и окружающих.
- Простота обслуживания – лебедка на камазе разработана так, чтобы обеспечить удобство в обслуживании и техническом обслуживании. Регулярная проверка и смазка компонентов помогают продлить срок службы и сохранить работоспособность устройства.
Принцип работы лебедки на камазе заключается в передаче крутящего момента от двигателя кабины к лебедке с помощью системы зубчатых колес и цепей. Когда лебедка включается, она начинает вращаться и наматывать трос или цепь, поднимая или опуская груз. Управление подъемом и перемещением груза осуществляется оператором с помощью специального механизма управления.
Лебедка на камазе является незаменимым устройством для множества отраслей, включая строительство, грузоперевозки, горнодобывающую промышленность и многое другое. Благодаря своим особенностям и принципам устройства, она позволяет существенно улучшить процессы погрузки и разгрузки, повысить производительность и обеспечить безопасность работы.
Как правильно использовать лебедку: советы и рекомендации
Ознакомьтесь с инструкцией: Перед использованием лебедки важно ознакомиться с инструкцией, которая прилагается к устройству. В ней содержатся все необходимые сведения о технических характеристиках, правилах безопасности и способах использования
Перед началом работы убедитесь, что вы полностью понимаете и соблюдаете все указания в инструкции.
Используйте правильные аксессуары: Для работы с лебедкой на камазе необходимо использовать правильные аксессуары, такие как крепежные ремни, петли или блоки. Использование неправильных аксессуаров может привести к повреждению лебедки или неэффективности ее работы. Поэтому важно заранее определить, какие аксессуары соответствуют вашим потребностям и узнать их технические характеристики.
Проверяйте состояние и надежность устройства: Перед каждым использованием лебедки, регулярно проверяйте ее состояние и надежность. Убедитесь, что все крепления и узлы находятся в исправном состоянии, отсутствуют повреждения и износ. При обнаружении любых проблем, следует обратиться к специалисту для проведения ремонта или замены деталей.
Устанавливайте лебедку на прочную основу: При установке и использовании лебедки важно выбрать прочную основу, на которую ее можно установить. Обеспечьте надежное крепление лебедки к камазу или другому подходящему автомобилю, чтобы избежать сдвигов и опрокидывания в процессе работы.
Правильно выбирайте место использования: При выборе места использования лебедки учитывайте все возможные риски и препятствия. Убедитесь, что окружающая обстановка безопасна и не представляет угрозу для вас и окружающих. Также учитывайте грузоподъемность лебедки и не превышайте ее максимальные значения.
Соблюдайте правила безопасности: В процессе работы с лебедкой необходимо соблюдать все правила безопасности. Никогда не перегружайте устройство и не применяйте силу, которая может повредить его или привести к травмам. Также не допускайте нахождения людей в зоне действия лебедки во время ее работы.
Использование лебедки на камазе может быть очень полезным, но только при соблюдении всех указанных правил и рекомендаций
Учтите, что неправильное использование лебедки может привести к негативным последствиям, поэтому все действия должны быть производимы с осторожностью и здравым смыслом. При сомнениях или возникновении проблем, обратитесь к специалистам для получения квалифицированной помощи
