Устройство гусеничного трактора

Расположение основных частей и сборочных единиц гусеничного трактора показано на рисунке.

Двигатель 1 преобразует химическую энергию топлива и атмосферного воздуха во вращательное движение и переносит его к потребителям — ведущим колесам и ВОМ.

Трансмиссия трансформирует вращательное движение, распределяет его и переносит к ведущим колесам (звездочкам гусениц). Трансмиссия состоит из сцепления 9, соединительного вала 8, коробки передач 7, механизмов поворота 5, главной 12 и конечных 6 передач.

Ходовая часть объединяет все сборочные единицы в одно целое и служит для перемещения трактора по опорной поверхности. В состав ходовой части входят остов (рама), подвеска и движитель, включающий в себя ведущие колеса 4 (звездочки), направляющие колеса 11, поддерживающие ролики и гусеничные цепи 10. Движитель взаимодействует с опорной поверхностью (почвой) и преобразует подведенное трансмиссией вращательное движение в поступательное движение трактора.

Механизмы управления, воздействуя на ходовую часть, изменяют траекторию движения трактора, останавливают и удерживают его неподвижно.

Рабочее оборудование трактора состоит из механизма навески 2 с гидроприводом, прицепного устройства 3, ВОМ и приводного шкива. Навесная система предназначена для крепления навесных машин на трактор и управления их работой. С помощью прицепного устройства буксируют различные прицепные машины и транспортные средства. ВОМ используют для приведения в действие рабочих органов агрегатируемых машин.

Вспомогательное оборудование трактора
— это кабина с подрессоренным сиденьем, капот, приборы освещения и сигнализации, системы отопления и вентиляции, компрессор и др.

Сцепные устройства

Если быть точнее, то тягово-сцепные. Не забывает про сидельно-сцепные механизмы, которые также используются для буксировки грузов. Только они актуальны для тягачей, то есть крупных грузовых машин для перевозки контейнеров и прочих прицепов. Существуют и прицепные устройства для мотоблока, что тоже для владельцев дачных участков актуально. Но перейдем к главной теме разговора.

Нас же интересует тягово-сцепной вариант устройства (ТСУ). Их мы и используем для легкового автомобиля. Но что это за абракадабра такая? Под этим замысловатым названием скрывается привычный вам фаркоп. Да, правильно его называть тягово-сцепным устройством, хотя по факту все привыкли к простому понятию фаркоп.

Популярностью пользуются такие ТСУ:

• Bosal;
• Лидер-Плюс;
• Трейлер;
• Thule и пр.

Планируя купить их и установить своими руками собственного легкового автомобиля, я бы порекомендовал выбирать качественные изделия, которые прослужат не один сезон.

ТСУ используются для сцепления с разными видами прицепов. С их помощью мы возим с дачи несколько мешков картошки, самостоятельно транспортируем стройматериалы и используем для разных других задач, экономя деньги на услуги грузоперевозчиков. Поставил его себе на Рено Дастер или на Ниву, и проблем не знаешь. При этом пачкать салон или багажник не нужно.

Но ТСУ бывают разными. Какие-то рассчитаны на грузоподъемность 3500 кг устанавливаемого прицепа (это, кстати, максимальная нагрузка для легковых авто), а у других она в пару раз ниже. Этот параметр накладывает ограничения на вес, который способен выдержать элемент.

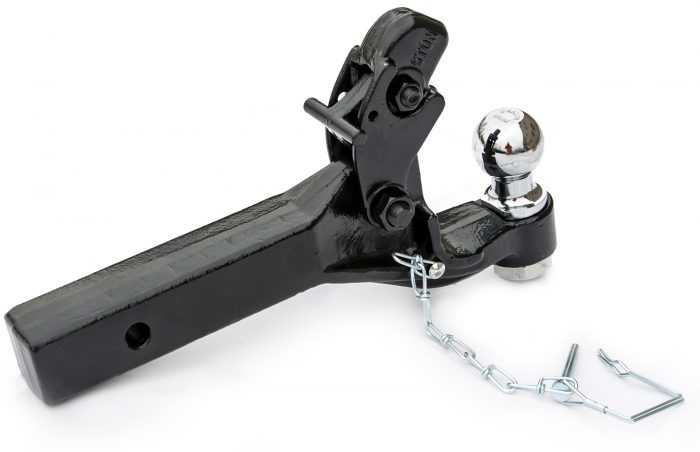

Конструктивно ТСУ состоят из двух элементов:

• поперечины;

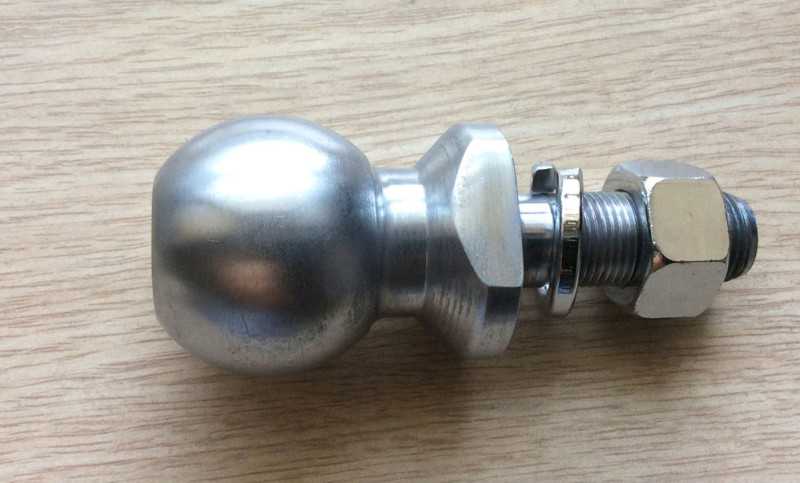

• шарового узла (фиксируется на балке).

Существует три разновидности этого приспособления, каждая из которых имеет свои особенности и функции:

• сварные;
• съемные;
• фланцевые.

Давайте же разберемся, кто есть кто. Сварные ТСУ обладают высокими показателями надежности, но отсоединять вы их не сможете. То есть фаркоп будет постоянно присутствовать на машине. Раньше это было актуально и распространено. Но сейчас появились альтернативные решения в виде съемных и фланцевых фаркопов.

Съемные легко снимаются по мере необходимости. Хотя это и так понятно из названия. Зато стоят они дороже сварных. По показателям надежности и прочности при выборе качественного изделия претензий к съемным механизмам нет.

Фланцевые ТСУ монтируются на специальную, заранее подготовленную площадку. Это обязательно нужно предусмотреть перед установкой. Хотя я бы назвал их оптимальным решением в условиях современного автомобильного мира и происходящего на дорогах. Но выбирать в любом случае вам.

Цена на них разная, как и качество, надежность, долговечность. Покупать следует только сертифицированные устройства. Они изготавливаются согласно действующим официальным стандартам, что гарантирует соответствие выбранному прицепу и сцепной головке.

Вот так плавненько мы переходим к теме сцепных головок. А вы и не заметили.

Принцип действия

Все основные части лебедки монтируются на единой раме, которую собирают путем сварки. На нижних полках в продольных швеллерах располагаются 6 каналов, через которые крепят рабочие части при использовании. Ролики, ставящиеся на поперечно расположенных швеллерах, позволяют избежать трущего воздействия на канат, когда он накручивается на барабан. Именно главный барабанный узел выступает фундаментальным рабочим органом. Как раз на него, как уже сказано, и накручивают канат.

Когда начинает работать вал мотора, запускается кулачковая муфта. Она-то и обеспечивает передачу вращающего усилия на ключевой барабан при помощи редуктора. Эти части могут быть планетарного или червячного типа. Изготовители поставляют их в сборе или разобранными на части.

Если вал привода крутится в обратную сторону, основной барабанный узел также движется похожим образом. Перемещение будет идти, вплоть до момента, когда ослабляется натяжение каната. Стоит достичь этого, как кулачковая муфта отключится и замкнет контакты на концевом управляющем элементе. Электромагнит активирует передачу импульса на дополнительный барабанный узел, что приводит к появлению вспомогательного цикла притягивания каната.

Лебедочный подъемник применяется в устройствах для подъема и крепления листов гипсокартона в процессе монтажа подвесных потолков. Такие устройства работают крайне точно и выставляют листы с малой погрешностью. Регулируя поперечные планки, можно сокращать погрузочную высоту.

Схема автомобильной лебедки включает так называемую площадку. Она обеспечивает удобство крепления без глобальных изменений в конструктиве самого автомобиля. Разработанные сейчас площадки достаточно удобны, чтобы их можно было использовать на машинах любых марок и моделей.

Механизм автомобильной лебедки преимущественно включает крюк. Его параметры зависят от целевого применения (на квадроцикле, на легковом транспорте, на эвакуаторах). Чаще всего крюки имеют съемный характер. Важную роль играет также удлинитель троса, который решает проблему малой длины самого троса

Особенно важно такое приспособление при усилии лебедки с использованием полиспаста

Купить фаркоп в интернет-магазине Mnogofarkopov

У нас Вы можете заказать или
купить и установить
фаркоп в Москве по доступной цене
оригинальный и не оригинальный на все автомобили мира. Mnogofarkopov продает фаркопы для иномарок на все популярные и непопулярные модели автомобилей. Здесь Вы можете сравнить понравившиеся модели и понять в чем их отличия. Основным отличием фаркопов разных производителей на одну и ту же модель это является:

• цена;
• тип крюка;
• полная масса прицепа.

В автопоездах для шарнирного соединения тягача и прицепа и возможности их быстрой сцепки-расцепки, а также передачи вертикальной и продольной нагрузок используются тягово-сцепные устройства различной конструкции.

Выпуском тягово-сцепных устройств (ТСУ) занимается значительное число компаний-изготовителей, среди которых самые известные Jost, Rockinger (c 2001 г. входит в состав Jost. – Прим. ред.
), Ringfeder (с 1997 г. входит в состав VBG – Прим. ред.), Helmut Buer GmbH & Co. KG (Германия), Georg Fisher (Швейцария), Coder Ture (Франция), V. Orlandi (Италия), VBG (Швеция), York (Великобритания), Fontaine Truck Equipment, SAF-Holland, Utility Trailer (США) и др. В этот список надо добавить и российских производителей.

Тягово-сцепные устройства рассчитаны на передачу больших продольных и незначительных вертикальных сил, которые не должны превышать 10…15 кН. Это является их главной функциональной особенностью. Такие механизмы должны быть высоконадежными, обеспечивать соответствующие углы складывания автопоезда, возможность быстрой и безопасной сцепки-расцепки, амортизацию динамических нагрузок во время движения автопоезда. Принципиально ТСУ состоят из разъемно-сцепного и амортизационно-поглощающего механизмов, а также элементов крепления. Понятно, что конструктивное исполнение тягово-сцепных устройств существенно влияет на такие важнейшие эксплуатационные качества автопоезда, как управляемость, курсовая устойчивость, маневренность, плавность хода, проходимость, надежность и безопасность.

По типу разъемно-сцепного механизма ТСУ подразделяют на три основных типа: крюковые (пара крюк–петля), вилочные или шкворневые (пара шкворень–петля) и шаровые (пара шар–полусфера). Другие разновидности значительного распространения в коммерческом автотранспорте не нашли, а потому не рассматриваются.

История происхождения и расшифровка понятия

Появление первых прицепов для транспортных средств исторически зафиксировано в период Мировой войны, когда возникла техническая необходимость оперативного перемещения тяжёлых грузов, с оборонительными целями, а человеческих возможностей для этого не было достаточно. С тех времён прошло много времени, сейчас прицепы активно применяются для решения технических и бытовых задач.

В продаже существует три конфигурации прицепных элементов:

Соответственно, отдавать преимущество при приобретении крепёжных механизмов стоит фаркопам первого или второго вида, с учётом модификации прицепа и его крепёжного ответного элемента. Крюковые фаркопы менее надёжны, эксперты утверждают, что такие модификации очень скоро полностью будут изъяты из рыночных продаж. При подборе механизма стоит учитывать его соответствие типу кузова и модели транспортного средства.

Необходимая документация и нюансы оформления

Эксплуатация транспорта с ТСУ предусматривает у автовладельца обязательное наличие следующих документов:

1. Паспорт установленного оборудования, содержащий данные по его монтажу. В паспорте должна быть отметка автосервиса, где был установлен фаркоп на машину.
2. Сертификат на установленное оборудование.
3. Акт о выполненных по монтажу работах.

Таких документов будет достаточно для дорожной инспекции, в ситуациях, когда установленный фаркоп сертифицирован для использования на определённой модели транспорта.

В ином случае, когда эксплуатируемое оборудование не указано в руководстве пользователя как допустимое к использованию, имеет особенности по монтажу, тогда автовладельцу стоит позаботиться, во избежание проблем с законом, о регистрации тягово-сцепной конструкции.

Рассмотрим подробно алгоритм, являющийся ответом на вопрос, как прицепное устройство оформить для эксплуатации на легковом автомобиле, с соблюдением всех законодательных, процессуальных норм.

Процедура предполагает следующие мероприятия:

1. Посещение отдела ГИБДД, где необходимо подать заявление, которое содержит прошение на проведение предварительной экспертизы с последующим разрешением на установку тягового оборудования. Вместе с заявлением автовладельцу надо предъявить СТС, ПТС и их копии, документацию на устанавливаемый агрегат.
2. После получения «вердикта» экспертов ГИБДД, на основании разрешения, владельцу транспорта нужно обратиться в специфицированный центр, с полномочиями на проведение работ по монтажу и осуществить установку оборудования на легковое авто. Подтверждением специализированного монтажа выступает акт выполненных работ от исполнителя, декларация и сертификат о соответствии установки.
3. Вышеперечисленные документы дают право обратиться в организацию, уполномоченную провести осмотр изменений и выдать диагностическую карту.
4. В отделение ГИБДД предоставить автомобиль для проведения заключительной экспертизы. Автовладелец должен предъявить в органы ГИБДД декларацию из сервисного центра, диагностический лист, удостоверяющий безопасность внесённых изменений, документы на автомобиль и установленную деталь, оригинал разрешения на установку ТСУ от экспертной комиссии.
5. После технической экспертизы в отделе ГИБДД и проверки представленных документов, автовладельцу выдадут свидетельство, санкционирующее эксплуатацию машины с установленным тягово-сцепным оборудованием.

Свидетельство, подтверждающее безопасность установки, является гарантом безнаказанной эксплуатации авто с установленным фаркопом. Не стоит забывать о том, что узаконивания также требует прицеп, который будет эксплуатироваться для транспортирования грузов.

Самовытаскивание автомобиля

1. Затормозить автомобиль стояночной тормозной системой, двигатель работает на холостом ходу. 2. Размотать трос. Для этого:

• открыть защитную крышку и вытянуть рычаг включения редуктора лебедки, который находится в задней части рамы с левой стороны;
• размотать трос вручную.

3. Зацепить трос за какой-нибудь надежный предмет (дерево, столб). 4. Вернуть рычаг включения редуктора лебедки в исходное положение для блокировки свободного разматывания троса. Закрыть защитную крышку. 5. Включить КОМ лебедки. Для этого:

• нажать на педаль сцепления до упора;
• рычаг переключения передач установить в нейтральное положение;
• включить нейтраль в раздаточной коробке;
• нажать и повернуть ручку переключателя КОМ, расположенную на панели приборов. При этом загорится сигнальная лампа, встроенная в ручку переключателя;
• отключить стояночную тормозную систему;
• включить первую передачу в коробке передач;
• плавно отпустить педаль сцепления.

6. Плавно увеличивать обороты двигателя до частоты вращения от 1200 до 1500 мин-1. Вытянуть автомобиль на безопасную дорогу. 7. Выключить КОМ лебедки. Для этого:

• нажать на педаль сцепления до упора;
• рычаг переключения передач установить в нейтральное положение;
• нажать и повернуть ручку переключателя КОМ в исходное положение. Сигнальная лампа, встроенная в ручку переключателя, должна погаснуть;
• плавно отпустить педаль сцепления.

8. Затормозить автомобиль стояночной тормозной системой. 9. Установить крюк троса в транспортное положение на автомобиле. 10. Включить КОМ лебедки. Для этого:

• нажать на педаль сцепления до упора;
• рычаг переключения передач установить в нейтральное положение;
• нажать и повернуть ручку переключателя КОМ. При этом загорится сигнальная лампа, встроенная в ручку переключателя;
• включить первую передачу в коробке передач;
• плавно отпустить педаль сцепления.

11. Плавно увеличивая обороты двигателя натянуть трос. 12. Выключить КОМ лебедки.

Разновидности

Тяговая

Столь широкое разнообразие функций лебедочных механизмов делается возможным именно благодаря большому ассортименту. Тяговые аппараты наиболее типичны, и их активно применяют в ручном либо механизированном варианте. Эти модели являются основным подъемным либо страховочным оборудованием. Продвинутые варианты дополняют блоками полиспаста, увеличивающими тяговое усилие (правда, расстояние перемещения заметно сократится при таком подходе). Допускается использование тяговых подъемников как на открытом воздухе, так и внутри помещений.

Ручные рычажные версии применяют в монтажных, ремонтных и прочих аналогичных работах. Благодаря компактности размеров обеспечивается удобство применения в ограниченном масштабе. Однако абсолютно преобладают барабанные модификации. Довольно редко применяют червячные конструкции, которые содержат много трущихся и быстро изнашивающихся деталей. Такие модели оправданы лишь там, где на первом месте будут компактность и малое рабочее усилие.

Подвесная

Такое название говорит само за себя. Подобные лебедки крепятся непосредственно на потолок помещения или на специальную гусеницу. Конечно, верхотура в этом случае должна быть очень прочной. Это технологическое решение часто советуют для безопасного перемещения тяжелых грузов. Несмотря на отсутствие каких-либо чрезвычайных сложностей, опасность при неправильном использовании может быть весьма велика.

Судовая

В этом случае речь идет уже об оснастке серьезных, мощных судов. Аппараты позволяют проводить различные операции с тяжелыми грузами. Есть несколько целевых подвидов:

Лебедка – это тяговое устройство, которое осуществляет подтягивание каната, цепи или троса. С ее помощью осуществляется подъем тяжелого груза по вертикали или его буксировка по горизонтали. Подобные механизмы нашли широкое применение в различных отраслях бытовой жизни, а также являются неотъемлемым техническим оснащением многих промышленных объектов, а также автотранспорта. Именно с помощью лебедки подымается лифт, подтягиваются автомобили для погрузки на эвакуатор, втягивается корабельный якорь и т.д. Краны, работающие на стройках, также оснащаются лебедкой.

Что это такое?

Под названием лебедка известен целый ряд механизмов. Несмотря на нюансы, они имеют общую черту — тяговое усилие транслируется от барабана при помощи различных передаточных приспособлений. Привод также довольно сильно варьируется. Лебедки используют как грузоподъемное оборудование. Поднятие производится не только вверх; груз может быть передвинут одновременно и в сторону.

Конкретная грузоподъемность сильно варьируется в зависимости от сложности устройства и цели его применения. На лебедочные установки разработан целый ряд ГОСТов, регламентирующих особенности машин различного предназначения. Среди них выделяются стандарты:

12617-78 (для машин, используемых на водном транспорте);

Законодательные моменты по установке «фаркопа»: регистрировать или нет

Каждый автовладелец, перед приобретением и монтажом фаркопа, сталкивается с дилеммой, законной или нет будет установка приспособления, можно ли прицепное устройство устанавливать на автомобиль и эксплуатировать по назначению безнаказанно? Ответ на этот вопрос стоит искать в законодательном кодексе по переоборудованию автомобиля и регламенте самого транспортного средства. Правовые нормативы по переоборудованию транспорта зарегистрированы в техническом регламенте «О безопасности колёсных средств», а сотрудники ГАИ обосновывают правомерность статьёй 12.5, прописанной в КоАП РФ.

Согласно техническому регламенту, фаркоп не причисляется к агрегатам, которые подлежат обязательной регистрации в тех случаях, если установка регламентирована заводом изготовителем машины. Большинство автопроизводителей санкционируют допустимость установки прицепного устройства для транспортирования прицепа на легковой автомобиль, с завода предопределяя места для его крепления. Информация о допустимости установки дополнительного оборудования в виде фаркопа должна быть прописана в технической документации к машине и в нагрузочной табличке, находящейся на водительской стойке авто или в подкапотном отделе.

Установка фаркопа не подлежит регистрации при следующих условиях:

1. Установка и эксплуатация прицепного оборудования санкционируется заводом-изготовителем.
2. На машину устанавливается заводская конструкция, имеющая свидетельство соответствия модели устройства к конкретному транспорту.
3. При инсталляции фаркопа не осуществляются конструктивные изменения, монтаж выполнен согласно регламенту инструкции к оборудованию.

В ситуациях, если в регламенте к машине отсутствует легкового автомобиля в качестве транспортировочного средства, или монтаж купленного фаркопа предполагает сварочные или сверловые работы, оборудование надо регистрировать в отделении ГИБДД.

Производители тягово сцепных устройств

Напоследок можно привести список известных производителей ТСУ:

• Bosal – 200 образцов для легковушек и грузовиков из Бельгии;
• Brink – лидирующая позиция из Голландии;
• VFM – российское объединение под флагом фирмы Bosal;
• Westfalia – крупная немецкая фирма. Более 800 наименований;
• Aragon – испанский лидер;
• HiddenHitch – североамериканская компания;
• AvtoS – российская компания производит прицепы и фаркопы;
• BALTEX – отечественная компания из Санкт-Петербурга.

Видеообзор фаркопов Bosal

Когда картина ясна, не стоит тратить понапрасну время и изобретать то, что уже есть в наилучшем варианте. Здравый подход к решению перевозки груза и грамотному монтажу фаркопа обязательно приведёт к успеху. А любители изобретений должны как минимум ориентироваться на обладателей золотых рук.

Случаи, когда монтаж ТСУ воспрещается законодательством

Большинство легковых автомобилей имеют в ОТТС отметку о допуске монтажа ТСУ. Эти сведенья можно посмотреть в документации к приобретённому транспортному средству, или же, при отсутствии данных, запросить их в дилерской компании или непосредственно на автоизготовительном заводе.

Категорический запрет на оборудование машины легковой категории санкционируется исключительно в тех ситуациях, когда завод исключает возможность использования автомобиля в качестве тяговой силы для транспортировки грузов, в том числе прицепов, в силу конструкционных и технических особенностей авто.

Иные ситуации предусматривают безнаказанную установку фаркопа и его эксплуатацию по назначению:

1. Без регистрации в отделе ГИБДД, если тяговое устройство предусматривает установку без вмешательства в конструкцию авто, а механизм имеет сертификаты качества и монтируется соответственно требованиям автопроизводителя.
2. С получением допуска, когда предусматривается установка фаркопа с вмешательством в конструкцию транспорта.

При эксплуатации тягового устройства на легковом транспорте, стоит учитывать, что масса прицепа не должна превышать вес снаряжённого авто, а суммарный тоннаж машины с прицепом не может превосходить показатель 3,5.

Рассмотрим, какая документация должна быть у водителя при эксплуатации фаркопа в каждой из ситуаций, как узаконить тягово-силовое устройство, если такая регистрация требуется законодательством.

Как установить фаркоп

Монтаж фаркопа на автомобиль

ТСУ крепится к раме или кузову автомобиля. Бампер обычно снимается и его роль достаётся основной балке прицепного. В отдельных вариантах приходится сверлить лонжерон и устанавливать закладные пластины. Но установка родного фаркопа – дело нехитрое. Если производитель авто предусмотрел места монтажа, отверстия и прочие элементы для установки фаркопа, а также имеется документ (как правило, это сертификат при покупке) с характеристиками оригинального устройства, то самостоятельный монтаж вполне законен и логичен. Сервис предложит определённую цену. Это окупится в том случае, если предполагается сверление дополнительных отверстий или установка не родного фаркопа, но подходящего по характеристикам. Сервис выдаст письменное заключение о соответствии нормам.

Состояние шара и самого ТСУ требует постоянной проверки на наличие:

• Раскрученных, сорванных гаек или болтов (гровер предотвратит раскручивание, но не срыв);
• Смазки шара;
• Чистоты розетки;
• Сварных швов.

Шар испытывает критические нагрузки, подвержен износу. Замерять диаметр надо каждые 1-1,5 тысяч км пробега.

Штрафные санкции за несоответствующий монтаж фаркопа

Сцепная конструкция для транспортирования грузов, хоть и не идентифицирована в законодательной документации в качестве дополнительной оснастки автомобиля, за несоответствующую установку или монтаж с несоблюдением регламента подразумевает финансовое наказание для автовладельца. Предопределяется наказание статьёй 12.5 административного кодекса РФ, которая предопределяет штраф в размере от пятисот до пяти тысяч рублей в таких ситуациях:

1. Отсутствие документов на фаркоп или несоответствие тяговой конструкции стандартам, установленным автопроизводителем.
2. ТСУ установлено в несоответствующем месте или же с техническими недочётами.
3. Техническая неисправность конструкции.

Мера наказания предопределяется критериями опасности, которую автовладелец несёт при эксплуатации машины с ТСУ не соответствующего стандартам образца или при некорректном его монтаже.

Эксперты рекомендуют иметь постоянно при себе документы, которые подтверждают факт безопасности эксплуатации фаркопа, в ином случае, собственнику авто грозит денежное взыскание. При непризнании штрафа, его придётся оспаривать в суде, что не всегда выгодно с финансовой позиции.
