Регулировка клапанов газель 402 двигатель

Осмотр

1. После снятия промыть все детали бензином, протереть и просушить. Осмотреть распределительный вал. Если на шейках, кулачках и шестерне привода масляного насоса имеются задиры, глубокие царапины, раковины, сколы, трещины, распределительный вал заменить.

2. Осмотреть штанги толкателей. Погнутые штанги заменить. Если на наконечниках штанг заметны следы износа, задиры, раковины, штанги также заменить. Следует учесть, что длина штанги двигателя мод. 402 равна 283 мм, а двигателя мод. 4021 — 287 мм.

3. Осмотреть толкатели. Если на рабочих поверхностях заметны следы износа, раковины, задиры и т.д., толкатели заменить.

4. Если на зубчатом колесе распределительного вала повреждены зубья или имеются трещины, его нужно заменить.

5. Измерить осевой зазор распределительного вала. Для этого подсобрать вал с зубчатым колесом, надеть на передний конец распределительного вала распорное кольцо и упорный фланец, затем напрессовать зубчатое колесо и завернуть болт крепления зубчатого колеса с шайбой. Болт затянуть моментом 55–60 Н·м (5,5–6,0 кгс·м). Щупом измерить зазор между упорным фланцем распределительного вала и ступицей зубчатого колеса, он должен быть в пределах 0,1–0,2 мм.

ГАЗ 31 Пепелац › Бортжурнал › ЗМЗ-402, передний шкив, метки на нём и ВМТ

Всегда при регулировки клапанов и выставлении зажигания я руководствовался старым дедовским методом с ватой или тряпочкой. ну а потом для пущей точности светил фонариком в свечное отверстие и высматривал там поршень в ВМТ. А все почему? А потому, что метки на шкиве нихрена не совпадают. И когда я настраивал клапана кому-то я делал все точно так же. Шкив ентот составной, скотина! И часть на которой метки — подвижная. Точнее не чем не фиксируется, ни шпонки ни болта, ни гужона. Просто резиновая втулка. И вот она при первом подвернувшемся ей случае, провернётся. Сегодня, пока все в открытом доступе и хорошо просматривается, заметил вот такую штуку. На освновном шкиве, есть две засечки, они точно совпадают с верхней мертвой точнокой первого цилиндра.

Эта метка, уж точно не провернётся. И никуда не денется. Теперь буду выставлять зажигание по ней. Думаю на других змз-402 и других шкивах она тоже есть.

Типы и применимость оси коромысел моторов ЗМЗ-402

Конструкция двигателя ЗМЗ-402 с 50-х годов мало изменилась, поэтому многие детали и узлы легко взаимозаменяемы между моторами разных годов выпуска и «поколений». В частности, во всех модификациях двигателей ЗМЗ-402.10, 4021.10, 4025 и 4026 применяется одинаковая ось коромысел (каталожный номер 24-1007098-40). Это относится и к отдельным деталям оси — коромыслам, стойкам, пружинам, крепежным элементам.

Однако здесь необходимо сказать, что другие детали ГРМ этих моторов заменить можно далеко не всегда. Дело в том, что модификации ЗМЗ-402 под разные типы топлива (72-й, 80-й и 92-й бензин) отличаются высотой блока цилиндров и ГБЦ, диаметром и длиной штанг клапанов, длиной штанг привода коромысел, типом толкателей и т.д.

Поэтому при необходимости замены оси коромысел любой из модификаций двигателя ЗМЗ-402 можно использовать ось в сборе указанной выше модели, либо отдельные компоненты этого узла. Но при необходимости ремонта газораспределительного механизма сначала необходимо уточнить каталожный номер деталей, и приобретать именно эти компоненты.

Снятие и установка распредвала ЗМЗ-402

Снятие, дефектовка и установка распредвала ЗМЗ-402

Снять ремень привода вентилятора.

Снять ремень привода генератора.

Отвернуть четыре болта 1, снять вентилятор 2 и шкив вентилятора 3.

Отвернуть четыре болта 4 и снять шкив 5 водяного насоса.

Отвернуть три гайки 2 и снять привод 1 вентилятора.

Отвернуть болт 3 и гайку 5, снять кронштейн 4 с натяжным роликом.

Отвернуть шесть болтов 7 и снять шкив 6 коленвала с гасителем крутильных колебаний в сборке.

Отвернуть стяжной болт 8 (или храповик) съемником

Снять ступицу шкива коленвала.

Отвернуть оставшиеся гайки 1 и снять крышку 2 распределительных звездочек.

Установить поршень 1-го цилиндра в в.м.т. такта сжатия.

Для этого повернуть коленчатый вал так, чтобы совместились метки на звездочке коленвала и зубчатом колесе распределительного вала.

Снять привод распределителя зажигания.

Снять масляный фильтр.

Снять топливный насос.

Снять крышку коромысел.

Снять ось коромысел клапанов со стойками в сборе.

Вынуть штанги толкателей, предварительно пометив их номером клапана.

Отвернуть гайки 1 и снять крышку 2 толкателей вместе с прокладкой.

Вынуть толкатели 1.

Отвернуть болт 1 и снять с помощью съемника зубчатое колесо 2 распределительного вала.

Отвернуть болты 3 и снять упорный фланец распределительного вала с распорной втулкой.

Осторожно вынуть распределительный вал из блока цилиндров. Осмотр и дефектовка

Осмотр и дефектовка

1. После снятия промыть все детали бензином, протереть и просушить.

Осмотреть распределительный вал. Если на шейках, кулачках и шестерне привода масляного насоса имеются задиры, глубокие царапины, раковины, сколы, трещины, распределительный вал заменить.

Измерить диаметры шеек распределительного вала, номинальные диаметры шеек указаны в таблице.

2. Осмотреть штанги толкателей. Погнутые штанги заменить.

Если на наконечниках штанг заметны следы износа, задиры, раковины, штанги также заменить.

Следует учесть, что длина штанги двигателя мод. 402 равна 283 мм, а двигателя мод. 4021 — 287 мм.

3. Осмотреть толкатели. Если на рабочих поверхностях заметны следы износа, раковины, задиры и т.д., толкатели заменить.

4. Если на зубчатом колесе распределительного вала повреждены зубья или имеются трещины, его нужно заменить.

5. Измерить осевой зазор распределительного вала.

Для этого подсобрать вал с зубчатым колесом, надеть на передний конец распределительного вала распорное кольцо и упорный фланец, затем напрессовать зубчатое колесо и завернуть болт крепления зубчатого колеса с шайбой.

Болт затянуть моментом 55–60 Нм (5,5–6,0 кгс·м).

Щупом измерить зазор между упорным фланцем распределительного вала и ступицей зубчатого колеса, он должен быть в пределах 0,1–0,2 мм.

Устанавливают распределительный вал в порядке, обратном снятию.

Перед установкой смазать моторным маслом шейки и кулачки распредвала, толкатели и штанги толкателей. После установки отрегулировать зазоры в приводе клапанов.

Основные компоненты механизма газораспределения ЗМЗ-402 ГАЗ-2705: распределительный вал, газораспределительный механизм и толкатели

Механизм газораспределения ЗМЗ-402 ГАЗ-2705 состоит из нескольких основных компонентов, которые обеспечивают правильную работу двигателя. Они включают в себя распределительный вал, газораспределительный механизм и толкатели.

Распределительный вал

Распределительный вал является одним из самых важных элементов механизма газораспределения. Он устанавливается в головке блока цилиндров и служит для управления открыванием и закрыванием клапанов впускного и выпускного коллекторов.

Распределительный вал имеет отверстия сферической формы в торцах, через которые проходят толкатели. Они перемещаются по впускному и выпускному распорным втулкам во время работы двигателя. Диаметр торца вала определяет положение клапана в определенный момент времени.

Газораспределительный механизм

Газораспределительный механизм состоит из ряда элементов, которые обеспечивают синхронизированное открывание и закрывание клапанов. В механизме присутствуют клапаны, головка распределительного вала, регулировочные и заменяемые компоненты.

Клапаны устанавливаются в отверстия головки распределительного вала и имеют поверхность с зубьями, которые заходят в шестерню. Зубьями и меткой на распределительной шестерни контролируется положение клапана в нужный момент времени.

Головка распределительного вала находится над клапанами и предназначена для установки регулировочных пластин и заменяемых компонентов.

Толкатели

Толкатели предназначены для передачи движения от распределительного вала на клапаны. Они имеют форму штока или прутка, который перемещается в вертикальном направлении. Толкатели расположены в нижней части головки блока цилиндров и установлены на штоках коромыслом.

Для правильной работы механизма газораспределения необходима замена или регулировка толкателей, особенно при обнаружении износостойкости. Помощью впускной прокладки и подогрева можно обеспечить герметичность толкателя и избежать неприятных последствий в холодную зимнюю погоду.

Компонент	Описание
Распределительный вал	Отвечает за управление клапанами впускного и выпускного коллекторов
Газораспределительный механизм	Обеспечивает синхронизированное открывание и закрывание клапанов
Толкатели	Передают движение от распределительного вала на клапаны

Нюансы регулировки клапанов на автомобилях ГАЗ

Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:

— изношены кулачки распредвала;

— ось, на которой стоят коромысла, имеет выработку;

— носики коромысел неравномерно сработались;

— износились толкатели;

— сработались сухари пружин.

Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут упираться не в клапан, а в чашку клапанной пружины. Этот дефект можно устранить установкой новых сухарей.

Источник
avtobrands.ru
avtopub.com

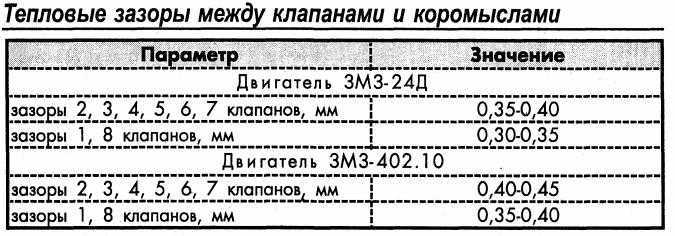

Процесс регулировки углов тепловых зазоров

Для тех, кто задается вопросом, как отрегулировать клапана на автомобиле с 402 мотором, ниже будет подробно представлен весь процесс

Важно помнить, что сам процесс следует выполнять на холодном двигателе, так как на прогретом моторе горючая смесь может обжечь автомобилиста. Регулировка клапанов на 402 двигателе выполняется следующим способом:

1. Отсоединение шланг . Первым делом необходимо отсоединить все шланги, подходящие к клапанной крышки, а также трос акселератора.
2. Снятие воздушного фильтра и клапанной крышки. Затем следует снять воздушный фильтр с корпусом, и открутить 6 болтов крепления клапанной крышки.
3. Снятие свечей зажигания .
4. Установка первого цилиндра в ВМТ . Следующим этапом регулировочного процесса будет установка первого цилиндра в положение верхней мертвой точки (ВМТ). Для этого необходимо, чтобы третья метка на шкиве коленчатого вала совпала с отметкой на корпусе блока ДВС. Делается это путем прокручивания коленвала.
5. Очередность регулировки клапанов . Порядок регулировки клапанов следующий: 1, 2, 4, 6, следующим шагом нужно провернуть коленвал на один полный оборот по часовой стрелке до момента совпадения отметок. Далее регулируются 3, 5, 7, 8 клапана.
6. Процесс регулировки . Используя головку на 11 или отвертку, необходимо придерживать регулировочный винт, и в этот момент откручивать гайку фиксирующую его. С помощью щупа нужного размера произвести замер (щуп должен двигаться с незначительным усилием), если замер теплового зазора в норме, тогда можно переходить к следующему клапану.
7. Монтажные работы . Следующим этапом будет сборка в обратном порядке, т.е. устанавливаются обратно свечи зажигания, клапанная крышка с новой прокладкой, но при этом затягивать болты необходимо согласно рекомендуемым моментам затяжки (такой показатель составляет 0,5-0,8 Н.м (кг.м)), воздушный фильтр и шланги.
8. Проверка при заведенном двигателе . Теперь следует завести ДВС и дать ему немного времени поработать до полного прогрева, затем прислушаться к его работе. Если отсутствует любой металлический звон или глухой цокот, это будет означать, что регулировка тепловых зазоров выполнена правильно.

Обслуживание, ремонт и замена оси коромысел

Ось коромысел двигателя ЗМЗ-402 требует минимального технического обслуживания, которое обычно проводится вместе с другими операциями по регулировкам и обслуживанию ГРМ. В частности, после обкатки мотора (при ТО-1000), а впоследствии при каждом ТО-2 следует проверять момент и надежность затяжки гаек стоек оси коромысел. Также необходимо производить визуальный осмотр оси, коромысел и стоек на предмет появления в них трещин и деформаций. Наконец, следует проверять целостность шплинтов, пропущенных через ось и крайние стойки, и состояние распорных пружин.

При обнаружении повреждений, деформаций и чрезмерного износа оси и ее деталей, а также проседания распорных пружин (все это проявляется повышенным люфтом коромысел, неправильной работой ГРМ или невозможностью нормально отрегулировать тепловой зазор между коромыслом и стержнем клапана) необходимо произвести ремонт и замену отдельных деталей или всего узла в сборе. Это выполняется без применения специального инструмента и без разборки двигателя — достаточно выкрутить пять шпилек, снять ось и выполнить необходимые работы.

Важно отметить, что если ось снималась или полностью заменялась, то после ее установки следует отрегулировать тепловые зазоры между коромыслами и стержнями клапанов. Как показывает практика, ось коромысел двигателя ЗМЗ-402 надежно служит многие годы, лишь в крайних случаях требуя ремонта или замены

И при правильной эксплуатации двигателя, его своевременном обслуживании и ремонте ось будет обеспечивать надежную работу ГРМ, а вместе с этим — и нормальную эксплуатацию «Волги», УАЗа или «ГАЗели»

Как показывает практика, ось коромысел двигателя ЗМЗ-402 надежно служит многие годы, лишь в крайних случаях требуя ремонта или замены. И при правильной эксплуатации двигателя, его своевременном обслуживании и ремонте ось будет обеспечивать надежную работу ГРМ, а вместе с этим — и нормальную эксплуатацию «Волги», УАЗа или «ГАЗели».

Принцип работы механизма газораспределения ЗМЗ-402 ГАЗ-2705

Механизм газораспределения ЗМЗ-402 ГАЗ-2705 отвечает за правильное открытие и закрытие клапанов впускного и выпускного коллекторов двигателя. Он осуществляет регулировку объема и времени подачи рабочей смеси в цилиндры при работе двигателя.

Механизм газораспределения состоит из распределительного вала, на котором с помощью шестерни распределителя устанавливаются коромысла впускных и выпускных клапанов. Коромысла приводятся в движение при помощи таких элементов, как толкатель, регулировочная шайба и толкательная пружина. Впускные и выпускные клапаны имеют сферическими поверхностями для обеспечения герметичности.

Принцип работы механизма газораспределения заключается в следующем:

1. При вращении распределительного вала вала впускного клапана открывается за счет действия толкателя и толкательной пружины.
2. Воздух, поступающий через впускной коллектор, заполняет цилиндр двигателя.
3. После этого клапан закрывается с помощью пружины и своего собственного возвратного движения.
4. Во время вращения распределительного вала вала выпускного клапана происходит открытие этого клапана.
5. Выбросные газы покидают цилиндр.
6. Клапан закрывается и повторяется цикл работы.

Для регулировки времени и объема подачи рабочей смеси используются специальные регулировочные механизмы. Они позволяют изменять относительное положение распределительного вала по отношению к валу коленчатого вала двигателя с помощью распорной втулки или прокладки.

Механизм газораспределения ЗМЗ-402 ГАЗ-2705 также имеет зубьями на валу сферический торец. Он используется для установки метки на валу и настройки распределения газов. Возможна замена шестерни распределителя и коромысла при износе или поломке. Особую роль в работе механизма газораспределения играет подогрев масла при пуске двигателя в зимнее время. Для этого установлены специальные насосы с торцевым упорным кольцом и подогревом масла.

Метки: грм

Комментарии 29

всем спасибо за дискуссию )))

а как насчет такой же на 511 мотор? V8

если показанная шестерня для 402-я, то не может ли она быть унифицированой с 511-й?

показанная шестерня вата Если размер самой шестерни такой же то можно Но точно знаю что положение метки относительно шпонки на 24й и 53 шестернях разные, но для разрезной это не суть

а есть лучше? и как определить?

по простоте и надежности конструкции www.drive2.ru/l/3473274/

если показанная шестерня для 402-я, то не может ли она быть унифицированой с 511-й?

Ну я думал что так, но точно не знал. Теперь будем знать

хорошо, тогда сдерем только идею))

Собираешь шестерню в заводское положение. Регулируешь клапана. Выставляется ВМТ на любом цилиндре (в такте завершения выхлопа) В этот момент клапана на этом цилиндре должны быть в приоткрытом положении. То есть, выхлопной клапан еще не закрылся до конца, а впуск уже начинает открываться. Так вот, нужно поставить распредвал так, что бы клапана были открыты на одну высоту. Около 0,5-2мм, в зависимости от распредвала. Высоту можно измерить просто, штангеном от плостисти гбц замеряешь высоту на зарытых клапанах (что бы был зазор на коромыслах) по тарелке к примеру, высота скорее всего будет отличатся. Записываешь. Дальше замеряешь высоту подъема клапанов в положении ВМТ как описывал выше. Высчитываешь на сколько и куда повернуть. Добиваясь одинаковой высоты подъема клапанов.

ну вот ясное и понятное разъяснение спасибо а то у меня проблемы с фазами грм но всё по меткам стоит а мотор всё время работает на обеднённой смеси всё перепробовал кроме проверки фаз грм

фазы практически не влияют на бедную-богатую смесь на карбюраторе фазы влияют на кривую момента мотор либо тянет внизу до середины, либо раскочегаривается ближе к середине и на верхах чуть получше То есть если фазы запаздывают то середина и верхи лучше Если опережает — низы лучше, но верхов как таковых не будет практически

у меня верхи хорошие и крутится хорошо а на низах проблемы на низких оборотах мотор трясёт дажи ехать тяжко на малой скорости наступают перебои и машина дёргается и расход огромный а свечи белые аж перегреваются и наступает калийное зажигание кучу всего переменял и перепробовал дажи поршневую менял но ничего не меняется осталось только с фазами поковыряться мож там шпонка не в том месте нарезана или ещё чтото

Осмотр и дефектовка распределительного вала

1. После снятия промыть все детали бензином, протереть и просушить. Осмотреть распределительный вал. Если на шейках, кулачках и шестерне привода масляного насоса имеются задиры, глубокие царапины, раковины, сколы, трещины, распределительный вал заменить.

2. Осмотреть штанги толкателей. Погнутые штанги заменить. Если на наконечниках штанг заметны следы износа, задиры, раковины, штанги также заменить. Следует учесть, что длина штанги двигателя мод. 402 равна 283 мм, а двигателя мод. 4021 — 287 мм.

Измерить диаметры шеек распределительного вала, номинальные диаметры шеек указаны в таблице.

3. Осмотреть толкатели. Если на рабочих поверхностях заметны следы износа, раковины, задиры и т.д., толкатели заменить.

4. Если на зубчатом колесе распределительного вала повреждены зубья или имеются трещины, его нужно заменить.

5. Измерить осевой зазор распределительного вала. Для этого подсобрать вал с зубчатым колесом, надеть на передний конец распределительного вала распорное кольцо и упорный фланец, затем напрессовать зубчатое колесо и завернуть болт крепления зубчатого колеса с шайбой. Болт затянуть моментом 55–60 Н·м (5,5–6,0 кгс·м). Щупом измерить зазор между упорным фланцем распределительного вала и ступицей зубчатого колеса, он должен быть в пределах 0,1–0,2 мм.

Устанавливают распределительный вал в порядке, обратном снятию. Перед установкой смазать моторным маслом шейки и кулачки распредвала, толкатели и штанги толкателей. После установки отрегулировать зазоры в приводе клапанов.

Особенности и конструкция оси коромысел двигателя ЗМЗ-402

Ось коромысел выполняет несколько основных функций:

• Служит силовым элементом для крепежа коромысел;
• Обеспечивает правильное положение коромысел, а значит — обеспечивает нормальную работу всего газораспределительного механизма;
• Обеспечивает свободное раскачивание коромысел, снижая потери на трение, а значит, повышая эффективность работы ГРМ;
• Обеспечивает подачу к коромыслам смазочного материала (моторного масла).

Конструктивно ось коромысел представляет собой большой узел, состоящий из нескольких деталей. Ее основу составляет собственно ось — это стальная толстостенная труба, в которой выполнены отверстия для подачи масла к коромыслам, а также отверстия по бокам для штифтов. Ось устанавливается на головку блока цилиндров с помощью шести опор — на четырех основных стойках, и на двух крайних стойках. Основные стойки изготавливаются из высокопрочного легированного чугуна, а крайние стойки — из ковкого чугуна. Во всех стойках просверлены отверстия для монтажа их к головке с помощью шпилек и гаек.

Необходимо отметить, что в нижней части четвертой основной стойки (то есть, в привалочной поверхности, которой стойка опирается на головку) отверстие для шпильки переходит в точеный паз, который обеспечивает поступление масла из масляного канала в ГБЦ в полость оси коромысел. Такая стойка только одна, поэтому она не взаимозаменяема с остальными тремя и требует строго определенной установки.

В крайних стойках предусмотрены поперечные отверстия, которые совпадают с отверстиями на краях оси — они служат для установки шплинта, с помощью которого осуществляется стопорение оси. Таким образом, сама ось во время работы двигателя остается неподвижной, поэтому она не оказывает влияния на работу восьми установленных на ней коромысел.

Коромысла изготавливаются методом литья из стали, в них запрессовывается бронзовая втулка, играющая роль подшипника (причем втулка изготавливается из листовой бронзы, которая сгибается в трубку). На внутренней поверхности втулки имеется круговая канавка, которая обеспечивает равномерное распределение масла, поступающего в зазор между осью и втулкой из отверстия в оси. Также в коротком плече коромысла высверливается канал, который подводит масло к регулировочному винту — масло проходит через проточку в винте и стекает на толкатель штанги, обеспечивая смазку всего узла.

Правильная установка коромысел на оси производится с помощью стоек, которые занимают строго определенные места, и трех распорных пружин. Эти пружины прижимают коромысла к стойкам, предотвращая их непроизвольное смещение вдоль оси.

Как нетрудно видеть, ось коромысел двигателя ЗМЗ-402 имеет довольно простое устройство, а поэтому отличается надежностью и долговечностью. Именно этот фактор и сыграл основную роль в приобретении моторами 402-й серии такой популярности и распространения в отечественном автопроме.

Особенности и конструкция оси коромысел двигателя ЗМЗ-402

Ось коромысел выполняет несколько основных функций:

• Служит силовым элементом для крепежа коромысел;
• Обеспечивает правильное положение коромысел, а значит — обеспечивает нормальную работу всего газораспределительного механизма;
• Обеспечивает свободное раскачивание коромысел, снижая потери на трение, а значит, повышая эффективность работы ГРМ;
• Обеспечивает подачу к коромыслам смазочного материала (моторного масла).

Конструктивно ось коромысел представляет собой большой узел, состоящий из нескольких деталей. Ее основу составляет собственно ось — это стальная толстостенная труба, в которой выполнены отверстия для подачи масла к коромыслам, а также отверстия по бокам для штифтов. Ось устанавливается на головку блока цилиндров с помощью шести опор — на четырех основных стойках, и на двух крайних стойках. Основные стойки изготавливаются из высокопрочного легированного чугуна, а крайние стойки — из ковкого чугуна. Во всех стойках просверлены отверстия для монтажа их к головке с помощью шпилек и гаек.

Необходимо отметить, что в нижней части четвертой основной стойки (то есть, в привалочной поверхности, которой стойка опирается на головку) отверстие для шпильки переходит в точеный паз, который обеспечивает поступление масла из масляного канала в ГБЦ в полость оси коромысел. Такая стойка только одна, поэтому она не взаимозаменяема с остальными тремя и требует строго определенной установки.

В крайних стойках предусмотрены поперечные отверстия, которые совпадают с отверстиями на краях оси — они служат для установки шплинта, с помощью которого осуществляется стопорение оси. Таким образом, сама ось во время работы двигателя остается неподвижной, поэтому она не оказывает влияния на работу восьми установленных на ней коромысел.

Коромысла изготавливаются методом литья из стали, в них запрессовывается бронзовая втулка, играющая роль подшипника (причем втулка изготавливается из листовой бронзы, которая сгибается в трубку). На внутренней поверхности втулки имеется круговая канавка, которая обеспечивает равномерное распределение масла, поступающего в зазор между осью и втулкой из отверстия в оси. Также в коротком плече коромысла высверливается канал, который подводит масло к регулировочному винту — масло проходит через проточку в винте и стекает на толкатель штанги, обеспечивая смазку всего узла.

Правильная установка коромысел на оси производится с помощью стоек, которые занимают строго определенные места, и трех распорных пружин. Эти пружины прижимают коромысла к стойкам, предотвращая их непроизвольное смещение вдоль оси.

Как нетрудно видеть, ось коромысел двигателя ЗМЗ-402 имеет довольно простое устройство, а поэтому отличается надежностью и долговечностью. Именно этот фактор и сыграл основную роль в приобретении моторами 402-й серии такой популярности и распространения в отечественном автопроме.
