Тормозная система камаз

Неисправности рабочей тормозной системы

Неэффективное торможение автомобиля при нажатии на тормозную педаль возникает, если разрегулирован привод тормозного крана или неисправен двухсекционный тормозной кран.

Если же при торможении давление в тормозных камерах номинальное, то разрегулированы или неисправны колесные тормозные механизмы.

Если при торможении рабочим тормозом давление ниже нормы только в тормозных камерах переднего моста, то неисправна или нижняя секция тормозного крана, или ограничитель давления.

Если давление в тормозных камерах нормальное, а торможение не эффективное, то ход штоков тормозных камер больше нормы, или, например, замаслены тормозные накладки.

При нажатии на тормозную педаль торможение колес задней тележки неэффективно или совсем не происходит (передние колеса при этом тормозят нормально).

В пневматической части привода возможно неисправна верхняя секция тормозного крана или регулятор тормозных сил. В механической части — неисправны или разрегулированы тормозные механизмы или привод рычага регулятора тормозных сил.

Если после отпускания педали тормоза все колеса автомобиля не растормаживаются, то неисправен двухсекционный тормозной кран (заклинивает толкатель или верхний поршень). Возможно, что разрегулирован привод тормозного крана (нет свободного хода педали тормоза).

Если после отпускания педали тормоза не выходит воздух из задних тормозных камер, неисправен регулятор тормозных сил или верхняя секция тормозного крана. Эти неисправности приводят к задержке сброса воздуха и из передних тормозных камер. Если же при растормаживании не выпускается воздух только из передних тормозных камер, то неисправен ограничитель давления или нижняя секция тормозного крана.

Утечки воздуха из атмосферного вывода ограничителя давления или регулятора тормозных сил при торможении указывают на неисправности этих приборов.

Причиной утечек воздуха из атмосферного вывода двухсекционного тормозного крана могут быть не только уплотнительные кольца и клапаны в самом кране, но и другие приборы тормозной системы.

Если утечка воздуха из атмосферного вывода тормозного крана наблюдается при отпущенной педали и включенном стояночном тормозе, то неисправен тормозной кран.

При неработающем двигателе по штатному двухстрелочному манометру можно точно определить, какая секция крана негерметична: если падает верхняя стрелка манометра — негерметична нижняя секция крана; падает нижняя стрелка — негерметична верхняя секция.

Если утечка воздуха из атмосферного вывода тормозного крана наблюдается только при растормаживании стояночного тормоза, а при включении прекращается, то неисправны клапан управления тормозами прицепа с двухпроводным приводом или какой-нибудь из энергоаккумуляторов.

Определить неисправный прибор можно подачей воздуха в энергоаккумуляторы из контура аварийного растормаживания: если при нажатии на кнопку крана аварийного растормаживания утечка из тормозного крана продолжается, то негерметично уплотнение толкателя в корпусе знергоаккумулятора, а если утечки нет, то неисправна диафрагма в клапане управления тормозами прицепа.

Утечка воздуха из атмосферного вывода тормозного крана при торможении указывает на негерметичность клапанов или уплотнительных колец в самом приборе.

Пружинные энергоаккумуляторы Камаз 4310

Строительные машины и оборудование, справочник

Категория:

Устройство эксплуатация камаз 4310

Пружинные энергоаккумуляторы Камаз 4310

Они служат для приведения в действие тормозных механизмов среднего и заднего мостов при включении стояночной тормозной системы.

Пружинный энергоаккумулятор устанавливается на тормозной камере и крепится к ней болтами.

Он состоит из цилиндра, поршня, силовой пружины, толкателя, подпятника, винта механизма растормаживания с упорным подшипником, дренажной трубки, деталей крепления и уплотнения.

Цилиндр стальной штампованный, крепится к фланцу тормозной камеры болтами. Уплотнение осуществляется резиновым кольцом. На верхнем торце цилиндра приварена упорная гайка, на боковой поверхности — патрубок. Поршень стальной штампованный, имеет резиновый уплотнитель. К поршню приваривается пустотелый толкатель. Силовая пружина устанавливается между поршнем и верхним торцем цилиндра. Толкатель имеет резьбу, на которой навернут подпятник. Толкатель уплотняется во фланце тормозной камеры резиновым уплотнительным кольцом.

Винт служит для механического растормаживания стояночной тормозной системы при отсутствии сжатого воздуха в воздушных баллонах. Он вворачивается в упорную гайку цилиндра и размещается внутри толкателя. На нижнем конце винта с помощью стопорного кольца закрепляются два упорных кольца и упорный роликовый подшипник. Полость над поршнем через дренажную трубку и тормозную камеру сообщается с атмосферой. Полость под поршнем через отверстие во фланце тормозной камеры сообщается с приборами управления стояночной тормозной системы.

При выключении стояночной тормозной системы сжатый воздух подается в цилиндр энергоаккумулятора под поршень. Поршень, поднимаясь, сжимает силовую пружину. Одновременно с поршнем поднимается толкатель. Диафрагма и шток тормозной камеры под действием возвратной пружины поднимаются вверх и тормозной механизм растормаживается.

Рис. 111. Тормозная камера типа 24/24 с пружинным энергоаккумулятором:1 — корпус тормозной камеры; 2 — подпятник; 3 — уплотнительное кольцо; 4 — толкатель; 5 — поршень; 6 — уплотнение поршня; 7 — цилиндр энергоаккумулятора; 8 — силовая пружина; 9 — винт механизма аварийного растормаживания; 10 — упорная гайка; 11 — патрубок цилиндра; 12 — дренажная трубка; 13 — упорный подшипник; 14 — фланец; 15 — патрубок тормозной камеры; 16 — диафрагма тормозной камеры; 17 — опорный диск; 18 — шток; 19 — возвратная пружина

При включении стояночной тормозной системы сжатый воздух из полости под поршнем выпускается в атмосферу. Поршень под действием силовой пружины движется вниз и перемещает толкатель, который через подпятник воздействует на диафрагму и шток тормозной камеры. Шток через регулировочный рычаг поворачивает вал с разжимным кулаком, и колодки тормозного механизма прижимаются к барабану. Происходит торможение автомобиля.

Если отсутствует сжатый воздух или поврежден контур привода стояночной тормозной системы, то для буксировки автомобиля производят механическое оттормаживание стояночных тормозных механизмов. Для этой цели необходимо вывернуть винты механического растормаживания пружинных энергоаккумуляторов вверх. При этом винт через упорный подшипник перемещает поршень в верхнее положение и сжимает силовую пружину.

Читать далее: Работа стояночной тормозной системы Камаз 4310

Категория: — Устройство эксплуатация камаз 4310

Неисправности приборов питания пневмопривода

При обслуживании пневматического привода тормозов автомобиля необходимо убедиться, прежде всего, в герметичности системы

Особое внимание следует обратить на герметичность соединений трубопроводов и гибких шлангов, так как здесь чаще всего и возникают утечки воздуха. Места сильной утечки воздуха определяются на слух, а слабой — с помощью мыльной эмульсии

Места сильной утечки воздуха определяются на слух, а слабой — с помощью мыльной эмульсии.

Утечки воздуха из соединений трубопроводов и приборов тормозной системы устраняются их подтяжкой, а негерметичные трубопроводы и гибкие шланги заменяются. Нужно помнить, что на автомобилях, выпускаемых с марта 1986 года, соединения трубопроводов уплотняются использованием резиновых колец, поэтому моменты затяжки штуцеров должны быть меньше (таблица 1).

Если не заполняются воздушные баллоны пневмопривода тормозов, и регулятор давления сбрасывает воздух в атмосферу, то причин может быть несколько:

– перекрыт трубопровод между регулятором и защитными клапанами;

– неисправен регулятор давления — чаще всего в нем забивается маслом или кристаллами льда фильтрующий элемент.

диаметр трубопровода, мм.

Момент затяжки, кгcм

Если воздушные баллоны заполняются медленно и давление воздуха не достигает номинального, то неисправен или компрессор, или регулятор давления. На неисправность цилиндро-поршневой группы компрессора указывает и повышенное содержание масла в конденсате.

Зачастую плохо заполняются баллоны отдельного контура. Воздух в каждый контур тормозной системы проходит через секцию «своего» защитного клапана. Вероятно, защитный клапан не пропускает воздух в баллон или засорен трубопровод подачи воздуха в этот контур. Возможно также, что неисправен штатный двухстрелочный манометр.

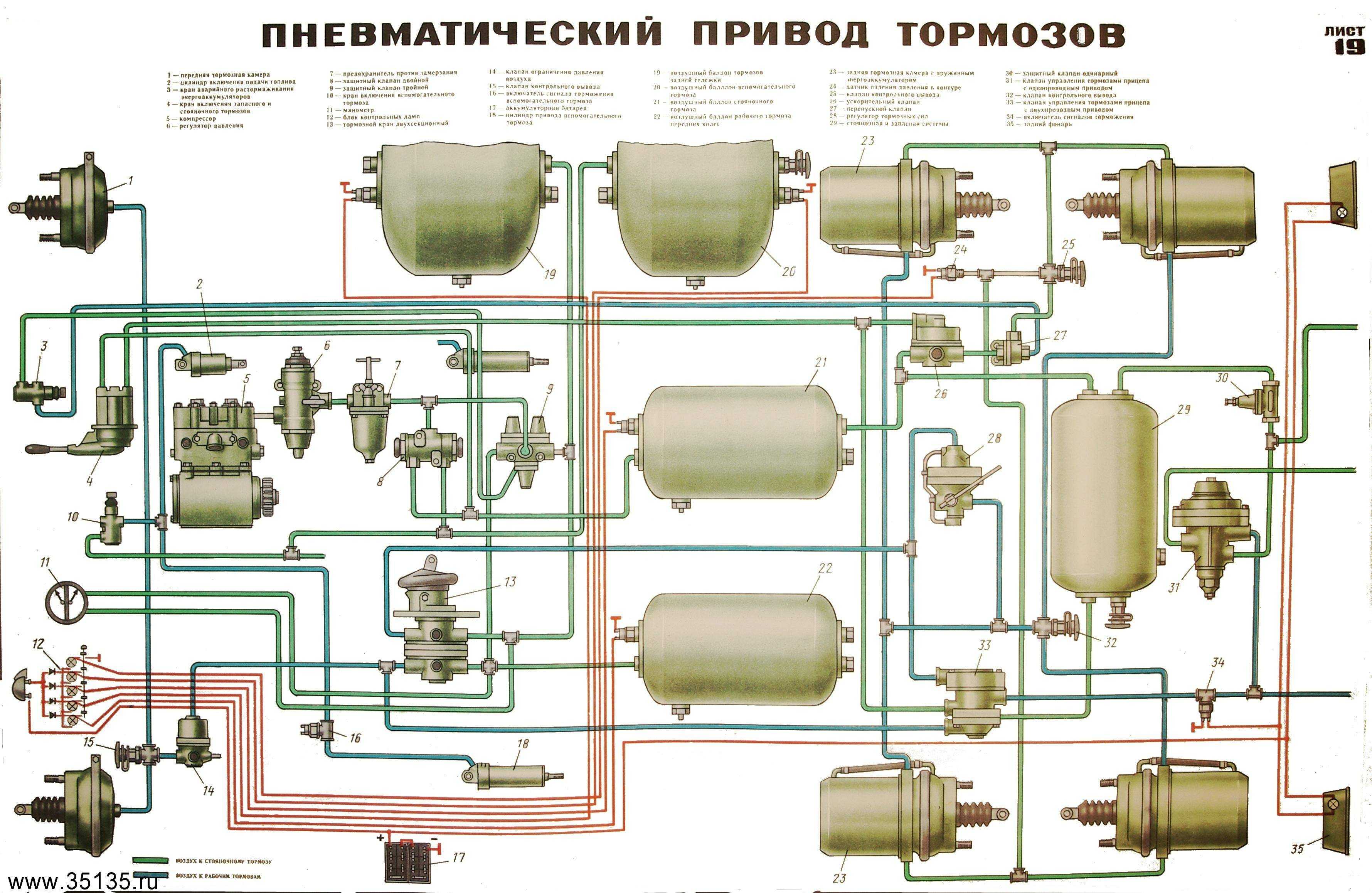

Привод механизма тормоза

Модификации транспортных средств КамАЗ конструктивно отличаются механизмами гашения скорости.

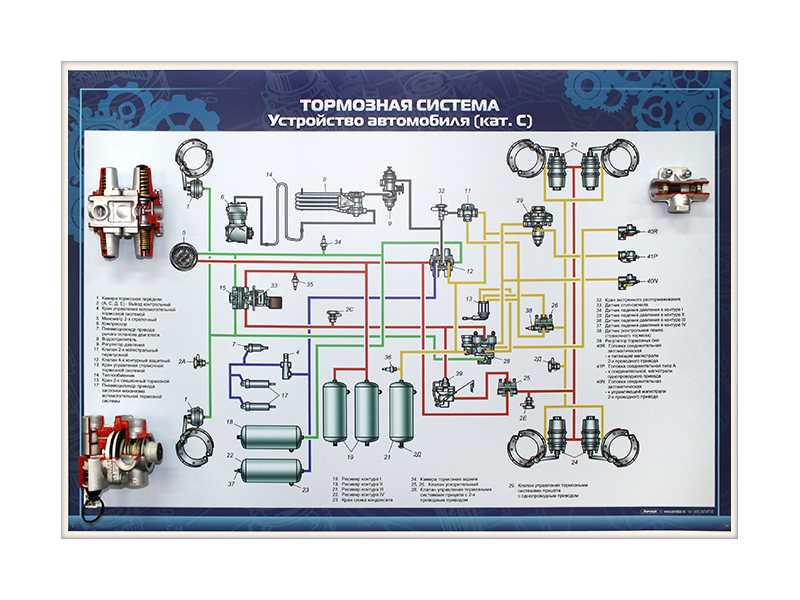

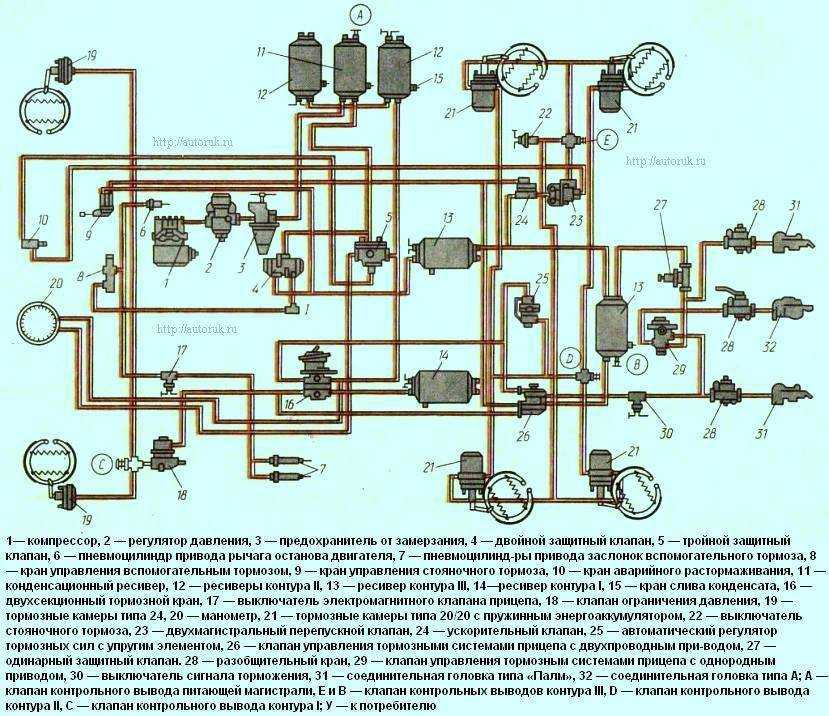

Тормозная система КамАЗ 5320 схема:

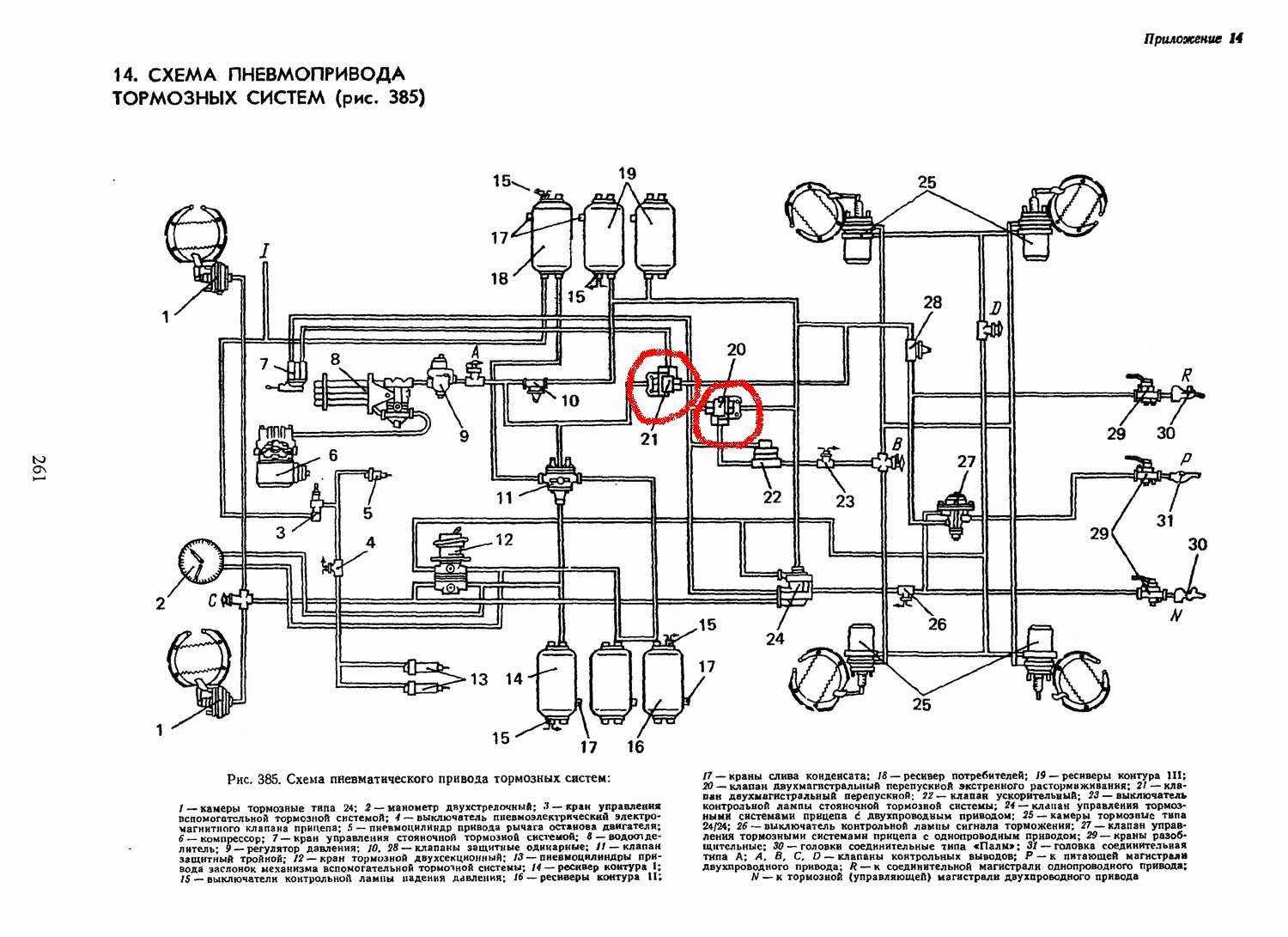

Тормозная система КамАЗ 43118 схема:

Контур, нуждающийся в поступлении воздуха под давлением, содержит: устройство повышения давления (9), редуктор напора (11), защитный элемент (12), баллон (20). Из контура, воздух под гнетом транспортируется в необходимой дозе пользователям. Воздушный гасящий привод делится на независящие контуры, защищенные между собой посредством клапанов. Воздушный тормозящий привод с пятью контурами: разделён двойным и тройным регулятором.

Первый контур содержит: регулятор (17), баллон (24) со средством измерения перепадов напора (18), прибор измерения давления с двумя стрелками (5), нижний сектор тормозного вентиля (16), устройство открытия, закрытия 7 вывода (С); устройства ограничения давления 8; камер 1 (2 штуки); тормозов носовой колёсной базы тягача, патрубки.

Второй контур кормовой колёсной базы содержит: регулятор (17), баллон (22) с вентилем (19) и средством измерения снижения напора (18), средства измерения напора с двумя стрелками (5), верхняя часть тормозного вентиля с двумя секциями (16), контрольное перепускное устройство (D), регулятор силы гашения, автоматический (30), камеры (26) в количестве четырёх штук.

Третий контур резервного и остановочного тормоза содержит: регулятор (13), баллон (25) с вентилем (19) и средством измерения снижения напора (18), два вентиля (7), вывод контрольный (B и E). Мануальный тормозной вентиль (2), клапан (29,32), аккумулятор (28), устройство контроля снижения напора (27), клапан (31,35,34), разобщительный вентиль (37), головки (38, 39), устройство сигнализации (33).

Особенность датчика (33), вписан в схему тормозной системы КамАЗ так, что включает сигнальные лампы как при использовании тормоза остановки, так и при эксплуатации главного тормоза.

Четвёртый контур не содержит баллона, состоит: регулятор (13), вентиль, работающий от воздуха (4), камера механического регулятора проходного сечения (23), камера привода штока ступора силового агрегата (10), средство измерения (14). Четвёртый контур снабжает воздухом под напором остальных пользователей: воздушный сигнал, преобразователь усилия на сцеплении, и др.

Пятый контур экстренной разблокировки без баллона и органов исполнения. Состоит: регулятор (17), вентиль (4), регулятор (32).

Машины Камского производителя (53215 и др.) на отрезке устройство увеличения напора – регулятор напора предполагают установку отделителя влаги. Монтаж устройства – обдуваемая балка агрегата. Та же причина установки баллона на двадцать литров на Камском транспорте (5490, 5320 и др.). Локация: отрезок предохранитель от замерзания – защитные регуляторы. Самосвалы 55111, 6520 без устройств сочленения автомобиля и прицепа.

Возможные поломки

Если в системе появились определенные повреждения, она может медленно или даже быстро сбрасывать воздух. Это приводит к тому, что тормоза начинают пропадать. Если установить проблемный автомобиль на стояночный тормоз, он будет растормаживаться, что грозит серьезными неприятностями.

Если не работает ручник на КамАЗе, причины могут быть разными:

• износ уплотнителей – например, уплотнительных колец и манжет. В таком случае система травит воздух медленно, что иногда может сопровождаться незначительным свистом;
• повреждение контуров магистрали – очень серьезная проблема, которая может закончиться быстрым сбросом воздуха из системы и автоматическим торможением автомобиля даже во время движения;
• замерзание – в холодную пору года ручник имеет свойство замерзать. Если КамАЗ не снимается с ручника, причина может крыться как раз в том, что температура внутри магистрали упала ниже нуля. Суть проблемы в том, что в системе образуется влага, которой там быть не должно.

Вероятных поломок может быть значительно больше – например, не держит ручник на КамАЗе, что говорит об износе механических деталей системы. Но здесь рассматриваются только те неисправности, которые встречаются чаще всего. Так же можете прочитать про Как выбить шкворень на Камазе.

Неисправности рабочей тормозной системы

Неэффективное торможение автомобиля при нажатии на тормозную педаль возникает, если разрегулирован привод тормозного крана или неисправен двухсекционный тормозной кран. Если же при торможении давление в тормозных камерах номинальное, то разрегулированы или неисправны колесные тормозные механизмы.

Если при торможении рабочим тормозом давление ниже нормы только в тормозных камерах переднего моста, то неисправна или нижняя секция тормозного крана, или ограничитель давления. Если давление в тормозных камерах нормальное, а торможение не эффективное, то ход штоков тормозных камер больше нормы, или, например, замаслены тормозные накладки.

При нажатии на тормозную педаль торможение колес задней тележки неэффективно или совсем не происходит (передние колеса при этом тормозят нормально). В пневматической части привода возможно неисправна верхняя секция тормозного крана или регулятор тормозных сил. В механической части — неисправны или разрегулированы тормозные механизмы или привод рычага регулятора тормозных сил.

Если после отпускания педали тормоза все колеса автомобиля не растормаживаются, то неисправен двухсекционный тормозной кран (заклинивает толкатель или верхний поршень). Возможно, что разрегулирован привод тормозного крана (нет свободного хода педали тормоза).

Если после отпускания педали тормоза не выходит воздух из задних тормозных камер, неисправен регулятор тормозных сил или верхняя секция тормозного крана. Эти неисправности приводят к задержке сброса воздуха и из передних тормозных камер. Если же при растормаживании не выпускается воздух только из передних тормозных камер, то неисправен ограничитель давления или нижняя секция тормозного крана.

НЕИСПРАВНОСТИ ЭНЕРГОАККУМУЛЯТОРА

Самая популярная неисправность это износ манжет поршня энергоаккумулятора. Начинает травить воздух при растормаживании. Следующая причина это задиры на цилиндре и сразу начинает травить воздух.

Еще одна причина неисправности энергоаккумулятора это когда мы меняем шланги подачи сжатого воздуха, то лопается крышка или срезает резьбу и дальнейшая эксплуатация автомобиля не возможна.

Цилиндр проверяем задиры

Сломался энергоаккумулятор что делать? Сразу думаешь, кому отдать его в ремонт, но это занимает много времени. Его нужно снять, отвести в ремонт, прождать много времени, заплатить за ремонт, а если нету мастеров по близости, это становится проблемой. Мы эту проблему будем решать сами своими силами.

Крышка слабое место резьба

Как снять и разобрать

Чтобы отремонтировать неисправный аккумулятор его необходимо демонтировать со штатного места. Для этого нужно снять воздушные шланги и открутить 2 гайки крепления устройства к основанию. Демонтаж проводят с использованием «баллонного» ключа. Для того чтобы разобрать узел крепления штока тормозной камеры и привода колодок, необходимо расшплинтовать и выбить конусный клин с посадочного места.

Перед ремонтом устройства необходимо демонтировать перепускной трубопровод между цилиндром и тормозной камерой. Разборку начинают со снятия нижней части камеры. Крепится она к верхнему корпусу хомутом. Для безопасного проведения работ энергоаккумулятор устанавливают цилиндром вниз и закрепляют в слесарных тисках. После демонтажа хомута постукиванием по корпусу камеры высвобождают его с посадочного места.

При выполнении этих работ необходимо соблюдать осторожность, т.к. под действием возвратной пружины крышка может «выстрелить». Слабым местом тормозной камеры является мембрана

Дефектный элемент подлежит замене

Слабым местом тормозной камеры является мембрана. Дефектный элемент подлежит замене.

В связи с низкой коррозионной стойкостью материала корпуса цилиндра на внутренней поверхности образуются каверны и язвы. Этому способствует попадающая в стакан верхней части энергоаккумулятора влага и грязь. Все это приводит к нарушению герметичности полостей и как следствие — к выходу из строя всего устройства. Для устранения дефекта необходимо заменить стакан цилиндра либо попытаться отшлифовать внутреннюю поверхность. А это приводит к полной разборке цилиндра.

Чтобы отсоединить верхнюю часть аккумулятора от крышки камеры, необходимо вывернуть болты М8, расположенные по периметру корпуса. Оставшиеся 2 болта будут удерживать крышку от «выстреливания» пружины. Чтобы сжать пружину и выкрутить оставшийся крепеж, используют струбцину или пресс. Мастера, занимающиеся таким ремонтом профессионально, предпочитают токарный станок.

Цилиндр зажимают в патрон, а пружину сдавливают при помощи бабки. Открутив оставшиеся болты при полностью нажатом штоке, начинают медленно отводить последнюю. Все уплотнительные элементы заменяют на новые из ремкомплекта. Сборку цилиндра проводят в обратном порядке. Отремонтированное устройство проверяют на стенде путем подачи сжатого воздуха. Установка энергоаккумулятора на штатное место проводится после получения положительных результатов испытаний.

Неисправности рабочей тормозной системы

Неэффективное торможение автомобиля при нажатии на тормозную педаль возникает, если разрегулирован привод тормозного крана или неисправен двухсекционный тормозной кран. Если же при торможении давление в тормозных камерах номинальное, то разрегулированы или неисправны колесные тормозные механизмы.

Если при торможении рабочим тормозом давление ниже нормы только в тормозных камерах переднего моста, то неисправна или нижняя секция тормозного крана, или ограничитель давления. Если давление в тормозных камерах нормальное, а торможение не эффективное, то ход штоков тормозных камер больше нормы, или, например, замаслены тормозные накладки.

При нажатии на тормозную педаль торможение колес задней тележки неэффективно или совсем не происходит (передние колеса при этом тормозят нормально). В пневматической части привода возможно неисправна верхняя секция тормозного крана или регулятор тормозных сил. В механической части — неисправны или разрегулированы тормозные механизмы или привод рычага регулятора тормозных сил.

Если после отпускания педали тормоза все колеса автомобиля не растормаживаются, то неисправен двухсекционный тормозной кран (заклинивает толкатель или верхний поршень). Возможно, что разрегулирован привод тормозного крана (нет свободного хода педали тормоза).

Если после отпускания педали тормоза не выходит воздух из задних тормозных камер, неисправен регулятор тормозных сил или верхняя секция тормозного крана. Эти неисправности приводят к задержке сброса воздуха и из передних тормозных камер. Если же при растормаживании не выпускается воздух только из передних тормозных камер, то неисправен ограничитель давления или нижняя секция тормозного крана.

Утечки воздуха из атмосферного вывода ограничителя давления или регулятора тормозных сил при торможении указывают на неисправности этих приборов.

Причиной утечек воздуха из атмосферного вывода двухсекционного тормозного крана могут быть не только уплотнительные кольца и клапаны в самом кране, но и другие приборы тормозной системы. Если утечка воздуха из атмосферного вывода тормозного крана наблюдается при отпущенной педали и включенном стояночном тормозе, то неисправен тормозной кран. При неработающем двигателе по штатному двухстрелочному манометру можно точно определить, какая секция крана негерметична: если падает верхняя стрелка манометра — негерметична нижняя секция крана; падает нижняя стрелка — негерметична верхняя секция.

Если утечка воздуха из атмосферного вывода тормозного крана наблюдается только при растормаживании стояночного тормоза, а при включении прекращается, то неисправны клапан управления тормозами прицепа с двухпроводным приводом или какой-нибудь из энергоаккумуляторов. Определить неисправный прибор можно подачей воздуха в энергоаккумуляторы из контура аварийного растормаживания: если при нажатии на кнопку крана аварийного растормаживания утечка из тормозного крана продолжается, то негерметично уплотнение толкателя в корпусе знергоаккумулятора, а если утечки нет, то неисправна диафрагма в клапане управления тормозами прицепа.

Утечка воздуха из атмосферного вывода тормозного крана при торможении указывает на негерметичность клапанов или уплотнительных колец в самом приборе.

Методы поиска неисправностей

В сравнительно простых системах отказавший компонент отыскивается по результатам обычного визуального контроля состояния техники. Неисправность в сложной пневматике, состоящей из десятков, а то и сотен элементов, простым осмотром обнаружить удаётся не всегда. Плюс к тому, это занимает большое количество времени.

Поэтому для поиска неисправных элементов в технически сложных пневматических системах используются специальные промышленные методики. Их применение уменьшает длительность обнаружения дефекта. Согласно современным подходам существует два основных метода локализации неисправных частей пневматической системы.

1. Табличный.

Заключается в анализе принципиальной пневматической схемы и составлении таблицы, содержащей перечисление всех элементов. По этой таблице в зависимости от характера нарушений определяют наиболее правильную последовательность проверки системы. Использование этого метода оказывается целесообразным при поиске неисправностей в распределённых пневматических системах.

1. Алгоритмический.

Предполагает выполнение заранее определённого набора действий или алгоритма, который составляется по результатам анализа случаев выхода из строя сходных по структуре пневматических систем. Способ используется при нарушениях функционирования типовых пневмоустройств, в отношении которых собрана соответствующая статистика. Означенный алгоритм обычно описывается в сопроводительном документе на устройство в разделе «Возможные неисправности».

Устройство запасного тормоза

В конструкции можно выделить пружинные энергоаккумуляторы, воздушные баллоны, а также перепускные, защитные и ускорительные клапаны. Также в устройстве есть тормозной кран и трубопровод. В качестве механизмов для торможения здесь применены те же элементы, что и в главной системе. Они устанавливаются в колесах заднего моста.

Пружинный энергоаккумулятор применяется для запуска механизмов задних колес в том случае, если используются стояночная или запасная система. Он монтируется на тормозной камере основной системы. Аккумулятор состоит из цилиндра, пружины и поршня, толкателя и винта с упорным подшипником.
