Почему не растормаживается ручник на камазе

Причины плохого торможения прицепа на Камазе

Плохое торможение прицепа на Камазе может быть вызвано несколькими причинами:

1. Изношенные тормозные колодки или тормозные диски. Если колодки стерты или диски имеют выбоины и неровности, это может снизить эффективность торможения и увеличить тормозной путь.
2. Неисправности в гидравлической системе. Протечки, засорения или неправильная работа привода тормозов могут вызывать неравномерное распределение тормозного усилия и ухудшение тормозного эффекта.
3. Неправильное давление в пневмосистеме. Низкое или высокое давление воздуха в пневмосистеме может привести к снижению эффективности работы тормозов на прицепе.
4. Неправильное балансирование нагрузки. Если нагрузка на прицеп неравномерно распределена, это может изменить динамику движения прицепа, повысить риск блокировки колес и снизить тормозное усилие.

Чтобы устранить проблемы с плохим торможением прицепа на Камазе, необходимо регулярно проверять и обслуживать тормозную систему, заменять изношенные детали, исправлять протечки и засорения в гидравлической и пневмосистемах

Также важно правильно балансировать нагрузку на прицепе и поддерживать рекомендованное давление воздуха в пневмосистеме

Решение проблем

К устранению неисправностей ручного тормоза на КамАЗе необходимо подходить комплексно. Изначально нужно проверить герметичность системы. Для этого предварительно демонтируется рычаг (он крепится к кронштейну, снять его несложно). Далее аккуратно отсоединяются пневматические трубки, после чего снимается крышка крана. Снимаются также колпачки, тарелка, шток и другие элементы, пока не покажутся уплотнительные кольца и манжета. Поскольку эти комплектующие имеют низкую стоимость, проверять их на предмет износа (если это не заметно визуально) нет никакой необходимости – просто устанавливаются новые, после чего осуществляется сборка в обратном порядке.

Проблемы с разгерметизацией магистрали требуют профессионального ремонта. Самостоятельно решать этот вопрос категорически не рекомендуется. Если воздух быстро уходит наружу, это приводит к автоматическому срабатыванию пружин энергоаккумуляторов, из-за чего машина резко останавливается. В таком случае необходимо использовать систему экстренного растормаживания. В новых моделях КамАЗов устанавливается усовершенствованный тормозной пневматический привод, который позволяет отпускать стояночный тормоз сразу после запуска двигателя.

Визуально следить за тем, чтобы в тормозной системе не накапливалась вода или даже конденсат, проблематично. Чтобы избежать появления этой проблемы, рекомендуется устанавливать специальный осушитель, который будет устранять влагу, предупреждая риск ее замерзания в холодную пору года.

Если к грузовику присоединен прицеп, необходимо предварительно установить систему воздухораспределения, то есть, расширить тормозную магистраль. В противном случае, стояночный тормоз на прицепное оборудование действовать не будет.

Как подключить ручник на КамАЗе, если по какой-то причине воздуха в магистрали недостаточно или механизмы системы изнашиваются? Это не только проблематично, но и опасно. Любые неисправности, связанные с тормозной системой, в том числе и стояночной, должны немедленно устраняться. Это повысит комфорт передвижения и его безопасность. Работать с тормозными механизмами можно как самостоятельно, так и с привлечением профильных специалистов.

Утечки воздуха из соединений трубопроводов и приборов тормозной системы устраняются их подтяжкой, а негерметичные трубопроводы и гибкие шланги заменяются.

Нужно помнить, что на автомобилях, выпускаемых с марта 1986 года, соединения трубопроводов уплотняются использованием резиновых колец, поэтому моменты затяжки штуцеров должны быть меньше (таблица 1).

Если не заполняются воздушные баллоны пневмопривода тормозов, и регулятор давления сбрасывает воздух в атмосферу, то причин может быть несколько:

— перекрыт трубопровод между регулятором и защитными клапанами;

— неисправен регулятор давления — чаще всего в нем забивается маслом или кристаллами льда фильтрующий элемент.

диаметр трубопровода, мм.

Момент затяжки, кгcм

Если воздушные баллоны заполняются медленно и давление воздуха не достигает номинального, то неисправен или компрессор, или регулятор давления.

На неисправность цилиндро-поршневой группы компрессора указывает и повышенное содержание масла в конденсате.

Зачастую плохо заполняются баллоны отдельного контура. Воздух в каждый контур тормозной системы проходит через секцию «своего» защитного клапана.

Вероятно, защитный клапан не пропускает воздух в баллон или засорен трубопровод подачи воздуха в этот контур. Возможно также, что неисправен штатный двухстрелочный манометр.

Полезные советы

При возникновении проблем с тормозами водители часто задают вопросы на форумах, описывая характер неисправности.

Выделим основные проблемы и рекомендации по их решению:

• когда полуприцеп не реагирует на тормозной сигнал или тормозит с опозданием – скорее всего, есть утечка из воздухопровода или ресивера, не работает компрессор;
• ПП начинает «кидать» из стороны в сторону – износились барабаны или колодки, нужна диагностика пневмосистемы, т. к. возможно, что одна из тормозных камер «подтравливает» воздух;
• несамоходное ТС заносит при торможении – требуется проверка разобщительного клапана.

Главное правило, позволяющее избежать проблем с тормозной системой полуприцепа – каждый год проходить нормативное техническое обслуживание в специализированных сервисах. Причем это работает как для прицепной техники евротипа, так и для вспомогательных ТС, произведенных в РФ или Беларуси. Хотелось бы отметить полуприцеп «Фрюхауф», так как изготовитель основной упор делает на безопасность несамоходной техники, отличается высокой устойчивостью во время движения по дороге.

Частичная настройка тормоза КамАЗ

Частичная регулировка тормозов на КамАЗе выполняется по мере необходимости. Цель проведения настроек, добиться нужного расстояния от поверхности накладки до барабана.

Первоочередной признак, сигнализирующий о времени подвести настройки механизмов КамАЗ, это размер выходящих рычагов камер тормоза. Значение, считающееся нормой давления на ножной рычаг – 20 миллиметров.

Нужный размер выставляют, используя червяк рычага настройки. Манипуляции — на холодном механизме, тормоз остановки переводят в положение «отключен», болт фиксации откручивают на 2-3 оборота, потом снова затягивают. Значение вывода штоков камер на колесных парах настраивают одинаково, иначе возникнет не равнозначное усилие при торможении.

Регулировка тормоза КамАЗ:

Часто задаваемые вопросы

1. Почему воздух не накачивается в пневмосистему тормозов на Камаз 43-08?

Затруднение в накачке воздуха в пневмосистему тормозов может быть вызвано несколькими причинами:

• Неисправность компрессора пневмосистемы. Проверьте компрессор на наличие утечек и его рабочую способность. При необходимости замените его.
• Повреждение или утечка воздушных шлангов. Осмотрите и проверьте все шланги на наличие трещин или протечек. При обнаружении повреждений, замените шланги.
• Неисправность воздушных клапанов. Проверьте работу всех воздушных клапанов в пневмосистеме. При необходимости замените неисправные клапаны.
• Проблемы с регулировкой и настройкой пневмосистемы. Проверьте настройки и регулировки системы, особенно относящиеся к давлению воздуха. Выполните необходимые настройки в соответствии с руководством по эксплуатации автомобиля.

2. Что делать, если пневмосистема тормозов неправильно реагирует на нажатие педали?

Если пневмосистема тормозов не реагирует должным образом на нажатие педали, рекомендуется выполнить следующие действия:

• Проверить уровень воздуха в резервуаре пневмосистемы. Убедитесь, что уровень воздуха достаточный для правильной работы системы.
• Проверить состояние тормозных колодок. При износе или повреждении колодок, замените их.
• Осмотреть и проверить пружины и механизмы ручного тормоза. Убедитесь, что все составляющие ручного тормоза находятся в исправном состоянии и правильно настроены.
• Проверить работу пневмопривода тормозов. Убедитесь, что привод функционирует без сбоев и не имеет проблем с компрессором или клапанами.

Принцип работы тормоза КамАЗ

Чтобы разобраться, что такое тормозная система КамАЗ 65115 и др. модификаций, рассмотрим функционирование остановочного агрегата. Деталью укомплектовываются все колёса автомобилей (43118, 43114 и др.). Механизм сходного принципа действия, не зависимо от комплектации.

Механизм торможения КамАЗ:

Механизм торможения крепится и собирается на суппорте (2), торцевая часть плоской формы с отверстиями под крепёжные болты колеса. Тормозные механизмы в количестве двух штук (7) со специальным материалом, улучшающим торможение (9) фиксируются эксцентриками (1). Форма тормозного материала со специфическим контуром, способствующим одинаковому стиранию. Штыри корректно располагают тормозные устройства по отношению к барабану, закрепленному к ступице болтами в количестве пяти штук.

Сдвиг колодок, посредством кулака (12) инициирует торможение. Детали давят на барабан, а тот тормозит колесо. Роликовый механизм (13), передаточное звено от кулака – колодкам. Задача изделия, свести на нет силу трения, сделать торможение эффективным. Пружинные механизмы (8), в количестве четырёх штук, возвращают детали на исходную позицию. В держателе (10) вращается расклинивающий кулак (12). Держатель фиксирует камеру. Ближе к торцу вала присоединяется рычаг регулировки (14), с передаточным механизмом. Задача кожуха – не допустить попадание инородного тела изделие.

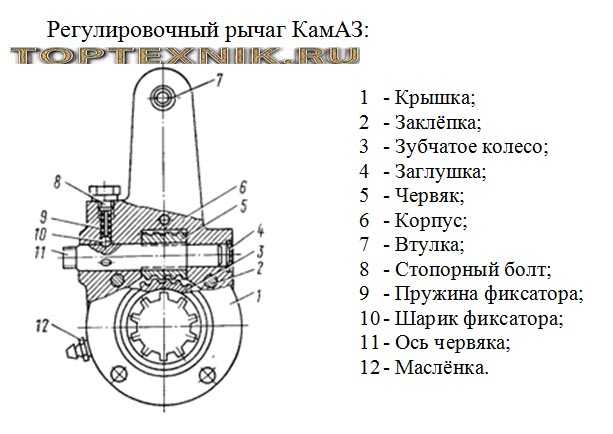

Рычаг настройки КамАЗ:

Процесс износа деталей, вследствие торможения неизбежен. Что бы свести к минимуму расстояние от колодки до барабана, предусмотрен механизм регулировки. Шток помещен в стальной кожух (6) со штуцером (7). Колесо с червячным механизмом и зубьями (3), размещённое в корпусе, имеет установочные отверстия, крепящиеся на кулак и червяк (5) с запрессованным штоком (11). Упругий элемент (9), крепится с упором в болт — фиксатор (8), удерживает круглый элемент (10) на штоке (11) в ложбинке червяка, и стопорит его ось. К остову (6) штока фиксируется заглушка (1), удерживающая диск с зубьями.

Осевое вращение провоцирует червячное перемещение, что заставляет проворачиваться диск (3), а заодно и кулак разблокировки. Кулак поджимает тормозные элементы, сводя к минимуму расстояние от колодки до барабана. Торможение инициирует поворот рычага штоком камеры тормозов. Прежде чем отрегулировать тормоза на КамАЗе, болт — фиксатор (8) отворачивают, по окончанию процесса, туго фиксируют.

Решение проблемы

Во всех пособиях по ремонту пневматической тормозной системы при обнаружении неисправности рекомендуется неработающий узел заменять на новый. Но не всегда это лучшее решение проблемы. Зачастую вновь установленная деталь ненадолго устраняет растормаживание, потому что фрагменты узла изнашиваются после очень длительной эксплуатации. Чаще всего требуется нанесение солидола, даже на самые низкие слои узла.

Разборка и смазка двухпроводного крана

В этой детали есть два поршня. Нарушение работы чаще всего происходит в результате окисления, отсутствия или плохой смазки первого или второго поршня.

Обычно достаточно снять двухпроводный кран, разобрать его, нанести солидол, собрать узел и установить обратно. В подавляющем количестве случаев больше ничего делать не надо. Редко встречается дефект поршня (отклонение в размерах), тогда требуется замена детали с ненормативными параметрами.

Разборка и смазка главного тормозного крана

Если есть фитинг, диагностика проблем тормозной системы облегчается. Если «сдернуть» фитинг и при этом тормоза «отпускает», то, скорее всего, необходимо заняться главным тормозным краном.

Все мероприятия сводятся к разборке узла и нанесению солидола.

Разборка и смазка главного тормозного крана

Проверка поршня

В редких случаях смазка не гарантирует штатную работу узлов. Если после установки детали проблемы с растормаживанием не пропадают, необходимо проверить размеры и целостность поршней.

При возможности надо сделать замеры аналогичных деталей годного узла и сравнить результаты. Известны случаи (подтверждающиеся видео в сети), когда увеличенная высота запчасти нарушает эффективность работы механизма. Причем в новом узле это компенсируется толщиной прокладки. Со временем происходит усадка материала, система начинает «сбоить».

Проверка давления

Контроль состоит в установлении давления воздуха с помощью измерительных приборов.

Перед испытанием устраняются все воздушные подтекания из пневмосистемы. Порядок проверки:

1. Загрузить пневмосистему воздухом до включения сигнальных ламп датчиков. Значение на манометре в этот момент 620–750 кПа. Лампочки контроля в идеале гаснут при достижении показателей 450–550 кПа.
2. Отжать тормоз (ТС при этом должно стоять). Давление снижается на 50 кПа. При этом в магистрали манометр показывает давление 620–750 МПа, а в воздуховодах, соединяющих тягач и ПП – 0 кПа.
3. Установить стояночный тормоз параллельно земле. Показания манометра соответствуют значениям предыдущего пункта, только давление в соединительной головке ожидается 480–520 кПа.
4. Затем перевести рукоятку стояночного тормоза перпендикулярно полу. Тогда давление в ресивере должно составлять 670–750 кПа, в соединительной головке двухпроводного привода манометр показывает те же самые величины.
5. После нажатия на кнопку подключения вспомогательного тормоза в тормозных клапанах устанавливается давление 60–70 кПа.

Во время контроля функциональности пневмосистемы при снижении показателей до 450–550 кПа включаются сигнальные лампы и звуковой зуммер в кабине тягача.

Описание тормозов КамАЗ

Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.

• Главный тормоз;
• Резервный тормоз;
• Остановочный тормоз;
• Вспомогательный тормоз.

Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки. Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.

Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.

Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.

Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.

Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота. Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.

Стояночный и вспомогательный тормоза КамАЗ:

Из сказанного выше видно, что на КамАЗ для главного, резервного и остановочного гасителей движения, базирующихся на корме, применяемые методы остановки едины. Что касается резервного и остановочного гасителя, единый у них — пневматический движитель.

Дополнительный гаситель движения работает на снижение степени нагрева оборудования, главного устройства снижения скорости. Сюда относится глушитель силовой установки, переключающий выпускной коллектор, и отключающий ввод топливной смеси.

Экстренная разблокировка расклинивает колодки, если они сработали автоматом и остановили машину. Привод экстренной остановки двойной, срабатывает как за счёт пневматики, так и за счет механических винтов. Сделано это с целью разблокировать энергетические аккумуляторы в автоматическом или ручном режиме.
