Двигатель змз 406, технические характеристики, тюнинг и ремонт

Модификации ДВС 3M3-406

3M3-4062.10 – инжекторный мотор под бензин АИ-92. Обладает степенью сжатия – 9,3. Мощность – 150 л.с. Для легковых автомобилей и микроавтобусов ГАЗ 31054 комплектации Люкс; ГАЗ 3102 (1996 – 2008 гг).
3M3-40621.10 – модификация двигателя 3M3-4062.10, соответствующая экологическому стандарту «Евро-2».

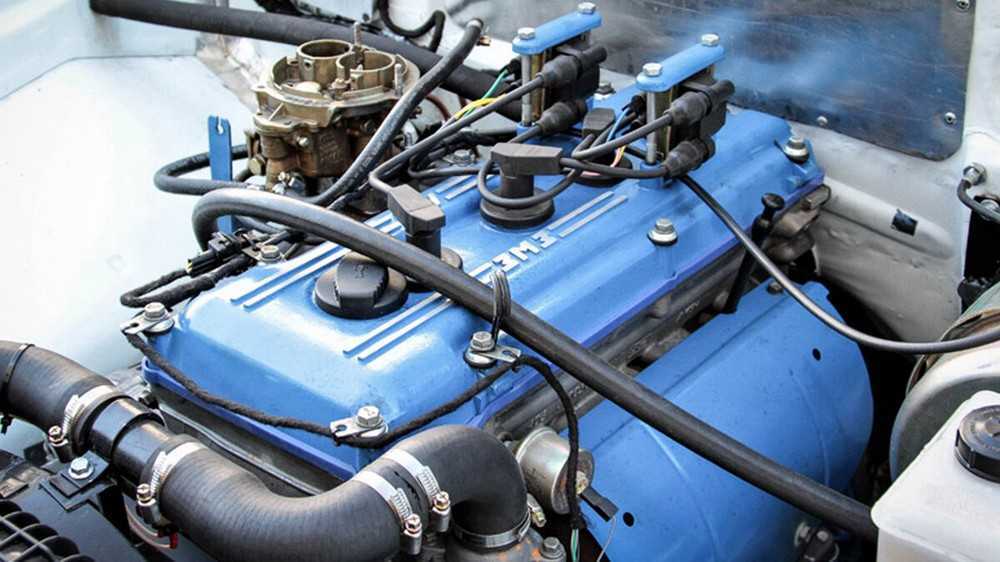

3M3-4063.10 – карбюраторный вариант мотора, предназначенный для установки на лёгкие коммерческие грузовики и микроавтобусы ГАЗ 3302, 33023, 2705, 3221, 32213, 322132, 32214, СемАР 3234, Рута, Богдан и Дельфин. Снижена до 8 степень сжатия под бензин А-76. Мощность – 110 л.с.
3M3-4061.10 – карбюраторный двигатель для лёгкого коммерческого транспорта ГАЗ 3302, 33023, 2705, 3221. Снижена до 8 степень сжатия под бензин А-76. Мощность — 100 л.с.

Принцип работы топливной системы ГАЗ 3110 ЗМЗ 406 инжектор

Топливная система ГАЗ 3110 ЗМЗ 406 инжектор основана на принципе подачи топлива в цилиндры двигателя с помощью форсунок инжектора. Она обеспечивает более точное и эффективное смешивание топлива и воздуха, повышает динамические характеристики и экономичность двигателя.

Принцип работы топливной системы основан на следующих этапах:

Подача топлива из топливного бака в топливный насос, где оно подвергается предварительной фильтрации.
Топливо подается из насоса в топливный фильтр, где проходит финальную очистку.
Чистое топливо поступает в топливный регулятор-распределитель, который контролирует давление топлива в системе и распределяет его по форсункам.
Форсунки инжектора распыляют топливо в виде тонкой струи непосредственно во впускной коллектор или непосредственно в цилиндр двигателя в момент впрыска.
Топливо смешивается с воздухом, поступающим через воздушный фильтр, и подвергается зажиганию в цилиндрах двигателя.

Топливная система оборудована электронным блоком управления, который контролирует и регулирует процесс подачи топлива в зависимости от текущих условий работы двигателя. Благодаря этому, топливная система ГАЗ 3110 ЗМЗ 406 инжектор обеспечивает оптимальное смешение воздуха и топлива во всех режимах работы двигателя.

В случае неисправностей в топливной системе, таких как засорение фильтров, неисправность форсунков или проблемы с блоком управления, рекомендуется обратиться к квалифицированному специалисту для проведения диагностики и ремонта системы.

Стандартные болезни 406

Владельцы карбюраторных версий ДВС 406 жалуются на:

различные капризы этих модификаций;
слабая цепь газораспределительного механизма, которая к тому же гнет клапан при его обрыве;
выбить гидравлические подъемники. Их протяженность всего 50 тысяч километров;
страдают маслосъемные кольца. Лежа, двигатель начинает в большом количестве кушать масло.

Все эти проблемы приводят к постоянному мониторингу двигателя автовладельцами. Другие детали карбюраторных версий также страдают. Форсунки несколько мощнее и долговечнее предыдущих моделей. Однако и сильного перегрева они не переносят. В этом случае полностью повреждается головка блока цилиндров.

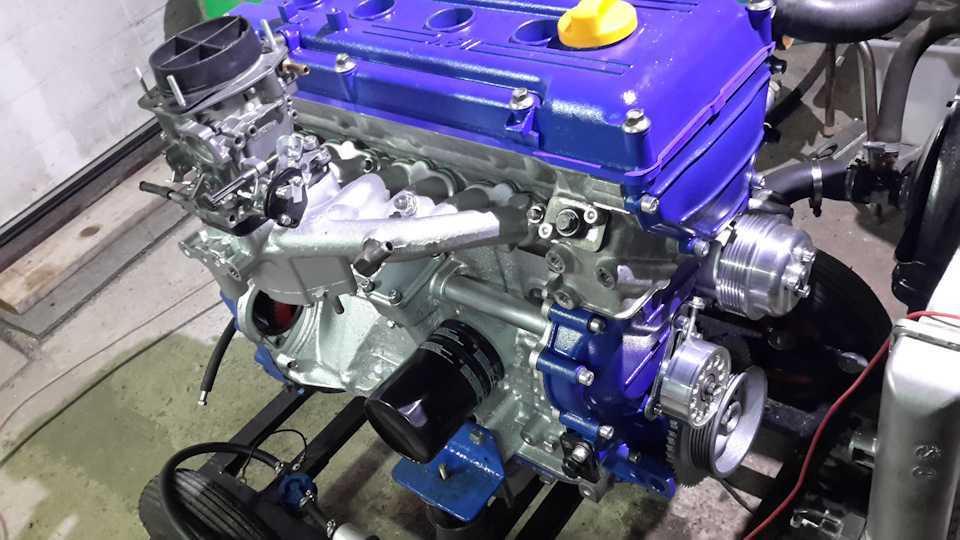

Чтобы лучше разобраться в недостатках и способах их устранения, давайте подробнее рассмотрим карбюраторный вариант двигателя.

Перегрев

Если вовремя не очистить радиатор, двигатель ЗМЗ 406 может перегреться, в этом случае необходимо произвести разборку двигателя и очистку всей системы охлаждения. Бывает, что выходит из строя насос, качающий охлаждающую жидкость. Его нужно заменить.

Из-за перегрева страдает ГБЦ. Чаще всего приходит в негодность прокладка ГБЦ. ЗМЗ 406 вообще боится перегрева при движении в летнюю жару в пробках.

Расход масла

Для двигателей модели ЗМЗ 406 с инжектором расход смазочных материалов часто увеличивается. Это происходит из-за утечек из масляного фильтра или засорения маслосъемных колец.

Из-за замены деталей на некачественные запчасти двигатель не сможет прослужить долго. Поэтому рекомендуется перейти на продукцию зарубежного производства.

Тяговые характеристики

Нестабильная работа ДВС возникает из-за утечек воздуха или попадания воды в топливный бак ЗМЗ 406. Прокладки и сальники необходимо будет заменить.

Если в топливной смеси обнаружена вода, необходимо слить бензин из бака. Затем тщательно просушите.

Система зажигания

На карбюраторных и инжекторных двигателях ЗМЗ 406 страдают свечи зажигания и катушки. Катушки зажигания не должны перегреваться. Если температура достигнет 150 градусов, прибор выйдет из строя навсегда.

Если изоляция изношена, возможно попадание влаги в катушку зажигания или свечи зажигания на провода.

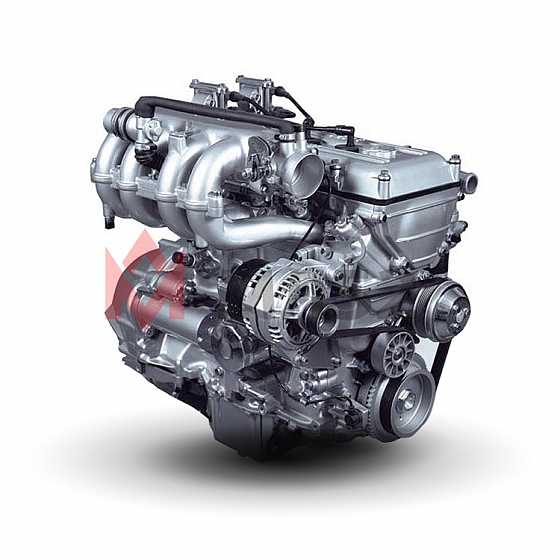

Двигатель ЗМЗ-406

В последние десятилетия в качестве силовой установки на
основной продукции автомобильного гиганта ГАЗ устанавливается
-406 двигатель производства Заволжского моторного завода.
Конструкция этого силового агрегата отрабатывалась в течение
нескольких лет. Начало было положено в конце прошлого века,
именно тогда была сформулирована основная концепция ЗМЗ 406.
Сегодня — это перспективный энергонасыщенный агрегат, способный
развивать мощность до 150 л. с. (110 кВт).

В течение первого десятилетия выпуска ЗМЗ 406 двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора.
Использование инжектора облегчила запуск, улучшила приемистость и снизила расход топлива. В чем же здесь причина?
Из теории ДВС известно, что повышение производительности карбюратора зависит от частоты вращения коленчатого вала. Повышение расхода горючей смеси идет по мере нарастания этого показателя. Резкое нажатие на педаль акселератора приводит к тому, что в карбюраторе ЗМЗ 406 увеличивается относительное содержание паров бензина. Коэффициент избытка воздуха несколько снижается, что ведет к росту крутящего момента и повышению частоты вращения коленчатого вала.

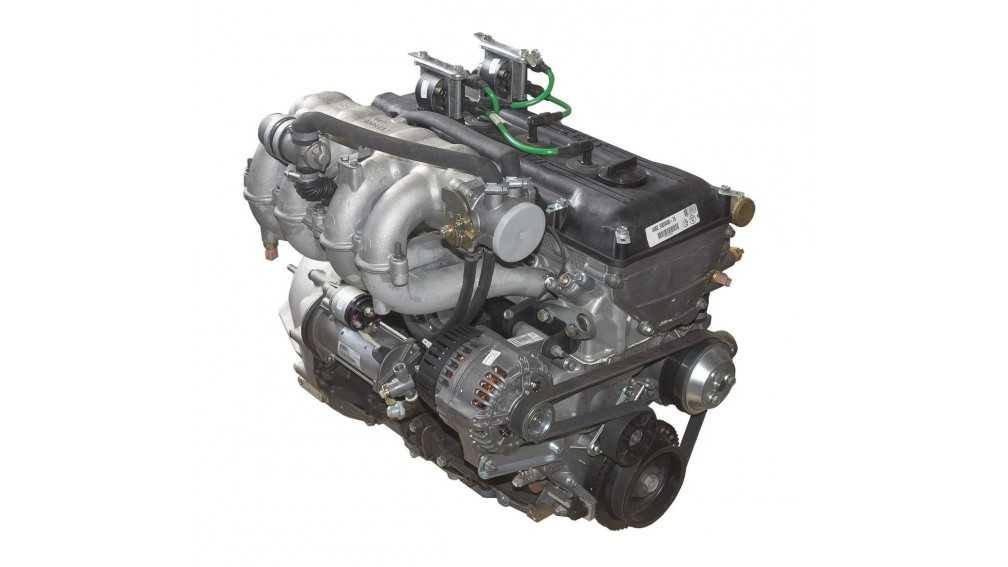

Двигатель ЗМЗ 406 инжектор работает несколько иначе. Здесь
помогает микропроцессор, который четко реагирует на положение
педали управления. При необходимости повышения оборотов и легком
нажатии на педаль осуществляется впрыск большего количества
топлива в цилиндр. Временной промежуток между нагрузкой и ее
коррекцией в любом инжекторном двигателе сокращается в несколько
раз. Это повышает приемистость, позволяет улучшить динамику Газели
или Волги (в зависимости на каком автомобиле установлен ЗМЗ 406
инжектор).

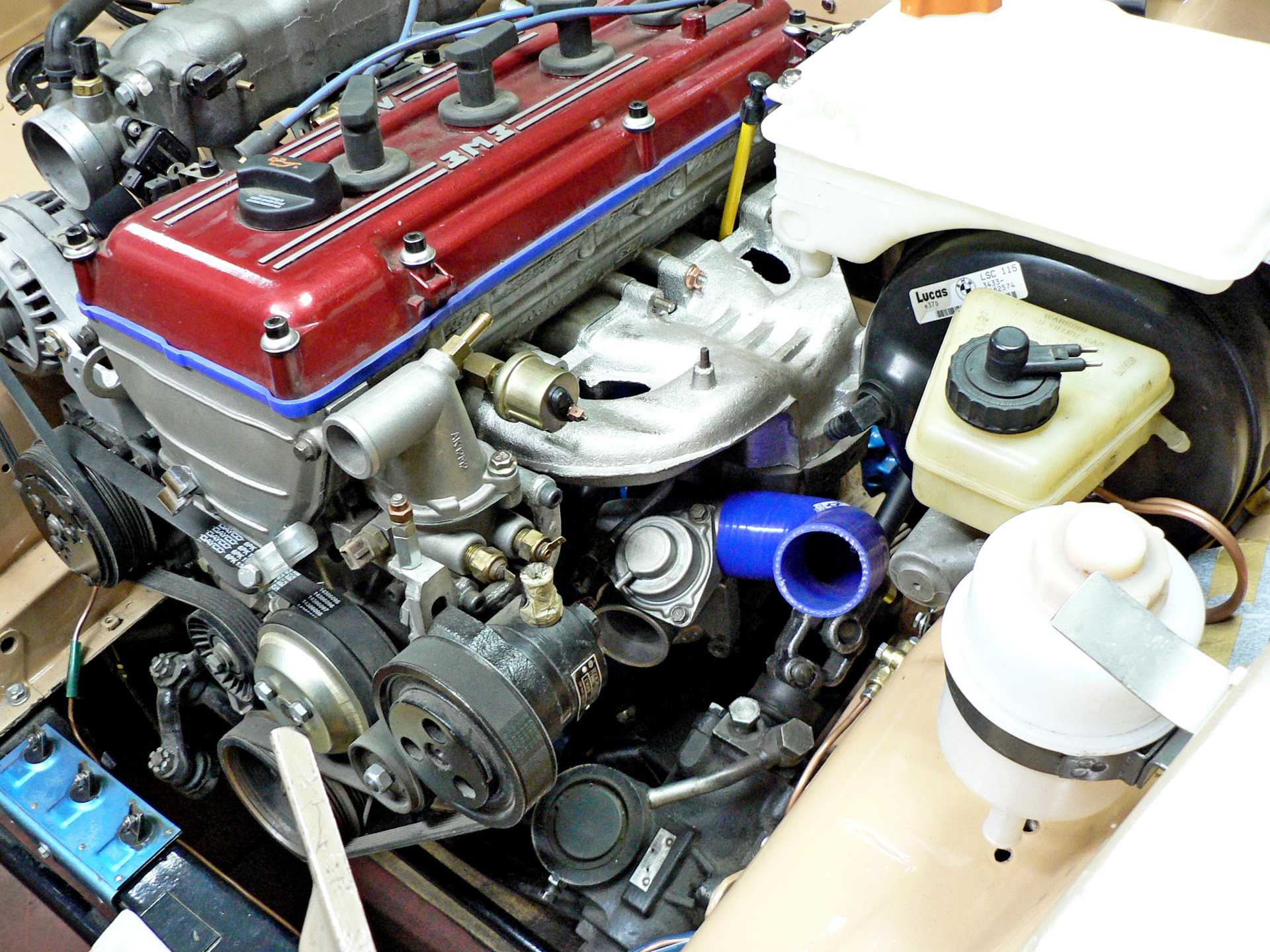

Основные особенности ДВС ЗМЗ 406

Силовой агрегат 406 модели, Заволжского завода, выпускающего автомобильные моторы, смело можно назвать пионером отечественного моторостроения. Именно на двигателе ЗМЗ 406, впервые использовались некоторые передовые технологии лидеров мирового машиностроения. Но обо всём этом по порядку.

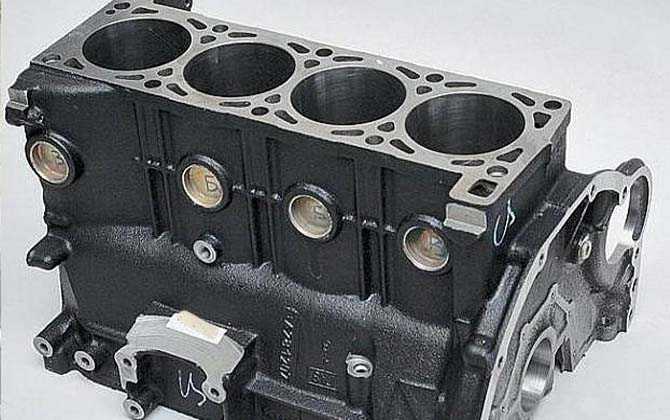

Блок цилиндров

Блок цилиндров ДВС отлит из особо прочного чугуна. Из-за этого общая масса изделия увеличилась, зато нет необходимости использовать сменные гильзы (цилиндры). Так же, в пользу чугуна, как материала изделия можно отнести особую жёсткость и прочность конструкции.

Система DOHC

Впервые в отечественном моторостроении, в системе газораспределения двигателя используется система DOHC. Где имеется два вала верхнего расположения. Один вал имеет восемь клапанов и отвечает за впуск горючей смеси. Второй вал с восьмью клапанами отвечает за выпуск отработанных газов.

Головка блока цилиндров

В итоге каждый отдельный цилиндр имеет два клапана на выпуск, и два на впуск. ЗМЗ 406, был первым отечественным силовым агрегатом, на который устанавливалась шестнадцати клапанная ГБЦ. Увеличенное вдвое количество клапанов, по сравнению с предыдущими моторами, повышает возможность продувки камеры сгорания, во время выпуска выхлопных газов. А во время наполнения цилиндров горючей смесью умножается коэффициент наполняемости.

Клапана ГБЦ на данном движке обустроены гидротолкателями. Этот механизм применяется первый раз в отечественном моторостроении. Гидравлические толкатели, производят автоматическую регулировку тепловых зазоров в клапанах, тем самым исключая периодическую, ручную регулировку клапанов.

Привод ГРМ

Привод ГРМ здесь цепной. Ресурс цепи по заявкам производителей 200 тыс., км. Известны случаи службы цепи в период 500 тыс., км. Но бывали случаи, когда цепь ГРМ рвалась менее чем через 100 тыс., км. Поэтому нужно осматривать цепь ГРМ на предмет механического износа и повреждений после пробега в 70 тыс., км. Однако если цепь порвётся больших повреждений не будит, 406 мотор клапана не гнёт. Привод ГРМ двухступенчатый, от звёздочки коленвала приводиться в работу первый вал распределения горючей смеси, а от него приводиться в работу вал отвечающий за выпуск выхлопных газов.

Так же, именно на ЗМЗ 406 впервые в российском моторостроении использовался гидронатяжитель цепи. В его функции входит поддержание оптимального напряжения, для привода ГРМ. Впоследствии данное новшество прописалось на многих силовых агрегатах.

Другие особенности

Особенностью данного мотора является малый ход поршня 86 мм., по сравнению с диаметром цилиндра в 92 миллиметра. Такая конструкция поспособствовала повышению степени сжатия. Степень сжатия ЗМЗ 406 составляет 9.3:1. Такой подход способствует росту КПД силового агрегата.

Так же, новшеством на движке ЗАЗ 406 является применение инжекторный системы питания и применение электронной системы, управляющей впрыском топлива и бесконтактной системой зажигания

Какое давление должен выдавать топливный насос авто

Какое давление должен выдавать автомобильный топливный насос Напорные характеристики в автомобильной топливной системе являются одним из важнейших параметров, используемых во время диагностики. От этого показателя непосредственно зависит поведение автомашины в различных режимах функционирования. По данным давления изучают состояние различных элементов топливной системы, например, насоса.

Какие приборы применяют

Переделанный измеритель давления шин ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Устройствами для снятия показаний давления могут стать несколько инструментов

Устройствами для снятия показаний давления могут стать несколько инструментов.

Какое должно быть давление насоса на Ваз

Создаваемое давление электронасоса должно варьироваться в пределах 5-7 атм. Как правило, топливный насос тестируется «в стенку». Другими словами, замеряется чистое давление, развиваемое бензонасосом.

Показатель давления на рампе

Регулятор давления топлива Крайне важно проверять одновременно и показатель в топливной рампе. С другой стороны, определённого значения давления в рампе нет. Нормой при работоспособности всех элементов топливной системы считается показатель, который выше 2,8 бар

Что касается верхней точки, то ограничений нет

Нормой при работоспособности всех элементов топливной системы считается показатель, который выше 2,8 бар. Что касается верхней точки, то ограничений нет

С другой стороны, определённого значения давления в рампе нет. Нормой при работоспособности всех элементов топливной системы считается показатель, который выше 2,8 бар. Что касается верхней точки, то ограничений нет.

Вот, к примеру, какие данные должны быть, если нет никаких сложностей в функционировании ТС и её элементов.

При несоответствии показателя заводским значениям можно сделать вывод о неисправности фильтров, насоса или РДТ (датчика).

Несколько отличается показатель давления на системах без обратки. Здесь он может варьироваться в пределах 3,6 — 4 атм.

Определение работоспособности РДТ

РДТ – это датчик, который при неисправности влияет на показания давления во всей системе. Чтобы определить работоспособность РДТ, используют 2 основных способа.

Разные способы замера

Кроме замера «в стенку», существует масса других способов замера своими руками. Один из вариантов проверки топливного нагнетателя – диагностика «на пробку». В этом случае обратка пережимается на две секунды, мотор запускается, снимается показатель давления.

Ещё один вариант тестирования. Обороты силовой установки повышаются до трех тысяч оборотов в минуту. Одновременно нужно следить за показаниями прибора. Если давление падает в 0 – это признак «умершего» насоса.

Измеряется давление на рампе так:

Замеры делаются по-разному:

Давление ТНВД на Мерседесе

Это насос повышенного давления, устанавливаемый на дизельные авто и некоторые бензиновые машины.

Вот как осуществляется замер давления.

Нормальное значение должно варьироваться в пределах 3 вольт. Если меньше, надо поднять обороты силовой установки, держать их в пределах 2000 об/мин. Отрегулировать в таком режиме болт давления, вращая по часовой стрелке. Одновременно надо смотреть на прибор, чтобы остановить вращение, как только давление встанет на стандартное значение 3 вольт.

Если давление никак не хочет встать на место, можно делать выводы об утечке топлива или неисправности элементов топливной системы, включая насос.

ГАЗ 3110 – глубокий рестайлинг 31029 или новая модель?

Если посмотреть сбоку на «Волгу» 3110, она практически не отличается от модели 31029. Такими же остались двери, практически не изменились передние крылья, не претерпела изменений и передняя оптика. Очертания капота 3110 хотя и другие, тем не менее, без каких-либо переделок кузовная деталь устанавливается на «двадцать девятую». Зато на «десятке» стала совсем другой задняя часть кузова:

крышка багажника;
задние фонари;
задний бампер.

В ходовой части и силовых агрегатах произошли более значительные изменения:

передние тормоза теперь стали дисковыми, они сменили давно устаревшие на передней оси барабаны;
вместо «четырнадцатых» колесных дисков установили штампованные диски R15;
двигатель ЗМЗ 406 теперь пошел в серию, на 31029 эти моторы ставились в качестве опытных образцов.

Больше всего изменений произошло во внутрисалонном пространстве автомобиля:

полностью изменилась панель приборов;
между сиденьями появился мягкий удобный подлокотник с баром;
более удобными и комфортными стали все сиденья в салоне;
поменялся сам руль с рулевой колонкой.

«Модным» стал даже плафон освещения салона – он уже выглядел вполне современно, и в него вмонтировали лампы дневного света.

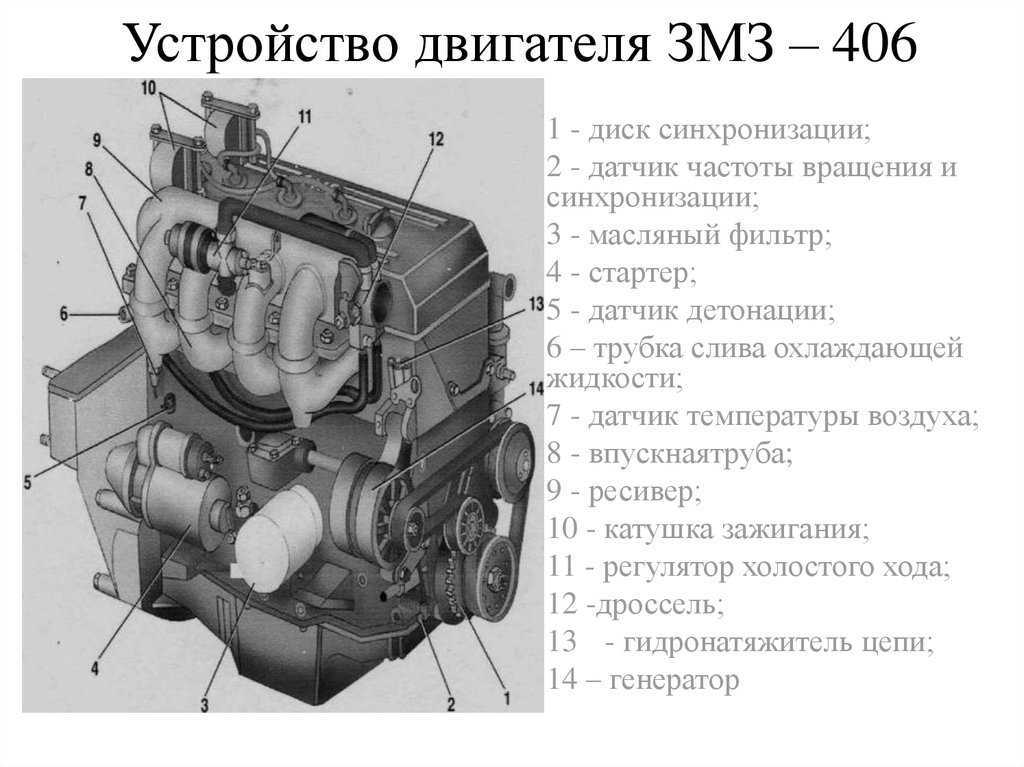

Особенности конструкции 406 двигателя производства ЗМЗ

В качестве прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

Блок отлит из чугуна. Он, конечно, тяжелее алюминиевого, но использование этого металла позволяет отказаться от сменных гильз (цилиндров). В связи с этим жесткость конструкции увеличилась.
В верхней части установлены два ГРМ ЗМЗ 406 (газораспределительные валы системы впуска-выпуска). Каждый из валов отвечает либо за впуск свежего заряда рабочей смеси, либо – за выпуск отработавших газов.
В головке для каждого цилиндра имеются по четыре клапана. То есть на весь четырехцилиндровый установлено шестнадцать клапанов. Такое количество повышает эффективность продувки цилиндра при выпуске отработавших газов и увеличивает коэффициент наполнения цилиндров свежей рабочей смесью.
Особое новшество было использовано впервые именно на этом силовом агрегате – гидронатяжитель цепи. Он позволил поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406. Это техническое решение потом повторилось в десятках других конструкций. Но ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где это было применено.
Для данного двигателя были продуманы опции по уменьшению хода поршня, которая составляет всего 86 мм, в то время как диаметр цилиндра – 92 мм. Такой подход позволил повысить степень сжатия до 9,3. Это весьма высокое значение. Но в теории ДВС утверждается, что с ростом степени сжатия растет и КПД силовой установки. Короткоходовое перемещение поршня способствует лучшему наполнению.
Система охлаждения ЗМЗ 406 решена по традиционной схеме. Охлаждающая жидкость перемещается помпой ЗМЗ 406 через блок, головку блока и радиатор.
Есть и особенность – использован плоский поликлиновой ремень, исключающий вероятность неожиданного обрыва.
Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в период прогрева мотора, а при достижении температуры прогрева термостат открывается, пуская охлаждающую жидкость по большому кругу.
Шкив коленвала ЗМЗ 406 передает крутящий момент на вал помпы ЗМЗ 406, которая подает охлаждающую жидкость и в печку автомобиля, поддерживая в холодное время года оптимальный микроклимат в кабине.
Датчик температуры охлаждающей жидкости помогает водителю вести постоянный контроль за температурой.

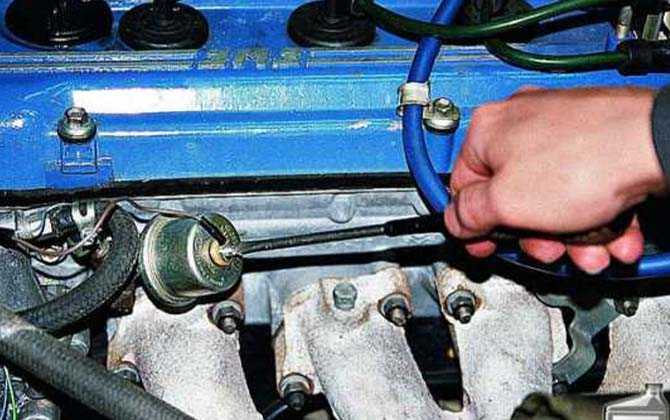

Двигатель 406 не лишен и системы смазки. Шестеренчатым насосом моторное масло перемещается из поддона картера, под давлением подается на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 мкм. Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, движутся внутри коренных и шатунных шеек, обеспечивая стабильную смазку в этих узлах, испытывающих громадные знакопеременные нагрузки. Часть масла под давлением движется и дальше, смазывая поршневой палец. Потом же масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

Советы при замене масла

Производить замену масла удобнее всего на смотровой яме или эстакаде.

Не допускается работа двигателя при открытой маслозаливной горловине, так как это является причиной попадания в двигатель неочищенного воздуха и как следствие повышает износ деталей двигателя.

После остановки мотора проверку уровня масла необходимо проверять через 10-15 минут, чтобы дать маслу стечь в поддон двигателя. Наряду с этим проверка уровня смазки в двигателе осуществляется на машине, стоящей на горизонтальной плоскости.

Из инструмента для замены масла понадобится: гаечный ключ или трещотка с головкой на «24»; приспособа для снятия масляного фильтра; тара для отработки; перчатки; подстилка на землю; ветошь; новый фильтр и новое масло.

Подходящие комплектующие: масло моторное синтетическое Shell «Helix Ultra 5W-40» 550021556 объем 4л. Цена такой канистры около 2300 рублей. Оригинальный масляный фильтр для двигателя 2101С-1012005-НК-2 «КОЛАН» арт. 2101С1012005НК2 стоимостью — 300 руб. Аналоги: BIG Filter GB1173 – 285 рублей, Finwhale LF110 – 250 рублей.

Цены актуальны на лето 2017-го года для Москвы и области.

Рекомендуем вам почитать дополнительную информацию о промывочных маслах, которые целесообразно использовать при замене основного моторного масла в двигателе.

Популярные вопросы при замене масла на Газель 406:

Меняем масло на Газель 406. Прогреваем двигатель до рабочей температуры и загоняем автомобиль на смотровую яму. Откручиваем пробку горловины заливного отверстия.

Находим пробку сливного отверстия, вот здесь она, откручиваем, чтобы сдвинуть с мертвой точки, нужен ключ, она часто прикипает.

Когда начала крутиться хорошо, убираем ключ, подставляем тару для отработки и докручиваем вручную.

Слабые и сильные стороны Волги ГАЗ 3110

Как и другой любой модели авто, у «Волги» есть свои характерные болезни. Среди недостатков машины следует отметить:

подверженность коррозии – особенно быстро ржавеют низы дверей, задние арки, пороги;
частые поломки главного тормозного цилиндра, вакуумного усилителя тормозов, датчиков инжектора;
гул главной пары заднего моста;
течь радиатора охлаждения;
стук гидрокомпенсаторов.

Других болячек в машине ГАЗ-3110 также немало – качество российских запчастей не слишком хорошее. Но многие автовладельцы прощают машине все ее недостатки, так как у нее есть очень важные преимущества:

цены на запчасти вполне приемлемые, детали можно купить почти в любом автомагазине;
автомобиль прост в обслуживании и ремонте, а с 402-м двигателем может разобраться почти любой водитель;
вместительный багажник позволяет перевести достаточно много груза, а в салоне с комфортом размещается четверо пассажиров.

Детали и запчасти: описание

Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия.

При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

А — термостат закрыт; В — термостат открыт

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров.

Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар.

Стандартные болезни 406

Владельцы карбюраторных версий ДВС модели 406 жалуются на:

различные капризы этих модификаций;
слабая цепь газораспределительного механизма, которая к тому же сгибает клапана при обрыве;
стучащие гидрокомпенсаторы. Срок службы их всего 50 тысяч километров;
страдающие маслосъемные кольца. После того как они залягут двигатель начинает жрать масло в больших количествах.

Все эти проблемы приводят к постоянному слежению автовладельцев за мотором. Страдают и другие детали на карбюраторных версиях. Инжекторные в некотором роде по мощней и долговечней предыдущих моделей. Однако и они не выносят сильного перегрева. В этом случае головка блока цилиндров полностью выходит из строя.

Чтобы лучше понять недостатки и как от них избавиться поближе рассмотрим карбюраторную версию движка.
