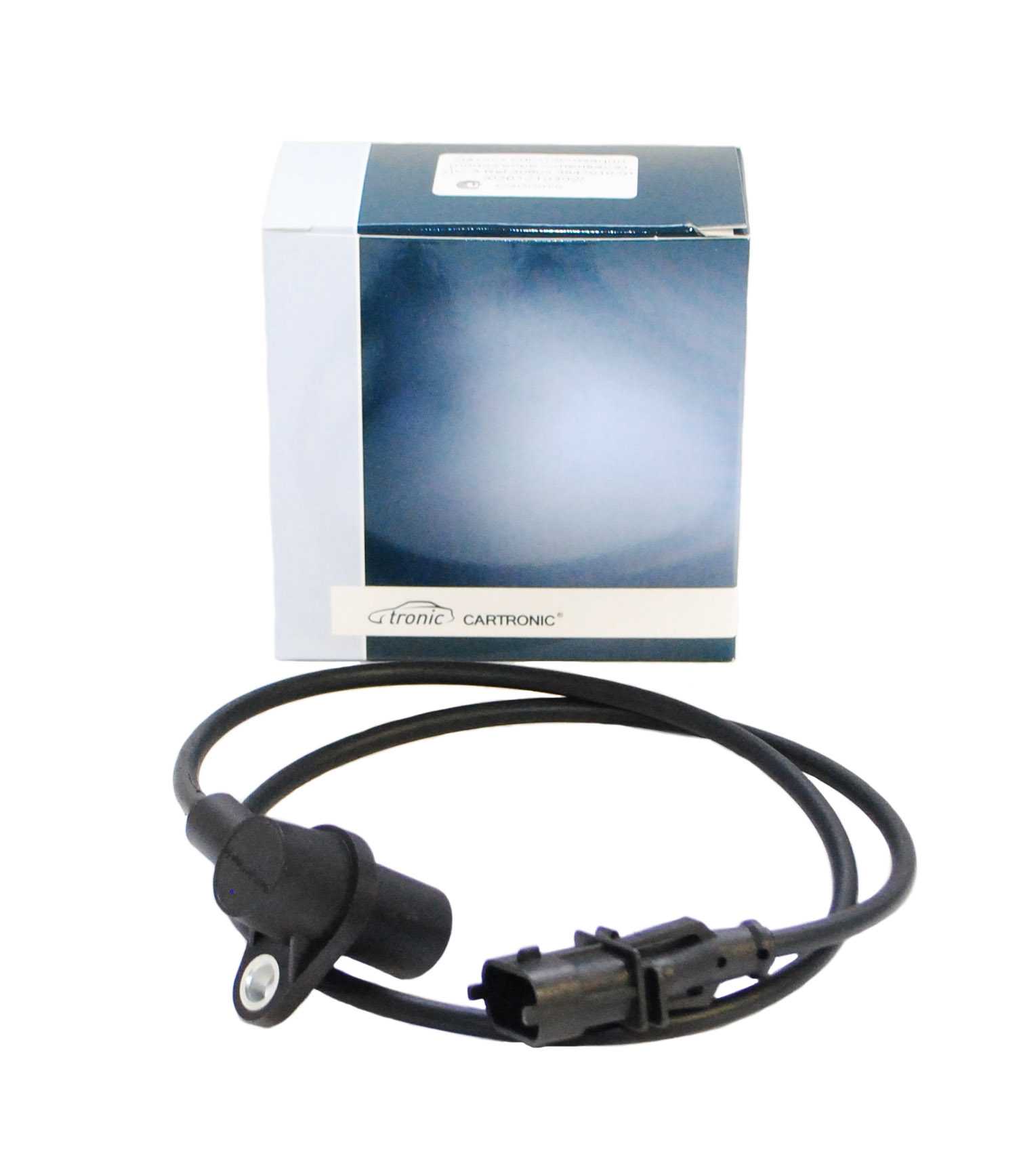

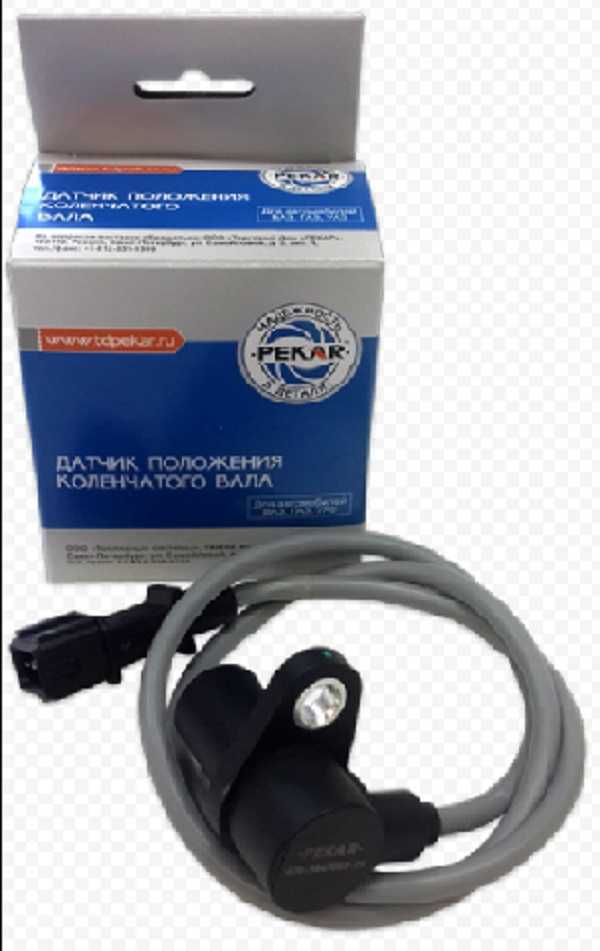

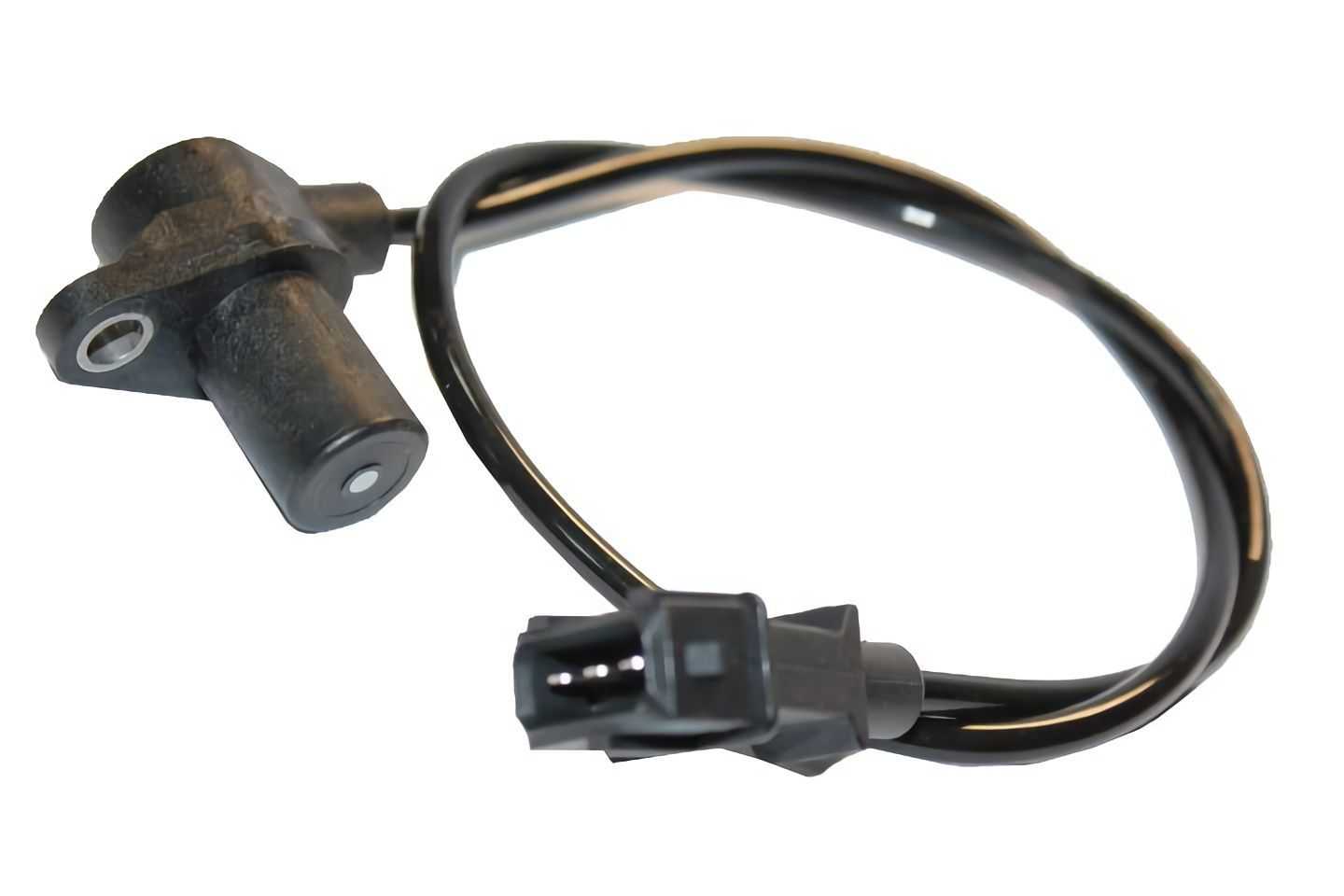

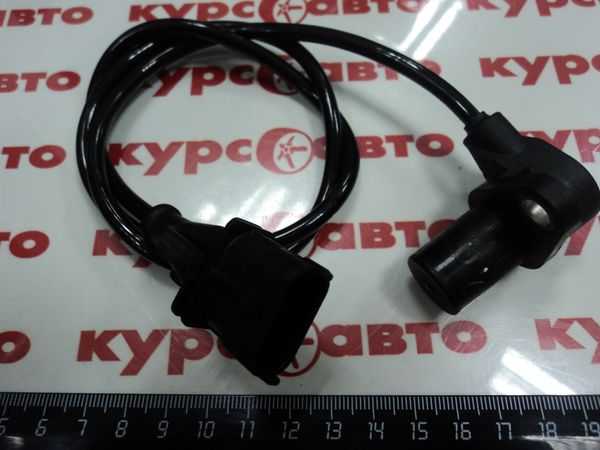

Датчик коленвала газель 405 двигатель

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522 Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Масса автомобиля

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Обзор неисправностей и способы их ремонта

По аналогии с предыдущей версией 406 мотор ЗМЗ 405 обеспечивает безопасность клапанов при внезапном обрыве цепей ГРМ. Однако гнет клапана друг о друга, если цепь перескочит на несколько звеньев – в момент одновременного подъема впускного и выпускного клапана внутри одного цилиндра.

Схема питания и управления

Положительной особенностью мотора является возможность эксплуатации двух типов цепей ГРМ. Допускается замена зубчатых цепей втулочными, но только в комплекте с роликами, звездами и натяжителями, успокоителями. Основной поломкой является характерный стук, который может возникнуть по нескольким причинам:

Износ подшипника направляющего ролика ремня привода навесного оборудования	замена подшипника
Ослабшее крепление демпферного шкива	протяжка болтов
Выработка подшипника помпы	замена расходника
Поломка пружины натяжителя	использование новой пружины
Неисправность подшипника генератора	замена расходника
Осадка пружины клапана	установка новой пружины
Задир клапанного стержня	ремонт ГБЦ
Вытянутая цепь	натяжка или замена
Поломка гидронатяжителя	ремонт узла
Выработка гидротолкателей	замена расходников
Износ цилиндра, ШПГ или вкладышей коленвала	ремонт блока, ГБЦ, поршневой группы

Схема управления двигателем ЗМЗ-40524

Проверка электрических цепей

Для измерения электрических параметров применяют цифровой или аналоговый (стрелочный) тестер – вольтметр, омметр и другие приборы, объединенные в один корпус.

У цифровых приборов малая инерционность, они малочувствительны к вибрациям и положению корпуса при измерениях, зато стрелочные нагляднее показывают динамику изменений измеряемых параметров.

Кроме того, жидкокристаллический дисплей цифровых приборов чувствителен к освещению и перепадам температуры.

Проверка обесточенных цепей

Перед работой калибруем омметр. На выбранном пределе измерений (для большинства цепей до 200 Ом) замыкаем наконечники щупов.

На аналоговом приборе регулятором установки «0» выставляем стрелку на нулевое деление. В бытовых цифровых приборах такого регулятора нет.

Поэтому перед измерением малых величин (до 1–2 Ом), закоротив щупы, определяем внутреннее сопротивление омметра и его проводов, составляющее 0,03–0,06 Ом. Эту величину нужно вычесть из полученного значения сопротивления.

Для проверки цепи отсоединяем хотя бы один ее конец (иначе ток пойдет в обход, по другим участкам схемы, и показания будут неверны).

На один из щупов лучше надеть зажим типа «крокодил» и подсоединить его к «массе».

При проверке устройств с односторонней проводимостью (например, выпрямительный блок генератора) учитывайте полярность прибора.

Для проверки обмоток стартера, генератора, высоковольтных проводов и т.п. переключаем прибор на нижний предел измерений.

На практике точности обычных автотестеров не хватает для проверки участков цепи, где недопустимо даже малейшее увеличение сопротивления, например из-за плохого контакта.

Поэтому обращаем внимание на незначительные отклонения стрелки от нулевого деления, а после измерения еще раз проверяем калибровку приборов. Замыкания обмотки на «корпус» и межвитковое проверяем мегомметром (диапазон «М»)

Замыкания обмотки на «корпус» и межвитковое проверяем мегомметром (диапазон «М»).

Для многих тестеров (стрелочных) при работе в этом диапазоне требуется дополнительный источник постоянного тока

При его отсутствии, соблюдая осторожность, проверяем цепь лампой, питаемой напряжением 220 В

Проверка цепей под напряжением

Цепи под напряжением проверяем вольтметром и амперметром. Вольтметр подключаем параллельно проверяемому устройству или участку цепи.

Предел измерений 0–15 или 0–25 В постоянного тока. Отрицательный провод (щуп) соединяем с «массой», положительный – с потребителями или источниками тока.

По падению напряжения можно определить неисправность питающей цепи (обрыв, окисление контактов и т.п.), а также короткое замыкание в потребителе.

Для проверки цепей под наряжением можно использовать контрольную лампу мощностью не более 3–4 Вт, рассчитанную на напряжение 12 В (например, лампу АМН12-3, используемую в комбинации приборов).

Амперметр должен иметь верхний предел измерений 10 А и более постоянного тока, а также защиту от перегрузки.

Амперметр соединяем последовательно с проверяемым устройством. «Плюс» прибора подсоединяем к источнику тока, а «минус» к потребителю.

Измеряем потребляемый ток и сравниваем его с номинальным, указанным в технической характеристике проверяемого устройства.

Поскольку фактическое напряжение в бортовой сети отличается от номинального (в справочных данных номинальный ток соответствует номинальному напряжению, т.е. 12 В), полученное значение может незначительно отличаться от указанного.

Если ток меньше требуемого, то неисправна электрическая цепь, а если больше – произошло замыкание в потребителе.

Источник

Различия в системе питания

Система питания двигателя ЗМЗ 40522 и 40524 имеет ряд отличий.

• ЗМЗ 40522 оснащен карбюраторной системой питания. Карбюратор отвечает за смешивание топлива и воздуха перед подачей в цилиндры двигателя.
• ЗМЗ 40524 имеет систему впрыска топлива. В этой системе топливо впрыскивается непосредственно в цилиндры двигателя, что обеспечивает более эффективное сгорание и меньшее потребление топлива.
• Для ЗМЗ 40522 используется один карбюратор, который обеспечивает поступление топлива во все цилиндры одновременно.
• ЗМЗ 40524 использует множество инжекторов, каждый из которых обеспечивает впрыскивание топлива в отдельный цилиндр. Это позволяет более точно распределять топливо и улучшает равномерность работы двигателя.
• Система питания ЗМЗ 40522 имеет менее сложную структуру и требует меньше затрат на обслуживание и ремонт.
• Система питания ЗМЗ 40524 более современная и эффективная, но требует более тщательного обслуживания и специализированных навыков при ремонте.

Различия в системе питания двигателей ЗМЗ 40522 и 40524 влияют на их эффективность, экономичность и общую надежность. Выбор между этими двумя вариантами зависит от конкретных требований и предпочтений автовладельца.

Перечень модификаций ДВС

У производителя ЗМЗ существует 4 атмосферных модификации мотора 405 серии для автобусов, грузовиков и тяжелых представительских Волг, и одна турбированная версия для спецмашин с броненакладками, специальным оборудованием, тяжелыми рамами.

Мотор 40522.10 обладает меньшим крутящим моментом 211 Нм, мощность осталась прежней, он адаптирован под коробки грузовиков и автобусов Газель/Соболь. Степень сжатия здесь 9,3 для лучшей восприимчивости к отечественному бензину.

ЗМЗ 40522.10

Вариант 40524.10, наоборот, заточен под коробку микроавтобуса Фиат Дукато, хотя активно использовался на Газелях и Соболях. Отвечает требованиям Евро-3 и Евро-4 в разных комплектациях, имеет 214 Нм крутящего момента и 140,5 л. с. мощности. Степень сжатия равна 9,4, то есть как у базового варианта.

ЗМЗ 40524.10

ЗМЗ 40525.10

В отличие от предыдущих атмосферных движков модификация 4024.10 оборудована охладителем воздуха и турбонаддувом, коваными поршнями и стальным коленвалом для увеличенных нагрузок. Пружина диафрагмы здесь усилена, клапаны на выпуске оборудованы натриевым охлаждением. В 2009 году этим турбрмотором комплектовали автобусы Фиат Дукато. Степень сжатия здесь снижена до 7,4 единиц, крутящий момент увеличен до 343 Нм, а мощность он развивает 195 л. с.

ЗМЗ 4054.10 турбо

Датчик температуры на двигателях 402, 405, 406 и 409

Датчик температуры охлаждающей жидкости является ключевым элементом в системе охлаждения силового агрегата, от работоспособности которого зависит эффективность работы двигателя и его ресурс эксплуатации.

Двигателя 402, 405, 406 и 409 имеют схожие конструкционные особенности, в частности расположение датчика охлаждения ОЖ в магистральной системе охлаждения, что в разы упрощает процедуру обслуживания данного элемента.

Для любого измерительного прибора главным условием, необходимым для исправной работоспособности, является прямой контакт с измерительной средой. Именно поэтому датчик температуры охлаждающей жидкости, несмотря на конструкционную схожесть оборудования, находиться на двигателях 402, 405, 406 и 409 в разных местах.

В частности, расположение индикатора температуры антифриза расположен:

• На моторах серии 402 – деталь можно найти в блоке цилиндров силового агрегата, в корпусе термостата;
• Внутри двигателей модели 405 – индикатор расположен внутри магистрального патрубка систему охлаждения, прямо на подходе к выпуску термостата;
• На агрегатах модели 406 – элемент можно найти в блоке цилиндров силового агрегата, в корпусе термостата;
• На двигателях серии 409 – датчик параллельно располагается на выходе антифриза из радиатора и рядом с выпуском термостата.

Однако главным критерием для работоспособности данного элемента является контакт с охлаждающей жидкостью – первичные признаки неисправности появляются именно из-за неправильной установки датчика после ремонта.

Признаки неисправности датчики температуры ОЖ: топ распространенных причин

Данный элемент часто является головной болью водителей: если температура двигателя растет и мотор не охлаждается, то в первую очередь необходимо проверить функциональность датчика ТОЖ. Факторами, предшествующими поломку индикатора температуры антифриза в двигателе, являются:

• Текст на бортовом компьютере автомобиля и загорание лампы контрольного чека на приборной панели;
• Мигание контрольной лампы термодатчика на щитке приборной панели;
• Проблемный запуск двигателя, несмотря на степень прогретости силового агрегата или температуры окружающей среды;
• Резкое изменение выхлопных газов в двигателе;
• Наличие трудностей при повторном запуске силового агрегата;
• Самопроизвольное стопорение двигателя, независимо от уровня его нагрузки;
• Увеличение расхода топлива.

Если на вашем автомобиле четко прослеживается одна или несколько проблем из списка, то рекомендуется в ближайшем времени произвести диагностику индикатора ТОЖ.

Для этого необходимо визуально осмотреть деталь, а также проверить узел с помощью мультиметра: стандартное напряжение индикатора должно составлять 1.5 В на холодном двигателе и 1.25 В – во время выхода силового агрегата на рабочую температуру. В других случаях данный элемент следует признать неисправным и готовиться к замене конструкционного узла.

Как произвести замену датчика температуры ОЖ на двигателях 402, 405, 406 и 409

Инструкция по замене датчика ТОЖ на моторах 402, 405, 406 и 409 полностью идентична – разница в данных узлах различается только в местоположении силового агрегата.

Чтобы демонтировать неисправный индикатор температуры двигателя необходимо только тара для слива антифриза, а также комплект гаечных ключей для демонтажа хомутов. Процедура замены датчика происходит по следующему сценарию:

• Для начала откидываем клеммы от аккумуляторной батареи, после чего в нише картера требуется найти сливной клапан охлаждающей жидкостей. После открытия клапана сливаем антифриз с двигателя в предварительно подготовленную тару;
• Далее в двигательном отсеке находим датчик температуры ОЖ и отсоединяем все провода, подключенные к оборудованию;

• После успешного извлечения датчика необходимо зачистить пазы контактов от следов ржавчины при их наличии, а также проверить проводку на предмет коррозии – в большинстве случаев индикатор температуры ОЖ двигателя начинает барахлить именно из-за низкого качества проводки;
• Далее подключаем новый датчик и собираем все узлы двигателя по данной инструкции в обратном порядке. При завершении процедуры необходимо подключить аккумулятор и завести автомобиля – при выходе силового агрегата на рабочую температуру датчик должен поменять сопротивление и открыть внешний круг системы охлаждения.

Помните, если датчик ТОЖ нестабильно работает, то дальнейшая эксплуатация транспортного средства серьезно снижает ресурс эксплуатации силового агрегата.

Где находится датчик детонации ЗМЗ 405 ЕВРО 2 И 3

Датчик детонации ЗМЗ 405 ЕВРО 2 И 3  предназначен для преобразования механических вибраций двигателя в электрический синусоидальный сигнал, амплитуда которого пропорциональна мощности вибраций. Информация датчика позволяет блоку управления откорректировать угол опережения зажигания до устранения детонационных стуков в двигателе. Датчик представляет пьзоэлектрический акселерометр, который под действием механических вибраций вырабатывает ЭДС переменного тока. Амплитуда выходного сигнала датчика максимальна на частоте детонационных стуков в двигателе в диапазоне 5…6 кГц.

Где находиться датчик детонации ЗМЗ 405

Датчик детонации расположен в труднодоступном месте под впускным коллектором. Отсоединять колодку жгута проводов от датчика детонации удобнее, если предварительно снять датчик.

Как проявляется неисправность датчика ЗМЗ 405

Повышенная детонация двигателя на частоте вращения коленвала выше 3500 об/мин. Лампа неисправности горит при работающем двигателе. Самодиагностика блока фиксирует код неисправности 41 (42).

Проверьте исправность цепей 11 и 30а.

Повышенная детонация двигателя на частоте вращения коленвала выше 3500 об/мин. Лампа неисправности не горит при работающем двигателе (нет неисправностей в системе). Выходное напряжение при простукивании датчика твердым неметаллическим предметом менее 0,1 В.

Замените датчик детонации.

Пошаговая инструкция замены датчика детонации ЗМЗ 405

1. Выключаем зажигание и снимаем минусовую клемму аккумуляторной батареи.
2. Ключом «на 13» отворачиваем гайку крепления датчика к стенке блока цилиндров (для наглядности впускной коллектор снят).
3. Поддев тонкой отверткой пружинный фиксатор колодки, отсоединяем колодку проводов от датчика. Подсоединяем к выводам датчика вольтметр и, легко постукивая по корпусу датчика твердым предметом, наблюдаем изменение напряжения.
4. Отсутствие импульсов напряжения указывает на неисправность датчика.
5. Полностью убедиться в неисправности датчика можно только на специальном вибростенде.
6. Устанавливаем датчик в обратной последовательности.

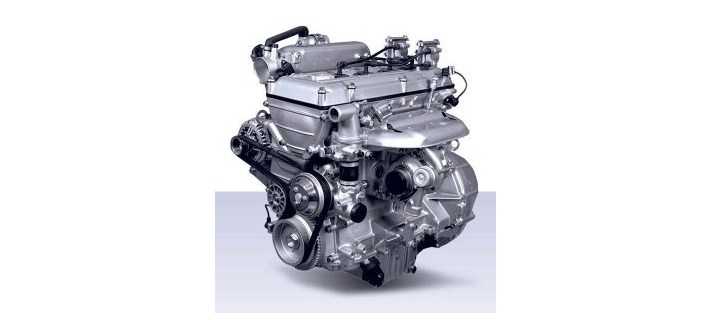

Двигатель 405

В 2000 году Горьковский автозавод начал установку двигателей 405 на выпускаемые автомобили. Первым автомобилем, сошедшим с конвейера с таким двигателем, стала Волга ГАЗ-3111. 405 двигатель имеет много достоинств. Это шестнадцатиклапанная система впрыска топлива и выпуска отработавших газов, электронное распределение топливной смеси, гидрокомпенсаторы, которые являются новейшим техническим решением саморегулировки тепловых зазоров в клапанах.

Двигатель 405, при объеме двигателя 2,4 литра имеет мощность 140 лошадиных сил. Это мощный, надежный, современный двигатель, имеющий хорошие экономичные показатели. На протяжении нескольких лет такой двигатель устанавливался на микроавтобусах и автомобилях небольшой грузоподъемности, производимых Горьковским автозаводом.

Для «Газелей», которые эксплуатируются на территории Российской Федерации, устанавливаются двигатели только 405 модели. Моторы прошли модернизацию по повышению ресурса, поменялась система впрыска топлива. Старый блок 405 двигателя имеет характерные поперечные прорези шириной, близкой к 2мм. между цилиндрами в месте разъема блока и головки.

Автомобили с таким двигателем по-прежнему пользуются популярностью. Водители по достоинству оценили надежность и долговечность автомобиля. Мы предлагаем быструю и качественную установку двигателя 405 на приобретаемые автомобили.

Установка двигателя 405 — это новая доработка на автомобилях семейства ГАЗ. Двигатель рассчитан для эксплуатации в климатическом исполнении «У2» в умеренном климате, т.е. при температурах от — 45 до + 40 градусов и влажности воздуха до 100 % при + 25 градусов. Делая ремонт двигателя, все цилиндры в одном блоке подгоняются под один ремонтный размер с допуском +0,036…+0,072 мм от нормы.

Часто ремонт двигателя включает замену втулок опор промежуточного вала стандартными или ремонтными, увеличенной толщины, в зависимости от износа посадочных отверстий в блоке цилиндров и последующей расточкой внутреннего отверстия втулок под стандартный или ремонтный размер, в зависимости от износа опорных шеек промежуточного вала. Покупая двигатель, грузовик ГАЗ, грузовик ISUZU и многое другое в компании ООО ИМФ «Спецавтомаш» в Нижнем Новгороде, Вы приобретаете качественные товары по разумным ценам.

На главную к статье Продажа специализированных автомобилей

Модификации

ЗМЗ 405 представляет собой обобщенное название для нескольких технически близких двигателей, включая следующие модели.

Основной двигатель в этой линейке – ЗМЗ 4052.10. Его устанавливают на легковые автомобили Волга. Этот двигатель соответствует стандартам экологической нормы Евро 2.

Также есть модель ЗМЗ 40522.10, которая технически идентична предыдущему двигателю. Главное отличие заключается в назначении: этот вариант разработан для установки на грузовые автомобили Газель. Однако со временем оба эти двигателя начали использовать как на легковых автомобилях Волга, так и на грузовых Газель.

В 2008 году появилась модернизированная версия двигателя ЗМЗ 40524.10. Эта модель прошла обширное обновление, в результате чего её выбросы вредных веществ соответствовали стандарту Евро 3. Этот двигатель предназначался для установки в легковые автомобили Волга.

Аналогично, модель ЗМЗ 40525.10 является практически идентичной предыдущей. Она также соответствует требованиям стандарта Евро 3. Основное различие заключается в цели использования: этот вариант двигателя создавался для грузовых автомобилей марки Газель.

Мне нравитсяНе нравится

ЗМЗ 4054.10 представляет собой турбированную версию двигателя ЗМЗ 405. Она отличается от предыдущих моделей рядом важных особенностей. Здесь присутствует интеркулер, система сжатия составляет 7.4:1. Мощность и крутящий момент в этой модели необычайно высоки и составляют 195 л.с. и 343 Нм при 4500 оборотах в минуту. Однако, из-за высокой стоимости данной версии многие предпочитали японские двигатели, такие как Toyota 1JZ и Toyota 2JZ, для достижения большей мощности.

Варианты тюнинга мотора

Базовый двигатель ЗМЗ 405 обеспечивает нормы Евро-2, имеет в блоке прорези между цилиндрами, поэтому практически не пригоден для модернизации. Тюнинг обычно производят на блоках цилиндров от модификаций 40524 либо 40525. Кроме того, следует учесть, что механический тюнинг за счет установки «городских» распредвалов или установки дросселя на каждом цилиндре даст, не более 20 – 30 л. с. мощности дополнительно.

Тюнинг ЗМЗ 405

Производитель ЗМЗ выбрал лучшее решение – установку турбины на модификации 4054, поэтому пользователям, решившим увеличить мощность версий 4052, следует двигаться в этом же направлении.

Таким образом, в поколение моторов ЗМЗ 405 входит несколько атмосферных двигателей 4052.10, 40522.10, 40524.10, 40525.10 и один турбированный 4054.10. Часть из них обеспечивает нормы Евро-2, остальные более безопасны – Евро-3/4.
