Лайфхак: как снять ручку кпп на автомобиле приора 1 и 2

Для чего ее меняют

Основной причиной замены этого элемента является желание обновить дизайн салона. Кому-то не нравится набалдашник, другим не по душе тусклый чехол или невзрачная накладка, третьему кажется, что замена ручки КПП «Приора» сделает салон машины более интересным.

Однако есть еще одна проблема, при которой приходится снимать рычаг для замены, однако своими силами ее можно решить лишь на машинах, оборудованных кулисными коробками передач (2170 и 2180). Не каждому владельцу «Приоры» по душе слишком большой ход рычага, из-за которого любая передача включается только со значительной амплитудой, поэтому выходом становится установка короткоходной кулисы.

Такой же операции нередко подвергается и тросовая коробка, однако там меняют рычаг, установленный на КПП, поэтому самостоятельно выполнить эту работу довольно сложно.

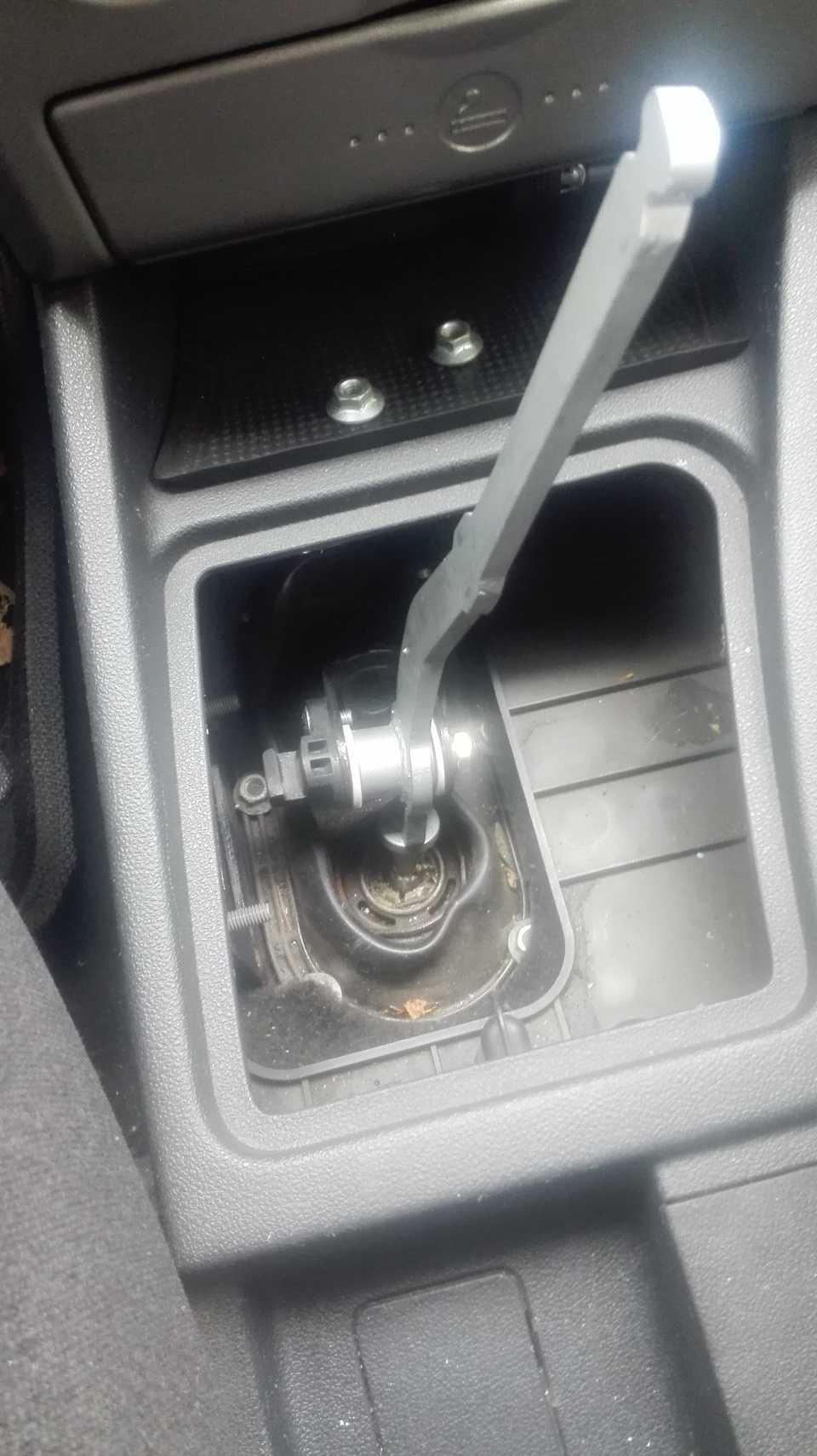

Эта операция подразумевает замену рычага КПП и тяги, соединяющей его с коробкой

После ее выполнения ручка КПП «Приоры» движется вперед-назад меньше почти в 2 раза, благодаря чему водитель может быстрей и с меньшей амплитудой движения производить переключение скоростей, что особенно важно для любителей езды в гоночном режиме

Как заменить деталь в сборе

Способ замены зависит от типа трансмиссии, но методика различается даже на машинах с механикой, не говоря уж об автомобилях с роботизированной коробкой. Поэтому дальше мы расскажем, как о замене каждой детали отдельно, так и замене рычага в сборе на транспортных средствах с разной трансмиссией. Ведь ручка КПП «Приоры-2» и ручка КПП «Приоры-1» сильно отличаются по конструкции друг от друга, а также совсем не похожи на рычаг управления роботом.

Рычаг переключения передач – устраняем недуги системы

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

Рукоятка рычага переключения передач, или какова конструкция системы?

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.

Шаг 5: Полная демонтаж рычага переключения КПП и ручки

В этом шаге мы полностью демонтируем рычаг переключения КПП и его ручку. Для этого выполните следующие действия:

Зафиксируйте автомобиль на ручном тормозе и переведите передачу в нейтральное положение.
При помощи отвертки и плоскогубцев аккуратно удалите все крепежные элементы, соединяющие рычаг переключения КПП и ручку с центральной консолью автомобиля

Это могут быть болты, винты или клипсы.
Осторожно поднимите и вытащите рычаг переключения КПП и его ручку из центральной консоли автомобиля.
Проверьте состояние рычага переключения КПП и ручки на предмет повреждений или износа. Если необходимо, замените их.

Теперь рычаг переключения КПП и его ручка полностью демонтированы и готовы к замене или обслуживанию.

Болезни КПП

Часто звучит жалоба владельцев ВАЗ 2110 на то, что первая скорость включается с трудом или вылетает.

Другая жалоба – вторая передача включается плохо, ее частенько выбивает.

Здесь можно заподозрить основных виновников:

Иногда (хоть и редко) от того, что вторая включается недостаточно хорошо и вылетает, помогает замена фиксирующей пружины. Если же скорости часто вылетают, некоторые из них включаются с трудом, значит, полумеры уже не помогут – нужен капремонт коробки.

Проведете вы его самостоятельно, или отправитесь в сервис, где вам отремонтируют, а также наладят механизм переключения передач, решайте самостоятельно, исходя из собственного опыта и умения.

Источник

Как снять рычаг переключения передач на Ваз 2107

В первую очередь переведите рычаг в положение нейтральной передачи, затем поднимите верхний защитный чехол, который закрывает МКПП. Для снятия рычага вам понадобится только узкая плоская отвертка. Вдавите рычаг и отверткой вытащите из рычага защелку. После чего снимите его с наконечника механизма выбора передач. Затем крючком из стальной проволоки вытащите из полости рычага пластиковую втулку.

Если вы не обладаете достаточным опытом и не знаете, как разобрать и собрать МКПП Жигулей, то разбирать устройство выбора передач не рекомендуется. Там много мелких деталей, которые могут упасть внутрь коробки, в результате потребуется серьезный ремонт.

ремонт рычага переключения передач на автомобилях ваз 2108, ваз 2109, ваз 21099

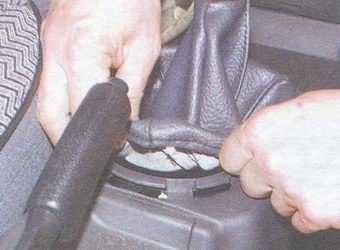

1. Снимите защитный чехол рычага переключения передач (рис. 5.14) с облицовки туннеля пола.

2. Снимите накладку облицовки туннеля пола.

3. Отверните винт крепления облицовки туннеля пола в задней части.

4. Снимите облицовку туннеля пола, сдвинув облицовку туннеля пола назад.

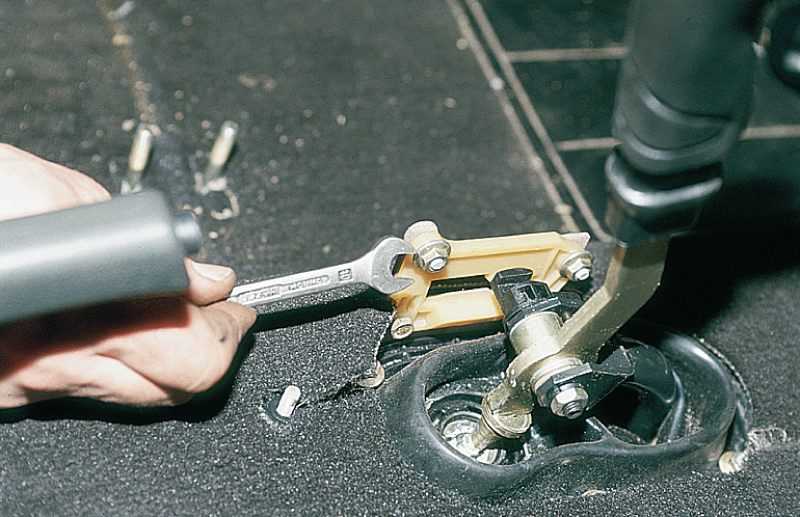

5. Отверните гайку крепления оси рычага переключения передач, а затем пять болтов крепления основания рычага переключения передач к полу.

6. Снимите рычаг переключения передач с основанием, сняв при этом резиновый защитный чехол с основания.

7. Выньте ось рычага переключения передач с двумя пластмассовыми втулками. Если ось свободно болтается во втулках, установленных в рычаг переключения передач, значит, втулки изношены, и втулки требуют замены. При установке втулок смажьте втулки консистентной смазкой.

8. Для замены пластмассовой опоры рычага переключения передач снимите ее со сферического пальца рычага, заложите в отверстие новой опоры консистентную смазку и наденьте опору на палец.

9. Для замены кожаного чехла снимите рукоятку, стянув ее с рычага переключения передач. 10. Установите рычаг переключения передач в обратном порядке. Все резьбовые соединения затяните моментом 16-26 Нм (1,6-2,6 кгс-м).

11. Для замены тяги привода переключения передач снизу автомобиля ваз 2108, ваз 2109, ваз 21099 ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

12. Отверните гайку крепления оси рычага переключения передач и выньте тягу в салон автомобиля ваз 2108, ваз 2109, ваз 21099.

Рис. 5.14. Детали рычага переключения передач автомобиля ваз 2108, ваз 2109, ваз 21099: 1 — рычаг переключения передач; 2 — втулка; 3 — ось рычага; 4 — опора рычага; 5 — основание; 6 — кожаный чехол; 7 — рукоятка

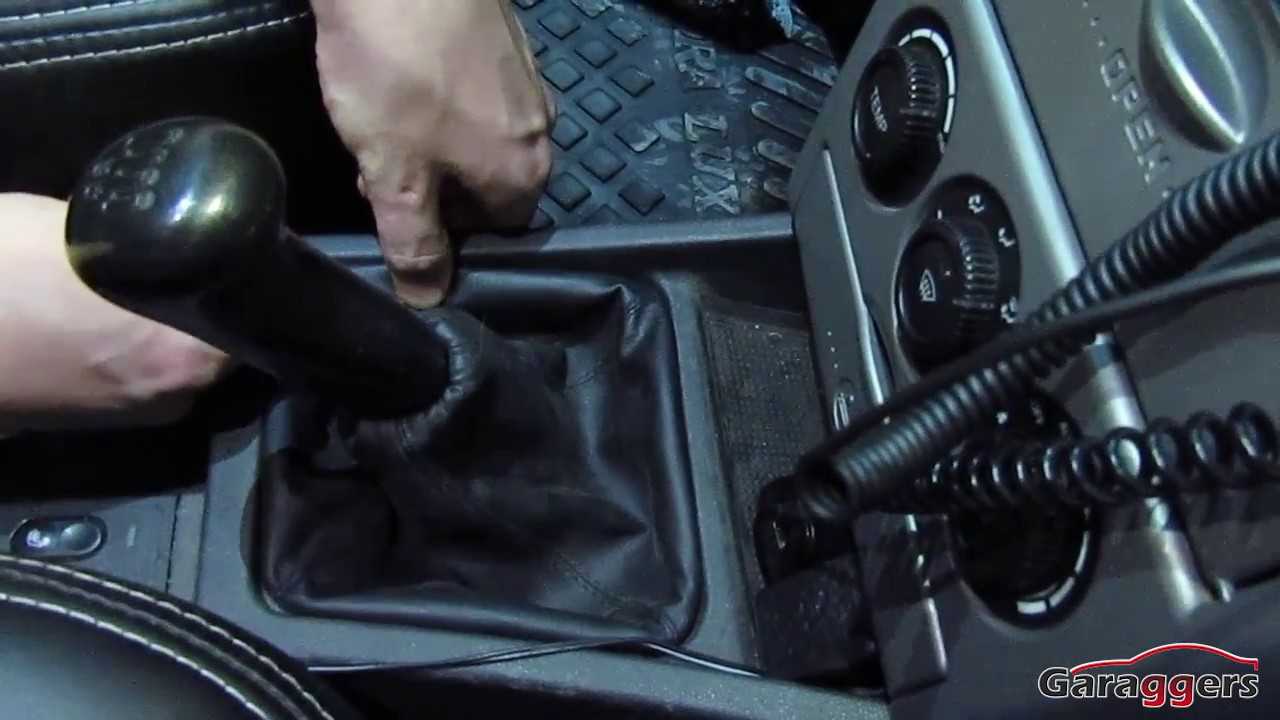

Замена кожуха рычага переключения передач и ручки КПП

Прежде всего, следует отметить, что на многих авто, особенно бюджетных, заводской чехол рычага КПП выполнен из кожзаменителя. Качество такого материала среднее, то есть уже через 30-40 тыс. км. активного использования указанный материал приходит в негодность.

Ручка рычага зачастую изготовлена из прорезиненного пластика. Хотя материал более устойчив к износу, также замена может быть необходима уже к 50-60 тыс. км. пробега (особенно при неаккуратном использовании).

Единственное, при повторной установке снятой ранее рукоятки нужно быть готовым к тому, что плотность посадки несколько ухудшается. Крепление реализовано таким образом, что на штоке имеются зубцы для фиксации, однако после скручивания ручки материал самой рукоятки повреждается.

По этой причине при обратной установке старой ручки (например, после перетяжки кожей или реставрации) дополнительно используется специальный клей или жидкие фиксаторы.

Итак, перед установкой чехла следует отдельно отметить положение стяжки. На первый взгляд может казаться, что стяжка стоит в неправильном положении. Не следует перекручивать стяжку, вытягивать или пытаться поставить в правильное положение. После того, как чехол будет вывернут наизнанку, чтобы зафиксировать стяжку на рычаге КПП, стяжка окажется в нужном положении. Чтобы снять старый чехол, нужно проводить все работы в теплом гараже или помещении, так как при отрицательных или околонулевых температурах пластик в салоне может лопнуть, так как становится хрупким. Для снятия чехла нужно нажать на один из углов спереди, затем при помощи пластиковой лопатки, линейки или просто пальцем нажать на фиксатор, отцепляя его. После того, как фиксатор будет отщелкнут, приподнимается второй угол, отщелкивается второй фиксатор. Теперь основание чехла можно потянуть вперед и приподнять вверх. Далее чехол нужно провернуть вокруг оси ручки коробки, чтобы обнаружить замок пластмассовой стяжки. Замок перекусывается при помощи кусачек, а старый чехол снимается с ручки. Далее стамеской изнутри нужно разогнуть скобы (еще можно использовать плоскую отвертку), после чего скобы снаружи вытягиваются. В передней части основания из пластмассы фиксаторы находятся на немного большем расстоянии друг от друга, чем в задней

У чехла также прорези будут спереди немного шире, а сзади оказываются более узкими. Определившись с передней и задней частью, передний край чехла нужно приложить к основанию, после чего, положив на подпорку или на стол, чехол прикрепляется к основанию степлером

Обратите внимание, в случае использования дешевого степлера и скоб низкого качества, скобы могут загибаться. Чтобы этого не произошло, нужно стараться поставить скобу в уже имеющиеся отверстия

Закрепив скобами чехол спереди, сзади, слева и справа, а также в углах, нужно проверить, не пробили ли скобы пластик насквозь

Если это так, торчащие концы скоб потребуется подогнуть вовнутрь. Далее чехол нужно вывернуть наизнанку, при этом следить за тем, чтобы стяжка тоже вывернулась, а также не перекручивалась. Чтобы стяжка оставалась на месте, нужно придерживать ее пальцами, одновременно выворачивая сам чехол рычага коробки передач.

Шаг 3: Снятие ручки переключения КПП и расположения блокировки передач

Для того чтобы снять ручку переключения КПП Приора 1 седан, нужно выполнить следующие действия:

Шаг 1: Отсоедините аккумулятор от автомобиля для предотвращения случайной активации системы подушек безопасности при демонтаже элементов салона.

Шаг 2: Отсоедините переключатель сигналов поворота и звукового сигнала от панели приборов.

Шаг 3: Отверните винты, крепящие облицовку ручки переключения КПП, и снимите её с автомобиля.

Шаг 4: Аккуратно вытащите резиновый манжет насадки рукоятки и снимите его с ручки.

Шаг 5: Расстегните защелку, крепящую кожух ручки переключения КПП. Снимите кожух и отложите его в сторону.

Шаг 6: Снятие расположения блокировки передач осуществляется с помощью отвертки. Вставьте отвертку в щель у основания ручки и нажмите на специальный рычаг, чтобы снять расположение.

Теперь ручка переключения КПП и расположение блокировки передач сняты с автомобиля. Установка новой ручки или замена блокировки передач производятся в обратном порядке.

Процесс снятия

Итак, для выполнения этой операции нам потребуется набор отверток, гараж или другое помещение, а также немного времени. Форд фокус 2 1.6 tdci температура двигателя валерий. Сцепление форд фокус 2 (ford focus ii) спец цены. Выбираем силовой агрегат (двигатель) и КПП Форд Фокус III – Ford Focus 3 Ford Focus 2 задняя ступица снять замена ремонт Форд Фокус 2 Как правило, если делать все согласно рекомендациям, то снять ручку передней двери на втором Фокусе можно за полчаса.

Вы подготовились и готовы приступать к работе. Для снятия ручки передней двери на втором поколении Форд Фокус нужно выполнить действия в следующем последовательности:

• работа должна начинаться с внешней части;
• открываем нужную нам сторону и убираем заглушку, которая находится на боковой части (сделать это можно просто поддев ее отверткой или ножом);
• берем торцевую отвертку и вставляем ее в отверстие, которые открылось после снятия заглушки;
• откручиваем борт крепления передней части;
• снимаем переднюю часть, после чего – саму ручку;
• чтобы добраться до внутренностей передней части и самой ручки, необходимо открыть по одному саморезу, которые располагаются на корпусе.

Все, на этом процесс снятия ручки водительской или пассажирской двери окончен.

В некоторых ситуациях восстановить работу передней ручки помогает простая разборка, смазка и обратная сборка. Если же она поломалась, то придется выполнить замену.

Как снять рычаг переключения передач на Ваз 2110

Для снятия рычага понадобятся только набор рожковых ключей, а также крестовая и шлицевая отвертки. Снимите защитный чехол и поднимите его вверх, чтобы закрепить на ручке рычага. Если получится, открутите ручку рычага и полностью снимите чехол. Ключом на «13» открутите гайку болта крепления рычага к кулисе (она уходит внутрь тоннеля). После чего ключом на «10» открутите гайки крепления пластиковой направляющей пластины (она прикручена к стенке тоннеля). Извлеките направляющую пластину, затем вставьте встык между верхней и нижней частями туннеля справа от рычага крестовую отвертку и выкрутите винт, который крепит пластмассовую направляющую к рычагу. Затем прижмите рычаг в положении нейтральной передачи до упора вправо и вытащите болт и направляющую. Снимите стопорное кольцо с чаши шаровой опоры и вытащите рычаг. Не тяните его при установленном кольце, это может привести к разрушению чаши.

КПП ВАЗ 2107: что это такое

Что такое КПП в конструкции автомобиля? Аббревиатура «КПП» расшифровывается как «коробка переключения передач». Так называется агрегат, который призван изменять частоту крутящего момента.

Назначение КПП — выполнять функцию преобразования величины крутящего момента, которая идёт от мотора, с передачей этой энергии трансмиссии. Только так возможно переключение скоростей по нарастающей.

КПП на ВАЗ 2107 появилась в 1982 году вместе с новой моделью в линейке АвтоВАЗа — «семёркой». Конструктивно и практически эта коробка и по сей день считается самым продвинутым агрегатом среди классических механических КПП.

Впервые пятиступки стали устанавливать именно на ВАЗ 2107

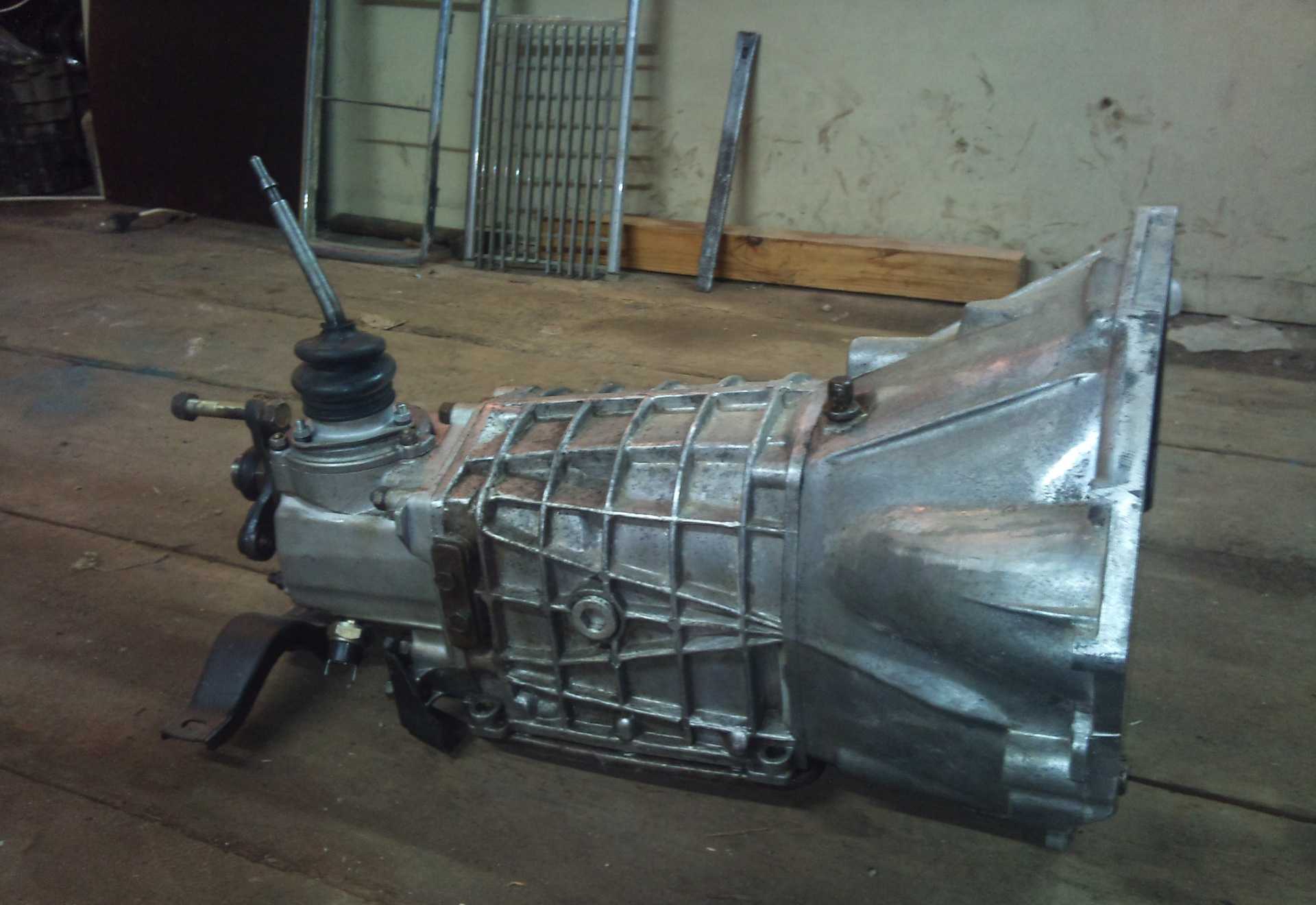

Устройство коробки передач

На ВАЗ 2107 устанавливается пятиступенчатая коробка передач, то есть изменения частоты крутящего момента возможны в пяти позициях. При этом пять передач позволяют с разной скоростью ехать вперёд, а шестая считается задней и включается в тот момент, когда водителю необходимо сдать назад.

Схема переключения этих передач ничем не отличается от классической четырёхступенчатой, которая устанавливалась на более ранние модели ВАЗ. Водителю достаточно выжать педаль сцепления и передвинуть рычаг переключения скоростей в нужную позицию.

Внешне устройство коробки не позволяет понять внутренней конструкции элементов

Надо заметить, что конструктивно коробка на «семёрке» является довольно-таки сложным прибором, поэтому диагностику и ремонт этого устройства обычно доверяют только профессионалам. Однако основные параметры «семёрочная» коробка переняла у «пятёрочной», так как конструкторы АвтоВАЗа брали за основу новой коробки КПП с ВАЗ 2105.

Таблица: соотношения передаточного числа на ВАЗ 2105 и ВАЗ 2107

Модель	ВАЗ 2105	ВАЗ 2107
Главная пара	4.3	4.1 / 3.9
1-я передача	3.667	3.667
2-я	2.100	2.100
3-я	1.361	1.361
4-я	1.000	1.000
5-я	0.801	0.820
Задняя	3.530	3.530

Говоря об общей конструкции КПП на ВАЗ 2107, следует иметь ввиду, что внешне она имеет форму закрытого корпуса. При этом полностью закрыты только три её стороны (для этого используются специальные прочные крышки), а четвёртая сторона короба «перерастает» в ручку переключения передач. Все крышки плотно прилегают к коробке, места их соединений загерметизированы.

В составе КПП насчитывается до 40 элементов

Основные же элементы переключения скоростей «прячутся» в корпусе КПП:

• первичный вал (на нём установлены четыре приводные шестерни и синхронизаторы);
• вторичный вал (на его поверхности крепятся сразу десять шестерёнок);
• промежуточный вал.

Рассмотрим каждый элемент в отдельности, чтобы понимать хотя бы общий принцип конструкции и работы коробки передач.

Первичный вал

Уже по названию можно понять, что первичный вал — это основополагающий элемент коробки. Конструктивно вал является одним целым с четырьмя зубчатыми шестерёнками и вместе с ними вращается на подшипнике. Сам же вращающийся подшипник зафиксирован в нижней части коробки и для надёжности соединения уплотнён сальником.

Все шестерни, размещённые на валу, имеют разные габариты для удобства соединения

Вторичный вал

Можно сказать, что вторичный вал является как бы логическим продолжением первичного в пространстве корпуса. На нём стоят шестерни 1-ой, 2-ой и 3-ей передач (то есть все нечётные). Все десять шестерёнок на этом валу имеют различные габариты, поэтому и обеспечивают преобразование величины крутящего момента.

Вторичный вал так же, как и первичный, вращается на подшипниках.

Вторичный вал можно назвать основным элементом КПП из-за повышенных нагрузок, которые приходятся на его шестерни

Промежуточный вал

Основная задача этого элемента — служить своеобразной «прослойкой» между первичным и вторичным валами. На нём также имеются шестерни, являющиеся с валом единым целым, через которые и передаётся передача крутящего момента от одного вала к другому.

Главная задача этого элемента — стыковать между собой работу первичного и вторичного валов

Набор вилок

Простота переключения передач во время движения предоставляется набором вилок. Их приводит в движение рычаг переключения. Вилки нажимают на ту или иную шестерню определённого вала, заставляя механизм работать.

Через вилку происходит переключение скоростей автомобиля

Причины возникновения дребезга ручки КПП Калина

Рычаг КПП Калина представляет собой составляющий элемент трансмиссии. Рукоятка отличается функциональностью, удобно ложится в руку. Благодаря рычагу осуществляется оперативная смена скоростных режимов. Следует отметить надежную фиксацию рычага, что повышает четкость переключения передач.

Почему дребезжит рычаг КПП на Калине? С данной проблемой может столкнуться как автовладелец машины с большим пробегом, так хозяин вновь купленной Лады. В первую очередь, дребезжание рычага КПП связано с тем, что ослабли крепления. В ряде случаев проблема может крыться во втулке, болте рычага, крышке КПП. Точно определить причину люфта рукоятки, почему стал болтаться рычаг на коробке, могут мастера специализированного центра. Они примут соответствующие меры по устранению неполадки (может понадобиться замена комплектующих деталей). На Калину следует приобретать оригинальные запчасти.

Шаг 4: Отсоединение соединительных пластмассовых элементов

Прежде чем приступить к отсоединению соединительных пластмассовых элементов ручки КПП, убедитесь, что автомобиль выключен и стоит на ровной поверхности.

1. Отсоедините пластмассовую крышку, которая закрывает механизм ручки КПП.

2. Отсоедините соединительные пластмассовые элементы, которые соединяют ручку с механизмом КПП. Обычно они фиксируются с помощью клипс или заклепок.

3

Осторожно выньте ручку КПП из механизма, при необходимости снимая дополнительные крепления

4. Проверьте, нет ли повреждений или износа на пластмассовых элементах. В случае необходимости, замените их новыми.

Теперь вы готовы перейти к следующему шагу и снять ручку КПП Приора 1 седан!

Ваз 2109 — снятие и замена рычага переключения передач

В большинстве случаев основная причина снятия рычага переключения передач на автомобиле ваз 2109 — это его механические повреждения, в результате которых невозможно отрегулировать качество включения выключения скоростей, либо рычаг пришел в полную негодность и требуется его замена. Если основание и сам рычаг в исправном состояние, то менять их нет необходимости, достаточно лишь произвести замену разбитых втулок или пластмассовой опоры. Так же возможно может потребоваться замена тяги переключения передач, расположенной под автомобилем.

Чтобы снять рукоятку переключения передач проделаем следующее:

• Теперь можно снимать рычаг, предварительно отвернув гайку и вынув болт с оси. После чего отворачиваем пять болтов крепления основания к кузову автомобиля.
• Отвернув болты, аккуратно переворачиваем его и снимаем, сняв резиновый чехол с основания.

Собственно теперь, когда рычаг снят, можно приступить к замене вышедших из строя элементов.

• В первую очередь разбираем и извлекаем ось. Для этого снимаем с двух сторон две пластмассовые втулки фиксаторы. Ось подлежит обязательной замене если она болтается в своем гнезде, то есть во втулке, которая установлена в сам рычаг. Замените вышедшие из строя элементы, предварительно перед сборкой смажьте их консистентной смазкой.
• Далее снимаем пластмассовую опору рычага. Чтобы его снять просто потяните его на себя. Смажьте новый смазкой и установите обратно.
• Если требуется замените кожаный чехол.

Далее если требуется замените тягу переключения передач, для этого лезем под автомобиль и отворачиваем гайку болта крепления хомута. После чего в салоне автомобиля отсоединяем ее от рычага переключения. Тягу вытащите в салон. На этом ремонтные работы по снятию и замене рычага переключения передач ваз 2109 завершены. Сборку выполните в обратной последовательности.

Как можно устранить дребезг?

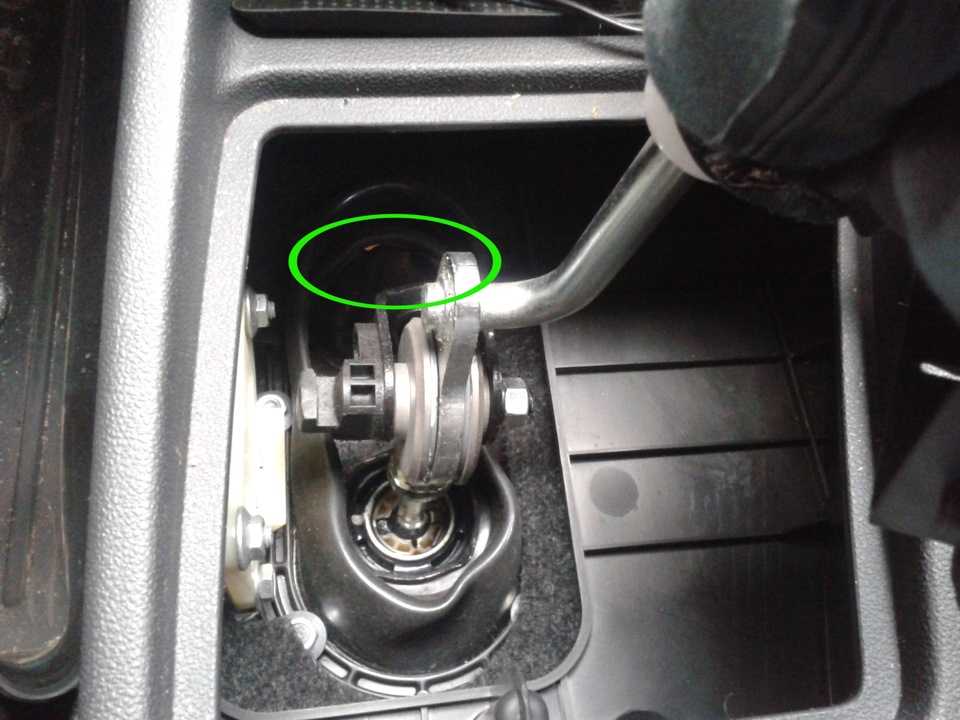

В том месте, где соединяются рычаг КПП и тяга управления коробкой, есть небольшой зазор (люфт). Это и служит причиной дребезжания. На заводе-производителе его укрепили специальными демпферными втулками с целью погасить вибрацию. Это так и происходит. Но со временем втулки изнашиваются, смазывающие их вещества сохнут, поэтому начинается шум в Калине.

Есть несколько вариантов, чтобы устранить этот недостаток. Здесь приведен один из самых распространенных способов. Устранить дребезг рычага КПП можно самостоятельно, не затратив на это много времени. Из инструментов потребуются гаечный ключ (13 мм), пассатижи и точило. Ремонт выполняется в соответствии со следующими пунктами:

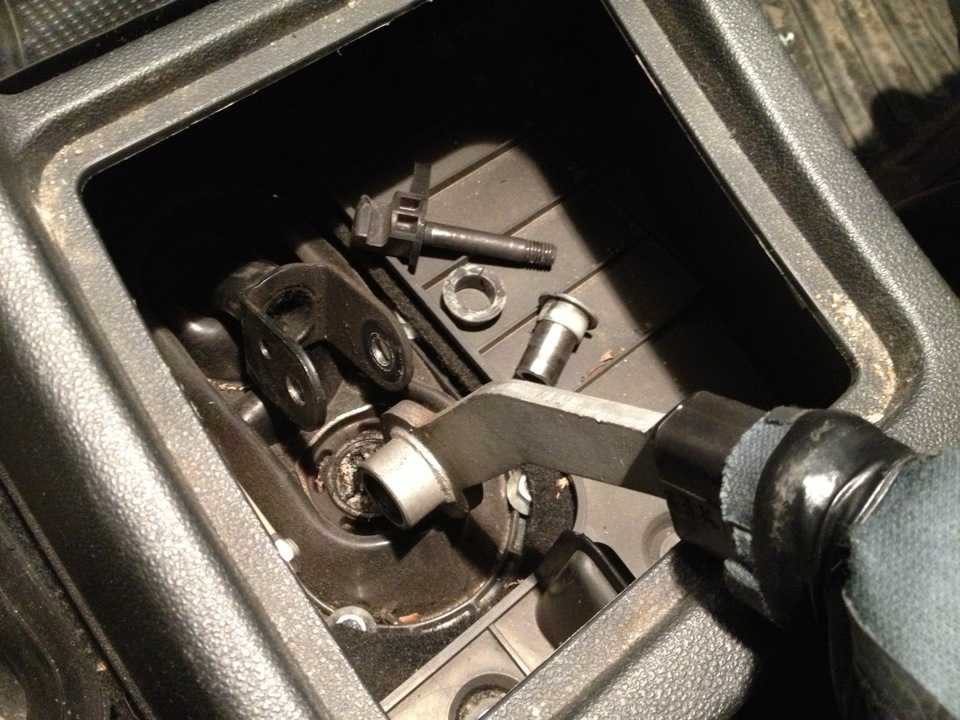

1. Снять чехол с рычага КПП и поднять его. Открутить крепящую гайку, которая затянута очень сильно (она защищена от самоотворачивания). Снятие производить аккуратно.
2. Болт вынуть. Извлечь втулку и шайбы.
3. После этого становится виден технологический зазор, который и является причиной вибрации. Это и есть то соединение в Калине, из-за которого возникает дребезг.
4. Необходимо сделать так, чтобы зазор стал минимален. Для этого необходимо металлическую втулку аккуратно немного подточить, примерно на 1 мм. Именно она не дает возможности шайбам плотнее прижаться. Не переусердствуйте, иначе рычаг переключения станет очень тугим.
5. Собрать всю конструкцию в обратном порядке. Завести автомобиль, проехаться, переключая КПП на разные передачи, тем самым проверить, насколько правильно произведен ремонт.

Шаг 1: Отключение аккумулятора и снятие обшивки салона

Перед началом работы рекомендуется отключить аккумулятор автомобиля, чтобы предотвратить возможность получения токового удара. Для этого необходимо разорвать соединение отрицательной клеммы аккумулятора с батареей.

Далее, чтобы получить доступ к ручке КПП, следует снять обшивку салона

Возьмите отвертку или пластиковую лопатку и осторожно отжимайте все крепления обшивки. Необходимо отсоединить и снять панель приборов, обшивку центральной консоли и панель под лобовым стеклом

При снятии обшивки салона обращайте особое внимание на места крепления и защелки. Необходимо аккуратно и плавно нажимать и отжимать элементы обшивки, чтобы избежать их повреждения

Отключение аккумулятора	Снятие обшивки салона

Замена кулисы

В случае, когда регулировка кулисы не исправила ситуацию, тогда потребуется произвести ее замену. Для этого потребуется приготовить инструмент:

1. Сама деталь (новая кулиса);
2. Плоская отвертка;
3. Гаечные ключи разных размеров;
4. Смазка.

В процессе ремонта нужно:

1. Сидя в салоне снять декоративные элементы (чехол, селектор КПП и прочее). Для работы можно воспользоваться отверткой. Селектор можно снять, просто потянув его вверх.

2. Далее, нужно снять пластмассовые накладки и прочую облицовку, которая может мешать работе.

3. Ключом на 10 следует открутить все гайки и болты, которые крепят кронштейн блокировки задней скорости.

4. Сняли.

5. Затем поменяв ключ на 13, следует открутить болты, которые держат ось рычага коробки передач. Для данной работы удобнее использовать трещотку.

6. Теперь можно снять полностью всю ось. Рекомендуется из селектора изъять все втулки, которые могут быть потеряны в процессе работы.

7. Теперь следует открутить и снять реактивную тягу с автомобиля, которая крепится к подушке кулисы. Рекомендуется использовать 2 вида ключей.

8. Если бы вначале работы не снималась центральная консоль, то снять полностью кулису не было возможности.
9. Необходимо для снятия кулисы, выкрутить 4 винта, которые прикручивают селектор к кузову.

10. Далее, под машиной следует снять подушки кулисы и демонтировать крепление кулисы.

11. Теперь можно снимать всю кулису вместе с переключателем передач. Следует внимательно посмотреть на все устройство, поскольку может быть изношена не только кулиса, но и другие детали. А может быть кулиса и не износилась, а только порвалась подушка. Тогда потребуется просто сменить подушку и установить все назад.

12. Как правило, когда доходит до снятия данной системы, то кулису приходится менять. Перед заменой нужно смазать ее смазкой. Для этого смазкой следует покрыть все детали, которые имеют физический контакт друг с другом. Смазка позволит избавиться от посторонних звуков и скрипов.
13. Можно поставить кулису назад в обратной последовательности.

После замены следует произвести регулировку. Как показывает практика, подобная работа не отнимает много времени, примерно 1 час работы. Поэтому не стоит сразу ехать в сервис. Лучше проделать ремонт самостоятельно и гордится успешной работой.

Снятие рукоятки рычага КПП:

1. Для удобства выполнения этой процедуры вам необходимо сначала выполнить инструкцию по снятию рычага переключения передач, описанную выше.

Когда рычаг снят, зажмите его в тисках.

Обматываем шейку под рукояткой лентой и устанавливаем на ленту рожковый ключ на «32».

Слегка ударяем по нему молотком снизу, для того, чтобы выбить рукоятку с держателем от рычага.

Когда рукоятка чуть выйдет, снимите ленту и достаньте рукоятку, предварительно надавив фиксаторы на держателе тонкой отверткой. Совет: Будьте аккуратны, так как под рукояткой находится пружина, не потеряйте её.

Установку проведите в обратном порядке.
