Как снять панель приборов на газ 3110?

Снятие панели приборов

1. Отсоединить провод от отрицательной клеммы аккумуляторной батареи.

2. Отвернуть три винта крепления и снять обивку передней стойки с обеих сторон.

3. Подцепить отверткой и вытянуть вверх и на себя надставку 1 панели приборов с обеих сторон.

4. Сдвинуть вправо декоративную накладку с надписью «Волга», расположенную на крышке блоков предохранителей.

Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее.

Если крышка снимается туго, можно подцепить ее отверткой.

5. Отвернуть по два винта крепления обоих блоков предохранителей.

Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели.

Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.

6. Снять приемник. Если приемник не установлен, вынуть заглушку.

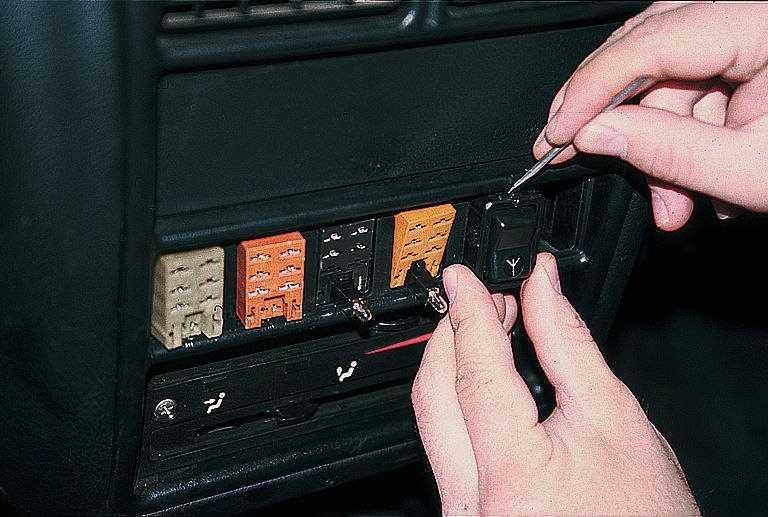

7. Подцепить отверткой и вытянуть на себя выключатели.

Вытащить выключатели так, чтобы штекерные колодки вышли полностью.

Промаркировать штекерные колодки, отсоединить и протолкнуть назад в отверстие панели приборов.

Через отверстие под радиоприемник повернуть штекерные колодки на 90° и вытянуть за панель приборов.

8. Снять чехол с рычага переключения передач. Для удобства можно снять рычаг переключения передач.

9. Отвернуть два нижних шурупа крепления панели передней пепельницы.

Открыть пепельницу и открутить два верхних шурупа крепления панели передней пепельницы

10. Вытянуть панель передней пепельницы на себя.

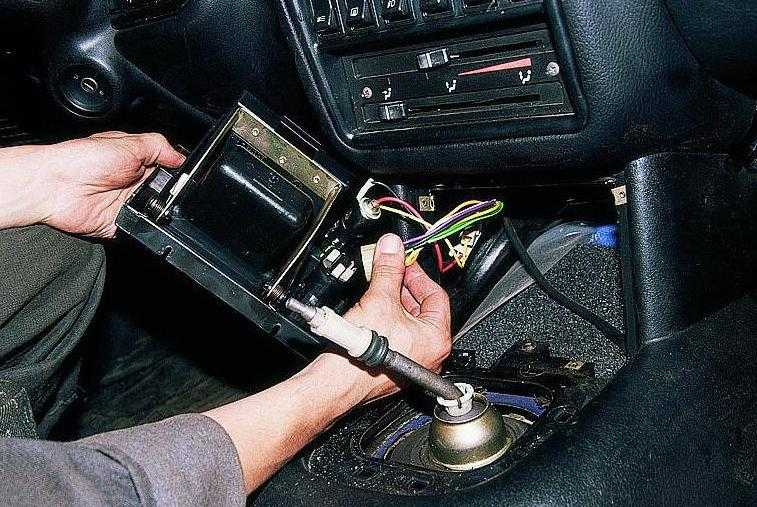

Отсоединить штекерные колодки выключателя аварийной сигнализации 1, прикуривателя 2 и лампочки 3 подсветки прикуривателя.

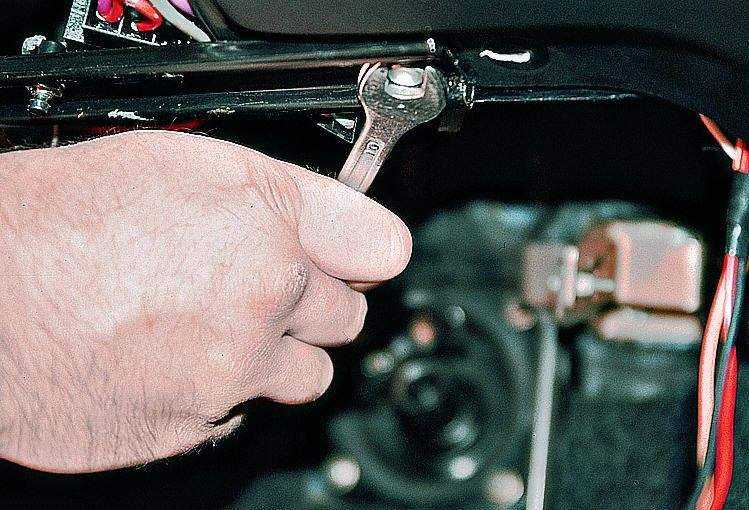

11. Ослабить три винта крепления и снять нижнюю полку, вытянув ее на себя.

12. Отвернуть два винта и вытащить вещевой ящик на себя.

13. Отсоединить две штекерные колодки с проводами от контактов плафона освещения вещевого ящика.

14. Вставить маленькую отвертку в отверстие ручки рычага управления заслонками отопителя и, отжав защелку, снять ручку с рычага.

Таким же образом снять ручку рычага управления краном отопителя.

Отвернуть два винта 1 и снять облицовку 2 привода вентиляции отопления.

Протолкнуть привод внутрь панели приборов.

15. Снять верхний и нижний кожуха рулевой колонки, усилитель панели приборов.

Отвернуть болты крепления рулевой колонки, опустить ее на переднее сиденье и снять подрулевые переключатели.

16. Выкрутить четыре самонарезных винта крепления и снять облицовку комбинации приборов, вынув ее на себя.

17. Промаркировать и отсоединить штекерные колодки центрального переключателя 1 света и корректора 2 света фар.

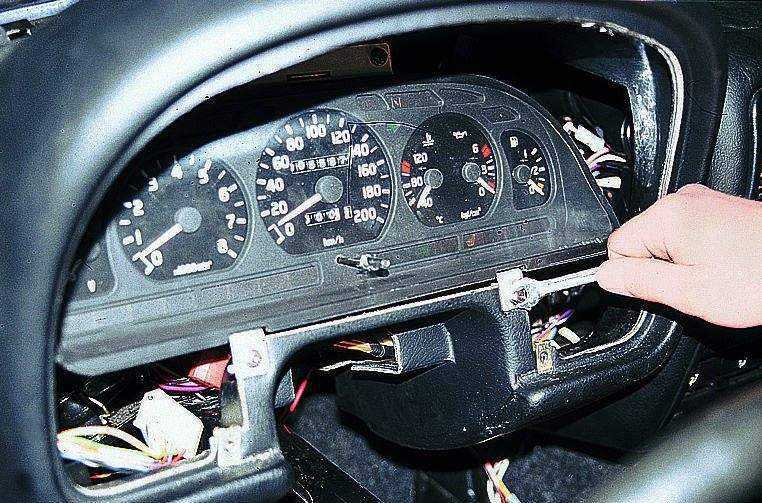

18. Отвернуть четыре самонарезных винта крепления комбинации приборов.

19. Повернуть комбинацию приборов на 90° и вынуть из панели приборов.

Промаркировать и отсоединить штекерные колодки от комбинации приборов.

20. Ослабить тягу замка капота в моторном отсеке, отсоединив два держателя.

Протолкнуть немного тягу в салон.

21. Отсоединить возвратную пружину 1, отвернуть два болта крепления ручки 2 замка капота и один болт крепления держателя оболочки тяги.

Вытянуть ручку на себя из панели приборов и, поворачивая ее, отсоединить от тяги.

22. Отвернуть снизу через отверстие для пепельницы две гайки крепления панели приборов от консоли.

23. Отвернуть три винта (с левой стороны — четыре) крепления и снять боковые обивки передка с обеих сторон.

24. Отвернуть снизу по одному самонарезному болту крепления панели приборов к кронштейнам на кузове с обеих сторон.

25. Отвернуть по два самонарезных болта верхнего крепления панели с обеих сторон

Подключение новой панели

Новую приборную панель легко установить на старую модель ГАЗ-3110.

Для этого нужно подключить все контакты к соответствующим разъемам, а также приобрести провода и термоусадочные трубки. Далее будет описана схема подключения, но сначала мы немного познакомимся с обозначениями и. Каждый разъем имеет форму удлиненного 13-контактного пятиугольника.

Так что все просто: под вторым все спаренные контакты — 4, 6, 8 — до 12, а под 3 — все развязанные до 13. Теперь описание самой схемы. Цифра: номер контакта, к которому подключен соответствующий провод. Распиновка приборной панели обычно идет в комплекте с руководством пользователя.

При работе с приборной панелью ГАЗ 3110 мы впервые встретились с несколькими производителями по модели. При внешнем сходстве и одинаковом расположении устройств спереди и тех же разъемов сзади, внутри устройств есть разные устройства, разные устройства, разные по форме шкалы инструментов. Спустя время с подобным подходом мы столкнулись в приборных панелях ВАЗ 2110-15, Лада Калина, Приора, о которых мы поговорим позже. И поэтому, часто обращаясь к нам, люди затрудняются ответить, приборная панель какого производителя установлена ​​в автомобиле.

Для автомобилей ГАЗ 3110 приборные панели производились двумя заводами:

1. «РИЖСКИЙ ЗАВОД АВТОМОБИЛЯ ДЛЯ АВТОМОБИЛЯ».Маркировка на задней стенке панели приборов — AED или RAR (стоит отметить, что на панели приборов Москвич 2141 нанесена маркировка AED и RAR, при этом панели совершенно разные). Основана в 1946 году в Риге (Латвия). Специализация — производство комплектующих для автомобилей, тракторов, комбайнов, мотоциклов. В 1959-67 годах он был перестроен, был открыт филиал в Екабпилсе. В пятилетних планах 9–11 были предприняты шаги по механизации, транспортировке, автоматизации и роботизации (в 1980-е годы) трудоемких процессов. К сожалению, судьба завода нам пока не известна.
2. «.Маркировка на задней стенке панели приборов — AP. Завод был основан 1 мая 1932 года в городе Владимире для поставки инструмента для построенных в то время автомобильных заводов. Так что это было первое и единственное предприятие на территории СССР по разработке и производству автомобильного инструмента. По информации на конец 2014 года, этот завод был на грани закрытия, но сайт компании продолжает работать и регулярно публикует различные новости.

Как отличить эти информационные панели, не разбирая их? Достаточно взглянуть на стрелки на спидометре и тахометре. На приборной панели Риги стрелки расположены на ограничителях ровно на нуле. На приборной панели Владимира стрелки расположены на ограничителях в районе 10 км / ч и 500 об / мин-1 соответственно. Также на Владимирской панели ограничители хода стрелок оснащены приборами температуры охлаждающей жидкости, давления масла и уровня топлива.

Что касается шкал инструментов, то они различаются по форме, которая видна невооруженным глазом:

Формы лестниц пилотных фонарей, которые мы производим, также различаются по форме:

Надеемся, что после прочтения этой статьи вам будет намного проще определить производителя вашей приборной панели, прежде чем заказывать желаемый макет. Спасибо за чтение, пока!

Газель — очень популярный грузовик в России. На базе ГАЗ-3302 выпускается много автомобилей и другого назначения. Это и общественный транспорт, и пассажирские маршрутки. Что общего у всех этих моделей? Их объединяет не только общая рамная конструкция, но и единая приборная панель. «Газели» нескольких лет выпуска оснащались разными панелями приборов. Что ж, давайте посмотрим, что именно и каковы характеристики каждой панели инструментов.

Снятие панели приборов Волги ГАЗ-3110

Главная – Кузов – Снятие панели приборов

1. Отсоединить провод от отрицательной клеммы аккумуляторной батареи.

2. Отвернуть три винта крепления и снять обивку передней стойки с обеих сторон.

3. Подцепить отверткой и вытянуть вверх и на себя надставку 1 панели приборов с обеих сторон.

4. Сдвинуть вправо декоративную накладку с надписью «Волга», расположенную на крышке блоков предохранителей. Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее. Если крышка снимается туго, можно подцепить ее отверткой.

5. Отвернуть по два винта крепления обоих блоков предохранителей. Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели. Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.

6. Снять приемник. Если приемник не установлен, вынуть заглушку.

7. Подцепить отверткой и вытянуть на себя выключатели. Вытащить выключатели так, чтобы штекерные колодки вышли полностью. Промаркировать штекерные колодки, отсоединить и протолкнуть назад в отверстие панели приборов. Через отверстие под радиоприемник повернуть штекерные колодки на 90° и вытянуть за панель приборов.

8. Снять чехол с рычага переключения передач. Для удобства можно снять рычаг переключения передач.

9. Отвернуть два нижних шурупа крепления панели передней пепельницы. Открыть пепельницу и открутить два верхних шурупа крепления панели передней пепельницы.

10. Вытянуть панель передней пепельницы на себя. Отсоединить штекерные колодки выключателя аварийной сигнализации 1, прикуривателя 2 и лампочки 3 подсветки прикуривателя.

11. Ослабить три винта крепления и снять нижнюю полку, вытянув ее на себя.

12. Отвернуть два винта и вытащить вещевой ящик на себя.

13. Отсоединить две штекерные колодки c проводами от контактов плафона освещения вещевого ящика.

14. Вставить маленькую отвертку в отверстие ручки рычага управления заслонками отопителя и, отжав защелку, снять ручку с рычага. Таким же образом снять ручку рычага управления краном отопителя. Отвернуть два винта 1 и снять облицовку 2 привода вентиляции отопления. Протолкнуть привод внутрь панели приборов.

15. Снять верхний и нижний кожуха рулевой колонки, усилитель панели приборов. Отвернуть болты крепления рулевой колонки, опустить ее на переднее сиденье и снять подрулевые переключатели.

16. Выкрутить четыре самонарезных винта крепления и снять облицовку комбинации приборов, вынув ее на себя.

17. Промаркировать и отсоединить штекерные колодки центрального переключателя 1 света и корректора 2 света фар.

18. Отвернуть четыре самонарезных винта крепления комбинации приборов.

19. Повернуть комбинацию приборов на 90° и вынуть из панели приборов. Промаркировать и отсоединить штекерные колодки от комбинации приборов.

20. Ослабить тягу замка капота в моторном отсеке, отсоединив два держателя. Протолкнуть немного тягу в салон.

21. Отсоединить возвратную пружину 1, отвернуть два болта крепления ручки 2 замка капота и один болт крепления держателя оболочки тяги. Вытянуть ручку на себя из панели приборов и, поворачивая ее, отсоединить от тяги.

22. Отвернуть снизу через отверстие для пепельницы две гайки крепления панели приборов от консоли.

23. Отвернуть три винта (с левой стороны – четыре) крепления и снять боковые обивки передка с обеих сторон.

24. Отвернуть снизу по одному самонарезномуболту крепления панели приборов к кронштейнам на кузове с обеих сторон.

25. Отвернуть по два самонарезныхболта верхнего крепления панели с обеих сторон.

26. Сдвинуть панель на себя такимобразом, чтобы между панелью и щитом передка образовался достаточный зазор для демонтажа жгутов проводов.

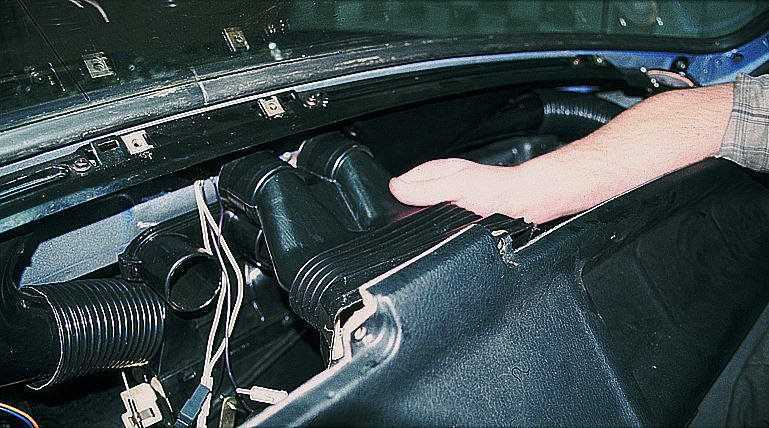

27. Отсоединить гофрированные шланги патрубковбоковых воздухопроводов от патрубков 1 обдува ветрового стекла. Еслишланги не удается снять с патрубков, то ослабить самонарезные болтыкрепления патрубков 1 обдува ветрового стекла.

28. Отвернуть три самонарезных винтанижнего крепления держателя 1 жгута проводов за блоками предохранителейи, отогнув держатель 1, вынуть из него жгут проводов. Если жгут вынутьне удается, то снять держатель полностью, отвернув три верхних винта2 крепления.

29. Отсоединить два металлических держателя 1 жгута от центральной части панели, вывернув самонарезные винты.

30. Снять пластиковые хомуты крепления жгутов к держателю за комбинацией приборов. Если хомуты не удается снять, их необходимо разрезать. Вынуть жгуты проводов из держателя и вывести их за панель приборов.

31. Снять панель приборов, потянув ее на себя. При этом необходимо приложить некоторое усилие, так как панель проходит между уплотнителями проемов дверей с небольшим натягом.

Что располагается на приборной панели

Стандартная приборка 2114 включает в себя следующие элементы:

• указатель температуры ОЖ;
• тахометр;
• указатель левого поворота;
• указатель правого поворота;
• спидометр;
• уровень топлива;
• лампочка топливного резерва;
• лампочка габаритного света;
• лампочка тормозной системы;
• лампочка дальнего света фар;
• кнопка обнуления текущих показаний;
• одометр;
• лампочка аварийной сигнализации;
• лампочка «проверка двигателя»;
• часы;
• лампочка заряда аккумулятора;
• лампочка стояночного тормоза;
• лампочка масла;
• резерв.

Каждый из этих электронных элементов подключается к соответствующему контакту на общем щитке. Какой, и к какому именно — рассмотрим ниже.

Панель приборов ГАЗ 3110 вместо панели Нива 2121, Ваз 2131, Лада 4х4

Очень многие автолюбители устанавливают на свой автомобиль панель приборов нового образца, которая имеет ещё большее количество индикаторов и выглядит интереснее своей предшественницы. Второй вариант улучшения внутреннего пространства автомобиля — это самостоятельный тюнинг старой.

Одними из самых распространённых вариантов изменения дизайна без больших финансовых затрат, можно назвать следующие действия:. Не используйте для этих целей лак для ногтей. Слой лака не ляжет равномерно и будет заметен. Это панель приборов 3110 салону панель приборов 3110 немного больше индивидуальности, тем более что цена рестайлинговой торпеды не так уж велика.

Ну а установку можно выполнить своими руками. При подключении через стандартные имеющиеся разъёмы горят только лампочки низкого уровня тормозной жидкости, уровня масла и стояночного тормоза. При включении света фар жидкокристаллический дисплей гаснет.

Для решения проблемы требуется схема проводки, но есть загвоздка — производитель панель приборов 3110 нумерацию некоторых контактов. Поэтому новая панель подключается следующим образом:. Следует учитывать, что существует два варианта панелей для ГАЗ Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов 3110 приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем.

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную

Приборная панель газ 3110

Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ и других представительниц данного модельного ряда. Панель приборов 3110 работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы.

Именно с ним система и получает всю информацию.

Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются панель приборов 3110 показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с панель приборов 3110 новых деталей, так как выпуск автомобилей давно превращен.

Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине. Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка.

Подсветка панели приборов для автомобиля Газ В целом новая версия панели имеет положительные отзывы, поскольку ею немного удобнее пользоваться, панель приборов 3110 старой. Перед установкой этой модели стоит внимательно изучить инструкцию по ее эксплуатации.

Новая приборная панель может быть с легкостью установлена на ГАЗ старого образца. Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, панель приборов 3110 перед этим проведем небольшое ознакомление с обозначениями и электросхемой Газ Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Отсчет номеров соединений идет так: первый контакт — единственный непарный, вторым будет тот, который находится по диагонали снизу слева, если разъем расположен панель приборов 3110, а если горизонтально — то слева вверху по диагонали.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до Теперь само описание схемы. Цифра — номер панель приборов 3110, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Комбинация приборов на панели газ Комбинация приборов ГАЗ нового образца

Как снять печку ГАЗ 3110

Снятие печки ГАЗ 3110 — процесс длительный и трудоёмкий, а, кроме того, подразумевающий снятие панели, из-за чего многие автолюбители предпочитают с ним не связываться. К счастью, для замены печки необязательно снимать панель полностью — достаточно её немного отодвинуть.

Какие инструменты нужны

Чтобы снять печку ГАЗ 3110, хватит обычного набора инструментов, который наверняка найдётся в гараже каждого автолюбителя. В частности, понадобятся:

• два ключа на «10»;
• ключ на «13»;
• шлицевая отвёртка.

Для снятия печки ГАЗ 3110 достаточно простого набора инструментов

А также могут пригодиться крестовая отвёртка, кусачки, плоскогубцы и молоток. Кроме того, пригодится ветошь и ёмкость объёмом не менее 10 литров.

Как снять печку ГАЗ 3110, не снимая панели

Производить снятие печки с автомобиля ГАЗ 3110 следует в светлом, защищённом от влаги месте, например, в гараже или на даче под навесом. И также стоит отметить, что производить снятие печки с «Волги» в одиночку достаточно проблематично, поэтому лучше пригласить кого-нибудь помочь вам.

Первое, что необходимо сделать, приступая к демонтажу печки, — снять минусовую клемму аккумулятора. Так производится обесточивание всех электронных компонентов автомобиля, а значит, при работе вас не ударит током.

На первом этапе потребует произвести ряд манипуляций под капотом автомобиля.

1. Необходимо слить охлаждающую жидкость. Для этого следует ослабить хомуты на патрубках, ведущих к радиатору. Жидкость сливается в заранее подготовленную ёмкость.
2. Далее нужно снять кран печки. Для этого откручиваются гайки крепления и снимается кран со шпилек.

Необходимо открутить гайки крепления к брызговику и снять краник со шпилек

Следующий этап работ производится со стороны салона.

1. Отодвигается торпеду. Для этого обычно снимают пепельницу и прикуриватель, удаляют облицовку рулевой колонки и откручивают крепление торпеды, которое состоит из двух болтов и шести саморезов.

Откручиваем верхние и нижние крепления, отсоединяем проводку и вынимаем пепельницу

Снимаем распределитель отопителя ГАЗ 3110

После этих манипуляций вновь нужно переместиться к капоту.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Ослабив хомуты, отсоединить шланги от радиатора и снять прокладки с патрубков.
Открутить гайки, которыми корпус печки крепится к кузову и воздухозаборнику

Действовать нужно максимально аккуратно, потому что на этом этапе работ особенно легко повредить радиатор.

Наконец, осторожно опустить правый край корпуса и потянуть печку на себя.

Финальный этап работы — снимаем отопитель

Видео: замена печки своими руками

Благодаря описанным ранее манипуляциям можно заменить печку или вышедшие из строя детали, тем самым обеспечив в машине комфортные условия для водителя и пассажиров на долгое время.

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ; 2 — контрольная лампа системы управления двигателем; 3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов); 4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено; 5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр (счетчик суммарного пробега); 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 11 — резерв; 12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105); — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу; 14 — резерв (для установки дополнительных контрольных ламп); 15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак: 16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя; 19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений); 20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя; 21 — контрольная лампа включения наружного освещения (габаритного света); 22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения; 23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар; 24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24); 26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя; 27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

Это интересно: Технические характеристики малотоннажной грузовой газель валдай: разбираемся детально

Тюнинг экстерьера и интерьера

Внешний тюнинг автомобилей ГАЗ 3110 уже имеет определенные традиции. В продаже имеются несколько вариантов обвеса, которые устанавливаются буквально за полдня. Также популярны среди владельцев 3110 шейвинг крышки багажника и ее наращивание – чтобы закрыть пространство между задними фонарями.

В этом случае номер с подсветкой переносится на задний бампер. Легкосплавные диски большего диаметра – тоже одна из стандартных процедур. Иногда кузов переделывается в купе, но оформить такой автомобиль будет очень сложно.

Вообще, сделать правильный внешний тюнинг ГАЗ 3110 довольно сложно: на седане D-класса спортивный обвес (а тем более, высокий алюминиевый спойлер) будет смотреться нелепо. Наиболее уместным будет приведение внешнего вида в соответствие с иностранными «одноклассниками», к примеру, Volkswagen Passat. Большие колеса, слегка заниженная подвеска, хорошая покраска и чуть более низкие бамперы придадут Волге более респектабельный вид.

Не стоит забывать и о салоне. Улучшить его вид и функциональность можно как самостоятельно, так и с помощью готовых комплектов. Вариантов масса:

• замена руля, сидений и приборной панели;
• перетяжка салона кожей или другим материалом;
• декоративные вставки под хром или дерево и многое другое.

Как провести тюнинг панели

Хотя новая панель значительно отличается визуально от старой, ей все равно не хватает выразительности.Волга-3110 имеет не самое лучшее освещение в салоне, поэтому ориентироваться в темное время суток по слабому свечению ламп не очень удобно. Исправить это может правильная подсветка, вмонтированная внутрь панели.

Тюнинг в таком случае будет заключаться в мелочах — добавлении нескольких светодиодов под стекло приборов или оклеивании внутренней части стекла щитка LED-лентой. Оба варианта довольно простые в реализации, только нужно определиться с подходящим цветом. Хорошую выразительность обеспечивает оранжевая и красная подсветка. Эти два цвета отлично выделяют и стрелки, и показатели, но могут отвлекать от дороги.Чуть менее популярными являются диоды голубого и синего цвета.

Вариант тюнинга приборной панели газ 3110

С таким вариантом освещения комбинация приборов визуально воспринимается куда лучше и не раздражает глаз.

Последний вариант, рекомендуемый для установки, — зеленые LED-ленты. Остальные цвета менее эффектны в плане улучшения освещения, поэтому устанавливаются на собственное усмотрение.

Понадобится проделать следующее:

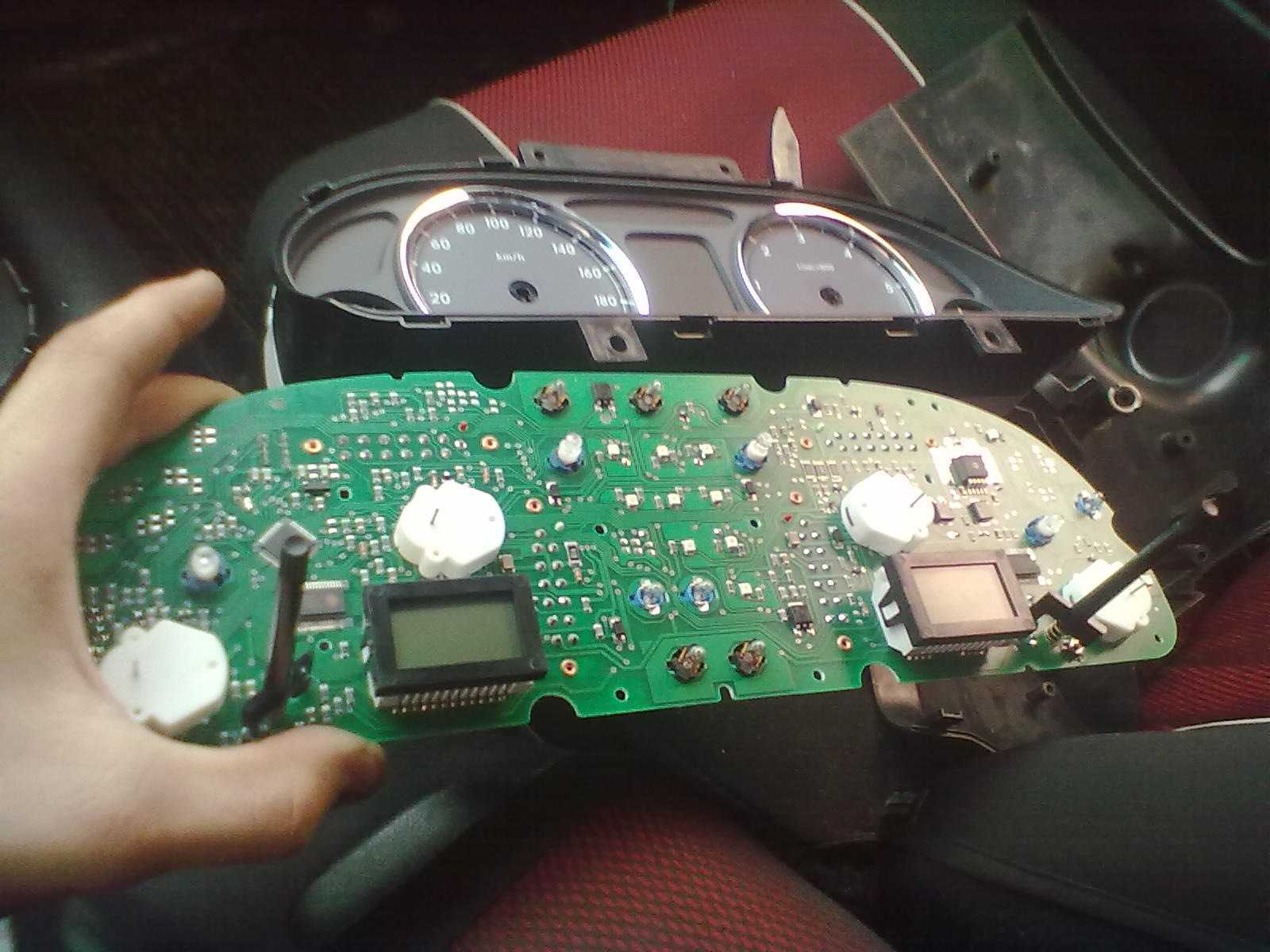

1. Разобрать панель приборов, отклеить оформление.
2. Ножом или лезвием стереть зелень со стекла, только очень аккуратно, чтобы потом не было царапин.
3. Разместить осветительные элементы в нужных местах, приклеить на клей диоды или ленту.
4. Освещение нужно распределять отдельно на стрелки и по ободкам внутренней части панели. Только так получится создать необходимый эффект.
5. После того как клей подсохнет, собрать панель.

Стоимость таких нововведений не превысит 1 тыс. рублей.

В старом ГАЗе-3110 можно заменить набор приборов, если вы хотите обновить или

затюнинговать салон волги 3110

. Но следует учесть, что даже новая панель приборов Волга имеет не самое лучшее оформление, но это можно исправить. Выберите вариант оформления, подходящие диоды и украсьте панель по своему усмотрению с помощью подсветки.

Подключение новой панели

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.

Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и . Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Notice

: Undefined index: free_delivery in/var/www/k1/data/www/сайт/wp-content/plugins/wp-shop-original/classes/class.Wpshop.Delivery.php on line55 При работе с панелью приборов ГАЗ 3110 мы впервые столкнулись с такой вещью как несколько производителей для одной модели. При внешнем сходстве и одинаковом расположении приборов на лицевой части и одинаковых разъемах сзади, внутри приборы имеют разное устройство, разные приборы, разные по форме шкалы приборов. Спустя время подобный подход мы встречали и в панелях приборов ВАЗ 2110-15, Лада Калина, Приора, о которых мы напишем позже. И так, часто обращаясь к нам, люди затрудняются ответить, панель приборов какого производителя установлена в автомобиле.

Для автомобилей ГАЗ 3110 панели приборов выпускали два завода:

1. «РИЖСКИЙ ЗАВОД АВТОЭЛЕКТРОПРИБОРОВ». Отметки на задней стенке панели приборов — АЭП либо RAR (стоит заметить, что в панели приборов Москвич 2141 встречаются маркировка АЭП и RAR, при этом панели абсолютно разные). Основан в 1946 году в г. Рига (Латвия). Специализация — производство комплектующих аппаратов для автомашин, тракторов, комбайнов, мотоциклов. В 1959 — 67 реконструирован, создан филиал в Екабпилсе. В 9 — 11 пятилетках осуществлены мероприятия по механизации, конвейеризации, автоматизации, а также роботизации (в 80-х) трудоемких процессов. К сожалению, на данный момент судьба завода нам не известна.
2. Отметки на задней стенке панели приборов — АП. Завод был основан 1 мая 1932 года во г.Владимире для обеспечения приборами построенных в то время автозаводов. Тогда он был первым и единственным предприятием на территории СССР по конструированию и производству автомобильных приборов. По информации на конец 2014 года этот завод находился на грани закрытия, однако сайт предприятия продолжает функционировать и регулярно выкладывает различные новости.

Как отличить эти панели приборов, не разбирая их? Достаточно взглянуть на стрелки спидометра и тахометра. На рижской панели приборов стрелки лежат на ограничителях ровно на нуле. На владимирской панели приборов стрелки лежат на ограничителях в районе 10 км/ч и 500 обор/мин-1 соответственно. Также на владимирской панели ограничители хода стрелок имеют приборы температуры охлаждающей жидкости, давления масла, уровня топлива.

Что касается шкал приборов, они имеют отличия по форме, которые видны невооруженным взглядом:

Формы шкал контрольных ламп, которые мы также изготавливаем, так же имеют отличия в форме:

Надеемся, что после прочтения этой статьи Вам будет гораздо проще определить производителя вашей панели приборов перед заказом нужного макета

Спасибо за внимание, пока!. «Газель» — весьма популярный в России грузовой автомобиль

На базе ГАЗ-3302 производят и массу машин иного назначения

Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка

На базе ГАЗ-3302 производят и массу машин иного назначения. Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка

«Газель» — весьма популярный в России грузовой автомобиль. На базе ГАЗ-3302 производят и массу машин иного назначения. Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка.

Описание и расположение индикаторов и приборов на панели

Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную

Основные индикаторы

Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.

1. Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
2. Лампа системы управления двигателем.
3. Резерв/индикатор АБС при ее наличии.
4. «Stop». Сигнализирует о неисправности, движение с которой запрещено.
5. Левый указатель поворота.
6. Аварийный уровень падения ТЖ.
7. Одометр (показывает общий пробег машины).
8. Спидометр (демонстрирует скорость движения).
9. Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
10. Правый указатель поворота.
11. Резерв.
12. Индикатор непристегнутых ремней (есть не на всех моделях).
13. Индикатор аварийного падения масла. Также может быть расположен под номером 18.
14. Резерв.
15. Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
16. Резерв топлива, загорается, когда его меньше 8 литров.
17. Индикатор давления масла.
18. Тоже что 13.
19. Подогрев сидений.
20. Температура ОЖ.
21. Лампа габаритного света.
22. Перегрев ОЖ.
23. Индикатор дальнего света.
24. Кнопка обнуления суточного пробега.
25. Определитель суточного пробега.
26. Тахометр. Определяет частоту вращения коленчатого вала.
27. Лампа разряда аккумулятора.

Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».
