Признаки пробитой прокладки гбц

Что такое прокладка ГБЦ

В силовых агрегатах прокладка представляет собой кольцеобразную пластину, которая размещается между головкой и блоком цилиндров. Она служит барьером, препятствующим попаданию моторных жидкостей в камеру сгорания. Вторая важная функция — изоляция каналов систем охлаждения и смазки. Прокладка расположена между горячей и относительно холодной частью мотора. Судите сами: температура ГБЦ достигает значений в 100 °C, а камера сгорания раскаляется до 2500 °C в момент детонации.

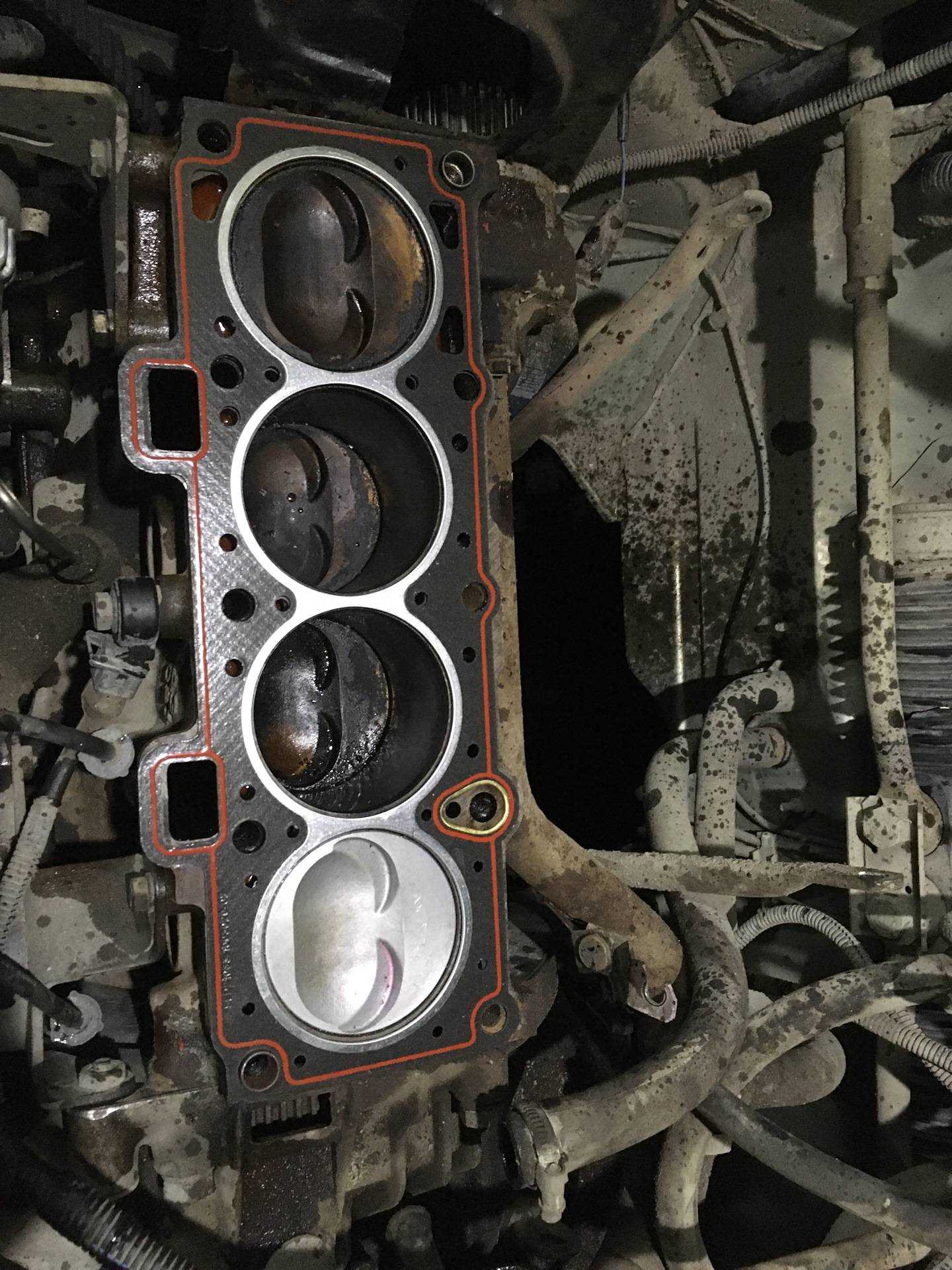

Прокладка головки блока цилиндров

Из‐за разности температур материал со временем деградирует. Вот из чего делают прокладки:

1. Металл. Комбинация из листовой меди и стали. Долговечные и прочные, но чувствительные к деформации. Достаточно неравномерно зажать болты, и останется область без нужной степени уплотнения.
2. Асбест. Он же паронит. Жаростойкий материал. Для надежности окантовку выполняют из металла. Из‐за большого нагрева и вибрации быстро приходит в негодность и разрушается.
3. Композит. Прочная структура из смеси полимеров, металлов, углерода и других компонентов, дополнительно усилена армированной сеткой. Высокая степень эластичности и жаростойкости.

Судя по нашему опыту, рано или поздно любые прокладки проседают, покрываются сетью микротрещин и теряют эксплуатационные свойства. Начинается протечка жидкостей и пропуск выхлопных газов.

Причины повреждения прокладок головки блока цилиндра

К наиболее частым причинам повреждения прокладок ГБЦ относят:

1. В связи с достаточно сильной термической  нагрузкой в том участке, где располагается прокладка ГБЦ, причиной ее повреждения может стать недостаточное сжатие. Причины этого могут быть разными: использование старых болтов, несоблюдение инструкций по монтажу и затяжки болтов, деформированные поверхности деталей. Так же причиной могут стать и слишком большие нагрузки двигателя, которые ведут к одной из причин выхода прокладки из строя — термической перегрузке.

2. Повышенное давление в системе охлаждения так же может стать причиной разрушения прокладки ГБЦ, что приведет к попаданию в прокладку отработавших газов. Есть и иные причины повреждения прокладки ГБЦ: а) отсутствие циркуляции охлаждающей жидкости. Это может быть связано с тем, что просто из системы охлаждения не был полностью удален воздух; б) возможно прерван контур системы охлаждения (водяная помпа, термостат, вентилятор); в) перегрев двигателя (например, неисправен катализатор). Во избежании таких ошибок, перед установкой необходимо обязательно проверить герметизируемые поверхности и плоскостность головки цилиндров.

3. Иногда между функциональной прослойкой и прослойкой-стоппером образуется утечка отработавшего газа. В этом случае на функциональной прослойке в направлении охлаждающего канала образуются почернения. Причины могут быть разными: деформация узлов двигателя, малое  усилие момента затяжки.

4. Еще одной причиной может быть прорыв отработавших газов из-за использования старых болтов или несоблюдения порядка затяжки болтов.  Последствия — сгоревшая перемычка между камерами сгорания и соответственно разрушение самой прокладки. То есть, на этом участке произошел прорыв отработавших газов из-за того, что ГБЦ была зажата недостаточно. Другие возможные причины: а) деформация узлов двигателя; б) термическая перегрузка, возникающая из-за неправильной регулировки двигателя; в) неконтролируемый процесс сгорания; г) затяжка болтов головки цилиндра была произведена не по инструкции; е) неисправность термостата.

5. При монтаже головки цилиндров легкового автомобиля может произойти. Утечка масла, разрушение герметизирующего элемента.

6. Незакрепленность предкамеры.

Это говорит о значительном повреждении прокладки на участке вихревой закраины. Возможно, что при движении вихревая камера упала в камеру сгорания. И как следствие – повреждение не только головки цилиндров, но так же поршня и привода клапана. Бывает и так, что выступ на вихревых камерах по параметрам не соответствует предписаниям производителей.

В этом случае, прежде, чем начать монтаж головки цилиндров, необходимо тщательно проверить наличии выступа и прочность посадки вихревой камеры.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Признаки пробитой прокладки головки блока цилиндров

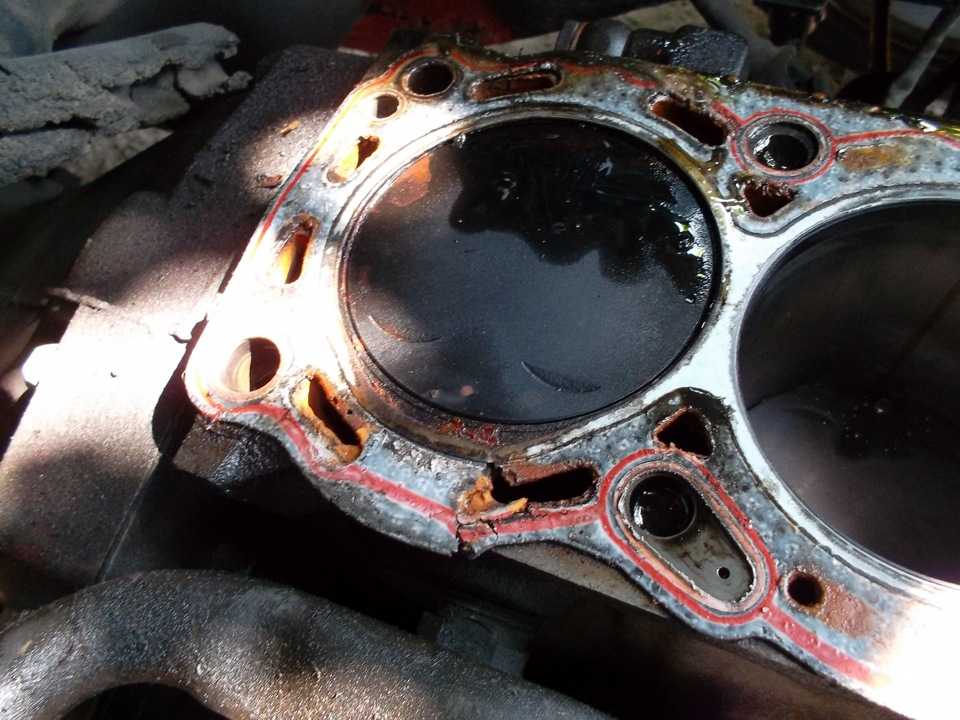

Видно прогар прокладки пробита прокладка головки блока цилиндров

Важность и сложность герметичного сопряжения между ГБЦ и блоком цилиндров состоит в том, что при фиксации головки необходимо изолировать:

1. Каналы водяной рубашки блока и головки.
2. Маслопроводящие каналы.
3. Камеры сгорания каждого из цилиндров друг от друга, от водяной рубашки и системы смазки.

С этим справляется прокладка со сложной конфигураций отверстий. Как правило, она выполняется из армированного паронита с окантовкой-усадкой вокруг каждого из отверстий. Кроме того, прокладка может быть изготовлена из тонкого листового металла в зависимости от модели двигателя.

Белая эмульсия в двигателе из-за прогара ГБЦ

Тем не менее, если диагностировать неисправность уплотнения на ранней стадии, можно запросто избежать дорогостоящего ремонта.

Ранняя стадия

Это особенно характерно для моторов после ремонта, когда головка блока была установлена с нарушением технологии, а именно:

• неправильная, неровная установка прокладки;
• несоблюдение момента затяжки и очерёдности затяжки болтов крепления головки;
• нарушение геометрии головки блока вследствие перегрева, искривление привалочной плоскости:
• некачественная прокладка;
• раковины и микротрещины в привалочных плоскостях головки или блока.

Признаки подтекания масла

При первых же признаках подтекания масла из-под головки, лучше попытаться подтянуть болты крепления, используя динамометрический ключ и схему затяжки болтов. Вполне возможно, что прокладка просто просела и после протяжки герметичность соединения восстановится, подтекание масла прекратится. Если этого не сделать, вполне возможно, что придётся столкнуться с другими признаками пробитой прокладки.

Как провести диагностику

Для точного определения неисправности лучше обратиться на станцию технического обслуживания. Способ выявления поломки зависит от места, где прогорела прокладка под головкой:

Между каналами системы охлаждения и смазки. Прорыв в этом месте характеризуется появлением эмульсии в поддоне картера или расширительном бачке

Специалисты проводят визуальный осмотр при этом обращают внимание на внутренние поверхности расширительного бачка, масляный щуп, крышку горловины радиатора.
В месте контакта с рабочими цилиндрами. Порыв прокладки в этом месте можно определить с помощью компрессометра

В момент сжатия топливовоздушная смесь выходит через образовавшееся отверстие. При этом компрессия в рабочем цилиндре снижается. Это можно определить с помощью измерительного прибора.
В области между каналами системы смазки, охлаждения или рабочими цилиндрами и краем блока цилиндров. Из-за прогоревшей прокладки головки блока цилиндров в месте соприкосновения возникают масляные потеки, вытекает антифриз или наблюдается выход газа. При серьезном пробое возможно изменение звука при работе ДВС.
Между расположенными рядом рабочими цилиндрами. Такой пробой также характеризуется снижением компрессии. В момент сжатия топливовоздушная смесь переходит в соседний цилиндр. В некоторых случаях признаками такой поломки является затрудненный запуск агрегата на холодную.

Специалисты на станции технического обслуживания учитывают одновременно несколько критериев. Это обусловлено тем, что если пробита прокладка ГБЦ, признаки могут быть разными. Так удается выявить даже мелкие порывы прокладки головки блока цилиндров. Это позволяет своевременно устранить неисправности и избежать более дорогостоящего ремонта.

Замер компрессии

Сколько можно ездить на машине с пробитой ГБЦ

Когда у водителя возникают подозрения касательно работы прокладки, лучше заглушить машину, чтобы избежать последующих негативных изменений. Если ездить на машине с пробитой прокладкой, то постепенно из строя выйдут иные функциональные узлы, которые еще продолжают нормальную работу:

• из-за стыковки горячего газа происходит постепенный прорыв раскаленных газов. Так как теплоотвода становится недостаточно, то легкий сплав головки и блока разрушается;

• если масло попадает на рубашку, то теплообмен начинает ухудшаться. Это связано с тем, что на стенках начинают образовываться отложения, которые нелегко вывести из полости;

• когда антифриз начинает попадать в масло, происходит образование эмульсии, а смазывающие свойства постепенно теряются. Давление начинает снижаться, смазка теряет эффективность, подшипники начинают сильно греться и постепенно плавиться;

• из-за стремительного роста температуры крупные головки начинают деформироваться. Иногда деталь не поддается фрезеровке, а значит, не подлежит восстановлению.

Если водитель продолжает активно использовать ТС, то очень скоро головки блоков приходят в негодность. Постепенно придется менять масляный насос, коленчатый вал, в скором времени перестает работать должным образом двигатель.

Что делать при пробитии прокладки ГБЦ

Если повреждена главная прокладка в машине, то лучше воздержаться от дальнейшего использования транспортного средства. При эксплуатации машины возможны сильные и частые перегревы мотора, повышенный износ трущихся деталей, увеличение расхода топлива и нестабильная работа автомобиля. В ситуации, когда поломка была обнаружена в гараже можно приступить к немедленному устранению неисправности. Если прогорела прокладка ГБЦ в пути, то ехать далее не следует.

При подозрении на пробитие прокладки в систему охлаждения рекомендуется как можно скорее слить часть антифриза таким образом, чтобы его уровень оказался ниже неисправной детали. Таким образом удастся избежать утечки жидкости в цилиндры и в масляный поддон.

При недостаточном уровне знаний и опыта, замену прокладки ГБЦ лучше доверить профессионалам. Следует заранее договориться со специалистами о времени, когда можно посетить мастерскую. В автосервис транспортное средство следует доставить на эвакуаторе.

Характерные особенности

Двигатель состоит из двух частей: головки и цилиндров. Камеру сгорания защищает головка, которая прикрывает конструкцию. Камера оснащена специальным клапанным механизмом, распредвалом. Сверху фиксируется крышка для клапана.

Рассматривая двигатель с 4 цилиндрами, столько же будет присутствовать отверстий округлой формы, а также несколько болтов для крепления. Специальные каналы помогают циркулировать воздушной массе, а также охлаждающей жидкости. На практике встречаются изделия, изготовленные из меди, из асбеста с графитом.

Важно отметить, что прокладки не относятся к особой категории комплектующих. Дороже обойдется не покупка нового изделия, а процесс установки

Это связано с тем, что специалисту придется делать разбор мотора, а потом заниматься настройкой системы, отвечающей за распределение газа.

К основным функциям ГБЦ можно отнести следующие аспекты:

• обеспечение герметичного состояния для камеры сгорания;

• предотвращение утечки газа;

• снижение риска попадания масел и жидкостей в камеру сгорания;

• исключается вероятность смешивания жидкостей.

На практике чаще всего устанавливают недорогие варианты из асбеста. Поэтому они прогорают намного быстрее. В результате охлаждающие жидкости и другие вещества попадают в камеру сгорания. Основная опасность заключается в том, что масляная пленка, выступающая в качестве защитного барьера, начинает постепенно смываться. В результате срок эксплуатации резко снижается, поршни могут заклинить.

Как узнать, что прокладка ГБЦ пробита

Не всегда перечисленные симптомы могут однозначно указывать на пробитие прокладки. Двигатель автомобиля может троить по причине вышедшей из строя свечи зажигания, а перегрев часто наблюдается из-за элементарного игнорирования правил замены антифриза. Снимать головку блока цилиндров и каждый раз проверять прокладку на пробитие – это необоснованная трата времени и денег (прокладку ГБЦ придется заменить в любом случае)

Поэтому важно знать основные правила определения нарушений целостности этого изделия «неинвазивными» методами

Следует также предостеречь водителей о принятии поспешных решений даже в том случае, когда источник ненормальной работы двигателя, на первый взгляд, очевиден. Даже наличие дыма и масла в системе охлаждения, а жидкости в смазке еще не означает того, что прокладка ГБЦ повреждена. Например, если автомобиль использовался зимой с сильно разбавленным водой антифризом, то образование льда в узких металлических каналах может привести к их разрыву, что станет причиной аналогичных проявлений.

Пробитую прокладку ГБЦ легко обнаружить, если ее разрыв произошел наружу. Место подтекания масла, тосола или вырывающегося в подкапотное пространство дыма не составит большого труда обнаружить без использования дополнительных инструментов и приборов. С определением внутреннего пробоя могут наблюдаться серьезные затруднения. Автолюбители и профессиональные мастера уже не одно десятилетие имеют дело с такой неприятностью, поэтому методом проб и ошибок были найдены несколько наиболее точных способов позволяющих обнаружить повреждения прокладки ГБЦ.

Почему пробивает прокладку ГБЦ

Процесс замены прокладки

Причины, по которой пробило прокладку ГБЦ

Первое на что надо обратить внимание – перегрев мотора. Как это может произойти? Всё очень просто

В том случае, если прокладка изготовлена из железазбеста, то она может просто не выдержать высокого температурного режима, когда двигатель перегревается. Прокладка будет постепенно прогорать, прочность её станет меньше, и она может вздуться. Кроме этого в результате перегрева может быть искривлена плоскость ГБЦ (головки блока цилиндров). И если такое произойдёт, то надо подготовиться к дорогостоящему ремонту. Поэтому не давайте двигателю перегреваться! Во время сильного нагрева двигателя, материал из которого сделана ГБЦ и сам блок как правило разные, и степень расширения у них так же разная, что и приводит к смещению и искривлению поверхности ГБЦ и прокладки.

Далее, на что надо обратить внимание, так это на болты, которыми крепится ГБЦ. Вернее даже не на сами болты, а на то, как они затянуты

Очень важно при затягивании болтов головки блока цилиндров не перетянуть их и не затянуть слишком слабо. Если вы перетяните болты, то тут появляется риск, что вы можете сорвать болт, и тогда в ГБЦ останется заломышь болта, который придётся удалять

Его там оставлять нельзя, так как головка не будет уже прижиматься должным образом. А если вы затяните болты слабо, то появляется большая вероятность того, что через неплотно пригнанную головку также может произойти прострел в прокладке. Поэтому при установке головки блока цилиндров надо воспользоваться динамометрическим ключом и притянуть прокладку, предварительно узнав момент затяжки болтов именно для вашего двигателя.

Ну и последнее

Очень важно, чтобы прокладка была произведена из качественного материала с соблюдением всех норм производства. Если прокладка плохого качества, то хорошей работы от неё ожидать не приходится

Ведь если её сделали непонятно где и непонятно кто, то она может вскоре или пойти на выстрел или прогореть. Важно помнить, что на таких запчастях лучше не экономить, а лучше переплатить, но купить качественную прокладку ГБЦ.

Признаки пробитой прокладки головки блока цилиндров

Чтобы точно определить пробой ГБЦ, нет необходимости разбирать агрегат или снимать головку. Мотор сам укажет на неисправность появлением некоторых важных симптомов.

Нарушение прокладки между цилиндром и системой охлаждения

В систему охлаждения двигателя входит головка цилиндров. По специальным каналам антифриз циркулирует внутри головки и блока, затем в систему. На пробой между цилиндром и системой охлаждения укажет следующее:

1. В картере двигателя существенно возрастёт объем масла из-за попавшего в него тосола. Поступившая в поршневую группу жидкость начнет испаряться, выходить вместе с рециркулируемыми газами. Будет заметно, как выхлопные газы приобретут белый цвет.

Белый дым из выхлопной системы автомобиля с пробитой прокладкой ГБЦ

2. Появление масляных пятен в радиаторе или расширительном баке, наличие густой смеси на клапане радиатора. Причина в том, что горючее попало в систему охлаждения.

Все эти признаки можно определить визуально, без необходимости демонтажа головки.

Повреждение прокладки между цилиндрами

Этот пробой определяется по работе двигателя. Появляется нестабильность оборотов, плохой запуск. Компрессионный замер внутри цилиндров поможет узнать причину нестабильной работы мотора. Компрессия в двух, рядом стоящих цилиндрах, будет завышена из-за пробития прокладки между ними.

Повреждение прокладки между цилиндрами

Выход отработанных газов из-под головки блока цилиндров

Этот пробой — следствие перегрева двигателя, неравномерного натяжения гаек, скрепляющих головку и блок. Из-за высокого давления в системе сжатия выхлопные газы будут выходить в месте стыка двух узлов. Это можно определить визуально, обычным осмотром места сочленения головки с блоком.

Появление масла на стыке головки и блока цилиндров

Похожая проблема, но теперь неисправно место прохождения масла по каналу из блока в головку. Высокое давление выбивает масло через неплотно прилегающее место соединения.

Появление масла на стыке головки и блока цилиндров

Другие признаки

Если визуально не удается определить пробитие ГБЦ, значит, она неисправна не по внешнему контуру, а в центральной части. Признаки ухудшения герметичности:

1. Двигатель перегревается из-за недостатка тосола в системе, без признаков его утечки.
2. Печка недостаточно прогревает салон автомобиля, заметна потеря температуры. Происходит по причине появления стороннего «потребителя» антифриза в системе охлаждения. Тосол уходит еще куда-то.
3. Свечи зажигания после демонтажа мокрые. При этом нет запаха бензина. Если свеча высохла, на ней присутствует рыжий или красный налет. Антифриз испарился при воздействии высокой температуры в цилиндре.

4. В расширительном баке возникает пар. Эта причина указывает на попадание отработанных газов в тосол.

Пар в расширительном бачке

5. На конце выхлопной трубы масляный налет. Указывает на попадание масла в цилиндры.

Масляный налет на конце выхлопной трубы

6. При попадании тосола в картер двигателя повышается уровень масла и меняется его состав. Масло приобретает белый оттенок со множеством воздушных пузырей. Так как тосол имеет значительную часть воды в составе, она не смешивается с маслом, но закипает от воздействия температуры и давления.
7. Наличие жидкости на конце выхлопной трубы указывает на смешивание антифриза и отработанного газа. Это признак пробоя прокладки между цилиндром и системой охлаждения.

Все эти симптомы можно выявить во время эксплуатации автомобиля. Пробой не может возникнуть сам по себе. После определения симптомов разгерметизации нужно выявить причину пробоя этого элемента двигателя.

Симптомы и признаки пробитой прокладки ГБЦ

Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

1. Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
2. Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
3. Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
4. Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
5. Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Выводы

Пробой может принести автовладельцу немало проблем

Важно точно выявить симптомы и устранить причину их появления. С этой задачей способен справиться человек с техническими навыками

Дилетант только усложнит ситуацию.

Приведем типичный пример. У вас нет динамометрического ключа. Поэтому закрутили болты на глаз. В результате пережима уплотнитель сплющился. Появился зазор. Придется повторно снимать головку и менять прокладку на новую.

У сотрудников автосервиса есть все необходимое оборудование. Они выполнят профессиональную диагностику, заменят уплотнитель и сделают это качественно. Эта проблема не будет беспокоить вас несколько лет.
