Почему не крутит стартер и не заводится лада гранта?

Неправильная работа стартера: возможные причины и их исправление

1. Разряженная или слабая аккумуляторная батарея:

• Причина: недостаточная мощность аккумулятора не позволяет стартеру крутить двигатель.
• Исправление: подзарядите аккумулятор или замените его на новый, проверьте соединения и клеммы на наличие окисления и грязи.

2. Поврежденный провод между аккумулятором и стартером:

• Причина: обрыв, выгорание или повреждение проводов может привести к неправильной работе стартера.
• Исправление: визуально проверьте провода на наличие повреждений и замените их при необходимости.

3. Проблемы с реле стартера:

• Причина: неисправное реле стартера может привести к неправильной работе или полному отказу стартера.
• Исправление: замените реле стартера.

4. Замок зажигания:

• Причина: поврежденный или защелкнувшийся замок зажигания может не давать сигналы стартеру.
• Исправление: замените или отремонтируйте замок зажигания.

5. Неправильное положение зубчатого колеса стартера:

• Причина: зубчатое колесо стартера может не находиться в правильном положении, что не позволяет ему зацепиться за маховик двигателя.
• Исправление: проверьте положение зубчатого колеса и его состояние, замените при необходимости.

6. Последствия попадания влаги или грязи в механизм стартера:

• Причина: попадание влаги или грязи в механизм стартера может привести к его неисправности.
• Исправление: очистите механизм стартера от влаги и грязи, замените поврежденные детали.

7. Сломанная пружина стартера:

• Причина: сломанная пружина стартера может привести к его неисправности.
• Исправление: замените сломанную пружину стартера.

В случае, если самостоятельное исправление не привело к устранению проблемы с работой стартера, рекомендуется обратиться к специалисту для диагностики и ремонта автомобиля.

Проверка цепи включения при неисправности стартера.

Если стартер сработал и коленвал вращается с нормальной скоростью, то следует найти неисправность в цепи включения втягивающего реле. Для этого оденьте провод, снятый с реле на место, в монтажном блоке поменяйте местами реле К3 с соседним и проверьте работу стартера поворотом ключа зажигания.

Если стартер не сработает, извлеките из монтажного блока реле включения стартера К3 и перемкните кратковременно выводы 30 и 87 в освободившемся гнезде. При этом стартер должен начать работать. Если это не происходит, то проверьте контрольной лампой наличие плюса на выводе 30 гнезда. Один конец контрольной лампы соедините с корпусом автомобиля, а вторым коснитесь вывода 30, контрольная лампа должна загореть. Если этого не произошло то, скорее всего, повреждена токоведущая дорожка в монтажном блоке.

Если стартер сработал, то соединяем контрольной лампой выводы 85 и 86 гнезда и поворачиваем ключ замка зажигания на старт. Контрольная лампа должна загореть, в противном случае не исправна контактная группа замка зажигания или её разъём.

Одного прекрасного дня моя машина на отрез не хотела заводиться. И как выяснилось — дело было в стартере. Я поворачиваю ключ зажигания, а в ответ тишина, ничего не крутится, не щёлкает. Как выяснить почему не крутит стартер?

Освежив свои знания, я приступил к практике. Самое первое, что необходимо проверить в случае, если стартер не крутит двигатель, это качество соединений клемм аккумуляторной батареи и стартера. Все клеммы должны быть чистыми, без следов окисления, плотно прикручены

Так же проверьте уровень заряда АКБ, зачастую водители даже не обращают на это внимание и сразу бегут в магазин за новым стартером

Если с этим все в порядке, то далее нужно проверить втягивающее реле. Как это сделать? Отсоедините все провода подключенные к втягивающему реле — два больших и один маленький. К самому нижнему подключите «-» от АКБ, а к среднему (к которому был подключен маленький провод) кратковременно подключите «+». В момент замыкания реле должно сработать, это будет заметно по раздавшемуся щелчку. Если ничего не произошло, то втягивающее подлежит замене.

Так же причина может быть и в самом стартере. Возможно, просто износились щётки. Это будет ясно только после снятия и разборки стартера.

Если реле исправно, нужно проверять проводку — цепь, идущую от ключа зажигания к стартеру. Если эта цепь целая, то на конце маленького провода должно появляться напряжение +12 В в момент, когда ключ находится в положении «старт». Если нет, то цепь нужно проверять.

Приведу пример на автомобиле Лада Калина. Первым нужно проверить провод, который идёт от втягивающего реле к реле стартера (К3) в блоке с предохранителями и реле. Он приходит к 87 выводу. Его нужно прозвонить при помощи тестера.

Далее проверяем приходит ли +12 В на 30 вывод реле К3. Подключаем «+» клемму тестера к 30му выводу, «-» на массу, поворачиваем ключ в положение «старт», тестер должен показать +12 В. Если нет, то нужно проверить цепь от 30го вывода реле к замку зажигания и затем сам замок зажигания.

Если все целое, попробуйте заменить реле на проверенное, рабочее. Или же можно установить перемычку, замкнув контакты 87 и 30. Если стартер начал работать, то замените реле или же проверьте целостность цепи управления этим реле — контакты 86 и 85. К 86му контакту, при включенном зажигании, должно подводится +12 В. 85й контакт — масса — идёт к 50му выводу ЭБУ.

Схема реле поворотов гранта

Общая схема монтажного блока не представляет особой сложности и условно разделена на 3 области:
— блок с предохранителями;
— область с установленными реле;
— зона с приспособлениями для работы и предохранителем, отвечающим за работу отопителя.

Предохранители различаются между собой силой тока измеряемой в Амперах. Их маркировка начинается с «F1» и заканчивается на «F32». Соответственно, всего в модуле установлено 32 предохранителя. Номинальная сила тока варьируется от 2 ампер до 30.

Реле имеют обозначения от «K1» до «К12» и различаются своими размерами, функциональным предназначением.

Проверка цепи включения стартера автомобиля Лада Гранта

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения.

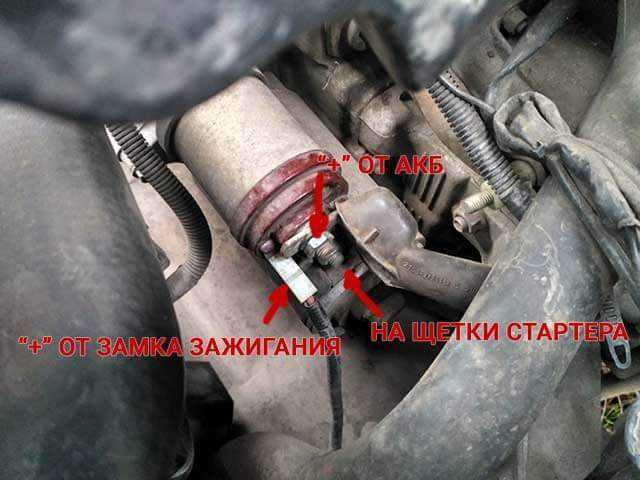

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов

Не замкните отвертку на «массу» в момент замыкания выводов!

возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания, для поиска неисправности в цепи включения стартера.

Вынимаем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. для этого можно использовать соседнее реле стеклоподъемников. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.

Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится, силовая цепь исправна, если нет, то тестером

Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».

При включенном зажигания проверяем подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера.

Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.

https://youtube.com/watch?v=OWsowZQOF3o

Источники

• http://spike.su/index.php/Стартер-Лада-Гранта.html
• http://autoruk.ru/lada-granta/diagnostika/proverka-vkliucheniia-startera

Лада Гранта › Бортжурнал › Замена предохранителей на автомобиле Лада Гранта

В автомобиле Лада Гранта имеется два монтажных блока: первый находится в салоне и защищает практически все электрические цепи автомобиля, кроме силовых, их защищают предохранители силового блока, что находится под капотом.

Рассмотрим замену предохранителей салонного блока.

Во-первых, специалисты рекомендуют при любом вмешательстве в электрооборудование автомобиля отсоединять минусовую клемму аккумулятора. Затем необходимо снять крышку на панели приборов, она находится возле блока управления светом фар. Никакого специального инструмента здесь не потребуется, нужно лишь аккуратно потянуть рукой за левую верхнюю часть крышки и поочередно снять её с защелок:

Для этого нужно, просто взявшись пальцами за штекер, слегка потянуть его наверх. Разумеется, при обратном монтаже не забудьте соединить его обратно — простейший механизм не позволит перепутать полярность проводов:

Итак, крышка снята, можно приступать непосредственно к замене предохранителей.

Монтажный блок имеет следующий вид:

На обратной стороне крышки, как и в руководстве по эксплуатации имеется схема расположения предохранителей, номинал тока и какую цепь они защищают:

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном на панели приборов

№ предохранителя Сила тока, А Защищаемые электрические цепиF1 15 Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсункиF2 30 СтеклоподъемникиF3 15 Аварийный сигналF4 20 Стеклоочиститель, НПБF5 7.5 15 клеммаF6 7.5 Свет заднего ходаF7 7.5 Клапан адсорбера, ДМРВ, ДК1/2, датчик скоростиF8 30 Обогрев заднего стеклаF9 5 Габаритный огонь правыйF10 5 Габаритный огонь левыйF11 5 Задний противотуманный огоньF12 7.5 Ближний свет правыйF13 7.5 Ближний свет левыйF14 10 Дальний свет правыйF15 10 Дальний свет левыйF16 — —F17 — —F18 — —F19 — —F20 15 Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъемF21 15 БензонасосF22 15 Центральный замокF23 10 ДХОF24 — —F25 10 Плафон освещения салона, стоп-сигналF26 — —F27 — —F28 — —F29 — —F30 — —F31 — —F32 30 Отопитель, ЭУР

Соответственно, определяем, какой из предохранителей вышел из строя, снимаем его, и если нить действительно перегорела, заменяем на новый такого же номинала тока. Это означает, что проблему постоянного перегорания одного и того же предохранителя не рекомендуется решать установкой предохранителя большего номинального тока: такой предохранитель не защищает цепь, и в случае возникновения короткого замыкания выгорит вся проводка и электрические приборы, которые она питает; не исключено возникновение пожара.

Рассмотрим силовой блок предохранителей. Он находится под капотом:

Снимаем крышку, потянув её наверх. Определяем, какой из предохранителей вышел из строя:

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном под капотом автомобиля№ предохранителя Сила тока, А Защищаемые электрические цепиF1 50 Электроусилитель рулевого управленияF2 30 Вентилятор отопителяF3 60 ГенераторF4 60 ГенераторF5 30 Ближний свет фар

Итак, замену предохранителей на Лада Гранта мы рассмотрели, однако не всегда причиной отказа электрооборудования могут быть плавкие предохранители. Перед непосредственной заменой предохранителя необходимо проверить состояние всей электрической цепи, которую защищал перегоревший предохранитель, в том числе состояние проводки и электроприборов. Лишь выяснив и устранив причину неполадок, нужно менять предохранитель и продолжать эксплуатацию автомобиля.

Одной из распространенных причин выхода из строя предохранителя №F20, питающего в частности, прикуриватель, может быть использование нестандартных штекеров видеорегистратора, антирадара и прочих электроприборов, питающихся через прикуриватель, то есть он имеет определённую форму, и штекер дополнительного оборудования может замыкать цепь при определённом положении в гнезде прикуривателя

Таким образом, при покупке подобного оборудования необходимо обратить внимание на штекер; если же Вы уже купили антирадар или видеорегистратор, и возникли проблемы с их эксплуатацией, замените штекер

Также причиной перегорания предохранителя №F20, если с него запитана аудиосистема, а также предохранителей №F2 и №F22 может быть попадание воды вследствие недостаточной заводской герметизации швов и технологических отверстий в дверях и подкапотном пространстве. Специалисты рекомендуют тщательно изучить всю трассу электрической цепи во избежание последующих неисправностей и принять соответствующие меры.

Проблемы с иммобилайзером (АПС)

Зачастую Лада Гранта не заводится из-за неправильной работы АПС. Если он активизирован, то ключ считывается и происходит запуск двигателя. Иммобилайзер (АПС) идентифицирует «родной» ключ, считывая с него код.

Если он неправильный, то АПС блокирует работу всех систем автомобиля. Тут необходимо сразу уточнить, что АПС активируется при продаже не во всех комплектациях. Лада Гранта седан оснащена противоугонной сигнализацией в моделях 023, 024 и 050.

Лада Гранта лифтбек в комплектации 711, 713, 750 и 751. Многие автодилеры при продаже хитрят и говорят, что иммобилайзер не может быть активирован. Но по закону они должны это сделать по просьбе автовладельца.

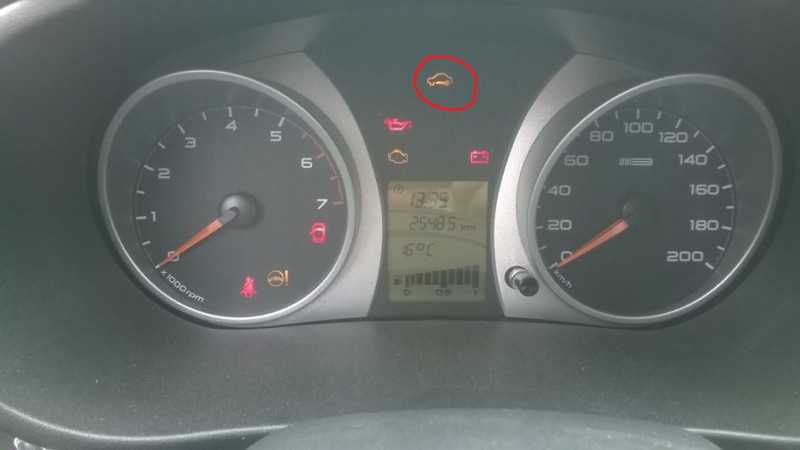

Если ключ не прописан, то индикатор горит постоянно примерно 20 сек. не мигая, а потом гаснет. Во время обучения мигание происходит с частотой 5 Гц, по окончанию обучения с частотой 10 Гц. Когда в системе возникают проблемы, то к световой индикации добавляется звуковое оповещение, оно появляется на 10-й и на 20-й секунде.

Расшифровка сигналов:

1 сигнал + мигающий индикатор – не считывается код от ключа, возможные причины:

• проблемы в цепи катушки связи. В этом случае нужно проверить сопротивление и произвести осмотр цепи;
• в ключе нет транспондера. Для устранения проблемы в обучающем ключе следует проверить наличие тренспондера и его маркировку, если он отсутствует, то с помощью «чистого» ключа и КСУД заново переобучить всю систему;

• транспондер (стоит в красном ключе, нужно снять красную головку) может быть сломан. В таком случае для обучающего ключа нужно заново обучить систему с чистым ключом, а в рабочем ключе с ПДУ — нужно произвести замену ПДУ на новый и снова обучить систему;

• ПДУ «чужой». В этом случае нужно заменить его на чистый и произвести переобучение.

2 сигнала + мигающий индикатор – нарушена взаимосвязь между АПС и КСУД, возможные неисправности:

• возникло нарушение связи по w линии. В этом случае нужно устранить нарушения в цепи между АПС и КСУД;
• нарушение в цепи АПС и КСУД. Нужно по-очереди их заменить, чтобы выявить, где возникла неисправность;
• нет напряжения на блоке питания АПС и КСУД. В этом случае нужно проверить и восстановить напряжение.

3 сигнала + прерывистая индикация — «чужой» ключ или АПС. В этом случае необходимо с помощью «чистого» ключа и «чистого» КСУД произвести обучение. Для АПС нужно настроить систему с помощью родного для КСУД обучающего ключа.

4 сигнала + мигающий индикатор – контроллер не даёт подтверждение на запуск двигателя. Это говорит о том, что КСУД уже проходил обучение с другой системой, его нужно сменить на чистый и пройти переобучение.

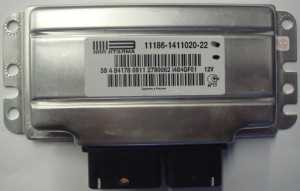

Чтобы точно узнать причину, необходимо произвести диагностику. Если сломан контроллер, его нужно заменить и заново произвести обучение.

Если АПС, то нужно провести его замену и обучить вместе со всеми рабочими ключами, так как конструктивно в Ладе Гранта АПС располагается в комбинации приборов.

Если есть подозрение, что ключи были считаны, то также следует провести переобучение.

Пошаговая инструкция по обучению иммобилизатора и рабочих ключей:

• плотно закрываем водительскую дверь;
• включаем зажигание с помощью красного ключа;
• выключаем зажигание и вынимаем ключ, индикатор мигает с частотой 5 Гц;
• быстро (за последующие 6 секунд) включить зажигание с помощью черного ключа;
• далее: слышим 3 сигнала и после 6 сек — 2 сигнала;
• отключаем зажигание и вынимаем ключ;
• если нужно обучить ещё несколько рабочих ключей, то нужно повторить пункты с 4 по 6 (максимальное количество для обучения – 4 ключа);
• в течении последующих 6 секунд включаем с помощью красного обучающего ключа;
• далее: 3 сигнала, через 6 сек — 2 сигнала;
• выключаем зажигание, после 6 секунд слышим 1 сигнал;
• индикатор начинает мигать очень быстро (с частотой 10 Гц);
• включаем зажигание — слышим 3 сигнала, индикатор гаснет, процесс обучения закончен;
• отключаем зажигание;
• теперь нужно проверить иммобилизатор: для этого нужно включить зажигание рабочим или обучающим ключом, если индикация не горит, то всё прошло успешно, пробуем запустить двигатель.

Проверка стартера: как проверить работоспособность стартера

Итак, если в работе стартера замечены сбои, необходимо выполнять проверку и дефектовку. При этом часто возникает необходимость сделать быструю проверку стартера без снятия.

Чтобы выполнить такую проверку, АКБ должна быть заряжена, а также под рукой необходимо иметь пару силовых проводов

Обратите внимание, от аккумулятора не удается проверить якорь, обмотку стартера или щетки. Для проверки этих элементов стартер нужно разбирать, после чего прозванивать мультиметром (тестером.)

Доступные способы будут рассмотрены ниже

Доступные способы будут рассмотрены ниже.

Проверка стартера от аккумулятора

Если говорить о проверке стартера от аккумулятора, этот метод позволяет быстро проверить работоспособность и эффективность работы устройства. Дело в том, что если просто пытаться завести двигатель привычным образом, стартер может щелкать, но ничего больше не происходит.

Чтобы проверить, как стартер выдвигает шестерню и крутит, нужно минусовую клемму присоединить на корпус, а плюс подать на верхнюю клемму реле и контакта включения.

Если шестерня не выдвигается, причин может быть несколько:

• подгорели контакты втягивающего;
• заклинило якорь;
• перегорела обмотка стартера или реле.

В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.

Проверка щеток стартера

Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, тогда как другой на корпус. Если лампа начнет гореть, щетки нужно менять, так как защита пробита.

Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.

Например, если втулки сработались, тогда во время пуска напряжение просаживается, моторчик стартера работает со сбоями, причем подгоревший коллектор фактически выедает щетки. Если втулки сильно разбиты, это приводит к перекосам якоря, щетки изнашиваются неравномерно, возможно замыкание обмотки.

Проверка бендикса

Чтобы проверить бендикс стартера, корпус обгонной муфты зажимается в тисках. Чтобы избежать повреждения, можно на «губы» тисков положить прокладки из резины. Далее осуществляется попытка прокрутить бендикс в разные стороны

Обратите внимание, в две стороны он не должен вращаться

Проверка обмотки стартера

Чтобы понять, как проверить обмотку стартера, важно знать, что такую проверку можно выполнить при помощи дефектоскопа или лампочки 220 В. Метод похож на тот, как проверяются щетки

Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом

Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом.

При необходимости выполнить проверку обмотки ротора стартера, необходимо выполнить аналогичные действия. Один вывод контрольной лампы прикладывается к пластине коллектора, а другой кидается на сердечник. Если лампа горит, это говорит о необходимости перемотки обмотки. Также проблему можно решить путем полной полностью замены ротора.

Проверка якоря стартера

В процессе диагностики важно знать, как проверить якорь стартера. Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер

Другими словами, напряжение подается в обход в реле

Другими словами, напряжение подается в обход в реле.

Если стартер крутит, это значит, что якорь в полном порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

Как правило, в списке проблем с якорем можно выделить возможные пробои обмотки на корпус, коллекторные выводы распаяны или произошло межвитковое замыкание обмотки. Кстати, последнюю неисправность обычно выявляют спецприбором (ППЯ).

Еще износ коллектора, особенно если он неравномерный, становитс причиной износа щеток и выхода стартера из строя. Одна из причин, когда изоляция выступает между ламелями в результате того, что произошло смещение коллектора по отношению к оси вала

Обратите внимание, общая глубина между проточками коллектора якоря не должна быть меньше 0,5 мм

ГРМ, клапана и демпфер

Часто происходит обрыв газораспределительного механизма. Ремень рвётся только при движении автомобиля

К сожалению, от разрыва никто не застрахован, и чтобы с вами этого не произошло, нужно почаще обращать внимание на его перетирание и вовремя менять

Иногда клапана соприкасаются с поршнями и они выгибаются. Для решения данной проблемы можно поставить поршни со специальными проточками. Иногда двигатель не запускается из-за поворота демпфера на несколько зубцов, в этом случае датчик ошибается и показывает не ту фазу.

Чтобы проверить демпфер, его необходимо открутить и проверить совпадение его меток с метками на крышке приводного ремня ГРМ. Если метки не совпали, нужно провернуть шкив до их совпадения.

Автохимия

На каждом стартере VALEO гайка на клемме покрыта цинком. Сам контактный винт тоже оцинкован. Значит, здесь можно работать средством WD-40, а также его заменителями. С медью такой вариант не пройдёт!

Медную резьбу на стартере КЗАТЭ нужно очищать спецсредствами. Варианты:

• Molykote S-1002 (растворитель);
• Kontakt 60 или 100 (кислота), WL (смывка);
• CRAMOLIN ContaClean (только кислота).

Если деталь используется повторно, после кислоты её очищают смывкой. Тут всё очевидно.

Уважаемые покупатели, во избежание ошибок при отправке стартера, в строке “Комментарий” указывайте модель вашего автомобиля, год выпуска, коробка передач (АКПП или МКПП).

Стартер в любом автомобиле предназначен для раскручивания коленчатого вала двигателя в момент запуска. Он должен иметь значительную мощность, чтобы преодолевать силу трения и возникающую в процессе работы компрессию в цилиндрах.

Стартер предназначен только для кратковременной работы (до 20 секунд). Крайне нежелательно заставлять его работать длительное время, потому что ток потребления у стартера весьма высокий, возможно оплавление проводов питания и разрядка аккумуляторной батареи.

Электростартер автомобиля ВАЗ 21902 — это простой коллекторный двигатель постоянного тока, который имеет питание от аккумуляторной батареи высокой емкости. Мощность такого двигателя достаточно высока при любых его оборотах. Это свойство коллекторных двигателей успешно использовано в электростартерах. При любой нагрузке на ротор мощность будет одинакова. Но если не крутит стартер ВАЗ, нужно провести несколько манипуляций по обнаружению неисправности.

Основные части электростартера ВАЗ 21902: ротор с обмоткой и ламелями; статор с обмоткой; втулки в задней крышке; планетарный механизм из 3 одинаковых шестерен, приводимых в движение ротором электродвигателя; втягивающее реле; бендикс — механизм, с помощью которого производится подключение оси вращения стартера к венцу маховика двигателя внутреннего сгорания; корпус.

Все элементы имеют высокую надежность, но при выходе из строя нуждаются в полной или частичной замене. Так, если не срабатывает стартер, возможно стирание щеток . На некоторых типах электростартеров их можно заменить, просто выкрутив старые и установив на их место новые. А некоторые производители делают «одноразовые» узлы, поэтому приходится прибегать к пайке. Причем паять оловом крайне нежелательно вследствие высокого нагрева щеток при работе. Желательно производить сварку медных проводов путем воздействия высокого тока.

Конструктивно ротор электрического двигателя постоянного тока отделен от ротора стартера планетарным механизмом, который состоит из солнечной шестерни, имеющей форму круга с зубьями на внутренней стороне. А еще 3 небольших шестерни, вращающиеся внутри солнечной и внутренними зубьями соединенные с последней шестерней, которая связана жестко с валом электродвигателя.

Бендикс электростартера — это механизм, который состоит из 2 основных частей. Ими являются обгонная муфта и шестерня, установленная на ней. Причем обгонная муфта связана с валом стартера при помощи шлицев, завернутых по спирали. Именно по ним происходит передвижение устройства в момент запуска.

Если не работает стартер ВАЗ, то нередко причина кроется именно в бендиксе.

Кроме того, на нем установлена вилка — две пластины из металла, которые крепятся на обгонной муфте с двух противоположных точек. Второй край пластин имеет прямоугольную форму. При повороте ключа зажигания втягивающее реле воздействует на эти пластины и перемещается шестерня по валу на спиралевидных шлицах, пока не произойдет сцепление с венцом маховика.

Технические характеристики Электростартера ВАЗ 21902:

— Мощность стартера: 1,2кВт;

— Количество отверстий: 3;

— По часовой стрелке;

— Положение / градусы: R 50°;

Стартер ВАЗ 21902 предназначен для гарантированного запуска двигателей с ЭСУД автомобилей и их модификаций. Стартер работает при температуре окружающего воздуха от минус (50+3) C° до плюс (45+3)C° и влажности 90%, для всех климатических зон.

Другие артикулы товара и его аналогов в каталогах: 21902370801000 .

ВАЗ 2190, Калина 2, Датсун.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить электростартер на автомобиле Лада Гранта .

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Автохимия

На каждом стартере VALEO гайка на клемме покрыта цинком. Сам контактный винт тоже оцинкован. Значит, здесь можно работать средством WD-40, а также его заменителями. С медью такой вариант не пройдёт!

Медную резьбу на стартере КЗАТЭ нужно очищать спецсредствами. Варианты:

• Molykote S-1002 (растворитель);
• Kontakt 60 или 100 (кислота), WL (смывка);
• CRAMOLIN ContaClean (только кислота).

Если деталь используется повторно, после кислоты её очищают смывкой. Тут всё очевидно.

При повороте ключом в сердцевине зажигания ток от аккумуляторной батареи подается на стартер. Последний приводится в движение, проворачивает коленчатый вал для запуска мотора, воспламенения горючей смеси.

В исправном состоянии мотора достаточно 2 – 3 проворота для запуска. Отклонения от нормы — признаки нестабильной работы.

Порой владельцы сетуют на качество изготовления стартера. Мол, не выхаживают более 50 – 60 тыс. км на отечественных авто. Однако мало кто из автолюбителей знает и умеет корректно пользоваться пусковым устройством.

Чтобы избежать ряда поломок соблюдайте следующие рекомендации:

При очередном запуске силового агрегата удерживайте ПУ не более чем на 10 – 15 секунд. Повторная активация не ранее чем через 30 сек. Частая непрерывная работа ПУ приводит к перегреву обгонной муфты, преждевременному износу.

Водителю на заметку. Если первые три попытки подряд оказались безуспешные, тогда ищите причину в проводке, системе зажигания, топливной аппаратуре.

• После запуска силовой установки тот час выключайте стартер, отпустив ключ в сердцевине замка зажигания;
• Мастера, автолюбители не рекомендуют использовать ПУ для временного передвижения на машине. Зачастую так делают неопытные водители, когда разряжена аккумуляторная батарея, повреждение в цепи электрического питания.

Как проверить обмотку стартера

Обмотку статора стартера можно проверять дефектоскопом или лампочкой 220 В. Принцип такой проверки будет схож с проверкой щеток. Лампочку до 100 Вт подключаем последовательно между обмоткой и корпусом статора. Один провод крепим на корпус, второй к выводу обмотки (с начала к одному, затем к другому) – загорается, значит есть пробой. Нет такой контрольки — берем омметр и замеряем сопротивление — должно быть около 10 кОм.

Обмотка ротора стартера проверяется точно таким же образом – включаем в сеть 220В контрольку и одним выводом прикладываем к пластине коллектора, а другим на сердечник – загорается, значит требуется перемотка обмотки или полностью замена ротора.

Что в итоге

Как видно, приведенная выше информация позволяет разобраться в том, как проверить стартер своими руками в условиях гаража. При этом нет необходимости иметь специальное оборудование. Зачастую контрольной лампы, мультиметра и заряженной АКБ вполне достаточно.

Напоследок отметим, что в ряде случаев такими методами можно выполнить диагностику и дефектовку стартера. Однако, если необходим профессиональный ремонт стартера, без специального прибора ППЯ, которым проверяется якорь, в подобной ситуации не обойтись.

Это значит, что лучше отдать стартер проверенным специалистам, которые отдельно проведут углубленную диагностику, после чего устранят имеющиеся неисправности и вернут стартеру полную работоспособность.

https://youtube.com/watch?v=kzvbQ5WXLyU

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Устройство стартера двигателя автомобиля, принцип работы. Распространенные неисправности: стартер не крутит, не отключается после запуска двигателя и т.д.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Что делать, если стартер крутит, при этом двигатель не схавтывает. Проверка системы питания, зажигания, электронного управления ДВС и т.д. Рекомендации.

Навесное оборудование автомобильного двигателя внутреннего сгорания: что входит в список данного оборудования, а также что значит «двигатель без навесного».

• U0403 ошибка land rover



• Задняя подвеска мерседес 124 схема



• Трамблер зил 131 схема



• Как сбросить ошибку подушки безопасности дэу джентра



• Генератор ниссан кашкай схема
