Редукционный клапан в масляной системе
Редукционные клапаны используются и в масляной системе и не зависит от марки автомобиля, ведь это наиболее эффективный и простой способ сброса давления. Если он отсутствует или не функционирует, то давление в системе постоянно растет, что приводит к снижению эффективности смазки и постепенному разрушению механизма.
В масляной системе располагаются два подобных элемента: клапан давления масла и масляного насоса. Первый из них расположен в верхней части конструкции и служит для спуска рабочего тела в картер. Он открывается при давлении в 0,40 Мн/м2.
Что касается второго, то он расположен в нижней секции и отрегулирован на то же давление. Если оно превысит данный порог, то масло попросту начнет циркулировать в системе насоса, постепенно снижая количество жидкости до необходимого порога. На картинке изображен именно такой, где можно видеть расположение элементов и примерный путь масла в процессе работы.
Крайне важно следить за работоспособностью этих элементов. В современном автомобиле имеются специальные датчики давления масла, позволяющие контролировать его в необходимых пределах. Если же оно преодолеет эти величины, то стоит сразу же проверить работу редукционных элементов
Если же оно преодолеет эти величины, то стоит сразу же проверить работу редукционных элементов.
Обслуживание и ремонт
Обслуживание редукторов требуется минимальное. Если изготовитель указал периодичность осмотра, то лучше соблюдать ее и в указанное время разбирать клапан проверять состояние его деталей и при необходимости заменять изношенные. Если на водопроводном редукторе стоят два манометра- до и после, то по их показаниям можно точнее определить время внепланового обслуживания устройства. Своевременное плановое обслуживание позволяет избежать внепланового, экстренного ремонта, вызванного поломкой.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
8.1. Редукционные клапаны
Давление пара в котле очень часто выше давления, требуемого для теплообменного процесса. Экономичным решением данной проблемы является редуцирование давления пара с помощью редукционного клапана. Использование в теплообменных аппаратах пара более низкого давления имеет ряд преимуществ: сам теплообменный аппарат, рассчитанный на более низкое давление пара, стоит дешевле; пар низкого давления имеет более высокую скрытую теплоту парообразования; сокращается количество пара вторичного вскипания, образующегося после конденсатоотводчика.
8.1.1. В большинстве случаев точность регулирования пропорциональных регуляторов давления прямого действия (показан на рис. 85) вполне приемлема и достаточна для технологических процессов. Это сбалансированный по давлению односедельный клапан прямого действия. Импульс от паропровода низкого давления передается через охладитель импульса и далее по импульсной трубке на нижнюю часть диафрагмы. Сила пружины действует в противоположном направлении. Сила пружины настраивается вручную с помощью маховика и определяет величину редуцированного давления
8.1.2. Правильный монтаж редукционного клапана очень важен для нормальной работы данного клапана. рис. 86.
Редукционные клапаны прямого действия работают большую часть времени в положении дросселирования. Даже небольшие частицы грязи могут самым негативным образом влиять на нормальную работу этих клапанов. Поэтому перед каждым редукционным клапаном прямого действия рекомендуется установить сетчатый фильтр. Частицы воды во влажном паре, пролетая на высокой скорости через клапан, приводят к кавитации и эрозии и, как результат, заметно ускоряют износ клапана и седла. При остановах системы в результате конденсации пара в паропроводах остается конденсат. Этот конденсат скапливается, в том числе, и в самой нижней точке перед редукционным клапаном При запусках пар проходит над поверхностью холодного конденсата, в результате чего могут возникать гидроудары, которые приводят к преждевременному выходу из строя диафрагмы и сильфона редукционного клапана. Поэтому паропроводы перед редукционными клапанами необходимо дренировать с помощью конденсатоотводчиков. Если паропровод после редукционного клапана поднимается наверх, то после редукционного клапана в точке подъема паропрово¬да надо предусмотреть ещё один дренаж. Если редукционный клапан установлен на вертикальном паропроводе с потоком снизу вверх, то дренаж непосредственно перед редукционным клапаном можно не предусматривать. Примеры правильного монтажа редукционных клапанов прямого действия показаны на Рис. 86. Точка отбора импульса из паропровода низкого давления должна находиться на расстоянии не менее 1 метра после редукционного клапана прямого действия. Это расстояние необходимо для стабилизации потока пара после редуцирования.
8.1.3. Если необходимо редуцировать достаточно высокое давление пара до очень низких значений, то, скорее всего, одного клапана будет уже недостаточно. В таких случаях можно использовать два редукционных клапана, установленных последовательно (см. рис. 87). Если перепад давления достаточно большой (P2
Где находится обратный клапан топлива
Давайте выясним, где находится клапан топливной системы различных автомобилей.
- В силовых установках с инжектором может стоять в корпусе бензинового насоса.
- Монтируется на топливной раме или устанавливается непосредственно в топливном проводе. Это место между баком для бензина и топливными форсунками.
На дизельных силовых установках механическая конструкция прячется между ТНВД и насосом низкого давления. Такое расположение продукта позволяет создавать стабильное давление на выходе в НВД (насос высокого давления).
Система хорошо себя зарекомендовала:
- на отечественном грузовике: КАМАЗ 740;
- чешской косолапой Татре;
- на Мане;
- и Рено Магнум.
В дизельных установках, где предусмотрена система подогрева перед запуском, топливный обратный клапан стоит перед системой подогрева. Характерным примером могут служить те же КамАЗы или Магирусы, работающие в районах Крайнего Севера.
На отечественных легковых автомобилях, таких как ВАЗ 2110 и 2114 с шестнадцатью клапанами, механическая конструкция стоит в бензиновом насосе и на топливной раме. Это аналог монтажа дизеля.
Сегодня на наших дорогах ещё бегают старенькие карбюраторные авто с задним приводом: восьмёрки и девятки (ВАЗ 2108 и ВАЗ 2109). На них, роль обратного устройства, отведена непосредственно бензиновому насосу.
Он стоит на блоке цилиндров и препятствует прохождению горючего в обратном направлении: в топливный бак.
Система подачи топлива автомобильных бензиновых и дизельных силовых агрегатов – это сложное в техническом плане устройство, которое без знания не стоит приближаться. А тем более, пытаться самостоятельно провести техническое лечение.
Правильный выбор и замена перепускного клапана ТНВД
Редукционные клапаны имеют крайне простое устройство, однако они постоянно подвергаются высоким нагрузкам и довольно часто выходят из строя. Неисправность клапана проявляется ухудшением работы двигателя — он теряет приемистость и на некоторых режимах заметны ухудшения его характеристик. В этих случаях необходимо демонтировать и проверить клапан, и, если он неисправен — произвести замену.
Для замены необходимо выбирать перепускной клапан того же типа и модели, что установлен на ТНВД производителем — только в этом случае есть гарантии, что клапан имеет необходимые характеристики и обеспечит нормальную работу насоса. Многие клапаны допускают регулировку давления, при котором происходит перепуск топлива — данную регулировку необходимо производить в строгом соответствии с инструкцией по ТО и ремонту автомобиля/трактора. Как правило, регулировка сводится к изменению числа шайб, подкладываемых под головку клапана, хотя здесь есть и исключения — все зависит от конкретного типа устройства.
При верном выборе, замене и регулировке редукционного клапана топливный насос будет эффективно работать на всех режимах, обеспечивая нормальные рабочие характеристики силового агрегата.
Источник
«Обратка» топливной системы двигателя с карбюратором Солекс, автомобилей ВАЗ 2108, 2109, 21099
Система питания (топливная система) двигателя с карбюратором Солекс, переднеприводных автомобилей ВАЗ 2108, 2109, 21099, имеет две магистрали: топливоподающую из бензобака в карбюратор и обратную из карбюратора в бензобак («обратка»). Обратная магистраль предназначена для слива лишнего топлива из карбюратора при работе двигателя автомобиля на разных режимах.
Устройство системы возврата топлива карбюратора Солекс
— Штуцер возврата топлива с калиброванным отверстием
Предназначен для ограничения объема сливаемого в «обратку» топлива. Тем самым достигается оптимальное давление в топливной магистрали от бензонасоса до игольчатого клапана карбюратора.
— Топливная возвратная магистраль
Резиновые шланги и металлическая трубка под днищем автомобиля от топливовозвратного штуцера карбюратора до штуцера на топливозаборнике в топливном баке, по которым лишнее топливо сливается в топливный бак.
— Обратный клапан
Пропускает топливо только в одном направлении. Предназначен для предотвращения выливания топлива из бензобака при опрокидывании автомобиля.
Принцип действия системы возврата топлива карбюратора Солекс
При работе двигателя бензонасос создает определенное давление в топливоподающей магистрали до игольчатого клапана. Это давление избыточно для нормальной работы игольчатого клапана карбюратора (возможен «перелив»). Поэтому лишнее топливо сбрасывается через топливоотводящий штуцер с калиброванным отверстием в обратную магистраль и далее в бензобак. Тем самым обеспечивается нормальная работа карбюратора и двигателя автомобиля, охлаждение бензонасоса и проходящего через него топлива за счет его постоянной циркуляции, удаление воздушных пробок из бензонасоса и топливоподающей магистрали. Калиброванное отверстие в топливовозвратном штуцере, дозирующее объем сливаемого топлива, обеспечивает поддержание необходимого давления перед игольчатым клапаном карбюратора.
Неисправности системы возврата топлива
Основные неисправности – засорение обратной магистрали и выход из строя обратного клапана. В следствии чего сливная магистраль перестает нормально функционировать, возрастает давление топлива на игольчатый клапан, он начинает его пропускать в поплавковую камеру, уровень в ней поднимается, вызывая попадание лишнего топлива через систему ГДС карбюратора в двигатель. Топливная смесь сильно обогащается. Как следствие залив свечей зажигания и перебои в работе двигателя на разных режимах. Помимо прочего бензонасос сильно перегревается, в нем и подающей магистрали образуются воздушные пробки. Двигатель глохнет. В ряде случаев, быстро восстановить работоспособность бензонасоса, помогает мокрая тряпка, положенная на бензонасос сверху.
Поэтому проходимость обратной магистрали и обратного клапана топливной системы необходимо периодически проверять (продувать, в направлении к бензобаку, при снятой с его заливной горловины крышке), в случае засорения производить ее прочистку.
— Помимо перечисленного выше система возврата топлива в бензобак предотвращает резкое увеличение давления топлива на игольчатый клапан карбюратора после остановки двигателя автомобиля.
— Возрастание давления топлива на входе в карбюратор может так же случиться по причине неисправности клапанов бензонасоса или неправильной регулировки его привода.
Еще статьи по топливной системе карбюраторных двигателей
— Система вентиляции бензобака карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099
РЕГУЛЯТОРЫ ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ
У регуляторов давления прямого действия регулирующее устройство приводят в движение мембраной, находящейся под воздействием регулируемого давления.
Изменение регулируемого (рабочего) давления вызывает смещение мембраны, а через передаточный механизм и изменение количества прохода газа через регулирующее устройство регуляторов давления.
Таким образом, на изменение рабочего давления регулятор давления реагирует изменением количества пропускаемого газа.
Принцип действия регулятора давления прямого действия показан на рисунке.
Газ с давлением поступает во входной патрубок регулятора, затем проходит через седло клапана 2 и уходит из регулятора через выходной патрубок 3. Регулятор должен поддерживать после себя рабочее давление постоянные в условиях переменного расхода.
При изменении расхода газа будет изменяться рабочее давление которое воздействует снизу на мембрану 4. При увеличении расхода газа давление в первый момент несколько упадет и сила, действующая на мембрану снизу, несколько уменьшится, в результате чего под действием груза 5 мембрана вместе с клапаном 6 сместится на некоторую величину вниз и увеличит проход для газа. Давление поднимется до прежней величины.
При уменьшении расхода газа давление в первый момент несколько увеличится и мембрана будет смещаться вверх, прикрывая проходное сечение для газа клапаном. Уменьшение подачи газа через регулятор вызовет снижение до первоначальной величины.
Таким образом, регулятор давления будет поддерживать рабочее давление на заданном уровне, который определяется величиной нагрузки мембраны.
Учитывая, что разнообразие конструкций регуляторов давления очень велико, будут рассмотрены только те конструкции, которые широко используются при городском газоснабжении.
Регулятор давления РДК. Нормальная работа бытовых газовых приборов в большой степени зависит от постоянства давления газа во внутри домовых газовых сетях.
При газоснабжении бытовых потребителей сжиженным газом применяют регулятор давления типа РДК, используемый при баллонных установках и рассчитанный на начальное давление до 16 кгс/см2.
Давление на выходе можно регулировать в пределах 100—300 мм вод. ст. Производительность регулятора при перепаде давления в 1 кгс/см2 и удельном весе пропанбутановой смеси около 2 кг/м3 равна 1 мз/ч. На рис. показано устройство регулятора.
Газ высокого давления поступает через входной штуцер под клапан 2 с уплотнением из масло-, бензо- и морозостойкой резины. Положение клапана по отношению к седлу, расположенному на входном штуцере, определяется положением мембраны 3, связанной с клапаном рычажно-шарнирным механизмом.
На мембрану сверху воздействует пружина 4, а снизу давление газа. Сжатие пружины регулируется винтом 5, которым осуществляют настройку регулятора на рабочее дав¬ление. В этом случае газ, проходя через клапан, будет его и поступать через выходное отверстие 6 регулятора к газовым приборам.Если выходное давление будет повышаться сверх заданного, то пружина 4 сожмется, мембрана пойдет вверх и через рычажно-шарнирный механизм 7 подаст клапан вниз и уменьшит проход газа через регулятор. В мембрану регулятора вмонтирован предохранительный клапан 8, который работает следующим образом: при закрытом клапане 2 и повышении давления под мембраной сверх установленного (‘при отсутствии расхода газа и неплотном закрытии клапана) мембрана, преодолевая действие пружины 4 и пружины 9 предохранительного клапана 5, отойдет от уплотнения 10 и сбросит излишек давления газа через отверстие под верхнюю крышку 12 регулятора, которая соединяется выбросной трубкой с атмосферой.
После настройки регулятора на определенное рабочее давление регулировочный винт 5 закрывается колпачком 13 и закрепляется винтом 14, который пломбируется. Абонентам запрещается производить регулировку давления газа винтом 5.
Для создания нормальных условий работы регулятора давления, когда положение клапана находится в области регулирования, расчетная производительность его должна быть примерно на 20% больше требуемой максимальной производительности регулятора. По этой причине регулятор рекомендуется подбирать так, чтобы он был загружен при требуемой производительности не более чем на 80%, а при минимальном расходе не менее чем на 10%.
Регулятор давления РДК
Каковы наиболее частые поломки регулятора?
Их можно определить с помощью следующих признаков:
- давление до и после арматуры одинаково или постепенно растет;
- невозможность регулировки оборудования;
- малая пропускная способность сети – плохой напор воды;
- присутствие постороннего шума;
- наличие течи устройства.
В большинстве случаев причина кроется в нарушении герметизации, которая может быть вызвана износом уплотнительных колец. Также плотно прилегать золотнику к корпусу мешает известняковая накипь.
Более редки ситуации, при которых происходит механические разрушения конструкции. К ним можно отнести: лопнувшую пружину или её истончение, отсоединение нижнего поршня от штока золотника или разрыв мембраны.
Виды устройств по типу крепления
К важным особенностям запорных устройств относится способ крепления, который зависит от материала и технологии соединения трубопроводов. По способу соединения с трубопроводом обратные клапаны делят на:
- муфтовые;
- наварные;
- фланцевые;
- межфланцевые.
Первая разновидность соединяется с трубами через резьбовой переход. Наварный же вариант больше подходит для применения в трубопроводах, по которым осуществляется перекачивание агрессивных сред. Фланцевые устройства оснащены фланцами с уплотнителями, через которые и производится подключение. Что касается обратных клапанов с межфланцевым креплением, они имеют специальные фиксирующие шпильки. При этом последний вариант выпускается исключительно в двустворчатом либо дисковом исполнении.
В системах водоснабжения обычно используются запорные устройства с подъемно-пружинным механизмом и муфтовым соединением. Они отличаются удобством монтажа и демонтажа, и их ремонт чаще всего ограничивается заменой пружины, представляющей собой наиболее слабый элемент во всей арматуре.
Топливный бакgas tank, fuel tank
Топливный бак предназначен для хранения запаса топлива, необходимого для работы двигателя. Топливный бак в легковом автомобиле обычно располагается в задней части на днище кузова. Емкость топливного бака обеспечивает в среднем 500 км пробега конкретного автомобиля. Топливный бак изолирован от атмосферы. Вентиляцию топливного бака производит система улавливания паров бензина.
Основные компоненты топливного бака:
- Корпус топливного бака
- Подводящая трубка(трубка возврата топлива)
- Отводящая трубка(трубка подачи топлива к топливному фильтру)
- Наливная горловина с крышкой
- Трубка подачи паров топлива к адсорберу
- Фильтр грубой очистки
- Топливный насос
В топливном баке вместе с насосом устанавливается датчик указателя запаса топлива. Конструкция датчика включает поплавок и потенциометр. Перемещение поплавка при изменении уровня топлива в баке приводит к изменению положения потенциометра. Это, в свою очередь, приводит к повышению сопротивления в цепи и уменьшению напряжения на указателе запаса топлива.

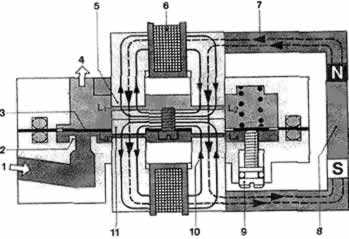

Схема электрогидравлического регулятора давления
1 — подача топлива под давлением в системе, 2 — сопло; 3— заслонка; 4—отвод топлива к нижним камерам дифференциальных клапанов; 5—полюс магнита, 6— обмотка магнита; 7— магнитный поток постоянного магнита; 8 — постоянный магнит; 9 — винт регулировки предварительной загрузки заслонки, 10—магнитный поток электромагнита; 11—заслонка, L1, L2, L3, 4—немагнитные зазоры
В корпусе регулятора, состоящего из немагнитного материала, между двумя двойными полюсами магнита на эластичной ленточной растяжке подвешен якорь. К якорю крепится заслонка. Через магнитные полюса и относящиеся к ним немагнитные зазоры проходят силовые линии электромагнита и постоянного магнита, которые замыкаются через якорь. В двух расположенных диагонально относительно друг друга немагнитных зазорах (L2, L3) магнитные потоки постоянного магнита и электромагнита суммируются, в двух других немагнитных зазорах (L1, L4) эти магнитные потоки вычитаются. На якорь, который перемещает заслонку, в каждом немагнитном зазоре действует сила, которая пропорциональна квадрату магнитного потока, т. е., изменяя силу и направление тока в обмотках электромагнита, можно управлять отклонением заслонки в ту или иную сторону. В канале подачи топлива к электрогидравлическому регулятору давления устанавливается дополнительный фильтр тонкой очистки с магнитной ловушкой для ферромагнитных загрязнений. Слева поступает топливо, справа находится патрубок слива из дозатора. Вверху подключен сливной трубопровод, идущий к баку.
ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Датчик посылает сигналы в ЭБУ о режимах холостого хода и полной нагрузки. Датчик закреплен на дроссельной заслонке. Подвижный контакт датчика закреплен на оси вращения заслонки и замыкает соответствующие контакты в режимах холостого хода и полной нагрузки.
РЕГУЛЯТОР ХОЛОСТОГО ХОДА
Регулятор холостого хода, так же как и клапан дополнительной подачи воздуха который используется в системе впрыска K-JETRONIC может изменять проходное сечение байпасного канала Регулятор холостого хода, ниже на рисунках.
По какому пути пойти
Существуют два варианта ликвидации проблемы. Отдать автомобиль на СТО и ждать выполнения ремонта. При этом необходимо выложить определенную сумму денег, жалко.
Обладая знаниями и разбираясь в устройстве автомобиля ремонт можно провести самостоятельно. Экономия денег на лицо. Однако есть вероятность наступить на подводный камень. Не справиться с проблемой.
Тогда придётся выложить дополнительные деньги на ремонт в специализированном центре, как вам такая перспектива. В любом случае решение принимать вам.
Специалисты рекомендуют не изобретать велосипед, а отдать авто профессионалам, которые выполнят замену быстро, с гарантией качества.

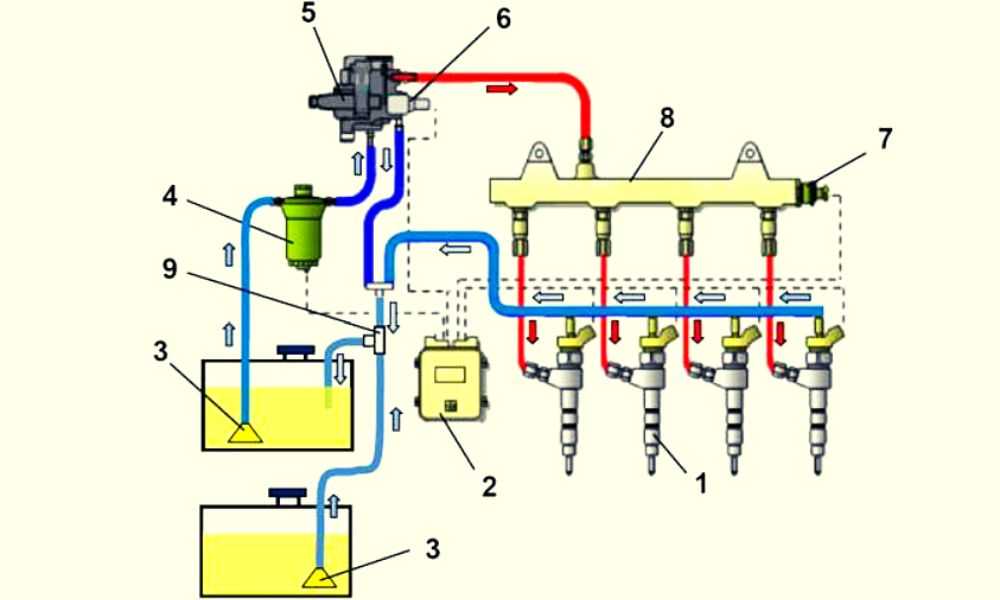

Проблема с обраткой . Где находится обратный клапан , 8 клапанная , инжектор 1.5 двиг.В самом бензанасосе или нет??
1,6 8кл.Где находится обратный клапан?Это рдт или на самом моторчике бензанасоса?
Свечи денсо сегодня только поставил
by Adminrive · Published 09.11.2016
25 комментариев
- Comments 25
- Pingbacks 0
На рампе от рдт идет.
Позиция 5 ??регулятор давления
Dima, а клапан обратки это же не рдт
Артём, он регулирует и лишнее в бак.
Dima, раза 2 менял его. Старый намного лучше . Не знаю на что смотреть даже
Артём, а че не так?
Dima, не стабильно работает двиг, когда зажимаешь обратку работает норм..дергает, расход увеличен, тяги нет..вроде все
Давление в рампе меньше положенного
Артём, так надо давление мерить.
Артём, рдт редко из строя выходят. Насос фильтра в первую
Dima, я слышал про это. Фильтра менял все..в пензонасосе летом менял..так же было, без улучшения. Мне полностью бензонасос менять или же запчасти какие нибудь?
Артём, топливный фильтр+ насос.замерий сколько у тебя давление в рампе Для топливных систем с «обраткой» (на топливной рампе установлен регулятор давления, из которого уходит трубка обратно в бак) нормальным считается давление 2,7 атм (при перегазовке должно подпрыгивать до 3-х атмосфер). Однако давление 2,5 атм тоже допустимо. Если давление меньше, то топливная система неисправна. Пульсация давления (0,2 атм) свидетельствует о забитости сетки грубой очистки (находится в баке с топливным насосом).
Артём, насос не разборный, только менять. Но сначала давление в рампе мерить. Потом дальше
Дмитрий, хорошая статья! Надо попробывать..
Основные особенности обратно-запорной арматуры
Такое устройство, как обратный клапан, отличается небольшими размерами, однако является достаточно мощным и обеспечивает неизменное направление потока воды в трубах. Подобные затворы устанавливаются и в магистральных, и во внутридомовых водопроводных системах. При отсутствии обратного клапана на конце всасывающей трубы вода просто начнет стекать обратно, если остановится центробежный насос. В итоге в трубопроводе будут образовываться воздушные пробки, которые вызовут перегорание электрооборудования.
В зависимости от места установки выделяют донные и трубопроводные клапаны. Первые служат для сохранения силы и направления потока в случае выхода из строя насосного оборудования. Трубопроводные же, включая осевые и створчатые модели, необходимы для предотвращения падения давления в системе. Таким образом, обратные клапаны обеспечивают эффективную и надежную работу насосной станции, защищают водопроводную систему, насос и сантехнику от гидравлических ударов.
