Проверка и регулировка уровня топлива в поплавковой камере карбюраторов К-151Л и К-151Е производится при неработающем двигателе, на автомобиле установленном на горизонтальной площадке и при снятой крышке карбюратора. Поплавковая камера заполняется топливом с помощью рычага ручной подкачки топливного насоса.
Проверка и регулировка уровня топлива в поплавковой камере карбюраторов К-151Л и К-151Е.
Регулировка уровня топлива в поплавковой камере производится подгибанием язычка петли поплавка до размера 10.75 -11.25 мм между верхней частью поплавка и плоскостью разъема поплавковой камеры, поплавок должен быть поднят в крайнее верхнее положение.
В крайнем нижнем положении поплавок не должен касаться стенок поплавковой камеры, а его язычок должен находиться на упоре А. При этом ход топливного клапана должен быть равен 1.5+0.5 мм. Ход клапана регулируется подгибанием язычка петли поплавка. После регулировки уровень топлива в поплавковой камере снова проверяется и при необходимости регулируется повторно.
Проверка поплавкового механизма карбюраторов К-151Л и К-151Е.
Если регулировка уровня топлива в поплавковой камере не дает желаемого результата, то необходимо произвести проверку поплавкового механизма. Обычно причинами повышенного или пониженного уровня топлива в поплавковой камере являются не герметичность поплавка, неправильная его масса, а также заедание или не герметичность топливного клапана.
После замены уплотнительной шайбы при сборке клапана с серьгой необходимо учесть, что серьга должна быть установлена таким образом, чтобы выступ серьги Б был направлен в сторону, противоположную поплавку.
Регулировка минимальной частоты вращения коленчатого вала двигателя.
Минимальная частота вращения коленвала регулируется поворотом винта эксплуатационной регулировки. При отвинчивании винта частота вращения увеличивается, при завинчивании — уменьшается. Если вращением винта эксплуатационной регулировки не удается достичь устойчивой работы двигателя на минимальной частоте холостого хода, то следует вывернуть винт состава смеси до упора в прилив в гнезде ограничительного колпачка и вновь отрегулировать минимальную частоту вращения винтом эксплуатационной регулировки.
Полная регулировка карбюраторов К-151Л и К-151Е.
Полная регулировка карбюраторов К-151Л и К-151Е производится на станции техобслуживания с использованием газоаналитического оборудования и должна производиться на прогретом двигателе с отрегулированными зазорами в газораспределительном механизме, с исправными свечами зажигания, отрегулированным углом опережения зажигания, и при полностью открытой воздушной заслонке.
Последовательность полной регулировки карбюраторов К-151Л и К-151Е :
Не допускается регулировка минимальной частоты вращения коленчатого вала двигателя с помощью винтов приоткрытая дроссельных заслонок.
Промывка и очистка деталей карбюраторов К-151Л и К-151Е.
Промывка деталей карбюраторов производится бензином с последующей продувкой сжатым воздухом. Для прочистки жиклеров и калиброванных отверстий не желательно использовать металлическую проволоку, так как это приведет к нарушению их размеров и пропускной способности.
Чтобы не перепутать жиклеры при установке, следует обратить внимание на их маркировку. Каждый жиклер имеет маркировку содержащую значение номинальной пропускной способности в мл/мин
Маркировка нанесена ударным способом на головке жиклера со стороны шлица.
Устройство К-151
Рассмотрим конструкцию данного механизма. Устройство карбюратора «Газель» 406 сравнительно простое. Агрегат состоит из нескольких элементов. Нужно сказать, что карбюратор имеет две камеры.
Данный прибор состоит из нескольких частей. Это основной корпус или средняя часть, в котором устроена поплавковая камера. Далее имеется корпус, где установлены дроссельные заслонки. Также в устройстве агрегата можно выделить верхнюю крышку, в ней установлен запорный механизм, который позволяет регулировать количество топлива в поплавковой камере. Также в крышке имеется воздушная заслонка, с ее помощью можно запустить холодный двигатель.
Далее можно выделить важные системы карбюратора «Газель». Это главная дозирующая система и система холостого хода. ГДС или главная дозирующая система очень важна, она является основной в процессе приготовления топливной смеси для основных рабочих режимов двигателя. ГДС – это два топливных жиклера и два воздушных для первой и второй камеры.
Система холостого хода необходима для обеспечения работы двигателя в режиме ХХ, когда главная дозирующая система не задействована и не работает. Данная система состоит из обводного канала, жиклеров – топливного и воздушного, винтов для регулировки – винт количества и качества топливной смеси. Также в устройстве можно выделить электромагнитный клапан.
Карбюратор К-151 Д оснащается ускорительным насосом. Он необходим, чтобы двигатель мог работать без каких-либо провалов при необходимости резкого ускорения или при начале движения. Ускорительный насос представляет собой дополнительные каналы в корпусе, шариковый клапан и распылители.
Есть в данном карбюраторе и эконостат. Данная система нужна, чтобы обогащать смесь при работе двигателя на максимальных нагрузках. Эконостат – это дополнительные специальные каналы, через которые за счет разрежения и открытые дроссельные заслонки подается порция бензина, что призван обогатить смесь.
Имеется и переходная система. Когда ГДС еще не вступила в работу, а дроссельная заслонка приоткрыта, с помощью переходной системы идет питание двигателя, и он может плавно увеличить обороты. Переходных систем две: для первой и второй камеры.
Настройка уровня поплавковой камеры
Первое, с чего начинается регулировка любого карбюратора — это выставление уровня в поплавковой камере. Поплавковая камера содержит запас топлива, поступаемого во впускной коллектор и при неправильной регулировке может нарушить всю работу двигателя.
Методика регулировки уровня поплавковой камеры на Lada 4×4 следующая:
- Запускаем двигатель и оставляем его работать на 5 минут. Допускается легкое подгазовывание, если холостого хода нет. Практически любой Solex хорошо запускается при любом объеме двигателя, даже если есть перелив топлива.
- Остановите двигатель.
- Снимите шланг подачи топлива с карбюратора. Будьте осторожны, так как с него может политься бензин.
- Снимите трос подсоса, а затем открутите 5 винтов крепления верхней крышки карбюратора Solex.
- Горизонтально поднимите крышку с поплавками. Будьте осторожны и не повредите поплавки.

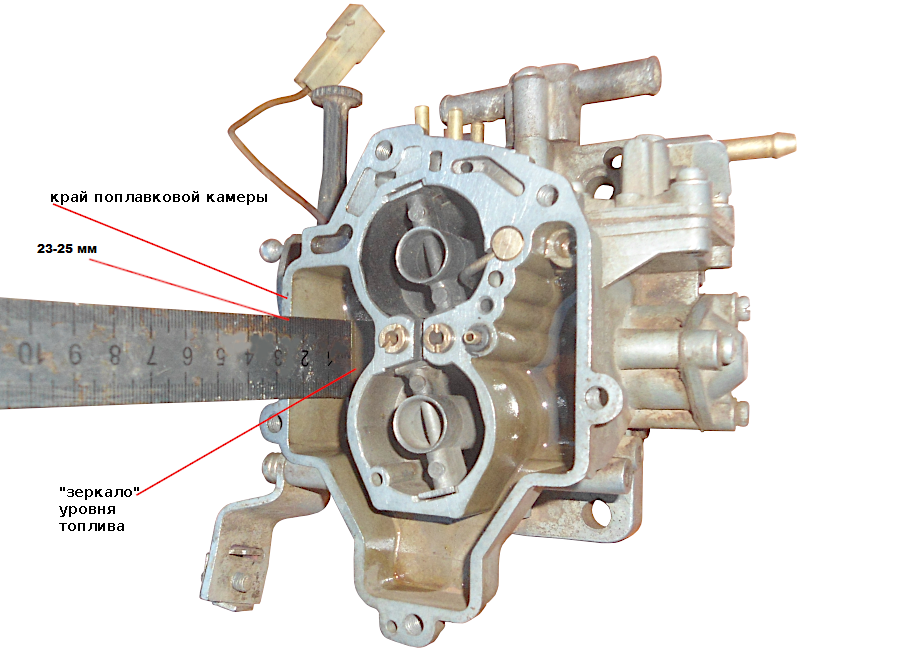

- Замерьте уровень в поплавковой камере при помощи штангенциркуля. Уровень замеряется от верхнего края уровня топлива до привалочной поверхности крышки. Он должен составлять 23-25 мм в обеих камерах. Стоит отметить, что уровень может отличаться, поэтому вычисляем среднее арифметическое.
- Если уровень больше или меньше нормы, подгибаем язычки поплавков в соответствующую сторону, собираем крышку на место и повторяем процедуру сначала. Цикл выполняется до тех пор, пока уровень в камерах не будет составлять 23-25мм.

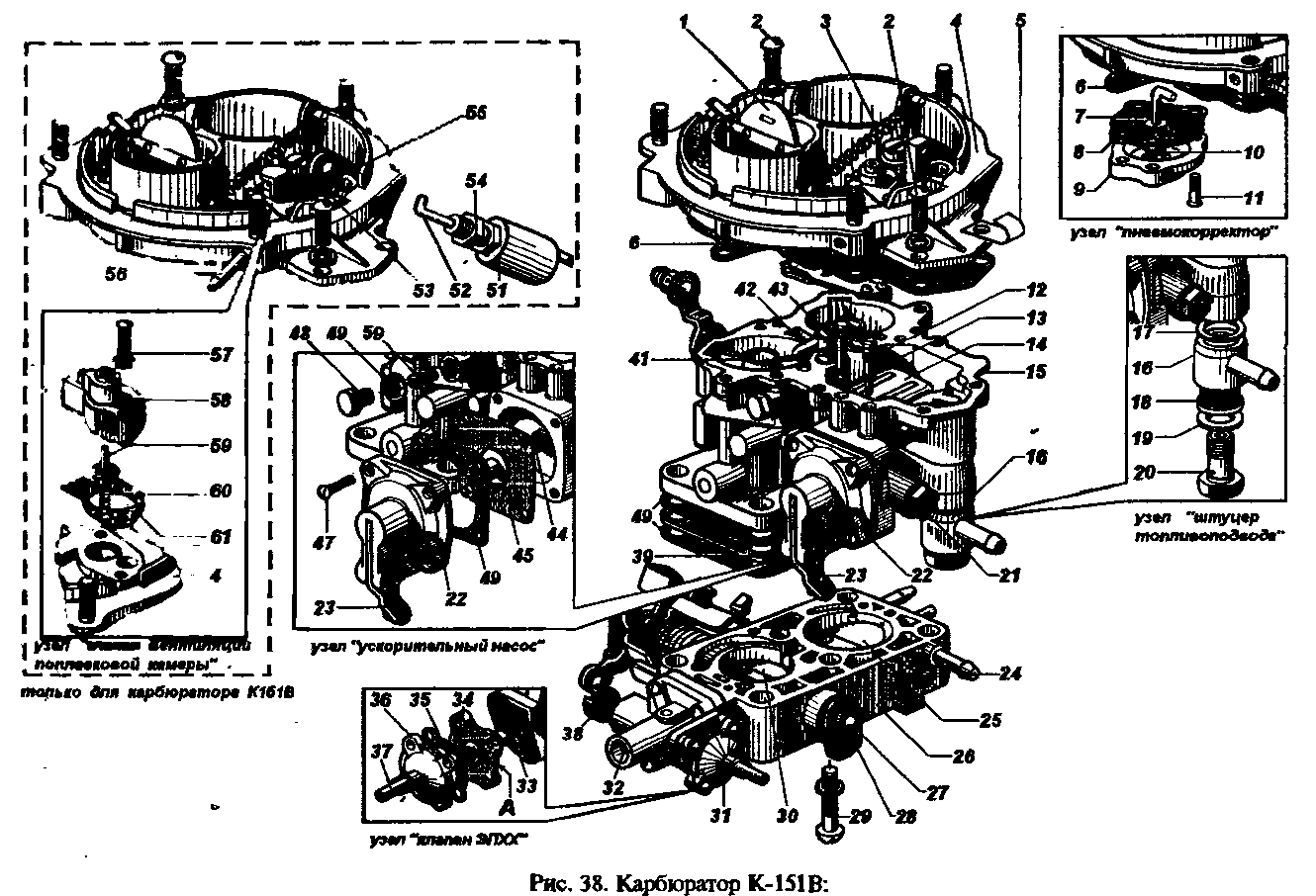

Устройство карбюратора К-151
В топливной системе карбюратор модели К-151 выполняет функцию приготовления топливовоздушной смеси в составе, необходимом для работы автомобильного двигателя при различных нагрузках – на холостом ходу, на средних или максимальных оборотах. Этот узел применяется на легковых автомобилях «Волга», ИЖ, на коммерческих автомашинах «Газель», «Соболь», внедорожниках УАЗ. Существуют различные модификации «сто пятьдесят первого», и в зависимости от его модели в названии в конце добавляется буква, например, карбюратором К-151С комплектуются машины ГАЗ-3102/31029, ГАЗ-3302 «Газель». Также в зависимости от модели К-151 жиклеры могут устанавливаться разного сечения – многое зависит от характеристик и объема двигателя.
Карбюратор 151-й серии состоит из следующих систем и элементов:
- основного корпуса (средней части) с поплавковой камерой;
- корпуса дроссельных заслонок – поворачиваются заслонки за счет привода, связанного с педалью акселератора (газа);
- верхней крышки поплавковой камеры – в ней находится запорный механизм, не позволяющий камере переполняться бензином, а также воздушная заслонка, необходимая для запуска холодного двигателя и его прогрева;
- главной дозирующей системы – является основной в приготовлении топливовоздушной смеси (ТВС), состоит из каналов определенного сечения, двух топливных и двух воздушных жиклеров;
- системы холостого хода, которая необходима для стабильной работы ДВС на холостых оборотах – в ее состав входит обводной канал, регулировочные винты (качества и количества ТВС), жиклеры (топливный и воздушный), клапан экономайзера с мембранным механизмом;
- насоса-ускорителя – он позволяет автомобилю ехать без провалов при резком ускорении, состоит из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
- эконостата – система предназначена для обогащения ТВС на больших оборотах мотора, представляет собой дополнительные каналы, через которые под воздействием большого разрежения при открытых дроссельных заслонках во впускной коллектор поступает дополнительная порция топлива;
- переходной системы – он нужна для плавного увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере, состоит из топливного и воздушного жиклеров.
Карбюратор К-151 состоит из двух камер, дроссельные заслонки в нем открываются последовательно, на входе в штуцере установлен фильтр – защитная сетка. Узел также оснащен обратным топливопроводом, по которому излишки бензина сбрасываются назад в бензобак, также «обратка» не позволяет создавать избыточное давление топлива. Само по себе устройство карбюратора К-151 достаточно сложное, и чтобы отремонтировать и настроить узел, нужен опыт, строгое соблюдение инструкции по ремонту.
Плохо заводится на газу ВАЗ. Видео
Видео Как настроить газ на инжекторе и карбюраторе.
Видео Как самому настроить газовые форсунки ГБО 4 поклоение
Андрей Зелин (ЮМБР)
Для начала разделим все редукторы 2-го (2+) поколения на 3 группы.
- Старые «голландцы» выпуска конца 1980-х, начала-середины 1990-х, типа VIALLE. Очень надежные аппараты (ресурс под 200 тыс). В Беларуси их мало и, как правило, уже «мертвые».
- Редукторы производства Италии, Польши или Турции. Например, LONGAS, BRC, VOLTRAN. В общем между собой схожи и имеют 2 регулировочных винта.
- Редукторы той же Италии или лицензионные с одним регулировочным винтом. Например, LOVATO.
Функции и устройство карбюратора
В современных двигателях за приготовление ТВС отвечает электронная система, работающая в паре с инжектором. Предшественником этой схемы является карбюратор, который в состоянии готовить качественную горючую смесь без какого-либо участия электронных мозгов. А поскольку пропорции смеси меняются в зависимости от режима работы мотора, карбюратор должен уметь готовить оптимальный состав при любых нагрузках, от холостых до максимальных оборотов вращения коленвала. И, нужно сказать, он хорошо справляется с этой задачей. Даже сегодня К-151 можно встретить на таких отечественных автомобилях, как «Газель» со всеми её модификациями, ИЖ, «Волга», и, конечно же, УАЗ.
Хотя в ассортименте торговой марки Пекар имеется немало моделей, «сто пятьдесят первой» отведено почётное место, причём существует немало модификаций этого карбюратора, отличающихся в названии буквой после численного обозначения модели. В частности, автомобили ГАЗ-3302 (или просто «Газель»), а также ГАЗ-3102 («Волга») комплектуются карбюратором модификации К-151С. Различия между модификациями состоят в жиклёрах разного диаметра, рассчитанные для подготовки ТВС для конкретных силовых агрегатов.
Состав карбюратора Пекар-151:
- корпус с поплавковой камерой;
- вторичный верхний корпус, в котором устанавливаются дроссельные заслонки, управление которыми осуществляется приводным тросиком, соединённым с педалью акселератора;
- крышка ПК, служащая площадкой для установки запорного механизма, предотвращающего переполнение камеры горючим. Здесь же расположена воздушная заслонка, используемая при пуске и прогреве холодного мотора;
- дозирующая система, которая ответственна за формирование топливовоздушной смеси и включает каналы определенного диаметра, два воздушных и такое же количество топливных жиклёров;
- подсистема холостого хода, используемая при работе силового агрегата в режиме холостых оборотов. Включает обводной канал, по одному топливному и воздушному жиклёру, винты регулировки количества/качества горючей смеси, клапан экономайзера мембранного типа;
- насос-ускоритель, отвечающий за равномерную динамику двигателя, без провалов при резком увеличении оборотов. Включает дополнительные каналы, проходящие в корпусе с поплавковой камерой, мембранное устройство, шариковый клапан и распылитель бензина;
- эконостат – деталь, которая обогащает смесь при работе мотора на повышенных оборотах. Включает систему дополнительных каналов, предназначенных для подачи во впускной коллектор внеплановой порции горючего при полностью открытых дроссельных заслонках;
- переходная система, которая задействуется на начальной стадии открытия ДЗ, расположенной во вторичной камере и служит для плавного роста оборотов. Включает в себя пару жиклёров обеих типов.
Таким образом, К-151 относится к категории двухкамерных карбюраторов, в котором ДЗ открываются последовательно. Во входной штуцер интегрирован сетчатый фильтр. Предусмотрен в нём и топливопровод, предназначенный для слива излишков бензина обратно в бак и для защиты от избыточного давления в камере. Как видим, простым это устройство назвать нельзя, поэтому для выполнения его настроек требуется немалый опыт.
Существующие модификации
Как и говорилось выше, карбюратор К-151 имеет множество разновидностей. Самым маленьким топливным жиклёром оснащается карбюратор К151С. В остальном разницы между моделями практически нет, не считая наличия или отсутствия специального выхода для газов. Например, модель К151Д не оснащёна таким штуцером.
Разница также касается типа дросселей. Это может быть троссовый или тяговый вариант исполнения механизма. Некоторые модификации К-151 оснащаются двумя вариантами системы подсоса. Различают устройства с пластиково-гладким и металлическо-ступенчатым сектором.
Подробнее о разнице между модификациями смотрите в таблице.
Расход топлива – по заводским нормам и реальный
По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:
- Загруженность авто;
- Погодные условия;
- Дорожная обстановка;
- Техническое состояние автомобиля.
В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.
Таблица сравнения расхода топлива в различных модификациях автомобиля Газель
Подключение К-151
«Солекс» не устраивал водителей. Выходом оставался один единственный вариант – это ремонт, регулировка, доработка К-151. Поэтому давайте рассмотрим подключение карбюратора «Газели».
Агрегат имеет несколько штуцеров для присоединения шлангов. Это два штуцера для шлангов подачи топлива и сброса лишнего обратно в бак. Также имеется штуцер для шланга вентиляции картерных газов. Еще один необходим для присоединения клапана экономайзера.
Первый и второй штуцеры очень важны. Перепутать шланги местами при подключении нельзя. Шланг обратки имеет встроенный клапан, и бензин не будет поступать из бака. Двигатель не сможет запуститься
Далее важно подключить патрубок системы вентиляции картера, если мотор новый. Газы под воздействием разряжения будут попадать во впускной коллектор, и догорать там
Шланги управления экономайзером холостого хода необходимо подключить. Глушить их нельзя – мотор будет работать нестабильно, а также серьезно снизится мощность.
Необязательным является штуцер рециркуляции и соответствующий клапан. Он влияет лишь на экологичность выхлопных газов. Да и не всегда устройство может установлено на автомобиле.
1.1 Место расположения и зона обслуживания предприятия
1
| Марка и модель автомобиля | Год выпуска автомобиля | Место регистрации автомобиля |
| Audi 80 1.8 | 1991 | Вологда |
| Audi 80 2.0 | 1993 | Вологда |
| Audi A6 | 1997 | Вологда |
| Audi A6 | 2001 | Вологда |
| BMW 318 | 1987 | Вологда |
| BMW 325 | 1997 | Архангельск |
| BMW 525 | 2000 | Вологда |
| Chrysler Concorde | 1994 | Киев |
| Daewoo Espero | 1998 | Вологда |
| FordEscort | 1992 | C.-Петербург |
| Ford Escort GLX | 1990 | Вологда |
| Ford Mondeo | 1993 | Вологда |
| Honda Accord | 1986 | Вологда |
| Hyundai Accent | 1999 | Вологда |
| Hyundai Accent | 2000 | Вологда |
| HyundaiAccent | 2002 | Вологда |
| HyundaiH1 | 2002 | Архангельск |
| HyundaiH1 | 2001 | C.-Петербург |
| HyundaiSantaFe | 2002 | Вологда |
| HyundaiSonata | 2002 | Вологда |
| HyundaiSonata | 2001 | Вологда |
| Jeep Grand Cherokee 4.7 | 1999 | Вологда |
| KiaClarus | 1996 | Вологда |
| Kia Rio | 2001 | Вологда |
| Mercedes Benz E 200 | 1994 | Вологда |
| Mercedes Benz E 280 | 1999 | Вологда |
| Mercedes Benz S 500 | 1999 | Вологда |
| Mercedes Benz V 230 | 1996 | Москва |
| Mitsubishi Carisma | 1996 | Вологда |
| Mitsubishi Carisma 1.6 Classic | 2001 | Вологда |
| Mitsubishi Carisma 1.6 Classic | 2002 | Вологда |
| Mitsubishi Carisma 1.6 Classic | 2002 | Вологда |
| Mitsubishi Carisma 1.6 Classic | 2001 | Вологда |
| Mitsubishi Carisma 1.6 Classic | 2002 | Вологда |
| Mitsubishi Carisma 1.6 Classic | 2000 | Вологда |
| Mitsubishi Carisma 1.6 Classic | 2002 | Вологда |
| Mitsubishi Carisma 1.6 Classic | 2001 | Вельск |
| Mitsubishi Carisma 1.6 Classic | 2002 | Вологда |
| Mitsubishi Carisma 1.6 Classic | 2001 | Архангельск |
| Mitsubishi Carisma 1.6 Classic | 2000 | Вологда |
| Mitsubishi Carisma 1.6 Comfort | 2002 | Архангельск |
| Mitsubishi Carisma 1.6 Comfort | 2002 | Вологда |
| Mitsubishi Carisma 1.6 Comfort | 2002 | Вельск |
| Mitsubishi Carisma 1.6 Comfort | 2002 | Вологда |
| Mitsubishi Carisma 1.6 Comfort | 2002 | Вологда |
| Mitsubishi Carisma 1.6 Comfort | 2002 | Вологда |
| Mitsubishi Carisma 1.6 Comfort | 2002 | Вологда |
| Mitsubishi Carisma 1.6 Comfort | 2001 | Вологда |
Продолжениетабл. 1.1
| Mitsubishi Carisma 1.6 Comfort | 2001 | Вологда |
| Mitsubishi Carisma 1.8 Avance | 2000 | Вологда |
| Mitsubishi Carisma 1.8 Avance | 2000 | Вологда |
| Mitsubishi Carisma 1.8 Avance | 2002 | Вологда |
| Mitsubishi Carisma 1.8 Avance | 2000 | Вологда |
| Mitsubishi Carisma GLX TD | 1998 | Мурманск |
| Mitsubishi Colt | 2001 | Вологда |
| Mitsubishi Eclipse | 1991 | Архангельск |
| Mitsubishi Galant | 2002 | Вологда |
| Mitsubishi Galant | 1995 | Вологда |
| Mitsubishi Galant | 1989 | Вологда |
| Mitsubishi Pajero II | 1996 | Вологда |
| Mitsubishi Pajero III | 2002 | Вологда |
| Mitsubishi Pajero III | 2001 | Вологда |
| Mitsubishi Pajero Pinin | 2002 | Вологда |
| Mitsubishi Pajero Sport | 2001 | Вологда |
| Mitsubishi Space Star | 2002 | Вологда |
| Mitsubishi Space Star | 2002 | Вологда |
| Mitsubishi Space Star | 2002 | Вологда |
| Mitsubishi Space Star | 2002 | Вологда |
| Mitsubishi Space Star | 2002 | Вологда |
| Mitsubishi Space Star | 2001 | Вельск |
| Mitsubishi Space Star | 2002 | Вологда |
| Mitsubishi Space Star | 2001 | Вологда |
| Mitsubishi Space Star | 2002 | Шексна |
| Mitsubishi Space Star | 2002 | Вологда |
| Mitsubishi Space Wagon | 1994 | Вологда |
| Mitsubishi Space Wagon | 2001 | Москва |
| Nissan Primera | 1995 | Вологда |
| OpelOmega | 1994 | Вологда |
| Peugeot 205 | 1999 | Вологда |
| SAAB 9000 Aero | 1995 | Вологда |
| SkodaFeliciaCombi | 1997 | Вологда |
| Skoda Oktavia Elegance 20V turbo | 2001 | Вологда |
| Skoda Oktavia Elegance 20V turbo | 2000 | Вологда |
| Skoda Oktavia SLX TD | 1999 | Вологда |
| Toyota Carina E 1.8 GL | 1997 | Вологда |
| Toyota Land Cruiser 80 | 1998 | Вологда |
| Toyota Land Cruiser Prado | 2000 | Вологда |
| Volkswagen Passat | 1997 | Вологда |
| Volkswagen Passat | 2000 | Вологда |
| Volkswagen Passat Variant | 1993 | Вологда |
| Volkswagen Passat Variant | 1990 | Вологда |
| Volkswagen Passat Variant | 1992 | Вологда |
| Volkswagen Passat Variant | 1990 | Мурманск |
| Volvo 640 | 1992 | Вологда |
| Volvo 850 T5 | 1994 | Вологда |
| ВАЗ-2104 | 1992 | Вологда |
| ВАЗ-2106 | 1994 | Вологда |
| ВАЗ-2107 | 1991 | Вологда |
| ВАЗ-2108 | 1990 | Вологда |
| ВАЗ-21083 | 1995 | Вологда |
| ВАЗ-2109 | 1994 | Вологда |
| ВАЗ-21093 | 1995 | Вологда |
| ВАЗ-2110 | 2000 | Вологда |
| ГАЗ-3110 | 1999 | Вологда |
Описание конструкции
Карбюратор К-151Д, устанавливаемый на автомобиль с двигателем ЗМЗ-4063, имеет два расположенных рядом вертикальных канала (камеры) для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка. Привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка. Камера, в которой дроссельная заслонка открывается раньше, называется первой, другая – второй.
В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры, создающие разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается при помощи механизма с поплавком и игольчатым клапаном.
Поплавковый механизм карбюратора полностью (вместе с иглой и поплавком) размещен в корпусе карбюратора и доступен для визуального контроля после снятия крышки (уровень топлива в поплавковой камере можно измерить, не вынимая поплавка).
Карбюратор состоит из трех основных частей:верхней — крышки корпуса, с фланцем и шпильками крепления корпуса воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Крышка крепится семью винтами к корпусу карбюратора через картонную прокладку;средней — корпуса карбюратора, с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами;нижней — корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода, а также устройством холостого хода, крепящемся к корпусу карбюратора снизу двумя винтами через три прокладки (две тонкие – картонные и одна толстая – пластмассовая).
В карбюраторе имеются следующие системы, устройства и механизмы:
поплавковый механизм;
топливодозирующие системы;
главные дозирующие системы
первой и второй камер;
система холостого хода;
переходная система второй камеры;
эконостат;
ускорительный насос;
пусковое устройство
клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода (ЭПХХ);
система вентиляции картера;
система вентиляции поплавковой камеры;
механизм управления дроссельными заслонками.Система холостого хода — автономная, с регулировкой состава смеси.
Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной
заслонки второй камеры.Ускорительный насос диафрагменного типа, вступающий в работу при резком нажатии на педаль акселератора. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.Пусковое устройство — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится при помощи ручного привода. В момент пуска двигателя пневмокорректор под действием
разрежения, возникающего во впускном трубопроводе, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.
Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель. Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.
| Параметры | Первая камера | Вторая камера | |
| Жиклер топливный главный* | 225±3,0 | 340±4,5 | |
| Жиклер воздушный главный* | 330±4,5 | 330±4,5 | |
| Блок жиклеров системы холостого хода с эмульсионной трубкой*: | жиклер топливный | 95±1,5 | – |
| жиклер воздушный | 85±1,5 | – | |
| Жиклер воздушный системы холостого хода | 425±6 | – | |
| Жиклер эмульсионный системы холостого хода* | 280±3,5 | – | |
| Жиклер топливный переходной системы* | – | 150±2,0 | |
| Жиклер воздушный переходной системы* | – | 270±3,5 | |
| Диаметр отверстия в винте-держателе распылителя эконостата, мм | – | 2+0,06 | |
| Диаметр отверстия перепуска топлива в бак, мм | 1,1+0,06 | – | |
| Диаметр седла топливного клапана, мм | 2,2+0,06 | – | |
| Диаметр диффузоров, мм: | малых | 10,5+0,1 | 10,5+0,1 |
| больших | 23+0,045 | 26+0,045 | |
| Производительность ускорительного насоса за 10 полных ходов, см3 | 10±2 | ||
| Уровень топлива от верхней кромки корпуса, мм | 21,5+1,5 | ||
| * В таблице даны маркировки, нанесенные на жиклерах с указанием погрешности при измерении их пропускной способности. |
Регулировка карбюратора К-151, К-151Д
1. Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора. Однако можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги.
Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется. Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.
|
|
Рис. 1При уровне топлива ниже указанного необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана. При повышенном уровне язычок подогнуть вниз. После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса.
2. Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр. Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода. Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм. Частота вращения коленчатого вала двигателя при этом должна составлять 2500–2700 мин –1 . Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт. После окончания регулировки контргайку плотно затянуть.
|
|
Рис. 23. Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром. Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу. Затем с помощью винта количества 1 установить частоту, повышенную на 100–120 мин –1 . После этого завернуть винт качества до снижения частоты вращения на 100–120 мин –1 . Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа. Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.
Проверка
Проверяют работу ускорительного насоса при снятой крышке карбюратора после регулировки уровня топлива.
При резком открытии дроссельных заслонок из распылителя ускорительного насоса должна выходить ровная сильная струя бензина, достигающая каналов корпуса дроссельных заслонок без касания стенок диффузоров. Неравномерная и искривленная струя свидетельствует о частичном засорении каналов распылителя. При полном отсутствии струи следует убедиться в чистоте и исправности топливоподводящего винта распылителя и расположенного в нем нагнетательного клапана. При их исправности следует проверить чистоту и исправность диафрагменного механизма ускорительного насоса, разобрав его, как это описывалось выше.
Регулировка холостого хода
Перед тем, как приступить к регулировке холостого хода надо убедиться в исправности системы зажигания (свечи, высоковольтные провода, угол опережения зажигания), а также отрегулировать зазоры между клапанами и коромыслами ГРМ.
Запустив, прогреваем двигатель до температуры охлаждающей жидкости 80—90°С.
Заворачиваем до упора винт качества и винт эксплуатационной регулировки (количества) частоты вращения коленчатого вала.
Затем отворачиваем винт качества на 2—3, а количества на 5—6 оборотов.
Пускаем двигатель и винтом эксплуатационной регулировки (количества) устанавливаем частоту вращения коленчатого вала 550—650 мин.
Снятие и проверка электромагнитного клапана системы ЭПХХ
Система ЭПХХ отключает подачу топлива во впускной трубопровод в режиме торможения двигателем (так называемого принудительного холостого хода), тем самым экономится топливо и уменьшается выброс токсичных веществ в атмосферу.
Ослабляем хомуты и снимаем шланги с патрубков клапана, пометив их положение.
При выключенном зажигании отсоединяем провода.
Ключом на 10 отворачиваем гайку крепления клапана и минусового провода.
Для проверки клапана подуйте в боковую трубку клапана — воздух должен выходить через воздушный фильтр, а при подаче напряжения на контакты — через вторую трубку.
Неисправный клапан заменяем. Устанавливая клапан, убедитесь в правильности подсоединения шлангов:
боковая трубка соединяется с экономайзером, а центральная — с задроссельным пространством карбюратора.
Проверка блока управления системой ЭПХХ
Сдвинув с разъемов электромагнитного клапана изоляцию, подсоединяем вольтметр.
Отсоединяем провода от микропереключателя карбюратора.
Запускаем двигатель.
Вольтметр должен показать наличие напряжения.
Увеличиваем частоту вращения коленчатого вала двигателя.
По достижении 1700-1 мин блок управления должен отключить электропитание клапана, а после падения частоты вращения до 1300 мин-1 — вновь включить.
Неисправный блок заменяем.
Регулировка микропереключателя системы ЭПХХ
Отсоединяем провода от микровыключателя.
Подсоединяем к его штекерам омметр.
При отпущенной педали подачи топлива контакты микровыключателя должны быть разомкнуты, при малейшем нажатии на педаль — замкнуты.
Для регулировки момента включения, отверткой ослабляем два винта и, перемещая микропереключатель вдоль овальных отверстий корпуса, добиваемся его оптимального положения.
Системы обогащения смеси
Эконостат служит для повышения мощности двигателя обогащением смеси до соотношения 1:13…1:14. Распылитель эконостата расположен значительно выше уровня топлива в поплавковой камере, в воздушном канале крышки карбюратора, где скорость воздуха значительно ниже, чем в диффузоре. Поэтому топливо начинает поступать через эконостат только при работе двигателя на средних и высоких оборотах и нагрузках близких к полным. Засорение жиклера эконостата может быть одной из причин снижения максимальной скорости автомобиля.
Ускорительный насос служит для компенсации обеднения смеси при резком открытии дроссельной заслонки впрыскиванием дополнительного топлива в воздушный канал карбюратора. В К-151 ускорительный насос мембранного типа. С одной стороны у мембраны имеется пружина, обеспечивающая всасывание топлива, с другой – демпфирующая пружина. Период впрыскивания определяется характеристикой демпфирующей пружины, проходным сечением распылителя, жиклером дренажной системы. Закон впрыскивания определяется профилем приводного кулачка и соотношением длин рычагов. Для предотвращения впрыска топлива при малых перемещениях мембраны, например, при движении по неровной дороге, рабочая полость мембраны сообщается с поплавковой камерой перепускным каналом. Регулирование подачи топлива осуществляется иглой в жиклере перепускного канала или изменением проходного сечения форсунки.
Одной из причин ухудшения динамики автомобиля во время разгона является нарушение работы ускорительного насоса. Его предварительную проверку можно выполнить без снятия карбюратора с двигателя. При резком открытии дроссельной заслонки из распылителя должна выходить ровная струя. Она не должна попадать на стенки канала или малого диффузора.
Причинами нарушения работы насоса может быть попадание соринок в седло всасывающего или нагнетательного клапанов, но чаще всего – в распылитель (еще две распространенные причины – нарушение герметичности мембраны или заедание рычага – прим. Ред.).
Причины неисправностей
Среди причин неисправностей можно выделить засорение жиклеров, а также воздушных и топливных каналов внутри карбюратора. Сам карбюратор изготовлен из специального сплава, при чрезмерном перегреве корпус может деформироваться, из-за чего может образоваться подсос в систему постороннего воздуха. Нередко запорный механизм в поплавковой камере перестает работать нормально.
С расходом топлива некоторые борются, меняя жиклеры. На самом деле это неправильно. Можно уменьшить жиклеры, но двигатель будет работать на бедной смеси, что также не очень хорошо. Износ самих жиклеров – это очень редкая ситуация. Частая причина большинства проблем с карбюратором – это засоры, пыль, грязь. Основное обслуживание сводится к чистке и настройке.
