Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

распределительный вал, он вращается в пяти опорах блока цилиндров;
распредшестерня, передает движение от коленвала распределительному валу;
8 толкателей, приводятся в движение кулачками распредвала;
8 алюминиевых штанг;
ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
происходит рабочий ход;
последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
открываем капот, снимаем корпус воздушного фильтра;
снимаем клапанную крышку, она держится на шести болтах;

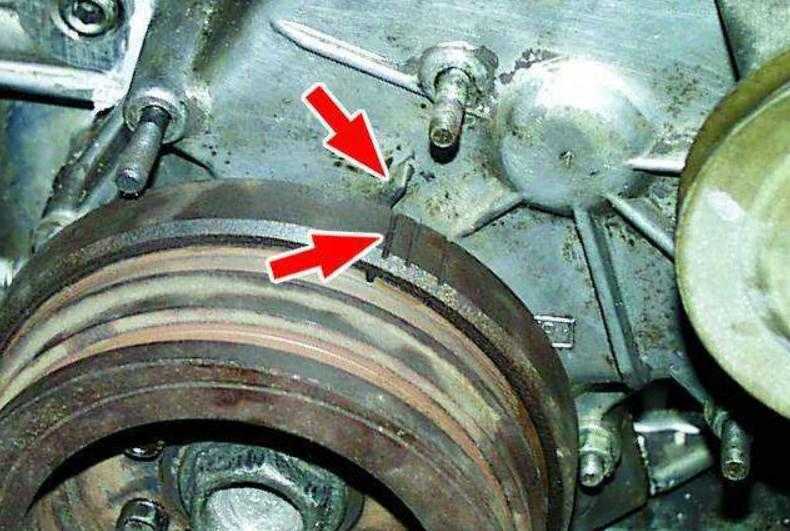

прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;

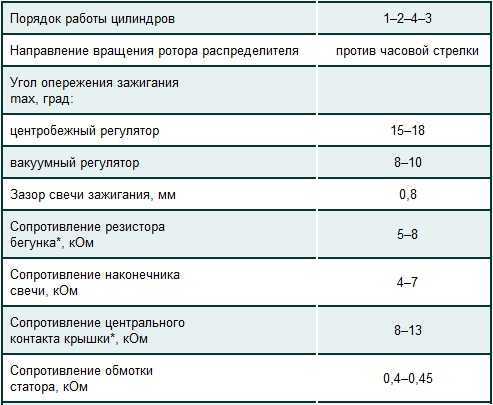

регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
регулируем оба клапана на втором цилиндре;
проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Как часто необходимо проводить настройку

В условиях эксплуатации автомобиля с высокой нагрузкой — перевозка тяжёлых грузов, езда по горам и на малой скорости, срок регулировки сокращается до 8-10 тыс. км. А если в бак заливается не соответствующий ГБЦ бензин, клапаны нуждаются в настройке уже каждые 5-6 тыс. км пробега. Иначе они прогорят, а двигатель потеряет компрессию.

Чтобы не сорвать резьбу в процессе регулировки клапанов, в начале откручивания и на последнем обороте закручивания гайку нужно вращать ключом очень плавно. Наконечники штанг клапанного механизма двигателя ЗМЗ-402 сделаны из дюралюминия, а не стали, как на ЗИЛ-130, например. Поэтому настраивать клапаны на слух крайне сложно. Бряцанье и стуки могут издавать:

изношенные кулачки распредвала;
неравномерно сработавшиеся носики коромысел;
выработанная ось;
расшатанные сухари пружин.

Клапаны с дефектным распредвалом не получится нормально отрегулировать. Поэтому целесообразнее будет заменить распределительный вал. То же касается и сработанных сухарей пружин, так как коромысла в этом случае будут упираться не в клапаны, а в чашки пружин.

Инструкция по регулировке клапанов.

Необходимый инструмент:

отвертка.
ключ рожковый (10,12,13,14).
щупы измерительные на 0.35 и 0.45мм.

Необходимые запчасти и расходные материалы:

прокладка клапанной крышки. (обязательно).
герметик (если устанавливаете резиновую прокладку).
шланг отвода картерных газов (если высох).
шпильки, шайбы от умз 421, гайки, шайбы гровера (по желанию, если хотите убрать подтеки масла).

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

Снимаем клапанную крышку.
Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

Регулируем выпускной клапан первого цилинда (0.35 мм.), выпускной клапан второго цилиндра (0.45мм), впускные клапаны первого и третьего цилиндров (0.45мм).
Проворачиваем коленчатый вал на 360 градусов (полный оборот т.е. снова ставим на эту-же метку)
Регулируем тепловой зазор выпускного клапана четвертого цилиндра (0.35 мм),выпускного клапана третьего цилиндра (0.45 мм), впускных клапанов второго и четвертого цилиндров (0.45 мм).
Закрываем клапанную крышку, собираем навесное оборудование.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг.

Двигатель змз-402 широко известен своей способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я, в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее, когда я сам регулировал клапаны, всем автовладельцам я рекомендовал переделывать стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

За место винтов заворачивайте шпильки от УМЗ.
На них одеваете прокладку (лучше пробковую, я пришел к этой переделке так как так ее монтаж значительно ускоряется).
Устанавливаете на место клапанную крышку.
Последовательно устанавливаете шайбы от УАЗ, гроверы и закручивайте гайки.

Плюсы переделки:

нет риска свернуть слабую резьбу в ГБЦ при установке клапанной крышки
значительно сокращается течь масла, так как, благодаря шайбам от УМЗ, меньше деформируется клапанная крышка.
упрощается установка пробковой прокладки.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат, в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов на змз-402 при установленном ГБО?

На тематических форумах часто можно найти рекомендацию — увеличить на 0,05 мм тепловой зазор для выпускных клапанов. в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.

делать это ни в коем случае не надо — разница в температуре выхлопа между бензином и газом не более 10%, вот вам наверное картинка:

Поверьте 10% в температуре выхлопа, это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.

Заключение.

На этом у меня сегодня всё. Я надеюсь что статья была вам полезна и полностью ответила на вопрос как на змз-402 осуществляется регулировка клапанов. если у вас остались вопросы или если вы хотите дополнить статью — пишите комментарии.

Регулировка зазоров клапанов ГАЗ-3110

Регулировку теплового зазора между клапанами и коромыслами выполняем при ремонте ГБЦ.

Так же при появлении стука в районе клапанной крышки

При увеличенном зазоре появляется характерный звонкий стук.

При маленьком зазоре между клапанами и коромыслами двигатель будет как бы «зажат», или еще говорят – «тупой».

При этом будет снижена его мощность и приемистость, повышенный износ клапанного механизма.

Регулировка проводится на холодном двигателе.

Снимаем корпус воздушного фильтра карбюратора для этого:

1. Отверткой ослабляем затяжку хомута и снимаем шланг отвода картерных газов.

«Отщелкиваем» пять зажимов, и снимаем крышку корпуса воздушного фильтра, вынимаем фильтрующий элемент.

Отверткой ослабляем затяжку хомута и снимаем гофрированный шланг забора воздуха.

Отверткой отгибаем усики стопорных шайб, и ключом на 10 отворачиваем три гайки.

Снимаем корпус воздушного фильтра.

6. Отсоединяем трубку отвода картерных газов.

7. Отсоединяем шланг вакуумного регулятора датчика-распределителя зажигания

8. Торцевым ключом на 10 выворачиваем шесть болтов крышки головки блока

9. Снимаем крышку

10. Снимаем уплотнительную прокладку.

11. Устанавливаем поршень первого цилиндра в ВМТ.

Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра. В противном случае провернуть коленвал на один оборот.

Оба клапана первого цилиндра должны быть закрыты. Коромысла свободно покачиваться.

12. Ключом на 14 отпускаем контргайку регулировочного винта и на один — два оборота отворачиваем регулировочный винт.

Между стержнем клапана и коромыслом вставляем щуп.

Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

13. Выставив зазор, удерживаем регулировочный винт и затягиваем контргайку и вновь проверяем зазор.

Регулируем зазоры обоих клапанов первого цилиндра.

14. Затем специальным ключом за храповик:

Провернуть коленчатый вал на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 2-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 4-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 3-го цилиндра.

Величина зазоров в приводе клапанов:

Номер

цилиндра

Клапан

Величина

зазора,

мм

Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

Впускной

Выпускной

0,40 – 0,45

Впускной

Выпускной

0,40 – 0,45

Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

После регулировки клапанов нужно запустить двигатель и после прогрева сделать пробную поездку. Проверить работу двигателя на всех режимах. При неудовлетворительной работе клапанного механизма повторить проверку зазоров.

Регулировка клапанов 402 двигатель на газу зазор видео

регулировка клапанов | Автор топика: Menaka

Как отрегулировать клапана на уаз буханка 402 двигатель карбюратор.

Alexander (Florimell) в умной книжке всё же написано очень дохотчиво ясно

Alexander (Florimell) если что здесь поищи http://avtorial.ru/UAZ.html

Sergey (Penzima) Я регулировал на стук ещё в 53, деды научили. Если двжок не новый на коромыслах образуется выроботка, в итоге щуп не лезит, а зазор есть. Порядок регулировки в любой книги есть.

Viktor (Akinobu) Сначала находится ВМТ одного из цилиндров на такте СЖАТИЯ, когда оба клапана закрыты. Найти можно по меткам, если их нет — засунув в свечной канал отвертку, найти момент, когда поршень внутри поднимется максимально высоко. КВ можно крутить и за ремень вентилятора, если он достаточно натянут и выкручены свечи.
Найдя ВМТ, мерим зазоры щупом. По идее, у крайних клапанов зазор должен быть больше, чем у средних, но можно сделать все одинаково, оптимально — 0.35 мм. ВМТ следующего цилиндра находится поворотом КВ ровно на пол оборота, т.е. 180* по порядку работы: 1-2-4-3.

Temnila (Sekelaga) Виктор, Не лепи горбатого. у выпускных клапанов 1-го и 4-го горшка зазор должен быть меньше 0, 3 — 0, 35 у всех остальных 0, 35 — 0, 40 Причину сам поймёшь? аль разжувать?

Viktor (Akinobu) Темнила, да пох, я один хрен везде одинаково делаю… Ну, память отшибло слегка, помню, что у крайних не так немного…

Konstantin (Kealamauloa) Сергей, поделись способ, напиши по-конкретней, очень поможешь!!!

Temnila (Sekelaga) Константин, Сложного ничего нет, но объяснить сложно, это показывать нужно точнее тактильные ощущения и звук при проверке.При не ушатанном КШМ щупами самое то, а индикатором ваще идеально.

Konstantin (Kealamauloa) Темнила, спасибо. Может выгрузишь видео в группу, пример будет.

Temnila (Sekelaga) Константин, По видео ничего не понять будет. Тут школяр покрутил — спец проверил и сказал, что не так. Ну пример нужно, а видео этого не даст…Лучше учитесь щупами работать иль индикатором.

Oleg (Jezenya) а что за индикатор на вазе классике есть спец.линейка для регулировки клапанов а это что такое

Konstantin (Kealamauloa) всё просто регулируется, можно по книжке, можно на глаз, начинаем с первого цилиндра, ставим зажигание на первый цилиндр, клапана закрыты, регулируем их, далее сразу регулируем клапана на 2-ом и 3-ем цилиндрах через один клапан, т. е. считаем от радиатора на втором цилиндре это будет 4-ый клапан, а на 3-ем это будет шестой клапан. Далее делаем полный оборот кривым стартером, бегунок зажигания оказывается на 4-ом цилиндре, он закрыт, регулируем оба клапана, а теперь переходим на 3-ий цилиндр регулируем 5-ый клапан, и после на 2-ом цилиндре регулируем 3-ий клапан. Даже щупа не надо, проверено на себе.

Alexander (Florimell) Константин,

Alexander (Florimell) Пропало давление

Temnila (Sekelaga) Александр, после регулировки? и давление чего? масла иль в горшке?

Vadim (Florentia) Виктор, У крайних выпускных1-го и 4-го зазор должен быть меньше 0, 35-0, 40. А для остальных клапанов 0, 40-0, 45.

Viktor (Akinobu) Вадим, да, меньше, ошибся, но 0.45 — это многовато…

Temnila (Sekelaga) Виктор, это то, что дохтор прописал. раньше тож считал, что для крайних 0, 15/20и для остальных 0, 25/30 нормально и так считал до тех пор пока не решил ради эксперимента сделать по мануалу.

Vadim (Florentia) Виктор, Я обычно ставлю-0, 40. А на крайних выпускных 1-го и 4-го-0, 35

Tags: Регулировка клапанов 402 двигатель на газу зазор видео

Последовательность действий при регулировке клапанов

Подготовьте автомобиль для регулировки клапанов, установив его на ровную и стоящую на месте поверхность.
Снимите защитный кожух двигателя, который может закрывать доступ к клапанам.
Найдите регулировочные пробки на головке блока цилиндров двигателя и аккуратно отверните их с помощью подходящего инструмента.
Осмотрите клапаны и валы распределительного механизма для определения их состояния. При необходимости, проведите замену или ремонт выпускных или впускных клапанов.
Убедитесь, что двигатель находится в положении верхней мертвой точки (ВМТ) цилиндра, на который будет производиться регулировка клапанов.
Используя специальные калибры или шаблоны, определите необходимые зазоры между нижними поверхностями клапанов и верхними гранями распределительного механизма. Зазоры читаются с помощью щупа и должны соответствовать рекомендациям производителя.
При необходимости, аккуратно вращайте регулировочный винт для установки правильного зазора. При этом следите, чтобы не повредить приспособление регулировки и чтобы оно крепко фиксировалось после завершения регулировки.
Проверьте зазор ещё раз, чтобы убедиться, что он находится в пределах допустимого диапазона. По необходимости повторите процесс регулировки.
После завершения регулировки клапанов, установите регулировочные пробки и установите защитный кожух двигателя на место.

Приступим к регулировке клапанов

Что нам потребуется для работы помимо таблицы зазоров:

— Набор плоских щупов;— Хорошая шлицевая отвертка;— Ключ на 10;— Ключ на 11 (для ГАЗ 21);— Ключ на 14;— Заводная рукоятка (в простонародье — кривой стартер) или ключ на 46;— Ветошь;— Бензин или растворитель для отмывки деталей.— Из расходников, скорее всего, замены может потребовать прокладка клапанной крышки. Так что подготовим и ее — благо, денег она стоит небольших.Первое, что мы с вами сделаем, это убедимся в том, что двигатель полностью остыл, так как регулировки нужно выполнять «на холодную».

Далее в дело вступает ветошь. Мы очень тщательно удаляем пыль, потеки масла и прочие неопрятности с клапанной крышки и всего, что расположено рядом. Это исключит попадание грязи в механизм при вскрытии. Снимаем газоотводящий шланг (при его наличии) и корпус воздушного фильтра, дабы не мешал. С той же целью,

отсоединяем от карбюратора и убираем в сторону шланг (трубку) вакуумного автомата опережения зажигания. Отворачиваем болты крепления клапанной крышки (иногда встречаются винты под шлицевую отвертку или шпильки ввернутые в головку с гайками). Снимаем крышку. Самое время ее помыть и хорошо прочистить маслоотделитель в вентиляции. Именно для этого нам пригодится бензин или растворитель. Смотрим привалочную плоскость крышки на предмет ее ровности. Часто бывает, что чрезмерное усилие затяжки болтов крепления, деформируют крышку. Как результат — ее перманентное потение маслом даже с самой замечательной новой прокладкой. При необходимости правим легким молотком неровности. Чистой ветошью, в самой головке, удаляем отложения, которые поддаются. Проверяем качество затяжки всех болтов на оси коромысел и т.д. Теперь с помощью заводной рукоятки, а лучше ключа на 46, проворачиваем коленчатый вал до положения верхней «мертвой точки» (ВМТ) первого цилиндра (Об этом мы напишем чуть позже). При этом оба клапана цилиндра будут закрыты. Придерживая отверткой от проворачивания регулировочный винт, ключом на 14 отпускаем его контргайку.

Регулировка клапанов ГАЗ 402

распределительный вал, он вращается в пяти опорах блока цилиндров;
распредшестерня, передает движение от коленвала распределительному валу;
8 толкателей, приводятся в движение кулачками распредвала;
8 алюминиевых штанг;
ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
выпускные и впускные клапана, расположенные в головке блока цилиндров.

сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
происходит рабочий ход;
последний этап в процессе – выпуск отработанных газов.

останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
открываем капот, снимаем корпус воздушного фильтра;
снимаем клапанную крышку, она держится на шести болтах;
прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
регулируем оба клапана на втором цилиндре;
проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

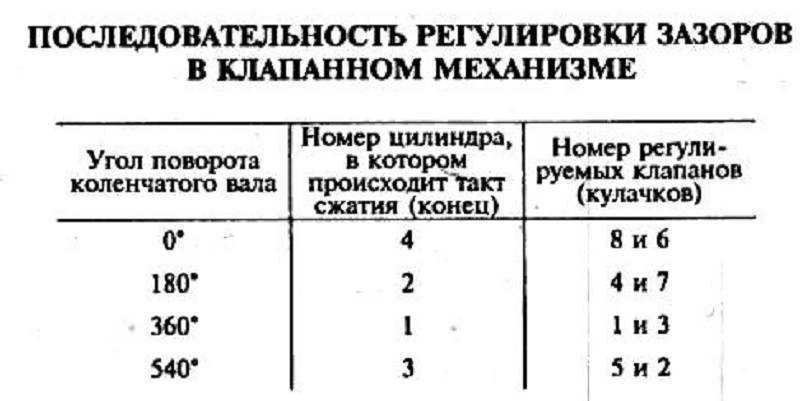

выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

Величина зазоров в приводе клапанов:

Номерцилиндра	Клапан	Величиназазора, мм
1	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40
2	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
3	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
4	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40

Процесс подготовки

Инструменты и расходные материалы, необходимые для проведения процедуры, включены в следующий перечень:

универсальные щупы для замеров;
комплект торцевых и накидных ключей;
набор гаечных ключей;
прокладка для клапанной крышки;
свечной ключ;
мощные плоские и крестовые отвёртки;
молоток;
чистая тряпка.

Прежде чем приступать к проведению работ по регулировке зазоров клапанов ЗМЗ-402, нужно ознакомиться с некоторыми нюансами операции

Важно помнить, что настройка клапанов может производиться только в условиях холодного двигателя. Состояние холодного двигателя подразумевает равенство внутренней температуры мотора и температуры внешней среды

Этап подготовки включает проведение следующих мероприятий:

Проверка щупом зазор двигателя

откручивание номерного знака с целью установки стартера (агрегат пусковой системы механизма);
извлечение свечей зажигания;
снятие крышки трамблёра (прерыватель-распределитель зажигания);
изолирование минусового заряда автомобильного аккумулятора.

Тип горючего также влияет на габариты тепловых зазоров. Головка блока цилиндров, которая предназначена для бензина № 92, но используется с горючим № 80, нуждается в увеличении зазоров до 0,4 мм. Использование газа и бензина № 76 для ГБЦ не рекомендуется, так как подобный случай может вызвать прогорание клапанов.
