Устройство кпп, схема коробки передач на «ладе калине»

Особенности механизма переключения

Если вспомнить устройство и принцип работы коробок передач ВАЗ для серии “Самара”, то механизм переключения в них был снизу и погружен в масляную ванну. После стоянки на морозе масло в коробке густело и передачи переключались очень-очень туго до прогрева двигателя и КПП. Внизу КПП устанавливались фиксаторы для вилки и штока задней передачи, датчик заднего хода, сальник выбора передач – каждый элемент был потенциальным источником течи масла. От этого помогали герметики, но радикально они проблему не решали. А в «АвтоВАЗе» решили – перенесли механизм вверх.

Новый механизм переключения в ВАЗ-1119 (“Калина”) представляет особой отдельный узел. Его можно установить и демонтировать без необходимости разборки КПП. Это отличное решение и полезно не только для быстрого и дешевого производства, что также оценили мастера по ремонту. Теперь ремонтировать механизм переключения стало гораздо проще. За счет применения селекторной решетки все передачи включаются гораздо точней. Есть в механизме и блокировка от включения задней передачи – задний ход доступен только из нейтральной.

Изюминка на торте, точнее в коробке, — это специальная селекторная пластина. Именно она повлияла на точность переключения передач. Пластина заменила собой стандартные раньше блокировки и возвратные пружины. Для разработки пластины потребовалось долго анализировать работу человека с селектором КПП. Усилие на рычаге рассчитывалось с помощью специального программного комплекса.

Замена МКПП

Если обстоятельства сложились не самым благоприятным образом, и вам все-таки пришлось прибегнуть к замене коробки «Калины», необходимо знать правильную последовательность демонтажа трансмиссии.

Подготовка

Перед тем, как снять КПП, изучите инструкцию по эксплуатации автомобиля или посмотрите видео о замене КПП на «Калине».

https://youtube.com/watch?v=gi3AALz3998%3F

После этого подготовьте рабочее место. Замена КПП на «Калине» производится только на остывшем автомобиле. Поднимите автомобиль на подъемнике или заедьте на яму. Не забывайте про требования безопасности. Попросите помощи у напарника, чтобы аккуратно снять КПП.

Не забудьте слить масло с трансмиссии, чтобы при ее демонтаже с нее не потекло.

Инструменты

Приготовьте необходимый инструмент – ключи и головки различных размеров, баллонный ключ, домкрат, пустую емкость.

Снятие коробки пошагово

Первым делом необходимо открутить защиту двигателя, которая крепится на 6 болтов. Следующим этапом слить масло с коробки – для этого открутите заливную и сливную пробки КПП.

1. Снимите аккумулятор для удобства и во избежание самопроизвольных замыканий. Площадка под аккумулятор также будет мешать, поэтому открутите 4 болта, крепящие ее.
2. Отсоедините тросик газа. Для этого извлеките специальную скобу, которая фиксирует его, и вытащите трос.
3. Демонтируйте воздушный фильтр. Отсоединив главный патрубок, движением на себя вытащите кожух фильтра. Под ним можно увидеть тросик сцепления, который расположен рядом со стартером, его также открутите.
4. Следующий этап – откручивание и снятие стартера, который также мешает подобраться к коробке. Теперь поднимите автомобиль на домкрате и снимите передние колеса.
5. После снятия колес отцепите левый привод. Теперь нужно вывесить двигатель на гидравлическом домкрате. Снимите правый привод. Не забудьте вставить заглушку для блокировки дифференциала во избежание вылета планетарной шестерни. В случае с тросовой коробкой немного ослабьте крепления, чтобы сверху можно было отсоединить тросовые привода.
6. Отцепив рычаг кулисы от коробки (за счет ослабления хомута), отсоедините реактивную тягу. Точнее, снять нужно ее часть, которая ближе к кардану кулисы КПП.
7. Вывесите коробку на гидравлическую лапу или специальный упор. Рядом с карданом прикручена «подушка» – ее открутите как от кузова, так и от трансмиссии, крепится она на болтах с торцевой стороны. Затем легко можно подлезть к правому переднему приводу, который необходимо снять.
8. Чтобы отвести коробку от двигателя, открутите 4 болта по ее периметру.
9. Коробка свободна. Осталось ее аккуратно опустить на землю, вытащив из-под машины. Если демонтаж производится на яме, то попросите помощи у напарника, чтобы снять КПП, не уронив ее.

Болт крепления коробки передач «Лады Калины»

Замену коробки можно произвести на станции технического обслуживания. Цена замены КПП на «Калине» начинается с 5 тыс. рублей.

Какую коробку выбрать

Замена КПП «Калины» предполагает установку трансмиссии, которая ставилась на эту модель заводом. Самыми надежными считаются механические коробки переключения передач.

Они просты в ремонте и обслуживании и не требуют особых навыков от автовладельца при ремонте.

При переходе с одной системы на другую, требуются значительные доработки «Лады Калины». Цена на КПП с жесткой тягой составляет около 15 тыс. рублей. В случае, если у вас новая модель «Калины», и коробка в ней с тросовым приводом, придется отдать 25 рублей за новый агрегат.

Установка коробки пошагово

Пошаговый процесс установки аналогичен ее демонтажу, только в обратном порядке. Установите ее с помощью напарника на свое место, соединив шлицы первичного вала КПП и коленчатого вала двигателя, подсоедините все навесное оборудование и патрубки. Залейте трансмиссионное масло в коробку. Замена КПП на «Ладе Калине» практически завершена. Подсоедините и отрегулируйте привод штока кулисы.

Установка КПП на авто

Запустите автомобиль, дайте ему прогреться, осмотрите подкапотное пространство на наличие подтеков, попробуйте переключить передачи. Ход должен быть мягким и без посторонних звуков. Если это так – коробка установлена правильно. Заглушите автомобиль.

После того как автомобиль остыл, установите защиту двигателя.

Демонтаж и монтаж коробки передач

Обслуживание коробки передач предполагает, что механизм придётся снимать, менять его позицию. Перед этим необходимо установить на подъёмник само транспортное средство. Зажигание необходимо полностью выключить и обязательно пригодиться стояночный тормоз.

Как ремонтировать коробку передач? Для этого от аккумулятора отсоединяют клемму «минус». Капот необходимо открыть полностью. Об этом пишет любой справочник по ремонту КПП.

Крышка масляной горловины тоже демонтируется. Необходимо установить предыдущий элемент после того, как снят экран. Коробка переключения передач требует ослабления хомута, ответственного за фиксацию. От соответствующего датчика необходимо отсоединить шланг впускной трубы. Люфт рычага коробки передач требует таких же действий на практике. Затем надо отвернуть гайку воздухозаборника.

Ход ремонта далее зависит от конкретной неисправности.

Коробка передач Лада Калина после демонтажа и разборки.

КПП можно установить на прежнее место после того, как ремонт 1 скорости будет завершён. На наружную поверхность соответствующей втулки в сцеплении наносится смазка ШРУС-4, очень тонким слоем. Это поможет и в том случае, когда болтается КПП. К поворотным кулакам отворачиваются болты фиксации пальцев.

Ремонт первичного и вторичного валов, дифференциала и синхронизатора КПП Лада Калина

Разборка первичного вала КПП

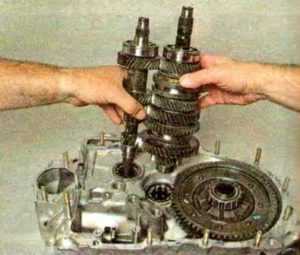

Демонтаж валов рассмотрен в статье – «Разборка и сборка КПП»

Зажимаем первичный вал в тиски с накладками губок из мягкого металла.

Поддеваем двумя монтажными лопатками задний шариковый подшипник и спрессовываем его.

Через оправку наносим удары в торец внутреннего кольца переднего подшипника…

Зажимаем в тиски с мягкими губками вторичный вал.

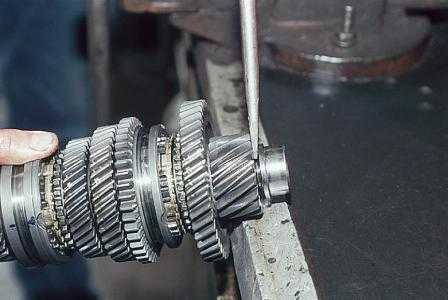

Двумя отвертками упираемся в торцы стопорного кольца…

…и снимаем его с переднего конца вала.

В зазор между внутренним кольцом переднего подшипника и торцом ведущей шестерни главной передачи вставляем отвертку и отжимаем кольцо.

В образовавшийся увеличенный зазор вставляем две монтажные лопатки и спрессовываем с вала внутреннее кольцо подшипника.

Захватив трехлапым съемником ведомую шестерню 1-й передачи, спрессовываем ведущую шестерню главной передачи

При отсутствии съемника подкладываем под шестерню упоры и наносим удары медным молотком в торец вала.

Снимаем ведущую шестерню главной передачи.

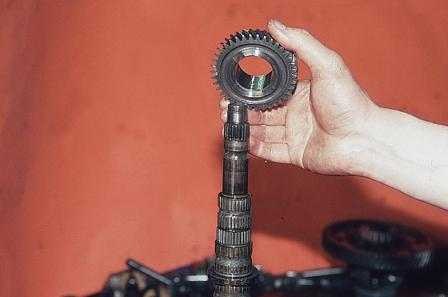

Снимаем ведомую шестерню I передачи.

Снимаем блокирующее кольцо синхронизатора I передачи.

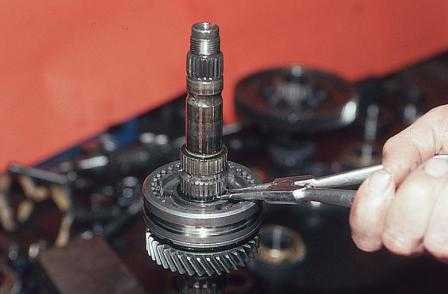

Круглогубцами разводим стопорное кольцо ступицы синхронизатора и снимаем его.

Поддев двумя монтажными лопатками ведомую шестерню II передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора I–II передач.

Снимаем скользящую муфту со ступицей синхронизатора и блокирующее кольцо синхронизатора II передачи

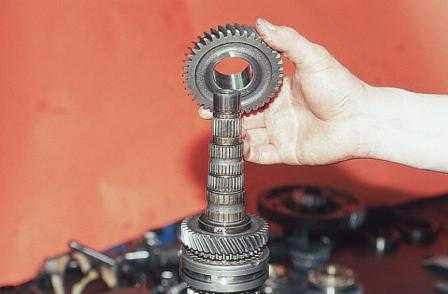

Снимаем ведомую шестерню II передачи.

Переворачиваем вал в тисках.

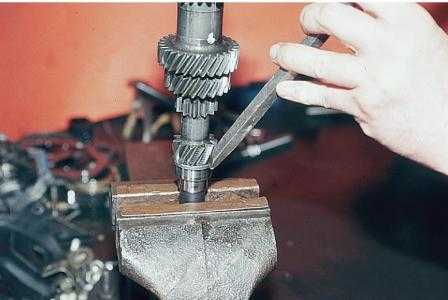

Поддев двумя монтажными лопатками задний подшипник вторичного вала, спрессовываем его.

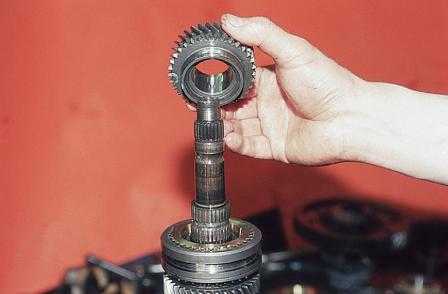

Снимаем ведомую шестерню IV передачи.

Снимаем блокирующее кольцо синхронизатора IV передачи

Круглогубцами разводим стопорное кольцо ступицы синхронизатора и снимаем его

Захватив трехлапым съемником шестерню III передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора III–IV передач

При отсутствии съемника подкладываем под шестерню упоры и наносим в торец вала удары медным молотком.

Снимаем скользящую муфту со ступицей синхронизатора.

Снимаем блокирующее кольцо синхронизатора III передачи

Снимаем шестерню III передачи

Зажимаем ведомую шестерню главной передачи в тиски с мягкими губками.

Головкой «на 17» отворачиваем восемь болтов крепления шестерни к коробке дифференциала.

Медным молотком выбиваем коробку дифференциала.

Проворачивая, вынимаем шестерни приводов (полуосевые) из коробки.

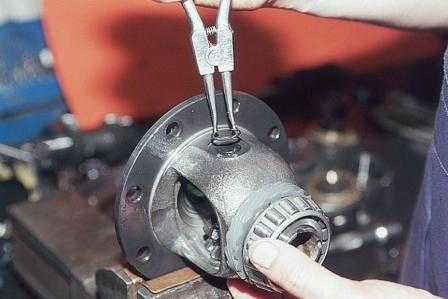

Зажав коробку дифференциала в тиски, круглогубцами снимаем стопорное кольцо с оси сателлитов

Надавив на ось сателлитов, вынимаем ее из коробки.

Извлекаем из коробки сателлиты.

Для снятия подшипников дифференциала зажимаем коробку в тиски.

Вставив зубило в зазор между торцом внутреннего кольца подшипника и коробкой дифференциала, наносим удары по зубилу

Разборка и сборка синхронизатора

Синхронизаторы — II, III — IV и V передач разбираются и собираются аналогично.

Разборку и сборку синхронизатора показываем на примере синхронизатора V передачи.

Перед разборкой помечаем блокирующие кольца и их положение относительно муфты синхронизатора.

Снимаем блокирующие кольца.

Помечаем положение ступицы относительно муфты и положение сухарей относительно пазов ступицы, с тем, чтобы при последующей сборке они были установлены на прежние места.

Для разборки синхронизатора аккуратно сдвигаем муфту по ступице, придерживая рукой шарики от «выстреливания».

Перед сборкой осматриваем детали синхронизатора. Забоины и сколы на шлицах ступицы и муфты, зубчатых венцах блокирующих колец и муфты — недопустимы.

Дефектные детали заменяем новыми.

При значительном износе рабочей конической поверхности блокирующего кольца (минимально допустимый осевой зазор между торцами зубчатых венцов шестерни и блокирующего кольца составляет 0,6 мм) его необходимо заменить.

Для удобства сборки синхронизатора обильно смазываем пружины, сухари и шарики пластичной смазкой.

Положив ступицу на верстак, вставляем в гнезда ступицы пружины, а в пазы сухари — в соответствии с нанесенными ранее метками.

Вставляем подсобранную ступицу в муфту, сориентировав ее так, чтобы при последующей установке шарика он находился бы точно в средней части проточки муфты — в наиболее глубоком ее месте.

Устанавливаем в отверстия сухарей шарики.

Поджимая отверткой поочередно каждый шарик, вдвигаем ступицу по шлицам муфты.

При установке на вал синхронизатора пазы на муфте и ступице должны быть обращены:

— для синхронизатора I — II передачи — к шестерне I передачи;

— для синхронизатора III – IV передачи к шестерне III передачи;

— для синхронизатора V передачи — к упорной пластине подшипников валов.

Источник

Устройство

Автомобили в первом поколении оснащались пятиступенчатой механической КПП ВАЗ-2181, где пять передач для движения вперед и одна задняя передача. В основе механизма лежит хорошо известная КПП от ВАЗ-2108 с небольшими модернизациями. КПП объединена с главной передачей и дифференциалом.

Вам будет интересно:Индикатор аккумулятора: принцип работы, схема подключения, устройство

Устроена коробка передач «Калины» стандартно. Она состоит из ведущей шестерни главной передачи, вторичного и первичного валов, вилок включения передач, датчика заднего хода, картера, механизма переключения передач и центрального фиксатора.

Производители долго думали, что и каким образом улучшить в механизме КПП, в результате решили не вмешиваться в редукторный механизм, иначе понадобятся огромные затраты, чтобы запустить КПП в серию. Без необходимого оборудования невозможно получить должное качество зацепления шестеренок и синхронизаторы.

Вам будет интересно:Масло «Лукойл Генезис Арматек 5W40»: отзывы, характеристики. Lukoil Genesis Armortech 5W40

КПП ВАЗ-1117 («Калина») первая, для которой специалисты «АвтоВАЗа» делали компьютерный расчет каждой детали в механизме, которая подвергается нагрузкам. Просчитывали и моделировали с помощью специального ПО картеры, вилки, рычаги и другие элементы. Таким образом конструкция получилась не только оптимизированной, но и более надежной.

Рекомендуемые АвтоВазом масла в КПП

Специалисты рекомендуют использовать масло с вязкостью от 70W80 и до 80W85.

Производители:

• Роснефть
• Shell
• Liqui Moly
• Лукойл
• Castrol
• Mobil

Также стоит отменить, что компания ZIC тоже преуспела в производстве трансмиссионных жидкостей и набирает немало положительных отзывов.

Производитель автомобиля «Лада Калина» рекомендует для использования масла следующих торговых марок:

• Лукойл TM4 с классом вязкости: 75W-80, 75W-85, 75W-90, 80W-85 и 80W-90
• НОВОЙЛ ТРАНС КП с классом вязкости:80W-85
• Роснефть KINETIC с классом вязкости: 80W-85
• ТНК Транс КП с классом вязкости: 80W-85
• ТНК Транс КП СУПЕР с классом вязкости: 75W-90
• Транс КП-2 с классом вязкости: 80W-85
• Shell Transaxle Oil с классом вязкости 75W-90

Использование масла от ТНК оправдывается в тех случаях, если автомобилем имеет небольшой годовой пробег (не более 20 тысяч километров).

Масло

С внедрением новой коробки изменилось и количество масла. Так, для КПП ВАЗ-2181 объем масла снизился на 30 %. Изменились и требования к маслу – с минерального «АвтоВАЗ» перешел на синтетические трансмиссионные масла. Это касается и старых моделей КПП, и новых. Производитель заливает масло в КПП и в инструкции пишет, что его хватит на 5 лет или на весь срок работы КПП. Но на самом деле его менять нужно.

Ресурс масла в коробку передач «Калины» составляет примерно 30 тыс. км. В качестве масла в коробку можно подобрать что-нибудь из отечественных трансмиссионных продуктов. Так, отечественные автолюбители неплохо отзываются о продукции «Лукойл» и «Роснефть». Можно приобрести и импортные масла – например от Zic. Коробка скажет за это «спасибо».

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

Демонтаж КПП Лада Калина на специализированной СТО.

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Ремонт, особенности и технические характеристики

Внутри машины ВАЗ 21118, как и любой другой, всегда стоит коробка передач. У такой модели, как Калина 1118, это устройство представляет собой конструкцию механического типа, которая снабжается одной ступенью заднего хода, а также 5 ступенями переднего.

Коробка переключения передач от Лада Калина.

В Lada Kalina коробка передач объединяется конструктивно с дифференциалом, основной передачей. Ремонт дифференциала КПП тоже должен учитывать это.

В виде трёх алюминиевых медных картера представлен сам корпус механизма у машины ВАЗ Калина:

• Задняя крышка.
• Коробка.
• Сцепление.

Между ними наносят специальные герметики, когда осуществляется сборка, ремонт коробки передач.

Масло

С внедрением новой коробки изменилось и количество масла. Так, для КПП ВАЗ-2181 объем масла снизился на 30 %. Изменились и требования к маслу – с минерального «АвтоВАЗ» перешел на синтетические трансмиссионные масла. Это касается и старых моделей КПП, и новых. Производитель заливает масло в КПП и в инструкции пишет, что его хватит на 5 лет или на весь срок работы КПП. Но на самом деле его менять нужно.

Ресурс масла в коробку передач «Калины» составляет примерно 30 тыс. км. В качестве масла в коробку можно подобрать что-нибудь из отечественных трансмиссионных продуктов. Так, отечественные автолюбители неплохо отзываются о продукции «Лукойл» и «Роснефть». Можно приобрести и импортные масла – например от Zic. Коробка скажет за это «спасибо».

«ГРАНТА» Сборка вторичного вала КПП

«ГРАНТА» Сборка вторичного вала КПП Подробнее

Лада Гранта – ремонтируем коробку передач Подробнее

ЛАДА ГРАНТА — Ремонт тросиковой МКПП. Подробнее

лада гранта ремонт мкпп Подробнее

Лада Калина ремонт коробки передач Подробнее

В Garage: Ремонт троссовой КПП 2181 ЛАДА Гранта (Часть 1) Подробнее

Ремонт тросиковой мкпп ЛАДА ГРАНТА СПОРТ, ПРЕДНАТЯГ. Подробнее

сборка кпп ваз! своими руками Подробнее

как собрать вторичный вал кпп 2109,косяки предыдущего ремонта №5 Подробнее

приора ремонт коробки! замена второй передачи. Подробнее

ВАЗ 2170 «Приора» руководство по ремонту кпп. Подробнее

Ремонт Кпп Ваз 2110-70 Подробнее

КПП СПОРТ ПРОЦЕСС СБОРКИ (111 ряд, дифференциал, гл.пара 4.3) Подробнее

ремонт коробки передач ваз 2109,2110,2112,2114,2170,1118. Подробнее

ШУМИТ, ВОЕТ КПП при отпущенном сцеплении, причина. Подробнее

Подробный Ремонт коробки скоростей ВАЗ (1 часть). Сделай Сам! Подробнее

КПП. Как правильно разобрать и собрать коробку передач? ВАЗ 2110, 2112, 2111. Подробнее

Лада Калина .Разборка КПП. Причина, вторая включается с хрустом Подробнее

В Garage: Ремонт тросовой КПП 2181 ЛАДА Гранта (Часть 2) Подробнее

Сборка вторичного вала (ёлка) КПП (ВАЗ 2108_2115) Подробнее

Немного о масле

На «Ладе Калине» стоит обычная пятиступенчатая механика. Она ставится еще со времён «девяток». Не так давно «Автоваз» выпустил коробку ВАЗ-2180 с тросовым приводом. В поддон залито масло, оно не разбрызгивается и не накачивается насосом. Смазывание происходит таким образом: в ванну при вращении окунаются шестерни промежуточного и иных валов, тем самым обеспечивается смазывание трущихся элементов. Также трансмиссионная жидкость обеспечивает отвод тепла, иначе коробка быстро перегревается. Если шестерни работают насухую, возникает большое количество выработки. После этого она накапливается в масле, со временем придавая жидкости коричневый оттенок. Поэтому необходимо держать уровень масла в КПП под контролем. Для этой процедуры в «Калине» есть специальный щуп. Если уровень масла ниже средней отметки, лучше автомобилем не пользоваться, а долить трансмиссионной жидкости.

Разборка вторичного вала

Зажимаем вторичный вал в тиски с накладками губок из мягкого металла.

В зазор между торцами внутреннего кольца переднего подшипника вала и ведущей шестерни главной передачи вставляем две монтажные лопатки (чтобы не повредить зубья шестерни, можно подложить под монтажные лопатки проставки из мягкого металла).

1. Опираясь монтажными лопатками на шестерню.

2. Спрессовываем внутреннее кольцо переднего подшипника.

3. Щипцами для снятия стопорных колец разжимаем стопорное кольцо

4. И снимаем стопорное кольцо с переднего конца вала

5. Зацепив трехзахватным съемником ведомую шестерню I передачи

6. Спрессовываем ведущую шестерню главной передачи.

При отсутствии съемника подкладываем под ведомую шестерню I передачи упоры и спрессовываем ведущую шестерню главной передачи, нанося удары молотком с наконечником из мягкого металла по торцу вала.

7. Щипцами для снятия стопорных колец разжимаем стопорное кольцо

8. И снимаем стопорное кольцо ступицы муфты синхронизатора I –II передач.

9. Поддев двумя монтажными лопатками ведомую шестерню II передачи, спрессовываем с вала ступицу муфты синхронизатора I– II передач.

10. Снимаем синхронизатора I– II передач в сборе с ведомой шестерней II передачи.

Разъединяем ведомую шестерню I передачи и синхронизатор I– II передач.

Переворачиваем вал в тисках

11. Установив на торец вала упор под винт двухзахватного съемника, спрессовываем съемником задний подшипник вала

Разборка и ремонт КПП на Лада Гранта

Разборка КПП с тросовым приводом Лада Гранта потребует достаточно много инструмента. Основными является набор ключей и головок разных размеров.

Итак, преступим к разборке коробки передач:

1. Первым делом, как и в любом ремонте, очищаем деталь от грязи.
2. Выворачиваем шпильки крепления картера сцепления.

Отворачиваем пробку фиксатора вилки включения передачи заднего хода

Вынимаем из отверстия картера пружину фиксатора

Используя магнит, вынимаем шарик фиксатора

Отворачиваем гайку крепления задней крышки картера коробки передач

Отворачиваем болт крепления кронштейна троса привода выключения сцепления

Отворачиваем гайки крепления задней крышки картера

Постукивая молотком с пластмассовым наконечником или обычным молотком через оправку из мягкого металла по приливам крышки

Через выколотку из мягкого металла наносим удар по вилке

Головкой на 32 с мощным воротком отворачиваем гайки валов

Поддев отверткой ведомую шестерню V передачи, снимаем узел

Отделяем муфту руками

Снимаем пластину синхронизатора

Демонтаж шестерни, предварительно поддев ее

Выкручиваем крепление пластины

Отворачиваем три пробки фиксаторов штоков вилок переключения передач

Извлекаем магнитной отверткой шарики фиксаторов

Вставляем отвертку, чтобы приподнять картер

Удаление крепления вилки

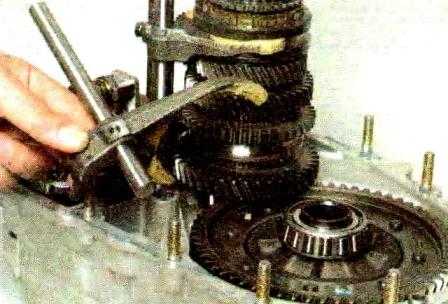

Отверткой выводим рычаг штока из зацепления в механизме переключения передач

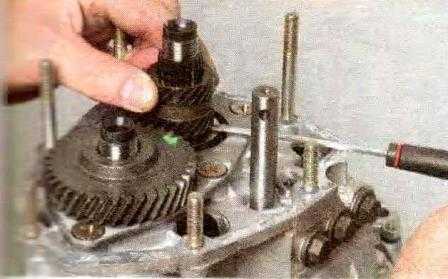

Демонтируем шестерню заднего хода

Отворачиваем три болта крепления механизма переключения передач

Снимаем механизм переключения передач

Разборка переключателя передач

Выпресовываем наружное кольцо

Демонтаж наружного кольца

Теперь коробка передач Лада Гранта с тросовым приводом полностью разобрана, и можно определить детали, которые нужно заменить.

Определение неисправностей и методы их устранения

Зачастую неисправности коробки передач имеют характерный звук, который определяет зону поломки, но существуют и другие факторы, которые служат сигналами для ремонта узла. Рассмотрим, основные неисправности и способы их устранения:

Неисправность	Как устранить
Шум в КПП
Износ подшипников	Заменить
Износ шестерней	Заменить
Недостаток масла необходимого объема	Долить масло
Плохо включаются передачи
Сцепление выключено не полностью	Ремонт сцепления
Неверная регулировка тросов привода переключения передач	Отрегулировать
Выход со строя пластиковых элементов привода управления КПП	Заменить
Самовыключение передач
Износ зубьев синхронизатора	Заменить
Колебание силового агрегата на опорах	Заменить поврежденные детали
«Недовключение» передач	Отрегулировать привод включения
Утечка масла
Износ сальников, шарниров, штока	Заменить поврежденные детали
Ослаблено крепление картера, крышки коробки или нарушена герметизация узла	Заменить прокладки или герметик

Регулировка тросового привода КПП на Лада Гранта

Регулировка тросового привода коробки передач Лада Гранта отсутствует согласно технической документации завода изготовителя. Единственным вариантом регулировки, которую придумали сами автомобилисты, является то, что можно немного подтянуть троса, если они просели или поддались износу. Еще одним вариантом регулировки является «народное» отодвигание ух крепления тросов, но этот метод не всегда эффективный.

Тросы для замены привода коробки передач ВАЗ-2181

На основании выше сказано, рекомендуется при выходе со строя тросов – заменить их. Техническая плановая замена должна производиться один раз на 100 000 км пробега. Если есть гарантия на автомобиль, то не рекомендуется мудрить и обратиться на автосервис для устранения неисправностей.

Утечка масла и поломки

Первое, что надо запомнить начинающему автомобилисту — самостоятельно отремонтировать коробку передач весьма непросто. У этого узла трансмиссии достаточно сложная конструкция, и любая ошибка в ремонте способна привести к аварии (и дополнительным тратам денег, времени и нервов). Но основные моменты, касающиеся ремонта коробки передач, перечислить все же стоит. Хотя бы для того, чтобы не платить в автосервисе за неправильно сделанный ремонт.

Но стоит разобраться с признаками и причинами поломок в МКПП Лады Калина, и основными методами их устранения:

• Шум и стук, слышащийся из коробки переключения скоростей. При удачном стечении обстоятельств проблема здесь будет в выработанном ресурсе смазочной жидкости. Более неприятный вариант — стерлись подшипники или шестерни. В описанном случае поможет только замена деталей. И менять самостоятельно не рекомендуется — лишь с помощью профессионала и под его непосредственным руководством.

• Передачи переключаются с определенным трудом. В описанном случае проблема заключается в неполном выключении сцепления (диск не отходит до конца), деформации тяги привода переключения скоростей, износ пластиковых деталей механизма переключения или ослабление винтовых креплений рычага. Последние два случая встречаются чаще всего. Исправляются поломки следующим образом:

  • при проблемах с диском сцепления рекомендация одна — обратиться к специалистам (самостоятельный ремонт невозможен без специального инструмента и навыков);
  • при деформации тяги (их внешний вид показан в сервисной книжке) их необходимо либо выправить (выровнять до нужного уровня), либо заменить целиком, купив запчасти заранее;
  • поломки пластиковых частей исправляются их заменой. Но следует учесть — замена определенных деталей занимает много времени, и невозможна без помощи специалиста по ремонту машин АвтоВАЗ;
  • ослабление креплений исправляется проще всего — необходимо завинтить шурупы и болты, удерживающие механизм в нужном положении. Здесь используются стандартные гаечные ключи и отвертки. Но рекомендуется заранее приобрести соответствующий набор, поскольку крепления в механизме имеются различного размера, и под различный инструмент.
• Самопроизвольное переключение рычага в нейтральное положение. Здесь проблема заключается либо в масле, либо в износе запчастей или неправильной регулировке механизма переключения передач. И самостоятельный ремонт в описанных случаях невозможен: придется обращаться к профессионалам.

Отдельно стоит описать проблему с утечкой масла в МКПП в Ладе Калина. Здесь имеется два вероятных источника проблемы: повреждение герметика или износ сальников, либо трещина в корпусе коробки передач. Второй случай встречается реже, но при нем нередко приходится менять МКПП целиком (а это немалые траты). А при повреждении герметика либо износе сальников коробка вытаскивается, разбирается (при определенных технических познаниях это способен сделать и новичок), и либо меняются прокладки, либо наносится новый герметик.

Имеется дополнительная причина утечки масла — ослабление креплений коробки передач. Решается она простым завинчиванием болтов. И при своевременном решении устраняется легко и без особых проблем.
