Установка нового цилиндра
Шаг 1: Демонтаж старого цилиндра
Перед началом установки нового цилиндра необходимо снять старый. Для этого необходимо:
- Остановить автомобиль на ровной и надежной поверхности.
- Приподнять переднюю часть автомобиля и снять передние колеса.
- Отсоединить тормозной шланг от цилиндра.
- Снять накладки с тормозных колодок.
- Отсоединить главный тормозной цилиндр от тормозных трубок.
- Снимите старый цилиндр.
Шаг 2: Установка нового цилиндра
После демонтажа старого цилиндра, можно приступать к установке нового. Для этого:
- Убедитесь в соответствии заменяемого цилиндра и нового цилиндра.
- Закрепите цилиндр на специальной подставке и подключите к нему тормозной шланг и тормозные трубки.
- Установите накладки на тормозные колодки.
- Установите колеса и опустите автомобиль на землю.
- Откачайте тормозную систему и проверьте коэффициент тормозов.
После установки нового цилиндра рекомендуется проверить весь тормозной механизм и убедиться в правильности установки. Не забудьте провести тест-драйв, чтобы убедиться в правильной работе тормозов.
Признаки неисправностей
О поломке составляющих суппорта и приближающемся их ремонте можно понять по некоторым признакам, которые возникают при торможении:
- Машину тянет и уводит в сторону от прямого движения при торможении.
- Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
- Тормоза гремят или стучат при езде по неровностям или при остановке.
- Подклинивают тормоза о чем расскажут возможные заносы.
- Появление подтеков тормозной жидкости на колесе.
- Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.
При появлении данных признаков не стоит откладывать ремонт неисправных элементов суппорта. Нужно сперва разобраться, почему это произошло, и произвести ремонт незамедлительно. О признаках и причинах подробнее можно узнать в приложенных видео в конце статьи.
Порядок замены ремкомлекта главного тормозного цилиндра
Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:
Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.
Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.
Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.
Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.
Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:
1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.
Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:
Вытекание тормозной жидкости и попадание в систему воздуха.
Износ уплотнителей в рабочих цилиндрах.
Износ составляющих компонентов главного тормозного цилиндра.
Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.
2. Подготовить рабочее пространства.
Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:
Стол, где будет проводиться процедура замены.
Тиски.
Набор ключей, которыми можно зажать гайки диаметром до 36 мм.
Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.
3. Снять главный тормозной цилиндр.
Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.
Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью
Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек
4. Разобрать главный тормозной цилиндр.
Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.
5. Заменить ремкомплект главного тормозного цилиндра.
Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.
Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.
6. Собрать главный тормозной цилиндр.
Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.
7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.
При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.
Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.
Замена колодок тормозов передних колес
Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки.
Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.
Если уровень жидкости в бачке гидропривода тормозов находится на отметке МАХ, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.
Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу суппорта.
Накидным ключом на 13 отворачиваем болт, удерживая направляющий палец ключом на 17.
Вынимаем болт со стопорной пластиной.
Вынимаем тормозные колодки из их направляющей.
Очищаем от грязи и коррозии посадочные места колодок в суппортах и направляющей колодок.
Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра — выполнить эту операцию можно разными способами.
Раздвижными пассатижами утапливаем поршень в цилиндр.
При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.
Вставив через отверстие суппорта отвертку или монтажку, и опираясь ею о тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр
После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.
Проверяем уровень в бачке.
Замена шланга тормозов переднего колеса
Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке. Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется шланг.
Выводим муфту шланга из держателя амортизаторной стойки.
Удерживая верхний наконечник шланга ключом на 15, специальным ключом на 10 отворачиваем штуцер тормозной трубки.
Выводим наконечник шланга из отверстия кронштейна кузова.
Во избежание утечки тормозной жидкости надеваем на тормозную трубку резиновый колпачок штуцера прокачки тормозного механизма.
Ключом на 15 выворачиваем нижний наконечник шланга из цилиндра.
Соединение нижнего наконечника шланга с цилиндром уплотнено медной шайбой.
Устанавливаем шланг в обратной последовательности.
При установке шланг не должен быть перекручен.
Для контроля перекручивания шланга на нем нанесены две линии желтого цвета
После монтажа шланга прокачиваем гидропривод тормозной системы
Замена цилиндра тормозного механизма переднего колеса
Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.
Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр.
Снимаем шланг тормозного механизма.
Расконтриваем болты крепления цилиндра к направляющим пальцам скобы и отворачиваем болт крепления цилиндра к нижнему направляющему пальцу.
Накидным ключом на 13 отворачиваем болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17.
Снимаем скобу тормозного механизма.
Зажимаем суппорт в тиски с накладками губок из мягкого метала.
Головкой на 14 отворачиваем два винта крепления цилиндра к суппорту.
Отделяем цилиндр от суппорта
Для замены пыльника поршня поддеваем отверткой стопорное кольцо
Снимаем пыльник с буртика цилиндра
Вынимаем из отверстия направляющей колодок направляющий палец скобы
Устанавливаем новый пыльник и собираем скобу (цилиндр с суппортом) в обратной последовательности.
Наносим на рабочую поверхность пальца тонкий слой графитовой смазки.
Устанавливаем скобу в обратной последовательности.
Прокачиваем гидропривод тормозов.
Замена диска тормозного механизма переднего колеса
Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.
Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется диск.
Накидным ключом на 17 отворачиваем два болта крепления направляющей колодок к поворотному кулаку.
Снимаем с тормозного диска направляющую колодок в сборе со скобой и колодками.
Во избежание натяжения тормозного шланга подвязываем скобу проволокой или шнуром к пружине передней подвески.
Накидным ключом на 7 отворачиваем два направляющих штифта.
В случае затруднения при снятии диска сбиваем его молотком.
При необходимости снятия щита тормозного диска ключом на 10 отворачиваем три болта крепления щита к поворотному кулаку
Снимаем щит тормозного диска
Устанавливаем щит и тормозной диск в обратной последовательности.
Источник
На что влияет диаметр тормозного диска
От диаметра тормозного диска напрямую зависит его эффективность. На большем диаметре увеличивается рабочая поверхность, повышая трение и уменьшая скорость охлаждения. Увеличивается диапазон хода колодки к диску. Дозировать усилие становится проще.
Разные диаметры тормозных дисков
Из недостатков у большего диаметра – цена, потенциальная необходимость ставить большие колеса и увеличенная неподрессоренная масса. Неподрессоренная масса – сумма масс всех элементов, которые не опираются на рессоры (или подушки). Чем больше ее, тем сложнее автомобилю ехать. Сравнить это можно с разницей между бегом в берцах и легких спортивных кроссовках.
Почему не тормозят колеса авто
Если в «Лада Калина» не тормозят колеса, нужно начинать осмотр с банальных причин:
- проверить тормозные колодки, возможно, они полностью изношены;
- долить тормозной жидкости в гидропривод;
- осмотреть тормозные трубки (возможно, есть пробитие, в таком случае педаль тормоза становится мягкой).
Может быть такое, что торможение происходит слишком рано или слишком поздно. Рассмотрим более детально, какие могут быть причины в разных ситуациях.
Почему могут не работать передние тормоза
Когда плохо тормозит одно переднее колесо Калины или плохо тормозят оба, причина чаще всего кроется в трубках, которые ведут к суппортам. Проверить их работу легко – нужно открутить трубку от цилиндра и попросить, чтобы кто-то нажал на педаль тормоза. Если тормозная жидкость будет слабо течь либо не течь вообще, тогда проблема в трубке. Регулятор давления («колдун») отношения к передним тормозам практически не имеет.
Если плохо тормозит левое переднее колесо «Калины» или даже оба, то случиться это может из-за сильного износа тормозных колодок и/или тормозных дисков. В любом случае, искать проблему нужно начинать с этого. Если не тормозит одно из передних колес и проблема не в расходниках, тогда нужно открутить трубку от суппорта и проверить давление подачи тормозной жидкости. Трубки часто забиваются, поэтому такую неисправность можно решить их заменой. Но если лить жидкость “Росдот”, такие проблемы практически не случаются.
Также следует проверить состояние направляющих пальчиков, которые соединяют скобу с суппортом. Часто они покрываются коррозией и отказываются работать, вследствие чего суппорт не может разжать тормозной диск. В случае, если колодки не будут разжиматься, это может привести к полной блокировке колеса. Если проблема в этом, направляющие нужно обработать специальной смазкой для тормозной системы. Кстати, смазывать направляющие рекомендуется при каждой замене тормозных колодок.
Что если не тормозит одно или несколько колес
Наиболее частая причина, если не тормозят задние колеса на «Калине», в «колдуне», который неправильно отрегулирован. Когда тормозит одно заднее левое колесо на «Калине», регулятор давления настроен неправильно. Чтобы решить проблему, нужно открутить болт на «колдуне», вставить пластину или сверло диаметром 2 мм в зазор, и зажать болт.
Как избежать закисания поршня и направляющих
Главная причина закисания поршня – несвоевременная замена тормозной жидкости. Скопившаяся в ней в результате влага способствует быстрому процессу окисления. При этом если автомобиль эксплуатируется редко или с большими перерывами, вероятность застопоривания поршня увеличивается.
Исключить подобный исход можно в первую очередь своевременной заменой тормозной жидкости и прокачкой тормозной системы, а также регулярной диагностикой ее работы. При замене передних тормозных колодок обязательно проверяйте, хорошо ли движутся поршни. Если для их утапливания в цилиндры приходится прилагать значительные усилия – это должно насторожить.
Если цилиндры закисли не полностью, их можно попробовать размочить путем нагнетания шприцем тормозной жидкости непосредственно в полость за уплотнителями. При этом необходимо несколько раз нажать на педаль тормоза для выхода поршня из цилиндра, а потом утапливать его обратно, пока ход не станет свободным. При выдавливании поршня необходимо разместить в суппорте старые колодки или иной подходящий упор, чтобы он полностью не вышел из цилиндра.
Направляющие можно реанимировать путем их разборки и удаления грязи и окисла, с последующей смазкой литолом или его аналогом. В обработке при этом нуждаются и отверстия, в которых размещаются «пальцы». Если пыльники и пружины сильно изношены, лучше заменить направляющие на новые.
Избежать закисания поршней в цилиндрах переднего суппорта и последующей замены последних поможет своевременная замена тормозной жидкости. Для предотвращения закисания направляющих необходима их периодическая смазка.
Устройство данного элемента тормозов
Существует два вида дисковых суппортов – передний и задний, их устройство способ ремонта слегка разнятся, но их основные элементы одинаковы:
- Корпус, в котором крепится поршень (цилиндр).
- Перепускной клапан.
- Уплотнительное кольцо.
- Поршень (цилиндр).
- Пыльник цилиндра.
- Стопорное кольцо.
- Корпус.
- Прижимная планка.
- Колодки.
- Пыльник направляющей.
- Направляющие.
- 14. Болт крепления.
- Тормозной шланг.
Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.
Поэтому в поршне (4) имеется специальная резьба, по которой он накручивается на шток (1) стояночного тормоза. Благодаря этому он может работать под воздействием двух приводов – механического (стояночного) и гидравлического.
Тормозная система «Лады Калины»: схема, механизм и устройство системы
Из минусов у ABS этого автомобиля, как и у многих других, – возможный выход из строя электрической части блока управления. От плохих дорог и тряски может разрушиться пайка (или с завода изначально пайка была некачественной), и ABS откажет. Если в блок попадает жидкость, возникает короткое замыкание, окисление и последующее гниение компонентов. Главное – не медлить и сразу нести в сервис либо вручную очистить плату и пропаять сомнительные элементы. Ремонтом ABS занимаются автомобильные электрики.
Lada Kalina, Granta и Priora стали автомобилями нового поколения, сменившими «Спутники» и «Самары». Разберемся, отличается ли тормозная система «Калины» от этих старых автомобилей, и как она устроена.
Проверка тормозной системы
Коэффициент трения накладок
Первым шагом при проверке тормозной системы необходимо проверить степень износа тормозных накладок. Коэффициент трения накладок должен быть в пределах нормы. Он указывает на сколько эффективно накладки тормозят колеса и необходимо следить за его уровнем.
Проверка работы тормозов
Вторым шагом может быть проверка работы системы в целом. Заезжая на скорости на пустой участок, необходимо проверить работу тормозов. Если тормозной педалью необходимо давить на протяжении длительного времени для остановки автомобиля, значит, необходима замена цилиндра.
- Проверка состояния тормозных шлангов.
- Проверка гидравлической системы.
- Проверка дисков на наличие трещин и их износ.
Проверка тормозной системы является важным шагом, который необходимо проводить регулярно для обеспечения безопасной езды.
Клинит суппорт на Шевроле-ниве
В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.
Особенности устройства тормозов Нива Шевролет. Автомобиль оборудован двумя независимыми тормозными системами: рабочей и стояночной (рис….
В противном случае замените клапан. Эту операцию можно выполнить следующим образом: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.
Обслужив ание механизма Периодически любая тормозная система может давать неисправность. От неисправности не защищен ни один автомобиль, а особенно в том случае, если его не всегда правильно эксплуатируют.
Очень частая процедура в обслуживании, с которой вам придется сталкиваться, — это прокачка.
С помощью последней вы можете избавиться от пузырьков воздуха в тормозной жидкости, которые мешают нормально тормозить, а то и вовсе могут привести к отказу системы.
Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок около 1,5 мм, замените колодки.
Для проверки степени износа тормозных колодок заднего тормозного механизма выньте резиновую заглушку из отверстия в тормозном щите и 5.
Заменяйте колодки в следующих случаях: Проверку регулятора давления проводите с помощником снизу автомобиля, установленного на подъемнике или смотровой канаве.
Попросите помощника нажать на педаль тормоза. При нажатии на педаль с усилием 70—80 кгс поршень должен выдвинуться из корпуса, закручивая торсионный рычаг.
Для регулировки вывесите заднюю ось автомобиля. Ослабьте контргайку 1 регулировочного болта 2.
Заворачивая регулировочный болт ключом 1, добейтесь легкого соприкосновения болта с рычагом 2 поршня. Заверните регулировочный болт еще на один оборот и затяните контргайку. При правильной регулировке привода регулятора давления задних тормозов задние колеса должны блокироваться при резком торможении несколько позже, чем передние.
Установите линейку рядом с педалью торцом на пол, сориентировав ее по середине площадки педали. Отметьте на линейке или запомните положение педали. На автомобиле установлен вакуумный усилитель, расположенный между толкателем педали и главным тормозным цилиндром. Он крепится двумя шпильками к кронштейну педалей. Усилитель — неразборный, при выходе из строя его заменяют.
При исправном усилителе после пуска двигателя педаль должна уйти вперед.
Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из ресивера.
Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В верхней части главного тормозного цилиндра Шевроле Нива установлен бачок, из которого в цилиндр поступает тормозная жидкость.
На бачке нанесены метки максимального и минимального уровней жидкости, а в крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня жидкости. В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Механизмы тормоза передних колес — дисковые, с трехпоршневым плавающим суппортом.
Между блоком цилиндров и суппортом располагаются колодки: Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами. Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку.
От отворачивания болты фиксируются краями защитного кожуха их отгибают на грани болтов после затяжки. Тормозные диски — чугунные.
Устройство автоматической регулировки зазора расположено в колесном цилиндре и представляет собой два упругих стальных разрезных кольца по одному на каждый поршень , установленных на поршнях с осевым зазором 1,,65 мм.
Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней. По мере износа колодок поршни при торможении перемещают кольца по цилиндрам, поддерживая постоянный расчетный зазор между колодками и барабаном. В этом случае необходимо заменить цилиндр и тормозную жидкость.
Номинальный внутренний диаметр барабана — мм. Допускается проточка рабочей поверхности барабанов при износе.
Наибольший допустимый диаметр при износе или после проточки — мм. Регулятор давления служит для снижения тормозного усилия на задней оси, что предотвращает занос автомобиля при торможении.
Ремонт тормозного механизма передних колес автомобиля Лада Калина

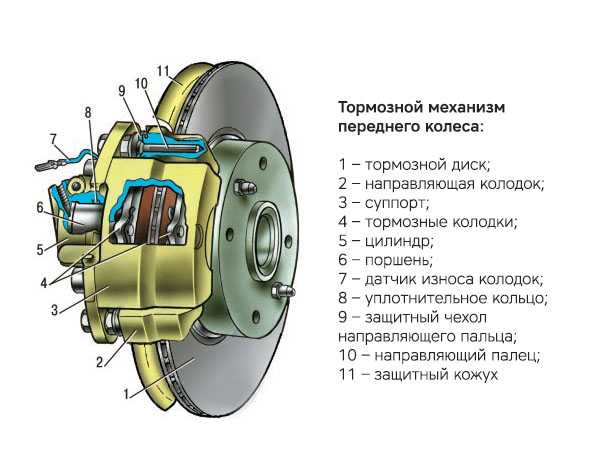

Передний тормозной механизм дисковый, вентилируемый, с плавающей скобой и одним рабочим цилиндром.
Тормозной диск чугунный, его минимально допустимая толщина при износе составляет 17,8 мм.
Зазор между тормозными колодками и диском поддерживается за счет упругости резинового уплотнительного кольца, установленного в проточке стенки рабочего цилиндра.
Плавающая скоба переднего тормозного механизма включает в себя суппорт и колесный цилиндр, стянутые между собой двумя винтами. Двумя болтами цилиндр крепится к направляющим пальцам, установленным в отверстиях направляющей колодок.
Тормозные колодки поджаты пружинами к пазам направляющей колодок.
В цилиндре установлен поршень с резиновым уплотнительным кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.
Устройство, принцип действия и основные причины замены тормозного суппорта в Калине
В Калине передний тормозной механизм реализован на основе плавающего переднего суппорта. Это означает, что цилиндр и поршень в каждом из них имеются в одном экземпляре. Последний при нажатии на педаль тормоза прижимает колодку к диску с внутренней стороны, а воздействие с внешней достигается благодаря смещению суппорта относительно диска по направляющим. При отпускании педали поршень возвращается в первоначальное положение, а колодки отходят от дисков.
Основной неисправностью, которая может повлечь за собой замену тормозного суппорта, является закисание поршня в цилиндре. При этом он либо не воздействует на колодку при нажатии на педаль тормоза, либо не возвращается назад, постоянно прижимая колодку к диску. Иногда неправильная работа суппорта связанна с закисанием или сильным загрязнением направляющих. В этом случае сам суппорт менять нет необходимости, однако симптомы могут быть схожими.
