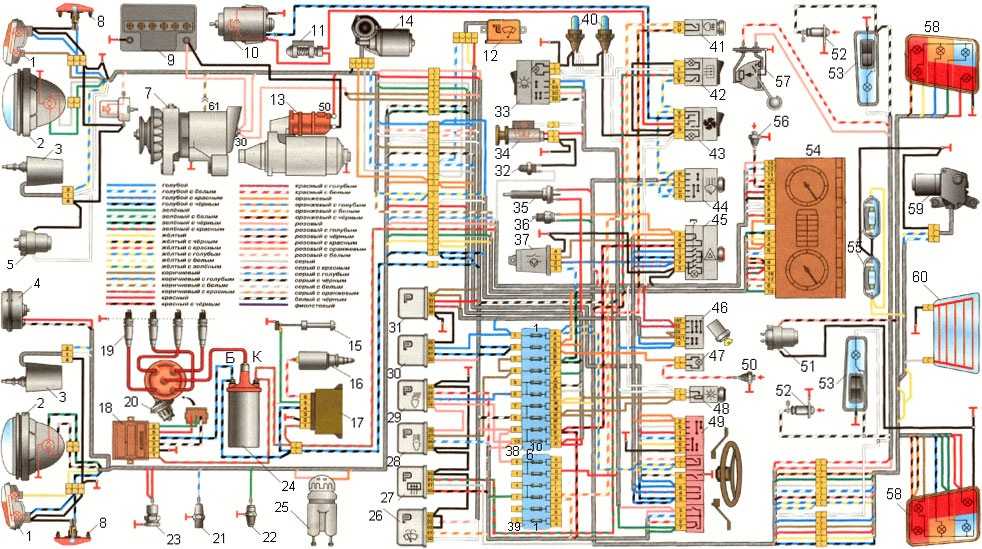

Схема электрооборудования ГАЗ-З302 и ГАЗ-2705 с двигателями семейства ЗМЗ-406

Схема для более подробного исследования состоит из двух частей.

Отказы электрооборудования объясняются простейшими причинами, такими как коррозия контактов разъемов, выход из строя предохранителя, перегорание плавкой вставки или повреждение реле. Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов.

В случае применения для поиска неисправности диагностических приборов тщательно спланируйте (в соответствии с прилагаемыми электрическими схемами), в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.

рис. 1

В число основных диагностических приборов входят тестер электрических цепей или вольтметр (можно использовать и 12-вольтовую контрольную лампу с комплектом соединительных проводов), индикатор обрыва цепи (пробник), включающий лампу собственный источник питания и комплект соединительных проводов.

рис. 2

Кроме того, всегда следует иметь в автомобиле комплект проводов для пуска двигателя от внешнего источника питания (аккумуляторной батареи другого автомобиля), оборудованных зажимами типа «крокодил». Как уже было упомянуто, перед тем как приступить к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения.

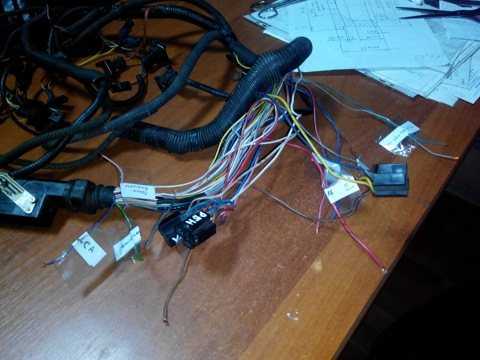

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

Вследствие естественного износа проводов;
Расслоения изоляции из-за естественного старения;
Механических повреждений (перегибы, задиры);
Коротких замыканий в той или иной электроцепи;
Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

Высоковольтные провода;
Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
Катушка зажигания;
Реле уровня заряда АКБ;
Контактная группа блока предохранителей;
Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

Салон Газели с разобранной приборной панелью

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

Подкапотное пространство;
Салон автомобиля;
Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Как определить неисправность?

При появлении неисправностей в работе оборудования в первую очередь нужно проверить целостность предохранительных устройств. Если в схеме проводки происходит замыкание или скачок напряжения, предохранительные элементы первые выходят из строя, защищая основные устройства и электрооборудование, подключенное к определенной цепи. Так как визуальная проверка далеко не всегда эффективна, поиск неполадки следует осуществлять при помощи тестера — мультиметра.

Процедура диагностики заключается в извлечении предохранителей из посадочных мест и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, то это не значит, что проверку можно завершать, поскольку замыкание может произойти одновременной в нескольких цепях (автор видео — Denis Legostaev).

Если в проводке авто с карбюраторным или инжекторным двигателем произошло короткое замыкание, то нужно заняться диагностикой состояния цепей. Разумеется, если все предохранители оказались целыми. Перед диагностикой следует отключить массу, непосредственно для проверки понадобится тестер или контрольная лампочка. При использовании лампы один из ее контактов следует подключить к цоколю, а другой — к центральному контакту.

Сама проверка происходит так:

сначала ключ в замке зажигания следует выставить в положение I;
затем к контактам в гнездах предохранителей нужно по очередь подключить щупы тестера или лампы;
в том случае, если лампа не горит, это свидетельствует о том, что на проверяемом участке цепи нет замыканий, если же она загорается, то замыкание было обнаружено.

Еще один немаловажный момент — это диагностика целостности электроцепей. В данном случае принцип поиска довольно простой — для диагностики вам потребуется тот же тестер (подойдет вольтметр или омметр) либо лампа с проводами. Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием.

Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки. Причем как показывает практика, в жгутах провода очень редко повреждаются.

Еще одна поломка в электроцепи — это плохой контакт в местах соединений, поиск такой неисправности лучше всего осуществлять с использованием тестера — вольтметра.

Есть два метода диагностики:

Один щуп тестера следует подключить к кузову автомобиля, а второй к выводу соединения, измерение напряжения осуществляется в двух сторон. Учтите, что при этом падение напряжения должно составить не больше 0.5 вольт.
Следующий метод — подключите один проводок с контактом на одном конце штекера, а второй — к контакту на другой стороне данного штекера. В том случае, если тестер покажет более 0.5 вольт, это говорит о том, что контакты на штекере следует прочистить (автор видео — канал МЗС TV).

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

Чинится такая неисправность при обнаружении достаточно легко:

Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
Зачищаете;
Прикручиваете новый контакт;
Изолируете;
Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

Схема электропроводки Газель 406: особенности устройства

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063.

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

Другая форма соединительных колодок;
Иная схема подключения приборов;
Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

Устанавливается электровентилятор на радиатор охлаждения;
Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Замена проводки

Совет: замена работоспособных контрольных приборов на панели из-за новых разъемов неоправданная.

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
соединяются с помощью клемм электронные компоненты и контрольные приборы;
проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок

Перечень модификаций ДВС

Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.

Версии мотора ЗМЗ 406 отличаются камерами сгорания

С моторами 4061 и 4063 произведена обратная модернизация:

снижена мощность и крутящий момент;
обороты ХХ стали 750 мин-1 вместо 800 мин-1;
максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

Неисправности в электросхеме «Газель»

Во время эксплуатации автомобиля могут периодически возникать различные неисправности. Причины неполадок могут быть следующими:

Происходит естественное старение проводов. Электропроводка, как и все другие детали автомобиля, через определенное время нуждается в замене;
Периодически происходящая перегрузка (короткое замыкание) приводит к оплавлению изоляции, и провода со временем начинают замыкать между собой;
Пропадает масса (общая или на определенном жгуте). Если плохая общая масса, то может плохо крутить стартер при запуске двигателя.

При пропадании массы на любом из жгутов перестает нормально работать любое электрооборудование. Например, если нет массы на задние фонари, то вместо сигнала поворота будут перемигиваться все лампочки на заднем фонаре (типа «гирлянда»);
Окисление клемм на аккумуляторе. Также может плохо крутить стартер, а может и вовсе не запускаться. Что характерно – при попытке запустить ДВС тут же гаснут все лампочки на панели приборов;
Подгорели токопроводящие дорожки или посадочные места в блоке предохранителей. Ремонтировать блок не всегда целесообразно, лучше заменить на новую деталь. Чтобы избежать ненужных проблем с электропроводкой, категорически не рекомендуется устанавливать «жучки» вместо предохранителей.

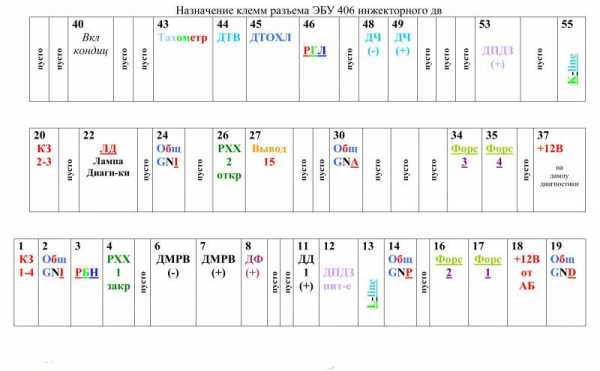

Распиновка ЭБУ Микас 11 ет евро 3

1	Не используется
2	Зажигание 2-3. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.
3	Масса цепи зажигания
4	Не используется
5	Зажигание 1-4. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.
6	Форсунка 2. Активный уровень низкий
7	Форсунка 3. Активный уровень низкий
8	Выход на тахометр.
9	Не используется
10	Не используется
11	Не используется
12	Вход +12В от АКБ
13	Вход сигнала с замка зажигания
14	Выход управления главным реле
15	Вход сигнала ДПКВ+ (контакт 2)
16	Вход сигнала ДПДЗ
17	Масса ДМРВ (контакт 2)
18	Вход — датчик кислорода
19	Вход — датчик детонации
20	Масса датчика детонации
21	Не используется
22	Не используется
23	Не используется
24	Не используется
25	Выход управления реле вентилятора 2
26	Не используется
27	Выход управления форсункой 1 цилиндра
28	Выход управления РХХ (контакт 1)
29	Выход управления РХХ (контакт 3)
30	Не используется
31	Лампа СЕ, акт. уровень низкий
32	Питание ДПДЗ
33	Питание ДНД (контакт 1)
34	Вход сигнала ДПКВ (контакт 1)
35	Масса ДНД (контакт 2)
36	Масса ДПДЗ
37	Вход сигнала с ДМРВ (контакт 5)
38	Не используется
39	Вход сигнала с ДТОЖ (контакт 1)
40	Вход сигнала с датчика температуры впускного воздуха (контакт 1)
41	Не используется
42	Вход сигнала ДНД (контакт 3)
43	Не используется
44	Вход +12В от главного реле
45	Выход питания иммобилизатора
46	Выход управления клапаном продувки адсорбера
47	Выход управления форсункой 4 цилиндра
48	Выход управления нагревателем датчика кислорода
49	Не используется
50	Не используется
51	Масса контроллера
52	Иммобилизатор
53	Масса контроллера
54	Не используется
55	Не используется
56	Не используется
57	Не используется
58	Не используется
59	Датчик скорости
60	Не используется
61	Масса выходных каскадов
62	Не используется
63	Не используется
64	Не используется
65	Не используется
66	Не используется
67	Не используется
68	Выход управления реле вентилятора 1
69	Выход управления реле кондиционера
70	Выход управления реле электробензонасоса
71	K-Line
72	Не используется
73	Не используется
74	Не используется
75	Вход запроса на включение кондиционера
76	Не используется
77	Не используется
78	Не используется
79	Вход сигнала датчика фаз
80	Масса выходных каскадов
81	Не используется

Общее в электрооборудовании «Газелей»

Несмотря на множество модификаций, принцип построения электросхемы один и тот же на всех автомобилях. Все потребители электрической энергии питаются от постоянного напряжения 12 Вольт. Масса кузова и силового агрегата является минусовым проводом, схема электрооборудования двухпроводная.

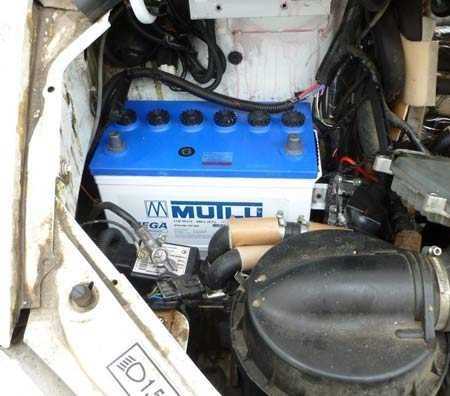

Расположение аккумулятора в Газели В любой схеме есть следующие элементы:

Аккумуляторная батарея. Она необходима для запуска двигателя. Разряженный аккумулятор доставляет немало хлопот автовладельцам;
Генератор. От генератора во время работы двигателя получают электроэнергию все потребители, и генератор подзаряжает аккумуляторную батарею;
Стартер. Устройство, которое запускает двигатель. Если стартер неисправен, машину можно завести с толкача. Но это делать не рекомендуется;
Блок предохранителей. Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители. Предохранители собраны в одном месте, так легче их обнаруживать и искать неисправности;
Потребители электроэнергии: Лампы фонарей и фар, габаритов, освещения салона;

Задние габаритные фонари на Газели
Комбинация приборов;
Мотор системы отопления;
Аудиосистема;
Прочие потребители (прикуриватель, мотор стеклоочистителей и проч.).

Различные датчики;
Электропроводка со штекерами;
Реле.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

Отечественные реалии При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации: Климатические особенности проявляются в зимнее время, когда нагрузка на существенно возрастает, особенно в периоды утреннего запуска силового агрегата; Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года; Другие неисправности замыкания, отпаивание контактов, коррозия , вызванные низким качеством сборки.

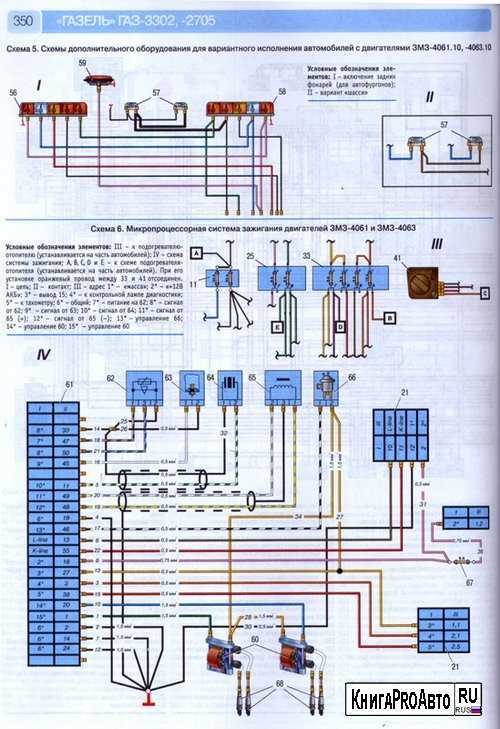

Электрическая схема системы управления двигателя УМЗ Хотя стоит немного остановится на этом.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена — Газель от двигателя УМЗ , Газель от двигателей семейства ЗМЗ Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это: Блок управления работой топливного насоса; Блок управления системы дожигания выхлопных газов.

В системе управления углом опережения зажигания применяется датчик GT или С года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров. Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это: Блок управления работой топливного насоса; Блок управления системы дожигания выхлопных газов. Но вот что заметил.

См. также: Регистрация электротехнической лаборатории в ростехнадзоре

Выводы: подвергнув автомобили. На фото — первая часть оригинальной схемы А электропроводка Газель отличается в первую очередь из-за установки импортных комплектующих, что требует качественной инструкции, которой зачастую нет у автовладельцев. Следующее отличие, это несколько усложнённая схема включения отопителя.

Зажигание смеси произойдет в том цилиндре, где осуществляется такт сжатия. На практике это выражается в том, что применение разных силовых агрегатов неизбежно влечет и применение иных электронных компонентов. Ещё одно существенное отличие это наличие блока реле и предохранителей.

Навигация по записям

Датчик устанавливается на двигателе сверху, справа, между вторым и третьим цилиндрами. Система зажигания двигателя УМЗ бесконтактная с низковольтным распределением импульсов зажигания по каналам, с двумя двухвыводными катушками зажигания. Она оказалась более удачной в плане надежности и функциональности, поскольку на машину устанавливали узлы и детали солидных зарубежных компаний фирм. Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем: Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания; В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива. При этом в одном из цилиндров каждой пары будет конец такта сжатия, в другом — конец такта выпуска.
система охлаждения газель 4216-евро-4

Перестановка электропроводки двигателя

Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. Поэтому при смене силового агрегата на другой тип двигателя (например, ЗМЗ 406 карбюратор на ЗМЗ 405 инжектор) всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода.

Замена мотора Cummins на ЗМЗ 405

К сожалению, случаи преждевременного выхода их строя хваленого мотора Cummins на Газели Бизнес не редкие, и хозяева автомобилей, посчитав расходы на восстановление дизеля, решаются поставить проверенный и более дешевый мотор ЗМЗ 405. Перестановка двигателя требует внесения изменений в электрическую схему. Что нужно, чтобы подключить питание к двигателю? Все просто, потребуется для ЗМЗ 405:

Подкапотный жгут проводов;
Электрический бензонасос;
Блок управления двигателем.

Проводка меняется элементарно – необходимо только подсоединить все штекеры. Перепутать разъемы очень сложно, все они разные.

Замена проводки на автомобиле Газель

Вследствие естественного износа проводов;
Расслоения изоляции из-за естественного старения;
Механических повреждений (перегибы, задиры);
Коротких замыканий в той или иной электроцепи;
Окисления контактов и разъемов.

Читать дальше: Шевроле нива с кондиционером

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

Высоковольтные провода;
Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
Катушка зажигания;
Реле уровня заряда АКБ;
Контактная группа блока предохранителей;
Замок зажигания.

Места, требующие монтажных работ

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

Подкапотное пространство;
Салон автомобиля;
Задняя часть кузова.

Общее в электрооборудовании «Газелей»

Расположение аккумулятора в Газели

Аккумуляторная батарея. Она необходима для запуска двигателя. Разряженный аккумулятор доставляет немало хлопот автовладельцам;
Генератор. От генератора во время работы двигателя получают электроэнергию все потребители, и генератор подзаряжает аккумуляторную батарею;
Стартер. Устройство, которое запускает двигатель. Если стартер неисправен, машину можно завести с толкача. Но это делать не рекомендуется;
Блок предохранителей. Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители. Предохранители собраны в одном месте, так легче их обнаруживать и искать неисправности;
Потребители электроэнергии:
- Лампы фонарей и фар, габаритов, освещения салона;
- Комбинация приборов;
- Мотор системы отопления;
- Аудиосистема;
- Прочие потребители (прикуриватель, мотор стеклоочистителей и проч.).
Различные датчики;
Электропроводка со штекерами;
Реле.

Неисправности в электросхеме «Газель»

Происходит естественное старение проводов. Электропроводка, как и все другие детали автомобиля, через определенное время нуждается в замене;
Периодически происходящая перегрузка (короткое замыкание) приводит к оплавлению изоляции, и провода со временем начинают замыкать между собой;
Пропадает масса (общая или на определенном жгуте). Если плохая общая масса, то может плохо крутить стартер при запуске двигателя.

Схема устройства стартера Газели

Может выходить из строя электронная система управления двигателем. Многие неисправности на ГАЗ 3302 и ГАЗ 2705 владельцы машин могут устранить самостоятельно. Несложно разобраться с предохранителями, с освещением, с отсутствием зарядки. А вот электронику двигателя лучше доверить специалистам – без диагностического оборудования находить причины неполадок в системе управления ДВС сложно.

Правильный выбор карбюратора для Газели с мотором ЗМЗ-406

К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:

«Солекс», разработанный для «Волги» ГАЗ-31029;
ДААЗ 4178-1107010, предназначенный для автомобилей УАЗ;
«Озон» от ВАЗ-2107;
Weber.

Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:

подгонка корпуса воздушного фильтра;
установка жиклеров (топливных и воздушных) другого сечения;
замена диффузоров и эмульсионных трубок;
регулировка распылителя ускорительного насоса.

В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.

Важность схем

Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина

Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:

Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.

И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.

Принципиальные понятия

Открыв капот Газель 405 можно увидеть огромную массу проводов, особенно если там установлен инжектор. Как известно, принцип работы инжекторного мотора сильно отличается от карбюраторного и включает в себя массу электрических элементов, найти которые может помочь только электросхема. Она выглядит как большая карта, на которой отмечены все провода и кабели, что проложены в машине, куда и откуда они следуют, что за чем подключается. Необходимость в составлении этих схем связана с тем, что в автомобиле используется переменный ток, и просто так здесь не разобраться. Графически на схеме Газель 405 можно увидеть абсолютно все элементы, как основные (аккумулятор,прерыватель распределитель, катушка зажигания, стартер, генератор, свечи), так и все побочные (фары, дворники, радио, стеклоподъёмники и прочее).
