Электрическая схема камаз

Камаз 65115 схема электрооборудования. Электрическая схема автомобиля камаз.

Пневматический сигнал включают нажатием кнопки с правой стороны от переключателя наружного освещения. Помимо этого, при помощи генераторного узла производится зарядка АКБ.

Схема оборудована реле 1, разрывающим цепь обмотки возбуждения генератора при работе ЭФУ.

Расстояние L от экрана до центров наружной поверхности рассеивателей фар должно быть в пределах от 10 до 5 м, а расстояние Н — от до 75 мм для фар в буфере и от до мм для фар на кабине согласно таблицам, приведенным в соответствующих рисунках см. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает минуты.

При оптимальных технических параметрах устройство обладает конкурентоспособной ценой. Эффективность выполняемой операции и сохранность грузов находятся на высоком уровне.

Выводы Надеемся, что представленные схемы и видео материалы в данной статье помогут вам понять особенности грузовых автомобилей КАМАЗ и их многочисленных модификаций см. При этом загорается контрольная лампа, вмонтированная в ручку выключателя; контрольные лампы указателей поворота в блоке контрольных ламп могут не светить. Если вы найдете точку, где напряжения нет, то скорей всего, причина проблемы кроется между этой точкой и последним участком, где напряжение имеется. Электрическая принципиальная схема системы электроснабжения: G — генератор; СВ — аккумуляторная батарея; РА — амперметр; Rпр, — эквивалентный резистор проводов; Rп — эквивалентный резистор приемников; Iг, Iп, Iз, Iб соответственно сила тока генератора, приемников, эаряда и разряда аккумуляторных батарей; Ur — напряжение генератора Электрическая принципиальная схема системы электроснабжения, КАМАЗ Рис.

Так что если предохранитель выходит из строя, это может быть обусловлено либо его износом, что вполне нормально, либо перепадами напряжения в системе. Контактно-транзисторный реле-прерыватель 3 обеспечивает прерывистый режим работы указателей поворота автомобиля и прицепа; о работе указателей сигнализируют лампы отдельно для автомобиля и прицепа в блоке 26 контрольных ламп. Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account Создать аккаунт » — на рисунке показано стрелочкой. Срабатывание сигнала торможения происходит за счет замыкания пневмоэлектрического датчика. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа.

Подпишитесь!

Питание стартера осуществляется от двух аккумуляторных батарей, напряжением 12 В. Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки. Источниками электроэнергии являются две аккумуляторные батареи 6, соединенные последовательно, генераторная установка 2, подключенная параллельно аккумуляторным батареям.

Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Сигнал о включении световой оповестительной сигнализации проходит через амперметр.
ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

Как определить неисправность?

Выявление поломок в работе оборудования возможно с привлечением специалиста либо в домашних условиях.

В целом существует два состояния транспортного средства, при которых можно определить неисправность цепи:

1. Мотор не заводится, эксплуатация авто невозможна. Причин поломки в данном случае может быть много. Диагностику оборудования следует начать с , распределительного устройства, свечей, высоковольтных проводов, стартерного узла и, разумеется, аккумулятора. В большинстве случаев причину можно решить путем заряда аккумуляторной батареи, очисткой свечей зажигания от нагара или заменой высоковольтных проводов. Кроме того, причина может заключаться и в вышедшем из строя генераторе. Перед тем, как приступить к демонтажу и разбору узла, следует проверить качество натяжения генераторного ремня. Возможно, ремешок ослаб или его натяжка очень сильная, что также не очень хорошо для авто.
2. Двигатель можно завести, но оборудование не работает или работает частично. Возможно, не работает группа устройств. Например, в вашем авто одновременно перестали работать повороники и щетки стеклоочистителя. Казалось бы, как эти устройства могут быть связаны между собой? Но нужно учитывать, что эти две системы работают от подрулевого переключателя. И если он вышел из строя или на его схеме плохой контакт, то узлы просто не могут быть запущены. Если мотор заводится, то часть узлов не работают, то сначала следует проверить предохранители в блоке, вполне возможно, что один или часть из них просто перегорела. Если предохранительные элементы рабочие, а в работоспособности электрооборудования вы уверены на 100%, то необходимо заняться диагностикой проводки (автор видео — канал CarEnergy).

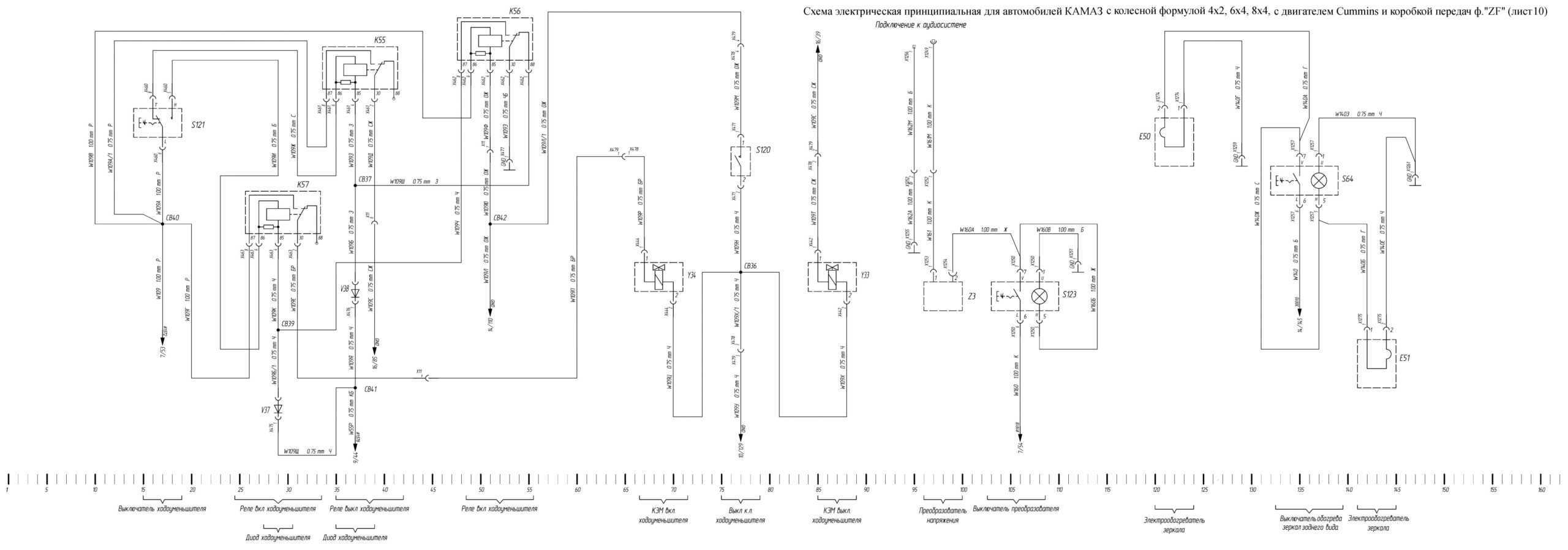

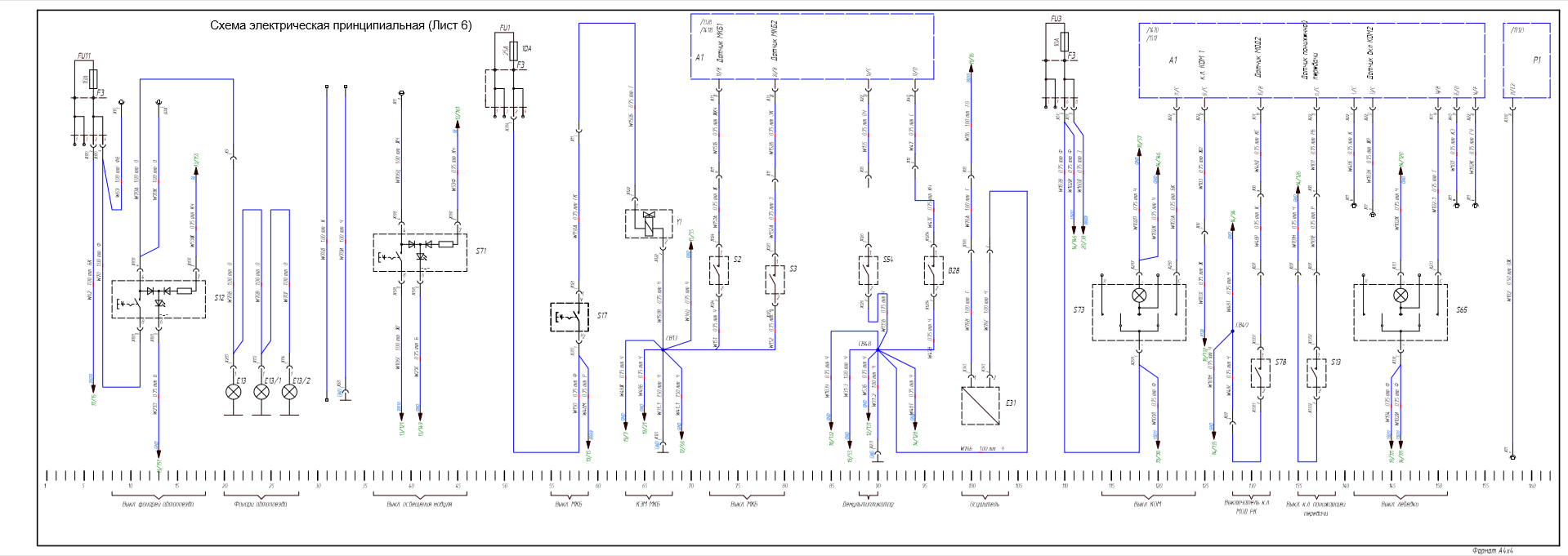

Схема КАМАЗ 6520

  Электросхема автомобиля КАМАЗ 6460. Предназначена для проведения ремонтных работ и обслуживания авто. Если перестал работать какой-либо потребитель, то прежде всего определите исправность его предохранителя. Если предохранитель сработал, то определите в цепи место короткого замыкания проводов на массу автомобиля. Проверяйте цепь по направлению от предохранителя к потребителю. Короткое замыкание возможно в местах крепления проводов скобами, у острых металлических кромок, а также около неизолированных наконечников проводов. После устранения короткого замыкания замените предохранители.

 Схема подключения приборов освещения на кабине КамАЗ-6520

22 47К Розетка штепсельная переносной лампы в кабине в сборе 21 5320-3724200 Провод массы розетки переносной лампы 1 53205-3714051 Пластина крепления плафона кабины 3 864909 Скрепка 5,7х13 крепления штабика крыши 20 А24-21 Лампа 7 А24-21-3 Лампа 5 А24-5-3 Лампа 10 АС24-5 Лампа 4 П-13714010 Плафон 6 ПД308Б-О Лампа подкапотная 11 ПК142Б Плафон вещевого ящика и спального места в сборе

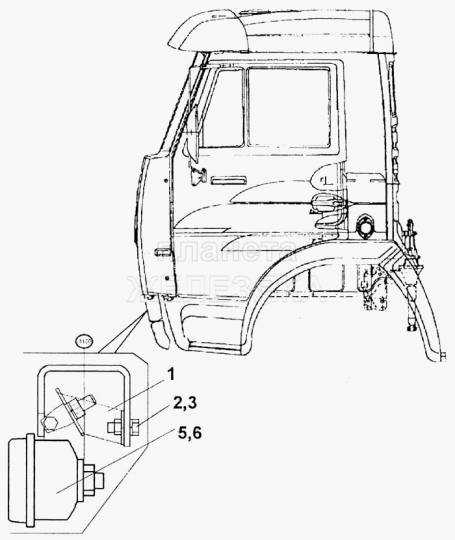

Дополнительные и противотуманные фары Камаз 6520

3 1/05164/73 Шайба 6 пружинная 2 1/09026/21 Болт М6-6gх25 6 2012.3711 Фара-прожектор 1 65115-3711030-04 Кронштейн фар 5 ФГ152-А Фара противотуманная

Электропроводка грузовика КамАЗ-6520

10 3403.3747 Диод с защитным корпусом 4 43101-3724012 Пучок проводов цепи ЭФУ  5320-3703300 Втулка проходная проводов 5320-3703301 Втулка проходная5320-3724014 Втулка проходная переднего пучка проводов 5320-3724015 Рамка разрезной втулки  5320-3724047 Втулка уплотнительная держателя пучков проводов5320-3724048 Держатель заднего правого пучка проводов 5320-3724049 Держатель заднего левого пучка проводов  5320-3724055 Колпачок защитный наконечника проводов5 5320-3724078-60 Пучок проводов задних фонарей 5320-3724094 Провод-перемычка между аккумуляторными батареями  5320-3724096 Провод аккумуляторная батарея-выключатель массы 5320-3724100 Провод соединения «массы» кабины с рамой5320-3724119 Прокладка защитная пучка проводов 5320-3724200 Провод массы розетки переносной лампы 5320-3724204 Провод «массы» электродвигателя отопителя 5320-3724677 Хомут крепления провода 5320-3724680 Хомут крепления провода 53205-3724038-10 Пучок проводов плафонный 53205-3724300-24 Провод цепи заряда АБ 1 53215-3724010-24 Пучок проводов передний6 53215-3724019-10 Пучок проводов стеклоочистителя 53215-3724086 Пучок проводов бокового повторителя указателя поворотов 5511-3724092 Провод аккумуляторная батарея-стартер 5511-3724098 Провод выключатель «массы»-рама 2 65115-3724044-26 Пучок проводов задний правый 3 6520-3724045 Пучок проводов задний левый 853936 Штуцер проходной 853938 Скоба 864601 Скоба крепления трубопровода 864606 Скоба 8 ПР119-01 Предохранитель плавкий ПР119-01 9 РС493-Т Прерыватель контрольной лампы ручного тормоза

Установка блока реле КамАЗ 6520

1 1/38358/71 Болт М6-6gх10 5 502.3747 Реле стеклоочистителя 3 733.3747-10 Реле-сигнализатор 2 738.3747-20 Реле 4 901.3747 Реле в сборе

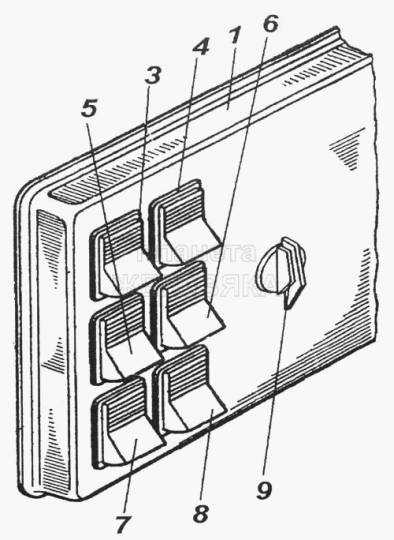

Схема и наименование панели выключателей

5 26.3710-23.53 Выключатель 1 53215-3710426-37 Панель выключателей с петлями и кронштейном запора 4 ВК343-01.14 Выключатель блокировки межколесного дифференциала 3 П147-04.11 Переключатель электродвигателей отопителя7 П147-06.15 Переключатель подъема и опускания платформы8 П147-06.17 Переключатель муфты привода вентилятора 9 П602 Переключатель

Экономитель топлива Новая разработка — магнитная насадка снижающая расход бензина или солярки в автомобиле.

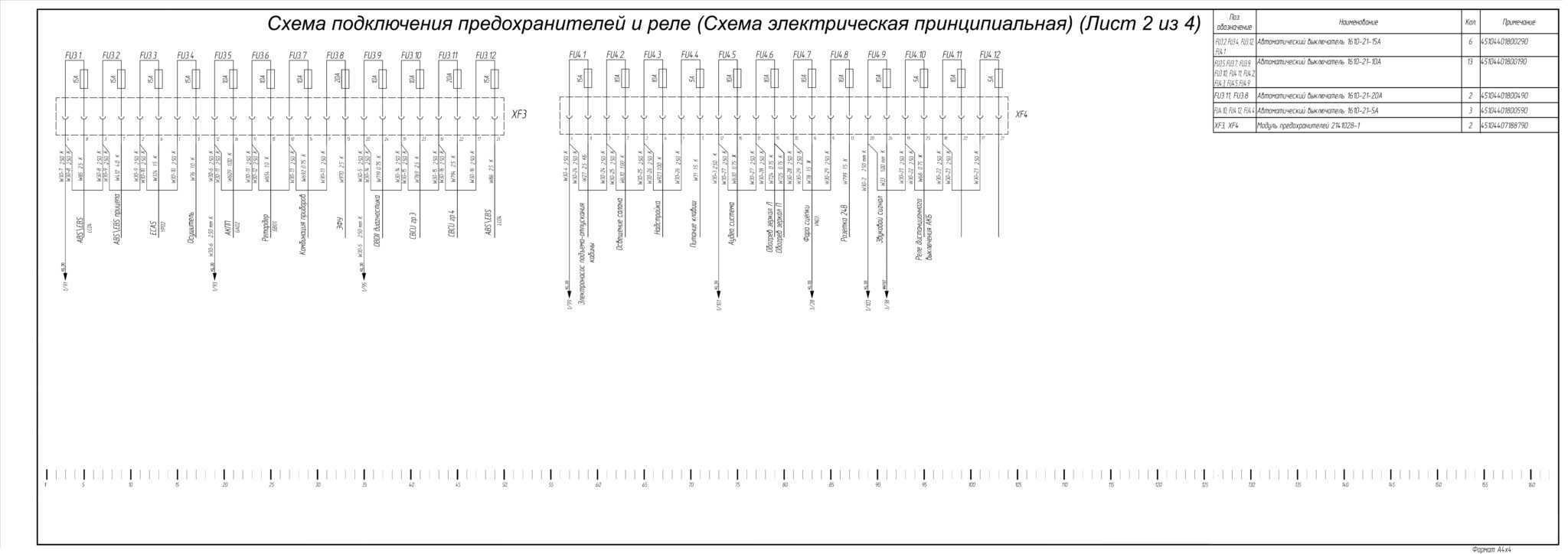

Блок реле предохранителей КАМАЗ 5490, 65206 65207

Можно применять некачественное топливо, причем использовать любую его разновидность.

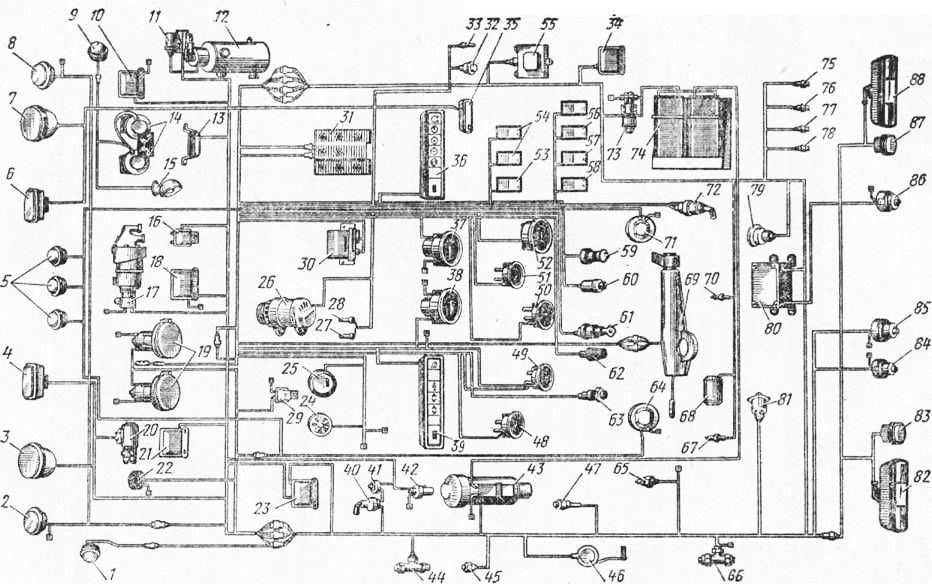

Электрическая схема системы контрольно-измерительных приборов: 1 — указатель уровня топлива; 2 — датчик указателя уровня топлива; 3 — предохранитель Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа.
При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой. Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. Натяжение ремней привода генератора и водяного насоса : — отклонив генератор вверх, обеспечьте номинальное натяжение ремней, затяните болт регулировочный , болт крепления планки генератора и гайки болтов крепления передней и задней лап генератора.
Световые индикаторы и звуковая сигнализация Мигающая индикация указателей обеспечивается аварийным реле-прерывателем. Не подсоединяйте и не отсоединяйте штепсельные разъемы и плюсовой вывод генератора при работающем двигателе и включенных аккумуляторных батареях, а также не пускайте двигатель при отсоединенном плюсовом проводе генератора.
Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. На вкладыше к Руководству приведены принципиальная схема электрооборудования автомобиля, перечень элементов схем с указанием маркировки типа этих элементов от основных поставщиков. Функциональная схема световой и звуковой сигализации тормозной системы.

К нему относятся: Фары ближнего и дальнего света; Освещение номерного знака; Противотуманные фонари; Фара, которая освещает пространство под кузовом. Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Электроэнергию вырабатывает генераторная установка.

На схемах рядом с условным изображением элементов электрооборудования приведены номера присоединяемых электропроводов, буквами обозначен их цвет: Б — белый; Г — голубой; Ж — желтый; 3 — зеленый; К — красный; КЧ — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный. Цена распечатки 10 листов в разы меньше, чем стоимость инструкции, предлагаемой различными ресурсами и издательствами. Возможные неисправности проводки Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники. В системе применяется реверсивный электродвигатель МЭ

Электростартер управляется через реле, при помощи выключателя приборов. Электросхема блока освещения Внутреннее и наружное освещение предназначены для эксплуатации автомобиля в условиях плохой видимости и темное время суток. Функциональная схема световой и звуковой сигализации тормозной системы. Звуковая сигнализация предназначена для оповещения о нормальной работе агрегатов. Несмотря на прекращение производства, устройство активно применяется в строительстве, так как до сих пор актуально по своим параметрам.
Электрооборудование КАМАЗ. Схемы эектрооборудования.ТОэлектрооборудования автомобиля КАМАЗ

Особенности электрооборудования

Начнем с описания — какие элементы и подсистемы включает в себя съема электропроводки КАМАЗ-5320:

1. Световая сигнализация и поворотные огни.
2. Система отопления, энергоснабжения, а также очистки лобового стекла.
3. Наружное освещение, включающее в себя ближний и дальний свет, габаритные огни, противотуманные фары, если таковые имеются.
4. Внутреннее освещение салона авто.
5. Система запуска мотора.
6. Также схема проводки включает в себя систему контрольно-измерительных устройств, расположенных на приборной панели автомобиля. На приборке находится не только спидометр и тахометр, но и множество индикаторов, а также датчики, предназначенные для обеспечения более удобного управления машиной.
7. Звуковая сигнализация.
8. Аудиосистема, если она имеется.

Нормальная работа электросхемы КАМАЗ 43118 возможна исключительно при правильном функционировании двух основных узлов:

1. Аккумулятора. Этот прибор обеспечивает систему зажигания напряжением во время запуска двигателя, а также позволяет питать основное электрооборудование при выключенном ДВС.
2. Генератора. Этот узел обеспечивает питание всех устройств и оборудования во время езды на авто. Также с помощью генератора обеспечивается восполнение заряда аккумулятора, который тот потратил на запуск мотора.

Электрическая схема запуска двигателя

Пусковая установка предназначена для запуска двигателя и обеспечения его стабильной работы в рабочем режиме.

Схема пуска двигателя Камаз

Система запуска состоит из следующих элементов:

• стартер типа СТ-142Б;
• реле стартера;
• выключатель стартера и приборов;
• реле блокировки;
• дублирующий выключатель стартера;
• розетка внешнего пуска.

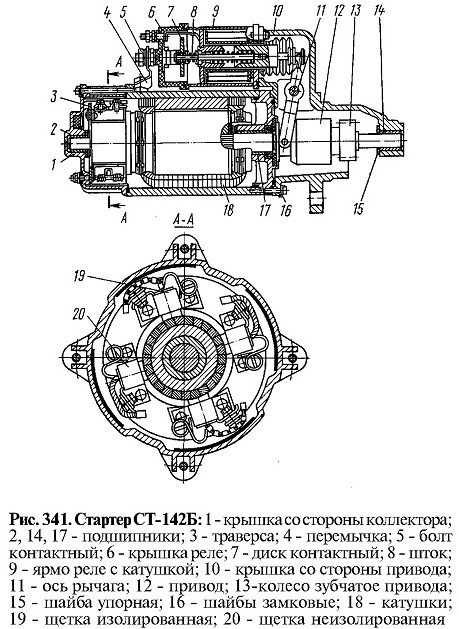

Стартер СТ-142Б автомобиля КамАЗ

Стартер СТ-142Б — устройство

Стартером является электрический двигатель постоянного тока. Устройство служит для преобразования электрической энергии от источника тока в механическую энергию вращения коленчатого вала.

Устройство выполнено в герметичном корпусе и обладает последовательным возбуждением. Агрегат оснащен электромагнитным реле. С помощью электромагнитного реле шестерня стартера входит в зацепление с венцом маховика. Запуск и работа стартера сопровождается миганием контрольной лампы.

Первым приводом электродвигателя является храповый механизм. Храповик обладает свободным ходом. Вторым приводом служит масса двигателя.

Номинальное напряжение стартера типа СТ-1425 составляет 24 В. Номинальная мощность не превышает 7,7 кВт. Передаточное число установки «двигатель-стартер» имеет показатель 11,3.

Реле стартера КамАЗ-5320

В состав оборудования грузовика в соответствии со схемой подключения стартера входят следующие элементы: электрическое снабжение, световая сигнализация, внутреннее и внешнее освещение, специальные измерительные устройства, система отопления, система пуска мотора.

У всех грузовиков модели «КамАЗ» имеется специальное устройство Ст-142б. Чтобы запустить приспособление, нужен поворот устройства в определенное положение. Как только приспособление запустили, ключ можно отпускать. Он работает следующим образом: ток от аккумуляторов идет сквозь тяговое приспособление, затем происходит сцепление двух основных элементов, а контакты питания устройства замыкаются. Как только мотор начинает функционировать в автономном режиме, элементы разъединяются.

Схема цветной проводки КамАЗ-5320 считается достаточно непростой. Стартер при этом является основным устройством, у которого присутствует тяговое реле. Электрический мотор находится со стороны места водителя. Устанавливается устройство с помощью нескольких болтов и одной шпильки. Электрический двигатель стартера последовательного соединения приходит в действие от постоянного тока.

Реле поворотов КамАЗ поиск неисправностей.

При поиске неисправности указателей реле поворотов КамАЗ РС 950 необходимо учитывать его конструктивную особенность. Если на тягаче сигнальные лампы не работают, а на прицепе исправны, и на оборот значит электромангитное реле и схема управления им исправна. Причина, скорее всего в сгоревшей обмотке геркона или реле контрольной лампы. Именно это является частой причиной неисправности указателей поворотов. Но эта неисправность так же может быть следствием короткого замыкания в цепи сигнальных ламп.

Остальные неисправности такие же, как и при применении других реле поворотов: неисправность предохранителей, кнопки аварийной сигнализации, обрыв или замыкание на массу проводов на сигнальные лампы и так далее.Ниже приведена принципиальная схема подключения реле поворотов КамАЗ.

Источник статьи: http://avtolektron.ru/sxema-elektrooborudovaniya/rele-povorotov-kamaz

Потребность в документации

Практическая

Ведь область применения этого автомобиля очень широка:

• От городов и поселков европейской части России;
• Районов Крайнего Севера и Заполярья;
• Жаркого климата Средней Азии;
• До тропиков и субтропиков других стран и континентов.

Заводская схема расположения проводки относительно несущей рамы КамАЗ 5320

Соответственно, что условия эксплуатации оказывают прямое воздействие на долговечность изоляции и контактов электрических проводов и соединений, поэтому схема проводки КАМАЗ 5320 и ее расположение относительно кузовных элементов очень важна при обслуживании своими руками.

Расположение внутри салона КамАЗ 5320 электрических проводов

Точно также может понадобиться полезная и нужная схема электропроводки КАМАЗ 5511 – самого массового самосвала, которую вы тоже можете найти в соответствующем разделе, посвященном автомобилям данной марки.

Историческая

Помимо эксплуатационников есть отдельная категория потребителей грузовых автомобилей, которые также нуждаются в заводской документации.

Речь идет о:

1. реставрационных мастерских;
2. выставочных залах;
3. музеях.

Тот самый «первый» КамАЗ 5320 – восстановленный и выставленный в заводском музее

Музеи автопроизводителей

Когда завод в Набережных Челнах нарастил объемы через несколько лет с момента запуска серийного производства, встал вопрос о сохранении памятных экземпляров выпускаемых моделей. В результате такого решения был организован музей, занявшийся поиском и возвращением особо ценных экспонатов.

Отопление и энергоснабжение грузового авто

В частности, первый КамАЗ:

• Был выкуплен заводом-изготовителем обратно;
• Отремонтирован;
• Получил свой первоначальный облик;
• Остается в строю в роли действующего музейного экспоната.

Через много лет автомобиль вновь вернулся в заводские стены

Частные коллекции

Но и частные музеи нередки в нашей стране – многие предприниматели и бизнесмены увлекаются автомобильной тематикой. Некоторые сориентированы только на модели, представляющие историческую ценность, а другие нередко выкупают и восстанавливают интересные и памятные для себя автомобили и мотоциклы.

Поэтому, в их поле зрения попадают:

• Легендарные для СССР «Батоны» и «Таблетки»
• Экспериментальные модели и прототипы, не пошедшие в серию марок ЗИЛ и Москвич;

Современные коллекционеры нередко интересуются и грузовиками

• Автобусы;
• Спецтехника;
• Мотоциклы своей молодости – УРАЛ, ИЖ или чехословацкая JAWA, где для восстановления также требуется оригинальная проводка ЯВА.

Имиджевая

Уже давно нет СССР, завод-изготовитель с общесоюзной также сменил форму собственности, но по-прежнему заинтересован оставлять в своем распоряжении автомобили, связанные с памятными датами.

Например:

1. Первый миллионный экземпляр, который покинул заводской конвейер через 12 лет с начала выпуска семейства КамАЗов, также найден и возвращен в музейную мастерскую для реставрации;
2. Двухмилионный КамАЗ-6522, построенный совместно с немецким производителем ZF, по решению руководства оставлен для музея (не эксплуатировался), соответственно, цена восстановления минимальна.

Оригинальная схема электрических соединений КАМАЗ 5320

Помимо автозавода, многие транспортные предприятия также находят интересные грузовики. Всем им, за исключением авто без пробега, требуются восстановительные работы, которые без документации качественно не осуществить. Особенно вызывает много вопросов проводка КАМАЗ 5320, поскольку она видоизменялась в зависимости от комплектации автомобиля.

Возможные неисправности проводки

Все неисправности в работе электропроводки можно разделить на несколько групп:

1. Поломка самого оборудования. Такое случается не так часто, но подобная проблема все же может иметь место.
2. Выход из строя предохранителя. Как известно, в монтажном блоке сосредоточены предохранительные устройства, отвечающие за безопасность проводки КАМАЗ. Если в системе происходят скачки напряжения, то для того, чтобы не допустить поломки оборудования, используются предохранители, которые перегорают в первую очередь. Если в бортовой сети периодически происходят скачки напряжения, то перед тем, как заменить выгоревшие предохранители, необходимо избавиться от причины.
3. Плохой контакт электроцепи с оборудованием. В данном случае причин может быть несколько. Как правило, плохой контакт обусловлен обрывом провода где-то на участке цепи. Для диагностики вам потребуется мультиметр, который, собственно, используется всегда для обнаружения неисправностей в проводке. Также причина может заключаться в окислении или подгорании контактов. Если это так, то решить проблему можно путем их зачистки либо замены.
4. Утечка тока. В большинстве случаев такая проблема обусловлена пробоем в проводке. При помощи мультиметра определяется дефектный провод, который в результате нужно будет либо заменить, либо тщательно заизолировать.
5. Износ составных элементов генератора. Потребуется разборка узла для выявления дефектных деталей с последующей их заменой.
6. Сел аккумулятор или в нем недостаточно электролита. В этом случае нужно проверить уровень жидкости в банках АКБ, а также произвести замер параметра его заряда.

Как определить неисправность?

Есть несколько вариантов диагностики исправности электроцепи авто, которые можно осуществить в домашних условиях. К примеру, можно проверить наличие напряжение на определенном участке, для этого можно использовать мультиметр или контрольную лампочку.

Итак, если цепь неисправна, порядок действий следующий:

1. Для начала необходимо подключить один из щупов тестера или контрольной лампы к клемме «-» АКБ, также его можно соединить с кузовом грузовика.
2. Второй щуп необходимо подключить к соединению диагностируемого участка, при этом желательно, чтобы он был установлен как можно ближе либо к АКБ, либо к предохранителю.
3. Если в результате подключения контрольная лампочка начала гореть или на дисплее мультиметра появилось напряжение, это значит, что данный участок цепи работает нормально. То есть все элементы подключены, как нужно, и ремонт проводки не требуется. Но при этом нужно учитывать, что в некоторых цепях напряжение может присутствовать в том случае, если ключ в замке зажигания повернуть в определенное положение.
4. Далее, производится диагностика остальных участков цепи, процедура осуществляется аналогичным образом.
5. Если вы найдете точку, где напряжения нет, то скорей всего, причина проблемы кроется между этой точкой и последним участком, где напряжение имеется.
6. Нужно отметить, что в большинстве случаев проблемы с проводкой обусловлены именно плохим контактом.

Тестер для диагностики проводки

Также в домашних условиях можно попытаться найти короткое замыкание в системе:

1. Для начала из гнезда необходимо извлечь предохранительный элемент, отвечающий за диагностируемую цепь.
2. Затем тестер нужно перевести в режим вольтметра.
3. Один щуп устройства нужно подключить к клеммам подключения предохранителя. При этом все устройства и девайсы данной цепи должны быть отключены и обесточены.
4. Затем попробуйте пошевелит кабель. Если в этот момент на дисплее будут появляться значения, то это свидетельствует о коротком замыкании. Как правило, такая проблема появляется в результате перетирания изоляции на проводе (автор видео — Григорий Сергеев).
