Как работает система охлаждения двигателя

Принудительное охлаждение воздухом

Двигатели с таким типом отвода излишнего тепла оборудованы вентилятором и ребрами охлаждения. Такой набор конструктивных узлов позволяет искусственно нагнетать воздух в систему охлаждения двигателя для обдува охлаждающих ребер. Над вентилятором и ребрами устанавливается защитный кожух, который участвует в направлении воздушных масс для охлаждения и препятствует попаданию тепла извне.

Положительными моментами в данном типе охлаждения принимается простота конструктивных особенностей, малый вес, отсутствие узлов подачи и циркуляции хладагента. Недостатками считаются высокий шумовой уровень функционирования системы и громоздкость устройства. Также в принудительном воздушном охлаждении не решена проблема с локальным перегревом агрегата и рассеянностью обдува, несмотря на установленные кожухи.

Такой тип предупреждения перегрева двигателей активно применялся вплоть до 70-х годов. Работа системы охлаждения двигателя с принудительным воздушным типом была популярна на малолитражных транспортных средствах.

Виды систем охлаждения двигателя

Регулирование температуры автомобильного двигателя может осуществляться при помощи охлаждающей жидкости (антифриза, ОЖ) и посредством циркуляции воздуха. Исходя из этого различают три вида систем:

• Воздушная. Физически представляет собой обдув, благодаря которому происходит вытеснение горячего воздуха из подкапотного пространства в атмосферу. Воздушное охлаждение может быть естественным и принудительным (с использованием вентилятора). В силу низкой эффективности как самостоятельная система практически не применяется.
• Жидкостная. Представляет собой систему трубчатых контуров, по которым циркулирует охлаждающая жидкость. Жидкостное охлаждение может быть принудительным (перекачка насосом), термосифонным (за счет разности в плотности нагретой и охлажденной жидкостей) и комбинированным (охлаждение головки блока цилиндров осуществляется принудительно, а остальные узлы термосифонным принципом). Такая система более эффективна в сравнении с воздушной, но при определенных режимах работы (длительный простой с включенным двигателем, повышенные температуры окружающей среды) может быть недостаточной для качественного охлаждения.
• Комбинированная. Представляет собой использование и воздушного обдува, и жидкостных контуров.

Системы охлаждения на основе жидкости также разделяются на открытые и закрытые. Первые имеют сообщение с атмосферой при помощи пароотводной трубки, а во вторых жидкость полностью изолирована от окружающей среды. В закрытых системах давление антифриза больше, а следовательно, выше и температура кипения. Это позволяет использовать их при высоких температурах нагрева жидкости (до 120°C).

Проблемы с радиатором и вентилятором

Недостаточное охлаждение двигателя может быть связано с проблемами работы радиатора и вентилятора. В первую очередь стоит помнить, что слишком сильно забитый пылью и насекомыми радиатор неспособен полноценно охлаждаться как встречным потоком воздуха, так и вентилятором. Нередко его чистка решает проблему с охлаждением.

Устройство «классического» радиатора охлаждения двигателя. Во многих современных двигателях, охлаждающая жидкость заливается не через горловину радиатора, а в расширительный бачок

И всё же, возможны и более серьёзные ситуации — трещины радиатора, которые могут возникнуть, как при ДТП, так и в результате коррозии. Радиатор в большинстве случаев можно восстановить. Латунные и медные ремонтируются с помощью пайки, а алюминиевые специальными герметиками.

Перед началом пайки места повреждения тщательно зачищаются наждачной шкуркой, до появления металлического блеска. После, трещина обрабатывается паяльным флюсом и с помощью мощного паяльника наносится равномерный слой припоя (см. видео).

Алюминиевый радиатор запаять не получиться, однако для их ремонта предлагаются специальные герметики или же можно использовать обычную «холодную сварку»

Перед началом заделывания трещин важно хорошо зачистить дефектные места. Клеящая масса хорошо разминается до однородного состояния и наносится на проблемный участок

Стоит помнить о том, что эксплуатировать автомобиль можно только на следующие сутки после ремонта – эпоксидный клей высыхает довольно долго.

Что касается вентилятора охлаждения, его поломка может быть связана с обрывом электропроводки или нарушением привода от коленчатого вала, если вращение передаётся от силового агрегата.

В первом случае, стоит визуально оценить состояние проводов идущих к мотору вентилятора, при обнаружении обрыва нужно заново соединить повреждённые контакты. Если состояние проводов нормальное, а вентилятор всё равно не работает, возможно, поломался сам двигатель или датчик, отвечающий за его своевременное включение. При этом лучше обратиться в автосервис, где определят причину, по которой вентилятор не включается. При проблемах с датчиком обдув может как беспрерывно, так и не включаться вовсе.

В автомобилях, где вентилятор начинает вращаться при передаче крутящего момента от двигателя, поломка чаще всего связана с обрывом приводного ремня. Его замена довольно проста: необходимо ослабить натяг шкива и поставить новый ремень.

Промывка системы охлаждения и замена жидкости

Гидравлическая система охлаждения требует своевременного промывания магистралей, в противном случае на стенках каналов может образоваться коррозия, солевые отложения, и другие загрязнения.

Воздушное охлаждение

Воздушное охлаждение может быть естественным и принудительным.

Естественное воздушное охлаждение является самым простым видом охлаждения. Тепло от двигателя с такой системой охлаждения передаётся в окружающую среду через развитое оребрение на внешней поверхности цилиндров. Недостаток системы заключается в том, что она из-за низкой теплоёмкости воздуха не позволяет равномерно отводить от двигателя большое количество тепла и, соответственно, создавать компактные мощные силовые установки. Неравномерность обдува требует дополнительных мер для исключения локальных перегревов — более развитого оребрения в аэродинамической тени, обращения более нагретых выпускных каналов вперёд по потоку, а холодных впускных — назад и т.п. Естественное воздушное охлаждение распространено на двигателях лёгкой высокоподвижной техники: мотоциклы, мопеды, авиа- и автомодели. С систематическим ростом форсировки моторов мотоциклов на наиболее совершенных моделях воздушное охлаждение уступает место жидкостному. По причине малой массы естественное воздушное охлаждение широко применялось и на поршневых авиационных двигателях, где близкие к цилиндрическим и имевшие малую окружную скорость комли лопастей винта практически не работали как вентилятор, но скорость набегающего на самолёт потока была сама по себе очень высока.

Стационарные или плотно закапотированные двигатели оснащают системой принудительного воздушного охлаждения. В них с помощью вентилятора создаётся поток воздуха, который обдувает рёбра охлаждения. Вентилятор и оребрённые поверхности, как правило, закрыты направляющим кожухом. Достоинства такого двигателя аналогичны двигателям с естественным охлаждением: простота конструкции, малый вес, отсутствие охлаждающей жидкости. Однако такие двигатели отличаются повышенным шумом при работе, большими габаритами. Кроме того, при проектировании таких двигателей возникают проблемы с охлаждением отдельных элементов конструкции двигателя из-за неравномерного обдува. На легковых автомобилях, производимых в Европе, воздушное охлаждение широко применялось в 1950-х — 1970-х годах. В основном это небольшие машины типа Фольксваген Жук, Fiat 500, Citroën 2CV; особняком стоит представительская Tatra 613. В СССР самым известным автомобилем с воздушным охлаждением был «Запорожец». Выпускались грузовые автомобили с дизелями воздушного охлаждения (например грузовики под маркой «Татра» с момента начала выпуска и до начала 2010 годов оснащались исключительно такими двигателями). Двигатели с воздушным охлаждением имеют многие трактора (иногда — тяжёлые, например Т-330; чаще — малые, от обычных пропашных до мини-тракторов мелких частных хозяйств), для которых характерны установившиеся режимы работы двигателя и специфические требования к простоте обслуживания. В настоящее время (2015-е) принудительное воздушное охлаждение применяется на большинстве скутеров, моторизованном инструменте (бензопилы, газонокосилки и пр.), двигателях малогабаритных генераторных установок, на мотоблоках и прочих самоходных и стационарных малых сельскохозяйственных и коммунальных машинах. Для последних очень распространены унифицированные ряды простых одно-двухцилиндровых двигателей воздушного охлаждения, одинаковые у различных производителей (Briggs & Strattonruen, Honda, Subaru, китайские), в виде компактного законченного блока с креплением на горизонтальную плоскость.

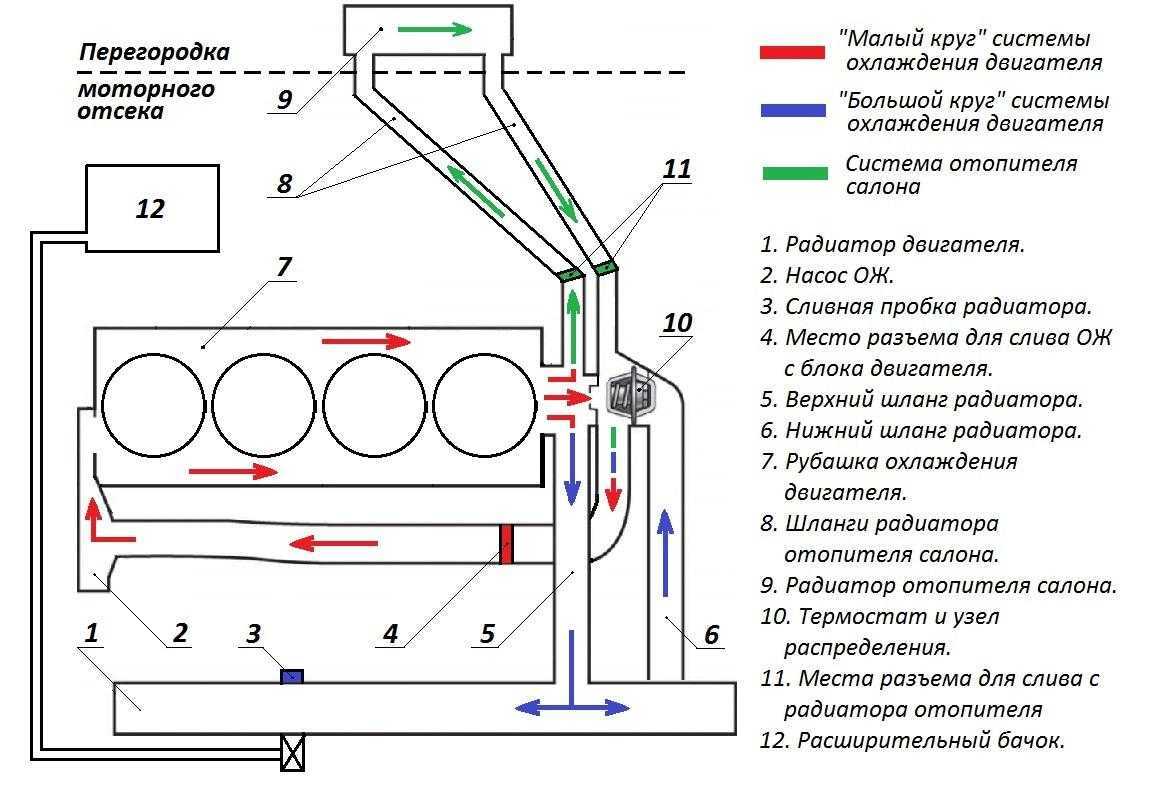

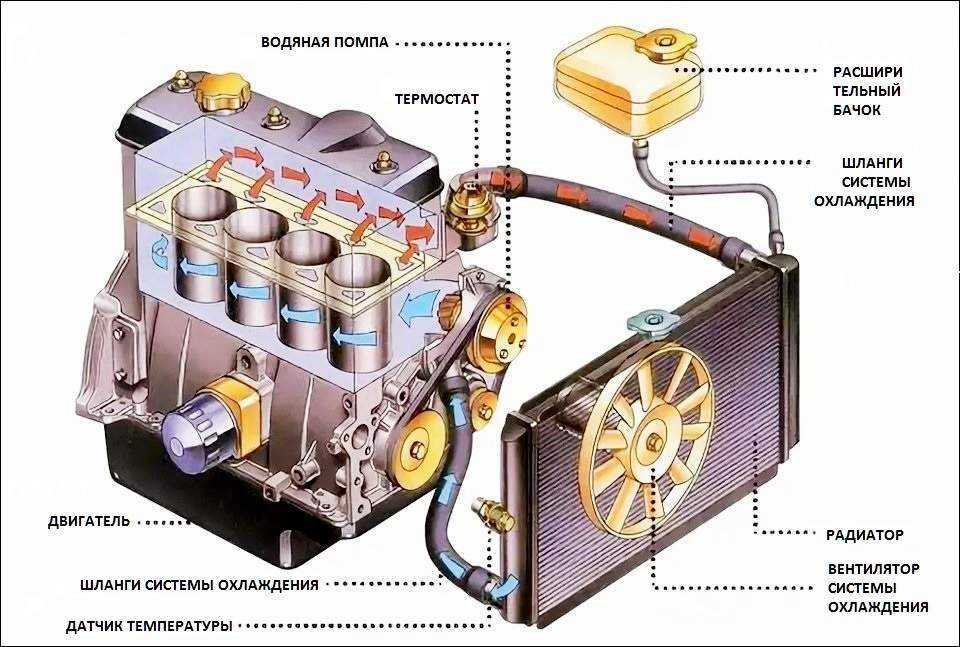

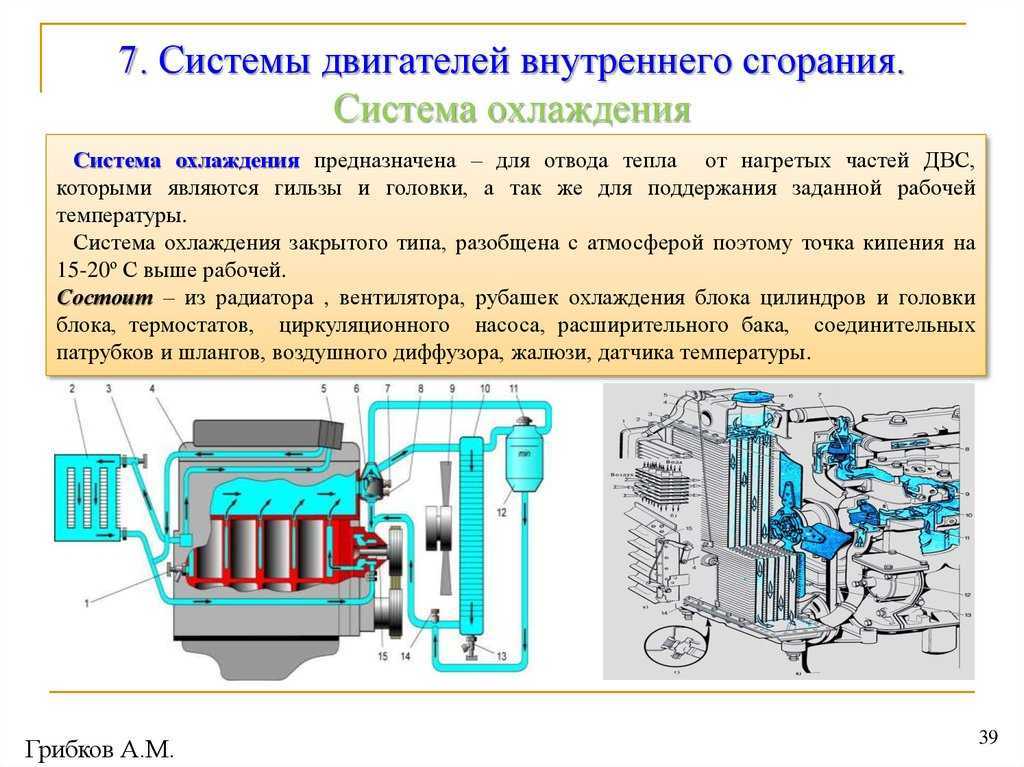

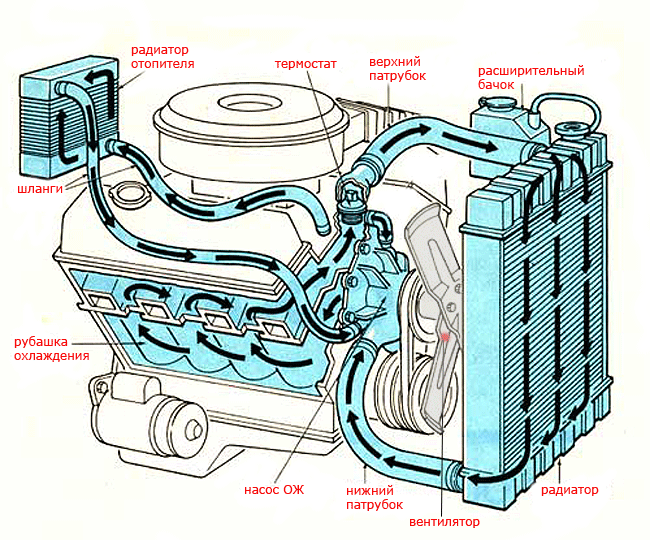

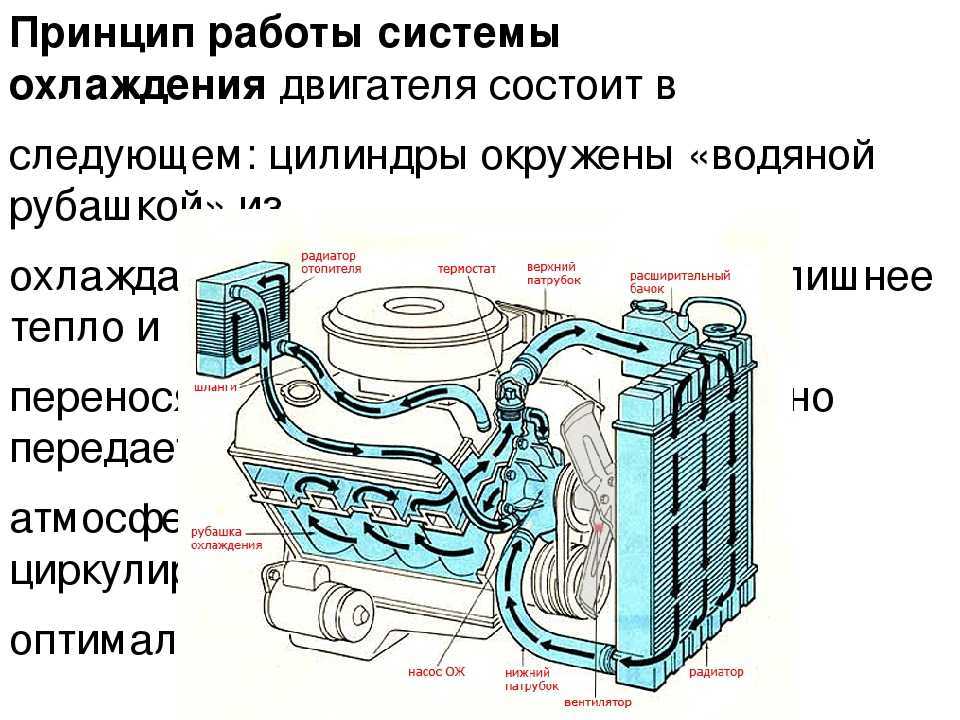

Основные элементы

Система охлаждения двигателя содержит следующие элементы:

• Рубашка охлаждения или «водяная рубашка». Представляет собой систему каналов проходящих в блоке цилиндров.
• Радиатор охлаждения — устройство для охлаждения самой жидкости. Состоит из каналов изогнутых труб и металлических рёбер для лучшей теплоотдачи. Охлаждение происходит как благодаря встречному потоку воздуха, так и внутренним вентилятором.

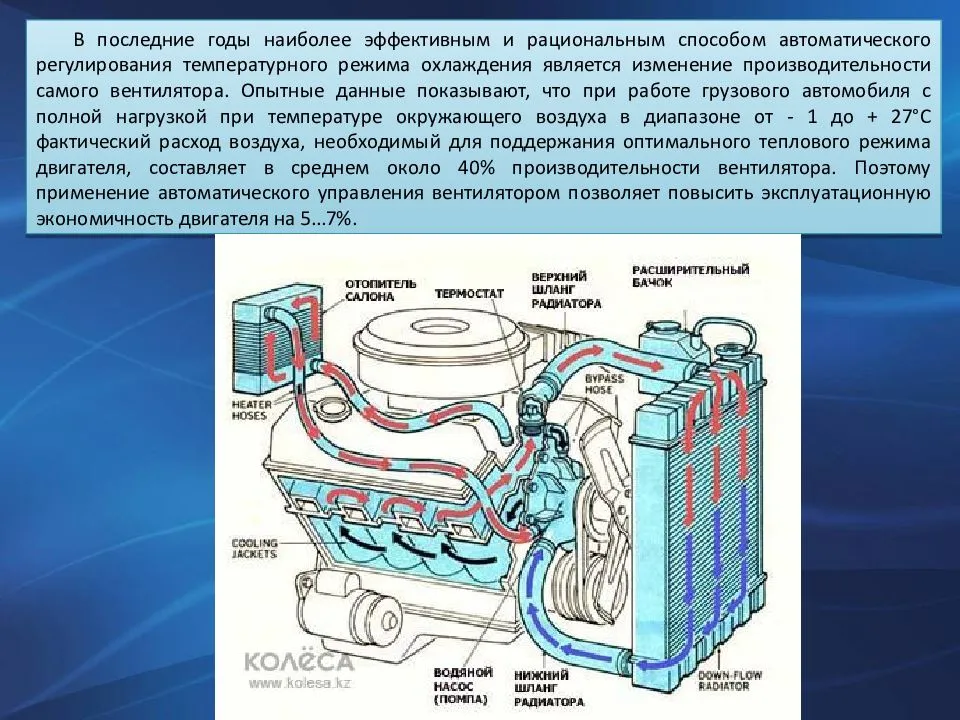

• Вентилятор. Элемент системы охлаждения, предназначенный для усиления потока воздуха. На современных автомобилях он включается только при срабатывании температурного датчика, когда радиатор неспособен полноценно охладить жидкость встречным потоком воздуха. В старых моделях автомобилей вентилятор работает постоянно. Вращение на него передаётся от коленчатого вала через ременной привод.
• Насос или помпа. Обеспечивает циркуляцию охлаждающей жидкости по каналам системы. Приводится в действие с помощью ременного или шестерёнчатого привода от коленчатого вала. Как правило, мощные двигателя с прямым впрыском топлива комплектуются дополнительным насосом.
• Термостат. Важнейшая деталь системы охлаждения, контролирующая циркуляцию по большому кругу охлаждения. Основной задачей является обеспечение нормального температурного режима при эксплуатации транспортного средства. Обычно установлен на стыке входного патрубка и рубашки охлаждения.
• Расширительный бачок — ёмкость необходимая для сбора избытка охлаждающей жидкости возникающего в процессе её нагревания.
• Радиатор отопления или печка. По своему устройству похож на радиатор охлаждения в меньшем размере. Однако, используется исключительно для обогрева салона автомобиля в зимний период и непосредственной роли в охлаждении ДВС не играет.

Технология модульного охлаждения двигателя

Охлаждающие модули представляют собой конструктивные элементы, состоящие из раз­личных компонентов охлаждения и кондицио­нирования воздуха, используемых на легко­вых автомобилях, и содержащие вентилятор с приводом (например, гидростатическим дви­гателем, электродвигателем или вязкостной муфтой).(см. рис. «Управляемая система охлаждения» )

Технология модульного охлаждения охва­тывает конструкцию компонентов с учетом их взаимодействий, доступного пространства и связей с другими системами. Проблемы в от­ношении сопряжений включают:

• Методы установки;
• Вздуховоды;
• Уплотнения на стороне охлаждающего воздуха;
• Подсоединение к компонентам линий по­дачи масла и охлаждающей жидкости;
• Разъемные электрические соединения.

К преимуществам модульной техники отно­сятся:

• Упрощение логики управления за счет объединения компонентов в единый конструктивный блок;
• Уменьшение количества соединений;
• Простота установки и сборки;
• Оптимальная конструкция компонентов;
• Модульные системы, подходящие для различных двигателей и вариантов обо­рудования;
• Повышение общего уровня качества сборки.

Для оптимизации конструкции компонентов модулей охлаждения используются различные методы моделирования и испытаний. Исходя из известных характеристик вентиляторов, при­водов и теплообменников, разрабатываются моделирующие программы, воспроизводящие условия как на стороне охлаждающего воздуха, так и на стороне охлаждаемого масла. Вклю­чая в модели отдельные компоненты, можно исследовать взаимодействия компонентов при различных условиях работы. Все более широ­кое применение находят инструменты системы компьютеризованного конструирования (CAD). При этом в систему CAD вводятся все геометри­ческие данные, которые затем обрабатываются системой соответствующим образом. Для ис­следования потоков охлаждающего воздуха в моторном отсеке используются методы вы­числительной гидроаэродинамики (CFD), для анализа прочности конструкции и устойчивости системы — анализ методом конечных элементов (FEM). Завершает этот процесс стадия испыта­ний на моделях или прототипах, которые могут проводиться в аэродинамических трубах или на вибростендах.

Типы систем охлаждения

Существует три типа систем охлаждения двигателей внутреннего сгорания: воздушная, жидкостная и гибридная.

Термические двигатели для А. требуют охлаждения цилиндров. Только для слабых, велосипедных газолиновых двигателей достаточно воздушного охлаждения при помощи рубцов, прилитых к поверхности цилиндра; для более сильных необходима циркуляция воды помощью насоса между двойными стенками цилиндров, охлаждаемой в особом трубчатом приборе, помещаемом впереди А. и обдуваемом струей встречного воздуха.

Воздушное охлаждение

Рубашка цилиндра свободно обдувается воздухом, тем самым забирая большую часть тепла двигателя. Является самой простой, так как не требует сложных деталей и систем управления. Недостаток системы заключается в маленькой теплоёмкости воздуха, что не позволяет равномерно отводить от двигателя большое количество тепла и, соответственно, создавать компактные мощные силовые установки.

Примером машины с воздушным охлаждением может служит автомобиль ЗАЗ-965. Так как предполагалось, что советским автовладельцам придется обслуживать автомобиль самостоятельно (и с учётом дефицита запчастей), воздушное охлаждение оценивалось положительно и виделось весьма практичным в суровых зимних условиях (при низких температурах нет риска замерзания охлаждающей жидкости на стоянке). Кроме того, малая масса силового агрегата, его простота и разборная конструкция (съёмные цилиндры) позволяла отремонтировать автомобиль практически «в чистом поле». Однако такая конструкция системы охлаждения обусловила возникновение проблемы перегрева в жаркую погоду, которая особенно усугублялась в процессе износа двигателя, когда его оребрение покрывалось слоем масла и прилипшей к нему пыли. Следует отметить, что на автомобилях ЛуАЗ-967, где тот же двигатель работал с большей нагрузкой, но лучше обдувался набегающим потоком воздуха, его перегрев наблюдался редко.

Жидкостное охлаждение

Основная статья: Жидкостное охлаждение

Цилиндры двигателя охлаждаются жидкостью, после чего она возвращается в расширительный бачок. Является очень старым типом системы охлаждения, в настоящее время этот тип в автомобилестроении не используется, так как жидкость не успевает охладиться, поэтому двигатели, оснащённые этой системой охлаждения, не могут работать в течение длительного времени. Однако в двигателях речных и морских судов запас охлаждающей жидкости (забортной воды) не ограничен, что позволяет уменьшить вес силовой установки по сравнению с двигателями с гибридной системой охлаждения.

Гибридный тип

Сейчас гибридную систему называют жидкостной. Фактически она всё же гибридная, так как там тоже участвует воздух.

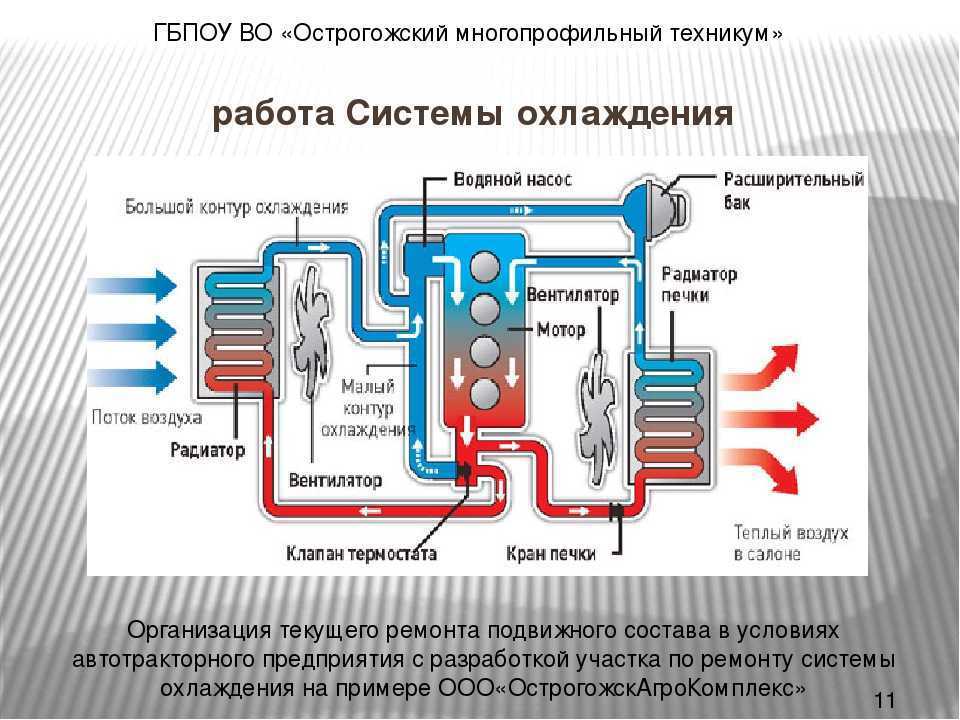

Система жидкостного охлаждения обычно включает следующие элементы:

• двойные стенки цилиндров, пространство между которыми заполнено охлаждающей жидкостью (например, водой или антифризом);
• теплообменник или радиатор, состоящий из трубок и полостей;
• вентилятор, состоящий из ступицы и лопастей, при вращении которого обеспечивается прокачка воздуха между трубками радиатора;
• насос центробежного типа для обеспечения циркуляции охлаждающей жидкости в системе;
• трубопроводы, связывающие двигатель с радиатором.

Двухконтурная система охлаждения

двухконтурная система охлаждения (напр. дизеля — Тепловоз ТЭП150). В одном контуре охлаждается вода дизеля, а в другом вода, охлаждающая масло и наддувочный воздух (в тепло­обмен­ных аппаратах). Охлаждение воды обеих контуров осуществляется воздухом в полуторных радиаторных секциях холодильной камеры, имеющей три мотор-вентилятора. В контуре охлаждения воды дизеля используются радиаторные секции половинной глубины, а в контуре охлаждения воды второго контура используются радиаторные секции полной глубины. Мотор-вентиляторы холодильной камеры оборудованы системой плавного регулирования их производительности.

Подвид системы охлаждения, называемый испарительной системой охлаждения

Также существует подвид системы охлаждения, называемый испарительной системой охлаждения. Главное отличие её от обычных водяных или этиленгликолевых — доведение температуры охлаждающей жидкости (воды) выше точки кипения, в результате чего при испарении от теплонагруженных деталей отводится большое количество тепла. Пар конденсируется в жидкость в радиаторе и цикл повторяется. Подобные системы использовались в авиастроении в 30-х годах XX века.

Охлаждение масла и топлива

Часть теплоты, выделяемой двигателем, по­глощается маслом, для охлаждения которого часто используется поверхность масляного поддона. Если температура масла выходит за пределы установленного диапазона при ра­боте двигателя на режиме полной нагрузки (мощные автомобили), то необходима допол­нительная установка масляного радиатора.

Маслоохладители могут быть охлаждае­мыми воздухом или жидкостью. Они могут быть установлены в охлаждающем модуле или любом ином месте в моторном отсеке. Если маслоохладитель установлен вне охлаждаю­щего модуля, без принудительного обдува, необходимо принять меры к обеспечению надлежащей подачи охлаждающего воздуха.

Маслоохладители, охлаждаемые воздухом

Маслоохладители, охлаждаемые воздухом, в основном изготавливаются из алюминия. В большинстве случаев они состоят из пло­ских трубок и рифленых ребер и отличаются высокой плотностью энергии. В меньшей степени распространены сборные системы с механическим креплением круглых трубок и ребер. В целях увеличения охлаждающей способности и прочности (стойкости к высо­ким внутренним давлениям) в систему пло­ских трубок впаяны специальные вставки для создания турбулентности.

На мощных коммерческих и легковых автомобилях также устанавливаются охлаж­даемые воздухом маслоохладители транс­миссии. Для обеспечения хорошего теплооб­мена они устанавливаются перед основным радиатором двигателя.

Маслоохладители с жидкостным охлаждением

В настоящее время составные алюминиевые маслоохладители с жидкостным охлажде­нием практически вытеснили дисковые охла­дители из нержавеющей стали и алюминие­вые охладители с разветвленными трубками.

Дисковые маслоохладители устанавлива­ются между блоком цилиндров и масляным фильтром. Они имеют отдельный кожух и центральный канал для прохождения масла. Масло, возвращающееся из масляного филь­тра, проходит через лабиринт перфориро­ванных дисков, разделенных специальными вставками для создания турбулентности. Этот лабиринт охлаждается охлаждающей жидко­стью, протекающей через кожух.

Охладители с разветвленными трубками состоят из оребренных трубок, по которым протекает охлаждающая жидкость. На сто­роне подачи масла они не имеют кожуха, поэтому должны быть встроены в корпус масляного фильтра или масляный поддон.

Составные дисковые маслоохладители со­стоят из отдельных дисков с установленными между ними вставками для создания турбу­лентности. Края дисков вставлены в кожух. Каналы, образованные дисками, соединены таким образом, что охлаждающая жидкость и масло протекают по различным каналам.

Когда потребность в охлаждении более умеренна (для рабочих жидкостей в автомати­ческих трансмиссиях), могут использоваться маслоохладители для легковых и коммерче­ских автомобилей. Они не имеют кожуха на сто­роне охлаждающей жидкости и встраиваются в выпускной бачок радиатора охлаждающей жидкости. Для этой цели могут использоваться маслоохладители со сдвоенными трубками (частично изготавливаемыми из цветных ме­таллов) или с плоскими алюминиевыми труб­ками. Маслоохладители со сдвоенными труб­ками состоят из двух концентричных трубок с установленными между ними вставками для создания турбулентности. Маслоохладители с плоскими трубками представляют собой систему плоских трубок и вставок для созда­ния турбулентности на стороне охлаждающей жидкости. Соединения выполняются методом высокотемпературной пайки. Плоские трубки соединены друг с другом через отверстия на их концах. В целях повышения охлаждающей спо­собности и прочности в плоские трубки впаяны вставки для создания турбулентности.

Для охлаждения моторного масла двигате­лей коммерческих автомобилей обычно ис­пользуются дисковые охладители из нержа­веющей стали или охладители с плоскими алюминиевыми трубками без кожуха на стороне охлаждающей жидкости. Они встра­иваются в удлиненный канал охлаждающей жидкости в блоке цилиндров.

Охладитель топлива

Охладители топлива устанавливаются на совре­менных дизельных двигателях для охлаждения избытка топлива до допустимого уровня. Это избыточное дизельное топливо нагревается во время впрыска в результате сжатия в топливном насосе высокого давления перед его возвратом в топливный бак по обратной линии. Охлажде­ние топлива может осуществляться при помощи системы с воздушным или жидкостным охлаж­дением. Поэтому для этой цели используются охладители с воздушным охлаждением или дисковые охладители различных типов.

Жидкостное охлаждение

Системы охлаждения классифицируются в соответствии со способом использования теплоносителя в системе.

Замкнутые — в таких системах жидкость-теплоноситель циркулирует по герметичному контуру, нагреваясь от источника тепла (нагревателя) и остывая в охлаждающем контуре (охладителе). В зависимости от устройства системы, теплоноситель может закипать или полностью испаряться, вновь конденсируясь в охладителе. Незамкнутые — в незамкнутых(проточных) системах теплоноситель подается извне, нагревается у источника тепла и направляется во внешнюю среду. В этом случае она играет роль охладителя, предоставляя необходимые объем теплоносителя нужной температуры на входе и принимая нагретый на выходе. Открытые — системы, в которых нагреватель помещен в некоторый объем теплоносителя, а тот заключен в охладителе, если таковой предусмотрен конструкцией. Например, открытая система с маслом в качестве теплоносителя используются для охлаждения мощных электротрансформаторов.

К «чисто жидкостным» системам охлаждения можно отнести лишь открытые системы охлаждения речных и морских судов, где для охлаждения используется забортная вода. В некоторых стационарных двигателях начала XX века мог отсутствовать радиатор, вместо этого имелся расширительный бак большого объёма — отчасти тепло рассеивалось за счёт испарения воды, отчасти — через стенки бака, а отчасти за счёт большого объёма воды, который не успевал достаточно прогреться за время работы двигателя.

Охлаждение воздухом

Естественное приточное охлаждение воздушными массами являет собой самый простейший способ отвода тепла. Двигатели с данным типом охлаждения выбрасывают тепло в окружающую среду при помощи радиаторных ребер, находящихся на поверхности агрегата. Такая система имеет огромный недостаток в функциональной возможности. Дело в том, что такой способ напрямую зависит от небольшой удельной теплоемкости воздуха. К тому же, присутствуют проблемы с равномерностью отвода тепла от мотора.

Такие нюансы препятствуют монтажу одновременно эффективной и компактной установки. В системе охлаждения двигателя воздух поступает неравномерно на все части, и тогда приходится избегать возможности локального перегрева. Следуя конструктивным особенностям, ребра для охлаждения монтируют в тех местах двигателя, где воздушные массы наименее всего активны, по причине аэродинамических свойств. Те части мотора, которые больше всего подвержены нагреву, располагают навстречу воздушным массам, при этом более «холодные» участки размещают сзади.
