Снятие и установка кпп автомобиля камаз

Разборка КПП

Разбираем КПП, в первую очередь снимаем крышку КПП, затем снимаем первичный вал. Для этого необходимо снять крышку заднего подшипника первичного вала и выбить подшипни. Вал вместе с ним выходит из корпуса КПП. При снятии крышки, поосторожнее, со стопорами крепёжных болтов, как правило. Их тяжело найти в магазинах запчастей. Сняв первичный вал нам необходимо раскрутить стяжную гайку, имейте ввиду у неё левая резьба, раскрутив гайку. Снимаем шайбу и прижимную обойму синхронизатора, затем снимаем подшипник и меняем его на новый.

Снимаем вторичный вал в сбое, для этого необходимо снять крышку подшипника вторичного вала. И через технологические отверстия шестерни первой передачи, выбить задний подшипник вторичного вала. Задача не очень простая, следите за тем, чтобы не повредить шестерню и корпус КПП. Сняв подшипник, мы можем вынуть из корпуса вторичный вал в сборе.

Удобнее всего это сделать при помощи не жесткой проволоки. Один конец которой необходимо закрепить за шестерню первой передачи, просунув её через технологическое отверстие. Второй конец закрепляем за обойму синхронизатора. Вал тяжёлый осторожнее лучше всего его вынимать вдвоём. Так как необходимо направлять шестерню первой передачи, что бы она не цепляла за корпус КПП.

Сняв вторичный вал мы имеем возможность замены шестерён : первой передачи, заднего хода, второй передачи и синхронизатора второй- третьей передач. Для того чтобы заменить шестерню третьей передачи, шестерню четвёртой передачи и синхронизатор четвертой – пятой передач необходимо снять опорный роликовый подшипник. Для чего снимаем стопорное кольцо, подшипник снять удобнее всего при помощи съёмника.

Снимаем блок шестерен заднего хода, для этого откручиваем болт крепления стопора и снимаем стопор. Затем с внутренней стороны КПП выбиваем вал наружу и вынимаем блок шестерён.

Для снятия промежуточного вала необходимо раскрутить крышку сферического lk2роликового подшипника, расстопорить болты крепления опорной шайбы раскрутить болты и снять шайбу. Сферический подшипник находится в стакане его удобнее всего снять из корпуса вместе со стаканом. После этого вал легко можно извлечь.

Сборка КПП 152

Установка промежуточного вала

Собирать КПП необходимо в обратном порядке. Помещаем промежуточный вал в корпус КПП, устанавливаем подшипники передний роликовый и задний сферический со стаканом. Прикручиваем опорную шайбу, стопорим её и закрываем заднюю крышку крепления сферического подшипника. Установив предварительно прокладки. Вал должен вращаться легко по инерции, при этом не должно быть даже малейших заеданий и закусываний вала.

Установка блока шестерен задней передачи

Если промежуточный вал вращается легко и свободно, переходим к установке блока шестерен задней передачи. Устанавливаем шайбы осевого смещения таким образом, чтобы находящиеся в них стопора, попали в пазы корпуса КПП. Направляем блок шестерен по ходу вала и вставляем вал, стопорим его стопорной пластиной.

Сборка первичного вала

На вал насаживаем подшипник, обращая внимание на проточку стопорного кольца в подшипнике. Она должна быть расположена от корпуса КПП

Одеваем обойму, шайбу. Закручиваем гайку. Вал готов к установке.

Сборка вторичного вала

. В первую очередь устанавливается шестерня третьей передачи, предварительно установив роликовый подшипник,

Затем устанавливается шестерня четвёртой передачи в сборе со стаканом и наборными роликами. Ролики ставятся в два ряда. Они разделены между собой кольцом. Предварительно поверхность стакана необходимо смазать литолом. Это необходимо для того что бы ролики прилипли к нему.

Стопор с пружиной устанавливается в специальный паз на вале и опорную шайбу. Шайбу проворачиваем по канавке в шлицах вала, предварительно утопив стопор, до щелчка стопора.

Здесь обратите внимание на то, что стопор не заклинило, он свободно выжимается и возвращается пружиной обратно, становясь в своё посадочное место. Если стопор ходит туго, это может привести к тому, что он сможет освободить опорную шайбу

И она провернется по шлицам . Шестерня четвертой передачи начнет свободно двигаться по шлицам. Что приведет к выпадению роликов. В связи с чем, КПП выйдет из строя.

Устанавливается синхронизатор четвертой пятой передачи

Обратите внимание на то, что с разных сторон у него разный диаметр шлицевой части, поставьте его шлицевые части правильно, согласно шлицам сопрягаемых деталей.Устанавливаем опорный роликовый подшипник. Так чтобы его опорная шайба была прижата к шлице вой части вала, после чего установите стопорное кольцо

С другой части вала устанавливаем синхронизатор второй-третьей передачи

Обратите внимание на то чтобы, выступающая часть его шлицов, была направлена в сторону первичного вала

Устанавливаем роликовый подшипник и шестерню второй передачи, следим за тем, чтобы коническая часть шестерни была направлена в сторону синхронизатора.

Далее стакан и роликовый подшипник шестерни заднего хода, при этом отверстия масляного канала на валу и стакане должны совпасть. Устанавливаем муфту и стакан с роликовым подшипником шестерни первой передачи, устанавливаем шестерню первой передачи. Устанавливаем опорную шайбу.

Вторичный вал в сборе помещаем в корпус КПП.

Затем устанавливается задний подшипник вторичного вала в корпус блока

Установка первичного вала

Вставляется первичный вал. В нем есть прорезь которая позволяет не задевать шестерню промежуточного вала

Теперь наша задача установить крышки заднего подшипника первичного вала и заднего подшипника вторичного вала. Они должны плотно прижимать подшипники к корпусу КПП, что подшипники не имели возможность вращаться в корпусе. Для этого используем регулировочные прокладки. Подбирая регулировочные прокладки учитываем толщину уплотнительных прокладок крышек так, чтобы прижав подшипник, крышка плотно прижалась к корпусу КПП.

Установив заднюю крышку, устанавливаем фланец крепления карданного вала и затягиваем гайку.

Перед установкой верхней крышки КПП проверяем: не болтаются ли вилки переключения передач на валах, и в каком состоянии находятся сухари. Без необходимости их лучше не трогать, в магазине вы приобретёте, как правило, самодельные изделия непонятного качества.

Как видите сборка КПП 152 работа не сложная

Здесь важнее внимание и аккуратность, проверяйте за собой каждый шаг, спешка выльется в неисправность

И не экономьте на хорошем трансмиссионном масле, то что КПП должны работать на нигроле это дедовское заблуждение.

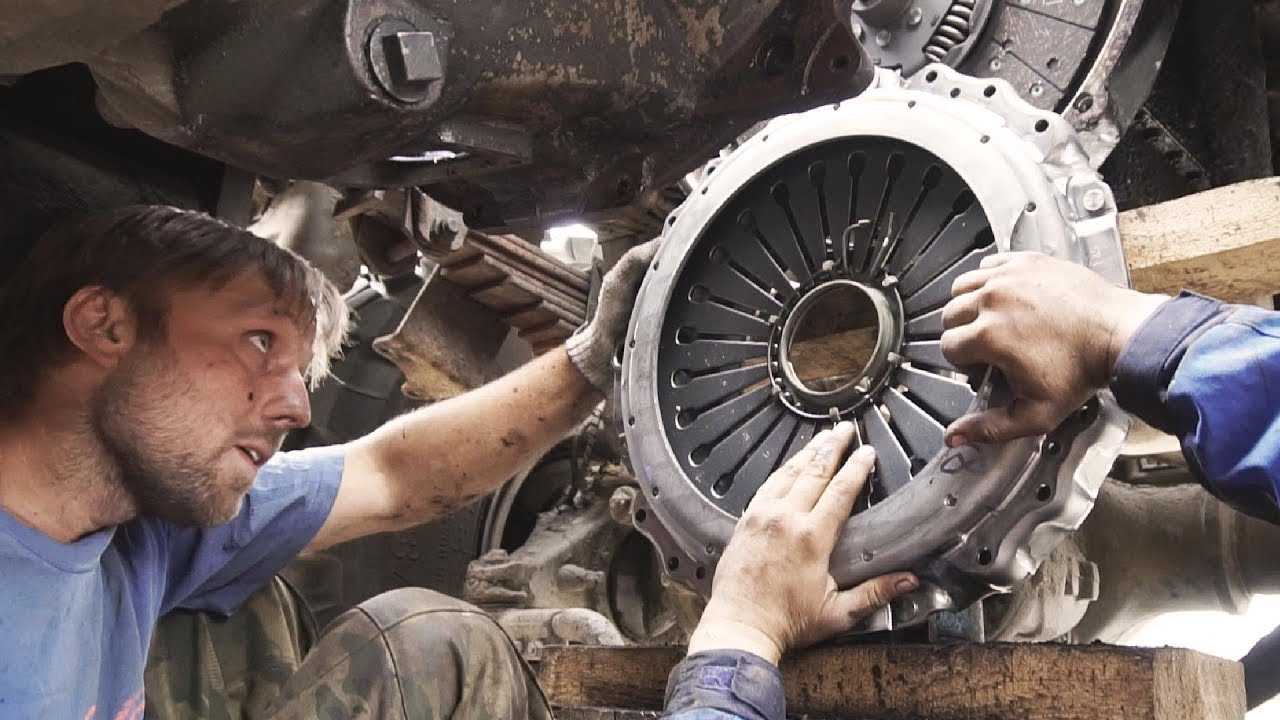

Монтаж сцепления

• Ввернуть направляющие штифты в верхние отверстия в маховике для крепления сцепления.

При наличии на дисках сцепления антикоррозионного покрытия удалите его подходящим очищающим средством (например, средством для чистки тормозов).

• Вставить центрирующую оправку в отверстия подшипника в моховике.

• Установить ведомый диск на оправку и плотно прижать его к привалочной плоскости маховика.

• Установить нажимной диск, используя направляющие штифты.

При монтаже не опирать сцепление на центрирующую оправку, вставленную в подшипник маховика. Это может привести к повреждению подшипника, падению сцепления и как следствие к травмам монтажного персонала и повреждению сцепления. При монтаже рекомендуется использовать подъемное приспособление 1Т66 159 068, показанное на рисунке.

Если не следить за центрированием нажимного диска в маховике и правильным его закреплением, то может произойти перекос нажимного диска. Сцепление не будет выполнять своих функций.

• Насадить 12 болтов класса прочности не менее 8.8 вручную.

Не пользоваться импульсным гайковертом.

• Снять направляющие штифты.

• Установить оставшиеся 2 болта.

• Затягивать болты крест на крест до плотной затяжки, подтягивая их каждый раз не более чем на один оборот. Следить за центрированием диска.

• Затянуть болты динамометрическим ключом до предписанного момента затяжки.

Момент затяжки зависит от используемого крепежа. См. инструкцию изготовителя двигателя или транспортного средства.

При монтаже нажимного диска не применяйте импульсный гайковерт.

Центрирующая оправка должна легко выниматься.

• Обеспечить, чтобы перед монтажом коробки передач замок фиксирующего кольца был закрыт.

Как правильно установить КПП КамАЗ

Установка коробки передач (КПП) на КамАЗ требует определенных навыков и знаний. В этом разделе мы подробно рассмотрим процесс установки КПП на КамАЗ, чтобы помочь вам выполнить его правильно.

Подготовьте все необходимые инструменты и запчасти для установки КПП.
Убедитесь, что КПП подходит для вашей модели КамАЗ и имеет все соответствующие спецификации.
Поднимите переднюю часть КамАЗ на подъемнике или использованием гидравлического домкрата и подставок для автомобилей.
Отсоедините аккумуляторную батарею и отключите все электрические провода и шланги, связанные с КПП.

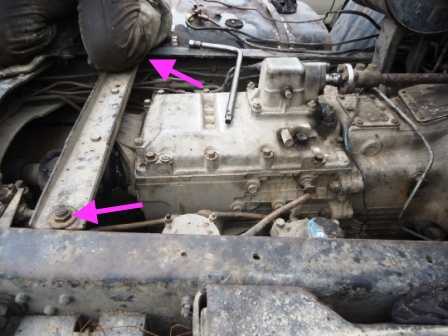

Отсоедините привод от двигателя и от балок рамы.
Прикрепите специальные стандартные элементы к КПП, чтобы упростить подъем и монтаж.
С помощью гидравлического домкрата или подъемника медленно поднимите КПП до нужной высоты и правильно выровняйте ее.
Осторожно сместите КПП вперед и соедините ее с двигателем, обеспечивая надежное соединение и фиксацию.
Проверьте все шланги, провода и кабели, чтобы убедиться, что они правильно подключены и зафиксированы.
Поднимите переднюю часть КамАЗ на землю, используя подъемник или гидравлический домкрат и подставки для автомобилей.
Проверьте, что КПП установлена правильно и не вызывает никаких проблем со сцеплением или передачами.

Всегда помните, что установка КПП на КамАЗ — это сложная задача, требующая опыта и тщательности. Если вы не уверены в своих навыках, лучше обратиться к специалистам, чтобы избежать повреждения автомобиля и обеспечить безопасность на дороге.

Указания по технике безопасности

За безопасность работы несут ответственность исключительно лица, осуществляющие работы, независимо от того, пользуются ли они оборудованием фирмы ZF.

Соблюдение действующих правил техники безопасности и законодательства является необходимым условием для предотвращения травматизма людей и повреждения изделий при проведении работ по техобслуживанию и ремонту. Лица, проводящие монтаж, должны ознакомиться с этой инструкцией перед началом работ.

Проведение монтажных работ предполагает использование квалифицированного и соответственно обученного персонала. Обучение входит в обязанности ремонтного персонала.

В настоящем руководстве используются следующие указания по технике безопасности:

УКАЗАНИЕ — Служит для указания на специальные рабочие операции, методы, информацию, использование специальных вспомогательных средств и т. д.

ОСТОРОЖНО — Невыполнение инструкции может привести к повреждению изделия. ОПАСНОСТЬ — Невыполнение инструкции может привести к травматизму людей или к опасности для их жизни

ОПАСНОСТЬ — Невыполнение инструкции может привести к травматизму людей или к опасности для их жизни.

Общие указания

Перед началом испытаний и монтажных работ внимательно прочитайте данное руководство.

Имеющиеся изображения, чертежи и детали не всегда соответствуют имеющимся у Вас изделиям. Они приведены для пояснения хода выполнения работ. Изображения, чертежи и детали представлены без соблюдения масштаба, поэтому нельзя делать выводы о размерах и весе (речь идет также и о соотношениях в рамках одного чертежа).

Работы должны выполняться согласно этому предписанию.

После выполнения монтажных работ необходимо убедиться в безупречной работе изделия.

ОПАСНОСТЬ для окружающей среды!

Смазочные материалы и очищающие средства не должны попадать в землю, грунтовые воды или в канализацию.

• Запросите таблицы параметров безопасности для соответствующих изделий в учреждении, ответственном за охрану окружающей среды в вашем регионе, и соблюдайте их.

• Собирайте отработанное масло в емкости достаточных размеров.

• Утилизируйте отработанное масло, загрязненные фильтры, смазочные материалы, а также очищающие средства согласно предписаниям по охране окружающей среды.

• При работе со смазочными материалами и очищающими средствами соблюдайте предписания изготовителей.

Составы для фиксации резьбовых соединений должны применяться только там, где это предписывает спецификация. При использовании состава для резьб (например, фирмы Loctite) необходимо соблюдать предписания фирмы-изготовителя.

НЕЛЬЗЯ подвешивать коробку передач за первичный вал и за фланец крепления карданного вала.

Шаг 3. Установка новой КПП

Перед установкой новой КПП необходимо убедиться в ее соответствии модели КамАЗ и наличии всех необходимых деталей и инструментов.

1. Снять старую КПП, отсоединив ее от двигателя с помощью соответствующих инструментов.

2. Подготовить новую КПП к установке, обработав место контакта с двигателем смазкой или герметиком.

3. Поставить новую КПП на место, аккуратно соединив ее с двигателем. При необходимости использовать поддон или подставки для удобства установки.

4. Закрепить КПП с помощью болтов-крепежных элементов, следуя рекомендациям производителя по затяжке.

5. Подключить все соединительные шланги, кабели и провода, используя схему соединений и руководство по эксплуатации КПП.

6. Проверить правильность установки КПП, убедившись в отсутствии люфта и неправильного выравнивания деталей.

7. Запустить двигатель и проверить работоспособность КПП, убедившись в плавности переключения передач и отсутствии необычных звуков и вибраций.

8. Затянуть все болты и гайки, связанные с установкой КПП, с помощью динамометрического ключа.

9. Отрегулировать сцепление, при необходимости, согласно руководству по эксплуатации КПП.

10. Протестировать установленную КПП на практике, проехав несколько километров и проверив ее работоспособность на разных скоростях и режимах движения.

Важно: если вы не чувствуете уверенности в своих способностях, лучше обратиться к опытному механику или автосервису для установки новой КПП на КамАЗ. Неправильная установка может привести к серьезным поломкам и авариям на дороге

Шаг 4. Проверка и регулировка установленной КПП

После того как вы закрепили КПП КамАЗ на своем автомобиле, необходимо проверить ее работу и, при необходимости, произвести регулировку.

Для начала, убедитесь, что КПП установлена на месте и надежно закреплена. Проверьте, что все болты и крепежные элементы плотно затянуты.

Затем, проверьте работу рычага переключения передач. Он должен свободно перемещаться и позволять без проблем включать нужные передачи.

Выжимная вилка и сцепление также требуют особого внимания. Проверьте их работоспособность, убедитесь, что вилка перемещается плавно и не заедает.

Если вы заметили какие-либо неисправности или проблемы, рекомендуется обратиться к специалисту для регулировки или замены неисправных деталей.

Помните, что правильная установка и работа КПП КамАЗ является важным условием для безопасной и комфортной езды на вашем автомобиле.

Характерные неисправности коробки передач ZF

проблемы с переключением передач, которые могут быть вызваны неполной деактивацией сцепления. Неисправность устраняется с помощью регулировки трансмиссии. Ремонт требуется в случаях, когда у одного из валов появился износ или система сцепления начала работать некорректно

Важно помнить, что при ремонте КПП ZF следует использовать качественные оригинальные запасные части. Использование подделок приведет к ускоренному износу или даже выходу механизма из строя;
самопроизвольное переключение скоростей в делителе, что может быть вызвано нарушением регулировки хода рычага в делителе

Устранить эту неисправность позволит корректировка работы механизма;
при движении автомобиля скорости не отключаются или самопроизвольно деактивируются. Такая неисправность происходит из-за ослабления фиксаторов рычагов тяг привода. Еще одна причина ― проблемы с регулировкой дистанционного приводного механизма. Устраняется подтягиванием крепежа или выполнением настройки;
не происходит активации скоростей в делителе. В таких случаях необходимо проверить состояние регулировочного винта, который размещен на педали сцепления. В мануале автопроизводителя сказано, как нужно выполнить регулировку этого винта.

Визуальная диагностика включает проверку наличия подтеков масла и смазывающей жидкости под транспортным средством. Обнаружение таких подтеков говорит о нарушении герметичности корпуса КПП, проблемах с сальниками и уплотнителями.

Проведение диагностики с использованием сканера и специализированного ПО;
Снятие и разборка коробки, составление дефектовки;
Выполнение очистки коробки передач;
Замена изношенных или дефектных деталей на новые оригинальные (возможна установка контрактных деталей в рабочем состоянии);
Очистка ГДТ;
Сборка коробки передач после восстановления;
Заливка трансмиссионной жидкости в соответствии с рекомендациями производителя;
Тестирование КПП на герметичность;
Проведение заключительной проверки КПП.

При ремонте АКПП с пробегом более 200 000 км ГДТ подлежит замене или восстановлению. Замене подлежат фрикционы, сальники, втулки, прокладка гидроблока. Сепараторную пластину надо менять даже при отсутствии видимых повреждений или износа. В некоторых моделях КПП ZF замене также подлежат коннекторы колодки электроплаты и дорожки, которые протекают при отрицательных температурах.

Эксплуатация автомобиля с изношенным ГДТ, работа которого сопровождается посторонним шумом, может привести к неисправности масляной помпы или ее подшипника.

Замена пружины педали сцепления киа рио 4
Замена масла в акпп филдер 121
Скрипит педаль сцепления форд мондео 4
Замена троса сцепления рено сценик 1
Подходит ли тросик сцепления от ваз 2110 на приору

Шаг 2. Снятие старой КПП

Прежде чем установить новую КПП на ваш КамАЗ, необходимо снять старую. Для этого потребуются следующие инструменты:

1.	Набор ключей для откручивания крепежных элементов.
2.	Гидравлический подъемник или автомобильный подъемник.
3.	Подставки для поддержки автомобиля.
4.	Гаечный ключ или электрическая отвёртка.

Приступим к снятию старой КПП с вашего КамАЗ:

Подготовьте автомобиль к работе. Остановите двигатель и поставьте его на ручной тормоз.
Поднимите переднюю часть автомобиля с помощью гидравлического подъемника или автомобильного подъемника. Расположите подставки для поддержки автомобиля, чтобы обеспечить надежную и безопасную работу.
Используя ключи, открутите и удалите крепежные элементы, соединяющие КПП с двигателем. Обычно это болты или гайки, расположенные вокруг периметра соединения.
С помощью гаечного ключа или электрической отвёртки открутите и снимите крепежные элементы, соединяющие КПП с рамой автомобиля

Обычно это также болты или гайки.

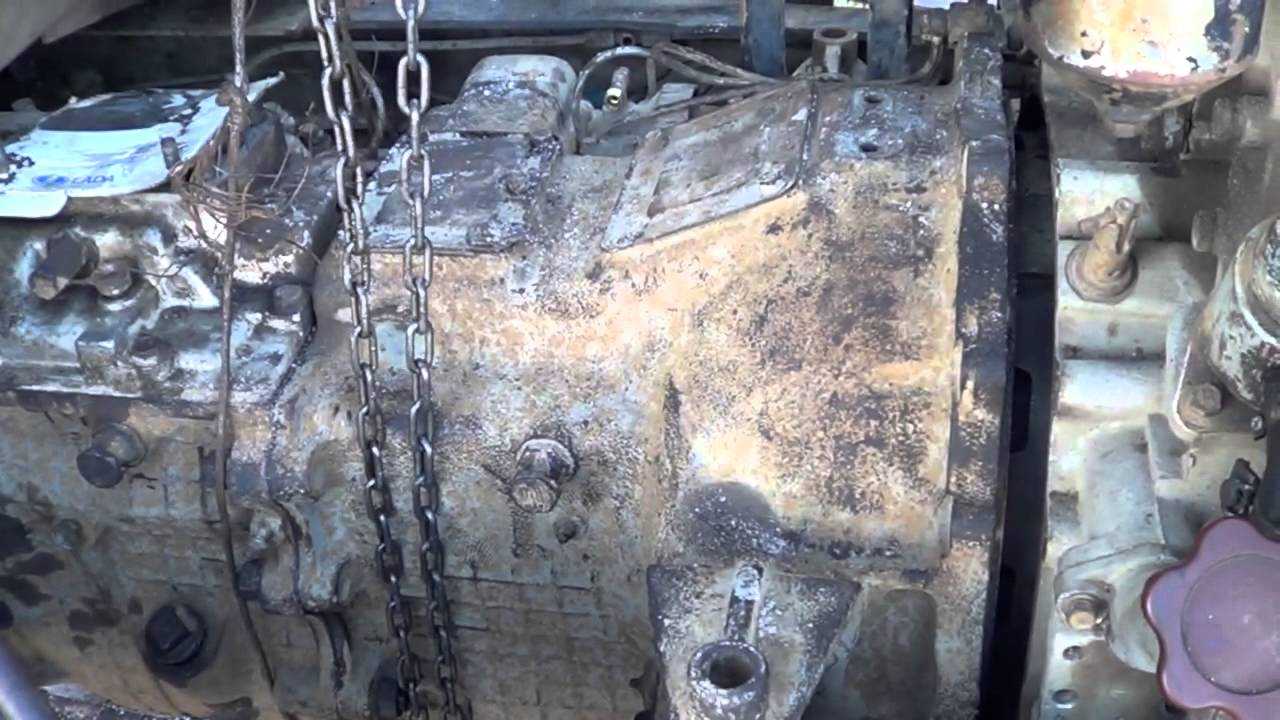

Осторожно опустите КПП на землю с помощью подъемника, обеспечивая ее поддержку и безопасность во время опускания. Убедитесь, что КПП не повреждена в процессе снятия.

Теперь, когда старая КПП снята с вашего КамАЗ, можно приступать к установке новой КПП. Для получения подробной информации о проведении данной процедуры обратитесь к инструкции, прилагаемой к новой КПП.

Как обеспечить продолжительную эксплуатацию КПП без ремонта?

Изменение рабочих свойств смазывающего материала при использовании в течение длительного времени требует регулярной замены трансмиссионной жидкости в коробке передач. Специалисты уверены, что менять масло необходимо через 60 000 км

Это максимальный пробег, а ведь еще нужно принимать во внимание условия эксплуатации автомобиля. При длительном использовании изменяется вязкость масла, в нем скапливаются продукты износа, фильтры забиваются грязью

Обязательно нужно регулярно проверять уровень трансмиссионной жидкости в КПП. Снижение уровня может быть вызвано угаром масла или проблемами с герметичностью уплотнений. Не разрешается смешивать в КПП трансмиссионные жидкости с разными свойствами и техническими характеристиками.

Рекомендуется следовать следующим правилам эксплуатации КПП, что позволит избежать возникновения неисправностей, выхода из строя и незапланированного ремонта коробки передач:

Регулярно контролировать состояние и работу радиатора охлаждения АКПП, по мере необходимости, выполнять очистку от загрязнений. Это связано с тем, что загрязненный радиатор может вызвать перегрев коробки передач. При допущенном перегреве трансмиссионная жидкость быстрее потеряет свои рабочие свойства.
Запрещено производить запуск двигателя с буксира. При попытке запустить мотор с толкача с включением сначала нейтральной передачи с переходом на первую скорость коробка передач выйдет из строя. Нужно помнить, что при переключении первичный вал не крутится, также нет нужного давления масла. Такой способ завести мотор вызовет сбои при активации соленоидов.
Обязательным условием является предварительный прогрев КПП. Различные модели коробок передач ZF могут негативно воспринимать повышенные нагрузки без предварительного прогрева. Попытка заставить работать КПП на высокой мощности приведет к тому, что в гидроблоке будут выдавлены уплотнители и сальники из-за недостаточной температуры трансмиссионной жидкости.
Запрещено использование во время движения автомобиля режима паркинга. В таких случаях повреждение получает фиксатор на селекторе переключения передач. Кроме того, зуб крепления ударит по шестеренке и металлические частицы попадут в коробку передач.
Рекомендуется избегать ситуаций, когда для прохождения участка, покрытого снегом или грязью, автомобиль начинает буксовать. В таких случаях надо вызывать эвакуатор, потому что попытка выбраться самостоятельно может привести к перегреву трансмиссионной жидкости. Также могут подгореть фрикционы или КПП перейдет в аварийный режим

Важно помнить, что переключение селектора из положения R в D и обратно нужно выполнять без спешки.
Не разрешается выполнять буксировку другого автомобиля. Рекомендуется избегать агрессивной манеры вождения или спортивного стиля

На пример, для резкого старта автомобиля некоторые водители нажимают педали тормоза и акселератора в режиме D. При отпускании педали тормоза автомобиль срывается с места. В результате происходит ускоренный износ деталей КПП.

Для недопущения перегрева коробки передач следует обеспечить свободное поступление воздуха в моторный отсек. Для этого нужно регулярно проводить проверку этого отсека.

Ремонт делителя КПП автомобилей КАМАЗ

Перечень ремонтных работ делителя КПП состоит из разборки конструкции устройства, затем идет процесс дефектовки и замена изношенных элементов, далее процесс сборки и проведении испытаний.

Разборка конструкции делителя производится по следующему алгоритму:

сперва демонтируется вилка включения скоростей, чтобы это сделать, необходимо снять воздушный переключатель, раскрутить и расстопорить крепежные болты и вынуть валик;
демонтируется синхронизатор;
выполняется единовременное снятие вала и вилки, расположенной на выжимном;
раскручиваются элементы крепежа, которые удерживают на первичном валу крышку заднего подшипника. Далее эту крышку надо снять;
вместе с подшипником надо демонтировать сам вал, при этом нужно совместить зубчики второго вала и вырез, располагающийся на ведущей шестеренке;
благодаря наличию резьбовых отверстий, которые сделаны специально на промежуточном валу для легкого снятия, демонтируется крышка подшипника;
далее нужно раскрутить и расстопорить несколько элементов крепежа, чтобы снять опорную подшипниковую шайбу, а также на ведомом валу демонтировать роликовый подшипник. Для непосредственного снятия подшипника придется удалить стакан, где он располагается. Для этого достаточно раскрутить болты крепежа;
снятие подшипника производится в совокупности со стаканом;
затем нужно выбить вал и вынуть подшипник из корпуса делителя. Для этих целей лучше использовать деревянный брус. Ни в коем случае нельзя выбивать вал при помощи молотка. Это может повредить детали;
остается лишь разобрать первичный вал. Для решения этой задачи потребуются тиски, так как конструкцией предусмотрена стяжная гайка, имеющая резьбу на левую сторону. В тиски зажимают шлицевую часть вала, после чего можно снять маслонагнетательную шайбу, а также роликовый и подшипник с втулкой и ведущую шестерню.

Сборка делителя производится в обратной последовательности.

Последний, но немаловажный этап ремонта, заключается в проверке исправностей всех деталей и механизмов устройства после сборки

Также уделить внимание стоит и проверки комплексной работы самого делителя, неисправности в котором появляются не только в процессе его работы, но и после ремонта

Подготовка к монтажу

• Проверьте привалочную плоскость маховика (1), ведомый (80.360) и нажимной диски сцепления и диафрагменную пружину (80.350) на наличие повреждений. При наличии повреждений узлы заменить.

Перед монтажом ознакомьтесь также с указаниями по тех. обслуживанию двигателя.

• Проверьте, свободно ли проворачивается внутренне кольцо подшипника маховика (2).

• Проверьте посадочные поверхности картеров маховика (3) и сцепления на наличие повреждений.

• Не допускайте ошибок соосности при введении первичного вала в подшипник маховика.

• Подшипник в маховике (2) хотя и является самоцентрирующимся, но может только частично компенсировать ошибки соосности.

• Проверьте шлицы первичного вала (02.010) на наличие повреждений и удалите с них консервирующее средство.

• Диск сцепления (80.360) должен легко скользить по шлицам.

• Вилка выключения сцепления (68.100) должна свободно поворачиваться вокруг точки ее крепления.

• Не смазывать крышку (4) первичного вала!

• При наличии смазки в шлицевых направляющих диска сцепления профиль шлицов первичного вала не надо смазывать.

• Посадочную цапфу первичного вала, которая входит в подшипник маховика (см. стрелку на рисунке) смазать смазочным средством Optimol Olista Longtime 3 ЕР (ZF-номер заказа: 0671 190 050) или его аналогом.

Если в шлицевых отверстиях диска сцепления (см

стрелку) нет смазки, смазать, но осторожно: нельзя наносить слишком много смазки. Лишнюю смазку нужно удалить

При вращении центробежная сила может привести к попаданию смазки на рабочую поверхность диска сцепления, что приведет к ухудшению работоспособности сцепления.

• Нет необходимости в смазывании муфты выключения сцепления (5).

Если муфта выключения сцепления поставлена отдельно от коробки передач.

• У новых коробок передач или коробок передач, пришедших на замену, необходимо спять консервирующее средство с крышки (4) и с самого первичного вала.

• Внутреннюю посадочную поверхность муфты выключения сцепления (5) на крышку первичного вала (4) не смазывать. Тефлоновое покрытие!

• Выкрутить четыре болта М8 (68.050) и снять цилиндр привода выключения сцепления (68.010)

• Поверхность муфты выключения сцепления (5) со стороны вилки выключения сцепления (68.100; см. стрелку) обработать смазочным средством OLISTA LONGTIME 3 ЕР (ZF-номер заказа: 0671 190 050) или его аналогом.

Вилку выключения сцепления вставить в прорези на муфте выключения сцепления, одновременно надвинув муфту на крышку первичного вала.

• Муфта выключения сцепления (5) должна легко скользить по крышке первичного вала.

• Надвинуть муфту выключения сцепления до упора в крышку первичного вала.
