Снятие и установка рулевой колонки на ВАЗ 2114 и 2115

Итак, первым делом необходимо выполнить следующие действия:

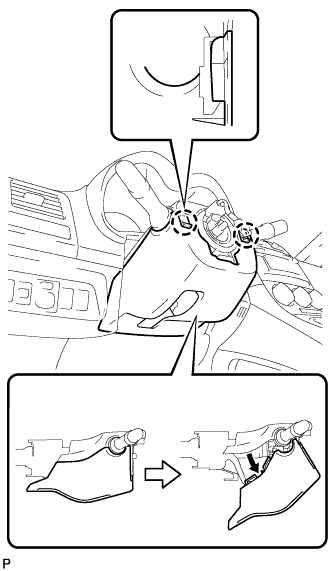

1. Снять кожух рулевой колонки
2. Снять рулевое колесо

После всего этого получается примерно следующая картина:

Колонка крепится при помощи двух шпилек и гаек в передней части, и двух болтов с отрывными шляпками в задней части. Разумеется, круглые шляпки откручиваются при помощи зубила и молотка:

Когда болт крутится уже без особых усилий, можно окончательно отвернуть его рукой.

Прежде чем откручивать передние крепления, сразу можно выкрутить стяжной болт крепления хвостовика кардана к рулевой рейке.

Теперь можно приступать к передним крепления колонки. При помощи головки глубокой на 13 мм и трещоточной рукоятки отворачиваем гайки крепления, как это наглядно показано на фото ниже.

Теперь вал в сборе крепится только лишь на шлицах к рулевой рейке. Чтобы его сдернуть, необходимо при помощи зубила расширить немного ожимку, после чего пробовать срывать на себя колонку. Чтобы испытать меньше проблем, можно надеть руль на вал, закрутив его гайкой слегка, и резко дернуть на себя. Обычно, в таком случае, снимать колонку намного проще.

Результат проделанной работы показан наглядно ниже.

Установка происходит строго о в обратной последовательности. Цена новой колонки составляет от 3000 рублей.

3. Ослабьте затяжку болта крепления основания подрулевых переключателей и сдвиньте основание на себя.

5. Отсоедините две колодки с проводами звукового сигнала от контактов на основании и снимите основание подрулевых переключателей.

6. Вставьте ключ в выключатель зажигания и поверните его в положение I, чтобы разблокировать вал рулевого управления.

7. Отсоедините колодку с проводами выключателя зажигания от жгута проводов. Если провода выключателя зажигания соединены со жгутом проводов хомутом, перекусите или расстегните хомут.

8. Рулевая колонка крепится болтами с отрывными головками (такими же, как и замок зажигания). При отсутствии новых болтов с отрывными головками можно заменить их обычными болтами М6 длиной 20 мм.

9. Отверните две гайки и два болта с отрывными головками, снимите пружинные и специальные шайбы. Если головки болтов сорваны, болты необходимо высверлить или вывернуть с помощью отвертки и молотка.

10. Снимите со шпилек рулевую колонку, сдвиньте ее на себя и опустите вниз. Затем отверните болт крепления карданного вала к валу рулевого управления.

12. Выпрессуйте из трубы вал рулевого управления вместе с подшипником. Вал рекомендуется выпрессовывать в сторону крепления рулевого колеса.

14. Замените вал рулевого управления, если изношены или повреждены щлицы или резьба.

15. Легкими ударами молотка с помощью выколотки выпрессуйте из трубы кронштейна рулевого управления задний подшипник.

16. Перед установкой подшипников проверьте, чтобы они вращались легко и без заеданий. Пластмассовые втулки подшипников не должны иметь повреждений.

17. Запрессуйте задний подшипник до упора в бурт трубы с помощью подходящей оправки, прикладывая усилие только к наружному кольцу подшипника. Подшипник установлен на пластмассовой втулке, которая с одной стороны имеет широкий фланец. При установке подшипника именно широкий фланец втулки должен быть направлен наружу.

18. Наденьте передний подшипник на вал так, чтобы широкий фланец втулки подшипника был направлен к концу вала.19. Вставьте вал в трубу. При этом задний конец вала должен войти в задний подшипник.20. Запрессуйте передний подшипник до упора в бурт трубы с помощью подходящей оправки, прикладывая усилие только к наружному кольцу подшипника.21. Установите рулевую колонку в порядке, обратном снятию. Упорную втулку устанавливайте на вал стороной с большим диаметром.

22. Специальные шайбы болтов крепления кронштейна устанавливайте выступающей частью а в противоположную сторону от головки болта.

23. При установке основания подрулевых переключателей перед затяжкой болта его крепления отрегулируйте положение основания на рулевой колонке. Для этого установите нижний кожух и сдвиньте основание так, чтобы совпали отверстия под винт в кожухе и основании. После этого аккуратно снимите кожух и затяните болт крепления основания. Установите рулевое колесо в порядке, обратном снятию.

• Замена топливного насоса шкода октавия а5



• Установка сигнализация пандора в благовещенске



• Как снять обшивку задней двери ниссан патрол



• Фиат альбеа замена лампы поворотника



• Замена стоек тойота виш

Как заменить рулевое колесо на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В самом начале операции отвёрткой подденьте накладку которая идёт по всей длинней крышки руля и после чего отсоедините её, данная накладка как вы видите на фото ниже крепиться на пластиковых держателях, поэтому отсоединить её не составит у вас труда но только действуйте аккуратней не сломайте её, а то новую придётся покупать, хотя на новом руле она у вас скорее всего будет.

2) Теперь крестообразной отвёрткой отверните два центральных винта которые крышку рулевого колеса крепят, а когда данные винты будут выкручены, снимите крышку.

3) Затем удлинителем или воротком с надетым на него накидной головкой, открутите ту самую центральную гайку (Указана красной стрелкой) которая крепит руль на валу, но только до конца эту гайку выворачивать не нужно, а иначе когда будете сдёргивать руль с вала эта гайка по инерции на вас полетит и травмирует в итоге, поэтому открутите её только лишь на несколько оборотов и после чего руками возьмитесь за руль и покачивая его, снимите с вала на котором он сидит, а после этого отверните гайку до конца и спокойно без каких либо усилий снимите руль с автомобиля.

Примечание! В том случае если он сидит на мертво, тогда молоток возьмите и выколотку из мягкого металла, кроме этого запаситесь ещё помощником (Просто без него трудно будет), ваши действия: Бейте молотком по выколотке из мягкого металла, данная выколотка должна у вас будет направлена и прижата к торцу рулевого вала по нему то и нужно будет осуществлять биение посредством выколотки, а помощник в это время пусть тянет на себя рулевое колесо пытаясь его сдёрнуть с рулевого вала!

Установка: Новый руль если он у вас точно такой же как и предыдущий, устанавливать нужно следующим образом, в начале перенесите метку со старого руля на новый, после этого установите новое рулевое колесо на своё место таким образом чтобы метка на руле и на панели приборов совпали, кроме этого наверните центральную гайку крепления руля рукой, или же в головку её засуньте, но чтобы она из головки не выпала, вставьте между головкой и гайкой что ни будь, к примеру как показано на фото ниже, жилки от провода можно будет вставить.

Примечание! Если вы выберете вариант с вставкой жилок от провода, то в таком случае тоже вам нужно будет только лишь навернуть гайку, когда она немного насадиться на рулевой вал, жилки провода из накидной головки выньте и после этого полностью закрутите гайку крепления руля, если после всех проделанных операций рулевое колесо стоит криво, тогда проделайте все операции повторно!

Ещё кой что мы вам не сказали, если вам нужно будет поменять контактное кольцо звукового сигнала (Обычно при его выходе из строя, сигнал у автомобиля перестаёт работать), то оно крепиться всего на трёх винтах отвернув которые его можно будет беспрепятственно снять, но когда будете тянуть за него будьте осторожны, просто к нему ещё клемма провода подсоединена с низу, вы её сразу же увидите, её тоже нужно будет отсоединить от контактного кольца!

Дополнительный видео-ролик: На примере автомобиля десятого семейства, просмотрите ролик ниже, в котором показано как заменить руль на автомобиле.
