Замена рулевых наконечников своими руками

Симптомы неисправности рулевых тяг ВАЗ 2101 2107

1. Стук со стороны передней подвески — довольно неприятный симптом, особенно заметный при проезде небольших неровностей на умеренной скорости. Хотя появления стука со стороны передней подвеске может свидетельствовать о неисправности и других элементов подвески — шаровых опор, стоек стабилизаторов, сайлентблоков и тп.
2. Увеличение свободного хода рулевого колеса. Тут я думаю и так понятно, что это видно, когда при повороте руля колеса остаются недвижимыми. Также это затрудняет управление на большой скорости, приходится часто подрулевывать удерживая курс.

Так как же все-таки определить неисправность рулевых тяг? Я не буду рассматривать специальные приспособления, которыми пользуются профессионалы при диагностике неисправности, рассмотрим старые но верные способы. Первый из них, установить автомобиль на ровной площадке, желательно на яме, просто взять тягу рукой и покрутить по оси — если вы усилием руки сможете провернуть тягу, то тягу быстро на замену. Еще один способ заключается в проворачивании рулевого колеса туда-сюда и одновременным упором ногой в колесо — если наконечники неисправны, то вы почувствуете щелчки и зазоры, это сложно объяснить, надо пробовать. Еще последний мне известный способ с помощником, помощник покачивает руль в две стороны, а вы тем временем берете рукой проверяемый шарнир и почувствуете наличие зазора — соседние тяги двигаются не синхронно. Если зазор есть — то необходимо заменять наконечники.

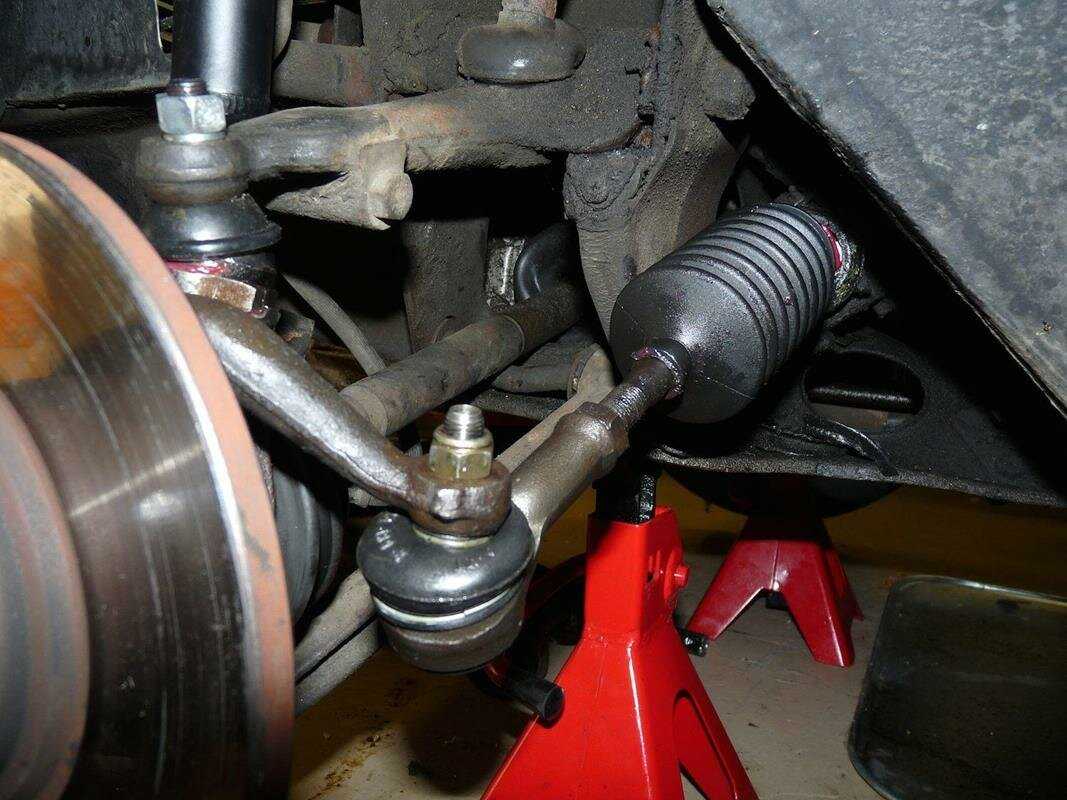

Замена наконечников рулевых тяг ВАЗ 2101 — 2106

Замена является операцией не слишком тяжелой, но требующей определенных навыков. Можно пойти двумя путями: использовать заводской съемник; выбить тягу подручными средствами. Съемник призван облегчить извлечение пальца рулевого наконечника с сошки поворотного колеса, который при длительной езде прикипает и зажимается в конусе очень плотно.

Съемник наконечников рулевых тяг

Работать съемником довольно просто — он одевается на головку наконечника и путем вворачивания болта выдавливается палец рулевого наконечника. Облегчить этот процесс можно предварительно обработав соединение жидкостью типа ВД-40 или простучав через мощную наставку сошку в месте входа пальца молотком.

Второй вариант заключается в нагружении рулевой тяги усилием с помощью ломика и резким ударам молотком (возможно с наставкой, кому как удобно) по сошке поворотного кулака. Не переусердствуйте, существует возможность появления повреждений сошки.

Сюда бить молотком

Так выбивается и внутренний и внешний наконечник рулевой тяги. После того как тяга снята с автомобиля нужно произвести необходимые измерения, чтобы избежать необходимости регулировки схождения-развала колес.

Обязательно! Необходимо замерить точно!!! расстояние от соединительной муфты до определенной точки на наконечнике выбранной вами, также как вариант можно посчитать количество витков резьбы до соединительной муфты. Главный критерий обеспечить одинаковые измеряемые отрезки и на старом наконечнике, и на новом.

Замер наконечников

После измерения наконечников можно разбирать тягу, отпустить хомуты муфты , вывернуть наконечник из муфты. Чтобы облегчить этот процесс можно предварительно обработать эти соединения смазкой. После извлечения наконечника из муфты на его место вворачивается новый, не забываем, что ввернуть надо до получения замеренного раньше размера. Аналогично заменяется второй.

После завершения замены наконечников необходимо тщательно и сильно завернуть хомуты, установить тягу на место, завернуть гайки с необходимым моментом и зашплинтовать их.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки

Глубокая коррозия штока рейки. Такую деталь ставить нельзя. На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Диагностика рулевой рейки Калина

Итак, уважаемые читатели, заменой втулки ремонтировать рулевую рейку Калины стоит лишь в том случае, если правый конец рейки находится в идеальном состоянии. Если же на нем есть ржавчина (как это было у меня), то она будет работать как абразив и довольно быстро «съест» капроновую втулку. Правый край «рашпиля» должен блестеть как зеркало, лишь тогда он не будет разбивать втулку.

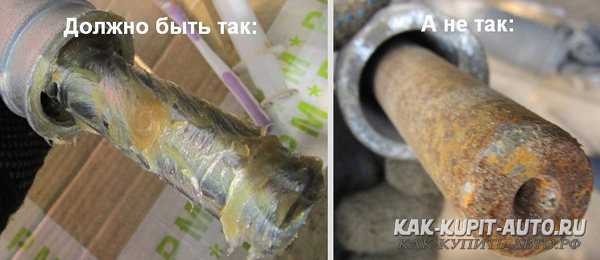

Проверить состояние правого края рейки довольно просто

Для этого надо осторожно срезать пластиковый хомут, фиксирующий длинный правый пыльник, затем снять этот пыльник и, вывернув руль влево, визуально осмотреть, появившийся из корпуса, правый конец рейки

Советую Вам провести такую диагностику, прежде, чем снимать рейку с автомобиля. И вообще, если Вы собираетесь самостоятельно решать проблему с рейкой, то я Вам искренне желаю выполнить ее снятие и установку только один раз, потому что процесс установки рейки довольно сложен и может вызывать неприятные ощущения, особенно при необходимости его повторения.

В статье про ремонт рулевой рейки я уже упоминал, как определить, что стук происходит именно из рулевой рейки Калины. Для этого надо, открыв капот, хорошенько подергать рукой за рулевую тягу. Исправная втулка рулевой рейки не позволит тягам шелохнуться и на миллиметр, а при «раздолбаной» втулке тяги будут ходить ходуном.

В начале этого видео хорошо виден люфт рулевой рейки после пробега 164 т.км, а в конце – новая рулевая рейка после пробега 3 т.км.

Как видите, на новой рейке люфта нет. Если на Вашей Калине рулевые тяги не болтаются, значит, стучит НЕ рейка.

Замена рулевых наконечников своими руками

Рулевые наконечники, также как и шаровые опоры на ВАЗ 2109-2108, необходимо менять с определенной периодичностью. Разумеется, что если никаких признаков износа, стуков со стороны передней подвески, то лучше туда не лезть. Если же симптомы повышенного износа слышны, то необходимо поставить новые наконечники.

Для проведения этого ремонта своими руками, нам понадобится следующий инструмент и приспособления:

• съемник шарнирных соединений
• ключ на 19
• плоскогубцы
• ключ рожковый на 27

Демонтаж и установка наконечников рулевых тяг на ВАЗ 2109-2108

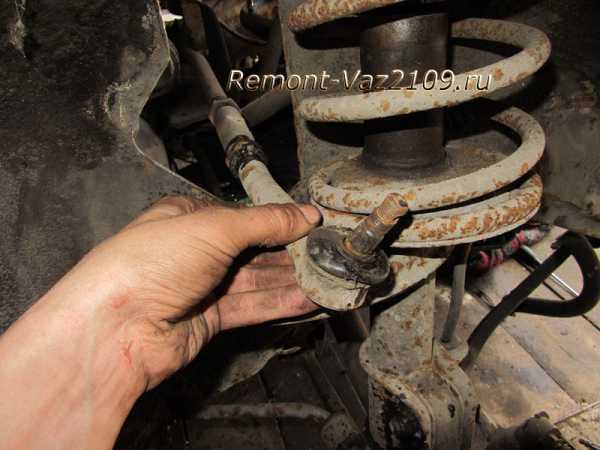

Первым делом необходимо поднять машину домкратом, точнее ее переднюю часть, после чего снять колесо, чтобы получить более удобный доступ. Затем плоскогубцами отгибаем и вытаскиваем шплинт, который фиксирует гайку крепления наконечника к поворотному кулаку стойки:

После чего можно откручивать гайку ключом на 19, и удобнее всего использовать накидной. Для приложения более мощного рычага можно одеть на конец ключа трубу, если это понадобится:

Затем попытайтесь сорвать гайку фиксации наконечника к рулевой тяге, для чего понадобится ключ на 27:

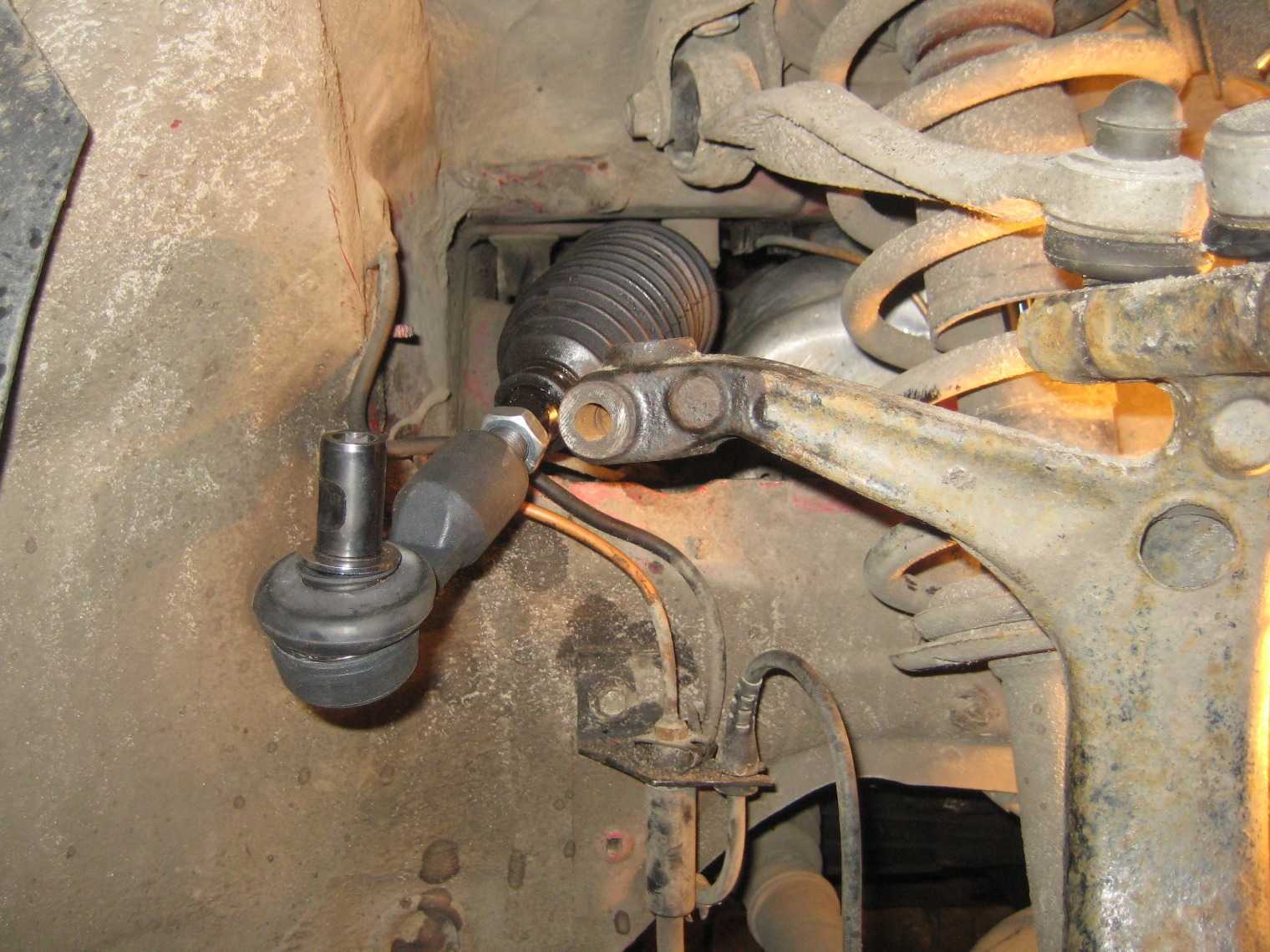

Если вместо гайки откручивается вся муфта, то придется потом снимать вместе с ней, после чего в самом конце процедуры уже на месте пробовать откручивать наконечник.

Теперь нам понадобится специальный съемник для шаровых опор и других шарнирных соединений. Вставляем один из его рычагов под резинку наконечника, а второй конец должен упираться в палец снизу. Наглядно это показано на приведенном ниже фото:

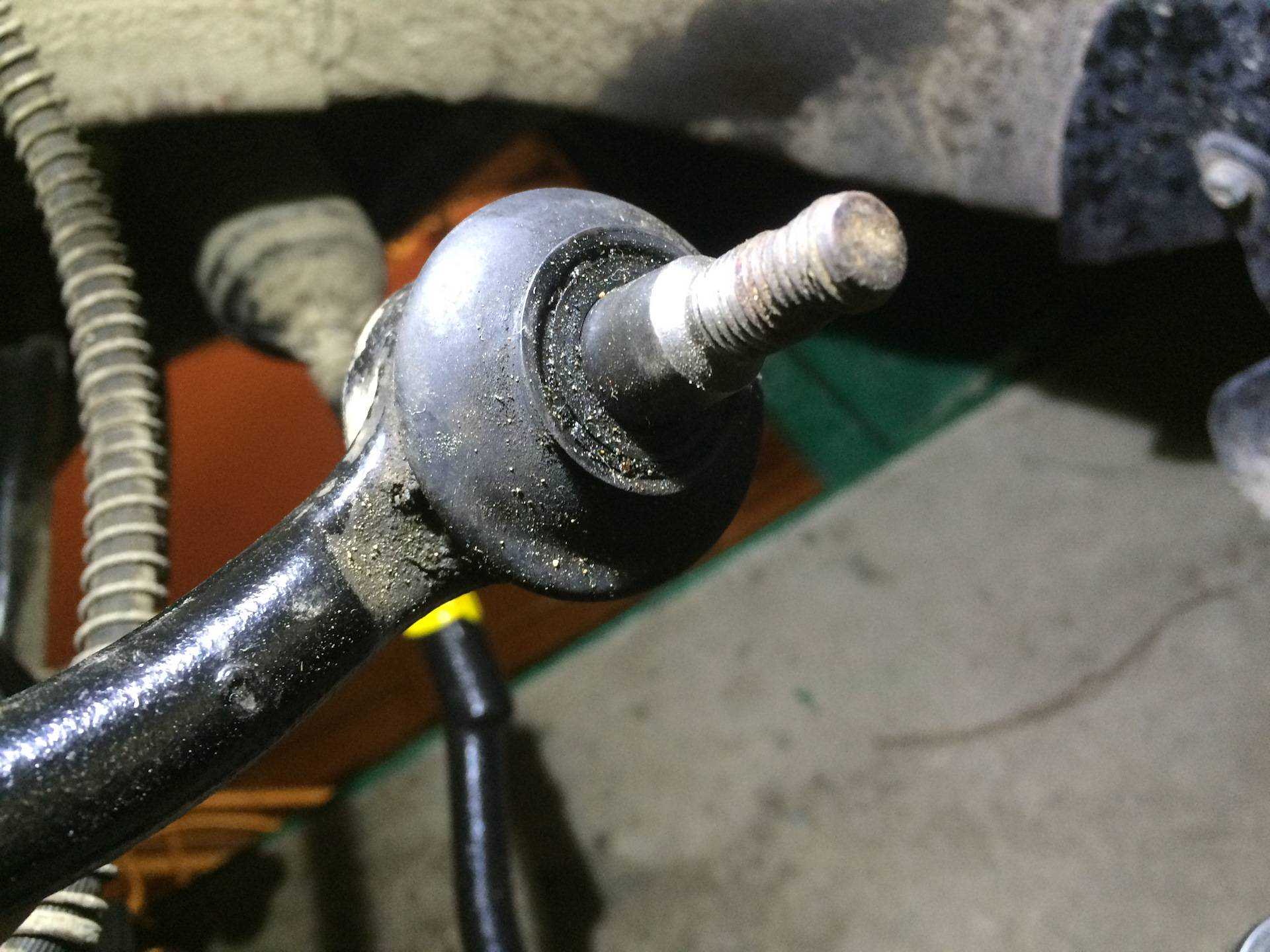

Далее необходимо крутить болт съемника до тех пор, пока палец рулевого наконечника не выскочит из своего места:

Если гайка на тяге сдвинулась с места, можно пробовать откручивать наконечник. Стоит отметить, что крутить его нужно по часовой стрелке:

Во время отворачивания посчитайте количество сделанных оборотов, чтобы при установке закрутить равно на столько же. Это позволит сохранить приблизительно установленное ранее схождение колес.

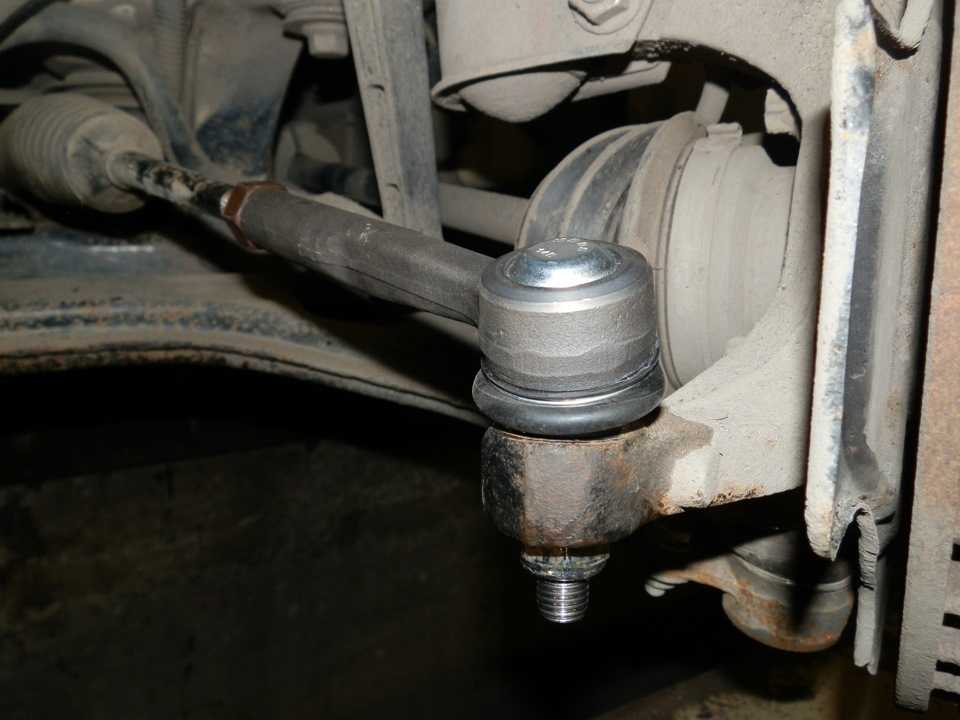

Теперь можно покупать новые наконечники и производить замену. Цена этих деталей на ВАЗ 2109-2108 составляет порядка 600 рублей за пару. Имейте ввиду, что они отличаются: то есть, правый и левый наконечники различны! Установку производим в обратной последовательности.

Диагностика наконечника рулевой тяги

Как правило, во время эксплуатации не должны появляться трудности с диагностикой проблем, которые связаны с рулевым управлением. Все это элементарно объясняется тем, что автовладелец быстро понимает, когда его машина ведет себя странно на дороге. Однако можно выполнить также и диагностику автомобиля, с помощью которой возможно выявить многие симптомы неисправностей в рулевом управлении транспортного средства. К примеру, на автостоянке покрутите рулем и посмотрите, как четко на это реагируют колеса. Помимо этого, необходимо исследовать состояние пыльника. Когда на нем присутствуют какие-либо трещины или значительно большие повреждения, тогда его необходимо поменять.

Снятие

Потребуется: новые рулевые наконечники (артикулы для Гранты и Калины: 11180-3414052-10, 11180-3414052-11 и 11180-3414053-10, 11180-3414053-11, для Приоры 21100-3414056 и 21100-3414057), пассатижи, ключ «на 13», «на 19», «на 22» «на 27», съемник шаровых опор.

1. Снять колесо.

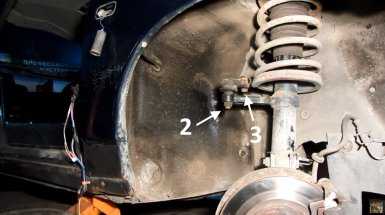

2. Вывернуть нижнюю гайку крепления рулевой тяги к поворотному кулаку, извлекая шплинт.
3. Ослабить затяжку стяжного болта клеммного соединения наружного наконечника.
4. Выпрессовать палец шарового шарнира при помощи съемника (при его отсутствии вставляем монтажную лопатку между поворотным рычагом и наружным наконечником, отжимаем наконечник от рычага и, нанося удары молотком по торцу поворотного рычага выпрессовываем палец шарового шарнира из рычага).
5. Удерживая за шестигранник регулировочную тягу, отворачиваем наконечник, вращая его по часовой или против часовой стрелке (в зависимости от стороны автомобиля). Подсчитываем количество оборотов при отворачивании наконечника, чтобы приблизительно сохранить угол схождения при установке колес.

Типы и конструкция пальцев рулевых тяг

Пальцы можно разделить на типы по назначению и месту установки, а также по некоторым конструктивным особенностям.

По назначению и месту установки пальцы бывают:

• Пальцы рулевых тяг — соединяют детали рулевой трапеции (продольные, поперечные тяги и рычаги поворотных кулаков);
• Палец сошки рулевого механизма — соединяет сошку рулевого механизма и продольную тягу/рычаг сошки.

В рулевом приводе используется от 4 до 6 шаровых шарниров, один из которых соединяет сошку рулевого механизма с продольной рулевой тягой (в автомобилях с рулевой рейкой эта деталь отсутствует), а остальные — рулевые тяги, рычаги поворотных кулаков (поворотные рычаги) и маятниковые рычаги (если они присутствуют в приводе). Шаровые шарниры и используемые в них пальцы могут быть взаимозаменяемыми, либо выполняться под установку в определенном шарнире. Например, в автомобилях могут использоваться отдельные пальцы для шарнира сошки и продольной тяги, шарниров соединения поперечной тяги с поворотным рычагом, и т.д.

Типичная конструкция шарового шарнира рулевых тяг легковых автомобилей

Независимо от типа и назначения, пальцы рулевых тяг имеют принципиально одинаковую конструкцию. Это стальная точеная деталь, которая условно делится на три части:

• Шаровая головка — наконечник в виде сферы или полусферы с «воротником»;
• Тело пальца — средняя часть, выполненная на конус для соединения с другой тягой;
• Резьба — наконечник с резьбой для фиксации шарнира.

Палец является частью шарового шарнира, который выполнен в виде самостоятельной детали — наконечника (или головки) рулевой тяги. Наконечник играет роль корпуса шарнира, внутри которого располагается палец. Внутри цилиндрического или конического стакана наконечника устанавливается вкладыш, он охватывает сферическую головку пальца, обеспечивая его отклонение во всех плоскостях (в пределах 15-25 градусов). Вкладыши могут быть цельнолитыми пластиковыми (тефлоновые или из иных износоустойчивых полимеров, используются на легковых автомобилях) или разборными металлическими (состоят из двух половин, используются на грузовых автомобилях). Разборные вкладыши могут быть вертикальными — охватывать головку по бокам, и горизонтальными — один вкладыш располагается под сферической головкой пальца, второй вкладыш выполнен в виде кольца и располагается над головкой.

Снизу стакан закрыт съемной или несъемной крышкой, между крышкой и вкладышем устанавливается пружина, обеспечивающая надежный контакт вкладыша и сферической головки пальца. Сверху корпус шарнира закрыт защитным колпачком (пыльником). На выступающую коническую часть пальца надевается ответная часть тяги, сошки или рычага, крепление осуществляется гайкой. Для надежного монтажа обычно используются прорезные (корончатые) гайки, фиксируемые с помощью шплинта (в этом случае в резьбовой части пальца предусмотрено поперечное отверстие).

Описанную конструкцию имеют все шаровые шарниры рулевых тяг, отличия заключаются лишь в незначительных деталях (типы гаек, конфигурация пальцев и их расположения, конструкция вкладышей, типы пружин и т.д.) и размерах.

Какие рулевые наконечник выбрать

При выборе запчастей следует определиться, устанавливать заводские или аналоговые детали. Зачастую детали устанавливаемые с завода служат намного дольше, чем те, что мы устанавливаем на замену. Однако иногда даже оригинальные детали служат меньше положенного срока.

• Левый рулевой наконечник 11180-3414057-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб
• Правый рулевой наконечник 11180-3414056-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб

Неплохого качества и пользующиеся большой популярностью наконечники фирмы ТРЕК

• Левый наконечник TR70-107 цена от 400 руб
• Правый наконечник TR70-108 цена от 400 руб

Если нет возможности приобрести оригинальные заводские наконечники, можно выбрать аналоги:

• HOFER HF 812002 цена от 700 руб комплект из 2 шт
• БЕЛМАГ БM1118-3414056/57 цена от 800 руб комплект

Так же сразу комплектом из 2 штук можно приобрести наконечники фирмы ТРЕК TRST-110 цена от 850 руб комплект

Устранение деформации деталей

При изгибе любого элемента есть два пути:

1. Банально взять и разрезать его пополам и таким образом создать себе свободу действий. Радикальный, конечно, способ, но стоит понимать, что детали с дефектами в любом случае стоит заменить, ведь это очень сильно влияет на вашу безопасность.
2. Нагрев детали для деформации её в исходное положение. При таком способе всё-таки стоит понимать, что делать нужно все аккуратно, ведь вы не хотите повредить детали, которые в хорошем состоянии или же согнать краску с машины под наплывом большой температуры. После этого также всё-таки стоит заменить деталь, так как она уже не будет выполнять всех своих функций, и может повести себя крайне непредсказуемо.

Замена рулевой рейки Калина. Итоги

Так стоит ли ремонтировать рулевую рейку на Калине (десятке, двенашке и т.д.) или лучше сразу заменить? Давайте подытожим, какой вариант лучше выбрать и в каком случае.

• • Если правый конец рейки покрыт ржавчиной, то одну лишь втулку менять бесполезно, надо менять и саму рейку «рашпиль». Если Вам попадется в продаже рейка, продающаяся отдельно, то меняйте эту рейку и втулку. Если же купить «рашпиль» отдельно от корпуса не удастся, то меняйте весь рулевой механизм в сборе, так проще.
  • Если рейка – чистая, без следов ржавчины, то смело меняйте втулку, упор и центральный защитный чехол (гофру), а заодно хорошенько смажьте внутренности рулевой рейки. Такой профилактикой Вы можете сэкономить несколько тысяч рублей, а как выполнять этот ремонт читайте в статье ремонт рулевой рейки Калина

На этом, друзья мои, пожалуй, все! На данный момент ремонтом рулевой рейки Калины я доволен (с новой рейкой езжу неделю), результаты именно такие, которых я ожидал. Надеюсь только, что эффект сохранится надолго, ибо еще раз снимать рейку в ближайшее время я не планирую – очень уж муторное это дело.

Уважаемые читатели! Надеюсь, этот материал поможет сэкономить Ваше время и силы и желаю, чтобы на Вашем автомобиле рулевая рейка ходила очень долго и вообще никогда не стучала! До скорой встречи в следующих статьях!

P.S.Сегодня 29 января 2015 года. Пробег 200 т.км. Рулевая рейка в порядке, посторонних звуков не наблюдается.
