Инструкция по замене тормозных колодок

Замена передних тормозных колодок на ВАЗ-2112

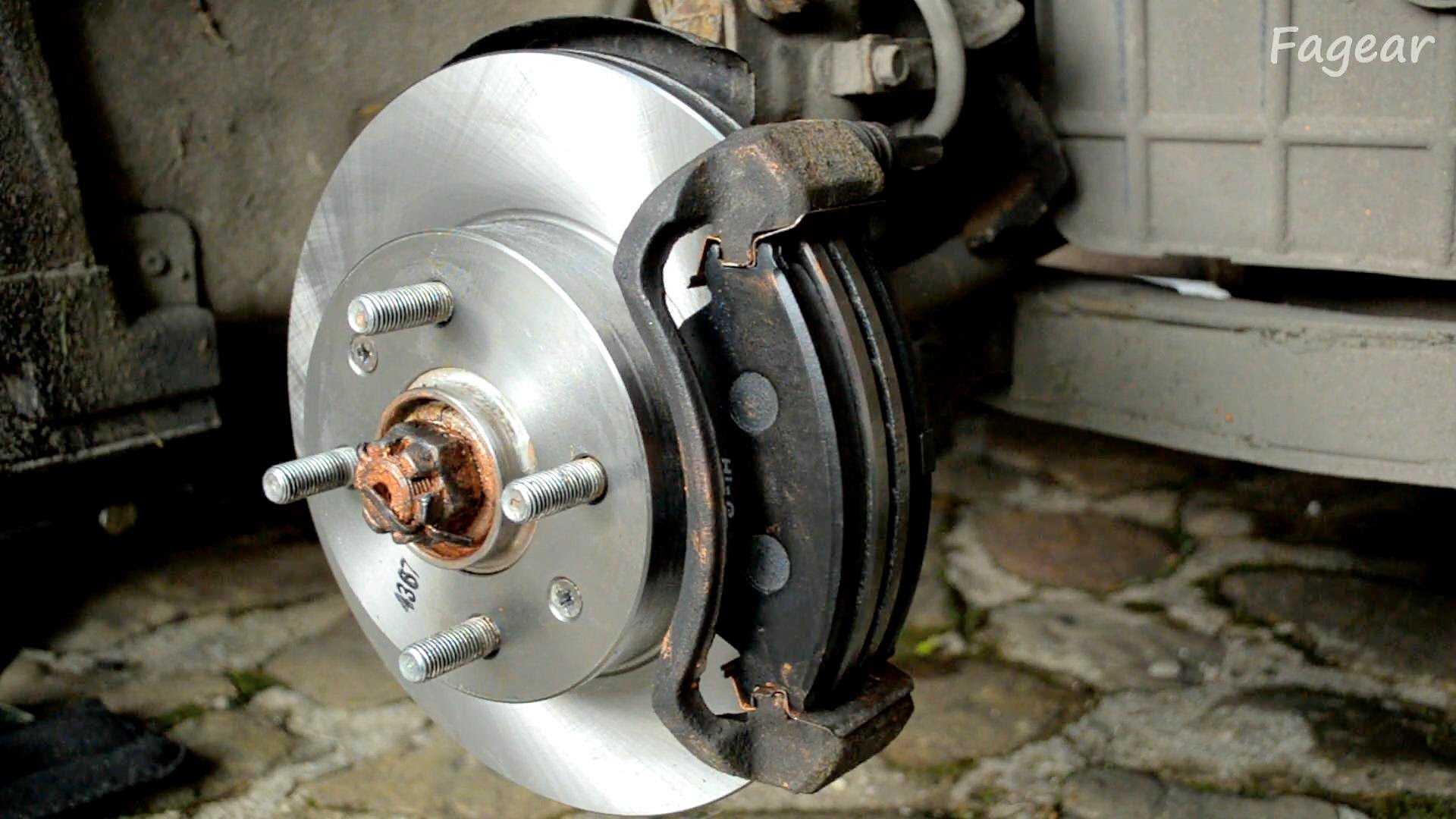

Тормозной диск в сборе с суппортом

Сам процесс замены в первый раз может занять около часа, а дальше — как по маслу. В первую очередь стоит предпринять меры безопасности — снять минусовую клемму с аккумулятора (если в машине установлен датчик износа), зафиксировать машину на ровном участке и подставить противооткатные башмаки под диагонально противоположное заднее колесо.

После этого можно срывать крепёж, вывешивать кузов на домкрате и снимать колесо. Лучше перестраховаться и установить подставку, так надёжнее.

Поехали!

1. Колесо снято и подложено под шаровую, теперь можно вынимать из кронштейна тормозной шланг и отсоединять клемму датчика износа.

2. Можно разжимать колодки, но перед этим неплохо бы посмотреть на бачок с тормозной жидкостью. Если он полный, то жидкость при разжимании колодок выльется, поэтому лучше откачать жидкость, чтобы уровень был ниже максимального на 10-15 мм.
3. Мощной отвёрткой разжимаем колодки, аккуратно опираясь на тормозной диск.

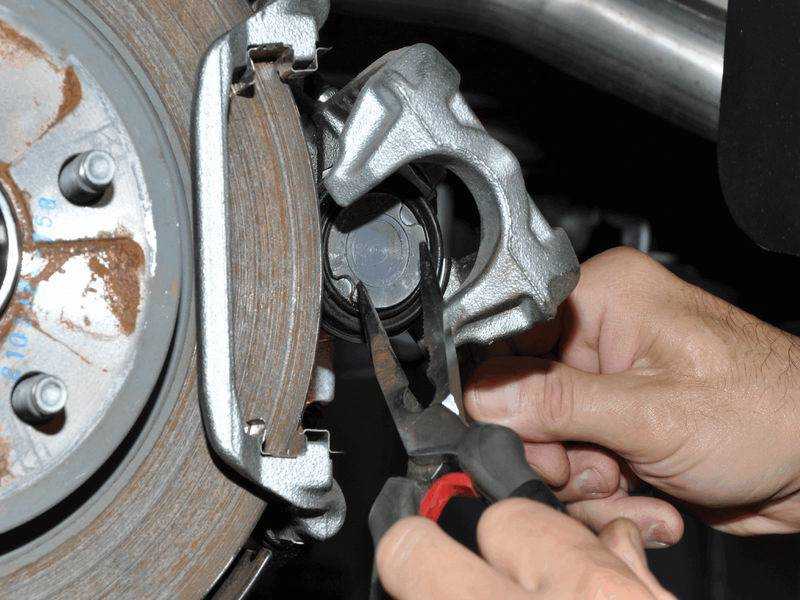

4. Колодка фиксируется винтом со стопором, который необходимо будет отогнуть отвёрткой. И если есть желание промыть суппорт, то ни бензином, ни соляркой, ни какими-либо растворителями этого делать не нужно. Есть опасность, что все резинотехнические изделия (пыльники, шланги, заглушки) может разъесть химия.

5. Отворачиваем нижний болт крепления суппорта. Сделать это может быть затруднительно, поэтому лучше предварительно смочить резьбовые соединения тормозной жидкостью.

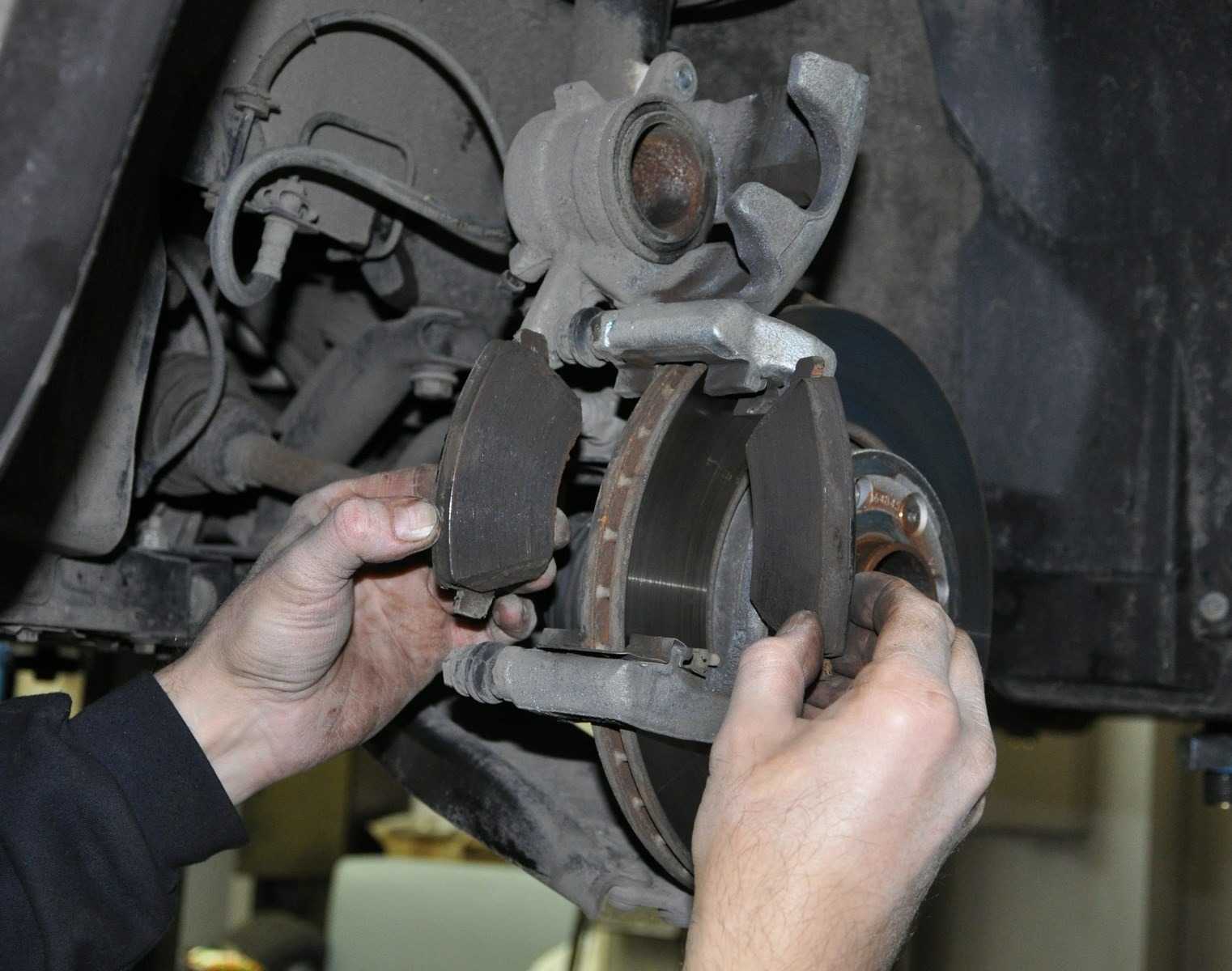

6. Откидываем суппорт, демонтируем старые колодки. Запоминаем, с какой стороны стояла колодка с датчиком, если он предусмотрен.

7. Оцениваем состояние суппорта, чистим от пыли и грязи, убеждаемся в том, что ничего нигде не подтекает и не капает. И не вздумайте в этот момент позволять кому-то нажимать на педаль тормоза.

Установка тормозных колодок

Топим тормозной поршень при помощи рычага

1. Просто так установить новые колодки не получится, не пустит поршень рабочего цилиндра. Поэтому его нужно утопить, а для этого можно использовать любой рычаг (если есть опыт), струбцину или специальный съёмник, хотя практически все обходятся простой струбциной.

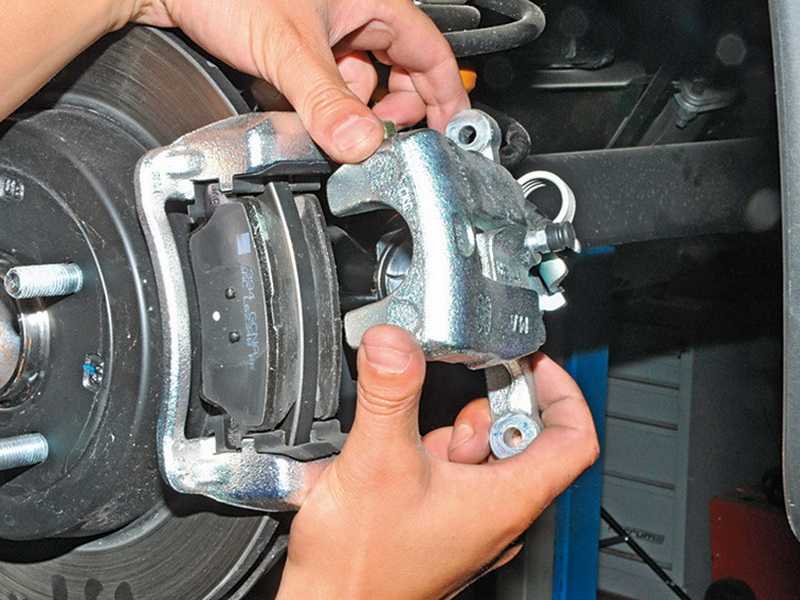

2. Когда новый комплект установлен и болты закручены, надо не забыть завальцевать стопор.

3. После этого, перед тем как устанавливать колесо, надо несколько раз выжать педаль тормоза и убедиться в работоспособности системы в сборе.

Какие тормозные колодки выбрать

Выбор тормозных колодок зависит от нескольких факторов, включая:

1. Тип вашего автомобиля: пассажирские автомобили, внедорожники, грузовые автомобили и т. д.
2. Ваши индивидуальные потребности: режим езды, маршрут, климатические условия, требования к звукоизоляции и т.д.
3. Ваш бюджет: тормозные колодки доступны в различных ценовых категориях, от бюджетных до высококачественных.

Рекомендуется выбирать тормозные колодки, рекомендованные для вашего автомобиля производителем, или обращаться к автомеханику за консультацией. Некоторые популярные бренды тормозных колодок: Bosch, Brembo, Bendix, Wagner и др.

Где находятся тормозные колодки

Передний тормозной механизм: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – уплотнительное кольцо; 8 – защитный чехол направляющего пальца; 9 – направляющий палец; 10 – защитный кожух.

Тормозные колодки расположены в суппорте, во внутренней части колеса. Имеется специальное смотровое окошко, которое используется для оценки изношенности компонента. Как правило, беглый осмотр производится во время сезонной смены резины. Если есть проблемы – это почти всегда видно сразу, так что можно заодно с шинами поменять и детали тормозов.

Наиболее подходящие изделия

Многие мастера советуют устанавливать на ВАЗ 2114 тормозные колодки с определёнными каталожными номерами. Среди отечественных продуктов наиболее качественными являются изделия с порядковыми номерами 2110-3501080-60 (ТИИР-260), 21100350180082, 2110-3501080. Впрочем, никто не мешает установить более дорогие варианты: например, Brembo, Optimal, ABC, TRW, Bosch. Рассмотрим преимущества колодок самых популярных брендов.

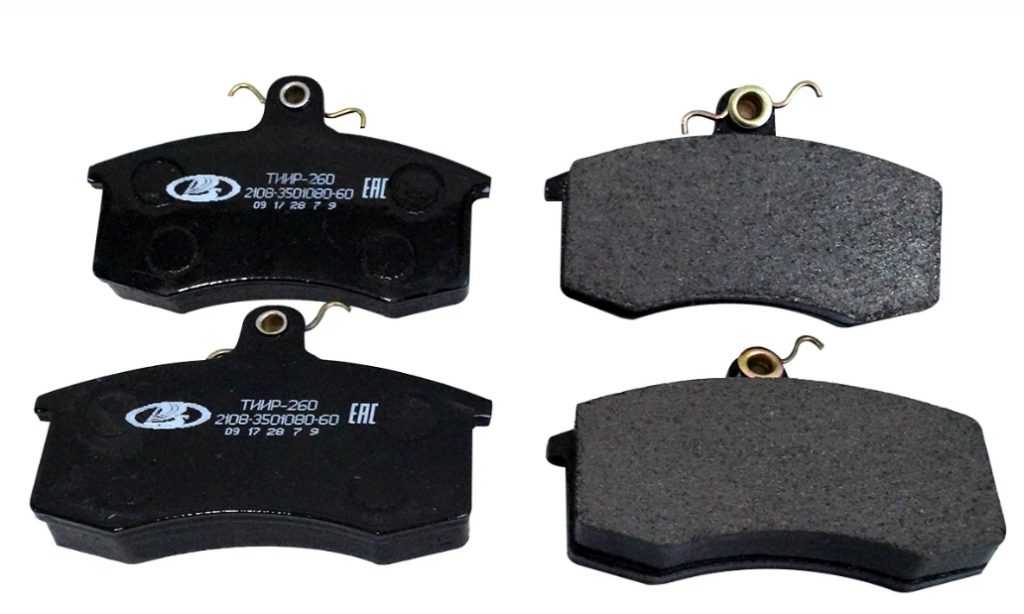

«родные » отечественные изделия

Преимущества продуктов разных брендов:

• Fenox. Накладки фрикционного типа, которые способны работать при экстремально высоких температурах (вплоть до 400 градусов по Цельсию).
• Best. Компания использует высококачественные материалы, которые не тольк4о снижают вес комплектующих, но также снижают шумы и скрипы в процессе торможения.
• Allian Nippon. Присутствует уникальная система контроля износа накладок и их загрязнений.

Пошаговая инструкция по замене

На передних колёсах ВАЗ 2114 установлены тормоза дискового типа (барабанные устанавливаются сзади), поэтому заменить передние колодки сможет даже непрофессионал, обладающий соответствующим инструментом. Каких-то особых навыков для выполнения этой процедуры не потребуется. В этом и заключается вся прелесть конструкции.

Какие инструменты понадобятся

• Домкрат любого типа (подойдёт и пневматический);
• Балонник;
• Головы;
• Плоскогубцы (пассатижи);
• Молоток с крепкой ручкой;
• Набор гаечных ключей (подойдут даже рожковые, но накидные удобнее);
• WD-40;
• Длинная отвёртка;
• Ветошь.

Порядок действий

• Подложите башмаки под задние колёса. Также во избежание несчастного случая зафиксируйте ручной тормоз.
• Ослабьте фиксирующие болты на колёсных дисках. Поднимите переднюю часть авто домкратом (не забудьте что-нибудь подложить под домкрат).

• Снимите колесо и тормозную систему, очистите механизм неагрессивными средствами и высушите.
• Извлеките из кронштейна шланг (закреплён на стойке амортизатора).

• Уберите излишки тормозной жидкости при помощи шприца (после замены её нужно будет влить обратно).
• Отведите тормозные колодки от диска торможения. Процедура выполняется через смотровое окошко (при помощи длиной плоской отвёртки).

Открутите крепёж с альтернативной стороны суппорта ключом на 13, удерживая штифт (чтобы он не проворачивался).

Отогните суппорт, подняв его кверху, укрепите и затем снимите изношенные детали.

• Если тормозной диск тоньше 10,8 мм, его тоже нужно менять.
• Зачистите гнездо установки щёткой с металлической щетиной или наждачкой. Это правильно зафиксировать компонент и уменьшит его износ.
• Установить колодки.

• Извлеките направляющие, прочистите и промажьте их высокотемпературными средствами.
• Если нарушена целостность пыльников, замените и их.
• Балонником верните на место тормозной цилиндр.
• Смажьте крепление суппорта.
• Верните шток, сами колодки на место, вверните суппорт, соберите узел.

Как правильно выбрать тормозные колодки?

При покупке тормозных колодок для своего автомобиля требуется в обязательном порядке обратить внимание на разновидность материала, из которого изготовлены фрикционные накладки. Сегодня на рынке можно встретить следующие типы накладок:

1. Металлические. Они часто производятся из стали или чугуна. Помимо тормозных систем автомобиля, подобная разновидность применяется в железнодорожном транспорте благодаря обеспечению высокоэффективного торможения. Подобный материал не коробится, но резко теряет свои свойства при температуре выше 400 градусов.
2. Неметаллические. Такие накладки производятся на асбестовой основе, а в качестве связующих элементов используется смола или каучук. Этот расходный материал обеспечивает высокий коэффициент трения, пока температура не поднимается выше 220 градусов.
3. Спечённые. Эта разновидность чаще всего производится на стальной основе, но в процессе сварки с ней «спекаются» другие материалы. Их роль играют предварительно сделанные заготовки, которые состоят из порошковых смесей, подвергшихся сильному нагреву. В число эксплуатационных свойств подобного расходного материала входит высокий коэффициент трения, устойчивость к износу, стабильность, а также хороший уровень адгезии.

Каждый тип расходного материала обладает уникальными свойствами, которые требуется учитывать при покупке.

Подбирать тормозные колодки нужно с учётом факторов, оказывающих влияние на износ. В их число входит:

1. Марка расходного материала. Колодки каждого производителя имеют свои особенности, которые требуется внимательно изучить и учитывать при покупке.
2. Масса транспортного средства. Чем тяжелее будет машина, тем больше усилий потребуется приложить тормозной системе, чтобы замедлить движение или полностью остановить автомобиль.
3. Опыт водителя и индивидуальный стиль вождения. Даже малоактивный автолюбитель может быстро выработать ресурс колодок. Так происходит, когда водитель не умеет «тормозить двигателем» при необходимости или во время простаивания в пробке всё время держит ногу на педали и резко тормозит, близко подъезжая к впереди стоящей машине.

Если автолюбитель привык к «агрессивному» вождению, то стоит отдать предпочтение расходным материалам с повышенной износостойкостью при работе в жёстких эксплуатационных условия (когда температура в точке трения поднимается до 1000 градусов). Такие колодки, как правило, изготавливаются из дорогостоящих материалов, что оказывает ощутимое влияние на стоимость готового изделия. Если средств для приобретения таких колодок не хватает, то остаётся только корректировать стиль вождения.

Смазка Для Тормозных Механизмов (Керамическая Смазка) // 400 Мл PINGO арт. 000293

Меняем тормозные колодки на классике

1. Загоняем автомобиль на яму.
2. Домкратим переднее колесо, желательно также установить под автомобиль страховочный «пенёк».
3. Снимаем переднее колесо автомобиля.
4. Передние тормозные колодки держатся на направляющих — пальцах. Их необходимо будет вытянуть. Для этого отверстия суппорта смачиваем жидкостью от коррозии WD-40. (Закипевшие ральцы выбить бывает очень непросто).
5. Затем вынимаем из пальцев шплинты.
6. Выбиваем и вынимаем верхний палец.
7. Снимаем прижимные пружины тормозных колодок (чайки). Они служат для удерживания тормозных колодок, прижимания их к тормозному суппорту.
8. Вынимаем второй палец, освобождая тормозные колодки.
9. Теперь нужно «утопить» тормозные цилиндры, чтобы вытянуть старые тормозные колодки и вставить новые. Сделать это лучше специальным разводным ключом, но можно и монтировкой.
10. Осмотрите визуально пыльники (резину) тормозных цилиндров. В порядке или нет?
11. Всё хорошо? Значит устанавливаем новые тормозные колодки. Наилучший вариант – приобрести и заменить сразу и направляющие пальцы, и пружины (чайки) на новые.
12. Перед установкой направляющие пальцы смазываем тонким слоем литола или термостойкой смазкой.
13. Устанавливаем сначала нижний палец, затем устанавливаем прижимные пружины (чайки). И устанавливаем верхний палец. Далее шплинтуем пальцы.
14. Устанавливаем колесо на место.

Перед тем как эксплуатировать машину, несколько раз плавно понажимайте на тормозную педаль. Это нужно, чтобы тормозные цилиндры прижали новые колодки и в педали тормоза появился «упор».

Через несколько десятков километров новые колодки притрутся к диску и тормоза в автомобиле будут работать хорошо. Замена передних тормозных колодок на классике закончена. Ни гвоздя, ни жезла и никаких поломок!

Все нюансы и тонкости замены передних тормозных колодок в видео.

Ни гвоздя, ни жезла (теперь актуальнее, ни одной камеры) на дорогах, уважаемые водители.

Артикулы тормозных колодок

Колодки на первое и второе поколение разные. Варианты без АБС.

Для Калины 1 — 21100-3501080-00 или 21100-3501080-01.

Колодки LADA Sport (ТИИР-295) для Калины первого поколения.

• ATF 142E3946
• AVTOSTANDART 21100350108088
• PILENGA ITALY FD-P 2005
• FORTECH FB-1102F
• TRIALLI PF 965
• KRAFT KT091355
• FINWHALE V210
• BOSCH 0 986 495 214
• LUCAS/TRW GDB1446
• BOSCH 0 986 494 533

Для второго поколения применяют артикул 11180-3501800-83.

Колодки АТЕ артикул 142E3946 в оригинальной упаковке.

Когда менять (регламент)

Для контроля износа колодок достаточно заглядывать в смотровое окошко пару раз за год, например, при смене резины.

• Замену передних колодок необходимо проводить в 1.5-2 раза чаще, чем обслуживание задней тормозной системы.
• Точно определить пробег для замены сложно, но в среднем износ наступает через 30-50 тыс. км.
• Для точной диагностики рекомендуется каждые 10-15 тыс. км проверять толщину накладки на колодках.
• Критическое значение – 2 мм и менее.

Тюнинг

Тормозную систему можно доработать, установив колодки спортивного типа марок: Брембо, Ванкс или ПроСпорт.

При тюнинге мы рекомендуем использовать мягкие колодки, у которых на 1 мм толще пластины. Они позволяют обеспечить улучшенное торможение, а скорость износа диска будет в несколько раз меньше, однако срок эксплуатации и замену выполнять приходится каждые 15-20 тыс. км.

Замена

Для работы по замене передних тормозных колодок на ВАЗ 2114 вам понадобится:

• Баллонный ключ;
• Домкрат;
• Набор ключей;
• Опорная стойка;
• Плоская отвертка;
• Новые тормозные колодки;
• Средство WD40.

Теперь приступаем непосредственно к самой процедуре по замене колодок.

1. Поставьте автомобиль на ровную площадку, установите под колеса опоры, чтобы предотвратить смещение машины, а также обязательно включите ручной тормоз.
2. На колесных дисках ослабьте крепление, поднимите авто на домкрате, подставьте опорную стойку. Это позволит предотвратить падение машины в том случае, если домкрат случайно слетит.
3. Снимите колесо с автомобиля.
4. Тормозной механизм необходимо тщательно очистить, удалить все скопившиеся на нем загрязнения. Если имеются следы масла, воспользуйтесь теплой водой и моющими средствами.
5. Когда очистка закончится, подождите некоторое время, чтобы вся влага высохла.
6. Промывать бензином или другими едкими веществами ни в коем случае нельзя. Это приведет к тому, что уплотнители и прокладки разрушатся, их придется менять. А это дело не самое простое. Не создавайте сами себе проблемы.
7. Извлеките из кронштейна тормозной шланг. Он закреплен на стойке амортизатора.
8. Проверьте, на каком уровне находится тормозная жидкость в бачке. Если бак заполнен полностью, с помощью шприца удалите часть жидкости.
9. Воспользовавшись плоской отверткой, отведите тормозные колодки от диска торможения. Для этого вам пригодится смотровое окошко.
10. С другой стороны суппорта расположен болт, соединяющий суппорт со скобой. Вам необходимо будет отогнуть стопорную пластину и демонтировать болт при помощи ключа на 13 миллиметров. Одновременно с этим обязательно удерживайте штифт, чтобы тот не проворачивался. Держать элемент нужно за шестигранную головку.
11. Поднимите суппорт вверх и зафиксируйте его в этом положении.
12. Избавьтесь от старых передних тормозных колодок.
13. Перед заменой обязательно замерьте толщину самого тормозного диска. Рабочий показатель толщины должен составлять от 10,8 миллиметров и более. Если толщина оказалась меньше рекомендуемой, придется менять и сам диск.
14. Если же с диском все нормально, приступайте к зачистке посадочных мест. Это необходимо для того, чтобы не допустить малейшие перекосы и неровности при установке новых тормозных колодок. Если этого не сделать, колоды будут вырабатываться неравномерно.
15. Перед установкой на место суппорта, изучите состояние крепления. В некоторых случаях он может потребовать замены. Даже если состояние хорошее, обязательно смажьте элемент.
16. Проверьте ход штока поршня. Если ход максимальный, это свидетельствует об износе элемента.
17. Верните шток на место, только аккуратно. Если предварительно вы не откачаете тормозную жидкость, она начнет идти в бачок. Будем надеяться, вы соблюдали последовательность замены.
18. Поставьте на свои места новые эффективные тормозные колодки, верните обратно суппорт и выполните сборку узла в обратной последовательности.
19. Проведите аналогичную процедуру со вторым колесом. Менять колодки только на одном из передних тормозов категорически нельзя. От этого система будет работать неравномерно. Всегда колодки меняются одновременно на двух колесах, вне зависимости от степени износа одной из них.

https://youtube.com/watch?v=1M8iKMFVM0k

Выполнить замену передних тормозных колод на ВАЗ 2114 вполне реально. Соблюдайте инструкцию и приобретайте только качественные запчасти.

 Загрузка …

Основные признаки износа

Стоит рассмотреть подробнее основные признаки износа тормозных колодок для того, чтобы автолюбитель чётко понимал, когда именно их нужно менять. Ведь иногда то или иное поведение автомобиля можно интерпретировать по-разному. А посему, рассмотрим основные признаки износа тормозной системы.

Признаки износа колодок:

• Крайне слабый ответ тормозов. Тут всё просто – водитель жмёт педаль в пол, а транспортное средство останавливается «нехотя».
• Автомобиль кидает по разным сторонам. Такое происходит по той причине, что на левом и правом колёсах колодки изношены неравномерно. Отсюда проблемы с управляемостью во время торможения.
• Скрип, биение, скрежет металла. Если во время торможения слышен резкий и громкий писк, то это повод задуматься о замене колодок. То же самое, если колесо бьёт или слышен явственный скрежет металла.

Вообще же, причинами быстрого износа колодок могут стать совершенно прозаичные вещи: замасленные накладки, перегрев колодок, несоответствие компонентов требованиям, изделия низкого качества, попадание посторонних предметов (чаще всего из металла). Для предупреждения быстрого износа рекомендуется регулярно проводить профилактику.

Тормозная колодка — что это и какие функции выполняет?

Тормозная колодка представляет собой элемент тормозной системы, которая входит в состав любого автомобиля, а также основной рабочий «орган». Именно колодка отвечает за создание ускорения, замедляющего движение транспортного средства за счёт соприкосновения с поверхностью колеса и диска. Таким образом, сила нажатия «превращается» в тормозной момент.

Тормозные системы колодочной разновидности функционируют за счёт преобразования энергии. Кинетическая энергия движения машины «превращается» в тепловую благодаря интенсивному трению колодки о диск, колёсную пару или барабан. При нажатии на соответствующую педаль в тормозном приводе образуется давление воздушных масс, тормозной жидкости, а также натяжение троса. Последнее передаётся на исполнительные механизмы, такие как цилиндры и кулак. Именно они отвечают за то, чтобы колодка как можно сильнее взаимодействовала с поверхностью диска или барабана.

Чем сильнее она прижимается, тем эффективнее будет торможение. Во время подобного взаимодействия пара трения, то есть колодка и диск, сильно нагревается и «впитывают» в себя кинетическую энергию движущегося транспортного средства. В результате оно останавливается.

Устройство тормозной колодки нельзя назвать сложным. Она представляет собой пластину, выполненную из металла. Она играет роль основы, на которой установлена накладка фрикционной разновидности. Эта конструкция «повторяет» форму поверхности, с которой взаимодействует (диск, барабан), поэтому имеет форму полукруга или прямую.

Накладка фиксируется на колодке при помощи специальных заклёпок и клея. На некоторых моделях современных автомобилей колодка оборудуется датчиками износа. В состав современных колодок входит специализированное фрикционное покрытие, которое предназначено для защиты и сохранения целостности конструкции в экстремальных условиях (температура колодок во время функционирования тормозной системы часто достигает 1000 градусов).

Благодаря наличию фрикционного покрытия колодки способны переносить эксплуатацию при экстремальных температурах в течение продолжительного срока службы. Автолюбителю необходимо помнить, что если есть желание избежать преждевременного износа, то необходимо предохранять тормозные колодки от контакта с водой, машинным маслом, агрессивными жидкостями, такими как антифриз или тормозная жидкость, а также избыточного перегрева.

Когда эффективность торможения падает, при нажатии на педаль возникает визг, происходит полное истирание накладки и замедление транспортного средства происходит только за счёт металлической основы — это верный признак износа колодки. Требуется произвести замену.

Задние тормоза

Устройство

Если автовладелец справился с заменой планок на передних колесах, то вопрос как заменить задние тормозные колодки будет для него стоять не так остро. А если на машине обе пары тормозов дисковые, то такая замена вообще не составит труда.

Если же на задних колесах тормоза барабанного типа, то произвести замену будет немного сложнее. Но следуя нижеописанным советам, сделать это правильно не столь трудно. Барабанные тормоза несут меньшую нагрузку при остановке, в отличие от передних дисковых. Естественно, устройство их разнится. Механизм тормоза задних колес состоит из таких составляющих:

1. Гайка, фиксирующая ступицу.
2. Ступица, на которую крепится колесо.
3. Пружина, стягивающая нижнюю часть колодок.
4. Одна из тормозных колодок.
5. Пружина направляющая.
6. Цилиндр колесный тормозной.
7. Пружина, стягивающая верхнюю часть колодок.
8. Разжимная (распорная) планка.
9. Палец, фиксирующий рычаг ручника.
10. Рычаг, ручного тормоза.
11. Кожух, защищающий механизм от грязи.

В отличие от дискового барабанный тормозной механизм работает немного по-другому. При нажатии педали тормозная жидкость поступает по трубкам и шлангам и воздействует на оба поршня в рабочем цилиндре. Поршни прижимают планки к боковым сторонам барабана, тем самым замедляя скорость движения.

Процесс замены

При подготовке к этим работам также нужно выбрать ровную поверхность. Фиксируем передние колеса упорами. Не выжимая ручной тормоз, включаем первую передачу. Затем ослабляем болты, крепящие колесо к ступице. Домкратом поднимаем одну сторону. Выставляем под нее опорную подставку. После чего выкручиваем болты и снимаем колесо. Теперь можно приступать к разборке механизма:

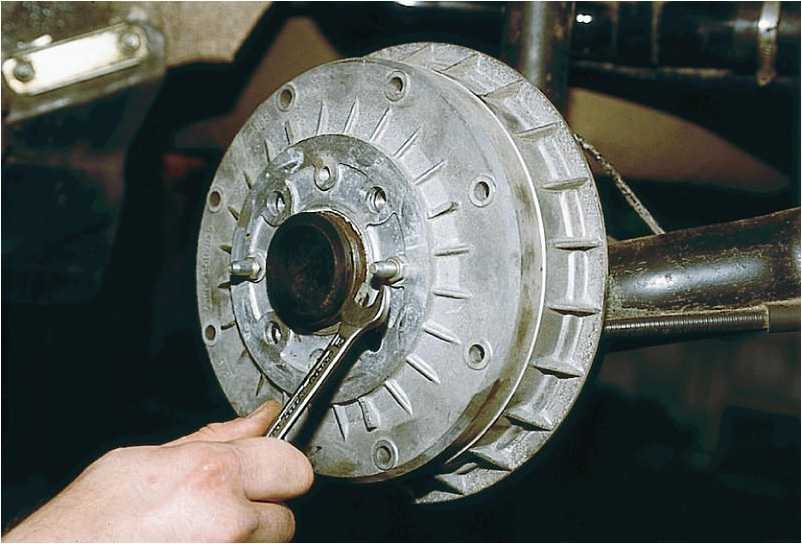

Первым делом переходим к снятию тормозного барабана, зафиксированного на ступице двумя направляющими шпильками. Выкручиваем шпильки. Если барабан легко не снимается, вкручиваем поочередно в другие имеющиеся отверстия два подходящих по диаметру болта (или те же самые шпильки). Используем их как съемник.

• Получив доступ к механизму, сначала сжимаем мощной отверткой или монтировкой разведенные поршни цилиндра, воздействуя на планки. Если этого не сделать, невозможно будет одеть назад барабан, поставив новые колодки. Не забываем следить за уровнем тормозной жидкости, который при сжатии поршней цилиндра может вылиться из бачка. Поэтому перед началом работ нелишним будет избыток жидкости удалить из бачка при помощи большого шприца.

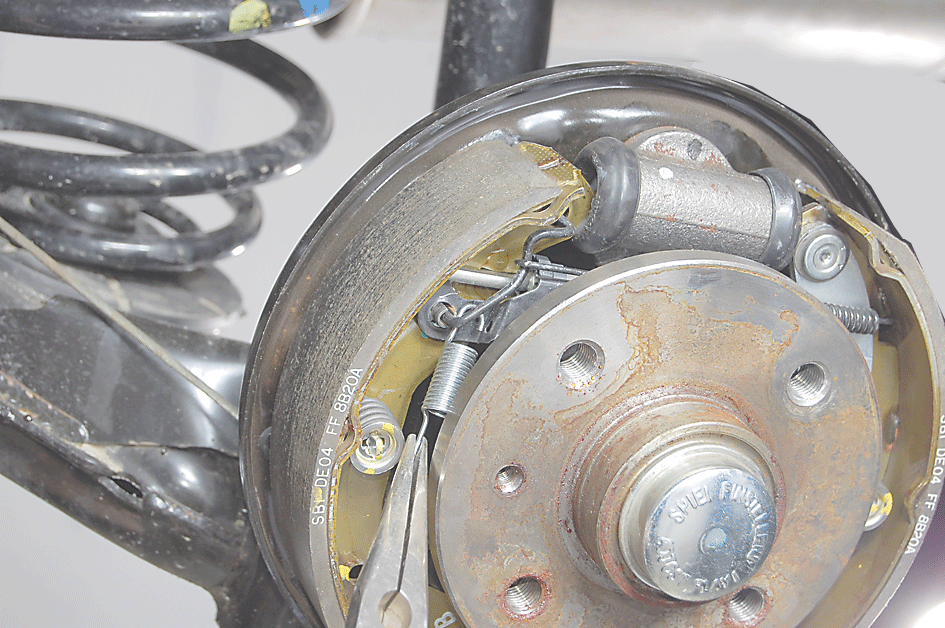

• Затем пассатижами или круглогубцами, снимаем обе стягивающие пружины: верхнюю и нижнюю.

• Отсоединяем тросик ручника от рычага. Снимаем разжимную планку.
• Теперь демонтируем сами колодки.

С колодки, находящейся сзади, демонтируем сам рычаг ручника.
Установка колодок и сборка механизма тормозов своими руками выполняется в обратном порядке.

Закончив работу с одним колесом,повторяем то же самое и на втором.

Заменив колодки перед выездом на дорогу нужно выполнить несколько контрольных действий. Сев за руль нажать тормозную педаль энное количество раз, чтобы поршни, разжавшись, подвели к дискам колодки. Затем, выехав на свободное место без препятствий, проверьте на ходу работу тормозов. Следите, чтобы не было заносов при торможении, свидетельствующих о неравномерном срабатывании тормозов.
