Шкив коленвала в системе двигателя, снятие и установка своими руками

Возможные неисправности

Деталь, рассчитанная на использование в течение 10 лет.

Список возможных проблем:

лопнувшая каучуковая прослойка, от которой появляется шум при работе двигателя (признаком служит характерный гур и грм); самопроизвольное откручивание, срезанными деталями; изношенные канавки, которые влияют на преждевременный износ ремней; при биении во время аварии может отколоться часть детали, что влечет дальнейшие поломки (потому после аварии важно проверять техническую исправность автоваза);

Покупая отдельно функциональный диск необходимо выбирать оригинальную деталь, сколько бы она не стояла. Это содействует надежной и долгой работе автомобиля. Даже если простую деталь обточить, то размер может не совпасть.

Лада 2114 My best friend. › Бортжурнал › Замена шкива и звездочки коленвала.

В натуральную величину 1

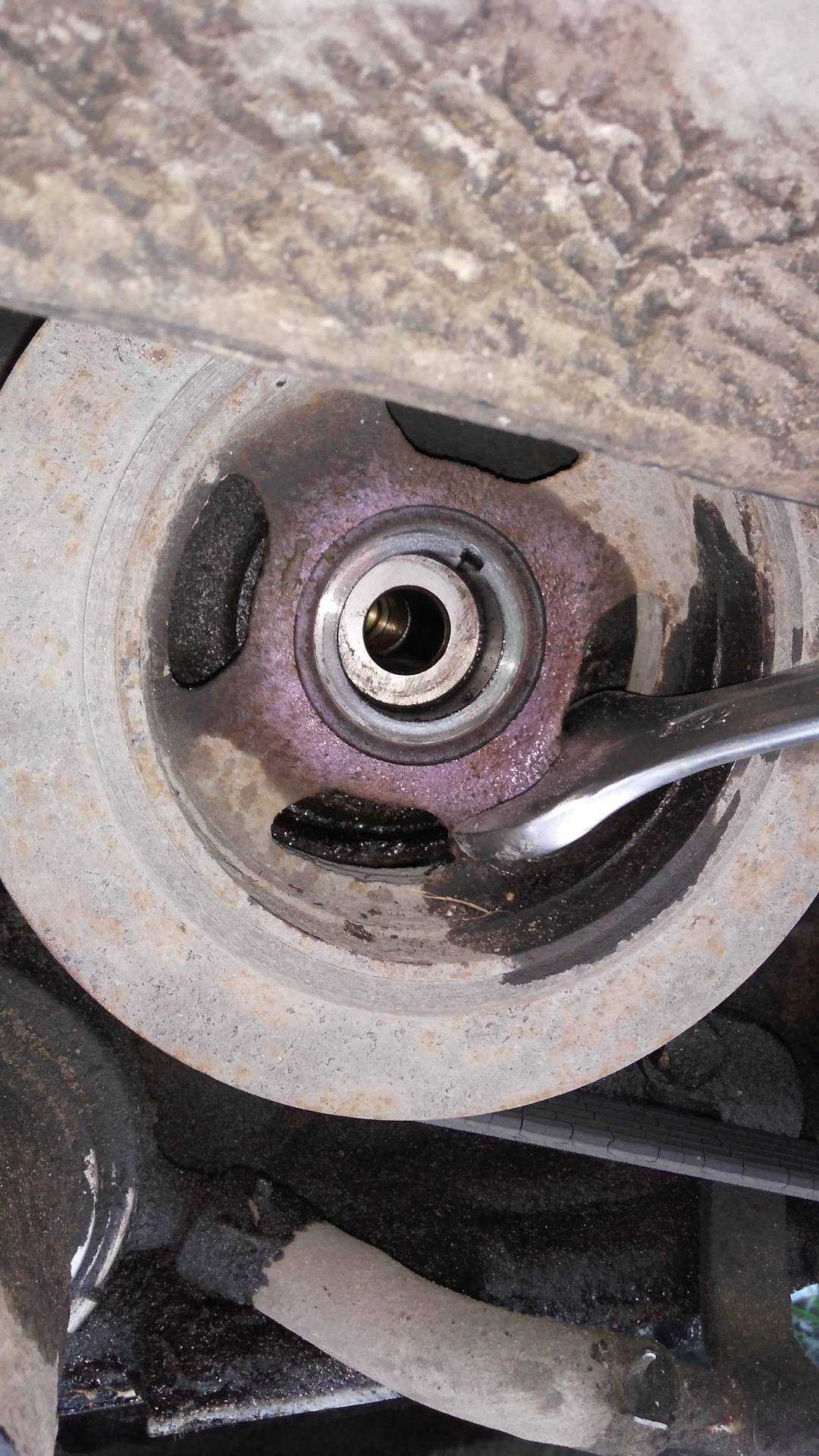

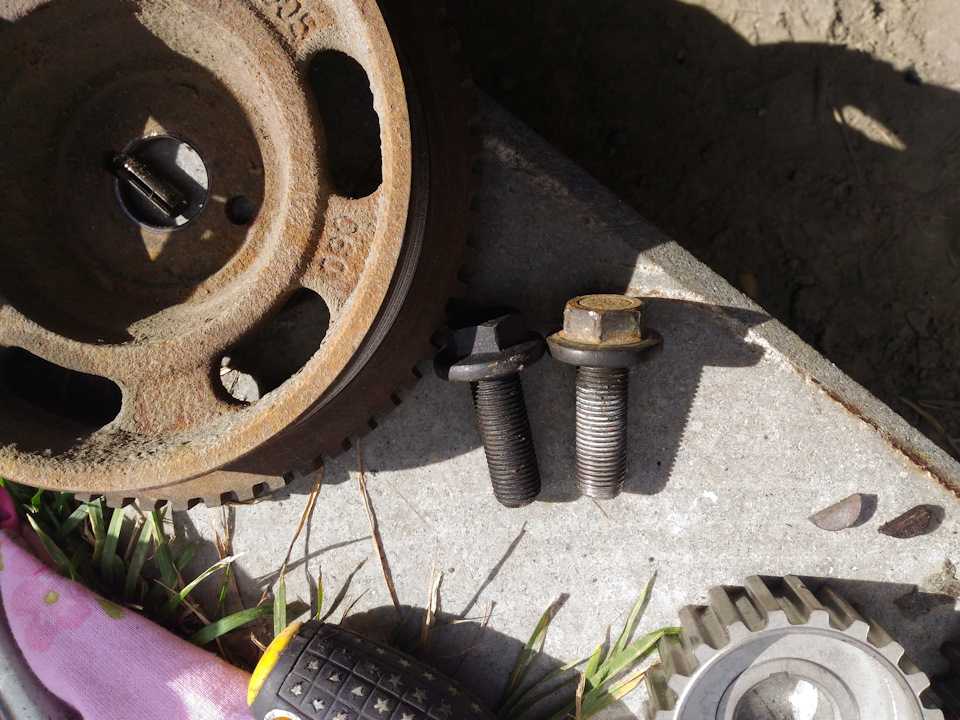

после откручивания осколка болта с коленвала (2 дня).
Всегда покупаю новый болт коленвала. Кстати, именно этого и желаю вам.

Тогда хорошо.

В натуральную величину 2

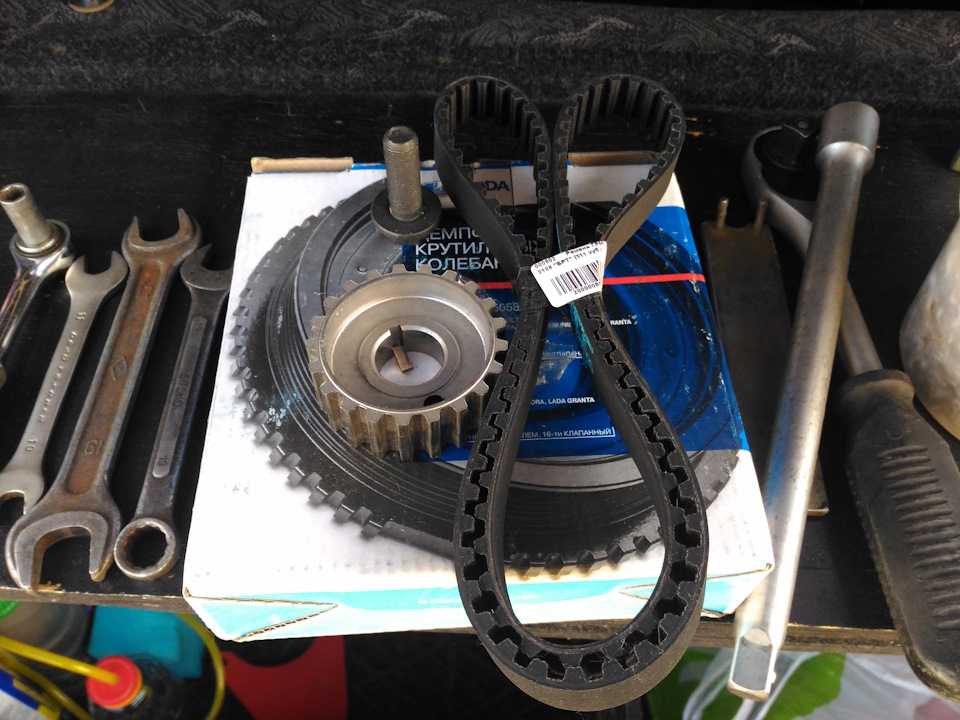

Процесс подготовки занимает больше времени, чем сам ремонт.

В натуральную величину 3

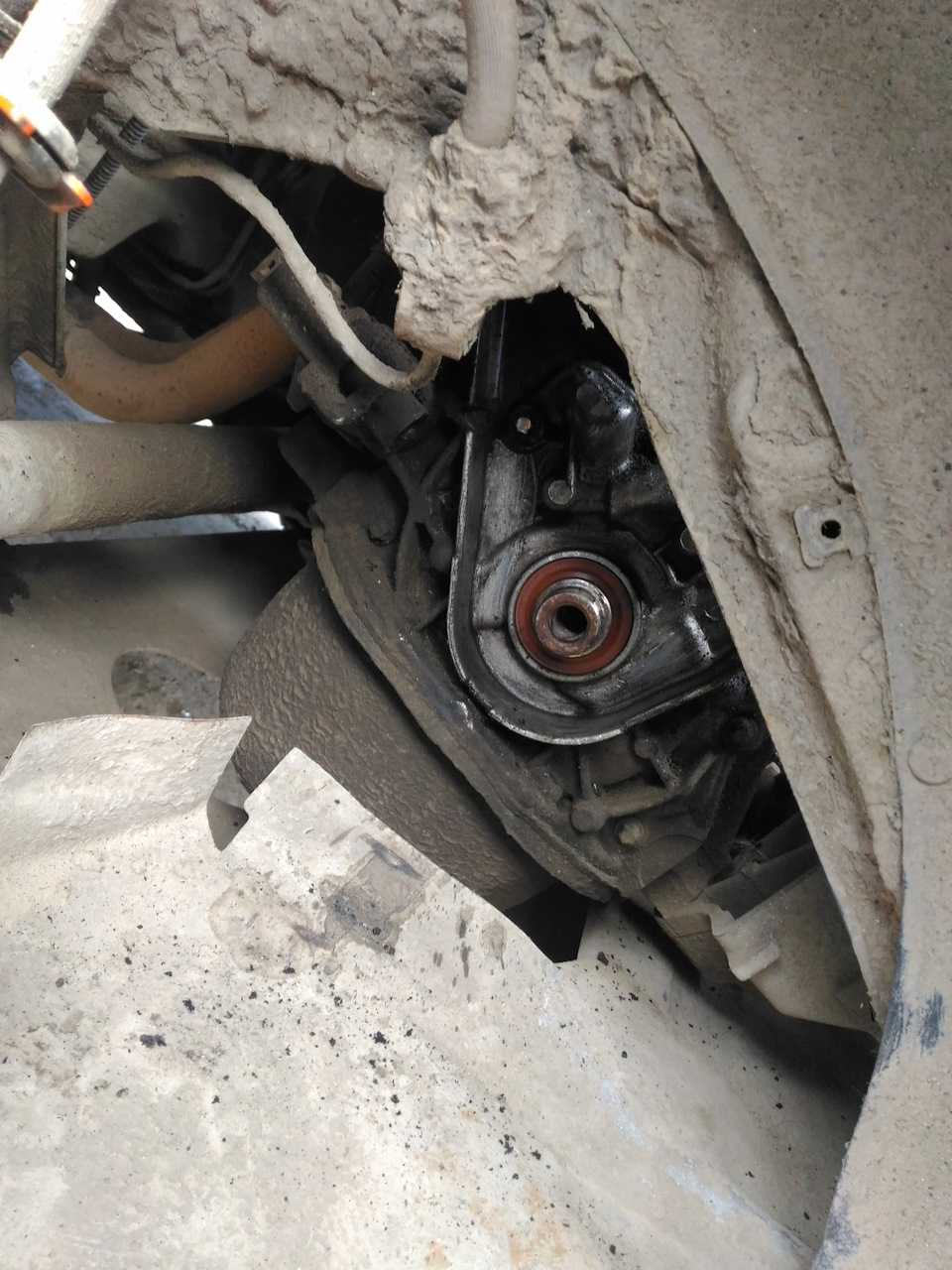

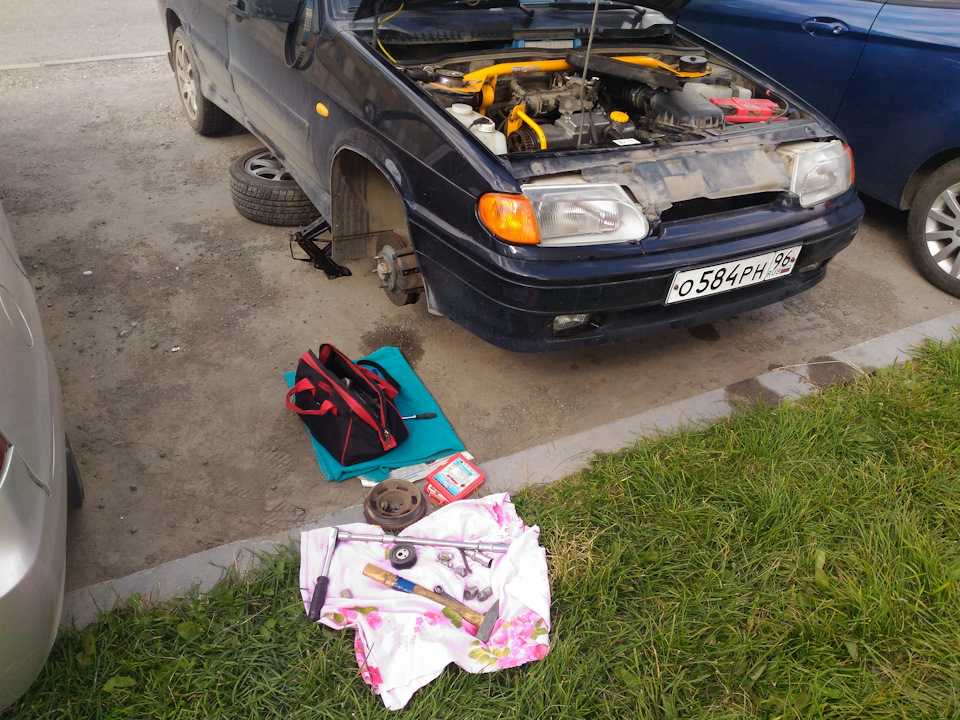

Все разбираем, публикуем видео.

Это ни для кого не ново.

И вот я как хороший водитель

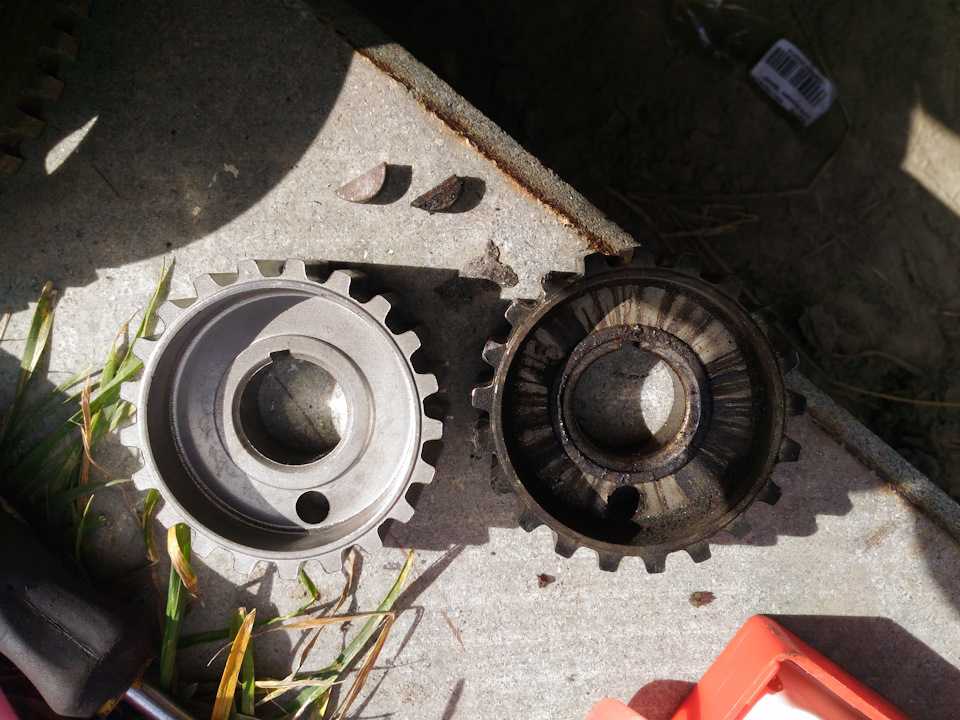

подготовил сверлить звездочку коленвала, думал она там приваривается)))
А она просто пропала, потом мой двигатель сам себя заколол, а не если посадка на сам коленвал (подумал я), слава богу, в идеале само колено.))) Фууу.

В натуральную величину 4

В натуральную величину 5

В натуральную величину 6

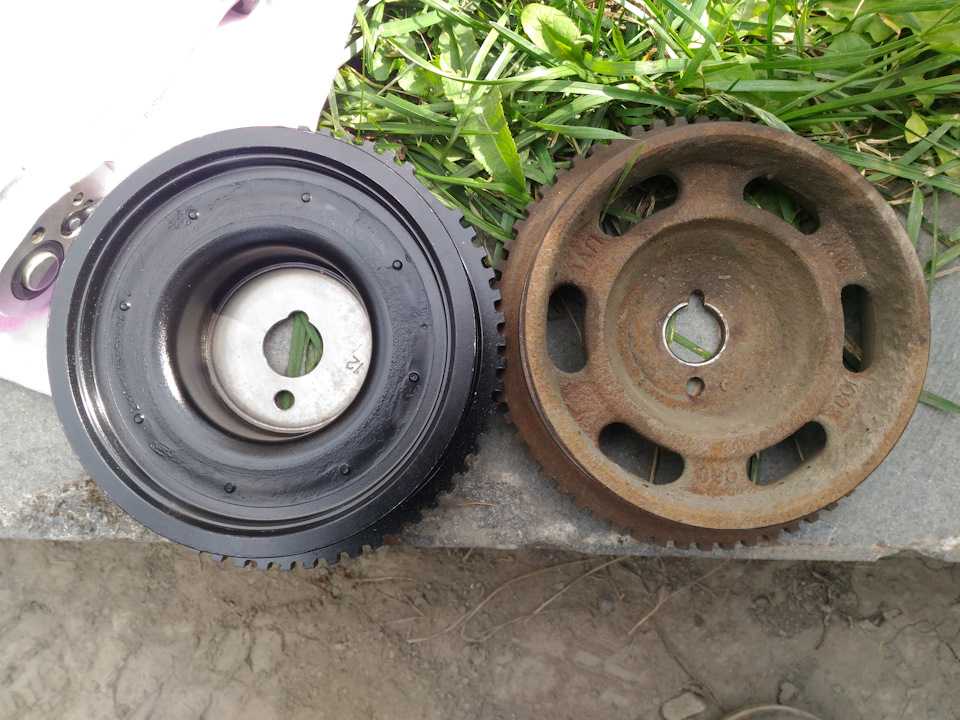

Шкив имел шпоночную канавку и штифт со сколами. Он болтал с восьмеркой. Но заодно машина поехала)))

В натуральную величину 7

Потом у меня есть зубная щетка, бензин, тряпка. И начал все мыть.

Идеально промыт.

В натуральную величину 8

Полный размер 9

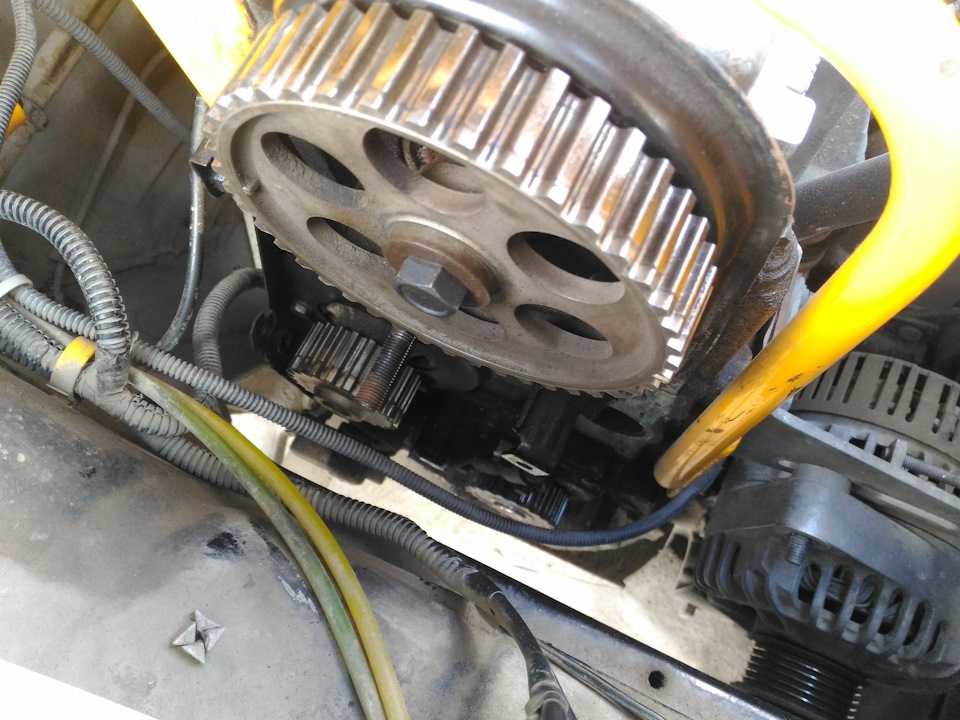

Собираем все заново.

В натуральную величину 10

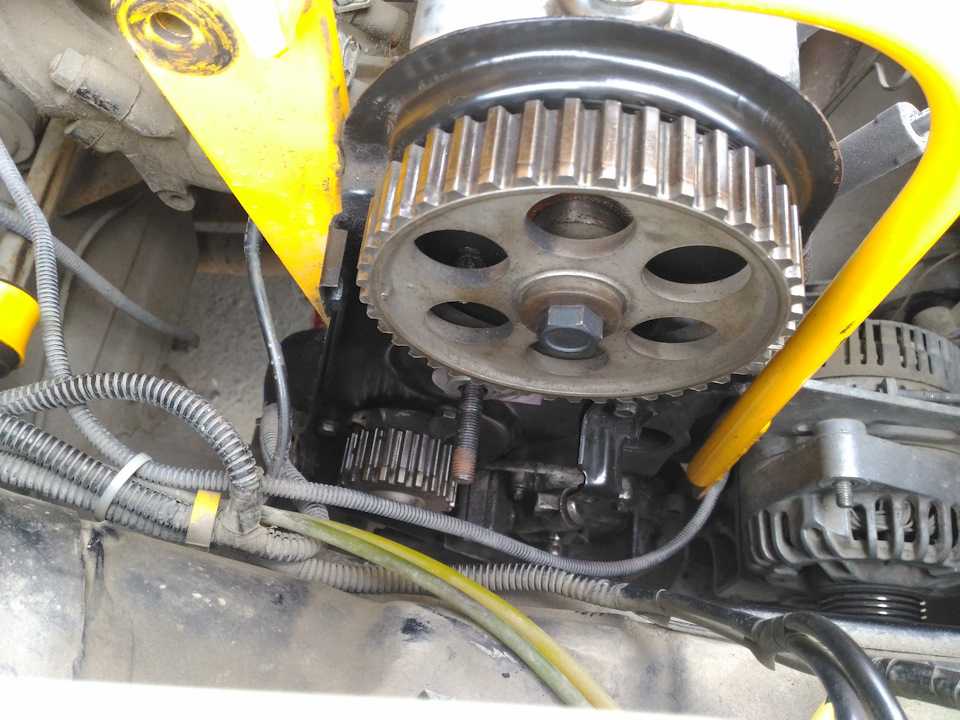

Заблудился ставить новую звездочку, ручные навыки в этом вопросе очень нужны.

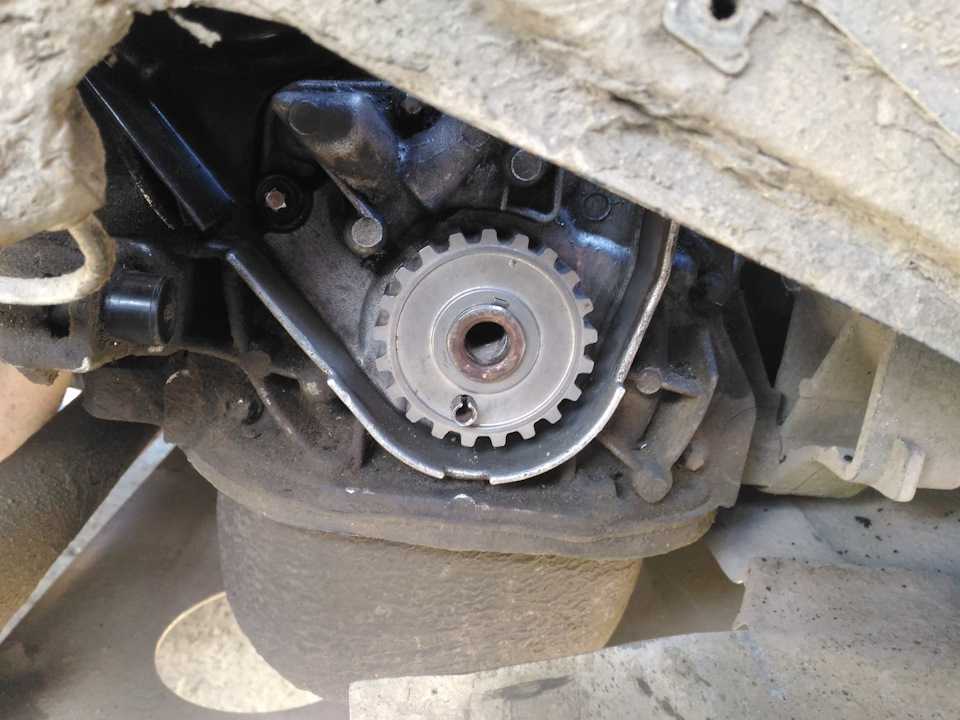

Звездочка в порядке, люфт минимальный.

Полный размер11

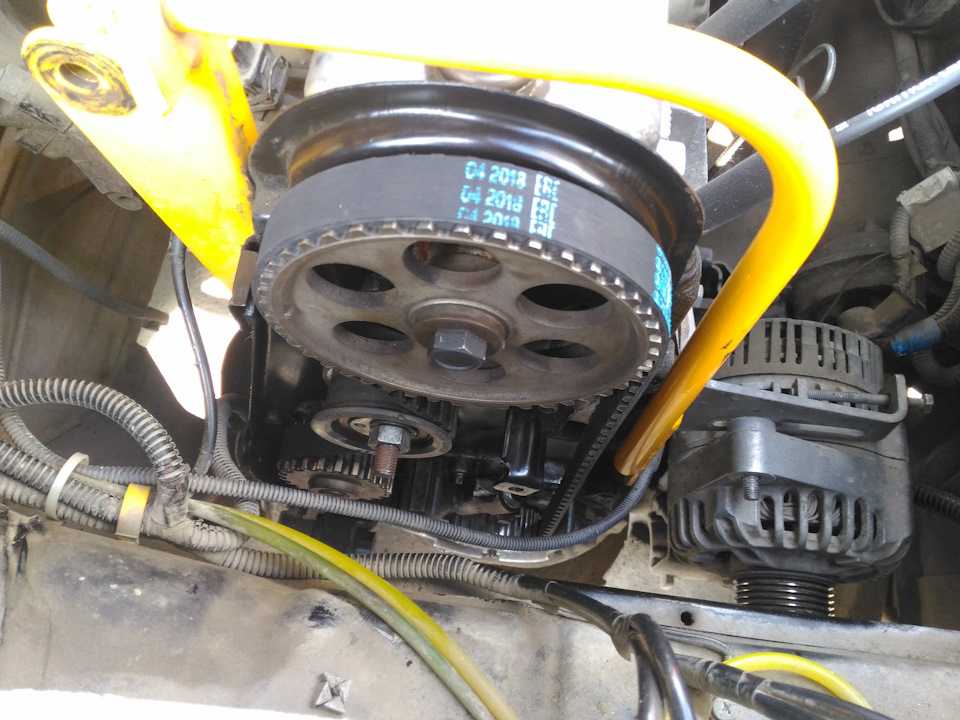

Новый ремень BRT — хороший ремень, старый тоже хорошего качества, брошенный в багажник, мало ли пригодится.

Полный размер12

Вот небольшая хитрость Как открутить и закрутить болт в 1 каске.

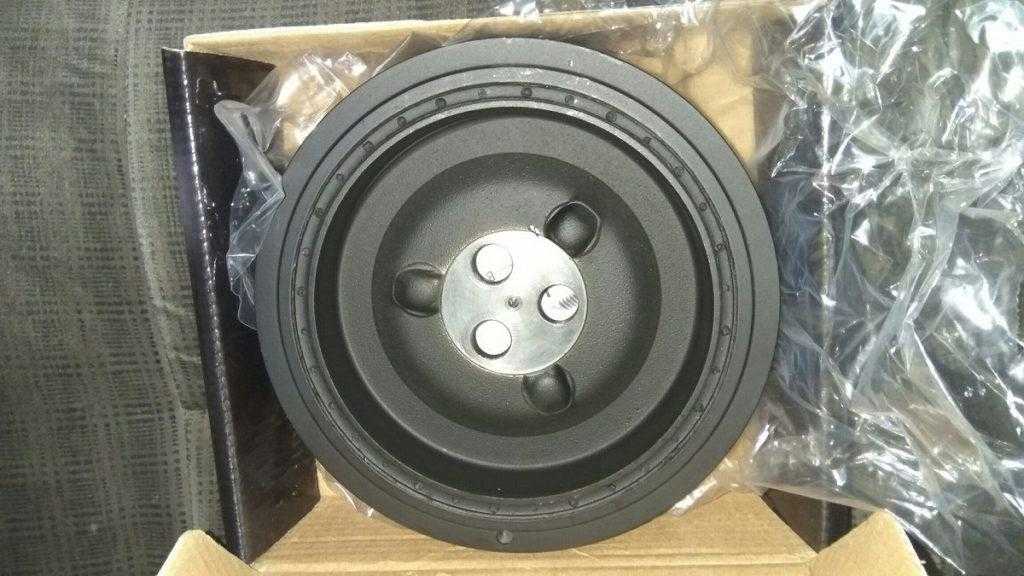

Есть вентилируемые диски.

Полный размер13

Решил установить такую ​​умную стиральную машину.

Все нормально, запускаем Все нормально.

Пойдем домой и помоем руки.

Полный размер 14

Всем привет, ребята!
И здоровья читающим.

Часто при ремонте автомобиля возникает необходимость снятия шкива коленвала ВАЗ 2114. Опытный автомобилист делает это за четверть часа, но новичок иногда сталкивается с множеством проблем при снятии. В статье дана подробная инструкция, как снять шкив коленвала ВАЗ 2114, а также видео, где можно увидеть процесс снятия.

Как делать замену шкива коленвала

В каждом автомобиле свои особенности по замене шкива коленвала, но принцип, в целом, одинаковый. Если в моторном отсеке двигатель расположен вдоль, то в таком случае шкив будет в передней нижней части моторного отсека, сразу за радиатором системы охлаждения. Если же двигатель расположен поперечно в моторном отсеке, то чтобы поменять шкив коленвала, придется снимать переднее правое колесо.

Также многих волнует какая используется резьба на шкиве коленвала, чтобы ее случайно не сорвать. Ведь гайка, которая держит шкив коленвала обычно очень сильно затянута. Поэтому надо точно знать в какую сторону крутить.

Но здесь нет ничего сложного — резьба правая, поэтому если нужно открутить гайку, то крутить надо против часовой стрелки. Также надо понимать, что коленвал крутится в противоположную сторону от резьбы, поэтому гайка про процессе работы затягивается еще сильнее.

Кроме того, никто не отменял окисление и коррозию, поэтому через определенное время такую гайку открутить будет действительно проблематично.

Но если знать что делать, то все становится достаточно просто и сделать замену шкива коленвала будет проще простого. Действия такие:

• первым дело надо поставить машину над ямой, а колеса зафиксировать;
• если мотор расположен поперечно, то снимаем колесо и подкладываем что-то под тормозной диск вместо колеса;
• надеваем на гайку или головку болта ключ подходящего размера, но с большим рычагом и упираемся в пол по направлению вращения;
• снимаем бронепровод с распределителя зажигания, чтобы не завелся мотор;
• с помощью ключа зажигания приводим стартер в движение, этого усилия хватит для того, чтобы гайка или болт открутилась.

Как только гайка начала откручиваться, дальше можно вручную с помощью ключа открутить ее. Кстати, чтобы легче откручивалась гайка, можно на нее нанести смазку WD или другую аналогичную смазку.

Далее надо стянуть шкив с коленвала, что тоже считается не простым делом, так как ремень и шкив очень прочно соединены друг с другом и между ними нет люфта. Кроме этого, плотно подогнана шпонка шкива коленвала, что тоже оказывает сопротивление.

Поэтому желательно использовать специальный винтовой съемник, также можно снимать шкив, применяя монтировку, надавливая в разных местах на тыльную поверхность шкива.

Если получилось снять шкив, то самая сложная работа уже проделана. Установить шкив на свое место будет несложно, надо делать все в обратной последовательности, а надежный зажим коленвал обеспечит самостоятельно.

А далее видео о том, как быстро открутить шкив коленвала с помощью того метода, что был описан выше:

Как снять шкив коленвала

1. Типы шкивов коленчатого вала
2. Процесс демонтажа
3. Видео

На сегодняшний день многие владельцы автомобилей предпочитают самостоятельно осуществлять профилактические и ремонтные работы, тем самым экономя свои денежные средства, которые необходимо было бы потратить на оплату труда сторонних специалистов. Есть работы, которые с первого раза выполнить достаточно просто, но чаще всего для успешного осуществления ремонта следует обладать определенным практическим опытом, подкрепленным наличием минимальной теоретической базы об устройстве автомобиля. Снять шкив коленвала самостоятельно в первый раз сложно, т.к. даже внимательное изучение соответствующего раздела инструкции по ТО машины не даст ответы на все вопросы, которые обязательно появятся у автолюбителя в процессе демонтажа. В данной статье речь будет идти о том, как снять шкив коленвала в гаражных условиях не прибегая к услугам специализированных станций ТО.

Типы шкивов коленчатого вала

Шкив может быть обычным или демпферным. Единственное различие между ними состоит в следующем: на поверхности демпферного шкива находится большое внешнее кольцо, отделенное от основной части детали резиновым уплотнителем, уменьшающим возникающую в процессе езды вибрацию.

Процесс демонтажа

Если знать некоторые технические тонкости, то замена шкива занимает не более 20 — 30 минут. В первую очередь следует выяснить, какой тип крепления используется для фиксации детали. В зависимости от типа мотора шкив может крепиться к коленвалу при помощи болта или гайки. Снятие шкива коленвала обязательно должно происходить с учетом типа крепления, т.к. наиболее сложная часть работы состоит именно в демонтаже крепежного элемента.

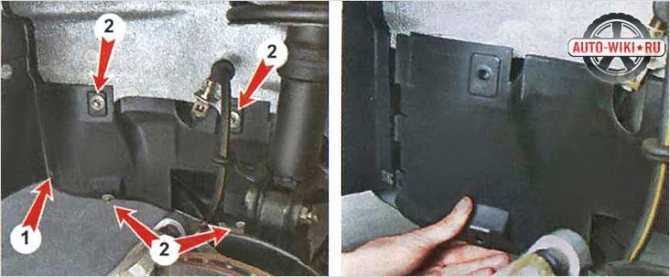

Снятие правого грязезащитного щитка Снятие гайки. Гайка на шкиве коленвала встречается на классических моделях машин отечественного автомобилестроения. Для ее удаления транспортное средство рекомендуется установить над смотровой ямой, зафиксировать его противооткатными упорами, предварительно поставить авто на 4-ю передачу, тем самым обеспечить фиксацию коленчатого вала, включить ручной тормоз. В процессе работы вам понадобится:

• ключ торцевой/накидной, имеющий размер зева от 36 до 38 мм;
• кусок трубы, который будет работать удлинителем рычага.

Находясь в смотровой яме можно начинать откручивать гайку торцевым/накидным ключом, заблаговременно соединенным с удлинителем рычага. Нужно учитывать высокую вероятность того, что гайка в процессе эксплуатации транспортного средства может сильно прикипеть к своему посадочному месту, вследствие чего открутить ее описанным выше способом не получится. В таком случае необходимо будет предпринять такие действия:

1. Установить коробку переключения передач на нейтральную позицию.
2. Демонтировать насвечники и ремень генератора.
3. Ключ с рычагом зафиксировать так, чтобы конец удлинителя можно было бы надежно упереть в пол смотровой ямы по ходу вращения коленвала.
4. Осуществить подачу кратковременного импульса посредством быстрого поворота ключа зажигания.

Зачастую гайка начинает поддаваться уже после 2-х – 3-х таких манипуляций.

Удерживаем маховик от проворачивания и откручиваем крепление шкива Снятие болта. Болт на коленвале встречается на переднеприводных транспортных средствах. При этом его снятие – это достаточно сложная процедура, потому что подобраться к болту можно только выполнив в приведенной ниже последовательности следующие работы:

1. При помощи домкрата приподнять на необходимую высоту переднюю правую часть кузова автомобиля.
2. Демонтировать переднее правое колесо.
3. Установить кузов на специальные упоры, имеющие большое пятно контакта с поверхностью днища машины.
4. Демонтировать защитный щиток мотора, ремень генераторной установки и воздушный фильтр.
5. Для предотвращения вращения коленвала при помощи монтировки или любого другого подходящего предмета надежно застопорить маховое колесо.
6. Открутить болт ключом, имеющим подходящую по размеру величину зева.

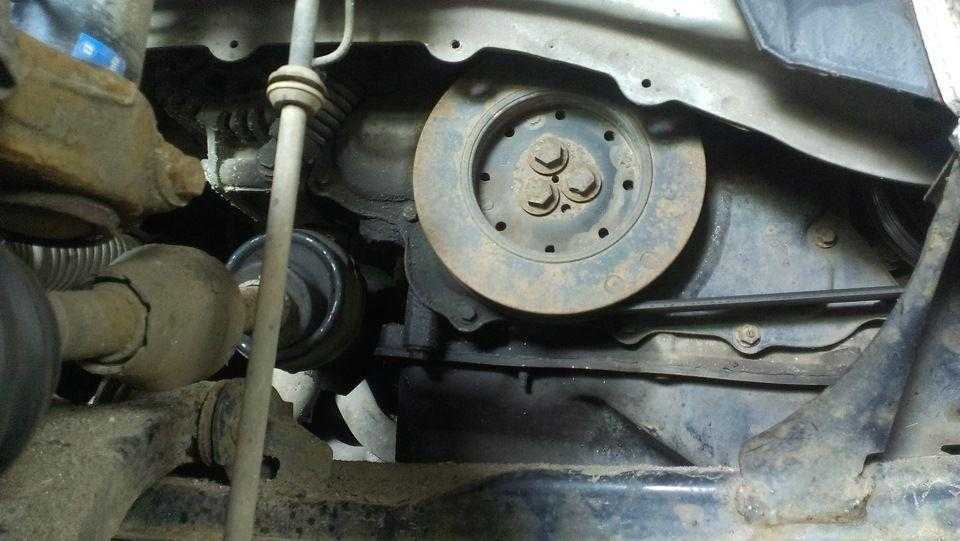

Шкив коленвала ВАЗ 2110 и зубчатый шкив

Съемник Удалив крепежный элемент можно приступать к снятию непосредственно шкива. Наиболее эффективно использовать для этих целей специализированные инструменты, так называемые «съемники». При помощи захватов, которые присутствуют на этих устройствах, инструмент надежно крепиться к краям шкива, после чего деталь достаточно просто удаляется со своего посадочного места.

Зубчатый шкив коленвала снят После изучения описанных в статье действий даже неопытный водитель должен понять, как открутить шкив коленвала без привлечения сторонних специалистов.

Демонтаж и замена

Не зависимо от конструкции, где находиться деталь, снимать и монтировать важно в одинаковом порядке. В зависимости от расположения мотора, деталь находится в передней части за радиатором охлаждения

Но если мотор размещен в поперек моторного отсека, то к детали ваша рука не дотянется. Потому чтобы снять шкив коленвала необходимо убрать правое колесо

Если трудно поменять, есть смысл обратить внимание на чертеж, работа ускорится

Транспортное средство прикатывают на смотровую яму и фиксируют, чтобы машина не задвинулась с места. Чтобы добраться и вынув конструкцию, необходимо раскрутить все детали, что препятствуют к доступу (воздушный фильтр, грязевые щитки, прочее). Убирают ремень генератора. Далее открывают заглушку блока сцепления, и вставляют в отверстие монтировку, чтобы застопоривать маховик.

Элементы детали характеризуются крепкой фиксацией, потому их непросто устранить. Чтобы провернуть деталь, необходимо, приложить немало усилий. Если демонтаж выполняется первый раз, то открутить шкив коленвала будет сложно. Причина в том, что заводское производство отличается сильной затяжкой составляющих частей детали.

Как открутить гайку шкива коленвала

Провертывая крепеж, важно придерживаться рекомендаций, тогда процесс займет не менее 15 минут. Прикладывать усилия стоит максимально близко к распределительному валу:

• монтировкой поддевают со всех боков;
• при необходимости применяют специальный универсальный съемник шкив коленвала для данной детали.

Устройство представлено в виде шпильки с 2-3 захватами. Конец захвата закрепляют по краям детали, а конец шпильки упирают в середину вала.

Прокручивают по ходу часовой стрелки. Но не во всех марках автомобилей провертывают по часовой стрелке, в некоторых авто работу необходимо выполнять в противоположном направлении

При этом важно поставить свой рычаг коробки передач на 4 скорость и включить ручник

Если не удается провернуть, то рычаг должен стоять в нейтральном положении. Следующий этап — убрать подсвечники. Ключ упирают в пол либо в задний лонжерон и крутят в направлении движения устройства.

Все маневры позволяют облегчить прокрутку, потому дальнейшие действия производиться вручную, при необходимости смазывают делать тормозной жидкостью либо смазкой «WD». Кроме того, может облегчать вашу работу, постукивание по граням головки.

Как открутить болт шкива коленвала

Чтобы выполнить работу качественно, разобранную машину ставят на пенек. Штифт скрепляет деталь, находится, как правило, переднеприводных машинах автомат. Резьба устроена так, что во время крутящего момента при движении он затягивается.

Необходимо выполнить действия, которые открывают доступ к основанию

Для этого важно хорошо застопорить вращение. В качестве фиксатора используют монтировку

Инструмент вставляют в шестерни маховика. Его необходимо приспособить надежно, чтобы в процессе проворачивания он не выпал. Потому лучше выполнять работу с помощником. Далее одевают на штифт торцевую головку, одинакового диаметра с штифтом, присоединяют рычаг и удлинитель (кусок прочной трубы). После этого начинают потихоньку выкручивать.

Народно-автомобильный опыт

Сложность демонтажа заключается в специально подобранном прочном соединении, без люфта. Крепеж достаточно плотно закрученный. Практикуют использование монтировки, при этом потихоньку надавливают на тыльную поверхность детали.

При покупке детали, необходимо иметь новые крепления. Понадобиться передний сальник, навесные ремни

Приобретая необходимо обращать внимание на канавки и метки. Они должны быть без дефектов

В противном случае, через некоторое время вам нужно подменять все на новое.

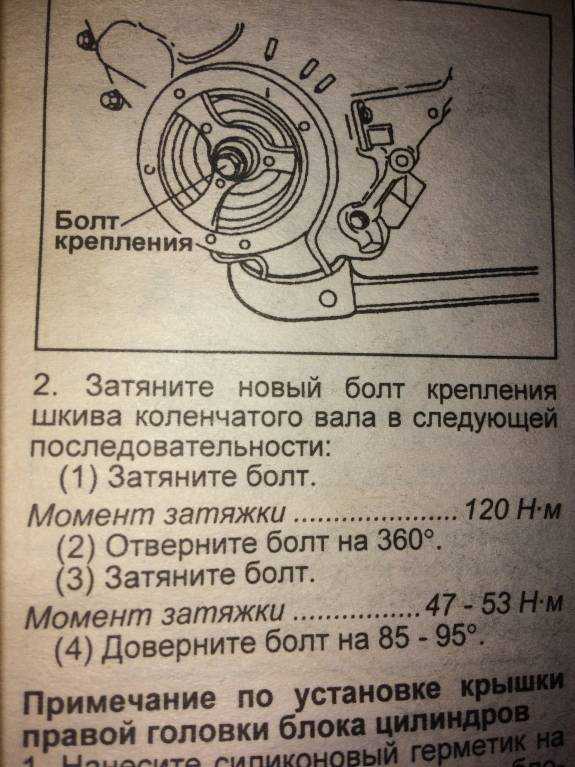

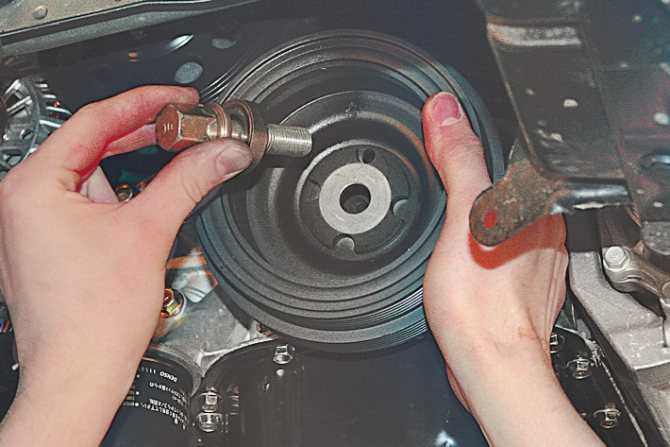

Установка шкива на коленвал

Чтобы правильно установить шкив коленвала необходимо смазать его солидолом либо другим вязким средством. Это облегчит процесс посадки крепежа. Для того, чтобы надевать, стоит немного наклонить в сторону шайбу и натянуть на основу. Далее можно постукивающими движениями молотка, через мягкую, резиновую прокладку, обработать ступицу. Затем в обратном порядке необходимо закручивать другие делали автомобиля.

Когда-нибудь каждый автолюбитель, привыкший делать всё своими руками, сталкивается с необходимостью демонтажа шкива коленчатого вала. Чаще всего это связано с заменой уплотнительных сальников, которые со временем стареют, трескаются и начинают пропускать масло. Для опытного моториста снять шкив коленвала не представляет особой сложности, однако, как показывают форумы в Интернете, рядовые автомобилисты, решившие сэкономить деньги, часто встречаются здесь с большими трудностями.

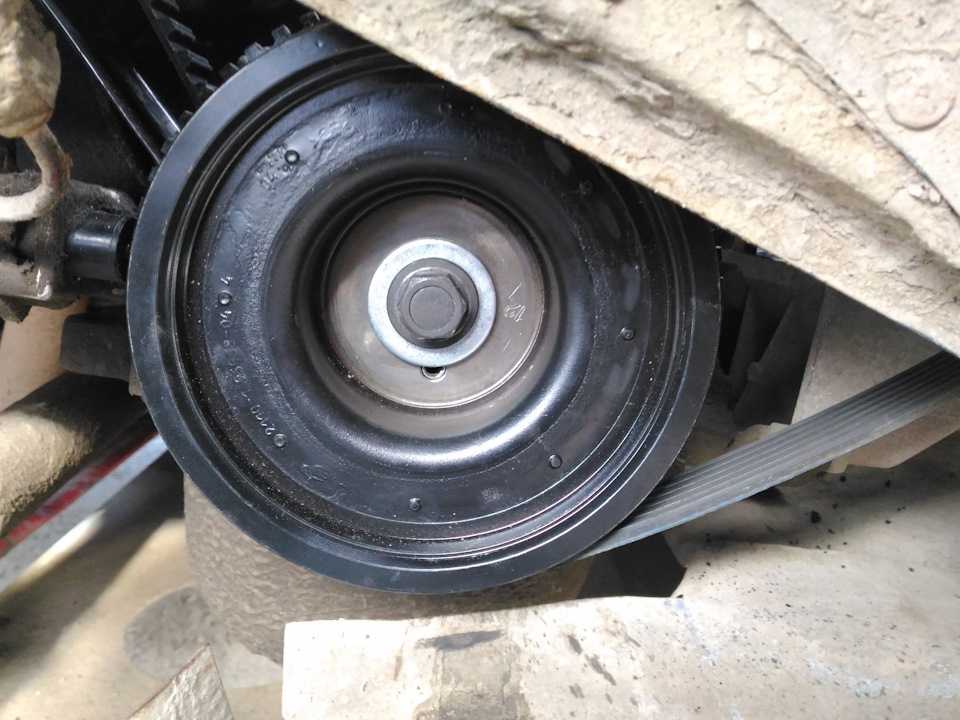

Так выглядит шкив коленвала

С какими проблемами можно столкнуться

вы можете не сразу заметить характерную деталь диска под капотом автомобиля. Доступ к нему также может быть затруднен. Отремонтировать дерево будет сложно. На долгое время стыки крепежа «заедают» и придется использовать специальные жидкости.

• ударный ключ;
• комплект экстракторов;
• джек;
• набор гаечных ключей или других инструментов для снятия болтов;
• наличие смотровой ямы.

Как заменить передний сальник коленвала на ваз 2114 8/16 клапанов
Определение течи масла спереди — процедура трудоемкая. Для идентификации необходимо осмотреть машину руками в области, где находится сальник. В дальнейшем нужно завести машину, взять фонарик и посмотреть, где образуются протечки. В основном при работе ДВС быстро можно увидеть течи масла, это говорит о том, что сальник сильно изношен.

Пошаговый процесс проведения работ по замене сальника коленвала на ВАЗ 2114:

1. Для этого машину ставят на яму, а противооткатные устройства размещают под задними колесами. Затем вам нужно поднять и повернуть правое переднее колесо с помощью торцевых ключей. Кроме того, снята защита с ДВС.
2. Затем снимите крышку с ремня ГРМ. После этого появляется возможность добраться до шкива коленвала, распредвала и ГРМ.
3. Перед дальнейшими действиями необходимо разместить цилиндр ДВС в наивысшей точке. Таким образом, вращение распредвала и коленчатого вала будет происходить до тех пор, пока метки на шкивах не сойдутся с метками на самой крышке ГРМ.
4. Далее необходимо ослабить ремень ГРМ, чтобы избежать его последующего повреждения и снять его. Как это сделать: Сначала снимите обшивку правой колесной арки с автомобиля с помощью ключа № 10. И теперь доступ к ремню и шкиву генератора открыт. Затем ослабьте синхронизирующий ролик и плавно снимите его.
5. Затем следует снять шкив коленвала, закрутить колпачок и слить старое масло в таз. В итоге снимаем поддон ДВС, он крепится шестнадцатью болтами.
6. В дальнейшем снимаем маслоприемник. Его необходимо внимательно осмотреть, чтобы выявить имеющееся засорение и большое количество загрязнения. Если они обнаруживаются в результате, его необходимо продуть сжатым воздухом.
7. Затем нужно открутить шесть винтов и снять масляный насос.
8. Как это часто бывает, изношенная прокладка под масляным насосом через некоторое время значительно теряет свои первоначальные возможности. Его можно удалить с помощью обычной отвертки с плоским жалом.
9. Затем сальник коленвала нужно вытащить из гнезда. Если он не работает вручную, вы можете использовать 2 отвертки с плоским лезвием, чтобы поднять его с противоположной стороны по краям.
10. Затем аккуратно снимается гнездо для нового сальника. Купленный сальник зачастую не влезает на место за 1 раз. Для шпинделя лучше всего использовать гнездо на тридцать два. По нему нужно несколько раз ударить молотком.
11. В итоге все группы собираются в обратном порядке и заливается масло в двигатель.

Как снять демпфер

• Нужно отсоединить провод, который соединяет минусовый вывод электрического элемента с корпусом изделия от аккумулятора.
• Снять вентилятор и муфту.
• Слегка подорвать стержень шкива душника, и сбросить ремень.
• Аккуратно дабы не повредить теплообменник вытаскиваем зубчатку с вентилятора.
• Открывается подступ к гасителю. Затем скрутить слегка болты и снять его.
• Когда происходит снятие ступицы, её нужно зафиксировать от прокруток.

Демпфер

Все двигатели состоят из нескольких систем и работают с помощью источника механизированной энергии-коленчатого вала. От него перенаправляется некоторая часть лавирующего момента и приводится в действия валов, генератора, помпы и т.д.

Шкив коленвала 2110 – это одна из деталей двигателя газораспределительного механизма и дополнительных узлов. Находиться в передней половине коленчатого вала.

Исполняет функции:

• Отслеживает угловую скорость, и позицию вала.
• Уменьшает шум.
• Снижает размах колебания коленвала.

Шкив это одной из самых важнейших деталей типичного двигателя.

Снятие шкива

Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.

Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.

Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив. Бывают съемники еще проще, которые можно сделать своими руками. Если нет съемного устройства для шкива, то можно использовать монтировки. Если один человек снимает, то по очереди, с каждой стороны отодвигая по чуть-чуть, чтобы не было перекоса. Если два, то одновременно с разных сторон резким движением выпрессовывают шкив с коленвала.

Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.

Как открутить шкив коленвала?

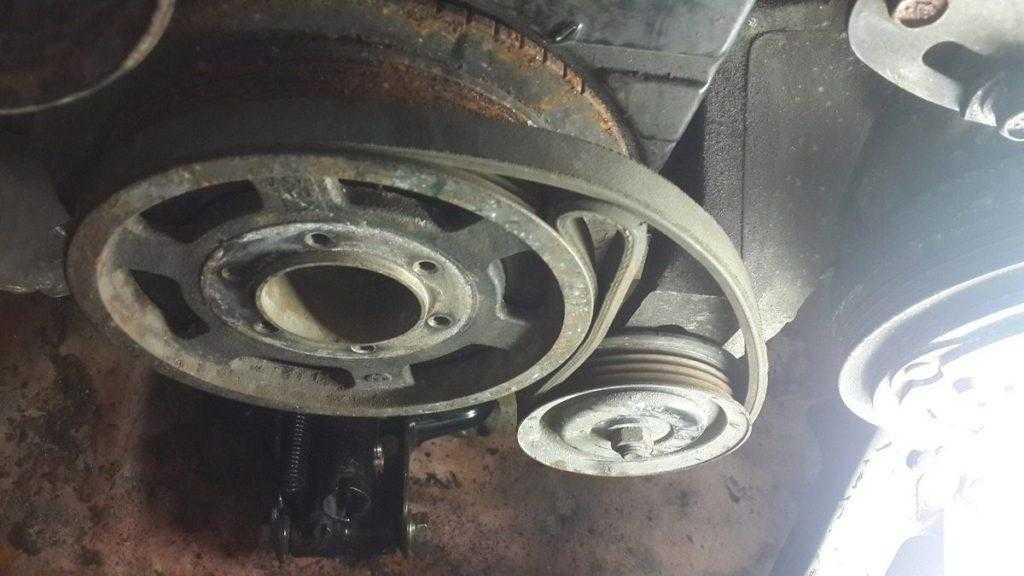

Снятие шкива. Откручиваем гайку

Шкив может закрепляться на конце коленвала посредством силового болта или гайки. Гайка встречается у большинства заднеприводных машин. У неё могут быть специальные выступы для зацепления с ручкой «кривого стартера», так называемый «храповик». Для срыва гайки мастера на СТО применяют торцовый ключ на 36 или 38 с приваренной длинной ручкой и фиксирующее приспособление, надеваемое на шкив. А как открутить шкив коленвала,
закрепленный гайкой, в домашних условиях? Для этого можно поступить следующим образом:

• поставить машину на «яму» или эстакаду;
• включить 4-ю передачу, чтобы исключить проворачивание коленчатого вала при откручивании гайки;
• поднять ручку стояночного тормоза вверх до упора, чтобы исключить проворачивание колёс и продвижение автомобиля;
• обстучать деревянным молотком грани крепёжной гайки;
• используя торцовый ключ по размеру гайки и удлинитель ручки в виде металлической трубы, попытаться резким движением против часовой стрелки сдвинуть гайку с прикипевшего положения.

Видео: Как открутить гайку на шкиве колевала и заменить сальник

В случае успеха можно, изменяя положение головки ключа, постепенно выкрутить гайку до конца. Если эта попытка оказалась безуспешной, то можно применить следующий метод:

• поставить ручку коробки передач в нейтральное положение;
• снять колпачки со свеч зажигания, чтобы исключить искрообразование и запуск двигателя;
• накинуть головку ключа на гайку и упереть конец рычага в землю или лонжерон так, чтобы шкив не мог провернуться вправо;
• кратковременным включением зажигания придать коленвалу импульс вращения. Обычно одна или две попытки запуска помогают гайке сойти с места, и далее она легко откручивается ключом.

У большинства переднеприводных машин шкив закрепляется болтом. Перед тем как снять шкив коленвала,
затянутый болтом, следует выполнить следующие операции:

• приподнять правую часть машины спереди и установить её на козелок или пенёк, демонтировать колесо;
• убрать блок воздушного фильтра, защитный кожух, ослабить и удалить приводной ремень электрогенератора, устранить все детали, которые препятствуют свободному доступу к шкиву;
• чтобы застопорить коленчатый вал, нужно снять заглушку в картере сцепления и вставить в отверстие монтировку, уперев его в зубья маховика;
• накинув на болт головку ключа, с помощью удлинителя рычага приложить несколько резких усилий в направлении левого вращения, чтобы сорвать болт с начального положения. В основном попытки завершаются успешно. При неудаче можно попробовать метод, приведенный выше для откручивания гайки, с кратковременным запуском стартера.

Следует иметь в виду и опыт простого народа, который позволяет снизить сцепление гайки и болта со шкивом. Если заранее смазать болт или гайку уксусной эссенцией, тормозной жидкостью или смазкой типа WD, то они откручиваются легче. находится информация о том где находится и как проверить датчик коленвала.

Зачем нужно скручивать шкив коленвала?

Разборка шкива коленвала проводится по разным причинам.

Шкив коленчатого вала

Чаще всего его необходимо снимать при замене ремня ГРМ или замене сальников коленвала. Обычно ремень меняют либо по регламенту, либо с выявлением дефектов, требующих замены. Сальники меняются при утечке масла из-за износа продукта.

На ВАЗ 2114 шкив коленвала фиксируется болтом. При снятии возникает проблема с ослаблением крепежного болта. Во-первых, добираться туда неудобно. Во-вторых, на заводе всегда очень плотно затягивается, чтобы в дороге не откручивалось.

Если во время езды открутить крепеж, это может привести к дорогостоящему ремонту. В процессе эксплуатации за счет правой резьбы затяжка увеличивается. Кроме того, происходит обжиг и склейка детали. Поэтому вытащить болт иногда бывает очень сложно.

Инструменты

Для того, чтобы успешно разобрать шкив коленвала ВАЗ 2114 и заменить расходные материалы, необходимо подготовить следующие инструменты:

• стандартный набор ключей;
• джек;
• опора или пень;
• шестигранный ключ;
• расширение;
• съемник шкива;
• лом, отвертки.

Удобнее проводить работы на лифте или канаве для осмотра.

Этапы работы

Чтобы снять шкив коленвала на ВАЗ 2114, нужно разобрать некоторые детали и агрегаты. Весь процесс снятия диска коленчатого вала состоит из следующих этапов:

Сначала, чтобы разобрать ремень генератора, нужно открутить стопорный болт и ослабить натяжной болт.

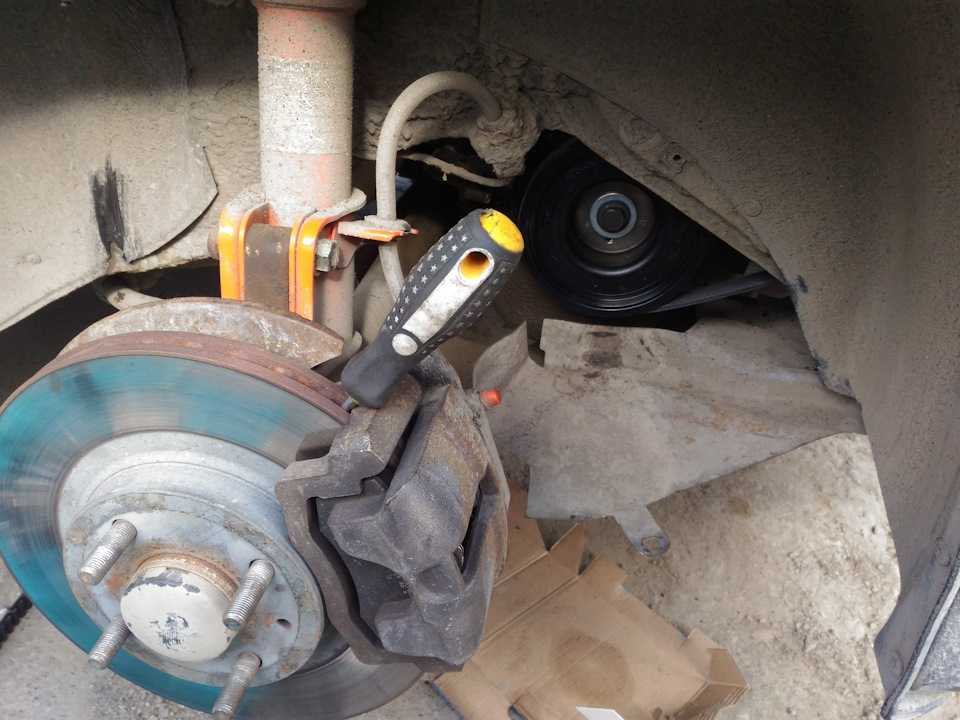

Далее нужно поднять переднюю часть автомобиля и снять правое переднее колесо.
Вверху моторного отсека ВАЗ 2114 снимаем воздушный фильтр, брызговик двигателя.
Затем снимите ремень генератора.
Чтобы зафиксировать маховик от вращения, нужно открыть штифт сбоку сцепления ВАЗ 2114. Затем вставить отвертку или лом в отверстие между зубьями маховика.
Прикручиваем маховик и откручиваем болт
Далее переходим к откручиванию опоры. Чтобы облегчить откручивание, необходимо нанести на резьбовое соединение специальные жидкости, которые вызовут коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
Затем головку ключа бросают и с помощью рычага поворачивают против часовой стрелки, чтобы вывести затвор из исходного положения.
Ставим головку на болт
Если вручную открутить крепеж не удалось, можно использовать дроссель.
Откручиваем крепежный болт
Установите рычаг, идущий от головки, на лонжероне или на полу в направлении движения вала, затем несколько раз проверните стартер, давая импульс вращению коленчатого вала.

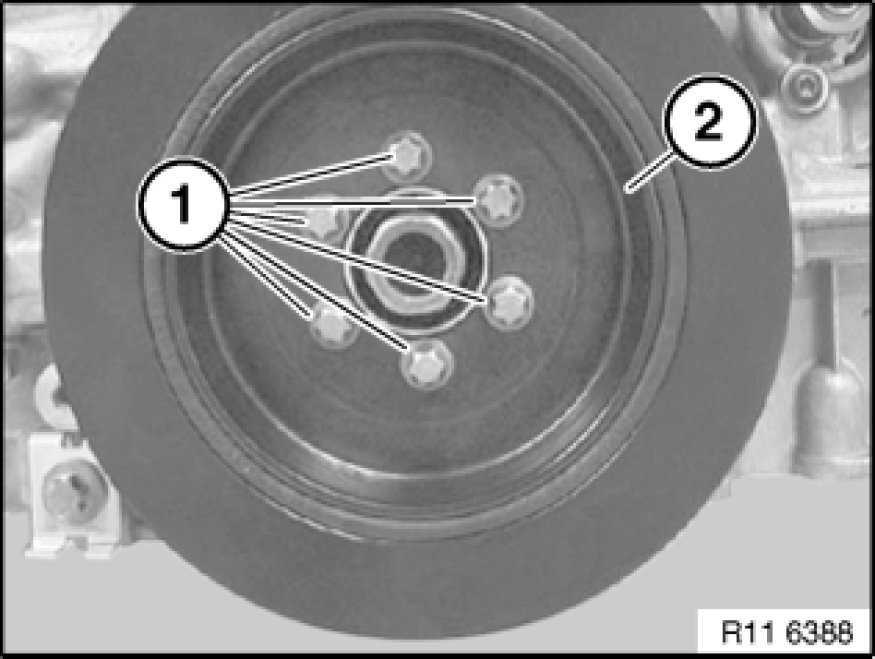

Открутив крепеж, нужно снять шкив коленвала. Он удерживается на месте с помощью ключа, и его так сложно удалить. Можно использовать специальное приспособление с выступами, закрывающими края диска.
При отсутствии съемника можно использовать рычаги или отвертки, вставив их между коленчатым валом и шкивом с каждой стороны, постепенно сдвигая снятую с вала деталь. Точку контакта следует выбирать как можно ближе к валу двигателя.
Перед извлечением диска рекомендуется постучать деревянным молотком, чтобы избежать возможных перекосов

Разберите деталь осторожно, чтобы не повредить ключ и шпоночный паз.

Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

По строению шкивы тоже бывают разные, есть 2 вида:

• обычные;
• демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).

№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке.

Инструкция по снятию подшипника с коленчатого вала

В каждом автосервисе, для того, чтобы извлечь любой из нескольких десятков подшипников, которые имеются в машине, обязательно есть выпрессовка, съёмник или любое другое специальное приспособление. Но для нашего случая, когда все делается в обычном гараже своими руками, автолюбителю приходится изготавливать приспособления своими руками или использовать подручные средства. Снять шарикоподшипник из гнезда коленвала в гаражных условиях можно 2 способами.

Способ №1

Если подшипник посажен в тыльную стенку не до упора, то его из внутренней обоймы, можно снять с помощью инерционного крючка сделанного собственноручно. Для того чтобы его изготовить понадобится:

• отрезок арматуры или прута (D = 6-8 мм., L = 300-400 мм.);
• цилиндр из металла со сквозным отверстием, d больше, чем выбранный прут (может подойти ступица, массивная звёздочка или любой другой похожий предмет).

Изготовление приспособления:

1. Один из концов арматуры загибается под углом 900 , при этом длина изгиба должна быть около 10 мм.
2. С одной стороны стержня надевается цилиндр из металла.
3. С другой стороны – приваривается отрезок, и на нем изготавливается Т-образный наконечник.

Для того чтобы снять подшипник таким самодельный устройством, стержень вставляется во внутреннюю обойму подшипника и крепится изгибом. Когда груз перемещается с ускорением, то наносятся удары по Т-образному наконечнику. Для того чтобы равномерно снять, с каждым ударом стержень должен проворачиваться вокруг оси.

На видео: Как выпресовать подшипник с глухого картера за 3 минуты?

Способ № 2

Этим способом можно снять подшипник коленвала, это можно сделать с помощью металлического цилиндра или болта (с примерным диаметром 14,5 мм.), чтоб он входил в отверстие внутренней обоймы с минимальным зазором. Слишком свободное вхождение или очень тугое не подойдёт. Снятие подшипника коленвала:

1. В полость за подшипником через отверстие закладывается смазка (типа «Солидол»).
2. Во внутреннюю обойму просовывается стержень и забивается молотком до полного погружения стержня.
3. Добавить еще смазки, и под воздействием ее давления, подшипник выдавливается из гнезда коленчатого вала.

Коленчатый вал — деталь (или узел деталей) сложной формы, имеющая шейки для крепления шатунов, от которых воспринимает усилия и преобразует их в крутящий момент. Составная часть кривошипно-шатунного механизма.
