Как поставить шины в правильном направлении и на что повлияет неправильная установка шин по рисунку

Угол продольного наклона оси поворота колеса

Продольный угол наклона оси поворота (англ. caster) — угол между осью поворота колеса и перпендикуляром к опорной поверхности в продольной плоскости автомобиля. Различают положительный и отрицательный углы продольного наклона оси поворота колеса.

Положительный caster способствует возникновению дополнительной динамической стабилизации автомобиля при движении на средней и высокой скорости. При этом ухудшается поворачиваемость на малой скорости.

Угол продольного наклона шкворня для автомобилей УАЗ задан жестко.
для УАЗ-452, УАЗ-469, УАЗ-469Б: 3°+-0°30′
для УАЗ Патриот, УАЗ Хантер с мостами типа Спайсер: 5° -1°

Развал-схождение колес. Что это и для чего

Развал – это угол отклонения оси колеса от вертикального положения. Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный – когда верх направлен в сторону к центру авто.

Данный угол  нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.

Развал колес

На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто. Обычно значение завала маленькое, около 2 градусов.

У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.

Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.

Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо. В итоге установка угла развала приводит только к тому, что отсутствует повышенный износ шин. Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол. Ну и с одной стороны будет значительно быстрее изнашиваться покрышка.

Схождение колес

Перейдем к углу установки колеса, который называется «схождение». Это угол, который устанавливается между плоскостью колеса и продольной осью самого авто. Данный угол нужен для снижения увода авто. Также этот угол значительно влияет на скорость износа шин. Данный угол может измеряться либо градусами, либо миллиметрами. Измерение схождения в миллиметрах довольно простое. Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней. Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.

Кастер

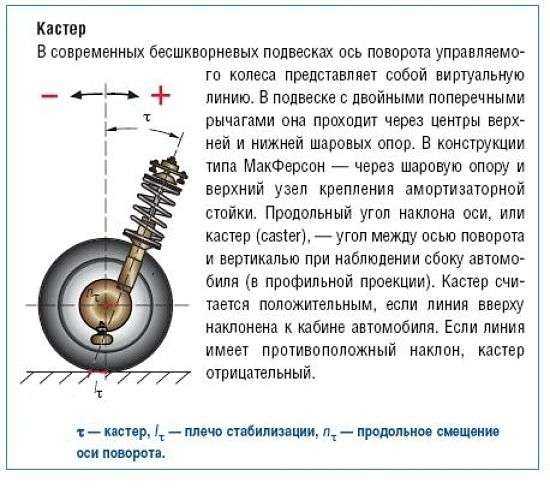

Кастор – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги. Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.

Схема перестановки колес

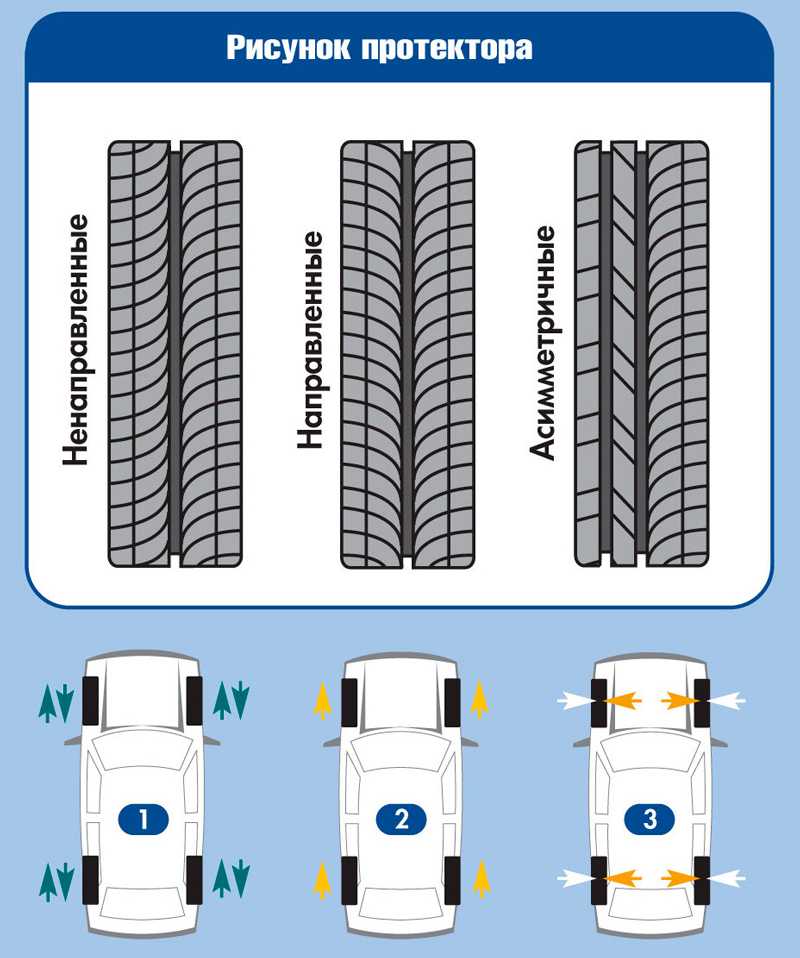

На выбор предпочтительной схемы перестановки колес влияет рисунок протектора (шины с направленным рисунком протектора), наличие запаски в багажнике и тип привода автомобиля.

Для заднеприводных машин

Если всё делается в автосервисе, автомобиль целиком вывешивается на подъемнике, и запасное колесо не потребуется. При использовании домкрата понадобится запаска, чтобы удерживать автомобиль в устойчивом положении.

После снятия левого заднего колеса, на его место временно устанавливается запаска. Далее последовательно меняются переднее левое, заднее правое и переднее правое колесо. После окончания работы запасное колесо устанавливается на место — в багажник.

Рис. 3

Для полноприводных машин

Порядок действий для полноприводных машин аналогичный. Но есть и такой вариант – ставить запаску и постепенно изнашивать ее одновременно с четырьмя другими колесами. Он больше подходит для случаев, когда нет возможности купить новый комплект, или когда просто жалко денег.

Рис. 4

Для переднеприводных машин

Здесь покрышки менять местами рекомендуется на выбор одним из двух возможных вариантов:

• По круговой перекрестной системе.
• По перекрестной схеме.

Рис. 5

Небольшое дополнение

Если нужно покрышки поменять местами, важно запомнить: монтаж и демонтаж шин необходимо доверять специалистам, имеющим соответствующее оборудование. Данную процедуру выполнять самостоятельно не следует, т.к

высок риск повреждения покрышки и колесного диска.

Стабилизатор поперечной устойчивости

Современные спортивные автомобили имеют довольно низкую высоту подвески и низкое расположение центра тяжести. Соответственно, крен кузова у них обычно еле заметен. Однако, даже у автомобилей с низкой посадкой, крен кузова остается проблемой, поскольку водителям нравиться проходить повороты без кренов, на высокой скорости и с полной управляемостью автомобиля. В первом приближении для уменьшения крена кузова устанавливают пружины подвески большей жесткости. Для применения дополнительных стабилизаторов реально нет оснований, поскольку автомобиль обычно довольно легкий и с креном можно справиться только правильным выбором пружин. Главным аргументом против установки стабилизаторов является частичная потеря свойств независимой подвески колес, причем потеря тем больше, чем жестче стабилизатор.

Если автомобиль конструктивно имеет стабилизатор поперечной устойчивости (часто из-за того, что автомобиль-донор имеет такую конструкцию подвески), добавлять жесткости стабилизатору не надо, подберите жесткость пружин подвески. На экомобилях с высоким положением центра тяжести часто нет альтернативы стабилизатору или другим устройствам, снижающих крен кузова.

При установке стабилизатора можно применять относительно мягкие пружины подвески. Однако, нужно оставаться в границах хорошей управляемости креном при скоростном движении на извилистых дорогах. Стабилизатор изготавливается из пружинной стали и работает как пружина скручивания: чем больше крен автомобиля, тем сильнее сопротивление стабилизатора (естественно, в пределах прочности материала). Обычно стабилизатор задействуется при кренах кузова больше 3÷4 градусов и предотвращает дальнейший рост крена, при этом стабилизатор работает только при движении в поворотах и по неровной дороге. Другими словами, при отсутствии стабилизатора из-за установки пружин средней или малой жесткости крен кузова может достигать величины 7 градусов и выше.

На автомобили с низким положением центра тяжести можно установить относительно мягкие пружины подвески и легкий стабилизатор, однако при торможении передняя часть автомобиля будет «нырять», если не применить специальную противоклевковую конструкцию подвески. Запомните, пружины передней подвески всегда должны быть достаточно жесткими для предотвращения излишних клевков кузова при торможении.

При установке стабилизатора нужно обеспечить его жесткость так, чтобы она была минимально необходима для предотвращения крена кузова или, по крайней мере, крен был в допустимых пределах (чем жестче стабилизатор, тем в большей степени теряется независимость подвески колес).

Нежесткие или изношенные опоры стабилизатора уменьшают эффективность работы стабилизатора.

• Введение
• Глава 1. Шасси
• Глава 2. Высота подвески
• Глава 3. Геометрия подвески
• Глава 4. Пружины подвески и амортизаторы
• Глава 5. Развал, продольный и поперечный угол наклона оси поворота
• Глава 6. Углы Аккермана, схождение колес, «ударное управление» и стабилизаторы поперечной устойчивости
• Глава 7. Задняя подвеска
• Глава 8. Тормоза
• Глава 9. Настройки автомобиля
• Глава 10. Тестирование и регулировки автомобиля

4.4.6. Проверка и регулировка углов установки передних колес

Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также равномерного износа шин при его эксплуатации. Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.
Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.

Предупреждение Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес после проведения этих работ обязательна.

Примечание Углы установки колес проверяйте на автомобиле с заполненным наполовину топливным баком, с балластом массой 70 кг на каждом переднем сиденье.

Углы установки колес автомобиля в снаряженном состоянии:
развал…..0°±30’
схождение…..(0±1,0) мм
угол продольного наклона оси поворота…..1°30’±30’

Предупреждение Разница углов продольного наклона оси поворота между правым и левым колесом не должна превышать 1°.

Перед регулировкой углов установки колес проверьте:
– давление воздуха в шинах;
– радиальное и осевое биение дисков колес, которое не должно превышать соответственно 0,7 и 1 мм;
– свободный ход (люфт) рулевого колеса;
– свободный ход (люфт) в подшипниках ступиц передних колес;
– техническое состояние деталей и узлов подвески (отсутствие деформаций, разрушения и износа резинометаллических шарниров, недопустимой осадки верхней опоры стойки подвески).
Замеченные неисправности устраните.
После установки автомобиля на стенд (непосредственно перед контролем углов) «прожмите» подвеску автомобиля, прикладывая два-три раза усилие 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний бампер, а потом — на передний. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

Примечание При регулировке углов установки колес сначала отрегулируйте угол продольного наклона оси поворота, а затем угол развала и схождение колес.

Угол продольного наклона оси поворота.
Если угол не соответствует данным, приведенным выше, измените количество регулировочных шайб, установленных на обоих концах растяжек подвески. Для увеличения угла продольного наклона оси поворота уменьшите количество шайб на растяжке в передней или задней ее части. И наоборот, для уменьшения угла добавьте количество шайб, но только в задней части растяжки, так как впереди это выполнить не всегда возможно из-за короткой резьбовой части растяжки.
При изменении количества шайб на растяжке следите за тем, чтобы фаски на шайбах были обращены в сторону упорного торца растяжки. Это правило соблюдайте и при установке внутренней упорной шайбы резинометаллического шарнира, когда полностью удалены регулировочные шайбы. При несоблюдении указанных требований возможно ослабление затяжки гаек крепления растяжек.
Число регулировочных шайб на растяжке не должно быть более двух впереди и четырех сзади.
Для того чтобы не изменилось положение растяжки относительно рычага подвески при регулировке продольного наклона оси поворота, пользуйтесь специальным приспособлением, которое фиксирует растяжку относительно рычага, тем самым не позволяет поворачиваться растяжке от воздействия усилий при заворачивании гайки крепления растяжки к рычагу. Это требование необходимо соблюдать, чтобы не допустить преждевременного износа резинометаллического шарнира и резиновой подушки, на которые опираются концы растяжки.
При установке или изъятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19’.
Угол развала передних колес.
Если угол развала отличается от нормы, отрегулируйте его.
Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт, установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н·м (9 кгс·м).

Схождение передних колес.
Если схождение не соответствует норме…

…ослабьте ключом «на 13» стяжные болты наконечников рулевых тяг…

…и, вращая ключом «на 22» регулировочные тяги, установите необходимое схождение. Затем убедитесь, что плоскость шарового шарнира параллельна плоскости опорной поверхности поворотного рычага, после чего затяните стяжные болты наконечников рулевых тяг моментом 19,1–30,9 Н·м (1,95–3,15 кгс·м).

Проверка развала колес

Для поверки развала колес автомобиль устанавливают на ровной
горизонтальной площадке так, чтобы передние колеса стояли в положении,
соответствующем прямолинейному движению. При этом подшипники ступиц
колес должны быть отрегулированы, давление в шинах должно быть приведено
в норму.

Корпус прибора 8 (рис. 1б), закрепляют струбциной на одной из гаек
крепления колеса тыльной стороной вверх. При помощи пузырьков двух
взаимноперпендикулярных установочных уровней корпус устанавливают
горизонтально. После этого колесо перекатывают на 180° так, чтобы
пузырек уровня шкалы поперечного наклона остановился против нуля, и по
шкале определяют угол развала.

Угол развала колес не регулируют. Он изменяется только из-за износа и
деформации деталей передней оси и может быть восстановлен только при его
ремонте.

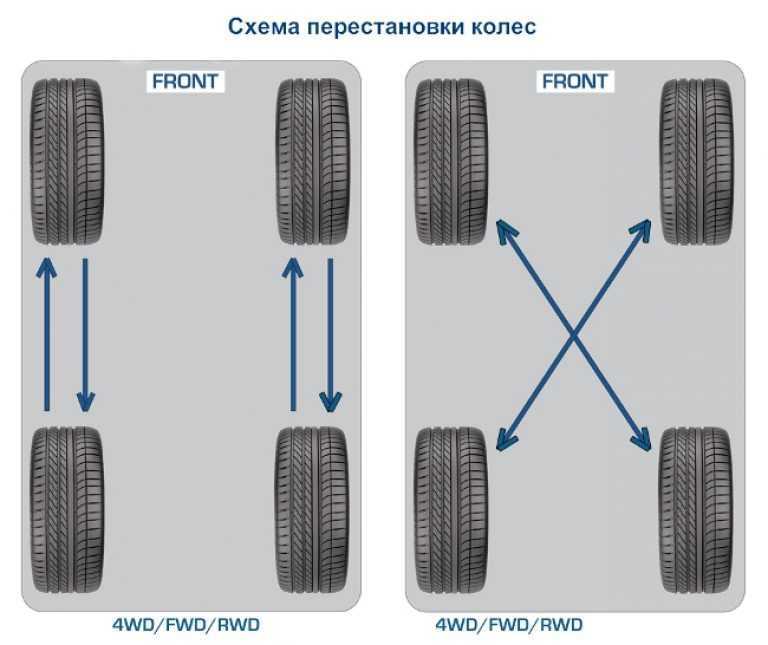

Схема перестановки колес

Взаимозамена скатов производится не произвольно, а по разработанной, подсказанной практикой схеме перестановки шин легкового автомобиля. Определите порядок перекидки исходя из особенностей привода машины, дизайна беговой дорожки покрышек, количества колес.

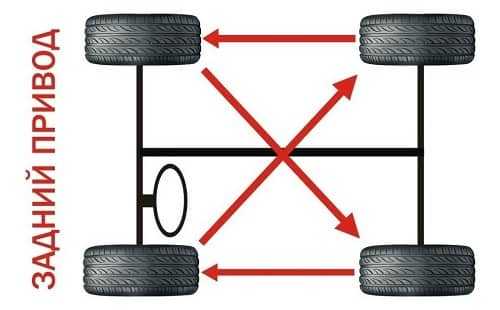

Для заднеприводных машин

Для таких автомобилей существуют два способа перекидки автошин.

Способ 1. Задний левый скат идет вперед на место правого, заднее правое колесо ставят спереди слева. Передние скаты так же, по диагонали, идут на заднюю ось.

Способ 2. Колеса с ведущей оси каждое со своего боку отправляются на свободный мост, передние покрышки по диагонали идут назад.

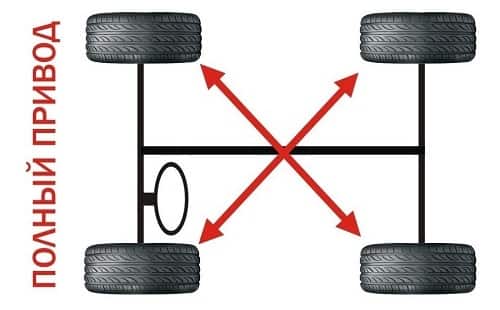

Для полноприводных машин

При переброске в шиномонтажной мастерской автослесари попутно полностью обслуживают колеса: проверяют балансировку, выявляют несоосность, другие потенциальные проблемы.

Если вы самостоятельно занимаетесь покрышками, учтите, что перестановка колес на автомобиле с полным приводом соответствует схеме заднеприводных машин. Способ работает на транспорте повышенной проходимости («УАЗ Патриот», «Газель», кроссоверы).

Для полноприводных машин

Для переднеприводных машин

Передняя часть машины нагружена больше: бесчисленные повороты стачивают углы протектора, а резина заднего моста истирается по плоскости. Картина усугубляется, когда привод приходится не передний мост.

Перестановку колес на автомобилях с передним приводом проводят в порядке:

• взаимозамена крест-накрест;
• передние колеса с нагруженной оси идут на свободную по своей стороне, задние скаты диагонально перемещаются на перед авто.

Для переднеприводных машин

Как менять колеса местами

Прежде чем поменять колеса местами, важно выбрать схему выполнения операции. Рекомендуется оценить все преимущества, положительные стороны процесса и заранее спрогнозировать возможные недочеты

Важно понимать, что работу, которую выполняют покрышки на передних колесах, существенно отличаются от той, что возлагается на покрышки задних колес. Прежде всего, это связано с уровнем нагрузки

Автомобиль, обладающий спортивными параметрами и характеристиками, изнашивает шины, как правило, более интенсивно.

Если в результате периодического осмотра установлено, что износ шин всех 4-х колес происходит равномерно, рекомендуется приобретать целый комплект и производить смену покрышек согласно выбранной схемы замены колес.

Но прежде чем приступать к изучению различных вариантов, небольшой совет. Перед тем, как снять летний или зимний комплект и сделать сезонную перестановку колес, рекомендуется предварительно пометить покрышки (мелом или водоэмульсионной краской). Это поможет позже разобраться, с какой стороны, и на какой оси располагалась шина ранее.

Шинники рекомендуют ставить следующие условные обозначения:

• ПП (правое переднее);
• ПЛ (переднее левое);
• ЗП (заднее правое);
• ЗЛ (заднее левое).

Виды основных углов установки колес автомобиля

Параметр	Ось автомобиля	Регулируемый параметр	На что влияет
Угол развала колес (Camber)	Передняя Задняя	Да (зависит от автомобиля)	Устойчивость движения в повороте Преждевременный износ шин
Угол схождения колес (Toe)	Передняя Задняя	Да	Устойчивость при прямолинейном движении Преждевременный износ шин
Поперечный угол наклона оси поворота (KPI)	Передняя	Нет
Продольный угол наклона оси поворота (Caster)	Передняя	Да (зависит от автомобиля)	Стабилизация автомобиля при движении
Плечо обкатки	Передняя	Нет	Стабильность автомобиля при торможении Стабилизация автомобиля при движении

Начинаем менять

Сначала поставьте машину на ручник и для большей безопасности подложите под все колеса кирпичи, противооткатные упоры, камни или крупные ветки. Подбейте их ногами под колеса для максимальной надежности. Да и место нужно выбирать ровное, иначе машина покатится.

*Для АКПП — ставьте коробку в режим Паркинга.

Попробуйте баллонным ключом открутить гайки, если идут легко — отлично, с усилием? Брызгайте ВД-40 и ждите пару минут, в идеале можете заодно проверить давление в колесах. Оно должно быть равномерным, иначе машину начнет тянуть в сторону.

Поставьте домкраты в гнезда, и поднимите машину, пока колесо не будет свободно крутиться на месте Ставьте ровно в назначенное заводом изготовителем место, никогда не поднимайте авто за днище или элементы ходовой части — поломка будет неизбежна.

Делать это с 1 домкратом нельзя, поскольку машина упадет, и с 90% вероятностью повредит тормозные бараны и тормозные диски. Снимать нужно 2 колеса сразу

Как только сняли колесо, положите его горизонтально земле, иначе оно покатиться, также не облокачивайте его на кузов, подарите сами себе пару царапин ЛКП.

Если диск прикипел к ступице, нужно будет его расшатать, для начала пробуем это сделать руками — берем руками за противоположные стороны, одной стороной толкаем, другой тянем, не помогло? Меняем стороны и где тянули, начинаем толкать.

Снова не помогло? Берем в руки баллонный ключ (или нечто аналогичное) и начинаем бить с разных сторон. А вот в случае, если колесо совсем не хочет откручиваться — бросайте попытки и езжайте на шиномонтаж снимать прикипевшие болты, в противном случае сорвете спину, а это уже не шутки.

При закручивании, не нужно строить из себя богатыря, намертво закрученные болты — это большие проблемы, с которыми столкнетесь в будущем, т.е. снять их не повредив — будет та еще проблема.

Как все готово, через 500 км., нужно будет сделать заново балансировку колес

Когда нужно проводить регулировку угла

Вышеописанная инструкция поможет провести самостоятельно замеры и регулировку

Но знать, когда нужно проводить такую операцию, тоже очень важно

Обычно после замены любой детали подвески автомобиля эта операция должна быть проведена. Незаметный невооружённым глазом крен вызывает, к примеру, замена верхней опорной чашки даже одной стойки. Около двух миллиметров даёт такой крен, а это уже повод к незамедлительной операции по регулировке угла.

Если есть возможность, то автомобиль следует регулярно ставить на стенд, где специалисты проведут необходимые измерения. Незаметные на ощупь люфты и многое другое мастер на таком стенде быстро найдёт и предложит провести соответствующие работы.

Подвеска

Подвеска автомобиля — важная его деталь. И если даже вы ничего с ней не делаете и ездите сверхаккуратно, всё равно со временем она просядет. Из-за этого уменьшится дорожный просвет. Сама подвеска устроена таким образом, что от положения колеса будет зависеть и угол схождения и развала. Поэтому раз в год, обычно весной, опытные водители всегда проверяют и при необходимости регулируют угол развала.

Новые пружины

В случае если на автомобиль были поставлены новые пружины, развал следует отрегулировать сразу же после ремонта. А потом опять через месяц. Это делается из-за того, что дорожный просвет за это время уменьшается на два-три сантиметра. И желательно менять пружины до зимы, чтобы из-за постоянно меняющихся углов развала свести к минимуму износ протектора.

Клиренс

Регулировку углов развала следует проводить и после изменения клиренса с помощью проставок или других приспособлений. После того как колёса сменяются на размер больше или меньше, проводить развал не нужно, так как от этого углы не меняются. Но ставить на автомобиль колёса или диски разного размера крайне не рекомендуется!

Кроме того, развал-схождение принято делать, после того как на автомобиль и его заднюю ось было установлено тяжёлое оборудование весом 30 кг и больше. Или в случае когда был установлен груз весом 100 кг на переднюю ось, регулировка углов также должна быть проведена.

Вышеописанная инструкция поможет не только научиться делать развал своими руками, но и неплохо сэкономить. Как известно, цена на такие услуги в автосервисах высокая. Хотя раз год можно провести осмотр на 3D-стенде развала-схождения, где специалисты выявят неисправности.

К чему может привести некачественная регулировка развал-схождения?

Приводим несколько дефектов, которые могут появиться после неправильной регулировки развал-схождения колёс и способы их устранения.

Быстрый износ резины при неправильной настройке развала-схождения колес

1. Положение рулевого колеса при прямолинейном движении автомобиля отклонено от среднего положения.

Причин появления такого дефекта может быть несколько:

• повышенный люфт руля, который не был учтён при регулировке схождения;
• задний мост несколько повёрнут относительно продольной оси автомобиля. Этот дефект может быть пропущен, если работы проводились на оптическом стенде, а также в том случае, когда на компьютерном стенде отключён режим измерения угла установки мостов;
• разница давлений в шинах правых и левых колёс, которая не была устранена перед регулировкой;
• наличие иных скрытых дефектов в подвесной системе, которые были пропущены при осмотре и проверке ходовой части автомобиля перед регулировкой;
• известны случаи, когда среднее положение руля изменяется, если колёса на передней подвеске поменять между собой.

2. Автомобиль самопроизвольно отклоняется в сторону от направления движения.

Причин также может быть несколько:

• разница в качестве изготовления покрышек передних колёс, выражаемая в неоднородности силовых характеристик их металлического каркаса. Такое встречается нередко. Чтобы проверить, нужно поменять передние колёса – увод должен поменять своё направление. Чтобы устранить его, следует менять между собой колёса, подбирая такую пару, при которой самопроизвольный увод прекратится;
• дефекты заднего моста, диагностику которого пропустили. Следует выполнить осмотр и проверку положения заднего моста;
• наличие скрытых дефектов в подвесных системах, не выявленных во время их диагностики, проведённых не в полном объёме или некачественно;
• некачественно выполненная регулировка или не откалиброванный проверочный стенд.

3. Односторонний увод машины появился только после выполненной регулировки, до этого уклонения не было, но был характерный неравномерный износ резины.

Причиной может быть разница в качестве покрышек, о которой упоминается выше, приводящей к самопроизвольному уклонению машины от прямолинейного движения. Однако до этого увод компенсировался неправильным схождением, устранение которого привело к появлению уклонения. В этом случае следует поменять резину.
